KAPALINY A MAZIVA
DOPORUČENÉ VÝROBKY A JEJICH CHARAKTERISTIKY
ABECEDNÍ
REJSTŘÍK
192
PALUBNÍ DESKA
A OVLÁDACÍ PRVKY
BEZPEČNOST
STARTOVÁNÍ
A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
Pro verze se vznětovým motorem se v nouzi - když nejsou k dispozici originální výrobky - mohou použít maziva s minimálními
výkonovými parametry ACEA B4. V takovém případě nejsou zaručeny optimální výkony motoru a doporučuje se co nejdřívější
výměna za doporučená maziva v autorizovaném servisu Fiat.
Při použití motorových olejů výkonové třídy nižší než ACEA A1/B1 a ACEA C2 může dojít k poškození motoru, které nebude
kryto zárukou.
Pro provoz ve velmi tvrdých klimatických podmínkách Vám doporučujeme vyžádat si v autorizovaném servisu Fiat příslušný
výrobek firmy
Selenia.
PoužitíKvalitativní charakteristiky kapalin
a maziv pro správné fungování vozuMaziva a originální
kapalinyInterval
výměny
Motorové oleje
pro zážehové
motoryMazivo na syntetické bázi SAE 5W-30, ACEA A1/B1,
splňuje požadavky
FIAT 9.55535-G1.
SELENIA
MULTIPOWER
Contractual Technical
Reference N˚ F315.B04Dle plánu údržby
Motorové oleje
pro vznětové
motoryMotorové oleje na syntetické bázi třídy SAE 5W-30.
Kvalifikace
FIAT 9.55535-S1.
SELENIA WR P.E.
Contractual Technical
Reference N˚ 510.D07Dle plánu údržby
7138_Fiorino_uzi_cz:5817.Scudo_uzi_zlom.qxd 27.11.2007 10:48 Stránka 192

(● ) UPOZORNĚNÍ Nedoplňujte chladicí kapalinu s jinou nemrznoucí směsí a ani ji s jinou nesměšujte.
(
❑) Pro velmi chladné klimatické podmínky se doporučuje směs 60 % PARAFLU UPa 40 % destilované vody.
193
ABECEDNÍ
REJSTŘÍK
PALUBNÍ DESKA
A OVLÁDACÍ PRVKY
BEZPEČNOST
STARTOVÁNÍ
A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE

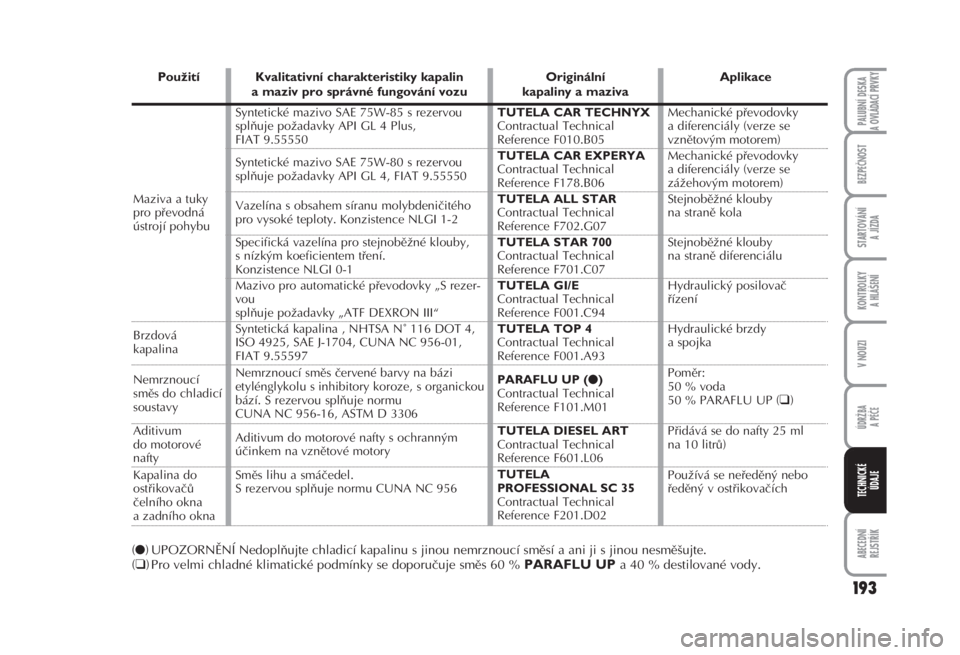

PoužitíKvalitativní charakteristiky kapalin
a maziv pro správné fungování vozuOriginální
kapaliny a mazivaAplikace
Maziva a tuky
pro převodná
ústrojí pohybu
Syntetické mazivo SAE 75W-85 s rezervou
splňuje požadavky API GL 4 Plus,
FIAT 9.55550TUTELA CAR TECHNYX
Contractual Technical
Reference F010.B05Mechanické převodovky
a diferenciály (verze se
vznětovým motorem)
Syntetické mazivo SAE 75W-80 s rezervou
splňuje požadavky API GL 4, FIAT 9.55550TUTELA CAR EXPERYA
Contractual Technical
Reference F178.B06Mechanické převodovky
a diferenciály (verze se
zážehovým motorem)
Vazelína s obsahem síranu molybdeničitého
pro vysoké teploty. Konzistence NLGI 1-2TUTELA ALL STAR
Contractual Technical
Reference F702.G07Stejnoběžné klouby
na straně kola
Specifická vazelína pro stejnoběžné klouby,
s nízkým koeficientem tření.
Konzistence NLGI 0-1TUTELA STAR 700
Contractual Technical
Reference F701.C07Stejnoběžné klouby
na straně diferenciálu
Mazivo pro automatické převodovky „S rezer-
vou
splňuje požadavky „ATF DEXRON III“TUTELA GI/E
Contractual Technical
Reference F001.C94Hydraulický posilovač
řízení
Brzdová
kapalinaSyntetická kapalina , NHTSA N˚ 116 DOT 4,
ISO 4925, SAE J-1704, CUNA NC 956-01,
FIAT 9.55597TUTELA TOP 4
Contractual Technical
Reference F001.A93Hydraulické brzdy
a spojka
Nemrznoucí
směs do chladicí
soustavyNemrznoucí směs červené barvy na bázi
etylénglykolu s inhibitory koroze, s organickou
bází. S rezervou splňuje normu
CUNA NC 956-16, ASTM D 3306PARAFLU UP (● )
Contractual Technical
Reference F101.M01Poměr:
50 % voda
50 % PARAFLU UP (
❑)
Aditivum
do motorové
naftyAditivum do motorové nafty s ochranným
účinkem na vznětové motoryTUTELA DIESEL ART
Contractual Technical
Reference F601.L06Přidává se do nafty 25 ml
na 10 litrů)
Kapalina do
ostřikovačů
čelního okna
a zadního oknaSměs lihu a smáčedel.
S rezervou splňuje normu CUNA NC 956TUTELA
PROFESSIONAL SC 35
Contractual Technical
Reference F201.D02Používá se neředěný nebo
