2008 FIAT FIORINO Kezelési és karbantartási útmutató (in Hungarian)

Izzók Típus Teljesítmény Vonatkozó ábra
Távolsági fényszórók H1 60 WE
Tompított fényszórók H1 55 WD
Elülsõ helyzetjelzõk W5W 5 WA
Elülsõ irányjelzõk PY21W 21 WB
Oldalsó irányjelzõk WY5W 5 WA
Hátsó irányjelzõk PY21W 21 WB
Hátsó helyzetjelzõk / hátsó ködlámpák P4/21W 4 W / 21 WB
Féklámpák P21W 21 WB
Kiegészítõ (3.) féklámpa W5W 5 WA
Hátrameneti lámpák P21W 21 WB
Elülsõ ködfényszórók (egyes változatokon) H1 55 WE
Elülsõ mennyezetvilágítás billenõ fényvetõ lappal C 10 WC
Elülsõ mennyezetvilágítás térképolvasó lámpával (egyes változatokon) C 10 WC
Hátsó mennyezetvilágítás (egyes változatokon) C 10 WC
KARBANTARTÁS
MÛSZAKI
JELLEMZÕK
TÁRGYMUTATÓ
136
BIZTONSÁG
MÛSZERFAL
ÉS
KEZELÕSZERVEK
A GÉPKOCSI
VEZETÉSE
FIGYELMEZTETÕ
JELZÉSEK
ÉS ÜZENETEK
SZÜKSÉG
ESETÉN

HA EEGY KKÜLSÕ
VILÁGÍTÁS
IIZZÓ KKIÉGETT
A csere megkezdése elõtt tanulmányoz-
zuk a „Ha izzót kell cserélni” címû feje-
zetrészt, ahol megtaláljuk az egyes izzók
típusára és teljesítményére vonatkozó in-
formációkat.
ELÜLSÕ FÉNYSZÓRÓCSOPORT –
23. ábra
A gépkocsi elülsõ fényszórócsoportja a
helyzetjelzõ lámpát, a tompított fényszó-
rót, a távolsági fényszórót és az irányjel-
zõt foglalja magába.
A lámpaegységben elhelyezett izzók el-
rendezése az alábbi:
Ahelyzetjelzõ lámpa, távolsági és tom-
pított fényszóró;
Birányjelzõ.
HELYZETJELZÕK
Az izzó cseréjének menete:
rvegyük le az Ajelû védõ fedelet – 23.
ábra;
raz óramutató járásával ellentétesen for-
gatva húzzuk ki az Aizzótartó fogla-
latot – 24. ábra;rhúzzuk ki és cseréljük ki a Bkiégett
izzót;
rnyomjuk vissza az Aizzótartót – 24.
ábra– és helyezzük vissza pontosan a
Bvédõ fedelet – 23. ábra.
24. ábraF0T0094m
137
23. ábraF0T0093m
KARBANTARTÁS
MÛSZAKI
JELLEMZÕK
TÁRGYMUTATÓ
BIZTONSÁG
MÛSZERFAL
ÉS
KEZELÕSZERVEK
A GÉPKOCSI
VEZETÉSE
FIGYELMEZTETÕ
JELZÉSEK
ÉS ÜZENETEK
SZÜKSÉG
ESETÉN

TOMPÍTOTT / TÁVOLSÁGI
FÉNYSZÓRÓK
A kétszálas izzó cseréjének menete:
rvegyük le az Ajelû védõ fedelet – 23.
ábra;
rakasszuk ki a rögzítõ huzalrugót – 25.
ábra;
rhúzzuk ki az Ajelû izzót az elektro-
mos csatlakozóból;
rhelyezzük a csatlakozó foglalatba az új
izzót, ügyelve arra, hogy a fémfogla-
lat nyúlványai pontosan illeszkedjenek
fényszórótükör kivágásaiba;
rakasszuk vissza a rögzítõ huzalrugót,
végül helyezzük vissza pontosan az A
jelû védõ fedelet – 23. ábra.IRÁNYJELZÕK
Elülsõ irányjelzõ
Az izzó cseréjének menete:
raz óramutató járásával ellentétesen
forgatva húzzuk ki a Bjelû védõsap-
kát – 23. ábra;
rvegyük ki és cseréljük ki a kiégett A
jelû izzót – 26. ábra;
rhelyezzük vissza a Bjelû védõsapkát.
KARBANTARTÁS
MÛSZAKI
JELLEMZÕK
TÁRGYMUTATÓ
138
25. ábraF0T0095m26. ábraF0T0096m
BIZTONSÁG
MÛSZERFAL
ÉS
KEZELÕSZERVEK
A GÉPKOCSI
VEZETÉSE
FIGYELMEZTETÕ
JELZÉSEK
ÉS ÜZENETEK
SZÜKSÉG
ESETÉN

Oldalsó irányjelzõ
Az izzó cseréjének menete:
rnyomjuk a nyíl irányába az Ajelû lám-
patestet – 27. ábra–, hogy össze-
nyomjuk annak Bbelsõ rögzítõ ru-
góját – 28. ábra–, és húzzuk ki a
lámpatestet;
raz óramutató járásával ellentétes for-
gatással húzzuk ki a Cizzótartót, ab-
ból húzzuk ki a foglalat nélküli Dizzót,
és cseréljük ki;raz óramutató járásával megegyezõen
forgatva helyezzük vissza a Cizzótar-
tót a lámpatestbe;
rhelyezzük vissza a lámpatestet,
ügyelve a Brögzítõ rugó biztos il-
leszkedésére.
ELÜLSÕ KÖDFÉNYSZÓRÓK
(egyes változatokon)
Az elülsõ ködfényszórók beállítását és iz-
zóinak cseréjét végeztessük el egy Fiat
márkaszervizben.
139
28. ábraF0T0098m27. ábraF0T0097m
KARBANTARTÁS
MÛSZAKI
JELLEMZÕK
TÁRGYMUTATÓ
BIZTONSÁG
MÛSZERFAL
ÉS
KEZELÕSZERVEK
A GÉPKOCSI
VEZETÉSE
FIGYELMEZTETÕ
JELZÉSEK
ÉS ÜZENETEK
SZÜKSÉG
ESETÉN

HÁTSÓ LÁMPATESTEK
A hátsó lámpatestek magukban foglalják
a helyzetjelzõ lámpákat, az irányjelzõket,
a hátrameneti lámpát, a hátsó ködlámpát
és a féklámpákat.
Hozzáférés a hátsó lámpatestekhez:
rnyissuk ki a csomagtérajtókat;
rhajtsuk ki a két Ajelû rögzítõ csavart
–29. ábra, így hozzáférünk az izzó-
kat tartó panelhez – 30. ábra;
rbontsuk a Cjelû elektromos csatla-
kozót – 30. ábra.
Az izzók elrendezése a lámpatestben az
alábbi – 31.és32. ábra:
Aféklámpaizzó;
Birányjelzõ;
Chátrameneti lámpa;
Dhelyzetjelzõ / hátsó ködlámpa.
Az izzótartó panelt az oldalsó öt Ejelû
rögzítõ fül óvatos szétfeszítésével tudjuk
kiemelni – 31. ábra.
KARBANTARTÁS
MÛSZAKI
JELLEMZÕK
TÁRGYMUTATÓ
140
30. ábraF0T0100m32. ábraF0T0102m
29. ábraF0T0099m31. ábraF0T0101m
BIZTONSÁG
MÛSZERFAL
ÉS
KEZELÕSZERVEK
A GÉPKOCSI
VEZETÉSE
FIGYELMEZTETÕ
JELZÉSEK
ÉS ÜZENETEK
SZÜKSÉG
ESETÉN

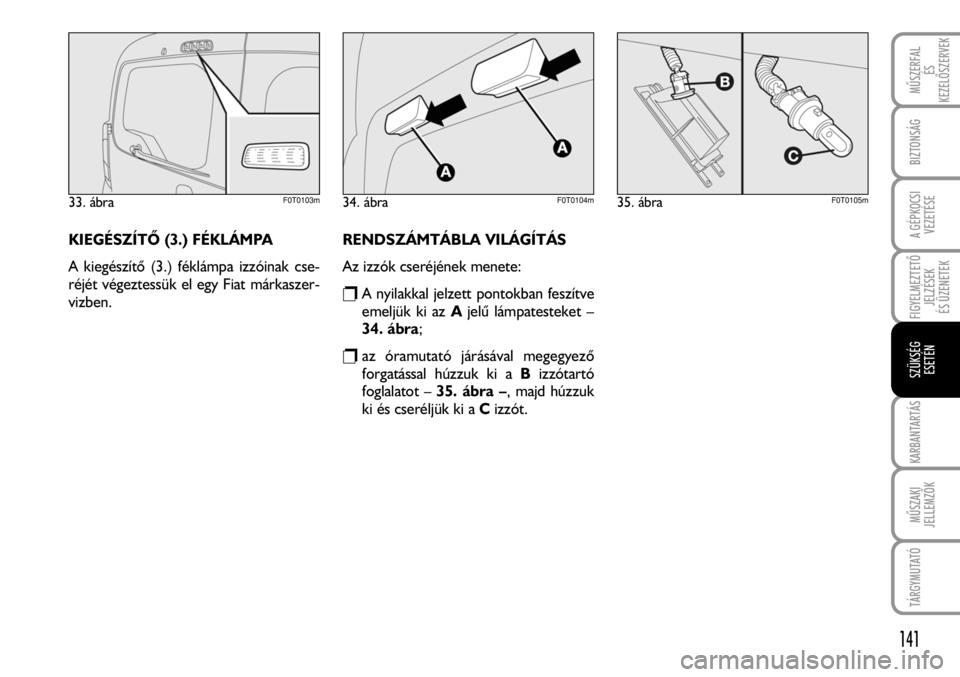

KIEGÉSZÍTÕ (3.) FÉKLÁMPA
A kiegészítõ (3.) féklámpa izzóinak cse-
réjét végeztessük el egy Fiat márkaszer-
vizben.RENDSZÁMTÁBLA VILÁGÍTÁS
Az izzók cseréjének menete:
rA nyilakkal jelzett pontokban feszítve
emeljük ki az Ajelû lámpatesteket –
34. ábra;
raz óramutató járásával megegyezõ
forgatással húzzuk ki a Bizzótartó
foglalatot – 35. ábra –, majd húzzuk
ki és cseréljük ki a Cizzót.
33. ábraF0T0103m35. ábraF0T0105m
141
34. ábraF0T0104m
KARBANTARTÁS
MÛSZAKI
JELLEMZÕK
TÁRGYMUTATÓ
BIZTONSÁG
MÛSZERFAL
ÉS
KEZELÕSZERVEK
A GÉPKOCSI
VEZETÉSE
FIGYELMEZTETÕ
JELZÉSEK
ÉS ÜZENETEK
SZÜKSÉG
ESETÉN

HA EEGY BBELSÕ VVILÁGÍTÁS
IZZÓ
KKIÉGETT
A csere megkezdése elõtt tanulmányoz-
zuk a „Ha izzót kell cserélni” címû feje-
zetrészt, ahol megtaláljuk az egyes izzók
típusára és teljesítményére vonatkozó
információkat.
MENNYEZETVILÁGÍTÁS ELÖL
Billenõ fényvetõ lappal
Az izzó cseréjének menete:
ra nyilakkal jelzett pontokban óvatosan
feszítve emeljük ki az Ajelû világító
egységet – 36. ábra;
rnyissuk fel a Bvédõ fedelet a jelzett
módon – 37. ábra;
rhúzzuk ki a Cjelû izzót az oldalsó
érintkezõk közül, és helyezzük be az
új izzót pontosan az érintkezõk közé
–38. ábra;
rzárjuk vissza a fedelet és megfelelõ
nyomással rögzítsük a helyén a világí-
tó egységet.
KARBANTARTÁS
MÛSZAKI
JELLEMZÕK
TÁRGYMUTATÓ
142
36. ábraF0T0106m37. ábraF0T0023m
38. ábraF0T0024m
BIZTONSÁG
MÛSZERFAL
ÉS
KEZELÕSZERVEK
A GÉPKOCSI
VEZETÉSE
FIGYELMEZTETÕ
JELZÉSEK
ÉS ÜZENETEK
SZÜKSÉG
ESETÉN

Térképolvasó lámpával
(egyes változatokon)
Az izzó cseréjének menete:
rhúzzuk ki az Ajelû világító egységet a
fészkébõl a nyilakkal jelölt pontokban
óvatosan feszítve – 39. ábra;
rnyissuk fel a Bjelû fedelet a jelzett
módon – 40. ábra;
rhúzzuk ki aCjelû izzót az oldalsó
érintkezõk közül, és helyezzük be az
új izzót pontosan az érintkezõk közé
–40. ábra;
rzárjuk vissza a Bfedelet – 40. ábra–
és megfelelõ nyomással rögzítsük a
helyén az Ajelû világító egységet –
39. ábra.MENNYEZETVILÁGÍTÁS HÁTUL
Cargo változatok
Az izzó cseréjének menete:
ra nyíllal jelzett pontokban óvatosan
feszítve emeljük ki az Ajelû világító
egységet – 41. ábra;
rnyissuk fel a Bjelû fedelet a jelzett
módon – 42. ábra;
143
40. ábraF0T0144m39. ábraF0T0143m
KARBANTARTÁS
MÛSZAKI
JELLEMZÕK
TÁRGYMUTATÓ
BIZTONSÁG
MÛSZERFAL
ÉS
KEZELÕSZERVEK
A GÉPKOCSI
VEZETÉSE
FIGYELMEZTETÕ
JELZÉSEK
ÉS ÜZENETEK
SZÜKSÉG
ESETÉN
41. ábraF0T0107m
42. ábraF0T0023m
