2008 FIAT DUCATO Instrukcja obsługi (in Polish)

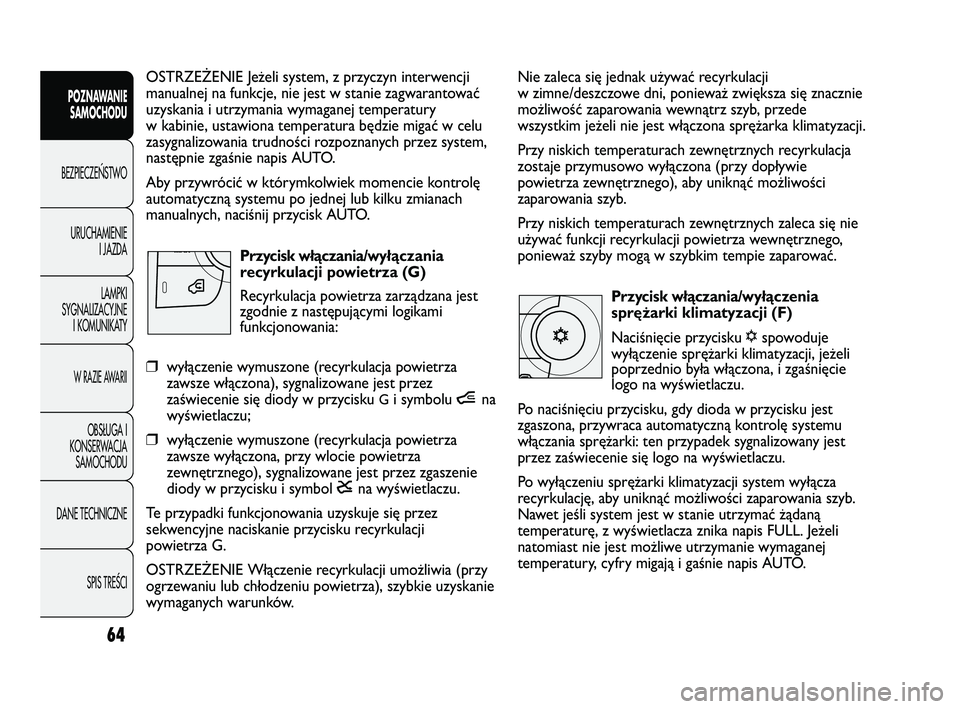

Nie zaleca się jednak używać recyrkulacji
w zimne/deszczowe dni, ponieważ zwiększa się znacznie
możliwość zaparowania wewnątrz szyb, przede
wszystkim jeżeli nie jest włączona sprężarka klimatyzacji.
Przy niskich temperaturach zewnętrznych recyrkulacja
zostaje przymusowo wyłączona (przy dopływie
powietrza zewnętrznego), aby uniknąć możliwości
zaparowania szyb.
Przy niskich temperaturach zewnętrznych zaleca się nie
używać funkcji recyrkulacji powietrza wewnętrznego,
ponieważ szyby mogą w szybkim tempie zaparować.
Przycisk włączania/wyłączenia
sprężarki klimatyzacji (F)
Naciśnięcie przycisku √spowoduje
wyłączenie sprężarki klimatyzacji, jeżeli
poprzednio była włączona, i zgaśnięcie
logo na wyświetlaczu.
Po naciśnięciu przycisku, gdy dioda w przycisku jest
zgaszona, przywraca automatyczną kontrolę systemu
włączania sprężarki: ten przypadek sygnalizowany jest
przez zaświecenie się logo na wyświetlaczu.
Po wyłączeniu sprężarki klimatyzacji system wyłącza
recyrkulację, aby uniknąć możliwości zaparowania szyb.
Nawet jeśli system jest w stanie utrzymać żądaną
temperaturę, z wyświetlacza znika napis FULL. Jeżeli
natomiast nie jest możliwe utrzymanie wymaganej
temperatury, cyfry migają i gaśnie napis AUTO. OSTRZEŻENIE Jeżeli system, z przyczyn interwencji
manualnej na funkcje, nie jest w stanie zagwarantować
uzyskania i utrzymania wymaganej temperatury
w kabinie, ustawiona temperatura będzie migać w celu
zasygnalizowania trudności rozpoznanych przez system,
następnie zgaśnie napis AUTO.
Aby przywrócić w którymkolwiek momencie kontrolę
automatyczną systemu po jednej lub kilku zmianach
manualnych, naciśnij przycisk AUTO.
Przycisk włączania/wyłączania
recyrkulacji powietrza (G)
Recyrkulacja powietrza zarządzana jest
zgodnie z następującymi logikami
funkcjonowania:
❒wyłączenie wymuszone (recyrkulacja powietrza
zawsze włączona), sygnalizowane jest przez
zaświecenie się diody w przycisku
Gi symbolu ína
wyświetlaczu;
❒wyłączenie wymuszone (recyrkulacja powietrza
zawsze wyłączona, przy wlocie powietrza
zewnętrznego), sygnalizowane jest przez zgaszenie
diody w przycisku i symbol êna wyświetlaczu.
Te przypadki funkcjonowania uzyskuje się przez
sekwencyjne naciskanie przycisku recyrkulacji
powietrza G.
OSTRZEŻENIE Włączenie recyrkulacji umożliwia (przy
ogrzewaniu lub chłodzeniu powietrza), szybkie uzyskanie
wymaganych warunków.
64
POZNAWANIE
SAMOCHODU
BEZPIECZE¡STWO
URUCHAMIENIE
I JAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
W RAZIE AWARII
OBS¸UGA I
KONSERWACJA
SAMOCHODU
DANE TECHNICZNE
SPIS TREÂCI
037-128 DUCATO LUM PL 7ed.qxd 6/21/10 6:11 PM Strona 64

65
POZNAWANIE
SAMOCHODU
BEZPIECZE¡STWO
URUCHAMIENIE
I JAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
W RAZIE AWARII
OBS¸UGA
I KONSERWACJA
SAMOCHODU
DANE TECHNICZNE
SPIS TREÂCI

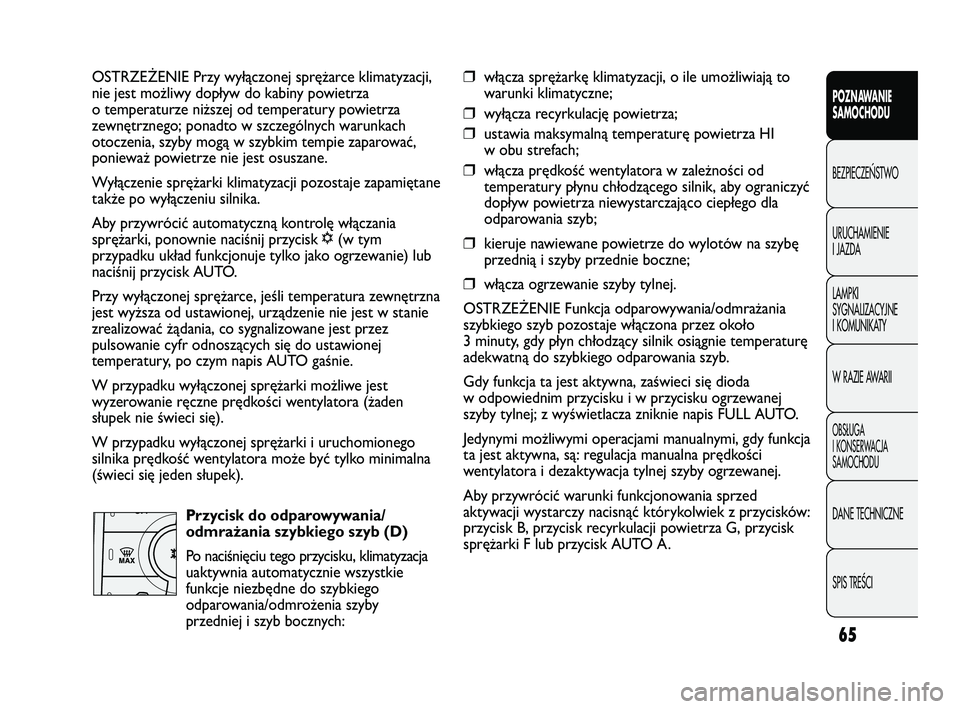

OSTRZEŻENIE Przy wyłączonej sprężarce klimatyzacji,
nie jest możliwy dopływ do kabiny powietrza
o temperaturze niższej od temperatury powietrza
zewnętrznego; ponadto w szczególnych warunkach
otoczenia, szyby mogą w szybkim tempie zaparować,
ponieważ powietrze nie jest osuszane.
Wyłączenie sprężarki klimatyzacji pozostaje zapamiętane
także po wyłączeniu silnika.
Aby przywrócić automatyczną kontrolę włączania
sprężarki, ponownie naciśnij przycisk √(w tym
przypadku układ funkcjonuje tylko jako ogrzewanie) lub
naciśnij przycisk AUTO.
Przy wyłączonej sprężarce, jeśli temperatura zewnętrzna
jest wyższa od ustawionej, urządzenie nie jest w stanie
zrealizować żądania, co sygnalizowane jest przez
pulsowanie cyfr odnoszących się do ustawionej
temperatury, po czym napis AUTO gaśnie.
W przypadku wyłączonej sprężarki możliwe jest
wyzerowanie ręczne prędkości wentylatora (żaden
słupek nie świeci się).
W przypadku wyłączonej sprężarki i uruchomionego
silnika prędkość wentylatora może być tylko minimalna
(świeci się jeden słupek).
Przycisk do odparowywania/
odmrażania szybkiego szyb (D)
Po naciśnięciu tego przycisku, klimatyzacja
uaktywnia automatycznie wszystkie
funkcje niezbędne do szybkiego
odparowania/odmrożenia szyby
przedniej i szyb bocznych:❒włącza sprężarkę klimatyzacji, o ile umożliwiają to
warunki klimatyczne;
❒wyłącza recyrkulację powietrza;
❒ustawia maksymalną temperaturę powietrza HI
w obu strefach;
❒włącza prędkość wentylatora w zależności od
temperatury płynu chłodzącego silnik, aby ograniczyć
dopływ powietrza niewystarczająco ciepłego dla
odparowania szyb;
❒kieruje nawiewane powietrze do wylotów na szybę
przednią i szyby przednie boczne;
❒włącza ogrzewanie szyby tylnej.
OSTRZEŻENIE Funkcja odparowywania/odmrażania
szybkiego szyb pozostaje włączona przez około
3 minuty, gdy płyn chłodzący silnik osiągnie temperaturę
adekwatną do szybkiego odparowania szyb.
Gdy funkcja ta jest aktywna, zaświeci się dioda
w odpowiednim przycisku i w przycisku ogrzewanej
szyby tylnej; z wyświetlacza zniknie napis FULL AUTO.
Jedynymi możliwymi operacjami manualnymi, gdy funkcja
ta jest aktywna, są: regulacja manualna prędkości
wentylatora i dezaktywacja tylnej szyby ogrzewanej.
Aby przywrócić warunki funkcjonowania sprzed
aktywacji wystarczy nacisnąć którykolwiek z przycisków:
przycisk B, przycisk recyrkulacji powietrza G, przycisk
sprężarki F lub przycisk AUTO A.
037-128 DUCATO LUM PL 7ed.qxd 6/21/10 6:11 PM Strona 65

66
POZNAWANIE
SAMOCHODU
BEZPIECZE¡STWO
URUCHAMIENIE
I JAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
W RAZIE AWARII
OBS¸UGA I
KONSERWACJA
SAMOCHODU
DANE TECHNICZNE
SPIS TREÂCI

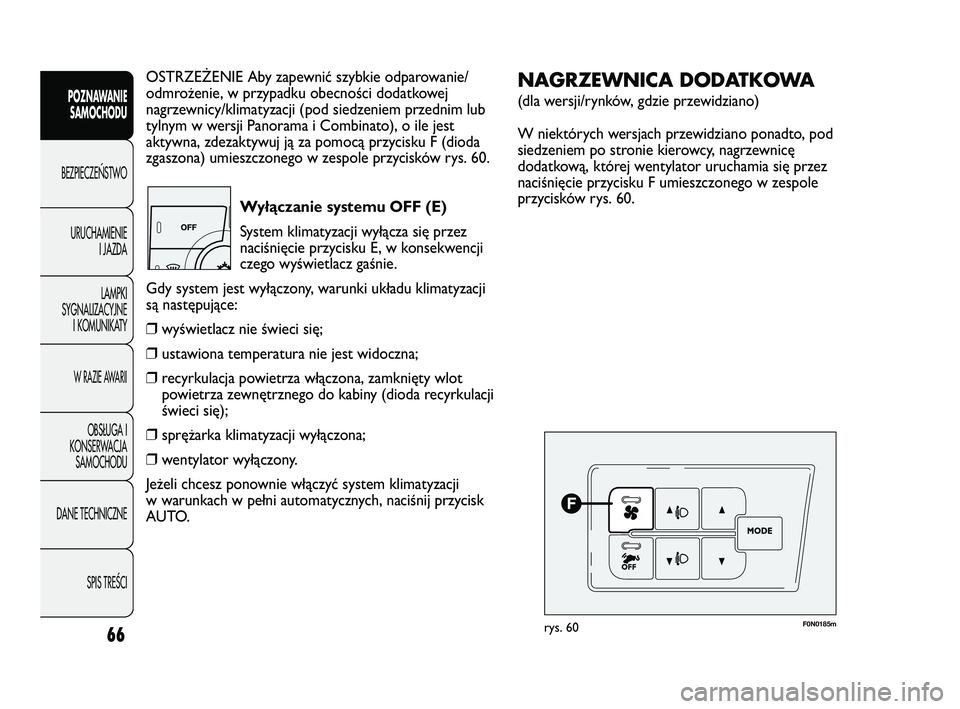

OSTRZEŻENIE Aby zapewnić szybkie odparowanie/
odmrożenie, w przypadku obecności dodatkowej
nagrzewnicy/klimatyzacji (pod siedzeniem przednim lub
tylnym w wersji Panorama i Combinato), o ile jest
aktywna, zdezaktywuj ją za pomocą przycisku F (dioda
zgaszona) umieszczonego w zespole przycisków rys. 60.
Wyłączanie systemu OFF (E)
System klimatyzacji wyłącza się przez
naciśnięcie przycisku E, w konsekwencji
czego wyświetlacz gaśnie.
Gdy system jest wyłączony, warunki układu klimatyzacji
są następujące:
❒wyświetlacz nie świeci się;
❒ustawiona temperatura nie jest widoczna;
❒recyrkulacja powietrza włączona, zamknięty wlot
powietrza zewnętrznego do kabiny (dioda recyrkulacji
świeci się);
❒sprężarka klimatyzacji wyłączona;
❒wentylator wyłączony.
Jeżeli chcesz ponownie włączyć system klimatyzacji
w warunkach w pełni automatycznych, naciśnij przycisk
AUTO.
F0N0185mrys. 60
NAGRZEWNICA DODATKOWA
(dla wersji/rynków, gdzie przewidziano)
W niektórych wersjach przewidziano ponadto, pod
siedzeniem po stronie kierowcy, nagrzewnicę
dodatkową, której wentylator uruchamia się przez
naciśnięcie przycisku F umieszczonego w zespole
przycisków rys. 60.
037-128 DUCATO LUM PL 7ed.qxd 6/21/10 6:11 PM Strona 66

67
POZNAWANIE
SAMOCHODU
BEZPIECZE¡STWO
URUCHAMIENIE
I JAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
W RAZIE AWARII
OBS¸UGA
I KONSERWACJA
SAMOCHODU
DANE TECHNICZNE
SPIS TREÂCI

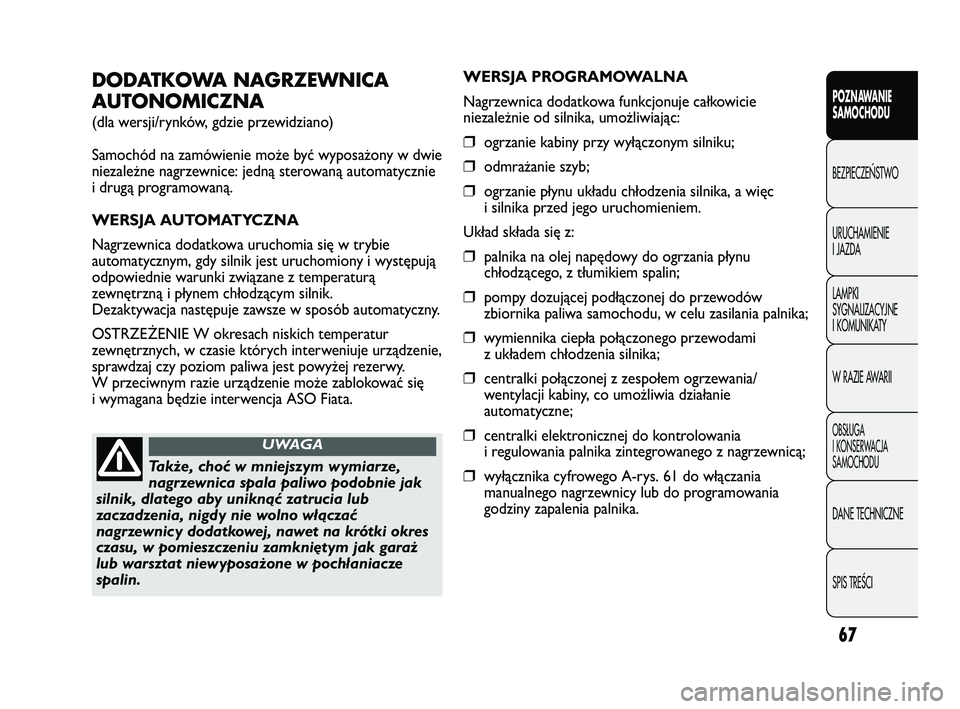

DODATKOWA NAGRZEWNICA
AUTONOMICZNA
(dla wersji/rynków, gdzie przewidziano)
Samochód na zamówienie może być wyposażony w dwie
niezależne nagrzewnice: jedną sterowaną automatycznie
i drugą programowaną.
WERSJA AUTOMATYCZNA
Nagrzewnica dodatkowa uruchomia się w trybie
automatycznym, gdy silnik jest uruchomiony i występują
odpowiednie warunki związane z temperaturą
zewnętrzną i płynem chłodzącym silnik.
Dezaktywacja następuje zawsze w sposób automatyczny.
OSTRZEŻENIE W okresach niskich temperatur
zewnętrznych, w czasie których interweniuje urządzenie,
sprawdzaj czy poziom paliwa jest powyżej rezerwy.
W przeciwnym razie urządzenie może zablokować się
i wymagana będzie interwencja ASO Fiata.
Także, choć w mniejszym wymiarze,
nagrzewnica spala paliwo podobnie jak
silnik, dlatego aby uniknąć zatrucia lub
zaczadzenia, nigdy nie wolno włączać
nagrzewnicy dodatkowej, nawet na krótki okres
czasu, w pomieszczeniu zamkniętym jak garaż
lub warsztat niewyposażone w pochłaniacze
spalin.
UWAGA
WERSJA PROGRAMOWALNA
Nagrzewnica dodatkowa funkcjonuje całkowicie
niezależnie od silnika, umożliwiając:
❒ogrzanie kabiny przy wyłączonym silniku;
❒odmrażanie szyb;
❒ogrzanie płynu układu chłodzenia silnika, a więc
i silnika przed jego uruchomieniem.
Układ składa się z:
❒palnika na olej napędowy do ogrzania płynu
chłodzącego, z tłumikiem spalin;
❒pompy dozującej podłączonej do przewodów
zbiornika paliwa samochodu, w celu zasilania palnika;
❒wymiennika ciepła połączonego przewodami
z układem chłodzenia silnika;
❒centralki połączonej z zespołem ogrzewania/
wentylacji kabiny, co umożliwia działanie
automatyczne;
❒centralki elektronicznej do kontrolowania
i regulowania palnika zintegrowanego z nagrzewnicą;
❒wyłącznika cyfrowego A-rys. 61 do włączania
manualnego nagrzewnicy lub do programowania
godziny zapalenia palnika.
037-128 DUCATO LUM PL 7ed.qxd 6/21/10 6:11 PM Strona 67

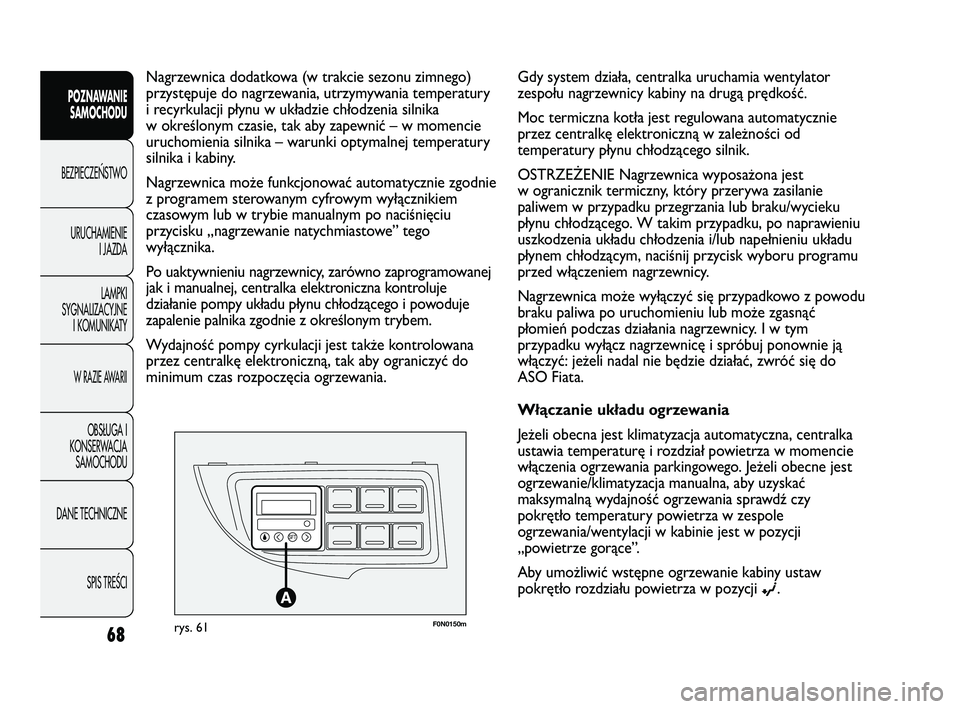

F0N0150mrys. 61
Nagrzewnica dodatkowa (w trakcie sezonu zimnego)
przystępuje do nagrzewania, utrzymywania temperatury
i recyrkulacji płynu w układzie chłodzenia silnika
w określonym czasie, tak aby zapewnić – w momencie
uruchomienia silnika – warunki optymalnej temperatury
silnika i kabiny.
Nagrzewnica może funkcjonować automatycznie zgodnie
z programem sterowanym cyfrowym wyłącznikiem
czasowym lub w trybie manualnym po naciśnięciu
przycisku „nagrzewanie natychmiastowe” tego
wyłącznika.
Po uaktywnieniu nagrzewnicy, zarówno zaprogramowanej
jak i manualnej, centralka elektroniczna kontroluje
działanie pompy układu płynu chłodzącego i powoduje
zapalenie palnika zgodnie z określonym trybem.
Wydajność pompy cyrkulacji jest także kontrolowana
przez centralkę elektroniczną, tak aby ograniczyć do
minimum czas rozpoczęcia ogrzewania.
68
POZNAWANIE
SAMOCHODU
BEZPIECZE¡STWO
URUCHAMIENIE
I JAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
W RAZIE AWARII
OBS¸UGA I
KONSERWACJA
SAMOCHODU
DANE TECHNICZNE
SPIS TREÂCI
Gdy system działa, centralka uruchamia wentylator
zespołu nagrzewnicy kabiny na drugą prędkość.
Moc termiczna kotła jest regulowana automatycznie
przez centralkę elektroniczną w zależności od
temperatury płynu chłodzącego silnik.
OSTRZEŻENIE Nagrzewnica wyposażona jest
w ogranicznik termiczny, który przerywa zasilanie
paliwem w przypadku przegrzania lub braku/wycieku
płynu chłodzącego. W takim przypadku, po naprawieniu
uszkodzenia układu chłodzenia i/lub napełnieniu układu
płynem chłodzącym, naciśnij przycisk wyboru programu
przed włączeniem nagrzewnicy.
Nagrzewnica może wyłączyć się przypadkowo z powodu
braku paliwa po uruchomieniu lub może zgasnąć
płomień podczas działania nagrzewnicy. I w tym
przypadku wyłącz nagrzewnicę i spróbuj ponownie ją
włączyć: jeżeli nadal nie będzie działać, zwróć się do
ASO Fiata.
Włączanie układu ogrzewania
Jeżeli obecna jest klimatyzacja automatyczna, centralka
ustawia temperaturę i rozdział powietrza w momencie
włączenia ogrzewania parkingowego. Jeżeli obecne jest
ogrzewanie/klimatyzacja manualna, aby uzyskać
maksymalną wydajność ogrzewania sprawdź czy
pokrętło temperatury powietrza w zespole
ogrzewania/wentylacji w kabinie jest w pozycji
„powietrze gorące”.
Aby umożliwić wstępne ogrzewanie kabiny ustaw
pokrętło rozdziału powietrza w pozycji
©.
037-128 DUCATO LUM PL 7ed.qxd 6/21/10 6:11 PM Strona 68

69
POZNAWANIE
SAMOCHODU
BEZPIECZE¡STWO
URUCHAMIENIE
I JAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
W RAZIE AWARII
OBS¸UGA
I KONSERWACJA
SAMOCHODU
DANE TECHNICZNE
SPIS TREÂCI
F0N0151mrys. 62
Aby umożliwić odmrożenie szyby ustaw pokrętło
rozdziału powietrza w pozycji
-.
Aby uzyskać obie funkcje ustaw pokrętło rozdziału
powietrza w pozycji
®.

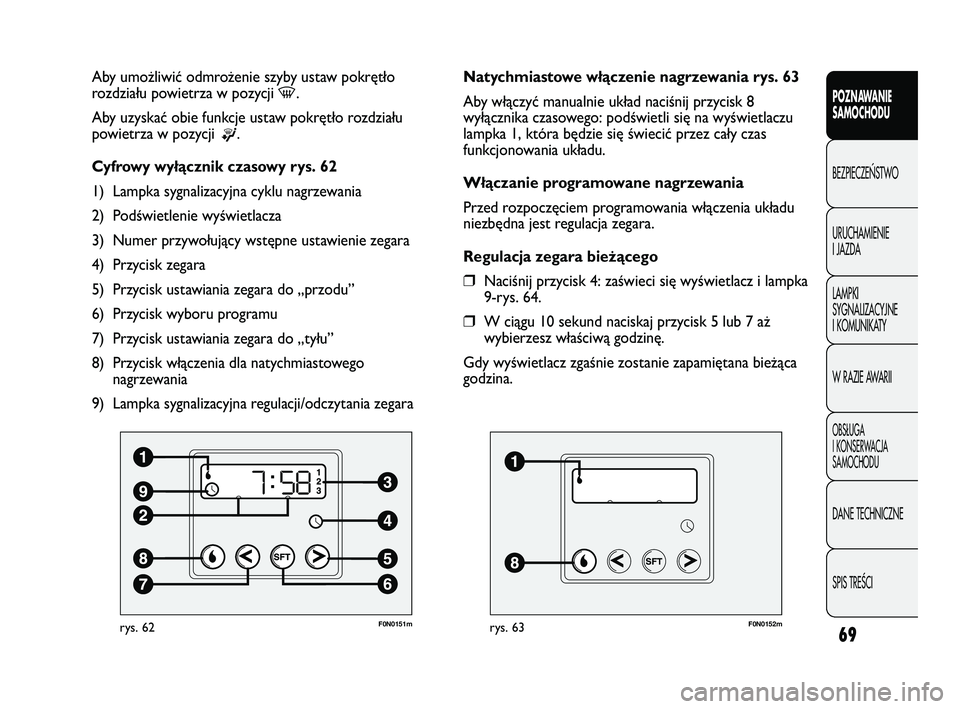

Cyfrowy wyłącznik czasowy rys. 62
1) Lampka sygnalizacyjna cyklu nagrzewania
2) Podświetlenie wyświetlacza
3) Numer przywołujący wstępne ustawienie zegara
4) Przycisk zegara
5) Przycisk ustawiania zegara do „przodu”
6) Przycisk wyboru programu
7) Przycisk ustawiania zegara do „tyłu”
8) Przycisk włączenia dla natychmiastowego
nagrzewania
9) Lampka sygnalizacyjna regulacji/odczytania zegara
F0N0152mrys. 63
Natychmiastowe włączenie nagrzewania rys. 63
Aby włączyć manualnie układ naciśnij przycisk 8
wyłącznika czasowego: podświetli się na wyświetlaczu
lampka 1, która będzie się świecić przez cały czas
funkcjonowania układu.
Włączanie programowane nagrzewania
Przed rozpoczęciem programowania włączenia układu
niezbędna jest regulacja zegara.
Regulacja zegara bieżącego
❒Naciśnij przycisk 4: zaświeci się wyświetlacz i lampka
9-rys. 64.
❒W ciągu 10 sekund naciskaj przycisk 5 lub 7 aż
wybierzesz właściwą godzinę.
Gdy wyświetlacz zgaśnie zostanie zapamiętana bieżąca
godzina.
037-128 DUCATO LUM PL 7ed.qxd 6/21/10 6:11 PM Strona 69

F0N0153mrys. 64

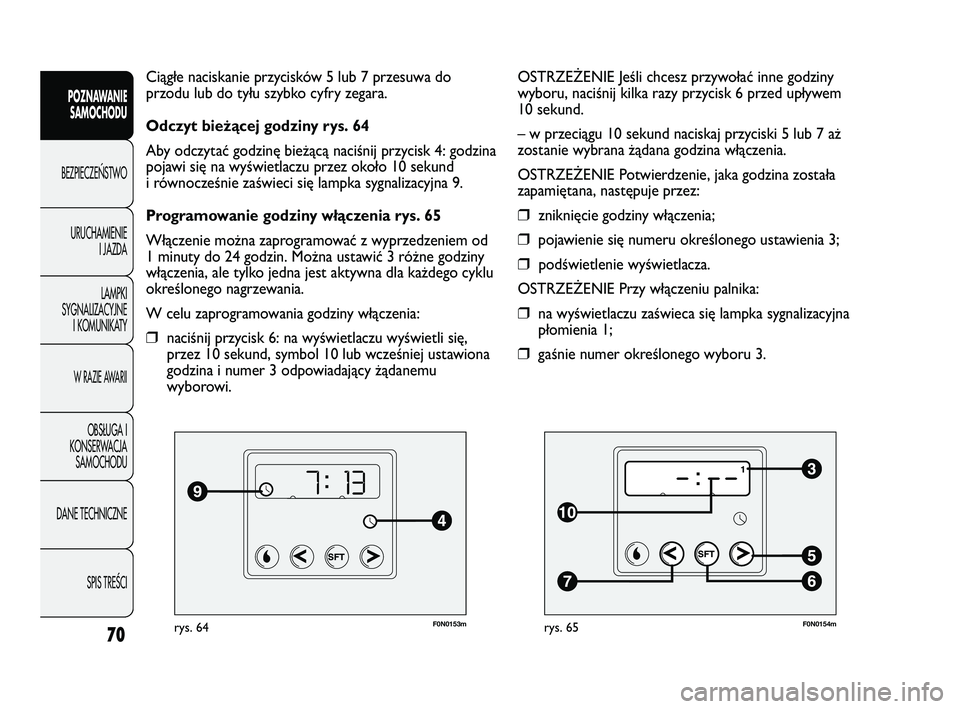

Ciągłe naciskanie przycisków 5 lub 7 przesuwa do
przodu lub do tyłu szybko cyfry zegara.
Odczyt bieżącej godziny rys. 64
Aby odczytać godzinę bieżącą naciśnij przycisk 4: godzina
pojawi się na wyświetlaczu przez około 10 sekund
i równocześnie zaświeci się lampka sygnalizacyjna 9.
Programowanie godziny włączenia rys. 65
Włączenie można zaprogramować z wyprzedzeniem od
1 minuty do 24 godzin. Można ustawić 3 różne godziny
włączenia, ale tylko jedna jest aktywna dla każdego cyklu
określonego nagrzewania.
W celu zaprogramowania godziny włączenia:
❒naciśnij przycisk 6: na wyświetlaczu wyświetli się,
przez 10 sekund, symbol 10 lub wcześniej ustawiona
godzina i numer 3 odpowiadający żądanemu
wyborowi.
70
POZNAWANIE
SAMOCHODU
BEZPIECZE¡STWO
URUCHAMIENIE
I JAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
W RAZIE AWARII
OBS¸UGA I
KONSERWACJA
SAMOCHODU
DANE TECHNICZNE
SPIS TREÂCI
F0N0154mrys. 65
OSTRZEŻENIE Jeśli chcesz przywołać inne godziny
wyboru, naciśnij kilka razy przycisk 6 przed upływem
10 sekund.
– w przeciągu 10 sekund naciskaj przyciski 5 lub 7 aż
zostanie wybrana żądana godzina włączenia.
OSTRZEŻENIE Potwierdzenie, jaka godzina została
zapamiętana, następuje przez:
❒ zniknięcie godziny włączenia;
❒ pojawienie się numeru określonego ustawienia 3;
❒ podświetlenie wyświetlacza.
OSTRZEŻENIE Przy włączeniu palnika:
❒ na wyświetlaczu zaświeca się lampka sygnalizacyjna
płomienia 1;
❒ gaśnie numer określonego wyboru 3.
037-128 DUCATO LUM PL 7ed.qxd 6/21/10 6:11 PM Strona 70

71
POZNAWANIE
SAMOCHODU
BEZPIECZE¡STWO
URUCHAMIENIE
I JAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
W RAZIE AWARII
OBS¸UGA
I KONSERWACJA
SAMOCHODU
DANE TECHNICZNE
SPIS TREÂCI

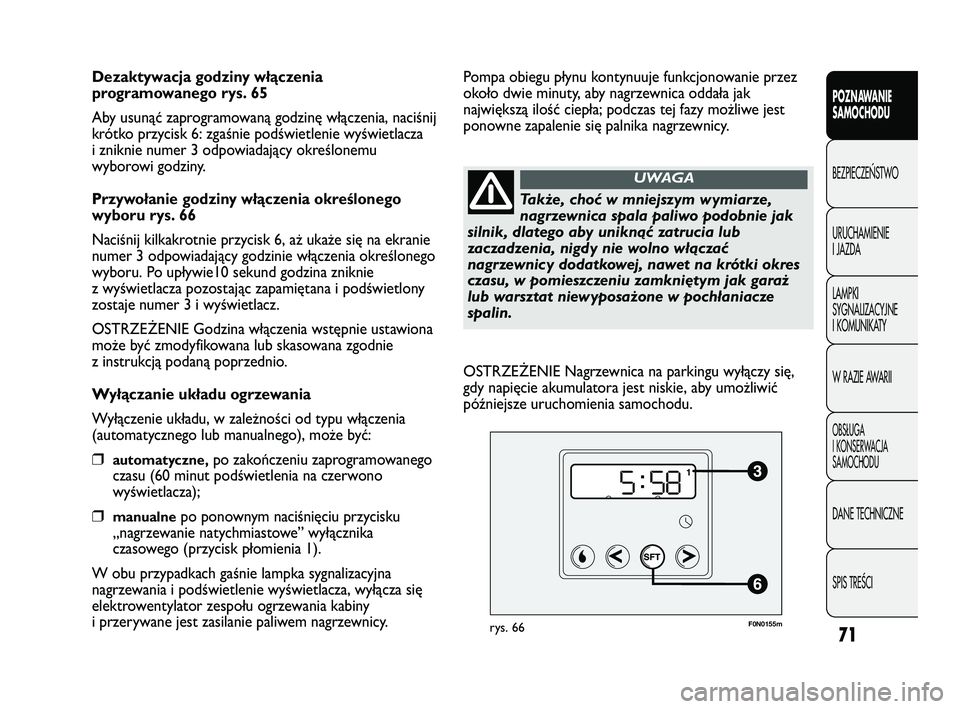

Dezaktywacja godziny włączenia
programowanego rys. 65
Aby usunąć zaprogramowaną godzinę włączenia, naciśnij
krótko przycisk 6: zgaśnie podświetlenie wyświetlacza
i zniknie numer 3 odpowiadający określonemu
wyborowi godziny.
Przywołanie godziny włączenia określonego
wyboru rys. 66
Naciśnij kilkakrotnie przycisk 6, aż ukaże się na ekranie
numer 3 odpowiadający godzinie włączenia określonego
wyboru. Po upływie10 sekund godzina zniknie
z wyświetlacza pozostając zapamiętana i podświetlony
zostaje numer 3 i wyświetlacz.
OSTRZEŻENIE Godzina włączenia wstępnie ustawiona
może być zmodyfikowana lub skasowana zgodnie
z instrukcją podaną poprzednio.
Wyłączanie układu ogrzewania
Wyłączenie układu, w zależności od typu włączenia
(automatycznego lub manualnego), może być:
❒automatyczne,po zakończeniu zaprogramowanego
czasu (60 minut podświetlenia na czerwono
wyświetlacza);
❒manualnepo ponownym naciśnięciu przycisku
„nagrzewanie natychmiastowe” wyłącznika
czasowego (przycisk płomienia 1).
W obu przypadkach gaśnie lampka sygnalizacyjna
nagrzewania i podświetlenie wyświetlacza, wyłącza się
elektrowentylator zespołu ogrzewania kabiny
i przerywane jest zasilanie paliwem nagrzewnicy.
F0N0155mrys. 66
Pompa obiegu płynu kontynuuje funkcjonowanie przez
około dwie minuty, aby nagrzewnica oddała jak
największą ilość ciepła; podczas tej fazy możliwe jest
ponowne zapalenie się palnika nagrzewnicy.
Także, choć w mniejszym wymiarze,
nagrzewnica spala paliwo podobnie jak
silnik, dlatego aby uniknąć zatrucia lub
zaczadzenia, nigdy nie wolno włączać
nagrzewnicy dodatkowej, nawet na krótki okres
czasu, w pomieszczeniu zamkniętym jak garaż
lub warsztat niewyposażone w pochłaniacze
spalin.
UWAGA
OSTRZEŻENIE Nagrzewnica na parkingu wyłączy się,
gdy napięcie akumulatora jest niskie, aby umożliwić
późniejsze uruchomienia samochodu.
037-128 DUCATO LUM PL 7ed.qxd 6/21/10 6:11 PM Strona 71
