F0N0014mrys. 15F0N0015mrys. 16

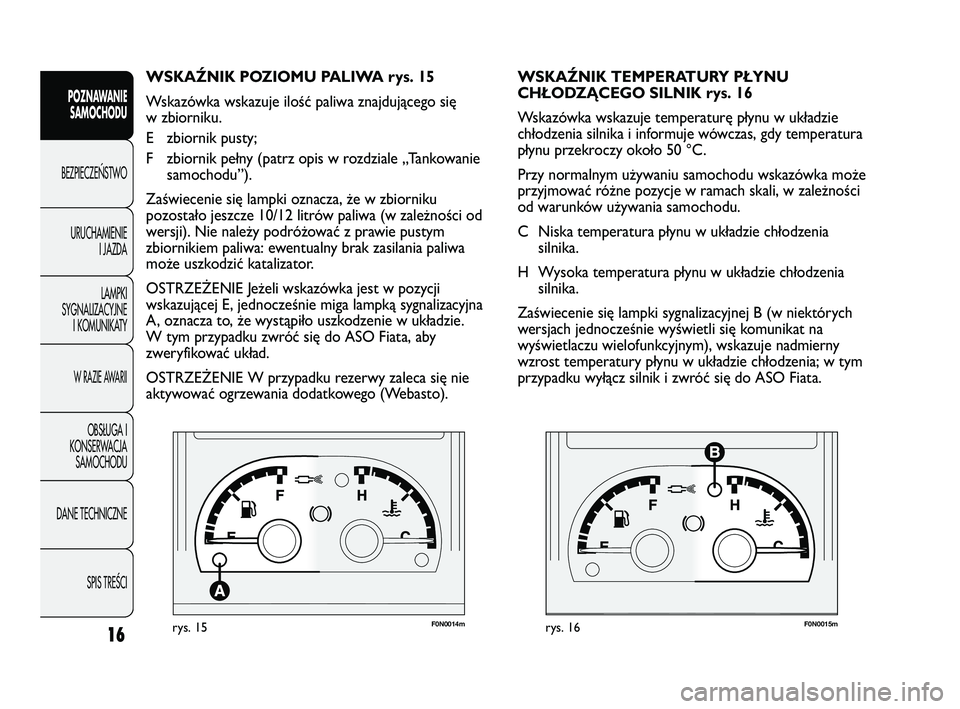

WSKAŹNIK TEMPERATURY PŁYNU
CHŁODZĄCEGO SILNIK rys. 16
Wskazówka wskazuje temperaturę płynu w układzie
chłodzenia silnika i informuje wówczas, gdy temperatura
płynu przekroczy około 50 °C.
Przy normalnym używaniu samochodu wskazówka może
przyjmować różne pozycje w ramach skali, w zależności
od warunków używania samochodu.
C Niska temperatura płynu w układzie chłodzenia
silnika.
H Wysoka temperatura płynu w układzie chłodzenia
silnika.
Zaświecenie się lampki sygnalizacyjnej B (w niektórych
wersjach jednocześnie wyświetli się komunikat na
wyświetlaczu wielofunkcyjnym), wskazuje nadmierny
wzrost temperatury płynu w układzie chłodzenia; w tym
przypadku wyłącz silnik i zwróć się do ASO Fiata. WSKAŹNIK POZIOMU PALIWA rys. 15
Wskazówka wskazuje ilość paliwa znajdującego się
w zbiorniku.
E zbiornik pusty;
F zbiornik pełny (patrz opis w rozdziale „Tankowanie
samochodu”).
Zaświecenie się lampki oznacza, że w zbiorniku
pozostało jeszcze 10/12 litrów paliwa (w zależności od
wersji). Nie należy podróżować z prawie pustym
zbiornikiem paliwa: ewentualny brak zasilania paliwa
może uszkodzić katalizator.
OSTRZEŻENIE Jeżeli wskazówka jest w pozycji
wskazującej E, jednocześnie miga lampką sygnalizacyjna
A, oznacza to, że wystąpiło uszkodzenie w układzie.
W tym przypadku zwróć się do ASO Fiata, aby
zweryfikować układ.
OSTRZEŻENIE W przypadku rezerwy zaleca się nie
aktywować ogrzewania dodatkowego (Webasto).
16
POZNAWANIE
SAMOCHODU
BEZPIECZE¡STWO
URUCHAMIENIE
I JAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
W RAZIE AWARII
OBS¸UGA I
KONSERWACJA
SAMOCHODU
DANE TECHNICZNE
SPIS TREÂCI
16
001-036 DUCATO LUM PL 7ed.qxd 6/21/10 6:07 PM Strona 16

201
POZNAWANIE
SAMOCHODU
BEZPIECZE¡STWO
URUCHAMIENIE I
JAZDA
LAMPKI
SYGNALIZACYJNE I
KOMUNIKATY
W RAZIE AWARII
OBS¸UGA I
KONSERWACJA
SAMOCHODU
DANE TECHNICZNE
SPIS TREÂCI

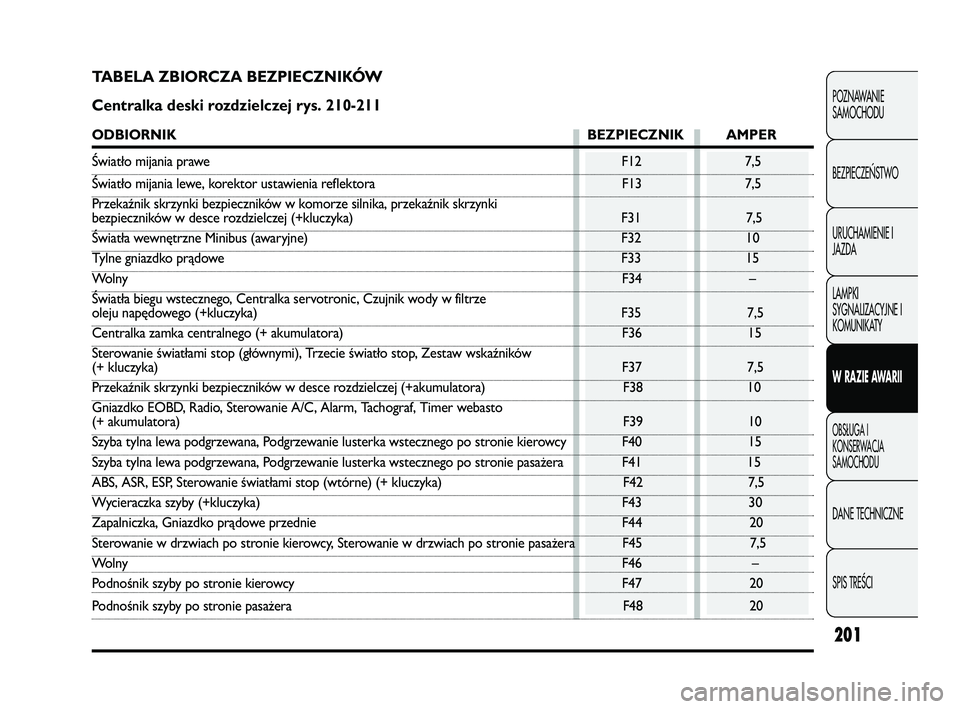

TABELA ZBIORCZA BEZPIECZNIKÓW
Centralka deski rozdzielczej rys. 210-211
ODBIORNIK BEZPIECZNIK AMPER
Światło mijania prawe F12 7,5
Światło mijania lewe, korektor ustawienia reflektora F13 7,5
Przekaźnik skrzynki bezpieczników w komorze silnika, przekaźnik skrzynki
bezpieczników w desce rozdzielczej (+kluczyka) F31 7,5
Światła wewnętrzne Minibus (awaryjne) F32 10
Tylne gniazdko prądowe F33 15
WolnyF34 –
Światła biegu wstecznego, Centralka servotronic, Czujnik wody w filtrze
oleju napędowego (+kluczyka) F35 7,5
Centralka zamka centralnego (+ akumulatora) F36 15
Sterowanie światłami stop (głównymi), Trzecie światło stop, Zestaw wskaźników
(+ kluczyka)F37 7,5
Przekaźnik skrzynki bezpieczników w desce rozdzielczej (+akumulatora) F38 10
Gniazdko EOBD, Radio, Sterowanie A/C, Alarm, Tachograf, Timer webasto
(+ akumulatora) F39 10
Szyba tylna lewa podgrzewana, Podgrzewanie lusterka wstecznego po stronie kierowcy F40 15
Szyba tylna lewa podgrzewana, Podgrzewanie lusterka wstecznego po stronie pasażera F41 15
ABS, ASR, ESP, Sterowanie światłami stop (wtórne) (+ kluczyka) F42 7,5
Wycieraczka szyby (+kluczyka) F43 30
Zapalniczka, Gniazdko prądowe przednie F44 20
Sterowanie w drzwiach po stronie kierowcy, Sterowanie w drzwiach po stronie pasażera F45 7,5
WolnyF46 –
Podnośnik szyby po stronie kierowcy F47 20
Podnośnik szyby po stronie pasażera F48 20
173-206 DUCATO LUM PL 8ed.qxd 28-10-2010 8:17 Pagina 201

202
POZNAWANIE
SAMOCHODU
BEZPIECZE¡STWO
URUCHAMIENIE I
JAZDA
LAMPKI
SYGNALIZACYJNE I
KOMUNIKATY
W RAZIE AWARII
OBS¸UGA I
KONSERWACJA
SAMOCHODU
DANE TECHNICZNE
SPIS TREÂCI

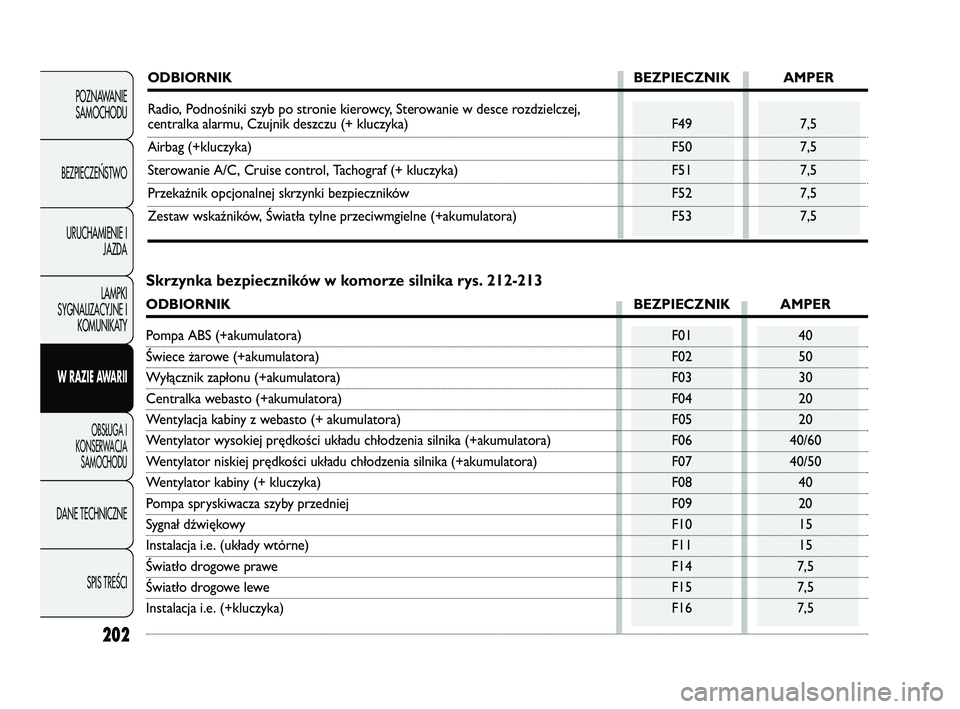

ODBIORNIK BEZPIECZNIK AMPER
Radio, Podnośniki szyb po stronie kierowcy, Sterowanie w desce rozdzielczej,
centralka alarmu, Czujnik deszczu (+ kluczyka) F49 7,5
Airbag (+kluczyka) F50 7,5
Sterowanie A/C, Cruise control, Tachograf (+ kluczyka) F51 7,5
Przekaźnik opcjonalnej skrzynki bezpieczników F52 7,5
Zestaw wskaźników, Światła tylne przeciwmgielne (+akumulatora) F53 7,5
Skrzynka bezpieczników w komorze silnika rys. 212-213
ODBIORNIK BEZPIECZNIK AMPER
Pompa ABS (+akumulatora) F01 40
Świece żarowe (+akumulatora) F02 50
Wyłącznik zapłonu (+akumulatora) F03 30
Centralka webasto (+akumulatora) F04 20
Wentylacja kabiny z webasto (+ akumulatora) F05 20
Wentylator wysokiej prędkości układu chłodzenia silnika (+akumulatora) F06 40/60
Wentylator niskiej prędkości układu chłodzenia silnika (+akumulatora) F07 40/50
Wentylator kabiny (+ kluczyka) F08 40
Pompa spryskiwacza szyby przedniej F09 20
Sygnał dźwiękowy F10 15
Instalacja i.e. (układy wtórne) F11 15
Światło drogowe prawe F14 7,5
Światło drogowe lewe F15 7,5
Instalacja i.e. (+kluczyka) F16 7,5
173-206 DUCATO LUM PL 8ed.qxd 28-10-2010 8:17 Pagina 202

267
POZNAWANIE
SAMOCHODU
BEZPIECZE¡STWO
URUCHAMIENIE
I JAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
W RAZIE AWARII
OBS¸UGA
I KONSERWACJA
SAMOCHODU
DANE
TECHNICZNE
SPIS TREÂCI
100
Multijet
90 (*)
10/12
11 (▼)
5,88
6,38
2,4 (❏)
0,6
0,62
1,5
5,5
5,5120
Multijet
90 (*)
10/12
11 (▼)
5,9
6,5
2,7 (❏) (❍)
2,9 (■) (●)
0,6
0,62
1,5
5,5
5,5130
Multijet
90 (*)
10/12
11 (▼)
5,9
6,5
2,7 (❏)
0,6
0,62
1,5
5,5
5,5160
Multijet
90 (*)
10/12
11 (▼)
8
9,1
2,9 (■)
0,6
0,62
1,5
5,5
5,5
POJEMNOŚCI
litry litry litry litry
Zbiornik paliwa:
wraz z rezerwą:
Układ chłodzenia silnika:
Miska oleju silnika:Miska oleju silnika i filtr:
Skrzynia biegów/
mechanizm różnicowy:
Układ hydrauliczny hamulców
z ABS:
ASR/ESP:
Hydrauliczny układ
wspomagania przekładni
kierowniczej:
Zbiornik płynu
do spryskiwaczy:
ze spryskiwaczami reflektorów:
(*) We wszystkich wersjach możliwe jest zamówienie zbiornika paliwa o pojemności 120 litrów.
W wyposażeniu „Rekreacyjnym” możliwe jest zamówienie zbiornika paliwa o pojemności 60 litrów.
(▼) Z Webasto: 11,15 litra – Nagrzewnica pod siedzeniem 600 cc: 11,6 litra – Nagrzewnica tylna 900cc: 11,9 litra
(▲) W przypadku szczególnie zimnych klimatycznych zaleca się mieszaninę 60% PARAFLU
UPi 40% wody destylowanej.
(❍) Skrzynia biegów MLGU
(●) Skrzynia biegów M38Zalecane paliwa
Produkty oryginalne
Olej napędowy autoryzowany
(Specyfikacja EN 590)
Mieszanka wody destylowanej
i płynu PARAFLU
UPpo 50% (▲)
SELENIA WR P.E.
TUTELA CAR EXPERYA (❏)
TUTELA CAR MATRYX (■)
TUTELA TOP 4
TUTELA CAR GI/E
Mieszanka wody i płynu
TUTELA
PROFESSIONAL SC 35
