2008 FIAT DUCATO Instrukcja obsługi (in Polish)

F0N0018mrys. 21F0N0017mrys. 22

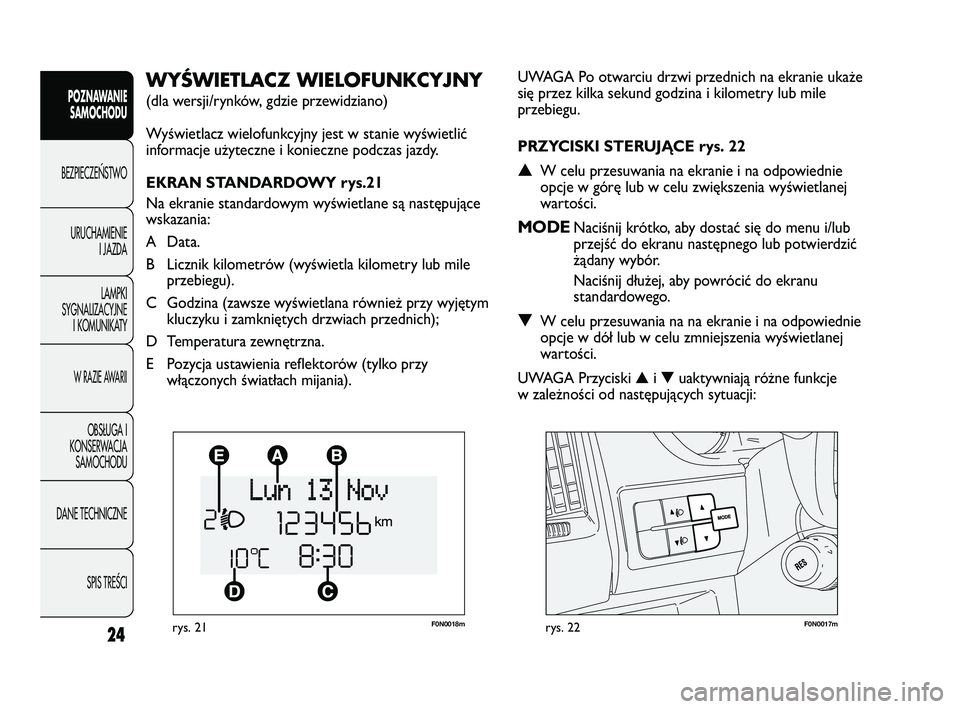

UWAGA Po otwarciu drzwi przednich na ekranie ukaże
się przez kilka sekund godzina i kilometry lub mile
przebiegu.
PRZYCISKI STERUJĄCE rys. 22
▲W celu przesuwania na ekranie i na odpowiednie
opcje w górę lub w celu zwiększenia wyświetlanej
wartości.
MODENaciśnij krótko, aby dostać się do menu i/lub
przejść do ekranu następnego lub potwierdzić
żądany wybór.
Naciśnij dłużej, aby powrócić do ekranu
standardowego.
▼W celu przesuwania na na ekranie i na odpowiednie
opcje w dół lub w celu zmniejszenia wyświetlanej
wartości.
UWAGA Przyciski ▲i ▼uaktywniają różne funkcje
w zależności od następujących sytuacji:
WYŚWIETLACZ WIELOFUNKCYJNY
(dla wersji/rynków, gdzie przewidziano)
Wyświetlacz wielofunkcyjny jest w stanie wyświetlić
informacje użyteczne i konieczne podczas jazdy.
EKRAN STANDARDOWY rys.21
Na ekranie standardowym wyświetlane są następujące
wskazania:
A Data.
B Licznik kilometrów (wyświetla kilometry lub mile
przebiegu).
C Godzina (zawsze wyświetlana również przy wyjętym
kluczyku i zamkniętych drzwiach przednich);
D Temperatura zewnętrzna.
E Pozycja ustawienia reflektorów (tylko przy
włączonych światłach mijania).
24
POZNAWANIE
SAMOCHODU
BEZPIECZE¡STWO
URUCHAMIENIE
I JAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
W RAZIE AWARII
OBS¸UGA I
KONSERWACJA
SAMOCHODU
DANE TECHNICZNE
SPIS TREÂCI
001-036 DUCATO LUM PL 7ed.qxd 6/21/10 6:07 PM Strona 24

25
POZNAWANIE
SAMOCHODU
BEZPIECZE¡STWO
URUCHAMIENIE
I JAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
W RAZIE AWARII
OBS¸UGA
I KONSERWACJA
SAMOCHODU
DANE TECHNICZNE
SPIS TREÂCI

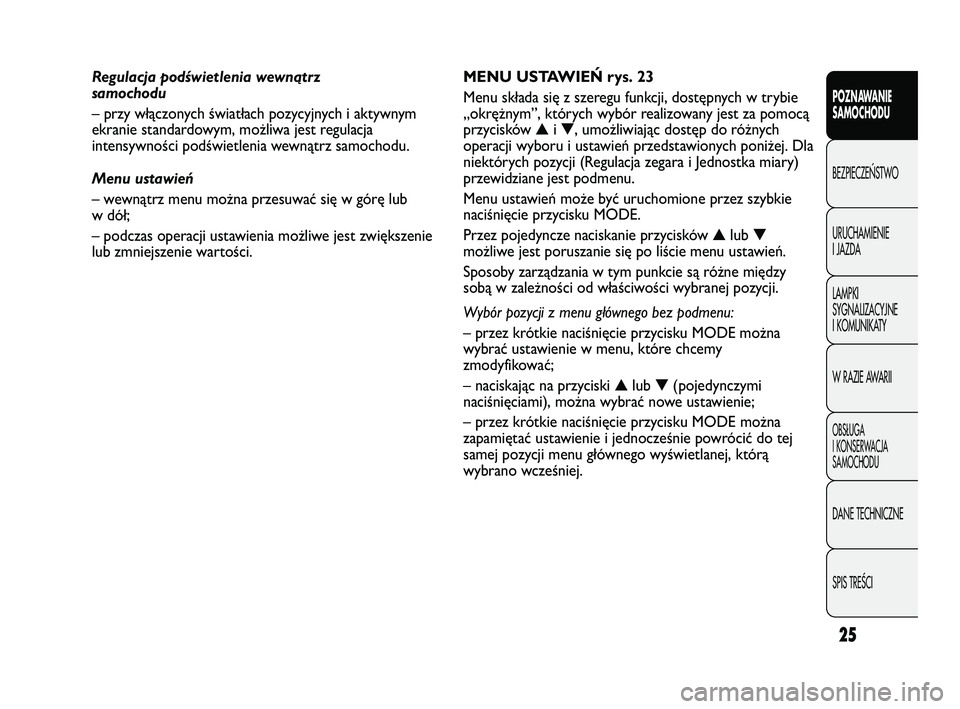

MENU USTAWIEŃ rys. 23
Menu składa się z szeregu funkcji, dostępnych w trybie
„okrężnym”, których wybór realizowany jest za pomocą
przycisków ▲i ▼, umożliwiając dostęp do różnych
operacji wyboru i ustawień przedstawionych poniżej. Dla
niektórych pozycji (Regulacja zegara i Jednostka miary)
przewidziane jest podmenu.
Menu ustawień może być uruchomione przez szybkie
naciśnięcie przycisku MODE.
Przez pojedyncze naciskanie przycisków ▲lub ▼
możliwe jest poruszanie się po liście menu ustawień.
Sposoby zarządzania w tym punkcie są różne między
sobą w zależności od właściwości wybranej pozycji.
Wybór pozycji z menu głównego bez podmenu:
– przez krótkie naciśnięcie przycisku MODE można
wybrać ustawienie w menu, które chcemy
zmodyfikować;
– naciskając na przyciski ▲lub ▼(pojedynczymi
naciśnięciami), można wybrać nowe ustawienie;
– przez krótkie naciśnięcie przycisku MODE można
zapamiętać ustawienie i jednocześnie powrócić do tej
samej pozycji menu głównego wyświetlanej, którą
wybrano wcześniej. Regulacja podświetlenia wewnątrz
samochodu
– przy włączonych światłach pozycyjnych i aktywnym
ekranie standardowym, możliwa jest regulacja
intensywności podświetlenia wewnątrz samochodu.
Menu ustawień
– wewnątrz menu można przesuwać się w górę lub
w dół;
– podczas operacji ustawienia możliwe jest zwiększenie
lub zmniejszenie wartości.
001-036 DUCATO LUM PL 7ed.qxd 6/21/10 6:07 PM Strona 25

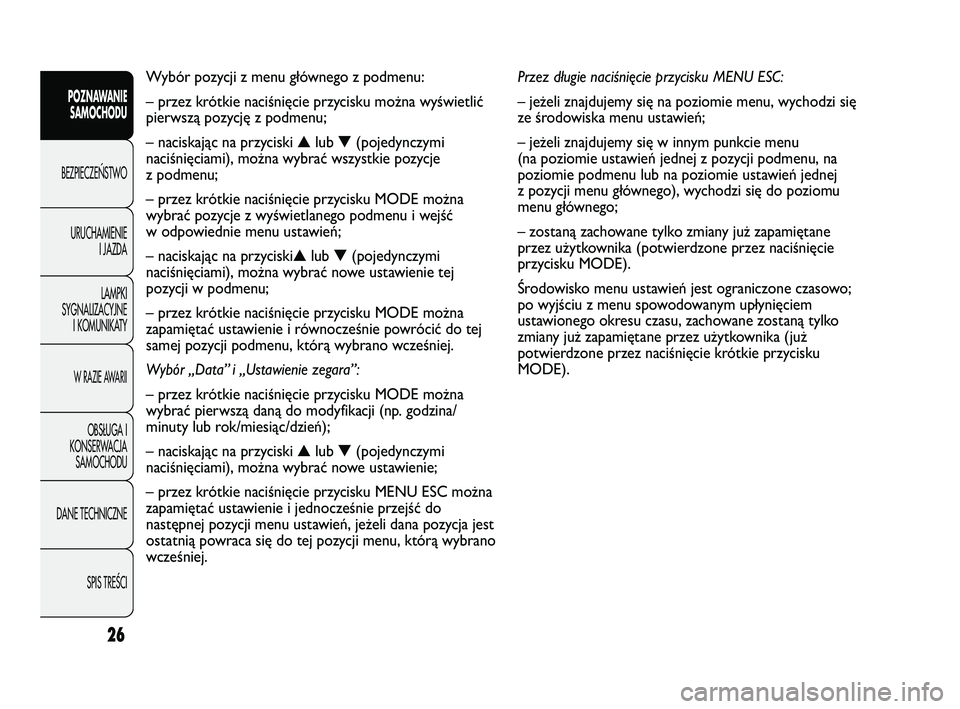

Przez długie naciśnięcie przycisku MENU ESC:
– jeżeli znajdujemy się na poziomie menu, wychodzi się
ze środowiska menu ustawień;
– jeżeli znajdujemy się w innym punkcie menu
(na poziomie ustawień jednej z pozycji podmenu, na
poziomie podmenu lub na poziomie ustawień jednej
z pozycji menu głównego), wychodzi się do poziomu
menu głównego;
– zostaną zachowane tylko zmiany już zapamiętane
przez użytkownika (potwierdzone przez naciśnięcie
przycisku MODE).
Środowisko menu ustawień jest ograniczone czasowo;
po wyjściu z menu spowodowanym upłynięciem
ustawionego okresu czasu, zachowane zostaną tylko
zmiany już zapamiętane przez użytkownika (już
potwierdzone przez naciśnięcie krótkie przycisku
MODE). Wybór pozycji z menu głównego z podmenu:
– przez krótkie naciśnięcie przycisku można wyświetlić
pierwszą pozycję z podmenu;
– naciskając na przyciski ▲lub ▼(pojedynczymi
naciśnięciami), można wybrać wszystkie pozycje
z podmenu;
– przez krótkie naciśnięcie przycisku MODE można
wybrać pozycje z wyświetlanego podmenu i wejść
w odpowiednie menu ustawień;
– naciskając na przyciski▲lub ▼(pojedynczymi
naciśnięciami), można wybrać nowe ustawienie tej
pozycji w podmenu;
– przez krótkie naciśnięcie przycisku MODE można
zapamiętać ustawienie i równocześnie powrócić do tej
samej pozycji podmenu, którą wybrano wcześniej.
Wybór „Data” i „Ustawienie zegara”:
– przez krótkie naciśnięcie przycisku MODE można
wybrać pierwszą daną do modyfikacji (np. godzina/
minuty lub rok/miesiąc/dzień);
– naciskając na przyciski ▲lub ▼(pojedynczymi
naciśnięciami), można wybrać nowe ustawienie;
– przez krótkie naciśnięcie przycisku MENU ESC można
zapamiętać ustawienie i jednocześnie przejść do
następnej pozycji menu ustawień, jeżeli dana pozycja jest
ostatnią powraca się do tej pozycji menu, którą wybrano
wcześniej.
26
POZNAWANIE
SAMOCHODU
BEZPIECZE¡STWO
URUCHAMIENIE
I JAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
W RAZIE AWARII
OBS¸UGA I
KONSERWACJA
SAMOCHODU
DANE TECHNICZNE
SPIS TREÂCI
001-036 DUCATO LUM PL 7ed.qxd 6/21/10 6:07 PM Strona 26

27
POZNAWANIE
SAMOCHODU
BEZPIECZE¡STWO
URUCHAMIENIE
I JAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
W RAZIE AWARII
OBS¸UGA
I KONSERWACJA
SAMOCHODU
DANE TECHNICZNE
SPIS TREÂCI
Dzień
RokMiesiąc
Deutsch
Français
English
Español
Italiano
Nederland
Português Przykład:
rys. 23 Przykład:
Na ekranie standardowym, aby móc przejść do
nawigowania, naciśnij krótko przycisk MODE. Aby
poruszać się po menu naciśnij przyciski ▲lub ▼.
UWAGA Gdy samochód jest w ruchu, ze względów
bezpieczeństwa możliwy jest dostęp tylko do menu
zredukowanego (ustawienie „Beep Velocità”). Podczas
postoju możliwy jest dostęp do menu rozszerzonego.
F0N1000g
MODE
naciśnięcie
krótkie
przycisku
▲
▼
WYJŚCIE Z MENUBEEP PRĘDKOŚCICZUJNIK
REFLEKTORÓW
REGULACJA GODZINY
REGULACJA DATY
PATRZ RADIO
AUTOCLOSE
JEDNOSTKA MIARY
JĘZYK GŁOŚNOŚĆ POWIADOMIEŃ GŁOŚNOŚĆ PRZYCISKÓW BUZZER PASÓW
BEZPIECZEŃSTWA (
*) SERVICEAIR BAG PASAŻERA
(*) Funkcja wyświetla się tylko po dezaktywacji systemu S.B.R. przez ASO Fiata.
DANE KOMPUTERA B
MODE
naciśnięcie
krótkie
przycisku
▲
▼▲
▼▲
▼
▲
▼
▲ ▼
▲ ▼ ▲
▼
▲
▼
▲
▼
▲▼
▲▼
▲▼
▲▼▼
▲
001-036 DUCATO LUM PL 7ed.qxd 6/21/10 6:07 PM Strona 27

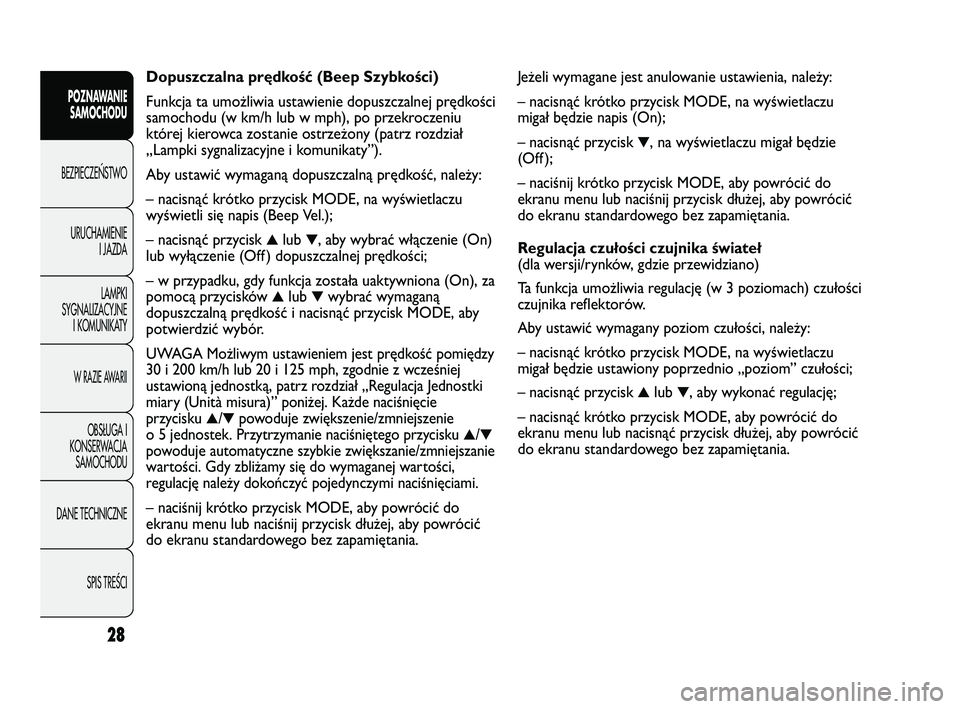

Jeżeli wymagane jest anulowanie ustawienia, należy:
– nacisnąć krótko przycisk MODE, na wyświetlaczu
migał będzie napis (On);
– nacisnąć przycisk
▼, na wyświetlaczu migał będzie
(Off );
– naciśnij krótko przycisk MODE, aby powrócić do
ekranu menu lub naciśnij przycisk dłużej, aby powrócić
do ekranu standardowego bez zapamiętania.
Regulacja czułości czujnika świateł
(dla wersji/rynków, gdzie przewidziano)
Ta funkcja umożliwia regulację (w 3 poziomach) czułości
czujnika reflektorów.
Aby ustawić wymagany poziom czułości, należy:
– nacisnąć krótko przycisk MODE, na wyświetlaczu
migał będzie ustawiony poprzednio „poziom” czułości;
– nacisnąć przycisk
▲lub ▼, aby wykonać regulację;
– nacisnąć krótko przycisk MODE, aby powrócić do
ekranu menu lub nacisnąć przycisk dłużej, aby powrócić
do ekranu standardowego bez zapamiętania. Dopuszczalna prędkość (Beep Szybkości)
Funkcja ta umożliwia ustawienie dopuszczalnej prędkości
samochodu (w km/h lub w mph), po przekroczeniu
której kierowca zostanie ostrzeżony (patrz rozdział
„Lampki sygnalizacyjne i komunikaty”).
Aby ustawić wymaganą dopuszczalną prędkość, należy:
– nacisnąć krótko przycisk MODE, na wyświetlaczu
wyświetli się napis (Beep Vel.);
– nacisnąć przycisk
▲lub ▼, aby wybrać włączenie (On)
lub wyłączenie (Off ) dopuszczalnej prędkości;
– w przypadku, gdy funkcja została uaktywniona (On), za
pomocą przycisków
▲lub ▼wybrać wymaganą
dopuszczalną prędkość i nacisnąć przycisk MODE, aby
potwierdzić wybór.
UWAGA
Możliwym ustawieniem jest prędkość pomiędzy
30 i 200 km/h lub 20 i 125 mph, zgodnie z wcześniej
ustawioną jednostką, patrz rozdział „Regulacja Jednostki
miary (Unità misura)” poniżej. Każde naciśnięcie
przycisku
▲/▼powoduje zwiększenie/zmniejszenie
o 5 jednostek. Przytrzymanie naciśniętego przycisku
▲/▼
powoduje automatyczne szybkie zwiększanie/zmniejszanie
wartości. Gdy zbliżamy się do wymaganej wartości,
regulację należy dokończyć pojedynczymi naciśnięciami.
– naciśnij krótko przycisk MODE, aby powrócić do
ekranu menu lub naciśnij przycisk dłużej, aby powrócić
do ekranu standardowego bez zapamiętania.
28
POZNAWANIE
SAMOCHODU
BEZPIECZE¡STWO
URUCHAMIENIE
I JAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
W RAZIE AWARII
OBS¸UGA I
KONSERWACJA
SAMOCHODU
DANE TECHNICZNE
SPIS TREÂCI
001-036 DUCATO LUM PL 7ed.qxd 6/21/10 6:07 PM Strona 28

29
POZNAWANIE
SAMOCHODU
BEZPIECZE¡STWO
URUCHAMIENIE
I JAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
W RAZIE AWARII
OBS¸UGA
I KONSERWACJA
SAMOCHODU
DANE TECHNICZNE
SPIS TREÂCI

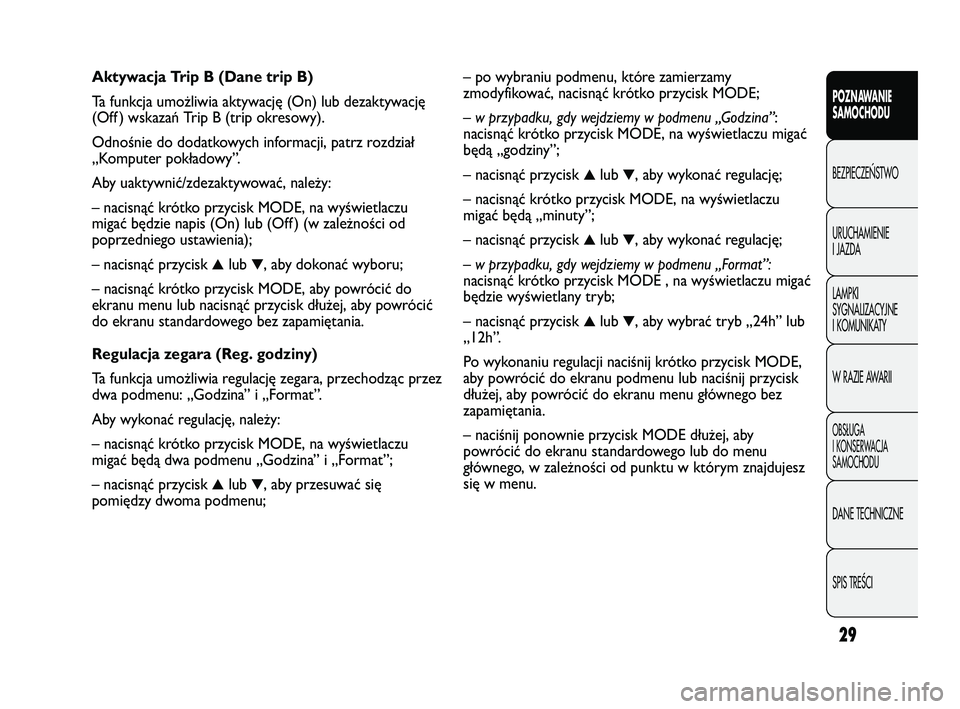

– po wybraniu podmenu, które zamierzamy
zmodyfikować, nacisnąć krótko przycisk MODE;
– w przypadku, gdy wejdziemy w podmenu „Godzina”:
nacisnąć krótko przycisk MODE, na wyświetlaczu migać
będą „godziny”;
– nacisnąć przycisk
▲lub ▼, aby wykonać regulację;
– nacisnąć krótko przycisk MODE, na wyświetlaczu
migać będą „minuty”;
– nacisnąć przycisk
▲lub ▼, aby wykonać regulację;
– w przypadku, gdy wejdziemy w podmenu „Format”:
nacisnąć krótko przycisk MODE , na wyświetlaczu migać
będzie wyświetlany tryb;
– nacisnąć przycisk
▲lub ▼, aby wybrać tryb „24h” lub
„12h”.
Po wykonaniu regulacji naciśnij krótko przycisk MODE,
aby powrócić do ekranu podmenu lub naciśnij przycisk
dłużej, aby powrócić do ekranu menu głównego bez
zapamiętania.
– naciśnij ponownie przycisk MODE dłużej, aby
powrócić do ekranu standardowego lub do menu
głównego, w zależności od punktu w którym znajdujesz
się w menu. Aktywacja Trip B (Dane trip B)
Ta funkcja umożliwia aktywację (On) lub dezaktywację
(Off ) wskazań Trip B (trip okresowy).
Odnośnie do dodatkowych informacji, patrz rozdział
„Komputer pokładowy”.
Aby uaktywnić/zdezaktywować, należy:
– nacisnąć krótko przycisk MODE, na wyświetlaczu
migać będzie napis (On) lub (Off ) (w zależności od
poprzedniego ustawienia);
– nacisnąć przycisk
▲lub ▼, aby dokonać wyboru;
– nacisnąć krótko przycisk MODE, aby powrócić do
ekranu menu lub nacisnąć przycisk dłużej, aby powrócić
do ekranu standardowego bez zapamiętania.
Regulacja zegara (Reg. godziny)
Ta funkcja umożliwia regulację zegara, przechodząc przez
dwa podmenu: „Godzina” i „Format”.
Aby wykonać regulację, należy:
– nacisnąć krótko przycisk MODE, na wyświetlaczu
migać będą dwa podmenu „Godzina” i „Format”;
– nacisnąć przycisk
▲lub ▼, aby przesuwać się
pomiędzy dwoma podmenu;
001-036 DUCATO LUM PL 7ed.qxd 6/21/10 6:07 PM Strona 29

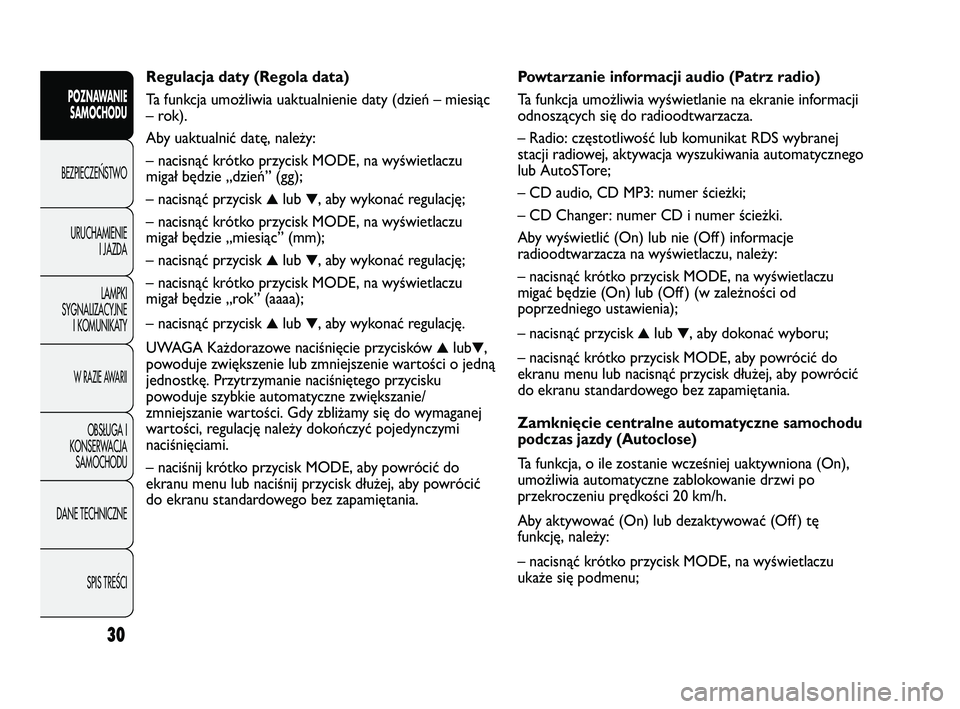

Powtarzanie informacji audio (Patrz radio)
Ta funkcja umożliwia wyświetlanie na ekranie informacji
odnoszących się do radioodtwarzacza.
– Radio: częstotliwość lub komunikat RDS wybranej
stacji radiowej, aktywacja wyszukiwania automatycznego
lub AutoSTore;
– CD audio, CD MP3: numer ścieżki;
– CD Changer: numer CD i numer ścieżki.
Aby wyświetlić (On) lub nie (Off ) informacje
radioodtwarzacza na wyświetlaczu, należy:
– nacisnąć krótko przycisk MODE, na wyświetlaczu
migać będzie (On) lub (Off ) (w zależności od
poprzedniego ustawienia);
– nacisnąć przycisk
▲lub ▼, aby dokonać wyboru;
– nacisnąć krótko przycisk MODE, aby powrócić do
ekranu menu lub nacisnąć przycisk dłużej, aby powrócić
do ekranu standardowego bez zapamiętania.
Zamknięcie centralne automatyczne
samochodu
podczas jazdy (Autoclose)
Ta funkcja, o ile zostanie wcześniej uaktywniona (On),
umożliwia automatyczne zablokowanie drzwi po
przekroczeniu prędkości 20 km/h.
Aby aktywować (On) lub dezaktywować (Off ) tę
funkcję, należy:
– nacisnąć krótko przycisk MODE, na wyświetlaczu
ukaże się podmenu; Regulacja daty (Regola data)
Ta funkcja umożliwia uaktualnienie daty (dzień – miesiąc
– rok).
Aby uaktualnić datę, należy:
– nacisnąć krótko przycisk MODE, na wyświetlaczu
migał będzie „dzień” (gg);
– nacisnąć przycisk
▲lub ▼, aby wykonać regulację;
– nacisnąć krótko przycisk MODE, na wyświetlaczu
migał będzie „miesiąc” (mm);
– nacisnąć przycisk
▲lub ▼, aby wykonać regulację;
– nacisnąć krótko przycisk MODE, na wyświetlaczu
migał będzie „rok” (aaaa);
– nacisnąć przycisk
▲lub ▼, aby wykonać regulację.
UWAGA Każdorazowe naciśnięcie przycisków
▲lub▼,
powoduje zwiększenie lub zmniejszenie wartości o jedną
jednostkę. Przytrzymanie naciśniętego przycisku
powoduje szybkie automatyczne zwiększanie/
zmniejszanie wartości. Gdy zbliżamy się do wymaganej
wartości, regulację należy dokończyć pojedynczymi
naciśnięciami.
– naciśnij krótko przycisk MODE, aby powrócić do
ekranu menu lub naciśnij przycisk dłużej, aby powrócić
do ekranu standardowego bez zapamiętania.
30
POZNAWANIE
SAMOCHODU
BEZPIECZE¡STWO
URUCHAMIENIE
I JAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
W RAZIE AWARII
OBS¸UGA I
KONSERWACJA
SAMOCHODU
DANE TECHNICZNE
SPIS TREÂCI
001-036 DUCATO LUM PL 7ed.qxd 6/21/10 6:07 PM Strona 30

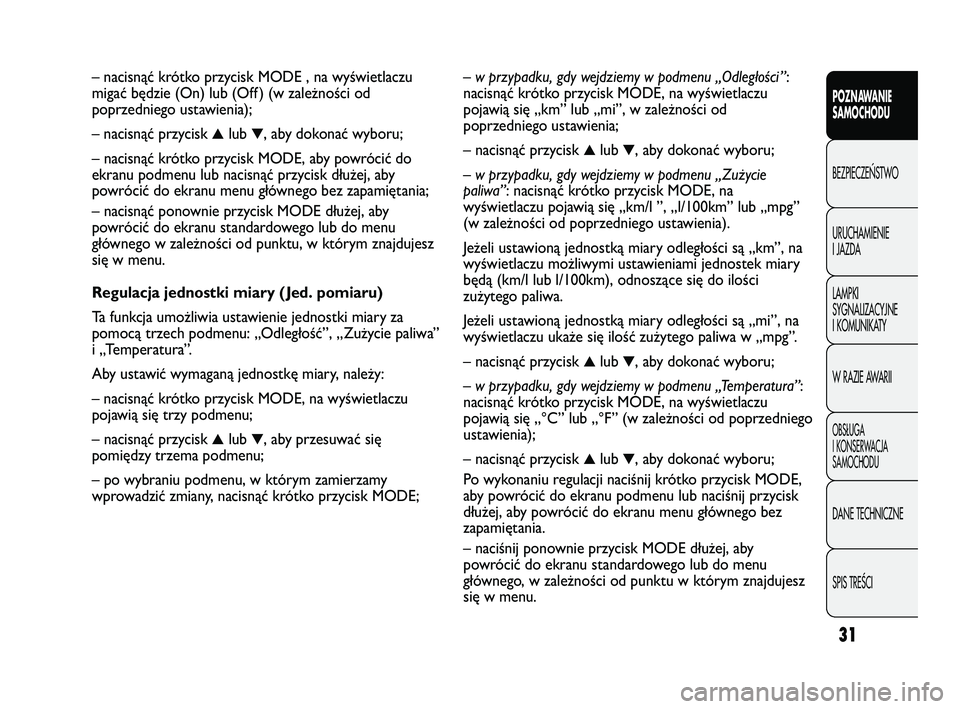

31
POZNAWANIE
SAMOCHODU
BEZPIECZE¡STWO
URUCHAMIENIE
I JAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
W RAZIE AWARII
OBS¸UGA
I KONSERWACJA
SAMOCHODU
DANE TECHNICZNE
SPIS TREÂCI
– w przypadku, gdy wejdziemy w podmenu „Odległości ”:
nacisnąć krótko przycisk MODE, na wyświetlaczu
pojawią się „km” lub „mi”, w zależności od
poprzedniego ustawienia;
– nacisnąć przycisk
▲lub ▼, aby dokonać wyboru;
– w przypadku, gdy wejdziemy w podmenu „Zużycie
paliwa”: nacisnąć krótko przycisk MODE, na
wyświetlaczu pojawią się „km/l ”, „l/100km” lub „mpg”
(w zależności od poprzedniego ustawienia).
Jeżeli ustawioną jednostką miary odległości są „km”, na
wyświetlaczu możliwymi ustawieniami jednostek miary
będą (km/l lub l/100km), odnoszące się do ilości
zużytego paliwa.
Jeżeli ustawioną jednostką miary odległości są „mi”, na
wyświetlaczu ukaże się ilość zużytego paliwa w „mpg”.
– nacisnąć przycisk
▲lub ▼, aby dokonać wyboru;
– w przypadku, gdy wejdziemy w podmenu „Temperatura”:
nacisnąć krótko przycisk MODE, na wyświetlaczu
pojawią się „°C” lub „°F” (w zależności od poprzedniego
ustawienia);
– nacisnąć przycisk
▲lub ▼, aby dokonać wyboru;
Po wykonaniu regulacji naciśnij krótko przycisk MODE,
aby powrócić do ekranu podmenu lub naciśnij przycisk
dłużej, aby powrócić do ekranu menu głównego bez
zapamiętania.
– naciśnij ponownie przycisk MODE dłużej, aby
powrócić do ekranu standardowego lub do menu
głównego, w zależności od punktu w którym znajdujesz
się w menu. – nacisnąć krótko przycisk MODE , na wyświetlaczu
migać będzie (On) lub (Off ) (w zależności od
poprzedniego ustawienia);
– nacisnąć przycisk
▲lub ▼, aby dokonać wyboru;
– nacisnąć krótko przycisk MODE, aby powrócić do
ekranu podmenu lub nacisnąć przycisk dłużej, aby
powrócić do ekranu menu głównego bez zapamiętania;
– nacisnąć ponownie przycisk MODE dłużej, aby
powrócić do ekranu standardowego lub do menu
głównego w zależności od punktu, w którym znajdujesz
się w menu.
Regulacja jednostki miary ( Jed. pomiaru)
Ta funkcja umożliwia ustawienie jednostki miary za
pomocą trzech podmenu: „Odległość”, „Zużycie paliwa”
i „Temperatura”.
Aby ustawić wymaganą jednostkę miary, należy:
– nacisnąć krótko przycisk MODE, na wyświetlaczu
pojawią się trzy podmenu;
– nacisnąć przycisk
▲lub ▼, aby przesuwać się
pomiędzy trzema podmenu;
– po wybraniu podmenu, w którym zamierzamy
wprowadzić zmiany, nacisnąć krótko przycisk MODE;
001-036 DUCATO LUM PL 7ed.qxd 6/21/10 6:07 PM Strona 31
