2008 FIAT DUCATO Instrukcja obsługi (in Polish)

80
POZNAWANIE
SAMOCHODU
BEZPIECZE¡STWO
URUCHAMIENIE
I JAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
W RAZIE AWARII
OBS¸UGA I
KONSERWACJA
SAMOCHODU
DANE TECHNICZNE
SPIS TREÂCI
W przypadku jazdy po drodze z góry z włączonym
urządzeniem istnieje możliwość, że prędkość
samochodu zwiększy się nieznacznie w stosunku do
zapamiętanej.
Włączenie sygnalizowane jest przez zaświecenie się
lampki
Üi odpowiedni komunikat w zestawie
wskaźników.
ZAPAMIĘTANIE PRĘDKOŚCI SAMOCHODU
Procedura jest następująca:
❒obróć pokrętło A w pozycjęONi naciskając pedał
przyspieszenia doprowadź pojazd do żądanej
prędkości;
❒przesuń dźwignię w górę (+) przez przynamniej
1 sekundę, następnie puść: prędkość samochodu
zostanie zapamiętana i będzie można zwolnić pedał
przyspieszenia.
W razie konieczności (na przykład przy wyprzedzaniu),
można przyspieszyć naciskając pedał przyspieszenia: po
zwolnieniu pedału przywrócona zostanie prędkość
samochodu zapamiętana poprzednio.
PRZYWRACANIE ZAPAMIĘTANEJ
PRĘDKOŚCI
Jeżeli urządzenie zostanie wyłączone, na przykład przez
naciśnięcie pedału hamulca lub sprzęgła, zapamiętaną
prędkość można przywrócić w następujący sposób:
❒ przyspieszyć stopniowo aż do uzyskania prędkości
zbliżonej do zapamiętanej;
❒ włączyć bieg wybrany w momencie zapamiętania
prędkości;
❒ nacisnąć przycisk RES BF0N0040mrys. 79

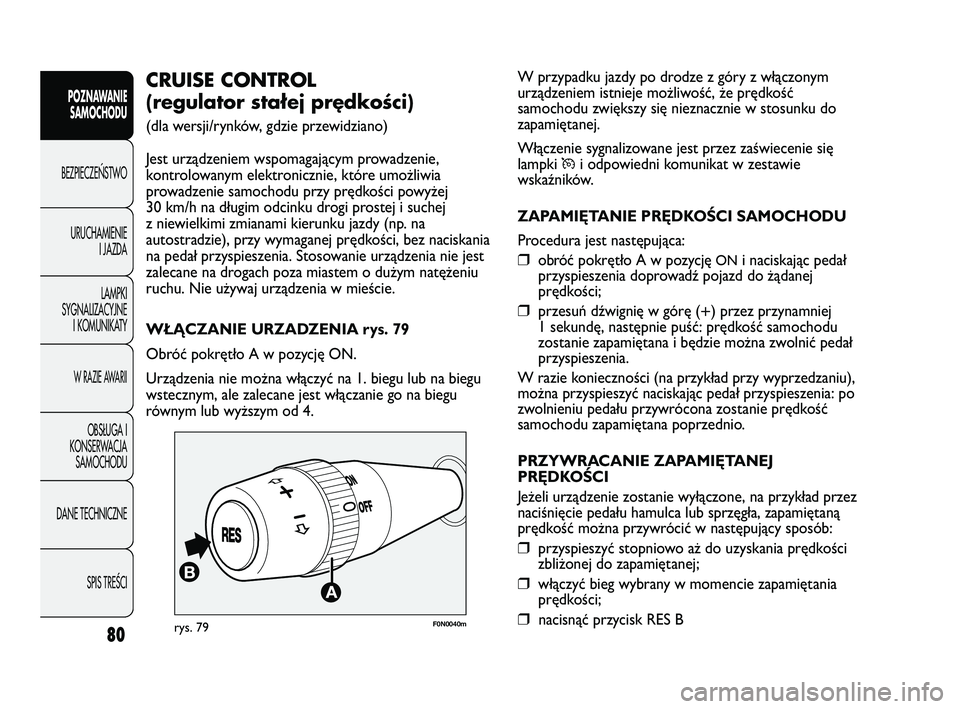

CRUISE CONTROL
(regulator stałej prędkości)
(dla wersji/rynków, gdzie przewidziano)
Jest urządzeniem wspomagającym prowadzenie,
kontrolowanym elektronicznie, które umożliwia
prowadzenie samochodu przy prędkości powyżej
30 km/h na długim odcinku drogi prostej i suchej
z niewielkimi zmianami kierunku jazdy (np. na
autostradzie), przy wymaganej prędkości, bez naciskania
na pedał przyspieszenia. Stosowanie urządzenia nie jest
zalecane na drogach poza miastem o dużym natężeniu
ruchu. Nie używaj urządzenia w mieście.
WŁĄCZANIE URZADZENIA rys. 79
Obróć pokrętło A w pozycję ON.
Urządzenia nie można włączyć na 1. biegu lub na biegu
wstecznym, ale zalecane jest włączanie go na biegu
równym lub wyższym od 4.
037-128 DUCATO LUM PL 7ed.qxd 6/21/10 6:11 PM Strona 80

81
POZNAWANIE
SAMOCHODU
BEZPIECZE¡STWO
URUCHAMIENIE
I JAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
W RAZIE AWARII
OBS¸UGA
I KONSERWACJA
SAMOCHODU
DANE TECHNICZNE
SPIS TREÂCI

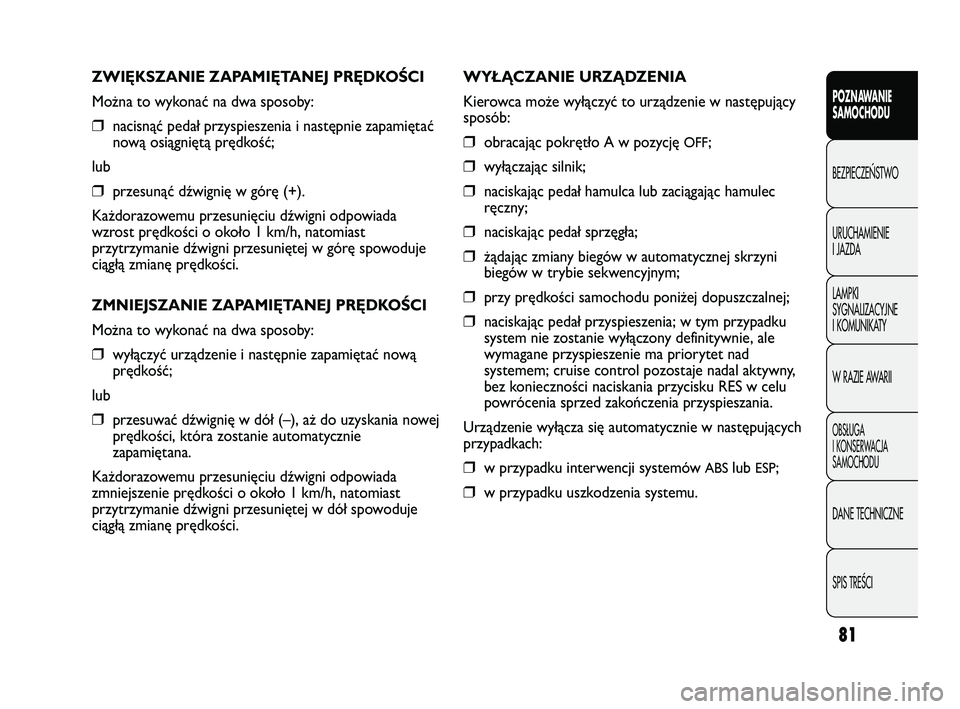

ZWIĘKSZANIE ZAPAMIĘTANEJ PRĘDKOŚCI
Można to wykonać na dwa sposoby:
❒ nacisnąć pedał przyspieszenia i następnie zapamiętać
nową osiągniętą prędkość;
lub
❒przesunąć dźwignię w górę (+).
Każdorazowemu przesunięciu dźwigni odpowiada
wzrost prędkości o około 1 km/h, natomiast
przytrzymanie dźwigni przesuniętej w górę spowoduje
ciągłą zmianę prędkości.
ZMNIEJSZANIE ZAPAMIĘTANEJ PRĘDKOŚCI
Można to wykonać na dwa sposoby:
❒wyłączyć urządzenie i następnie zapamiętać nową
prędkość;
lub
❒przesuwać dźwignię w dół (–), aż do uzyskania nowej
prędkości, która zostanie automatycznie
zapamiętana.
Każdorazowemu przesunięciu dźwigni odpowiada
zmniejszenie prędkości o około 1 km/h, natomiast
przytrzymanie dźwigni przesuniętej w dół spowoduje
ciągłą zmianę prędkości.WYŁĄCZANIE URZĄDZENIA
Kierowca może wyłączyć to urządzenie w następujący
sposób:
❒obracając pokrętło A w pozycję OFF;
❒ wyłączając silnik;
❒naciskając pedał hamulca lub zaciągając hamulec
ręczny;
❒ naciskając pedał sprzęgła;
❒żądając zmiany biegów w automatycznej skrzyni
biegów w trybie sekwencyjnym;
❒przy prędkości samochodu poniżej dopuszczalnej;
❒naciskając pedał przyspieszenia; w tym przypadku
system nie zostanie wyłączony definitywnie, ale
wymagane przyspieszenie ma priorytet nad
systemem; cruise control pozostaje nadal aktywny,
bez konieczności naciskania przycisku RES w celu
powrócenia sprzed zakończenia przyspieszania.
Urządzenie wyłącza się automatycznie w następujących
przypadkach:
❒w przypadku interwencji systemów ABSlub ESP;
❒ w przypadku uszkodzenia systemu.
037-128 DUCATO LUM PL 7ed.qxd 6/21/10 6:11 PM Strona 81

82
POZNAWANIE
SAMOCHODU
BEZPIECZE¡STWO
URUCHAMIENIE
I JAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
W RAZIE AWARII
OBS¸UGA I
KONSERWACJA
SAMOCHODU
DANE TECHNICZNE
SPIS TREÂCI
F0N0041mrys. 80

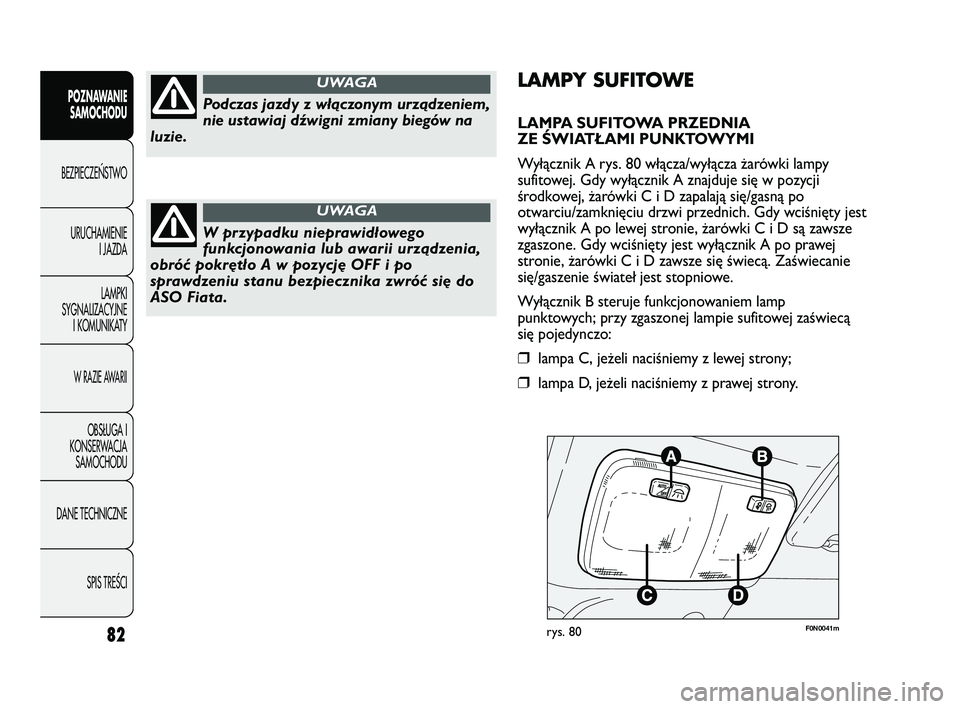

LAMPY SUFITOWE
LAMPA SUFITOWA PRZEDNIA
ZE ŚWIATŁAMI PUNKTOWYMI
Wyłącznik A rys. 80 włącza/wyłącza żarówki lampy
sufitowej. Gdy wyłącznik A znajduje się w pozycji
środkowej, żarówki C i D zapalają się/gasną po
otwarciu/zamknięciu drzwi przednich. Gdy wciśnięty jest
wyłącznik A po lewej stronie, żarówki C i D są zawsze
zgaszone. Gdy wciśnięty jest wyłącznik A po prawej
stronie, żarówki C i D zawsze się świecą. Zaświecanie
się/gaszenie świateł jest stopniowe.
Wyłącznik B steruje funkcjonowaniem lamp
punktowych; przy zgaszonej lampie sufitowej zaświecą
się pojedynczo:
❒ lampa C, jeżeli naciśniemy z lewej strony;
❒ lampa D, jeżeli naciśniemy z prawej strony.
Podczas jazdy z włączonym urządzeniem,
nie ustawiaj dźwigni zmiany biegów na
luzie.
UWAGA
W przypadku nieprawidłowego
funkcjonowania lub awarii urządzenia,
obróć pokrętło A w pozycję OFF i po
sprawdzeniu stanu bezpiecznika zwróć się do
ASO Fiata.
UWAGA
037-128 DUCATO LUM PL 7ed.qxd 6/21/10 6:11 PM Strona 82

83
POZNAWANIE
SAMOCHODU
BEZPIECZE¡STWO
URUCHAMIENIE
I JAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
W RAZIE AWARII
OBS¸UGA
I KONSERWACJA
SAMOCHODU
DANE TECHNICZNE
SPIS TREÂCI
❒po otwarciu jednych z drzwi bocznych przez czas
równy około 3 minut;
❒po zamknięciu drzwi przez czas równy około
10 sekund.
Czasowe świecenie się lamp zakończy się automatycznie
po zablokowaniu drzwi.

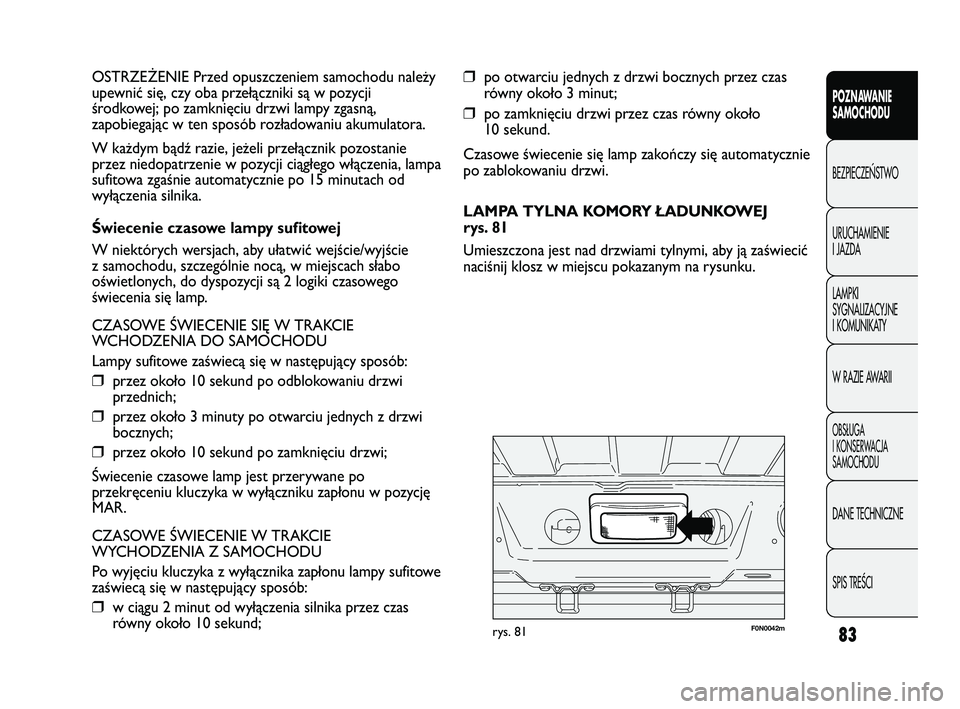

LAMPA TYLNA KOMORY ŁADUNKOWEJ
rys. 81
Umieszczona jest nad drzwiami tylnymi, aby ją zaświecić
naciśnij klosz w miejscu pokazanym na rysunku. OSTRZEŻENIE Przed opuszczeniem samochodu należy
upewnić się, czy oba przełączniki są w pozycji
środkowej; po zamknięciu drzwi lampy zgasną,
zapobiegając w ten sposób rozładowaniu akumulatora.
W każdym bądź razie, jeżeli przełącznik pozostanie
przez niedopatrzenie w pozycji ciągłego włączenia, lampa
sufitowa zgaśnie automatycznie po 15 minutach od
wyłączenia silnika.
Świecenie czasowe lampy sufitowej
W niektórych wersjach, aby ułatwić wejście/wyjście
z samochodu, szczególnie nocą, w miejscach słabo
oświetlonych, do dyspozycji są 2 logiki czasowego
świecenia się lamp.
CZASOWE ŚWIECENIE SIĘ W TRAKCIE
WCHODZENIA DO SAMOCHODU
Lampy sufitowe zaświecą się w następujący sposób:
❒przez około 10 sekund po odblokowaniu drzwi
przednich;
❒przez około 3 minuty po otwarciu jednych z drzwi
bocznych;
❒przez około 10 sekund po zamknięciu drzwi;
Świecenie czasowe lamp jest przerywane po
przekręceniu kluczyka w wyłączniku zapłonu w pozycję
MAR.
CZASOWE ŚWIECENIE W TRAKCIE
WYCHODZENIA Z SAMOCHODU
Po wyjęciu kluczyka z wyłącznika zapłonu lampy sufitowe
zaświecą się w następujący sposób:
❒w ciągu 2 minut od wyłączenia silnika przez czas
równy około 10 sekund;
F0N0042mrys. 81
037-128 DUCATO LUM PL 7ed.qxd 6/21/10 6:11 PM Strona 83

84
POZNAWANIE
SAMOCHODU
BEZPIECZE¡STWO
URUCHAMIENIE
I JAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
W RAZIE AWARII
OBS¸UGA I
KONSERWACJA
SAMOCHODU
DANE TECHNICZNE
SPIS TREÂCI
F0N0220mrys. 83F0N0219mrys. 82

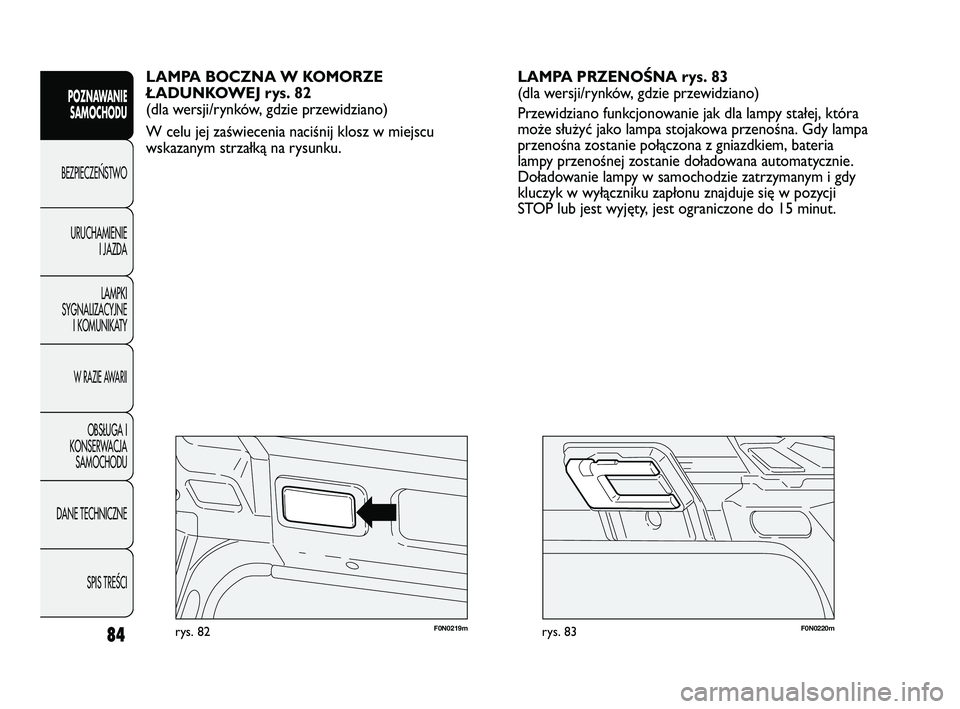

LAMPA PRZENOŚNA rys. 83
(dla wersji/rynków, gdzie przewidziano)
Przewidziano funkcjonowanie jak dla lampy stałej, która
może służyć jako lampa stojakowa przenośna. Gdy lampa
przenośna zostanie połączona z gniazdkiem, bateria
lampy przenośnej zostanie doładowana automatycznie.
Doładowanie lampy w samochodzie zatrzymanym i gdy
kluczyk w wyłączniku zapłonu znajduje się w pozycji
STOP lub jest wyjęty, jest ograniczone do 15 minut. LAMPA BOCZNA W KOMORZE
ŁADUNKOWEJ rys. 82
(dla wersji/rynków, gdzie przewidziano)
W celu jej zaświecenia naciśnij klosz w miejscu
wskazanym strzałką na rysunku.
037-128 DUCATO LUM PL 7ed.qxd 6/21/10 6:11 PM Strona 84

85
POZNAWANIE
SAMOCHODU
BEZPIECZE¡STWO
URUCHAMIENIE
I JAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
W RAZIE AWARII
OBS¸UGA
I KONSERWACJA
SAMOCHODU
DANE TECHNICZNE
SPIS TREÂCI
F0N0044mrys. 84F0N0045mrys. 85
Funkcja wyłącza się automatycznie w momencie, gdy
hamowanie nie ma już charakteru awaryjnego.
Ta funkcja spełnia wymagania obowiązujących na dzień
dzisiejszy przepisów.
PRZEDNIE ŚWIATŁA PRZECIWMGIELNE
rys. 85
(dla wersji/rynków, gdzie przewidziano)
Zaświecą się przy włączonych światłach pozycyjnych po
naciśnięciu przycisku
5.
W zestawie wskaźników zaświeci się lampka
sygnalizacyjna
5.
Gasną po ponownym naciśnięciu przycisku.
Używanie świateł przeciwmgielnych powinno być zgodne
z przepisami kodeksu drogowego kraju, w którym się
podróżuje. Należy przestrzegać przepisów.

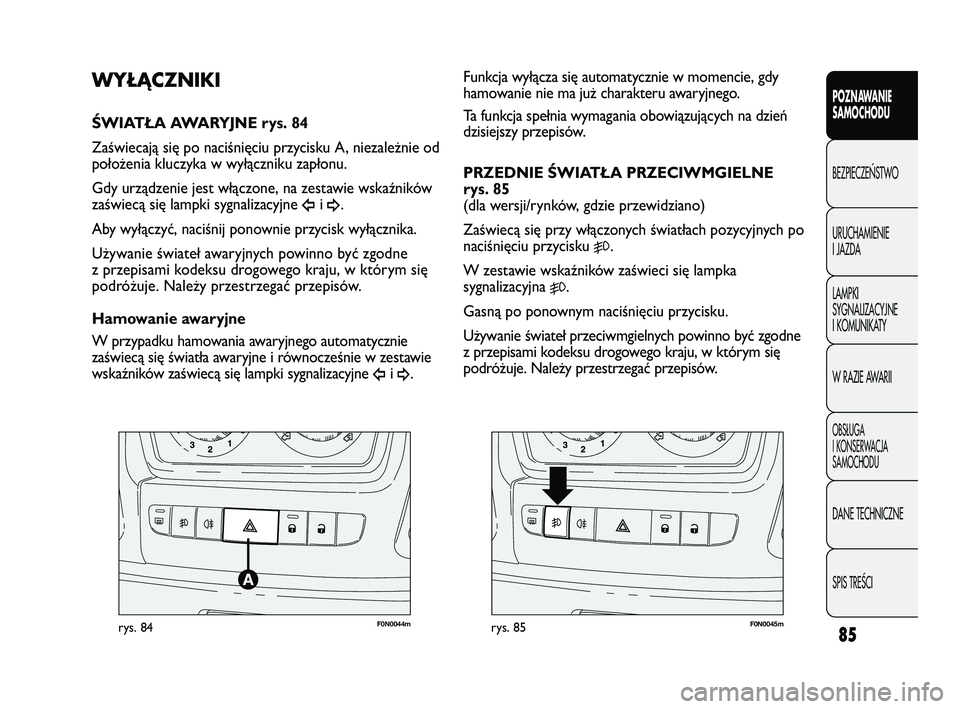

WYŁĄCZNIKI
ŚWIATŁA AWARYJNE rys. 84
Zaświecają się po naciśnięciu przycisku A, niezależnie od
położenia kluczyka w wyłączniku zapłonu.
Gdy urządzenie jest włączone, na zestawie wskaźników
zaświecą się lampki sygnalizacyjne
Îi ¥.
Aby wyłączyć, naciśnij ponownie przycisk wyłącznika.
Używanie świateł awaryjnych powinno być zgodne
z przepisami kodeksu drogowego kraju, w którym się
podróżuje. Należy przestrzegać przepisów.
Hamowanie awaryjne
W przypadku hamowania awaryjnego automatycznie
zaświecą się światła awaryjne i równocześnie w zestawie
wskaźników zaświecą się lampki sygnalizacyjne
Îi ¥.
037-128 DUCATO LUM PL 7ed.qxd 6/21/10 6:11 PM Strona 85

86
POZNAWANIE
SAMOCHODU
BEZPIECZE¡STWO
URUCHAMIENIE
I JAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
W RAZIE AWARII
OBS¸UGA I
KONSERWACJA
SAMOCHODU
DANE TECHNICZNE
SPIS TREÂCIF0N0046mrys. 86
F0N0043mrys. 87

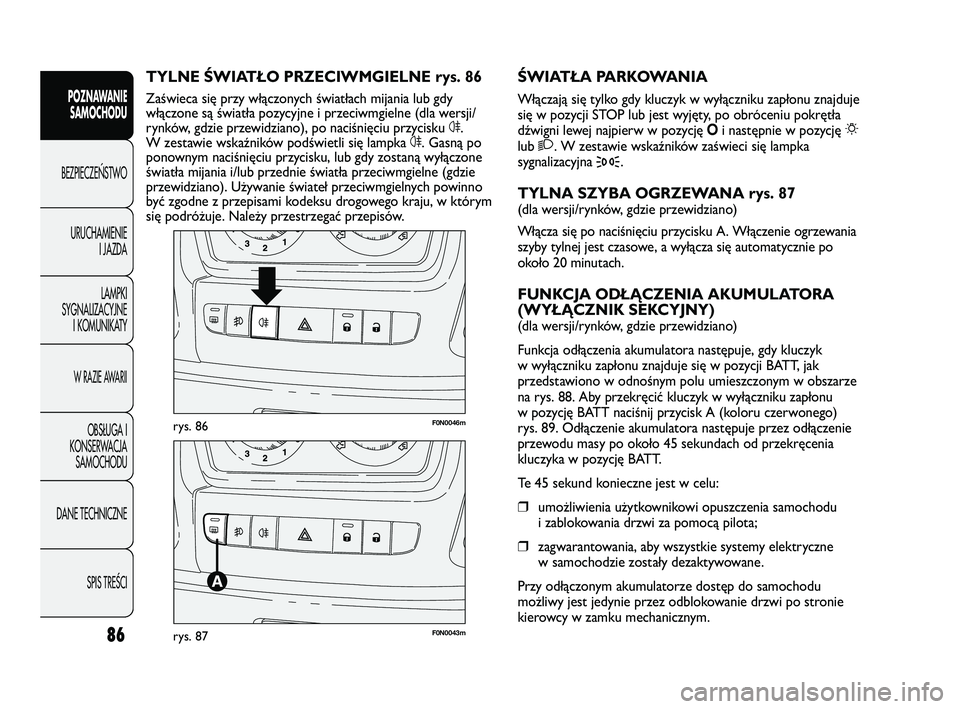

ŚWIATŁA PARKOWANIA
Włączają się tylko gdy kluczyk w wyłączniku zapłonu znajduje
się w pozycji STOP lub jest wyjęty, po obróceniu pokrętła
dźwigni lewej najpierw w pozycję Oi następnie w pozycję
6
lub 2. W zestawie wskaźników zaświeci się lampka
sygnalizacyjna
3.
TYLNA SZYBA OGRZEWANA rys. 87
(dla wersji/rynków, gdzie przewidziano)
Włącza się po naciśnięciu przycisku A. Włączenie ogrzewania
szyby tylnej jest czasowe, a wyłącza się automatycznie po
około 20 minutach.

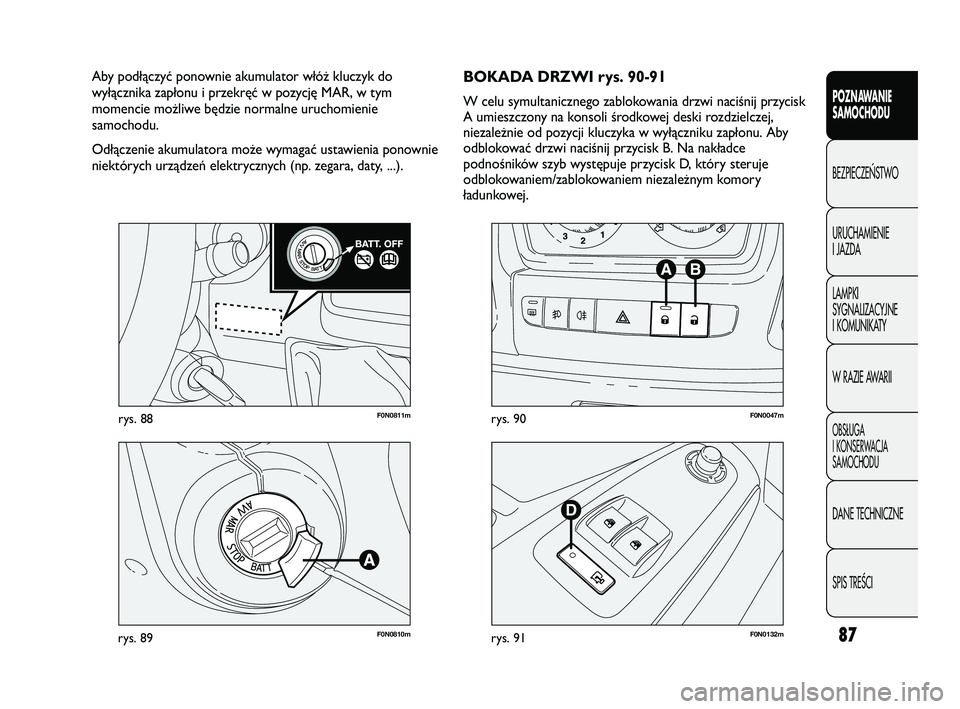

FUNKCJA ODŁĄCZENIA AKUMULATORA
(WYŁĄCZNIK SEKCYJNY)
(dla wersji/rynków, gdzie przewidziano)
Funkcja odłączenia akumulatora następuje, gdy kluczyk
w wyłączniku zapłonu znajduje się w pozycji BATT, jak
przedstawiono w odnośnym polu umieszczonym w obszarze
na rys. 88. Aby przekręcić kluczyk w wyłączniku zapłonu
w pozycję BATT naciśnij przycisk A (koloru czerwonego)
rys. 89. Odłączenie akumulatora następuje przez odłączenie
przewodu masy po około 45 sekundach od przekręcenia
kluczyka w pozycję BATT.
Te 45 sekund konieczne jest w celu:
❒umożliwienia użytkownikowi opuszczenia samochodu
i zablokowania drzwi za pomocą pilota;
❒zagwarantowania, aby wszystkie systemy elektryczne
w samochodzie zostały dezaktywowane.
Przy odłączonym akumulatorze dostęp do samochodu
możliwy jest jedynie przez odblokowanie drzwi po stronie
kierowcy w zamku mechanicznym.
TYLNE ŚWIATŁO PRZECIWMGIELNE rys. 86
Zaświeca się przy włączonych światłach mijania lub gdy
włączone są światła pozycyjne i przeciwmgielne (dla wersji/
rynków, gdzie przewidziano), po naciśnięciu przycisku 4.
W zestawie wskaźników podświetli się lampka 4. Gasną po
ponownym naciśnięciu przycisku, lub gdy zostaną wyłączone
światła mijania i/lub przednie światła przeciwmgielne (gdzie
przewidziano). Używanie świateł przeciwmgielnych powinno
być zgodne z przepisami kodeksu drogowego kraju, w którym
się podróżuje. Należy przestrzegać przepisów.
037-128 DUCATO LUM PL 7ed.qxd 6/21/10 6:11 PM Strona 86

87
POZNAWANIE
SAMOCHODU
BEZPIECZE¡STWO
URUCHAMIENIE
I JAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
W RAZIE AWARII
OBS¸UGA
I KONSERWACJA
SAMOCHODU
DANE TECHNICZNE
SPIS TREÂCI
F0N0811mrys. 88
F0N0810mrys. 89F0N0132mrys. 91
F0N0047mrys. 90
BOKADA DRZWI rys. 90-91
W celu symultanicznego zablokowania drzwi naciśnij przycisk
A umieszczony na konsoli środkowej deski rozdzielczej,
niezależnie od pozycji kluczyka w wyłączniku zapłonu. Aby
odblokować drzwi naciśnij przycisk B. Na nakładce
podnośników szyb występuje przycisk D, który steruje
odblokowaniem/zablokowaniem niezależnym komory
ładunkowej. Aby podłączyć ponownie akumulator włóż kluczyk do
wyłącznika zapłonu i przekręć w pozycję MAR, w tym
momencie możliwe będzie normalne uruchomienie
samochodu.
Odłączenie akumulatora może wymagać ustawienia ponownie
niektórych urządzeń elektrycznych (np. zegara, daty, ...).
037-128 DUCATO LUM PL 7ed.qxd 6/21/10 6:11 PM Strona 87
