2008 FIAT DUCATO Instrukcja obsługi (in Polish)

264
POZNAWANIE
SAMOCHODU
BEZPIECZE¡STWO
URUCHAMIENIE I
JAZDA
LAMPKI
SYGNALIZACYJNE I
KOMUNIKATY
W RAZIE AWARII
OBS¸UGA I
KONSERWACJA
SAMOCHODU
DANE
TECHNICZNE
SPIS TREÂCI
120 Multijet
1950÷2060
1240÷1350
1750
1900
3300
2500
750
100
160 Multijet
2000÷2100
1190÷1300
1750
1900
3300
2500
750
100
100 Multijet
1935÷2045
1255÷1365
1750
1900
3300
2000
750
100
120 Multijet
2125
1375
2100
2440
3500
2500
750
100
160 Multijet
2175
1325
2100
2440
3500
2500
750
100

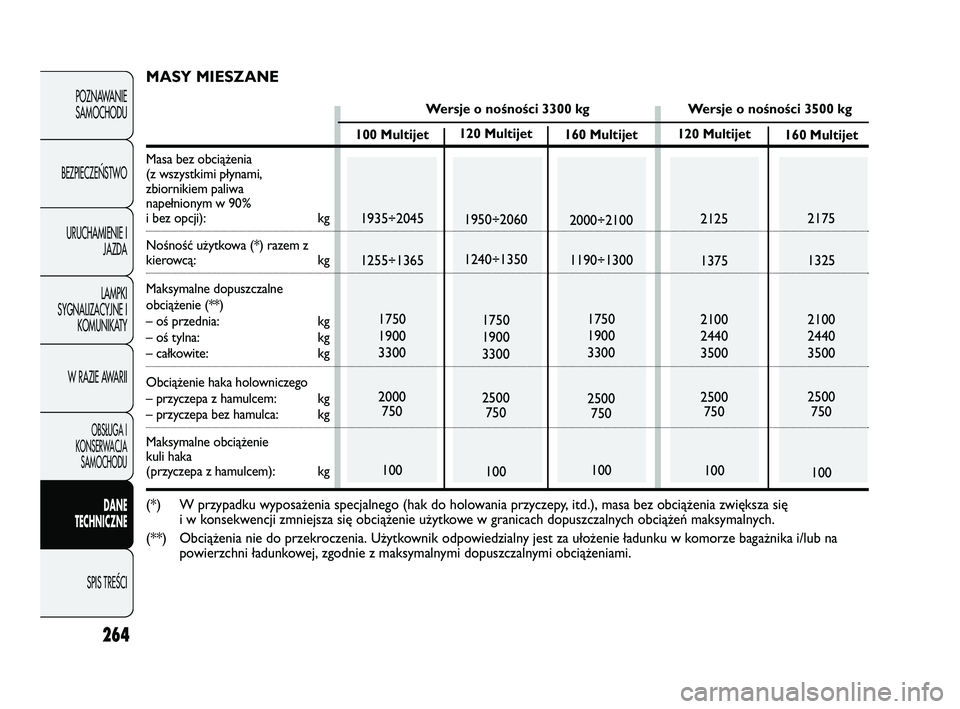

MASY MIESZANE
Wersje o nośności 3300 kg Wersje o nośności 3500 kg
Masa bez obciążenia
(z wszystkimi płynami,
zbiornikiem paliwa
napełnionym w 90%
i bez opcji): kg
Nośność użytkowa (*) razem z
kierowcą: kg
Maksymalne dopuszczalne
obciążenie (**)
– oś przednia: kg
– oś tylna: kg
– całkowite: kg
Obciążenie haka holowniczego
– przyczepa z hamulcem: kg
– przyczepa bez hamulca: kg
Maksymalne obciążenie
kuli haka
(przyczepa z hamulcem): kg
(*) W przypadku wyposażenia specjalnego (hak do holowania przyczepy, itd.), masa bez obciążenia zwiększa się
i w konsekwencji zmniejsza się obciążenie użytkowe w granicach dopuszczalnych obciążeń maksymalnych.
(**) Obciążenia nie do przekroczenia. Użytkownik odpowiedzialny jest za ułożenie ładunku w komorze bagażnika i/lub na
powierzchni ładunkowej, zgodnie z maksymalnymi dopuszczalnymi obciążeniami.
231-276 DUCATO LUM PL 9ed.qxd 15-04-2011 8:50 Pagina 264

265
POZNAWANIE
SAMOCHODU
BEZPIECZE¡STWO
URUCHAMIENIE
I JAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
W RAZIE AWARII
OBS¸UGA
I KONSERWACJA
SAMOCHODU
DANE
TECHNICZNE
SPIS TREÂCI

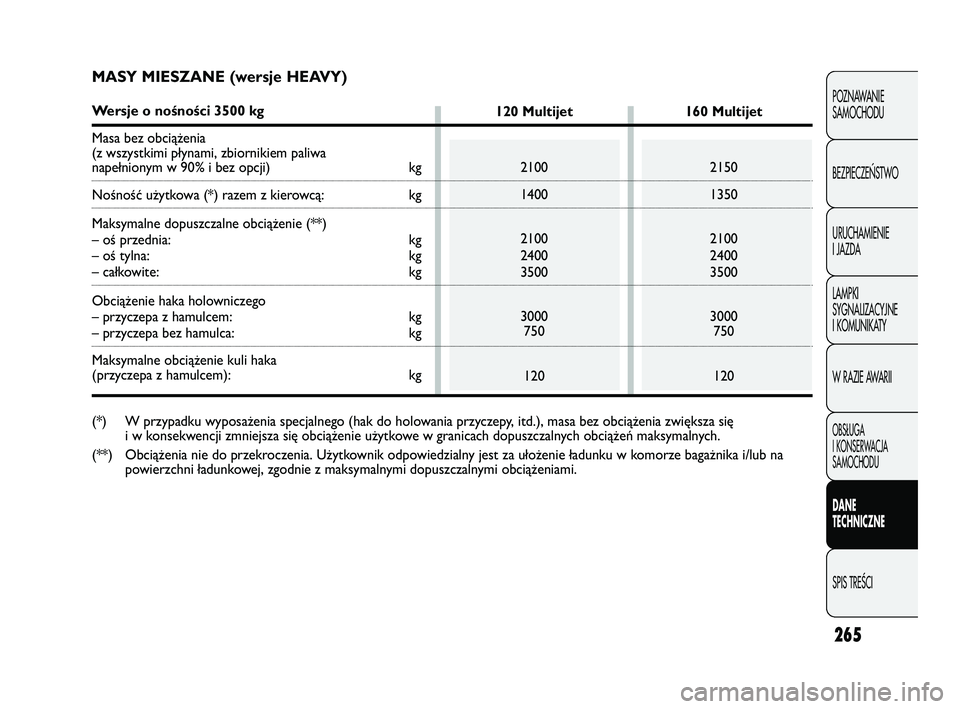

MASY MIESZANE (wersje HEAVY)
Wersje o nośności 3500 kg
Masa bez obciążenia
(z wszystkimi płynami, zbiornikiem paliwa
napełnionym w 90% i bez opcji) kg
Nośność użytkowa (*) razem z kierowcą: kg
Maksymalne dopuszczalne obciążenie (**)
– oś przednia: kg
– oś tylna: kg
– całkowite: kg
Obciążenie haka holowniczego
– przyczepa z hamulcem: kg
– przyczepa bez hamulca: kg
Maksymalne obciążenie kuli haka
(przyczepa z hamulcem): kg
(*) W przypadku wyposażenia specjalnego (hak do holowania przyczepy, itd.), masa bez obciążenia zwiększa się
i w konsekwencji zmniejsza się obciążenie użytkowe w granicach dopuszczalnych obciążeń maksymalnych.
(**) Obciążenia nie do przekroczenia. Użytkownik odpowiedzialny jest za ułożenie ładunku w komorze bagażnika i/lub na
powierzchni ładunkowej, zgodnie z maksymalnymi dopuszczalnymi obciążeniami.120 Multijet
2100
1400
2100
2400
3500
3000
750
120160 Multijet
2150
1350
2100
2400
3500
3000
750
120
231-276 DUCATO LUM PL 9ed.qxd 15-04-2011 8:50 Pagina 265

266
POZNAWANIE
SAMOCHODU
BEZPIECZE¡STWO
URUCHAMIENIE I
JAZDA
LAMPKI
SYGNALIZACYJNE I
KOMUNIKATY
W RAZIE AWARII
OBS¸UGA I
KONSERWACJA
SAMOCHODU
DANE
TECHNICZNE
SPIS TREÂCI
120 Multijet
2215
785
1630
1650
3000
2500
750
100160 Multijet
2265
735
1630
1650
3000
2500
750
100 100 Multijet
2200
800
1630
1650
3000
2000
750
100100 Multijet
2200÷2285
1015÷1100
1750
1900
3300
2000
750
100120 Multijet
2215÷2300
1000÷1085
1750
1900
3300
2500
750
100160 Multijet
2265÷2350
950÷1035
1750
1900
3300
2500
750
100

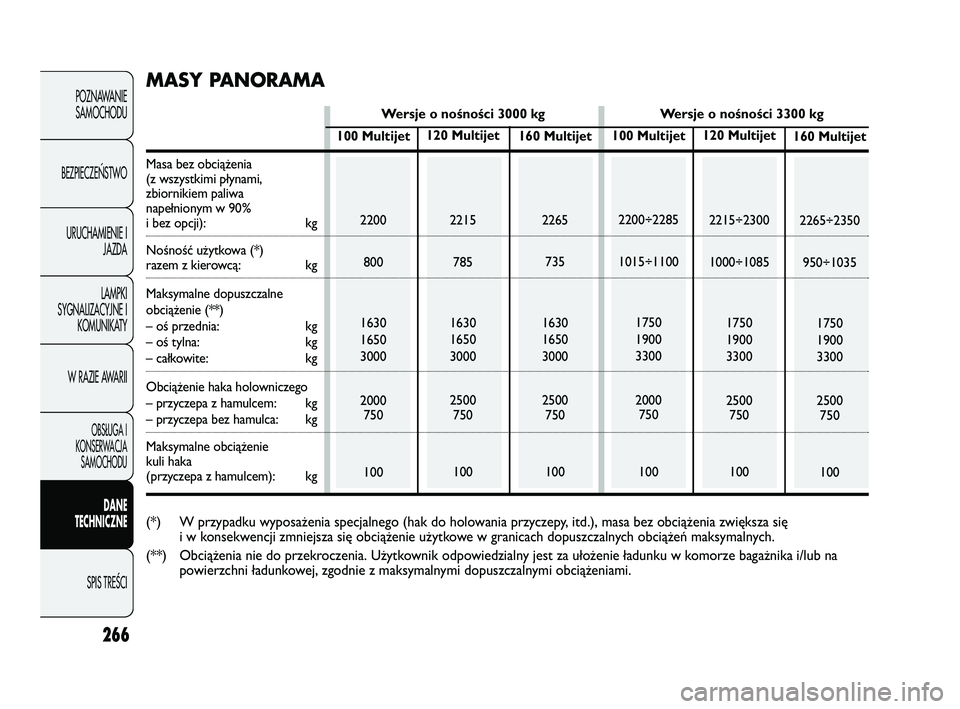

MASY PANORAMA
Wersje o nośności 3000 kg Wersje o nośności 3300 kg
Masa bez obciążenia
(z wszystkimi płynami,
zbiornikiem paliwa
napełnionym w 90%
i bez opcji): kg
Nośność użytkowa (*)
razem z kierowcą: kg
Maksymalne dopuszczalne
obciążenie (**)
– oś przednia: kg
– oś tylna: kg
– całkowite: kg
Obciążenie haka holowniczego
– przyczepa z hamulcem: kg
– przyczepa bez hamulca: kg
Maksymalne obciążenie
kuli haka
(przyczepa z hamulcem): kg
(*) W przypadku wyposażenia specjalnego (hak do holowania przyczepy, itd.), masa bez obciążenia zwiększa się
i w konsekwencji zmniejsza się obciążenie użytkowe w granicach dopuszczalnych obciążeń maksymalnych.
(**) Obciążenia nie do przekroczenia. Użytkownik odpowiedzialny jest za ułożenie ładunku w komorze bagażnika i/lub na
powierzchni ładunkowej, zgodnie z maksymalnymi dopuszczalnymi obciążeniami.
231-276 DUCATO LUM PL 9ed.qxd 15-04-2011 8:50 Pagina 266

267
POZNAWANIE
SAMOCHODU
BEZPIECZE¡STWO
URUCHAMIENIE
I JAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
W RAZIE AWARII
OBS¸UGA
I KONSERWACJA
SAMOCHODU
DANE
TECHNICZNE
SPIS TREÂCI
100
Multijet
90 (*)
10/12
11 (▼)
5,88
6,38
2,4 (❏)
0,6
0,62
1,5
5,5
5,5120
Multijet
90 (*)
10/12
11 (▼)
5,9
6,5
2,7 (❏) (❍)
2,9 (■) (●)
0,6
0,62
1,5
5,5
5,5130
Multijet
90 (*)
10/12
11 (▼)
5,9
6,5
2,7 (❏)
0,6
0,62
1,5
5,5
5,5160
Multijet
90 (*)
10/12
11 (▼)
8
9,1
2,9 (■)
0,6
0,62
1,5
5,5
5,5
POJEMNOŚCI
litry litry litry litry
Zbiornik paliwa:
wraz z rezerwą:
Układ chłodzenia silnika:
Miska oleju silnika:Miska oleju silnika i filtr:
Skrzynia biegów/
mechanizm różnicowy:
Układ hydrauliczny hamulców
z ABS:
ASR/ESP:
Hydrauliczny układ
wspomagania przekładni
kierowniczej:
Zbiornik płynu
do spryskiwaczy:
ze spryskiwaczami reflektorów:
(*) We wszystkich wersjach możliwe jest zamówienie zbiornika paliwa o pojemności 120 litrów.
W wyposażeniu „Rekreacyjnym” możliwe jest zamówienie zbiornika paliwa o pojemności 60 litrów.
(▼) Z Webasto: 11,15 litra – Nagrzewnica pod siedzeniem 600 cc: 11,6 litra – Nagrzewnica tylna 900cc: 11,9 litra
(▲) W przypadku szczególnie zimnych klimatycznych zaleca się mieszaninę 60% PARAFLU
UPi 40% wody destylowanej.
(❍) Skrzynia biegów MLGU
(●) Skrzynia biegów M38Zalecane paliwa
Produkty oryginalne
Olej napędowy autoryzowany
(Specyfikacja EN 590)
Mieszanka wody destylowanej
i płynu PARAFLU
UPpo 50% (▲)
SELENIA WR P.E.
TUTELA CAR EXPERYA (❏)
TUTELA CAR MATRYX (■)
TUTELA TOP 4
TUTELA CAR GI/E
Mieszanka wody i płynu
TUTELA
PROFESSIONAL SC 35
231-276 DUCATO LUM PL 9ed.qxd 15-04-2011 8:50 Pagina 267

Zgodnie z Wykazem
czynności przeglądów
okresowych
Mechaniczne skrzynie
biegów i mechanizmy
różnicowe
Mechaniczne skrzynie
biegów i mechanizmy
różnicowe
Przeguby homokinetyczne
po stronie koła
Przeguby homokinetyczne
strona mechanizmu
różnicowego
Przeguby homokinetyczne
strona mechanizmu
różnicowego
Wspomaganie hydrauliczne
kierownicy Smary
268
POZNAWANIE
SAMOCHODU
BEZPIECZE¡STWO
URUCHAMIENIE I
JAZDA
LAMPKI
SYGNALIZACYJNE I
KOMUNIKATY
W RAZIE AWARII
OBS¸UGA I
KONSERWACJA
SAMOCHODU
DANE
TECHNICZNE
SPIS TREÂCI
SELENIA WR P.E.(▲)
Contractual Technical
Reference N° 510.D07
TUTELA CAR EXPERYA
Contractual Technical
Reference Nr F178.B06
TUTELA CAR MATRYX
Contractual Technical
Reference NrF108.F02
TUTELA STAR 500
TUTELA MRM ZERO
TUTELA STAR 325
Contractual Technical
Reference Nr F301.D03
TUTELA GI/E
Contractual Technical
Reference Nr F001.C94Olej na bazie syntetycznej o lepkości SAE 5W-30,
kwalifikacja FIAT 9.55535- S1
Olej syntetyczny o lepkości SAE 75W-80
Przewyższa specyfikację API GL-4
Olej syntetyczny o lepkości SAE 75W-85.
Przewyższa specyfikację API GL-4
Smar na bazie mydeł litowych z dwusiarczkiem
molibdenu. Konsystencja NL.GI. 2
Smar na bazie mydeł litowych.
Konsystencja NL.GI. 0
Smar syntetyczny na bazie poliuretanu do wysokich
temperatur. Konsystencja NL.GI. 2
Olej do układu wspomagania kierownicy i przekładni
automatycznych. Przewyższa specyfikację
ATF DEXRON III
(▲) W przypadku silników Diesla, w sytuacjach awaryjnych, kiedy nie są dostępne produkty oryginalne, akceptowalne są oleje z osiągami minimalnymi ACEA C2;
w tym przypadku nie są gwarantowane optymalne osiągi silnika i jeżeli wystąpią trudności w możliwości wymiany oleju należy zwrócić się do ASO Fiata.
Użycie produktów o parametrach niższych w stosunku do ACEA C2 może spowodować poważne uszkodzenie silnika i utratę gwarancji.
W szczególnie trudnych warunkach klimatycznych należy zwrócić się do ASO Fiata odnośnie do zastosowania właściwego produktu PETRONAS
LUBRICANTS. Oleje smarujące
dla silników na
olej napędowy
Oleje
i smary dla
przekazywania
napędu
silnika

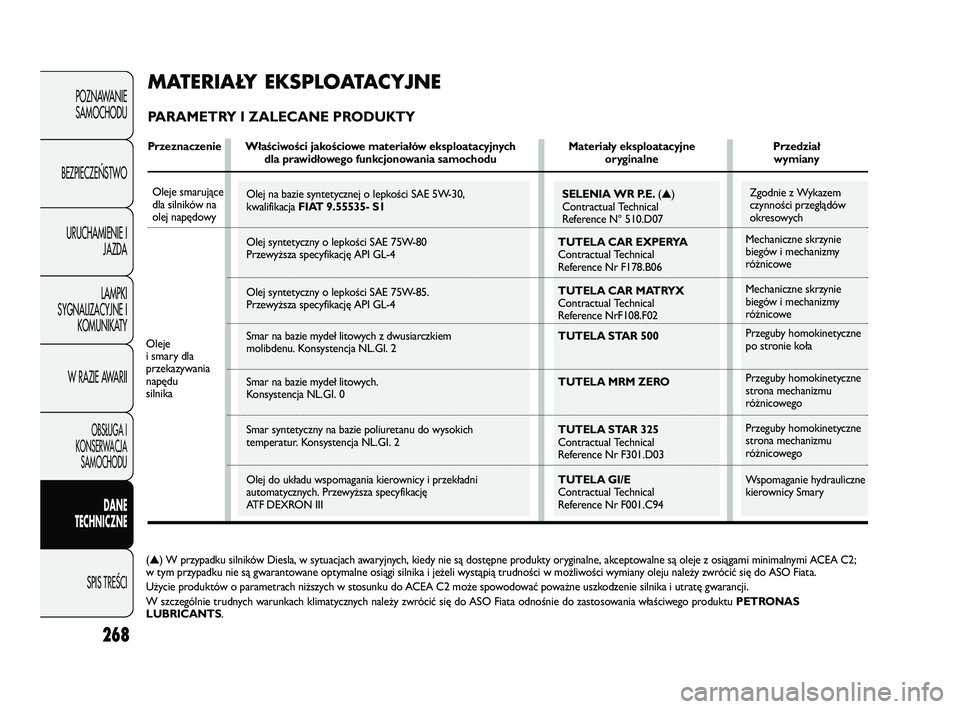

MATERIAŁY EKSPLOATACYJNE
PARAMETRY I ZALECANE PRODUKTY
Przeznaczenie Właściwości jakościowe materiałów eksploatacyjnych Materiały eksploatacyjne Przedział dla prawidłowego funkcjonowania samochodu oryginalne wymiany
231-276 DUCATO LUM PL 9ed.qxd 15-04-2011 8:50 Pagina 268

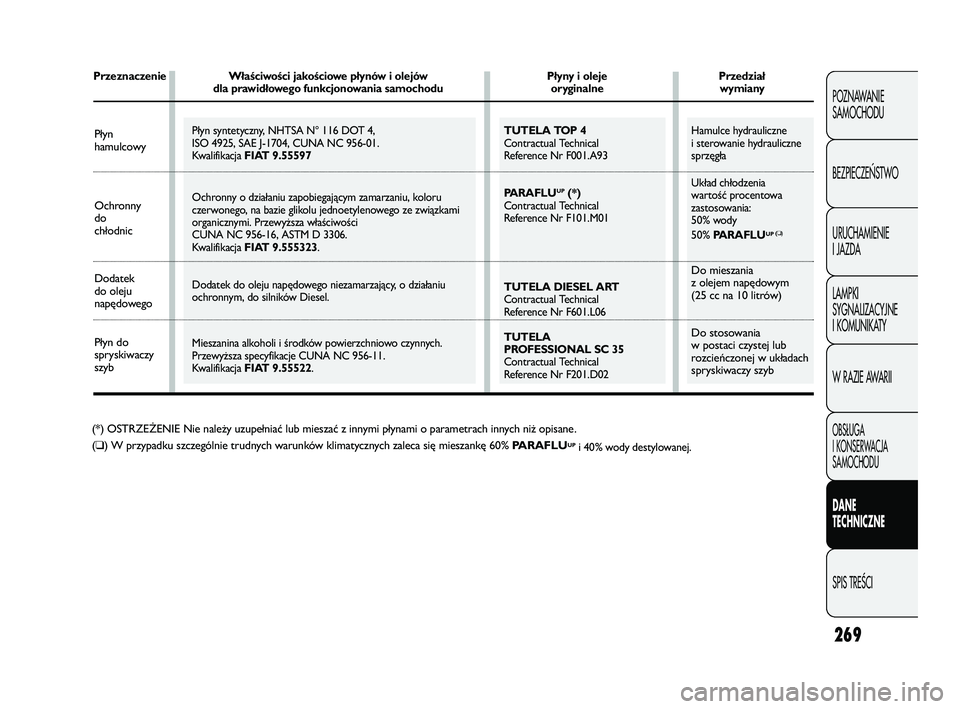

Płyn syntetyczny, NHTSA N° 116 DOT 4,
ISO 4925, SAE J-1704, CUNA NC 956-01.
Kwalifikacja FIAT 9.55597
Ochronny o działaniu zapobiegającym zamarzaniu, koloru
czerwonego, na bazie glikolu jednoetylenowego ze związkami
organicznymi. Przewyższa właściwości
CUNA NC 956-16, ASTM D 3306.
Kwalifikacja FIAT 9.555323.
Dodatek do oleju napędowego niezamarzający, o działaniu
ochronnym, do silników Diesel.
Mieszanina alkoholi i środków powierzchniowo czynnych.
Przewyższa specyfikacje CUNA NC 956-11.
Kwalifikacja FIAT 9.55522.TUTELA TOP 4
Contractual Technical
Reference Nr F001.A93
PARAFLU
UP(*)
Contractual Technical
Reference Nr F101.M01
TUTELA DIESEL ART
Contractual Technical
Reference Nr F601.L06
TUTELA
PROFESSIONAL SC 35
Contractual Technical
Reference Nr F201.D02
Hamulce hydrauliczne
i sterowanie hydrauliczne
sprzęgła
Układ chłodzenia
wartość procentowa
zastosowania:
50% wody
50% PARAFLU
UP (
❑)
Do mieszania
z olejem napędowym
(25 cc na 10 litrów)
Do stosowania
w postaci czystej lub
rozcieńczonej w układach
spryskiwaczy szyb
269
POZNAWANIE
SAMOCHODU
BEZPIECZE¡STWO
URUCHAMIENIE
I JAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
W RAZIE AWARII
OBS¸UGA
I KONSERWACJA
SAMOCHODU
DANE
TECHNICZNE
SPIS TREÂCI
Płyn
hamulcowy
Ochronny
do
chłodnic
Dodatek
do oleju
napędowego
Płyn do
spryskiwaczy
szyb
(*) OSTRZEŻENIE Nie należy uzupełniać lub mieszać z innymi płynami o parametrach innych niż opisane.
(❑) W przypadku szczególnie trudnych warunków klimatycznych zaleca się mieszankę 60% PARAFLU
UPi 40% wody destylowanej. Przeznaczenie Właściwości jakościowe płynów i olejów Płyny i oleje Przedział
dla prawidłowego funkcjonowania samochodu oryginalne wymiany
231-276 DUCATO LUM PL 9ed.qxd 15-04-2011 8:50 Pagina 269

270
POZNAWANIE
SAMOCHODU
BEZPIECZE¡STWO
URUCHAMIENIE I
JAZDA
LAMPKI
SYGNALIZACYJNE I
KOMUNIKATY
W RAZIE AWARII
OBS¸UGA I
KONSERWACJA
SAMOCHODU
DANE
TECHNICZNE
SPIS TREÂCI
7,3
6,9
7,5
6,8
7,0
6,5
6,8
6,7
6,9
7,2
7,67,3
7,6
7,2
7,5
7,5
7,8
8,2
8,6
7,9
7,8
8,68,9
9,3
10,2
8,2
8,5
8,3
8,8
8,9
9,4
9,9
10,2

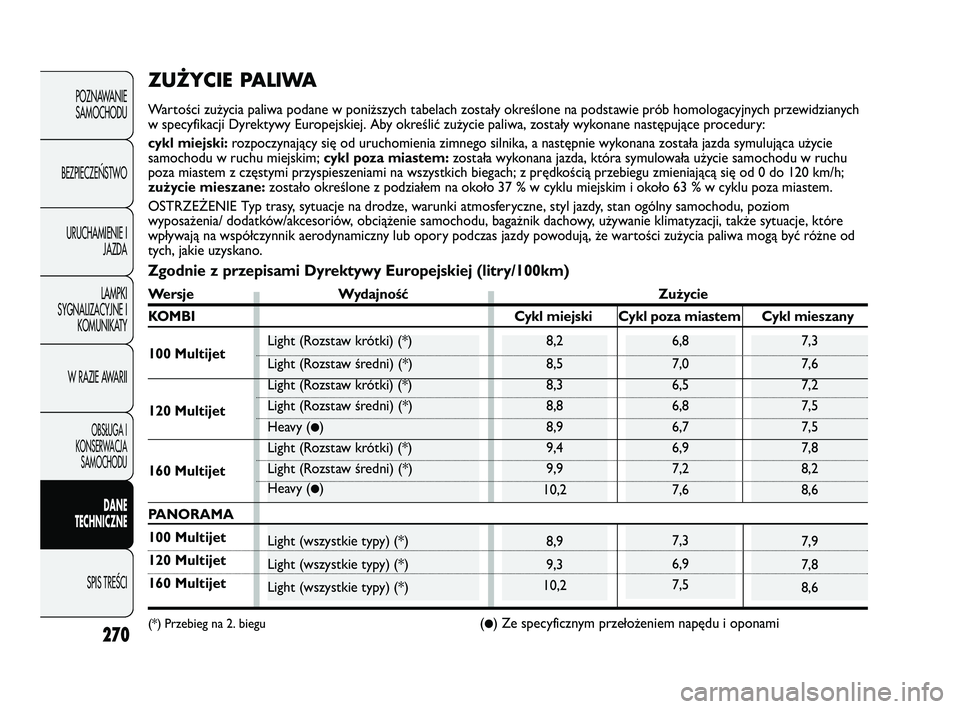

ZUŻYCIE PALIWA
Wartości zużycia paliwa podane w poniższych tabelach zostały określone na podstawie prób homologacyjnych przewidzianych
w specyfikacji Dyrektywy Europejskiej. Aby określić zużycie paliwa, zostały wykonane następujące procedury:
cykl miejski:rozpoczynający się od uruchomienia zimnego silnika, a następnie wykonana została jazda symulująca użycie
samochodu w ruchu miejskim; cykl poza miastem:została wykonana jazda, która symulowała użycie samochodu w ruchu
poza miastem z częstymi przyspieszeniami na wszystkich biegach; z prędkością przebiegu zmieniającą się od 0 do 120 km/h;
zużycie mieszane: zostało określone z podziałem na około 37 % w cyklu miejskim i około 63 % w cyklu poza miastem.
OSTRZEŻENIE Typ trasy, sytuacje na drodze, warunki atmosferyczne, styl jazdy, stan ogólny samochodu, poziom
wyposażenia/ dodatków/akcesoriów, obciążenie samochodu, bagażnik dachowy, używanie klimatyzacji, także sytuacje, które
wpływają na współczynnik aerodynamiczny lub opory podczas jazdy powodują, że wartości zużycia paliwa mogą być różne od
tych, jakie uzyskano.
100 Multijet
120 Multijet
160 Multijet
Light (wszystkie typy) (*)
Light (wszystkie typy) (*)
Light (wszystkie typy) (*)
Light (Rozstaw krótki) (*)
Light (Rozstaw średni) (*)
Light (Rozstaw krótki) (*)
Light (Rozstaw średni) (*)
Heavy (
●)
Light (Rozstaw krótki) (*)
Light (Rozstaw średni) (*)
Heavy (
●)
Zgodnie z przepisami Dyrektywy Europejskiej (litry/100km)
Wersje Wydajność Zużycie
KOMBI Cykl miejski Cykl poza miastem Cykl mieszany
PANORAMA
100 Multijet
120 Multijet
160 Multijet
(*) Przebieg na 2. biegu (●) Ze specyficznym przełożeniem napędu i oponami
231-276 DUCATO LUM PL 9ed.qxd 15-04-2011 8:50 Pagina 270

271
POZNAWANIE
SAMOCHODU
BEZPIECZE¡STWO
URUCHAMIENIE
I JAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
W RAZIE AWARII
OBS¸UGA
I KONSERWACJA
SAMOCHODU
DANE
TECHNICZNE
SPIS TREÂCI
Light (wszystkie typy) (*)
Light (wszystkie typy) (*)
Light (wszystkie typy) (*)
Light (Rozstaw krótki) (*)
Light (Rozstaw średni) (*)
Light (Rozstaw krótki) (*)
Light (Rozstaw średni) (*)
Heavy (
●)
Light (Rozstaw krótki) (*)
Light (Rozstaw średni) (*)
Heavy (
●)
208
206
226
193
200
190
199
199
207
216
226

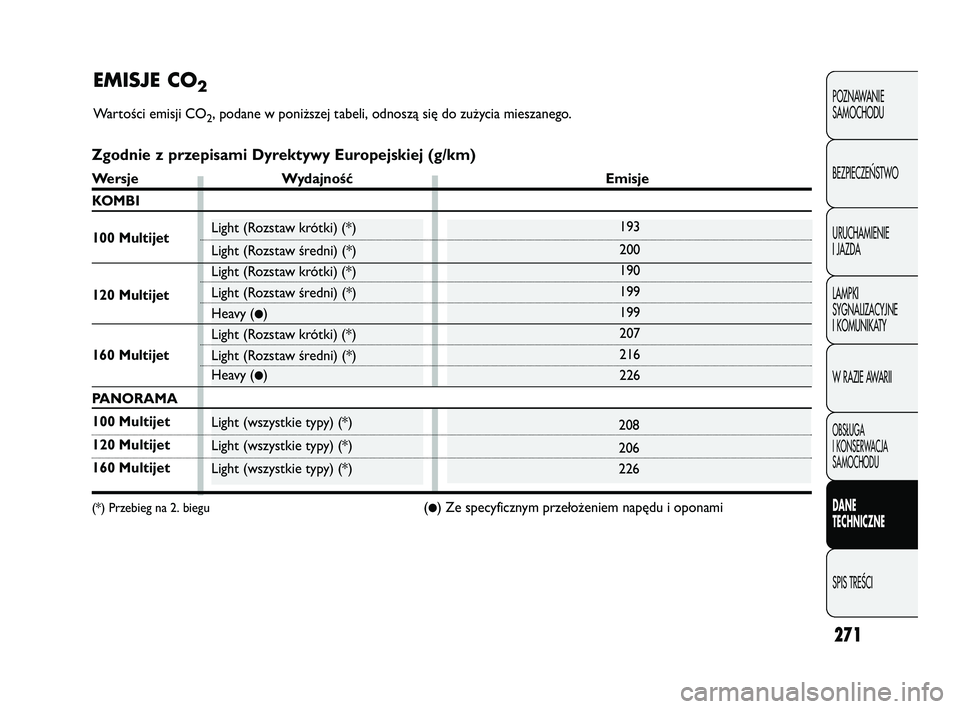

EMISJE CO2
Wartości emisji CO2, podane w poniższej tabeli, odnoszą się do zużycia mieszanego.
100 Multijet
120 Multijet
160 Multijet
Zgodnie z przepisami Dyrektywy Europejskiej (g/km)
Wersje Wydajność Emisje
KOMBI
PANORAMA
100 Multijet
120 Multijet
160 Multijet
(*) Przebieg na 2. biegu (●) Ze specyficznym przełożeniem napędu i oponami
231-276 DUCATO LUM PL 9ed.qxd 15-04-2011 8:50 Pagina 271
