2008 FIAT DUCATO Instrukcja obsługi (in Polish)

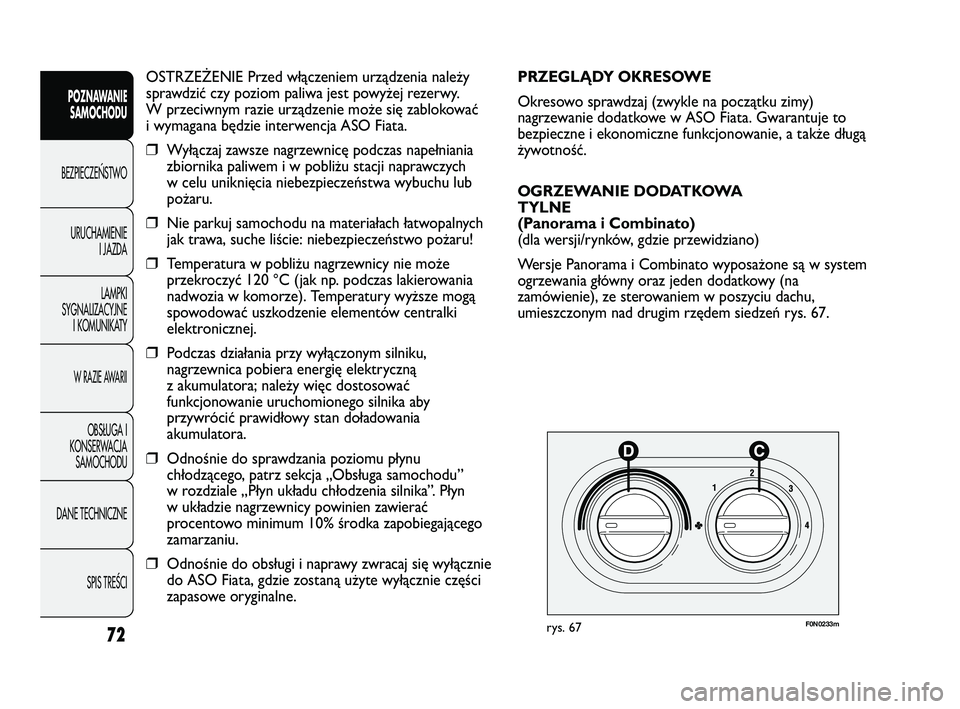

OSTRZEŻENIE Przed włączeniem urządzenia należy
sprawdzić czy poziom paliwa jest powyżej rezerwy.
W przeciwnym razie urządzenie może się zablokować
i wymagana będzie interwencja ASO Fiata.
❒Wyłączaj zawsze nagrzewnicę podczas napełniania
zbiornika paliwem i w pobliżu stacji naprawczych
w celu uniknięcia niebezpieczeństwa wybuchu lub
pożaru.
❒Nie parkuj samochodu na materiałach łatwopalnych
jak trawa, suche liście: niebezpieczeństwo pożaru!
❒Temperatura w pobliżu nagrzewnicy nie może
przekroczyć 120 °C (jak np. podczas lakierowania
nadwozia w komorze). Temperatury wyższe mogą
spowodować uszkodzenie elementów centralki
elektronicznej.
❒Podczas działania przy wyłączonym silniku,
nagrzewnica pobiera energię elektryczną
z akumulatora; należy więc dostosować
funkcjonowanie uruchomionego silnika aby
przywrócić prawidłowy stan doładowania
akumulatora.
❒Odnośnie do sprawdzania poziomu płynu
chłodzącego, patrz sekcja „Obsługa samochodu”
w rozdziale „Płyn układu chłodzenia silnika”. Płyn
w układzie nagrzewnicy powinien zawierać
procentowo minimum 10% środka zapobiegającego
zamarzaniu.
❒Odnośnie do obsługi i naprawy zwracaj się wyłącznie
do ASO Fiata, gdzie zostaną użyte wyłącznie części
zapasowe oryginalne.
72
POZNAWANIE
SAMOCHODU
BEZPIECZE¡STWO
URUCHAMIENIE
I JAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
W RAZIE AWARII
OBS¸UGA I
KONSERWACJA
SAMOCHODU
DANE TECHNICZNE
SPIS TREÂCI
F0N0233mrys. 67
PRZEGLĄDY OKRESOWE
Okresowo sprawdzaj (zwykle na początku zimy)
nagrzewanie dodatkowe w ASO Fiata. Gwarantuje to
bezpieczne i ekonomiczne funkcjonowanie, a także długą
żywotność.
OGRZEWANIE DODATKOWA
TYLNE
(Panorama i Combinato)
(dla wersji/rynków, gdzie przewidziano)
Wersje Panorama i Combinato wyposażone są w system
ogrzewania główny oraz jeden dodatkowy (na
zamówienie), ze sterowaniem w poszyciu dachu,
umieszczonym nad drugim rzędem siedzeń rys. 67.
037-128 DUCATO LUM PL 7ed.qxd 6/21/10 6:11 PM Strona 72

73
POZNAWANIE
SAMOCHODU
BEZPIECZE¡STWO
URUCHAMIENIE
I JAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
W RAZIE AWARII
OBS¸UGA
I KONSERWACJA
SAMOCHODU
DANE TECHNICZNE
SPIS TREÂCI

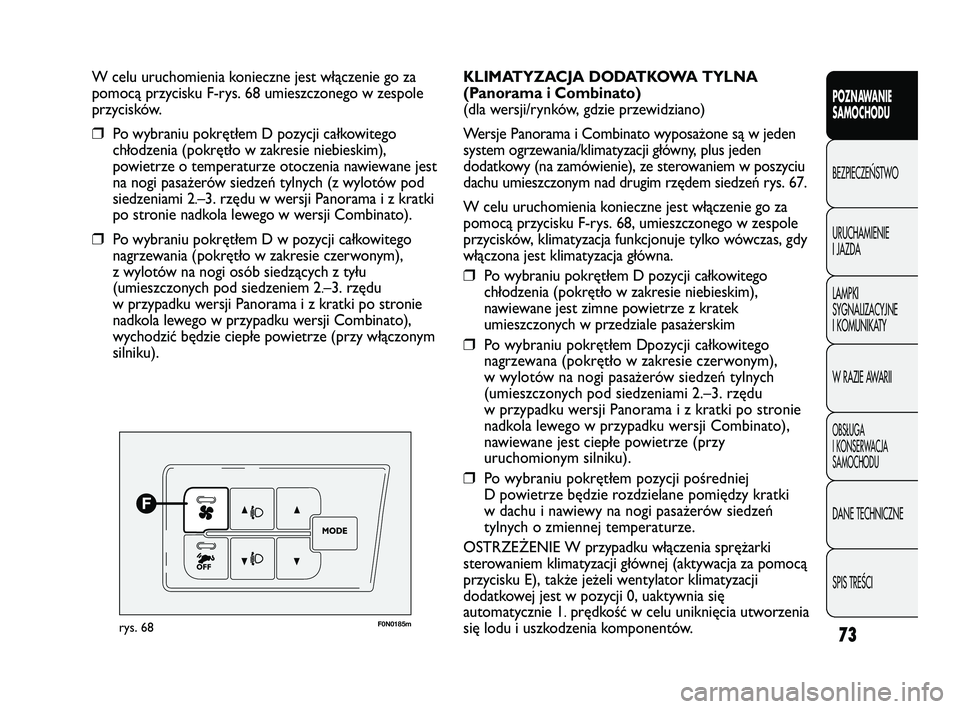

W celu uruchomienia konieczne jest włączenie go za
pomocą przycisku F-rys. 68 umieszczonego w zespole
przycisków.
❒Po wybraniu pokrętłem D pozycji całkowitego
chłodzenia (pokrętło w zakresie niebieskim),
powietrze o temperaturze otoczenia nawiewane jest
na nogi pasażerów siedzeń tylnych (z wylotów pod
siedzeniami 2
.–3. rzędu w wersji Panorama i z kratki
po stronie nadkola lewego w wersji Combinato).
❒Po wybraniu pokrętłem D w pozycji całkowitego
nagrzewania (pokrętło w zakresie czerwonym),
z wylotów na nogi osób siedzących z tyłu
(umieszczonych pod siedzeniem 2
.–3. rzędu
w przypadku wersji Panorama i z kratki po stronie
nadkola lewego w przypadku wersji Combinato),
wychodzić będzie ciepłe powietrze (przy włączonym
silniku).
F0N0185mrys. 68
KLIMATYZACJA DODATKOWA TYLNA
(Panorama i Combinato)
(dla wersji/rynków, gdzie przewidziano)
Wersje Panorama i Combinato wyposażone są w jeden
system ogrzewania/klimatyzacji główny, plus jeden
dodatkowy (na zamówienie), ze sterowaniem w poszyciu
dachu umieszczonym nad drugim rzędem siedzeń rys. 67.
W celu uruchomienia konieczne jest włączenie go za
pomocą przycisku F-rys. 68, umieszczonego w zespole
przycisków, klimatyzacja funkcjonuje tylko wówczas, gdy
włączona jest klimatyzacja główna.
❒Po wybraniu pokrętłem D pozycji całkowitego
chłodzenia (pokrętło w zakresie niebieskim),
nawiewane jest zimne powietrze z kratek
umieszczonych w przedziale pasażerskim
❒Po wybraniu pokrętłem Dpozycji całkowitego
nagrzewana (pokrętło w zakresie czerwonym),
w wylotów na nogi pasażerów siedzeń tylnych
(umieszczonych pod siedzeniami 2.–3. rzędu
w przypadku wersji Panorama i z kratki po stronie
nadkola lewego w przypadku wersji Combinato),
nawiewane jest ciepłe powietrze (przy
uruchomionym silniku).
❒Po wybraniu pokrętłem pozycji pośredniej
D powietrze będzie rozdzielane pomiędzy kratki
w dachu i nawiewy na nogi pasażerów siedzeń
tylnych o zmiennej temperaturze.
OSTRZEŻENIE W przypadku włączenia sprężarki
sterowaniem klimatyzacji głównej (aktywacja za pomocą
przycisku E), także jeżeli wentylator klimatyzacji
dodatkowej jest w pozycji 0, uaktywnia się
automatycznie 1
.prędkość w celu uniknięcia utworzenia
się lodu i uszkodzenia komponentów.
037-128 DUCATO LUM PL 7ed.qxd 6/21/10 6:11 PM Strona 73

74
POZNAWANIE
SAMOCHODU
BEZPIECZE¡STWO
URUCHAMIENIE
I JAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
W RAZIE AWARII
OBS¸UGA I
KONSERWACJA
SAMOCHODU
DANE TECHNICZNE
SPIS TREÂCI
F0N0030mrys. 69F0N0032mrys. 71
F0N0031mrys. 70

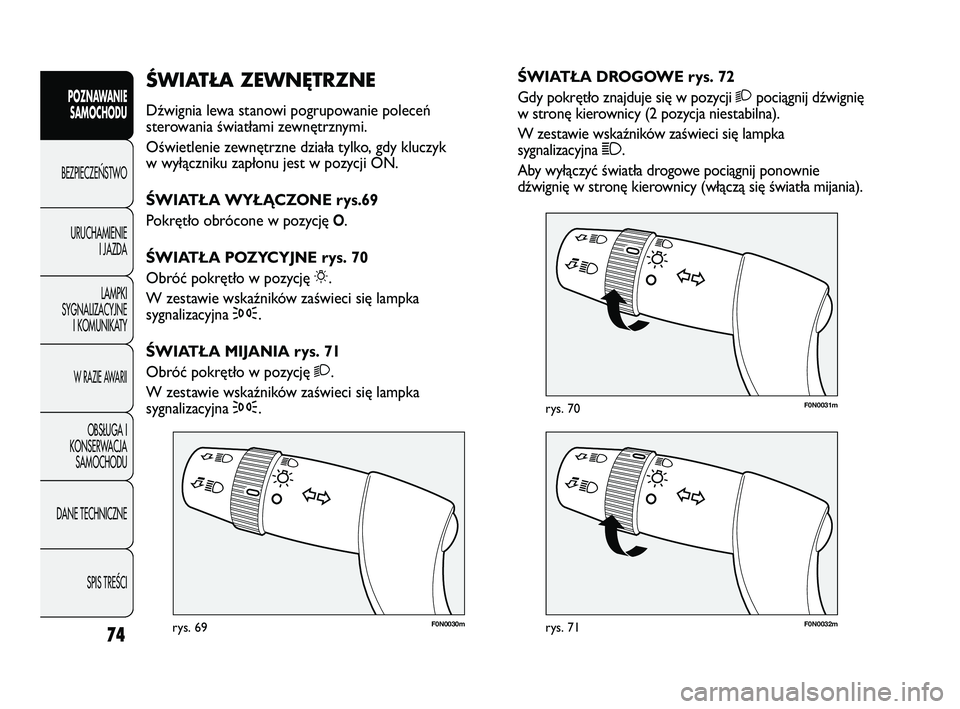

ŚWIATŁA DROGOWE rys. 72
Gdy pokrętło znajduje się w pozycji 2pociągnij dźwignię
w stronę kierownicy (2 pozycja niestabilna).
W zestawie wskaźników zaświeci się lampka
sygnalizacyjna 1.
Aby wyłączyć światła drogowe pociągnij ponownie
dźwignię w stronę kierownicy (włączą się światła mijania).ŚWIATŁA ZEWNĘTRZNE
Dźwignia lewa stanowi pogrupowanie poleceń
sterowania światłami zewnętrznymi.
Oświetlenie zewnętrzne działa tylko, gdy kluczyk
w wyłączniku zapłonu jest w pozycji ON.
ŚWIATŁA WYŁĄCZONE rys.69
Pokrętło obrócone w pozycję
O.
ŚWIATŁA POZYCYJNE rys. 70
Obróć pokrętło w pozycję 6.
W zestawie wskaźników zaświeci się lampka
sygnalizacyjna 3.
ŚWIATŁA MIJANIA rys. 71
Obróć pokrętło w pozycję 2.
W zestawie wskaźników zaświeci się lampka
sygnalizacyjna 3.
037-128 DUCATO LUM PL 7ed.qxd 6/21/10 6:11 PM Strona 74

75
POZNAWANIE
SAMOCHODU
BEZPIECZE¡STWO
URUCHAMIENIE
I JAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
W RAZIE AWARII
OBS¸UGA
I KONSERWACJA
SAMOCHODU
DANE TECHNICZNE
SPIS TREÂCI
F0N0033mrys. 72
F0N0034mrys. 73

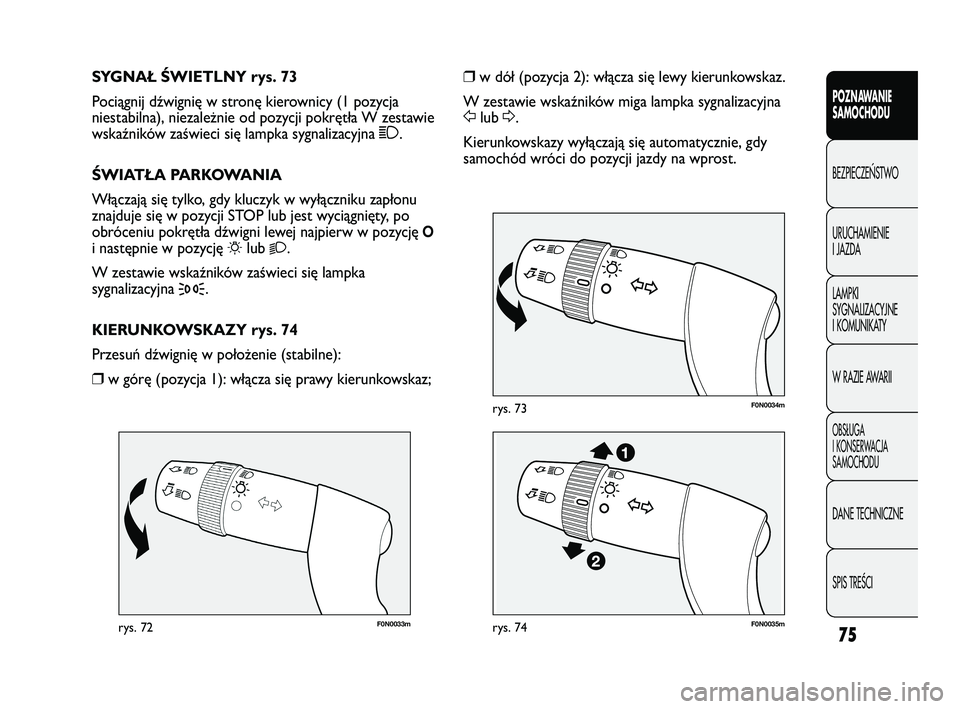

❒w dół (pozycja 2): włącza się lewy kierunkowskaz.
W zestawie wskaźników miga lampka sygnalizacyjna
Flub D.
Kierunkowskazy wyłączają się automatycznie, gdy
samochód wróci do pozycji jazdy na wprost. SYGNAŁ ŚWIETLNY rys. 73
Pociągnij dźwignię w stronę kierownicy (1 pozycja
niestabilna), niezależnie od pozycji pokrętła W zestawie
wskaźników zaświeci się lampka sygnalizacyjna 1.
ŚWIATŁA PARKOWANIA
Włączają się tylko, gdy kluczyk w wyłączniku zapłonu
znajduje się w pozycji STOP lub jest wyciągnięty, po
obróceniu pokrętła dźwigni lewej najpierw w pozycję
O
i następnie w pozycję 6lub 2.
W zestawie wskaźników zaświeci się lampka
sygnalizacyjna
3.
KIERUNKOWSKAZY rys. 74
Przesuń dźwignię w położenie (stabilne):
❒w górę (pozycja 1): włącza się prawy kierunkowskaz;
F0N0035mrys. 74
037-128 DUCATO LUM PL 7ed.qxd 6/21/10 6:11 PM Strona 75

76
POZNAWANIE
SAMOCHODU
BEZPIECZE¡STWO
URUCHAMIENIE
I JAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
W RAZIE AWARII
OBS¸UGA I
KONSERWACJA
SAMOCHODU
DANE TECHNICZNE
SPIS TREÂCI
F0N0036mrys. 75

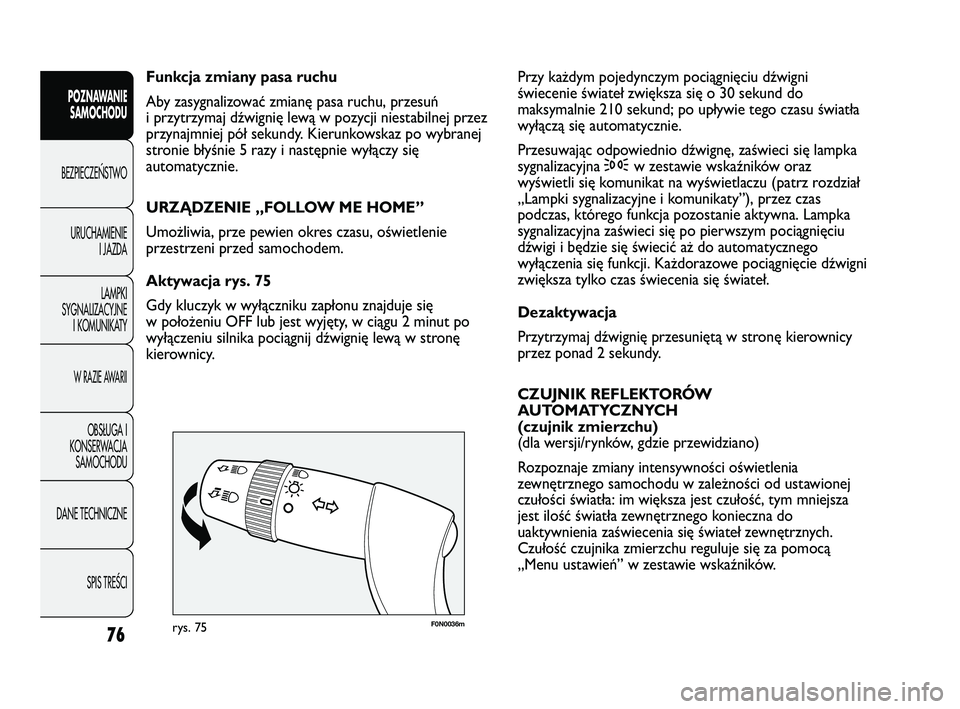

Przy każdym pojedynczym pociągnięciu dźwigni
świecenie świateł zwiększa się o 30 sekund do
maksymalnie 210 sekund; po upływie tego czasu światła
wyłączą się automatycznie.
Przesuwając odpowiednio dźwignę, zaświeci się lampka
sygnalizacyjna 3w zestawie wskaźników oraz
wyświetli się komunikat na wyświetlaczu (patrz rozdział
„Lampki sygnalizacyjne i komunikaty”), przez czas
podczas, którego funkcja pozostanie aktywna. Lampka
sygnalizacyjna zaświeci się po pierwszym pociągnięciu
dźwigi i będzie się świecić aż do automatycznego
wyłączenia się funkcji. Każdorazowe pociągnięcie dźwigni
zwiększa tylko czas świecenia się świateł.
Dezaktywacja
Przytrzymaj dźwignię przesuniętą w stronę kierownicy
przez ponad 2 sekundy.
CZUJNIK REFLEKTORÓW
AUTOMATYCZNYCH
(czujnik zmierzchu)
(dla wersji/rynków, gdzie przewidziano)
Rozpoznaje zmiany intensywności oświetlenia
zewnętrznego samochodu w zależności od ustawionej
czułości światła: im większa jest czułość, tym mniejsza
jest ilość światła zewnętrznego konieczna do
uaktywnienia zaświecenia się świateł zewnętrznych.
Czułość czujnika zmierzchu reguluje się za pomocą
„Menu ustawień” w zestawie wskaźników. Funkcja zmiany pasa ruchu
Aby zasygnalizować zmianę pasa ruchu, przesuń
i przytrzymaj dźwignię lewą w pozycji niestabilnej przez
przynajmniej pół sekundy. Kierunkowskaz po wybranej
stronie błyśnie 5 razy i następnie wyłączy się
automatycznie.
URZĄDZENIE „FOLLOW ME HOME”
Umożliwia, prze pewien okres czasu, oświetlenie
przestrzeni przed samochodem.
Aktywacja rys. 75
Gdy kluczyk w wyłączniku zapłonu znajduje się
w położeniu OFF lub jest wyjęty, w ciągu 2 minut po
wyłączeniu silnika pociągnij dźwignię lewą w stronę
kierownicy.
037-128 DUCATO LUM PL 7ed.qxd 6/21/10 6:11 PM Strona 76

77
POZNAWANIE
SAMOCHODU
BEZPIECZE¡STWO
URUCHAMIENIE
I JAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
W RAZIE AWARII
OBS¸UGA
I KONSERWACJA
SAMOCHODU
DANE TECHNICZNE
SPIS TREÂCI
F0N0037mrys. 76

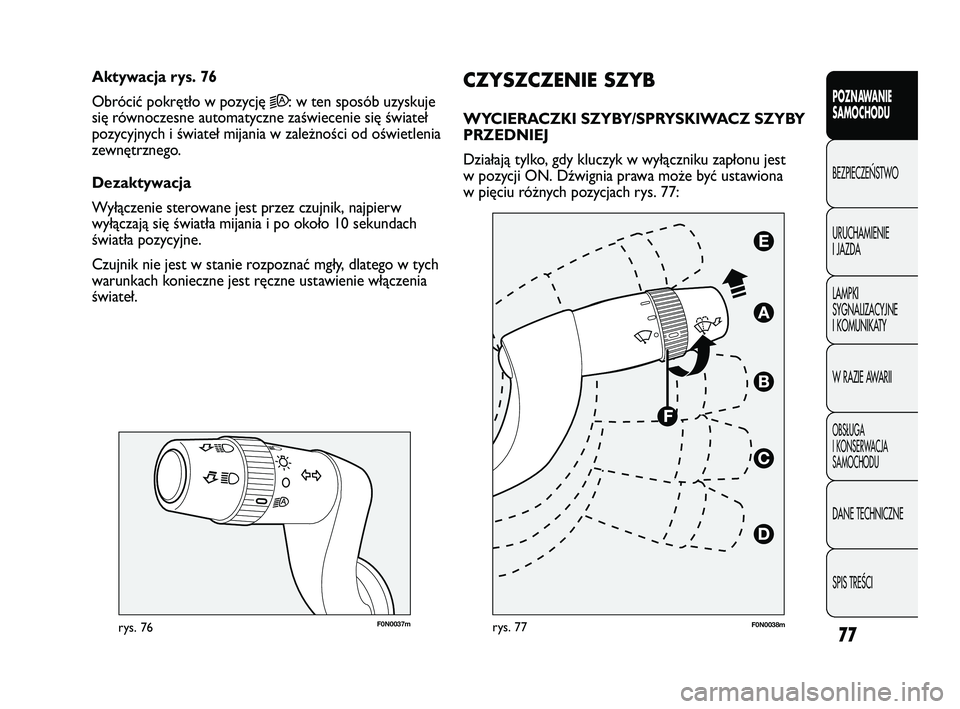

CZYSZCZENIE SZYB
WYCIERACZKI SZYBY/SPRYSKIWACZ SZYBY
PRZEDNIEJ
Działają tylko, gdy kluczyk w wyłączniku zapłonu jest
w pozycji ON. Dźwignia prawa może być ustawiona
w pięciu różnych pozycjach rys. 77: Aktywacja rys. 76
Obrócić pokrętło w pozycję
2A: w ten sposób uzyskuje
się równoczesne automatyczne zaświecenie się świateł
pozycyjnych i świateł mijania w zależności od oświetlenia
zewnętrznego.
Dezaktywacja
Wyłączenie sterowane jest przez czujnik, najpierw
wyłączają się światła mijania i po około 10 sekundach
światła pozycyjne.
Czujnik nie jest w stanie rozpoznać mgły, dlatego w tych
warunkach konieczne jest ręczne ustawienie włączenia
świateł.
rys. 77F0N0038m
037-128 DUCATO LUM PL 7ed.qxd 6/21/10 6:11 PM Strona 77

78
POZNAWANIE
SAMOCHODU
BEZPIECZE¡STWO
URUCHAMIENIE
I JAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
W RAZIE AWARII
OBS¸UGA I
KONSERWACJA
SAMOCHODU
DANE TECHNICZNE
SPIS TREÂCI
F0N0039mrys. 78

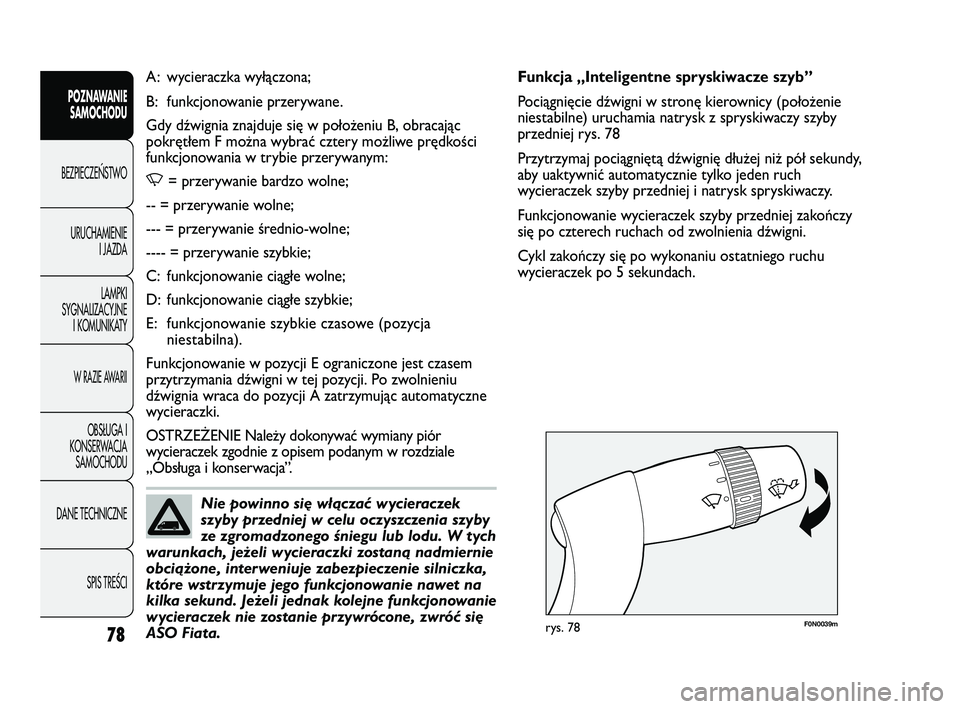

Funkcja „Inteligentne spryskiwacze szyb”
Pociągnięcie dźwigni w stronę kierownicy (położenie
niestabilne) uruchamia natrysk z spryskiwaczy szyby
przedniej rys. 78
Przytrzymaj pociągniętą dźwignię dłużej niż pół sekundy,
aby uaktywnić automatycznie tylko jeden ruch
wycieraczek szyby przedniej i natrysk spryskiwaczy.
Funkcjonowanie wycieraczek szyby przedniej zakończy
się po czterech ruchach od zwolnienia dźwigni.
Cykl zakończy się po wykonaniu ostatniego ruchu
wycieraczek po 5 sekundach. A: wycieraczka wyłączona;
B: funkcjonowanie przerywane.
Gdy dźwignia znajduje się w położeniu B, obracając
pokrętłem F można wybrać cztery możliwe prędkości
funkcjonowania w trybie przerywanym:
,= przerywanie bardzo wolne;
-- = przerywanie wolne;
--- = przerywanie średnio-wolne;
---- = przerywanie szybkie;
C: funkcjonowanie ciągłe wolne;
D: funkcjonowanie ciągłe szybkie;
E: funkcjonowanie szybkie czasowe (pozycja
niestabilna).
Funkcjonowanie w pozycji E ograniczone jest czasem
przytrzymania dźwigni w tej pozycji. Po zwolnieniu
dźwignia wraca do pozycji A zatrzymując automatyczne
wycieraczki.
OSTRZEŻENIE Należy dokonywać wymiany piór
wycieraczek zgodnie z opisem podanym w rozdziale
„Obsługa i konserwacja”.
Nie powinno się włączać wycieraczek
szyby przedniej w celu oczyszczenia szyby
ze zgromadzonego śniegu lub lodu. W tych
warunkach, jeżeli wycieraczki zostaną nadmiernie
obciążone, interweniuje zabezpieczenie silniczka,
które wstrzymuje jego funkcjonowanie nawet na
kilka sekund. Jeżeli jednak kolejne funkcjonowanie
wycieraczek nie zostanie przywrócone, zwróć się
ASO Fiata.
037-128 DUCATO LUM PL 7ed.qxd 6/21/10 6:11 PM Strona 78

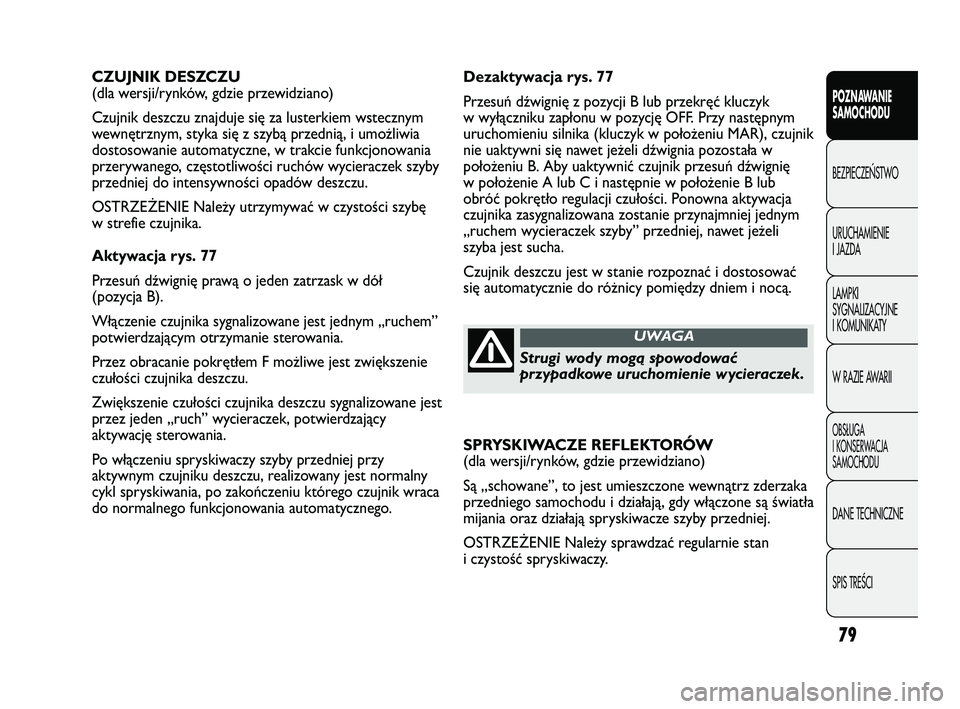

79
POZNAWANIE
SAMOCHODU
BEZPIECZE¡STWO
URUCHAMIENIE
I JAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
W RAZIE AWARII
OBS¸UGA
I KONSERWACJA
SAMOCHODU
DANE TECHNICZNE
SPIS TREÂCI
Dezaktywacja rys. 77
Przesuń dźwignię z pozycji B lub przekręć kluczyk
w wyłączniku zapłonu w pozycję OFF. Przy następnym
uruchomieniu silnika (kluczyk w położeniu MAR), czujnik
nie uaktywni się nawet jeżeli dźwignia pozostała w
położeniu B. Aby uaktywnić czujnik przesuń dźwignię
w położenie A lub C i następnie w położenie B lub
obróć pokrętło regulacji czułości. Ponowna aktywacja
czujnika zasygnalizowana zostanie przynajmniej jednym
„ruchem wycieraczek szyby” przedniej, nawet jeżeli
szyba jest sucha.
Czujnik deszczu jest w stanie rozpoznać i dostosować
się automatycznie do różnicy pomiędzy dniem i nocą. CZUJNIK DESZCZU
(dla wersji/rynków, gdzie przewidziano)
Czujnik deszczu znajduje się za lusterkiem wstecznym
wewnętrznym, styka się z szybą przednią, i umożliwia
dostosowanie automatyczne, w trakcie funkcjonowania
przerywanego, częstotliwości ruchów wycieraczek szyby
przedniej do intensywności opadów deszczu.
OSTRZEŻENIE Należy utrzymywać w czystości szybę
w strefie czujnika.
Aktywacja rys. 77
Przesuń dźwignię prawą o jeden zatrzask w dół
(pozycja B).
Włączenie czujnika sygnalizowane jest jednym „ruchem”
potwierdzającym otrzymanie sterowania.
Przez obracanie pokrętłem F możliwe jest zwiększenie
czułości czujnika deszczu.
Zwiększenie czułości czujnika deszczu sygnalizowane jest
przez jeden „ruch” wycieraczek, potwierdzający
aktywację sterowania.
Po włączeniu spryskiwaczy szyby przedniej przy
aktywnym czujniku deszczu, realizowany jest normalny
cykl spryskiwania, po zakończeniu którego czujnik wraca
do normalnego funkcjonowania automatycznego.SPRYSKIWACZE REFLEKTORÓW
(dla wersji/rynków, gdzie przewidziano)
Są „schowane”, to jest umieszczone wewnątrz zderzaka
przedniego samochodu i działają, gdy włączone są światła
mijania oraz działają spryskiwacze szyby przedniej.
OSTRZEŻENIE Należy sprawdzać regularnie stan
i czystość spryskiwaczy.
Strugi wody mogą spowodować
przypadkowe uruchomienie wycieraczek.
UWAGA
037-128 DUCATO LUM PL 7ed.qxd 6/21/10 6:11 PM Strona 79
