2008 FIAT DUCATO Instrukcja obsługi (in Polish)

184
POZNAWANIE
SAMOCHODU
BEZPIECZE¡STWO
URUCHAMIENIE I
JAZDA
LAMPKI
SYGNALIZACYJNE I
KOMUNIKATY
W RAZIE AWARII
OBS¸UGA I
KONSERWACJA
SAMOCHODU
DANE TECHNICZNE
SPIS TREÂCI
F0N0828mrys. 181
❒jeżeli natomiast zmierzone ciśnienie wynosi
przynajmniej 3 bary, przywróć prawidłowe ciśnienie
przedstawione w rozdziale „Ciśnienie pompowania”
w „Danych technicznych” (gdy silnik jest uruchomiony
i zaciągnięty hamulec ręczny) i kontynuuj jazdę;
❒skieruj się, jadąc mimo wszystko bardzo ostrożnie, do
najbliższej ASO Fiata.
Należy absolutnie poinformować, że
opona została naprawiona przy użyciu
zestawu szybkiej naprawy opon. Należy
przekazać ulotkę personelowi, który zajmie się
naprawą opony przy użyciu zestawu naprawy
opon.
UWAGA
W przypadku użycia opon innych niż te,
które dostarczono wraz z samochodem,
może nie być możliwa ich naprawa.
W przypadku wymiany opon, zaleca się
stosować tylko takie, jakie zaleca producent .
Należy zwrócić się do ASO Fiata.
UWAGA

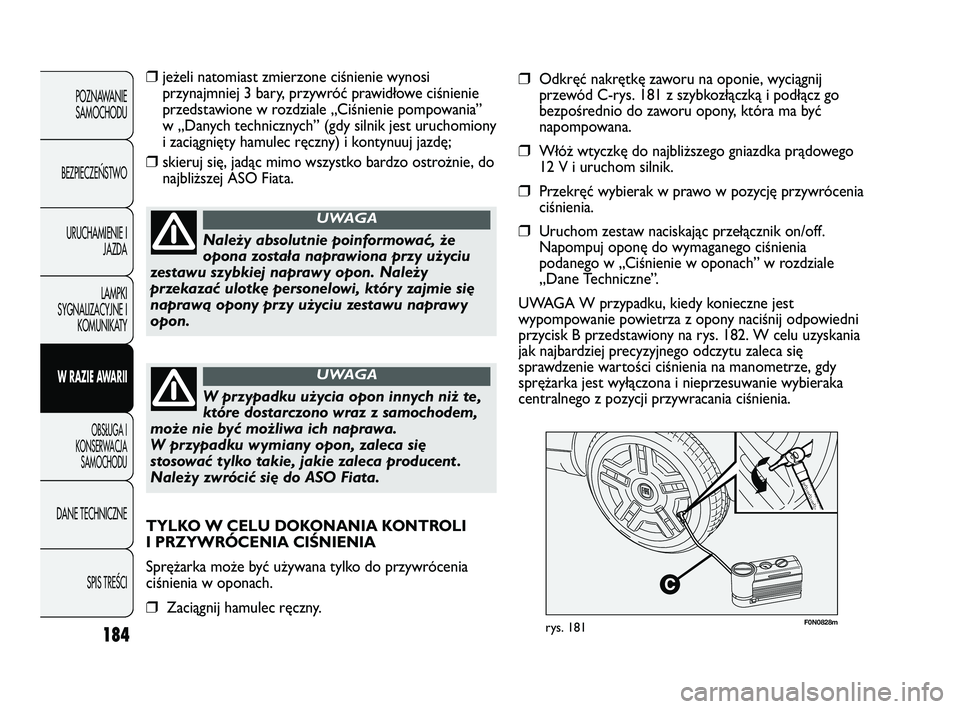

❒Odkręć nakrętkę zaworu na oponie, wyciągnij
przewód C-rys. 181 z szybkozłączką i podłącz go
bezpośrednio do zaworu opony, która ma być
napompowana.
❒Włóż wtyczkę do najbliższego gniazdka prądowego
12 V i uruchom silnik.
❒Przekręć wybierak w prawo w pozycję przywrócenia
ciśnienia.
❒Uruchom zestaw naciskając przełącznik on/off.
Napompuj oponę do wymaganego ciśnienia
podanego w „Ciśnienie w oponach” w rozdziale
„Dane Techniczne”.
UWAGA W przypadku, kiedy konieczne jest
wypompowanie powietrza z opony naciśnij odpowiedni
przycisk B przedstawiony na rys. 182. W celu uzyskania
jak najbardziej precyzyjnego odczytu zaleca się
sprawdzenie wartości ciśnienia na manometrze, gdy
sprężarka jest wyłączona i nieprzesuwanie wybieraka
centralnego z pozycji przywracania ciśnienia.
TYLKO W CELU DOKONANIA KONTROLI
I PRZYWRÓCENIA CIŚNIENIA
Sprężarka może być używana tylko do przywrócenia
ciśnienia w oponach.
❒Zaciągnij hamulec ręczny.
173-206 DUCATO LUM PL 8ed.qxd 28-10-2010 8:16 Pagina 184

185
POZNAWANIE
SAMOCHODU
BEZPIECZE¡STWO
URUCHAMIENIE I
JAZDA
LAMPKI
SYGNALIZACYJNE I
KOMUNIKATY
W RAZIE AWARII
OBS¸UGA I
KONSERWACJA
SAMOCHODU
DANE TECHNICZNE
SPIS TREÂCI
B
F0N0830mrys. 182
F0N0829mrys. 183
WYMIANA ŻARÓWKI
ZALECENIA OGÓLNE
❒Gdy żarówka nie świeci się, przed jej wymianą
sprawdź czy nie jest przepalony odnośny bezpiecznik:
rozmieszczenie bezpieczników podane jest
w rozdziale „Wymiana bezpieczników”;
❒przed wymianą żarówki sprawdź czy nie są
skorodowane odnośne styki;
❒przepalone żarówki należy wymieniać na nowe tego
samego typu i mocy;
❒po wymianie żarówki reflektorów, ze względów
bezpieczeństwa, sprawdzaj zawsze ustawienie świateł. PROCEDURA WYMIANY BUTLI
Aby wymienić butlę procedura jest następująca:
❒przesuń przycisk A-rys. 183 aby zwolnić część
zamienną;
❒włóż nową butlę i naciśnij do momentu nastąpienia
połączenia automatycznego.
Żarówkę halogenową należy trzymać
wyłącznie za część metalową. Jeżeli
bańka szklana zostanie dotknięta ręką,
spowoduje to zmniejszenie intensywności światła
oraz zmniejszy się jej trwałość. W przypadku
niezamierzonego dotknięcia, przetrzeć bańkę
szklaną żarówki szmatką zwilżoną alkoholem
i pozostawić do wyschnięcia.
173-206 DUCATO LUM PL 8ed.qxd 28-10-2010 8:16 Pagina 185

186
POZNAWANIE
SAMOCHODU
BEZPIECZE¡STWO
URUCHAMIENIE I
JAZDA
LAMPKI
SYGNALIZACYJNE I
KOMUNIKATY
W RAZIE AWARII
OBS¸UGA I
KONSERWACJA
SAMOCHODU
DANE TECHNICZNE
SPIS TREÂCI
F0N0078mrys. 184
Zmiany lub naprawy instalacji
elektrycznej (centralki elektroniczne)
wykonane niewłaściwie i bez uwzględnienia
parametrów technicznych instalacji, mogą
spowodować niewłaściwe funkcjonowanie
i grozić pożarem.
UWAGA
Żarówki halogenowe zawierają wewnątrz
sprężony gaz, w razie rozbicia można się
zranić kawałkami szkła.
UWAGA
OSTRZEŻENIE Na powierzchni wewnętrznej reflektora
może wystąpić lekkie zaparowanie: nie oznacza to
uszkodzenia, ale jest zjawiskiem naturalnym
spowodowanym niską temperaturą i wysoką
wilgotnością powietrza; znika zaraz po zaświeceniu
reflektorów. Obecność kropel wewnątrz reflektora
oznacza przenikanie wody do jego wnętrza; należy
zwrócić się do ASO Fiata.

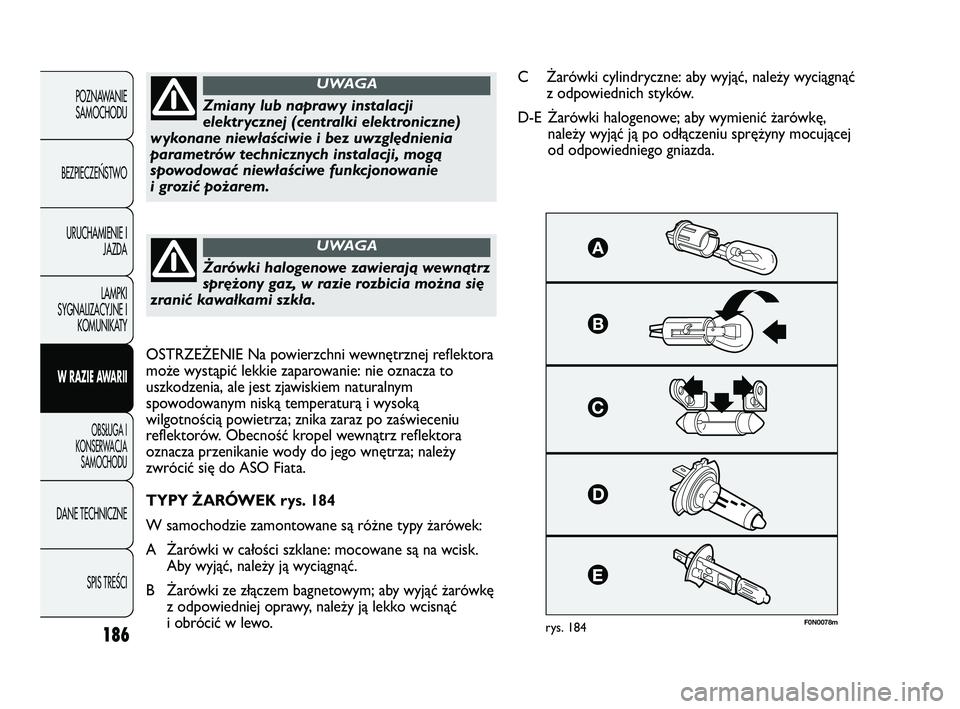

TYPY ŻARÓWEK rys. 184
W samochodzie zamontowane są różne typy żarówek:
A Żarówki w całości szklane: mocowane są na wcisk.
Aby wyjąć, należy ją wyciągnąć.
B Żarówki ze złączem bagnetowym; aby wyjąć żarówkę
z odpowiedniej oprawy, należy ją lekko wcisnąć
i obrócić w lewo.C Żarówki cylindryczne: aby wyjąć, należy wyciągnąć
z odpowiednich styków.
D-E Żarówki halogenowe; aby wymienić żarówkę,
należy wyjąć ją po odłączeniu sprężyny mocującej
od odpowiedniego gniazda.
173-206 DUCATO LUM PL 8ed.qxd 28-10-2010 8:16 Pagina 186

187
POZNAWANIE
SAMOCHODU
BEZPIECZE¡STWO
URUCHAMIENIE I
JAZDA
LAMPKI
SYGNALIZACYJNE I
KOMUNIKATY
W RAZIE AWARII
OBS¸UGA I
KONSERWACJA
SAMOCHODU
DANE TECHNICZNE
SPIS TREÂCI
H1
H7
W5W
H1
PY21W
W16WF(*)/WY5W(▼)
PY21W
W5W
P21/5W
P21/5W
P21W
P21W
P21W
P21W
C5W
12V10W
12V10WD
D
A
–
B
A
B
A
B
B
B
–
–
–
A
C
C55W
55W
5W
55W
21W
16W(*)/5W(▼)
21W
5W
5W
5W
21W
21W
21W
21W
5W
10W
10W
(*) wersje XL i rekreacyjne
(▼) wszystkie inne wersje

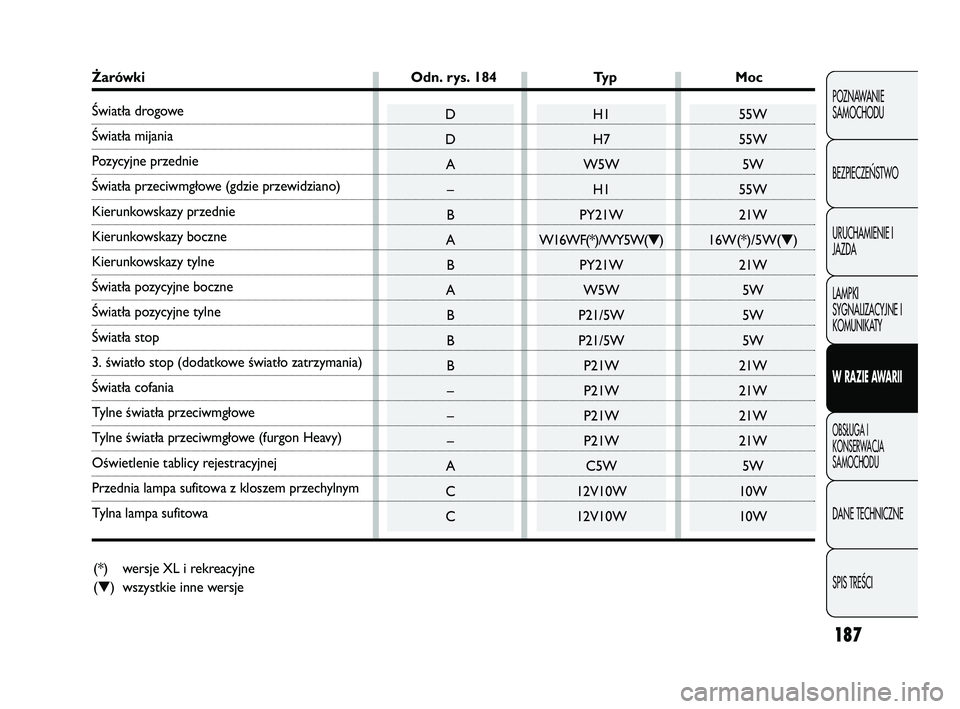

Żarówki Odn. rys. 184 Typ Moc
Światła drogowe
Światła mijania
Pozycyjne przednie
Światła przeciwmgłowe (gdzie przewidziano)
Kierunkowskazy przednie
Kierunkowskazy boczne
Kierunkowskazy tylne
Światła pozycyjne boczne
Światła pozycyjne tylne
Światła stop
3. światło stop (dodatkowe światło zatrzymania)
Światła cofania
Tylne światła przeciwmgłowe
Tylne światła przeciwmgłowe (furgon Heavy)
Oświetlenie tablicy rejestracyjnej
Przednia lampa sufitowa z kloszem przechylnym
Tylna lampa sufitowa
173-206 DUCATO LUM PL 8ed.qxd 28-10-2010 8:16 Pagina 187

188
POZNAWANIE
SAMOCHODU
BEZPIECZE¡STWO
URUCHAMIENIE I
JAZDA
LAMPKI
SYGNALIZACYJNE I
KOMUNIKATY
W RAZIE AWARII
OBS¸UGA I
KONSERWACJA
SAMOCHODU
DANE TECHNICZNE
SPIS TREÂCI
F0N0079mrys. 185F0N0080mrys. 186
Aby wymienić żarówkę świateł pozycyjnych/mijania
należy wyjąć osłonę A-rys. 186.
Aby wymienić żarówkę świateł pozycyjnych/mijania
należy wyjąć osłonę B-rys. 186.
Aby wymienić żarówkę kierunkowskazu należy wyjąć
oprawę żarówki C-rys. 186
Po wymianie, zamocuj poprawnie osłony sprawdzając

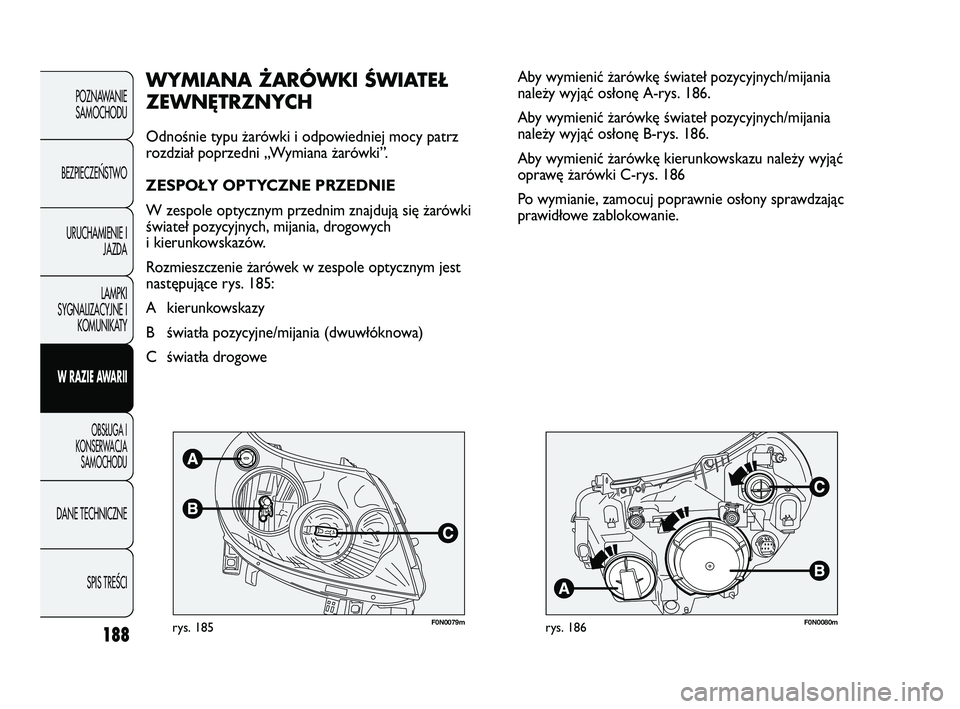

prawidłowe zablokowanie.WYMIANA ŻARÓWKI ŚWIATEŁ
ZEWNĘTRZNYCH
Odnośnie typu żarówki i odpowiedniej mocy patrz
rozdział poprzedni „Wymiana żarówki”.
ZESPOŁY OPTYCZNE PRZEDNIE
W zespole optycznym przednim znajdują się żarówki
świateł pozycyjnych, mijania, drogowych
i kierunkowskazów.
Rozmieszczenie żarówek w zespole optycznym jest
następujące rys. 185:
A kierunkowskazy
B światła pozycyjne/mijania (dwuwłóknowa)
C światła drogowe
173-206 DUCATO LUM PL 8ed.qxd 28-10-2010 8:16 Pagina 188

189
POZNAWANIE
SAMOCHODU
BEZPIECZE¡STWO
URUCHAMIENIE I
JAZDA
LAMPKI
SYGNALIZACYJNE I
KOMUNIKATY
W RAZIE AWARII
OBS¸UGA I
KONSERWACJA
SAMOCHODU
DANE TECHNICZNE
SPIS TREÂCI
F0N0082mrys. 187F0N0083mrys. 188

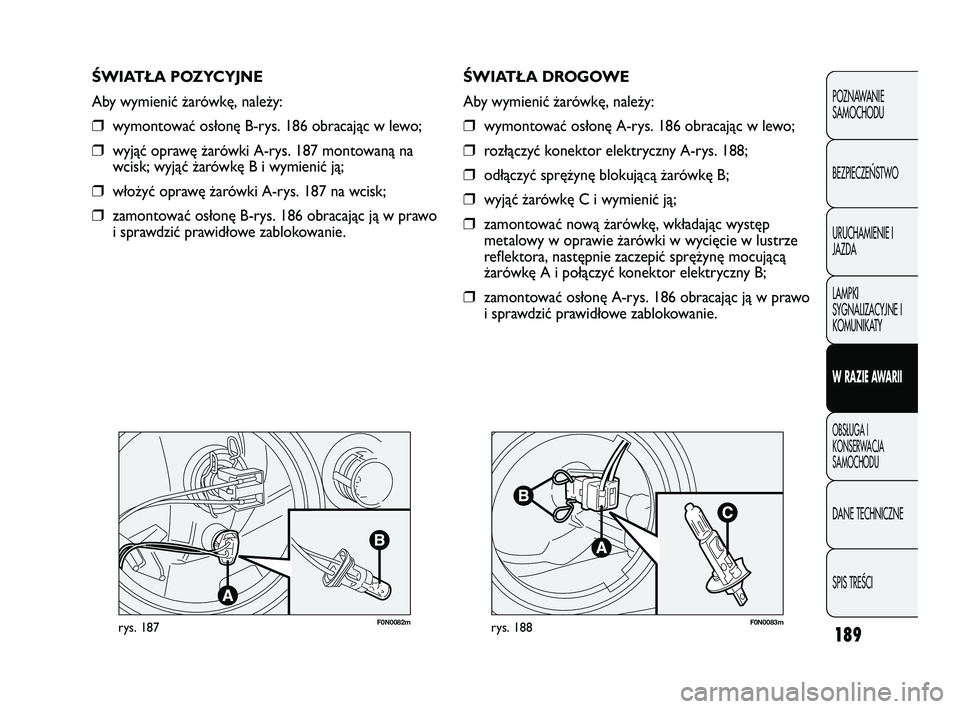

ŚWIATŁA DROGOWE
Aby wymienić żarówkę, należy:
❒wymontować osłonę A-rys. 186 obracając w lewo;
❒rozłączyć konektor elektryczny A-rys. 188;
❒odłączyć sprężynę blokującą żarówkę B;
❒wyjąć żarówkę C i wymienić ją;
❒zamontować nową żarówkę, wkładając występ
metalowy w oprawie żarówki w wycięcie w lustrze
reflektora, następnie zaczepić sprężynę mocującą
żarówkę A i połączyć konektor elektryczny B;
❒zamontować osłonę A-rys. 186 obracając ją w prawo
i sprawdzić prawidłowe zablokowanie. ŚWIATŁA POZYCYJNE
Aby wymienić żarówkę, należy:
❒wymontować osłonę B-rys. 186 obracając w lewo;
❒wyjąć oprawę żarówki A-rys. 187 montowaną na
wcisk; wyjąć żarówkę B i wymienić ją;
❒włożyć oprawę żarówki A-rys. 187 na wcisk;
❒zamontować osłonę B-rys. 186 obracając ją w prawo
i sprawdzić prawidłowe zablokowanie.
173-206 DUCATO LUM PL 8ed.qxd 28-10-2010 8:16 Pagina 189

190
POZNAWANIE
SAMOCHODU
BEZPIECZE¡STWO
URUCHAMIENIE I
JAZDA
LAMPKI
SYGNALIZACYJNE I
KOMUNIKATY
W RAZIE AWARII
OBS¸UGA I
KONSERWACJA
SAMOCHODU
DANE TECHNICZNE
SPIS TREÂCI
F0N0081mrys. 189

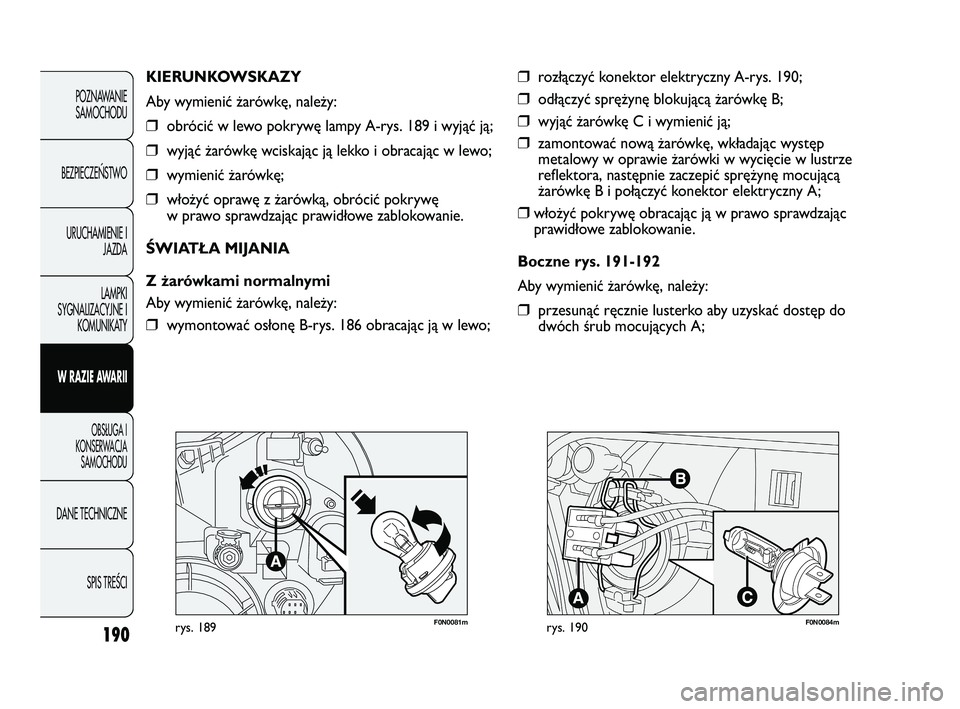

KIERUNKOWSKAZY
Aby wymienić żarówkę, należy:
❒obrócić w lewo pokrywę lampy A-rys. 189 i wyjąć ją;
❒wyjąć żarówkę wciskając ją lekko i obracając w lewo;
❒wymienić żarówkę;
❒włożyć oprawę z żarówką, obrócić pokrywę
w prawo sprawdzając prawidłowe zablokowanie.
ŚWIATŁA MIJANIA
Z żarówkami normalnymi
Aby wymienić żarówkę, należy:
❒wymontować osłonę B-rys. 186 obracając ją w lewo;
❒rozłączyć konektor elektryczny A-rys. 190;
❒odłączyć sprężynę blokującą żarówkę B;
❒wyjąć żarówkę C i wymienić ją;
❒zamontować nową żarówkę, wkładając występ
metalowy w oprawie żarówki w wycięcie w lustrze
reflektora, następnie zaczepić sprężynę mocującą
żarówkę B i połączyć konektor elektryczny A;
❒włożyć pokrywę obracając ją w prawo sprawdzając
prawidłowe zablokowanie.
Boczne rys. 191-192
Aby wymienić żarówkę, należy:
❒przesunąć ręcznie lusterko aby uzyskać dostęp do
dwóch śrub mocujących A;
F0N0084mrys. 190
173-206 DUCATO LUM PL 8ed.qxd 28-10-2010 8:16 Pagina 190

191
POZNAWANIE
SAMOCHODU
BEZPIECZE¡STWO
URUCHAMIENIE I
JAZDA
LAMPKI
SYGNALIZACYJNE I
KOMUNIKATY
W RAZIE AWARII
OBS¸UGA I
KONSERWACJA
SAMOCHODU
DANE TECHNICZNE
SPIS TREÂCI
F0N0169mrys. 191
❒za pomocą śrubokręta krzyżowego z wyposażenia
odkręcić śruby i wyjąć lampę uwalniając ją
z zaczepów.
❒wykręcić za bańkę i wymienić lampę B obracając ją
wlewo.
F0N0170mrys. 192

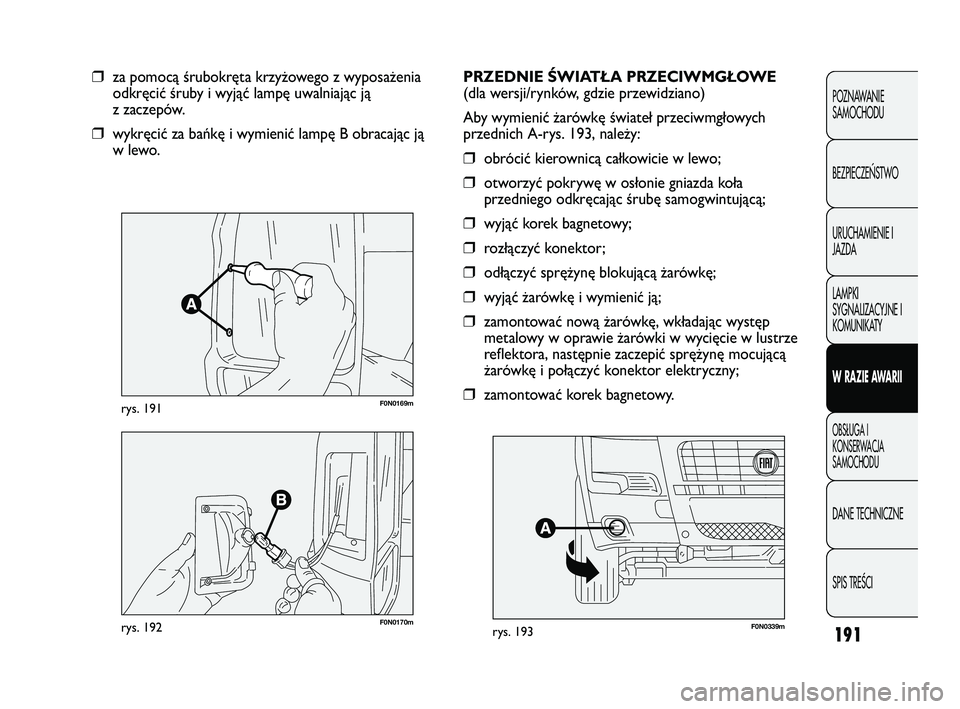

PRZEDNIE ŚWIATŁA PRZECIWMGŁOWE
(dla wersji/rynków, gdzie przewidziano)
Aby wymienić żarówkę świateł przeciwmgłowych
przednich A-rys. 193, należy:
❒obrócić kierownicą całkowicie w lewo;
❒otworzyć pokrywę w osłonie gniazda koła
przedniego odkręcając śrubę samogwintującą;
❒wyjąć korek bagnetowy;
❒rozłączyć konektor;
❒odłączyć sprężynę blokującą żarówkę;
❒wyjąć żarówkę i wymienić ją;
❒zamontować nową żarówkę, wkładając występ
metalowy w oprawie żarówki w wycięcie w lustrze
reflektora, następnie zaczepić sprężynę mocującą
żarówkę i połączyć konektor elektryczny;
❒zamontować korek bagnetowy.
F0N0339mrys. 193
