2008 FIAT DUCATO Instrukcja obsługi (in Polish)

136
POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHAMIENIE I
JAZDA
LAMPKI
SYGNALIZACYJNE I
KOMUNIKATY
W RAZIE AWARII
OBS¸UGA I
KONSERWACJA
SAMOCHODU
DANE TECHNICZNE
SPIS TREÂCI
F0N0125mrys. 150F0M0126mrys. 151
GRUPA 3

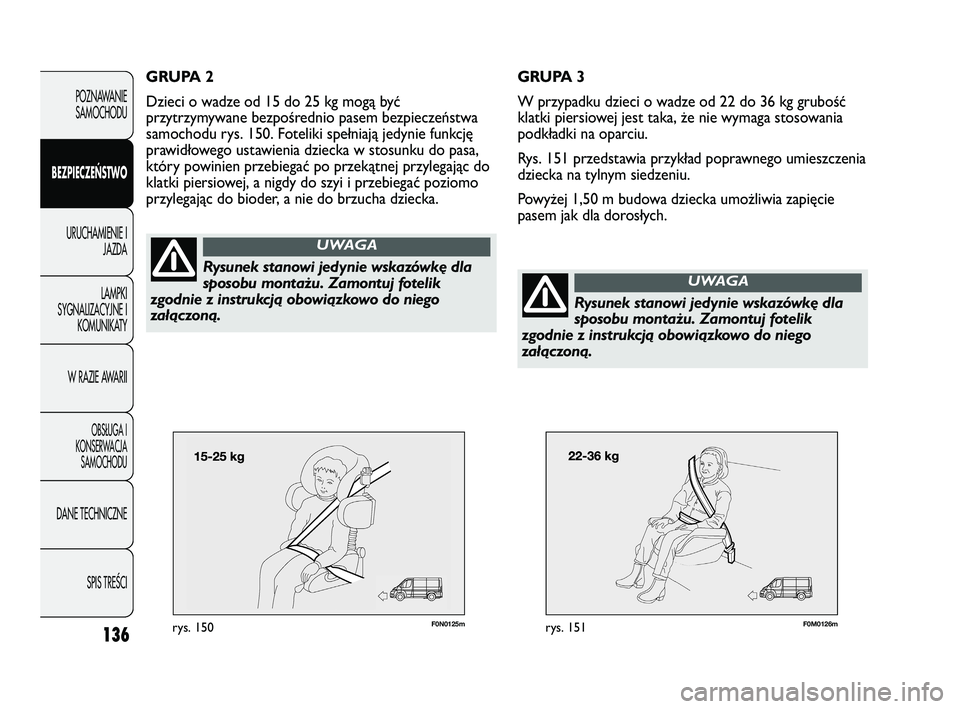

W przypadku dzieci o wadze od 22 do 36 kg grubość
klatki piersiowej jest taka, że nie wymaga stosowania
podkładki na oparciu.
Rys. 151 przedstawia przykład poprawnego umieszczenia
dziecka na tylnym siedzeniu.
Powyżej 1,50 m budowa dziecka umożliwia zapięcie
pasem jak dla dorosłych. GRUPA 2
Dzieci o wadze od 15 do 25 kg mogą być
przytrzymywane bezpośrednio pasem bezpieczeństwa
samochodu rys. 150. Foteliki spełniają jedynie funkcję
prawidłowego ustawienia dziecka w stosunku do pasa,
który powinien przebiegać po przekątnej przylegając do
klatki piersiowej, a nigdy do szyi i przebiegać poziomo
przylegając do bioder, a nie do brzucha dziecka.
Rysunek stanowi jedynie wskazówkę dla
sposobu montażu. Zamontuj fotelik
zgodnie z instrukcją obowiązkowo do niego
załączoną.
UWAGA
Rysunek stanowi jedynie wskazówkę dla
sposobu montażu. Zamontuj fotelik
zgodnie z instrukcją obowiązkowo do niego
załączoną.
UWAGA
129-146 DUCATO LUM PL 7ed.qxd 6/21/10 6:14 PM Strona 136

137
POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHAMIENIE
I JAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
W RAZIE AWARII
OBS¸UGA
I KONSERWACJA
SAMOCHODU
DANE TECHNICZNE
SPIS TREÂCI

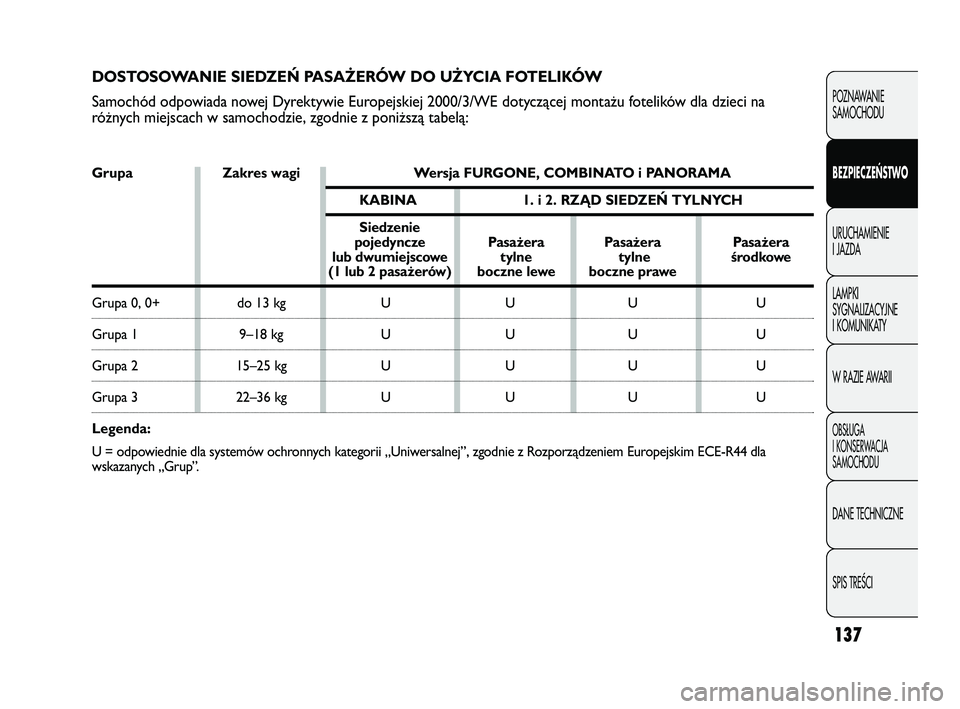

DOSTOSOWANIE SIEDZEŃ PASAŻERÓW DO UŻYCIA FOTELIKÓW
Samochód odpowiada nowej Dyrektywie Europejskiej 2000/3/WE dotyczącej montażu fotelików dla dzieci na
różnych miejscach w samochodzie, zgodnie z poniższą tabelą:
Grupa Zakres wagi Wersja FURGONE, COMBINATO i PANORAMA
KABINA 1. i 2. RZĄD SIEDZEŃ TYLNYCH
Siedzenie
pojedyncze Pasażera Pasażera Pasażera
lub dwumiejscowe tylne tylne środkowe
(1 lub 2 pasażerów) boczne lewe boczne prawe
Grupa 0, 0+ do 13 kg U U U U
Grupa 1 9–18 kg U U U U
Grupa 2 15–25 kg U U U U
Grupa 3 22–36 kg U U U U
Legenda:
U = odpowiednie dla systemów ochronnych kategorii „Uniwersalnej”, zgodnie z Rozporządzeniem Europejskim ECE-R44 dla
wskazanych „Grup”.
129-146 DUCATO LUM PL 7ed.qxd 6/21/10 6:14 PM Strona 137

138
POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHAMIENIE I
JAZDA
LAMPKI
SYGNALIZACYJNE I
KOMUNIKATY
W RAZIE AWARII
OBS¸UGA I
KONSERWACJA
SAMOCHODU
DANE TECHNICZNE
SPIS TREÂCI

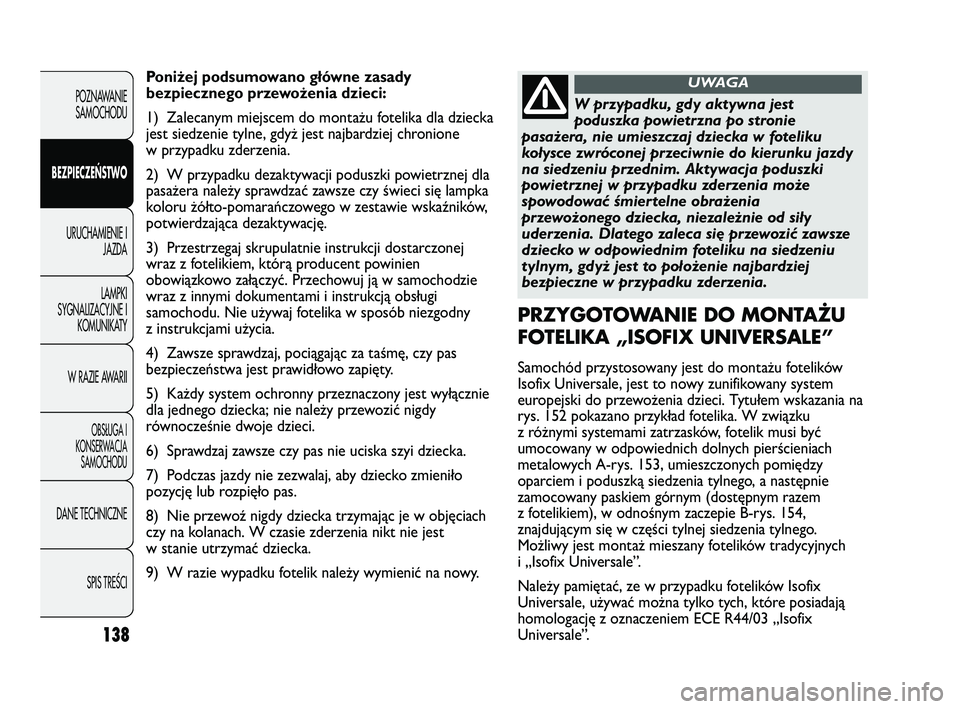

Poniżej podsumowano główne zasady
bezpiecznego przewożenia dzieci:
1) Zalecanym miejscem do montażu fotelika dla dziecka
jest siedzenie tylne, gdyż jest najbardziej chronione
w przypadku zderzenia.
2) W przypadku dezaktywacji poduszki powietrznej dla
pasażera należy sprawdzać zawsze czy świeci się lampka
koloru żółto-pomarańczowego w zestawie wskaźników,
potwierdzająca dezaktywację.
3) Przestrzegaj skrupulatnie instrukcji dostarczonej
wraz z fotelikiem, którą producent powinien
obowiązkowo załączyć. Przechowuj ją w samochodzie
wraz z innymi dokumentami i instrukcją obsługi
samochodu. Nie używaj fotelika w sposób niezgodny
z instrukcjami użycia.
4) Zawsze sprawdzaj, pociągając za taśmę, czy pas
bezpieczeństwa jest prawidłowo zapięty.
5) Każdy system ochronny przeznaczony jest wyłącznie
dla jednego dziecka; nie należy przewozić nigdy
równocześnie dwoje dzieci.
6) Sprawdzaj zawsze czy pas nie uciska szyi dziecka.
7) Podczas jazdy nie zezwalaj, aby dziecko zmieniło
pozycję lub rozpięło pas.
8) Nie przewoź nigdy dziecka trzymając je w objęciach
czy na kolanach. W czasie zderzenia nikt nie jest
w stanie utrzymać dziecka.
9) W razie wypadku fotelik należy wymienić na nowy.
W przypadku, gdy aktywna jest
poduszka powietrzna po stronie
pasażera, nie umieszczaj dziecka w foteliku
kołysce zwróconej przeciwnie do kierunku jazdy
na siedzeniu przednim. Aktywacja poduszki
powietrznej w przypadku zderzenia może
spowodować śmiertelne obrażenia
przewożonego dziecka, niezależnie od siły
uderzenia. Dlatego zaleca się przewozić zawsze
dziecko w odpowiednim foteliku na siedzeniu
tylnym, gdyż jest to położenie najbardziej
bezpieczne w przypadku zderzenia.
UWAGA
PRZYGOTOWANIE DO MONTAŻU
FOTELIKA „ISOFIX UNIVERSALE”

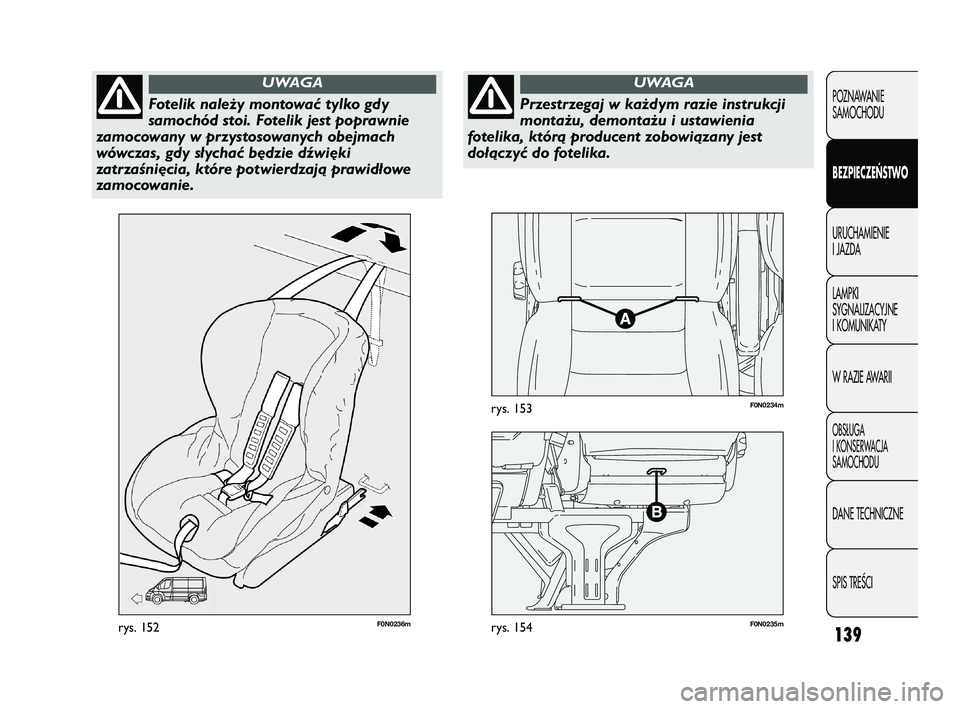

Samochód przystosowany jest do montażu fotelików
Isofix Universale, jest to nowy zunifikowany system
europejski do przewożenia dzieci. Tytułem wskazania na
rys. 152 pokazano przykład fotelika. W związku
z różnymi systemami zatrzasków, fotelik musi być
umocowany w odpowiednich dolnych pierścieniach
metalowych A-rys. 153, umieszczonych pomiędzy
oparciem i poduszką siedzenia tylnego, a następnie
zamocowany paskiem górnym (dostępnym razem
z fotelikiem), w odnośnym zaczepie B-rys. 154,
znajdującym się w części tylnej siedzenia tylnego.
Możliwy jest montaż mieszany fotelików tradycyjnych
i „Isofix Universale”.
Należy pamiętać, ze w przypadku fotelików Isofix
Universale, używać można tylko tych, które posiadają
homologację z oznaczeniem ECE R44/03 „Isofix
Universale”.
129-146 DUCATO LUM PL 7ed.qxd 6/21/10 6:14 PM Strona 138

139
POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHAMIENIE
I JAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
W RAZIE AWARII
OBS¸UGA
I KONSERWACJA
SAMOCHODU
DANE TECHNICZNE
SPIS TREÂCI
F0N0236mrys. 152F0N0235mrys. 154
F0N0234mrys. 153
Fotelik należy montować tylko gdy
samochód stoi. Fotelik jest poprawnie
zamocowany w przystosowanych obejmach
wówczas, gdy słychać będzie dźwięki
zatrzaśnięcia, które potwierdzają prawidłowe
zamocowanie .
UWAGA
Przestrzegaj w każdym razie instrukcji
montażu, demontażu i ustawienia
fotelika, którą producent zobowiązany jest
dołączyć do fotelika.
UWAGA
129-146 DUCATO LUM PL 7ed.qxd 6/21/10 6:14 PM Strona 139

140
POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHAMIENIE I
JAZDA
LAMPKI
SYGNALIZACYJNE I
KOMUNIKATY
W RAZIE AWARII
OBS¸UGA I
KONSERWACJA
SAMOCHODU
DANE TECHNICZNE
SPIS TREÂCI

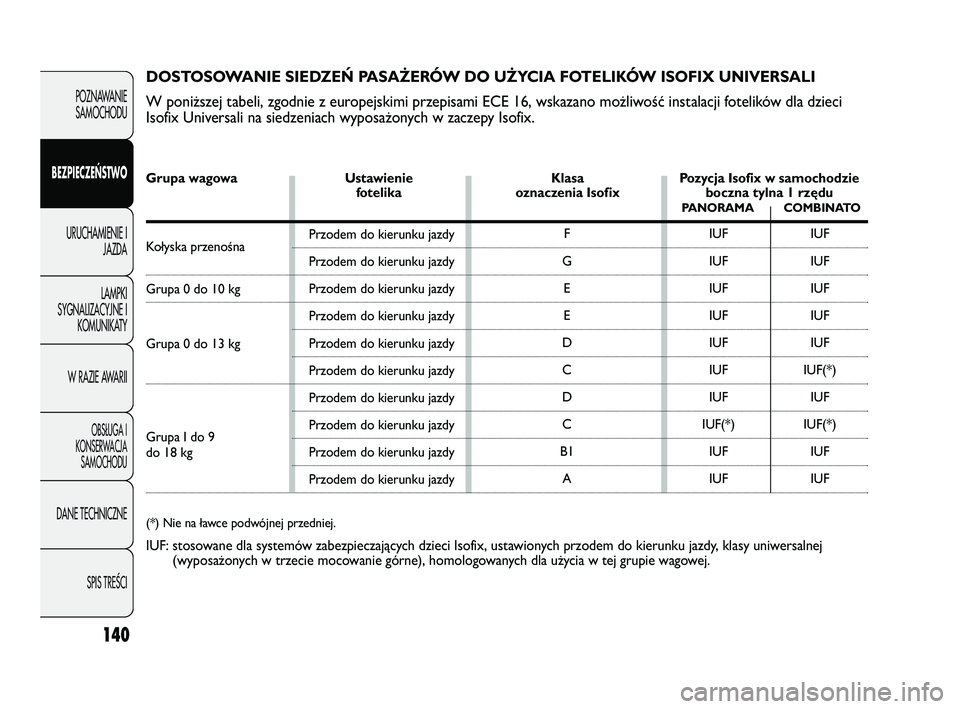

DOSTOSOWANIE SIEDZEŃ PASAŻERÓW DO UŻYCIA FOTELIKÓW ISOFIX UNIVERSALI
W poniższej tabeli, zgodnie z europejskimi przepisami ECE 16, wskazano możliwość instalacji fotelików dla dzieci
Isofix Universali na siedzeniach wyposażonych w zaczepy Isofix.
Grupa wagowa Ustawienie Klasa Pozycja Isofix w samochodzie
fotelika oznaczenia Isofix boczna tylna 1 rzędu
PANORAMA COMBINATO
Kołyska przenośna
Grupa 0 do 10 kg
Grupa 0 do 13 kg
Grupa I do 9
do 18 kg
Przodem do kierunku jazdy
Przodem do kierunku jazdy
Przodem do kierunku jazdy
Przodem do kierunku jazdy
Przodem do kierunku jazdy
Przodem do kierunku jazdy
Przodem do kierunku jazdy
Przodem do kierunku jazdy
Przodem do kierunku jazdy
Przodem do kierunku jazdyF
G
E
E
D
C
D
C
B1
AIUF
IUF
IUF
IUF
IUF
IUF
IUF
IUF(*)
IUF
IUFIUF
IUF
IUF
IUF
IUF
IUF(*)
IUF
IUF(*)
IUF
IUF
(*) Nie na ławce podwójnej przedniej.
IUF: stosowane dla systemów zabezpieczających dzieci Isofix, ustawionych przodem do kierunku jazdy, klasy uniwersalnej
(wyposażonych w trzecie mocowanie górne), homologowanych dla użycia w tej grupie wagowej.
129-146 DUCATO LUM PL 7ed.qxd 6/21/10 6:14 PM Strona 140

141
POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHAMIENIE
I JAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
W RAZIE AWARII
OBS¸UGA
I KONSERWACJA
SAMOCHODU
DANE TECHNICZNE
SPIS TREÂCI

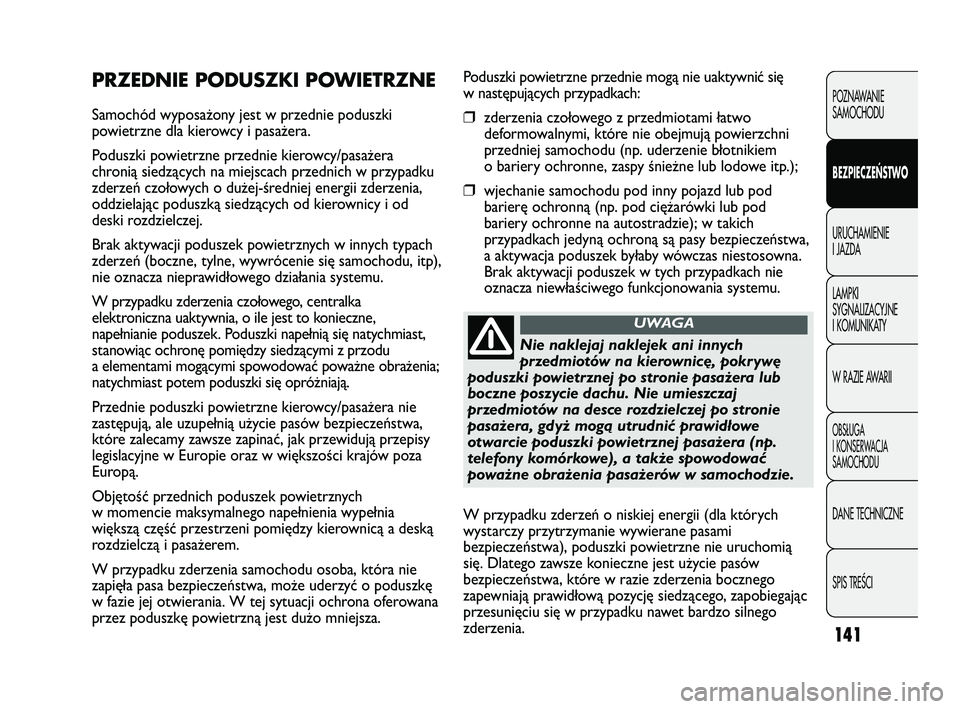

Poduszki powietrzne przednie mogą nie uaktywnić się
w następujących przypadkach:
❒zderzenia czołowego z przedmiotami łatwo
deformowalnymi, które nie obejmują powierzchni
przedniej samochodu (np. uderzenie błotnikiem
o bariery ochronne, zaspy śnieżne lub lodowe itp.);
❒wjechanie samochodu pod inny pojazd lub pod
barierę ochronną (np. pod ciężarówki lub pod
bariery ochronne na autostradzie); w takich
przypadkach jedyną ochroną są pasy bezpieczeństwa,
a aktywacja poduszek byłaby wówczas niestosowna.
Brak aktywacji poduszek w tych przypadkach nie
oznacza niewłaściwego funkcjonowania systemu.
PRZEDNIE PODUSZKI POWIETRZNE
Samochód wyposażony jest w przednie poduszki
powietrzne dla kierowcy i pasażera.
Poduszki powietrzne przednie kierowcy/pasażera
chronią siedzących na miejscach przednich w przypadku
zderzeń czołowych o dużej-średniej energii zderzenia,
oddzielając poduszką siedzących od kierownicy i od
deski rozdzielczej.
Brak aktywacji poduszek powietrznych w innych typach
zderzeń (boczne, tylne, wywrócenie się samochodu, itp),
nie oznacza nieprawidłowego działania systemu.
W przypadku zderzenia czołowego, centralka
elektroniczna uaktywnia, o ile jest to konieczne,
napełnianie poduszek. Poduszki napełnią się natychmiast,
stanowiąc ochronę pomiędzy siedzącymi z przodu
a elementami mogącymi spowodować poważne obrażenia;
natychmiast potem poduszki się opróżniają.
Przednie poduszki powietrzne kierowcy/pasażera nie
zastępują, ale uzupełnią użycie pasów bezpieczeństwa,
które zalecamy zawsze zapinać, jak przewidują przepisy
legislacyjne w Europie oraz w większości krajów poza
Europą.
Objętość przednich poduszek powietrznych
w momencie maksymalnego napełnienia wypełnia
większą część przestrzeni pomiędzy kierownicą a deską
rozdzielczą i pasażerem.
W przypadku zderzenia samochodu osoba, która nie
zapięła pasa bezpieczeństwa, może uderzyć o poduszkę
w fazie jej otwierania. W tej sytuacji ochrona oferowana
przez poduszkę powietrzną jest dużo mniejsza.
Nie naklejaj naklejek ani innych
przedmiotów na kierownicę, pokrywę
poduszki powietrznej po stronie pasażera lub
boczne poszycie dachu. Nie umieszczaj
przedmiotów na desce rozdzielczej po stronie
pasażera, gdyż mogą utrudnić prawidłowe
otwarcie poduszki powietrznej pasażera (np.
telefony komórkowe), a także spowodować
poważne obrażenia pasażerów w samochodzie.
UWAGA
W przypadku zderzeń o niskiej energii (dla których
wystarczy przytrzymanie wywierane pasami
bezpieczeństwa), poduszki powietrzne nie uruchomią
się. Dlatego zawsze konieczne jest użycie pasów
bezpieczeństwa, które w razie zderzenia bocznego
zapewniają prawidłową pozycję siedzącego, zapobiegając
przesunięciu się w przypadku nawet bardzo silnego
zderzenia.
129-146 DUCATO LUM PL 7ed.qxd 6/21/10 6:14 PM Strona 141

142
POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHAMIENIE I
JAZDA
LAMPKI
SYGNALIZACYJNE I
KOMUNIKATY
W RAZIE AWARII
OBS¸UGA I
KONSERWACJA
SAMOCHODU
DANE TECHNICZNE
SPIS TREÂCI
F0N0072mrys. 156
F0N0324mrys. 155

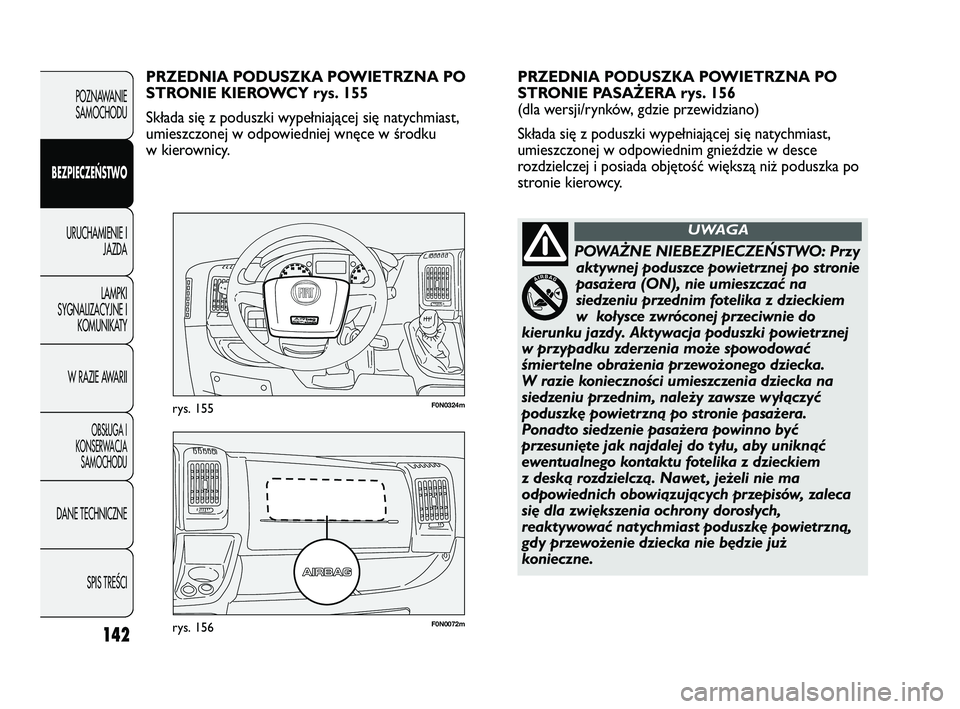

PRZEDNIA PODUSZKA POWIETRZNA PO
STRONIE PASAŻERA rys. 156
(dla wersji/rynków, gdzie przewidziano)
Składa się z poduszki wypełniającej się natychmiast,
umieszczonej w odpowiednim gnieździe w desce
rozdzielczej i posiada objętość większą niż poduszka po
stronie kierowcy. PRZEDNIA PODUSZKA POWIETRZNA PO
STRONIE KIEROWCY rys. 155
Składa się z poduszki wypełniającej się natychmiast,
umieszczonej w odpowiedniej wnęce w środku
w kierownicy.
POWAŻNE NIEBEZPIECZEŃSTWO: Przy
aktywnej poduszce powietrznej po stronie
pasażera (ON), nie umieszczać na
siedzeniu przednim fotelika z dzieckiem
w kołysce zwróconej przeciwnie do
kierunku jazdy. Aktywacja poduszki powietrznej
w przypadku zderzenia może spowodować
śmiertelne obrażenia przewożonego dziecka.
W razie konieczności umieszczenia dziecka na
siedzeniu przednim, należy zawsze wyłączyć
poduszkę powietrzną po stronie pasażera.
Ponadto siedzenie pasażera powinno być
przesunięte jak najdalej do tyłu, aby uniknąć
ewentualnego kontaktu fotelika z dzieckiem
z deską rozdzielczą. Nawet , jeżeli nie ma
odpowiednich obowiązujących przepisów, zaleca
się dla zwiększenia ochrony dorosłych,
reaktywować natychmiast poduszkę powietrzną,
gdy przewożenie dziecka nie będzie już
konieczne .
UWAGA
129-146 DUCATO LUM PL 7ed.qxd 6/21/10 6:14 PM Strona 142

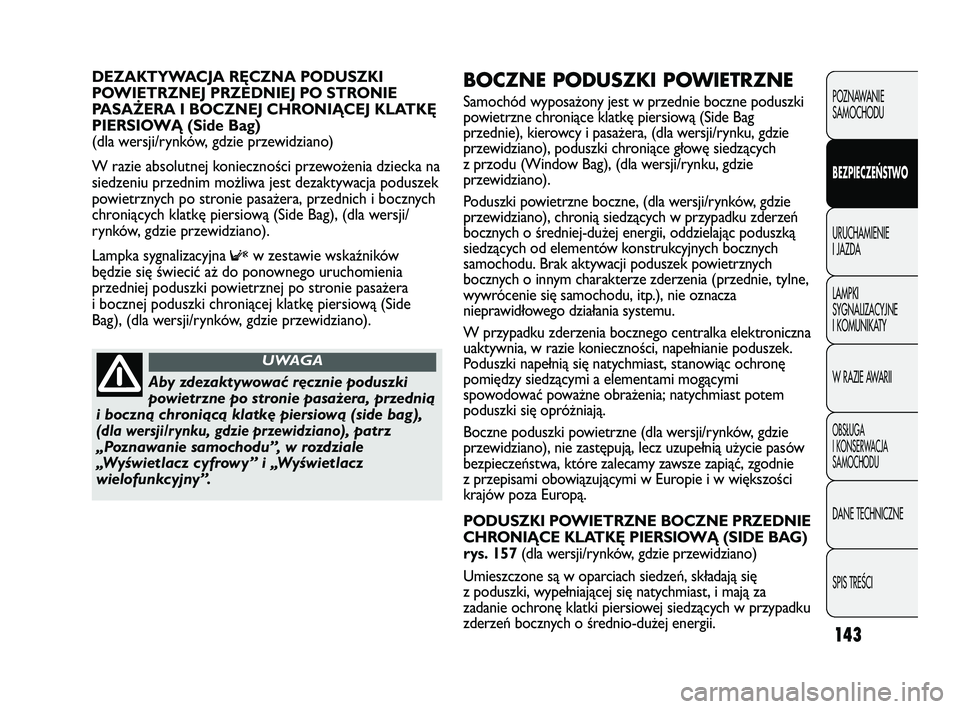

143
POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHAMIENIE
I JAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
W RAZIE AWARII
OBS¸UGA
I KONSERWACJA
SAMOCHODU
DANE TECHNICZNE
SPIS TREÂCI
BOCZNE PODUSZKI POWIETRZNE
Samochód wyposażony jest w przednie boczne poduszki
powietrzne chroniące klatkę piersiową (Side Bag
przednie), kierowcy i pasażera, (dla wersji/rynku, gdzie
przewidziano), poduszki chroniące głowę siedzących
z przodu (Window Bag), (dla wersji/rynku, gdzie
przewidziano).
Poduszki powietrzne boczne, (dla wersji/rynków, gdzie
przewidziano), chronią siedzących w przypadku zderzeń
bocznych o średniej-dużej energii, oddzielając poduszką
siedzących od elementów konstrukcyjnych bocznych
samochodu. Brak aktywacji poduszek powietrznych
bocznych o innym charakterze zderzenia (przednie, tylne,
wywrócenie się samochodu, itp.), nie oznacza
nieprawidłowego działania systemu.
W przypadku zderzenia bocznego centralka elektroniczna
uaktywnia, w razie konieczności, napełnianie poduszek.
Poduszki napełnią się natychmiast, stanowiąc ochronę
pomiędzy siedzącymi a elementami mogącymi
spowodować poważne obrażenia; natychmiast potem
poduszki się opróżniają.
Boczne poduszki powietrzne (dla wersji/rynków, gdzie
przewidziano), nie zastępują, lecz uzupełnią użycie pasów
bezpieczeństwa, które zalecamy zawsze zapiąć, zgodnie
z przepisami obowiązującymi w Europie i w większości
krajów poza Europą.
PODUSZKI POWIETRZNE BOCZNE PRZEDNIE
CHRONIĄCE KLATKĘ PIERSIOWĄ (SIDE BAG)
rys. 157 (dla wersji/rynków, gdzie przewidziano)
Umieszczone są w oparciach siedzeń, składają się
z poduszki, wypełniającej się natychmiast, i mają za
zadanie ochronę klatki piersiowej siedzących w przypadku
zderzeń bocznych o średnio-dużej energii. DEZAKTYWACJA RĘCZNA PODUSZKI
POWIETRZNEJ PRZEDNIEJ PO STRONIE
PASAŻERA I BOCZNEJ CHRONIĄCEJ KLATKĘ
PIERSIOWĄ (Side Bag)
(dla wersji/rynków, gdzie przewidziano)
W razie absolutnej konieczności przewożenia dziecka na
siedzeniu przednim możliwa jest dezaktywacja poduszek
powietrznych po stronie pasażera, przednich i bocznych
chroniących klatkę piersiową (Side Bag), (dla wersji/
rynków, gdzie przewidziano).
Lampka sygnalizacyjna
Fw zestawie wskaźników
będzie się świecić aż do ponownego uruchomienia
przedniej poduszki powietrznej po stronie pasażera
i bocznej poduszki chroniącej klatkę piersiową (Side
Bag), (dla wersji/rynków, gdzie przewidziano).
Aby zdezaktywować ręcznie poduszki
powietrzne po stronie pasażera, przednią
i boczną chroniącą klatkę piersiową (side bag),
(dla wersji/rynku, gdzie przewidziano), patrz
„Poznawanie samochodu”, w rozdziale
„Wyświetlacz cyfrowy” i „Wyświetlacz
wielofunkcyjny”.
UWAGA
129-146 DUCATO LUM PL 7ed.qxd 6/21/10 6:14 PM Strona 143
