2008 FIAT DUCATO Instrukcja obsługi (in Polish)

120
POZNAWANIE
SAMOCHODU
BEZPIECZE¡STWO
URUCHAMIENIE
I JAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
W RAZIE AWARII
OBS¸UGA I
KONSERWACJA
SAMOCHODU
DANE TECHNICZNE
SPIS TREÂCI

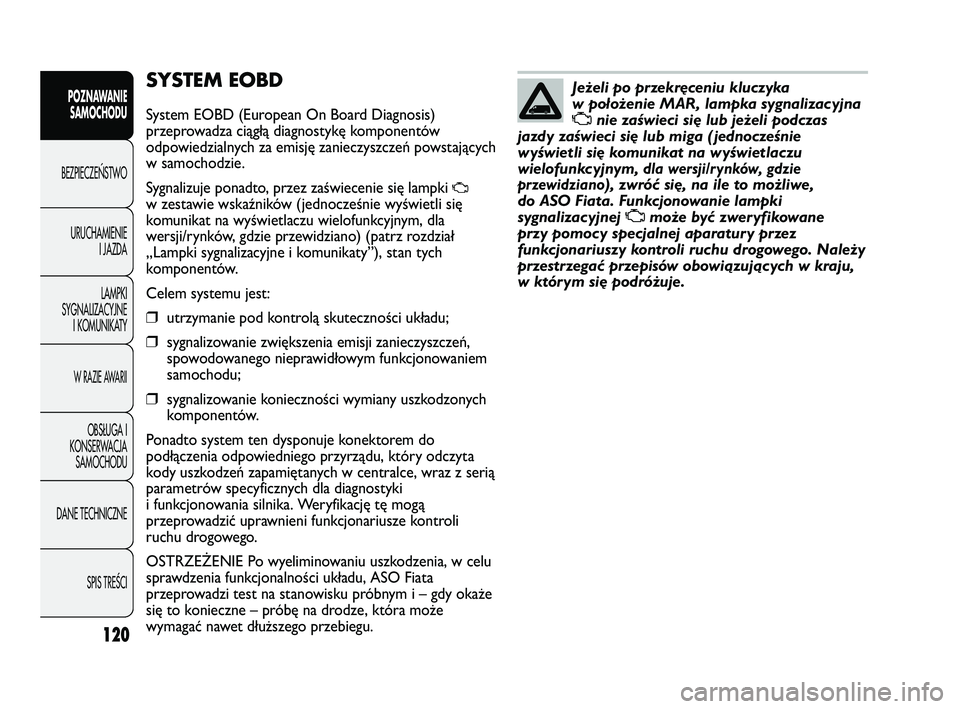

SYSTEM EOBD
System EOBD (European On Board Diagnosis)
przeprowadza ciągłą diagnostykę komponentów
odpowiedzialnych za emisję zanieczyszczeń powstających
w samochodzie.
Sygnalizuje ponadto, przez zaświecenie się lampki
U
w zestawie wskaźników (jednocześnie wyświetli się
komunikat na wyświetlaczu wielofunkcyjnym, dla
wersji/rynków, gdzie przewidziano) (patrz rozdział
„Lampki sygnalizacyjne i komunikaty”), stan tych
komponentów.
Celem systemu jest:
❒utrzymanie pod kontrolą skuteczności układu;
❒sygnalizowanie zwiększenia emisji zanieczyszczeń,
spowodowanego nieprawidłowym funkcjonowaniem
samochodu;
❒sygnalizowanie konieczności wymiany uszkodzonych
komponentów.
Ponadto system ten dysponuje konektorem do
podłączenia odpowiedniego przyrządu, który odczyta
kody uszkodzeń zapamiętanych w centralce, wraz z serią
parametrów specyficznych dla diagnostyki
i funkcjonowania silnika. Weryfikację tę mogą
przeprowadzić uprawnieni funkcjonariusze kontroli
ruchu drogowego.
OSTRZEŻENIE Po wyeliminowaniu uszkodzenia, w celu
sprawdzenia funkcjonalności układu, ASO Fiata
przeprowadzi test na stanowisku próbnym i – gdy okaże
się to konieczne – próbę na drodze, która może
wymagać nawet dłuższego przebiegu.
Jeżeli po przekręceniu kluczyka
w położenie MAR, lampka sygnalizacyjna
Unie zaświeci się lub jeżeli podczas
jazdy zaświeci się lub miga ( jednocześnie
wyświetli się komunikat na wyświetlaczu
wielofunkcyjnym,
dla wersji/rynków, gdzie
przewidziano
), zwróć się, na ile to możliwe,
do ASO Fiata. Funkcjonowanie lampki
sygnalizacyjnej Umoże być zweryfikowane
przy pomocy specjalnej aparatury przez
funkcjonariuszy kontroli ruchu drogowego. Należy
przestrzegać przepisów obowiązujących w kraju,
w którym się podróżuje.
037-128 DUCATO LUM PL 7ed.qxd 6/21/10 6:12 PM Strona 120

121
POZNAWANIE
SAMOCHODU
BEZPIECZE¡STWO
URUCHAMIENIE
I JAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
W RAZIE AWARII
OBS¸UGA
I KONSERWACJA
SAMOCHODU
DANE TECHNICZNE
SPIS TREÂCI

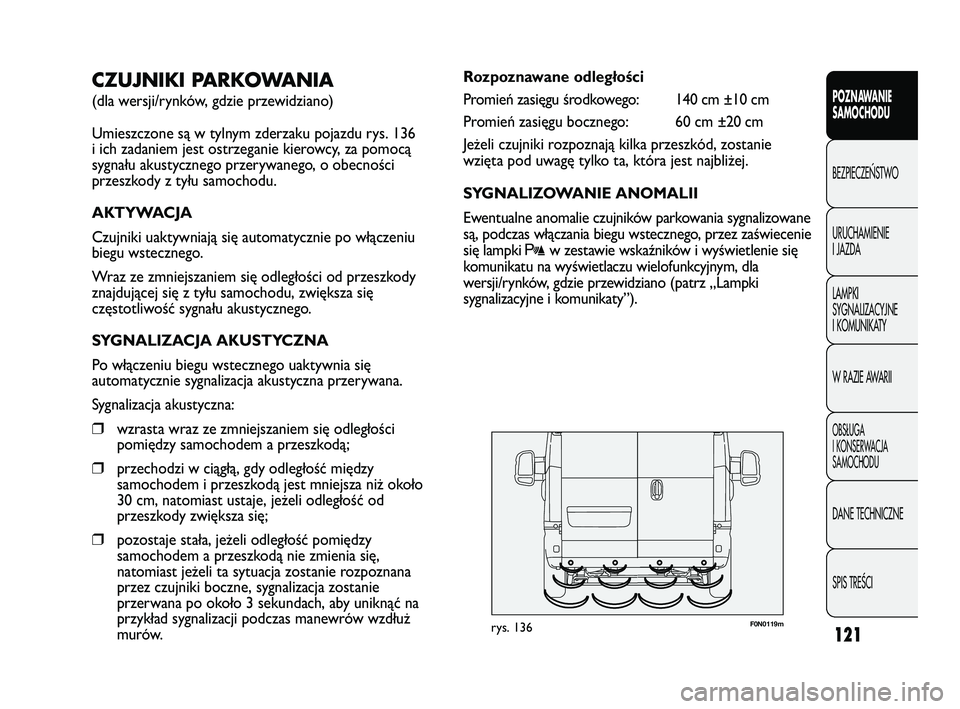

F0N0119mrys. 136
Rozpoznawane odległości
Promień zasięgu środkowego: 140 cm ±10 cm
Promień zasięgu bocznego: 60 cm ±20 cm
Jeżeli czujniki rozpoznają kilka przeszkód, zostanie
wzięta pod uwagę tylko ta, która jest najbliżej.
SYGNALIZOWANIE ANOMALII
Ewentualne anomalie czujników parkowania sygnalizowane
są, podczas włączania biegu wstecznego, przez zaświecenie
się lampki
tw zestawie wskaźników i wyświetlenie się
komunikatu na wyświetlaczu wielofunkcyjnym, dla
wersji/rynków, gdzie przewidziano (patrz „Lampki
sygnalizacyjne i komunikaty”).
CZUJNIKI PARKOWANIA
(dla wersji/rynków, gdzie przewidziano)
Umieszczone są w tylnym zderzaku pojazdu rys. 136
i ich zadaniem jest ostrzeganie kierowcy, za pomocą
sygnału akustycznego przerywanego, o obecności
przeszkody z tyłu samochodu.
AKTYWACJA
Czujniki uaktywniają się automatycznie po włączeniu
biegu wstecznego.
Wraz ze zmniejszaniem się odległości od przeszkody
znajdującej się z tyłu samochodu, zwiększa się
częstotliwość sygnału akustycznego.
SYGNALIZACJA AKUSTYCZNA
Po włączeniu biegu wstecznego uaktywnia się
automatycznie sygnalizacja akustyczna przerywana.
Sygnalizacja akustyczna:
❒wzrasta wraz ze zmniejszaniem się odległości
pomiędzy samochodem a przeszkodą;
❒przechodzi w ciągłą, gdy odległość między
samochodem i przeszkodą jest mniejsza niż około
30 cm, natomiast ustaje, jeżeli odległość od
przeszkody zwiększa się;
❒pozostaje stała, jeżeli odległość pomiędzy
samochodem a przeszkodą nie zmienia się,
natomiast jeżeli ta sytuacja zostanie rozpoznana
przez czujniki boczne, sygnalizacja zostanie
przerwana po około 3 sekundach, aby uniknąć na
przykład sygnalizacji podczas manewrów wzdłuż
murów.
037-128 DUCATO LUM PL 7ed.qxd 6/21/10 6:12 PM Strona 121

122
POZNAWANIE
SAMOCHODU
BEZPIECZE¡STWO
URUCHAMIENIE
I JAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
W RAZIE AWARII
OBS¸UGA I
KONSERWACJA
SAMOCHODU
DANE TECHNICZNE
SPIS TREÂCI

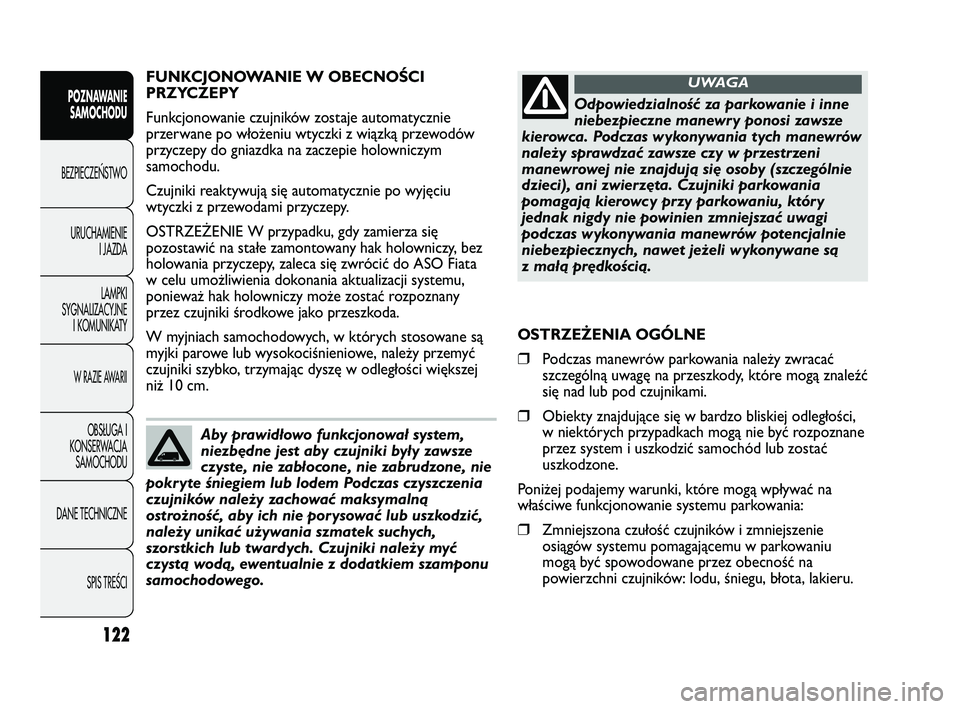

FUNKCJONOWANIE W OBECNOŚCI
PRZYCZEPY
Funkcjonowanie czujników zostaje automatycznie
przerwane po włożeniu wtyczki z wiązką przewodów
przyczepy do gniazdka na zaczepie holowniczym
samochodu.
Czujniki reaktywują się automatycznie po wyjęciu
wtyczki z przewodami przyczepy.
OSTRZEŻENIE W przypadku, gdy zamierza się
pozostawić na stałe zamontowany hak holowniczy, bez
holowania przyczepy, zaleca się zwrócić do ASO Fiata
w celu umożliwienia dokonania aktualizacji systemu,
ponieważ hak holowniczy może zostać rozpoznany
przez czujniki środkowe jako przeszkoda.
W myjniach samochodowych, w których stosowane są
myjki parowe lub wysokociśnieniowe, należy przemyć
czujniki szybko, trzymając dyszę w odległości większej
niż 10 cm.
Odpowiedzialność za parkowanie i inne
niebezpieczne manewry ponosi zawsze
kierowca. Podczas wykonywania tych manewrów
należy sprawdzać zawsze czy w przestrzeni
manewrowej nie znajdują się osoby (szczególnie
dzieci), ani zwierzęta. Czujniki parkowania
pomagają kierowcy przy parkowaniu, który
jednak nigdy nie powinien zmniejszać uwagi
podczas wykonywania manewrów potencjalnie
niebezpiecznych, nawet jeżeli wykonywane są
z małą prędkością.
UWAGA
Aby prawidłowo funkcjonował system,
niezbędne jest aby czujniki były zawsze
czyste, nie zabłocone, nie zabrudzone, nie
pokryte śniegiem lub lodem Podczas czyszczenia
czujników należy zachować maksymalną
ostrożność, aby ich nie porysować lub uszkodzić,
należy unikać używania szmatek suchych,
szorstkich lub twardych. Czujniki należy myć
czystą wodą, ewentualnie z dodatkiem szamponu
samochodowego.
OSTRZEŻENIA OGÓLNE
❒Podczas manewrów parkowania należy zwracać
szczególną uwagę na przeszkody, które mogą znaleźć
się nad lub pod czujnikami.
❒Obiekty znajdujące się w bardzo bliskiej odległości,
w niektórych przypadkach mogą nie być rozpoznane
przez system i uszkodzić samochód lub zostać
uszkodzone.
Poniżej podajemy warunki, które mogą wpływać na
właściwe funkcjonowanie systemu parkowania:
❒Zmniejszona czułość czujników i zmniejszenie
osiągów systemu pomagającemu w parkowaniu
mogą być spowodowane przez obecność na
powierzchni czujników: lodu, śniegu, błota, lakieru.
037-128 DUCATO LUM PL 7ed.qxd 6/21/10 6:12 PM Strona 122

123
POZNAWANIE
SAMOCHODU
BEZPIECZE¡STWO
URUCHAMIENIE
I JAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
W RAZIE AWARII
OBS¸UGA
I KONSERWACJA
SAMOCHODU
DANE TECHNICZNE
SPIS TREÂCI

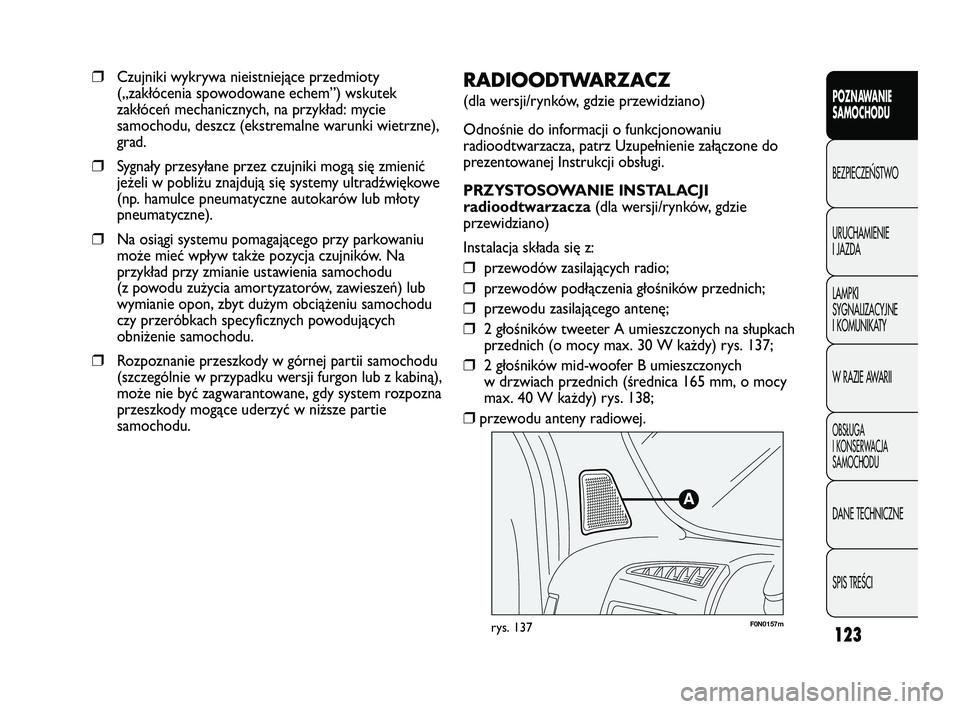

F0N0157mrys. 137
RADIOODTWARZACZ
(dla wersji/rynków, gdzie przewidziano)
Odnośnie do informacji o funkcjonowaniu
radioodtwarzacza, patrz Uzupełnienie załączone do
prezentowanej Instrukcji obsługi.
PRZYSTOSOWANIE INSTALACJI
radioodtwarzacza (dla wersji/rynków, gdzie
przewidziano)
Instalacja składa się z:
❒przewodów zasilających radio;
❒przewodów podłączenia głośników przednich;
❒przewodu zasilającego antenę;
❒2 głośników tweeter A umieszczonych na słupkach
przednich (o mocy max. 30 W każdy) rys. 137;
❒2 głośników mid-woofer B umieszczonych
w drzwiach przednich (średnica 165 mm, o mocy
max. 40 W każdy) rys. 138;
❒przewodu anteny radiowej.
❒Czujniki wykrywa nieistniejące przedmioty
(„zakłócenia spowodowane echem”) wskutek
zakłóceń mechanicznych, na przykład: mycie
samochodu, deszcz (ekstremalne warunki wietrzne),
grad.
❒Sygnały przesyłane przez czujniki mogą się zmienić
jeżeli w pobliżu znajdują się systemy ultradźwiękowe
(np. hamulce pneumatyczne autokarów lub młoty
pneumatyczne).
❒Na osiągi systemu pomagającego przy parkowaniu
może mieć wpływ także pozycja czujników. Na
przykład przy zmianie ustawienia samochodu
(z powodu zużycia amortyzatorów, zawieszeń) lub
wymianie opon, zbyt dużym obciążeniu samochodu
czy przeróbkach specyficznych powodujących
obniżenie samochodu.
❒Rozpoznanie przeszkody w górnej partii samochodu
(szczególnie w przypadku wersji furgon lub z kabiną),
może nie być zagwarantowane, gdy system rozpozna
przeszkody mogące uderzyć w niższe partie
samochodu.
037-128 DUCATO LUM PL 7ed.qxd 6/21/10 6:12 PM Strona 123

124
POZNAWANIE
SAMOCHODU
BEZPIECZE¡STWO
URUCHAMIENIE
I JAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
W RAZIE AWARII
OBS¸UGA I
KONSERWACJA
SAMOCHODU
DANE TECHNICZNE
SPIS TREÂCI

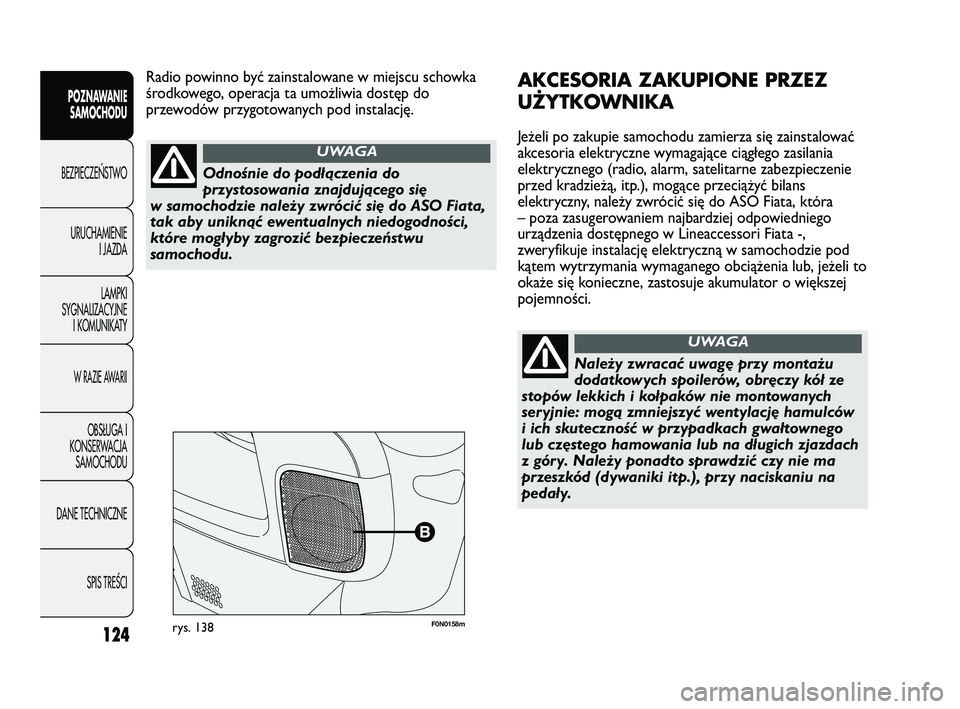

F0N0158mrys. 138
AKCESORIA ZAKUPIONE PRZEZ
UŻYTKOWNIKA
Jeżeli po zakupie samochodu zamierza się zainstalować
akcesoria elektryczne wymagające ciągłego zasilania
elektrycznego (radio, alarm, satelitarne zabezpieczenie
przed kradzieżą, itp.), mogące przeciążyć bilans
elektryczny, należy zwrócić się do ASO Fiata, która
– poza zasugerowaniem najbardziej odpowiedniego
urządzenia dostępnego w Lineaccessori Fiata -,
zweryfikuje instalację elektryczną w samochodzie pod
kątem wytrzymania wymaganego obciążenia lub, jeżeli to
okaże się konieczne, zastosuje akumulator o większej
pojemności. Radio powinno być zainstalowane w miejscu schowka
środkowego, operacja ta umożliwia dostęp do
przewodów przygotowanych pod instalację.
Odnośnie do podłączenia do
przystosowania znajdującego się
w samochodzie należy zwrócić się do ASO Fiata,
tak aby uniknąć ewentualnych niedogodności,
które mogłyby zagrozić bezpieczeństwu
samochodu.
UWAGA
Należy zwracać uwagę przy montażu
dodatkowych spoilerów, obręczy kół ze
stopów lekkich i kołpaków nie montowanych
seryjnie: mogą zmniejszyć wentylację hamulców
i ich skuteczność w przypadkach gwałtownego
lub częstego hamowania lub na długich zjazdach
z góry. Należy ponadto sprawdzić czy nie ma
przeszkód (dywaniki itp.), przy naciskaniu na
pedały.
UWAGA
037-128 DUCATO LUM PL 7ed.qxd 6/21/10 6:12 PM Strona 124

125
POZNAWANIE
SAMOCHODU
BEZPIECZE¡STWO
URUCHAMIENIE
I JAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
W RAZIE AWARII
OBS¸UGA
I KONSERWACJA
SAMOCHODU
DANE TECHNICZNE
SPIS TREÂCI

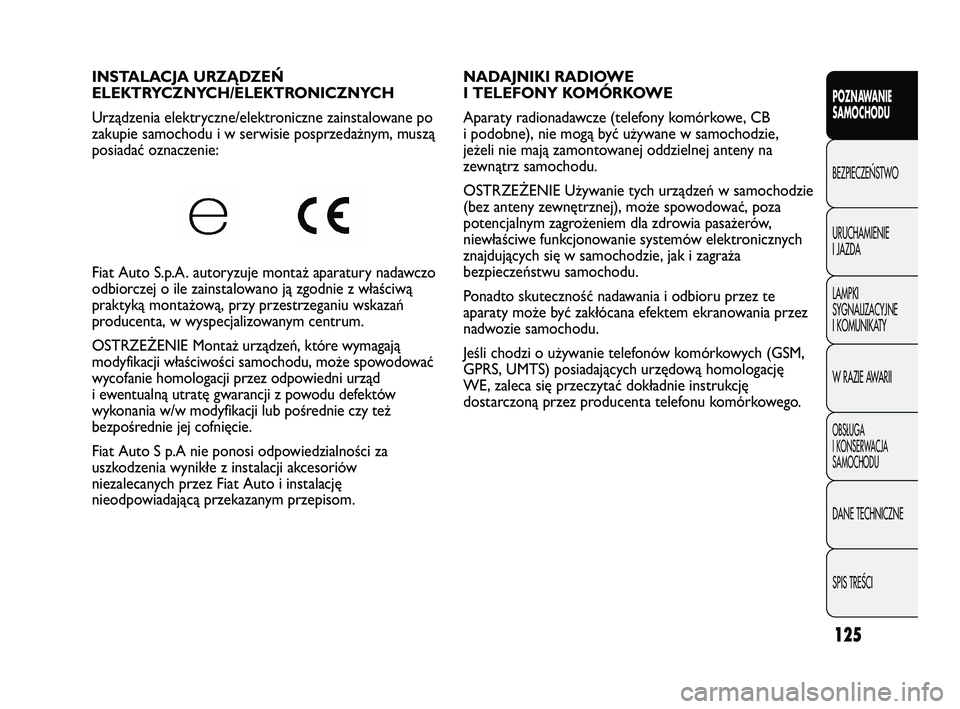

NADAJNIKI RADIOWE
I TELEFONY KOMÓRKOWE
Aparaty radionadawcze (telefony komórkowe, CB
i podobne), nie mogą być używane w samochodzie,
jeżeli nie mają zamontowanej oddzielnej anteny na
zewnątrz samochodu.
OSTRZEŻENIE Używanie tych urządzeń w samochodzie
(bez anteny zewnętrznej), może spowodować, poza
potencjalnym zagrożeniem dla zdrowia pasażerów,
niewłaściwe funkcjonowanie systemów elektronicznych
znajdujących się w samochodzie, jak i zagraża
bezpieczeństwu samochodu.
Ponadto skuteczność nadawania i odbioru przez te
aparaty może być zakłócana efektem ekranowania przez
nadwozie samochodu.
Jeśli chodzi o używanie telefonów komórkowych (GSM,
GPRS, UMTS) posiadających urzędową homologację
WE, zaleca się przeczytać dokładnie instrukcję
dostarczoną przez producenta telefonu komórkowego. INSTALACJA URZĄDZEŃ
ELEKTRYCZNYCH/ELEKTRONICZNYCH
Urządzenia elektryczne/elektroniczne zainstalowane po
zakupie samochodu i w serwisie posprzedażnym, muszą
posiadać oznaczenie:
Fiat Auto S.p.A. autoryzuje montaż aparatury nadawczo
odbiorczej o ile zainstalowano ją zgodnie z właściwą
praktyką montażową, przy przestrzeganiu wskazań
producenta, w wyspecjalizowanym centrum.
OSTRZEŻENIE Montaż urządzeń, które wymagają
modyfikacji właściwości samochodu, może spowodować
wycofanie homologacji przez odpowiedni urząd
i ewentualną utratę gwarancji z powodu defektów
wykonania w/w modyfikacji lub pośrednie czy też
bezpośrednie jej cofnięcie.
Fiat Auto S p.A nie ponosi odpowiedzialności za
uszkodzenia wynikłe z instalacji akcesoriów
niezalecanych przez Fiat Auto i instalację
nieodpowiadającą przekazanym przepisom.
037-128 DUCATO LUM PL 7ed.qxd 6/21/10 6:12 PM Strona 125

126
POZNAWANIE
SAMOCHODU
BEZPIECZE¡STWO
URUCHAMIENIE
I JAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
W RAZIE AWARII
OBS¸UGA I
KONSERWACJA
SAMOCHODU
DANE TECHNICZNE
SPIS TREÂCI
F0N0246mrys. 140 – Wersje z kierownicą po prawej stronie
F0N0245mrys. 139 – Wersje z kierownicą po lewej stronie
TANKOWANIE SAMOCHODU
FUNKCJONOWANIE W NISKICH
TEMPERATURACH
W niskich temperaturach płynność oleju napędowego
może być niewystarczająca, ponieważ tworzą się związki
parafiny, powodując w konsekwencji nieprawidłowe
funkcjonowanie układu zasilania paliwem.
W celu uniknięcia niedogodności w funkcjonowaniu,
w zależności do sezonu, należy stosować oleje
napędowe typu letniego, zimowego i arktycznego (strefy
górskie/zimne). W przypadku zatankowania oleju
napędowego nie dostosowanego do temperatury,
w jakiej używany jest samochód, zaleca się mieszać olej
napędowy z dodatkiem TUTELA DIESEL ART
w proporcjach podanych na opakowaniu produktu,
wlewając do zbiornika najpierw środek zapobiegający
zamarzaniu, a następnie olej napędowy.
W przypadku używania/dłuższego postoju samochodu
w obszarach górskich/zimnych, zaleca się tankować olej
napędowy dostępny lokalnie.
W tych sytuacjach sugeruje się ponadto utrzymywanie
w zbiorniku ilość paliwa wyższą niż 50% pojemności
użytkowej zbiornika. PRZYSTOSOWANIE DO MONTAŻU
TELEPASU NA SZYBIE PRZEDNIEJ
ANTYREFLEKSYJNEJ
(dla wersji/rynków, gdzie przewidziano)
Jeżeli samochód posiada szybę odblaskową Telepass
należy zainstalować w miejscu wskazanym na
rys. 139-140.
037-128 DUCATO LUM PL 7ed.qxd 6/21/10 6:12 PM Strona 126

127
POZNAWANIE
SAMOCHODU
BEZPIECZE¡STWO
URUCHAMIENIE
I JAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
W RAZIE AWARII
OBS¸UGA
I KONSERWACJA
SAMOCHODU
DANE TECHNICZNE
SPIS TREÂCI

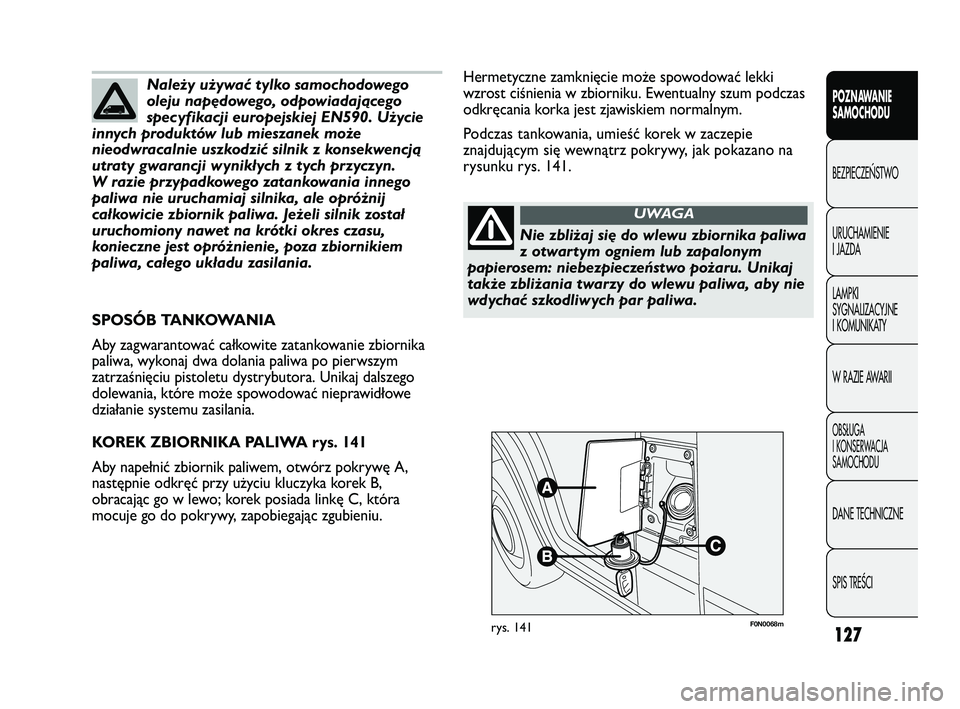

F0N0068mrys. 141
Hermetyczne zamknięcie może spowodować lekki
wzrost ciśnienia w zbiorniku. Ewentualny szum podczas
odkręcania korka jest zjawiskiem normalnym.
Podczas tankowania, umieść korek w zaczepie
znajdującym się wewnątrz pokrywy, jak pokazano na
rysunku rys. 141.
SPOSÓB TANKOWANIA
Aby zagwarantować całkowite zatankowanie zbiornika
paliwa, wykonaj dwa dolania paliwa po pierwszym
zatrzaśnięciu pistoletu dystrybutora. Unikaj dalszego
dolewania, które może spowodować nieprawidłowe
działanie systemu zasilania.
KOREK ZBIORNIKA PALIWA rys. 141
Aby napełnić zbiornik paliwem, otwórz pokrywę A,
następnie odkręć przy użyciu kluczyka korek B,
obracając go w lewo; korek posiada linkę C, która
mocuje go do pokrywy, zapobiegając zgubieniu.Należy używać tylko samochodowego
oleju napędowego, odpowiadającego
specyfikacji europejskiej EN590. Użycie
innych produktów lub mieszanek może
nieodwracalnie uszkodzić silnik z konsekwencją
utraty gwarancji wynikłych z tych przyczyn.
W razie przypadkowego zatankowania innego
paliwa nie uruchamiaj silnika, ale opróżnij
całkowicie zbiornik paliwa. Jeżeli silnik został
uruchomiony nawet na krótki okres czasu,
konieczne jest opróżnienie, poza zbiornikiem
paliwa, całego układu zasilania.
Nie zbliżaj się do wlewu zbiornika paliwa
z otwartym ogniem lub zapalonym
papierosem: niebezpieczeństwo pożaru. Unikaj
także zbliżania twarzy do wlewu paliwa, aby nie
wdychać szkodliwych par paliwa.
UWAGA
037-128 DUCATO LUM PL 7ed.qxd 6/21/10 6:12 PM Strona 127
