2008 FIAT DUCATO Instrukcja obsługi (in Polish)

208
POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHAMIENIE I
JAZDA
LAMPKI
SYGNALIZACYJNE I
KOMUNIKATY
W RAZIE AWARII
OBSUGA I
KONSERWACJA
SAMOCHODU
DANE TECHNICZNE
SPIS TREŚCI
●● ● ● ●
●● ● ● ●
●● ● ● ●
●● ● ● ●
●● ● ● ●
●● ● ● ●
●●
●● ● ● ●
●● ● ● ●
●● ● ● ●
●● ● ● ●

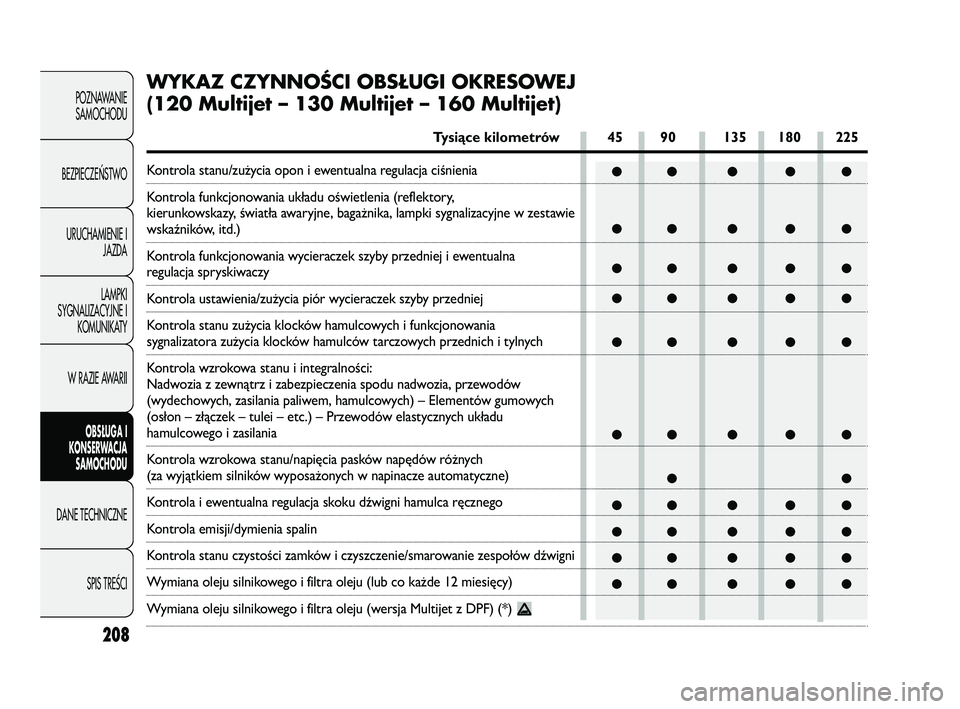

WYKAZ CZYNNOŚCI OBSŁUGI OKRESOWEJ
(120 Multijet – 130 Multijet – 160 Multijet)
Tysiące kilometrów 45 90 135 180 225
Kontrola stanu/zużycia opon i ewentualna regulacja ciśnienia
Kontrola funkcjonowania układu oświetlenia (reflektory,
kierunkowskazy, światła awaryjne, bagażnika, lampki sygnalizacyjne w zestawie
wskaźników, itd.)
Kontrola funkcjonowania wycieraczek szyby przedniej i ewentualna
regulacja spryskiwaczy
Kontrola ustawienia/zużycia piór wycieraczek szyby przedniej
Kontrola stanu zużycia klocków hamulcowych i funkcjonowania
sygnalizatora zużycia klocków hamulców tarczowych przednich i tylnych
Kontrola wzrokowa stanu i integralności:
Nadwozia z zewnątrz i zabezpieczenia spodu nadwozia, przewodów
(wydechowych, zasilania paliwem, hamulcowych) – Elementów gumowych
(osłon – złączek – tulei – etc.) – Przewodów elastycznych układu
hamulcowego i zasilania
Kontrola wzrokowa stanu/napięcia pasków napędów różnych
(za wyjątkiem silników wyposażonych w napinacze automatyczne)
Kontrola i ewentualna regulacja skoku dźwigni hamulca ręcznego
Kontrola emisji/dymienia spalin
Kontrola stanu czystości zamków i czyszczenie/smarowanie zespołów dźwigni
Wymiana oleju silnikowego i filtra oleju (lub co każde 12 miesięcy)
Wymiana oleju silnikowego i filtra oleju (wersja Multijet z DPF) (*)
207-230 DUCATO LUM PL 7ed.qxd 6/21/10 6:34 PM Strona 208

209
POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHAMIENIE
I JAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
W RAZIE AWARII
OBSUGA
I KONSERWACJA
SAMOCHODU
DANE TECHNICZNE
SPIS TREŚCI
●● ● ● ●
●● ● ● ●
●● ● ● ●
●
●
●
●● ● ● ●
●●
●● ● ● ●

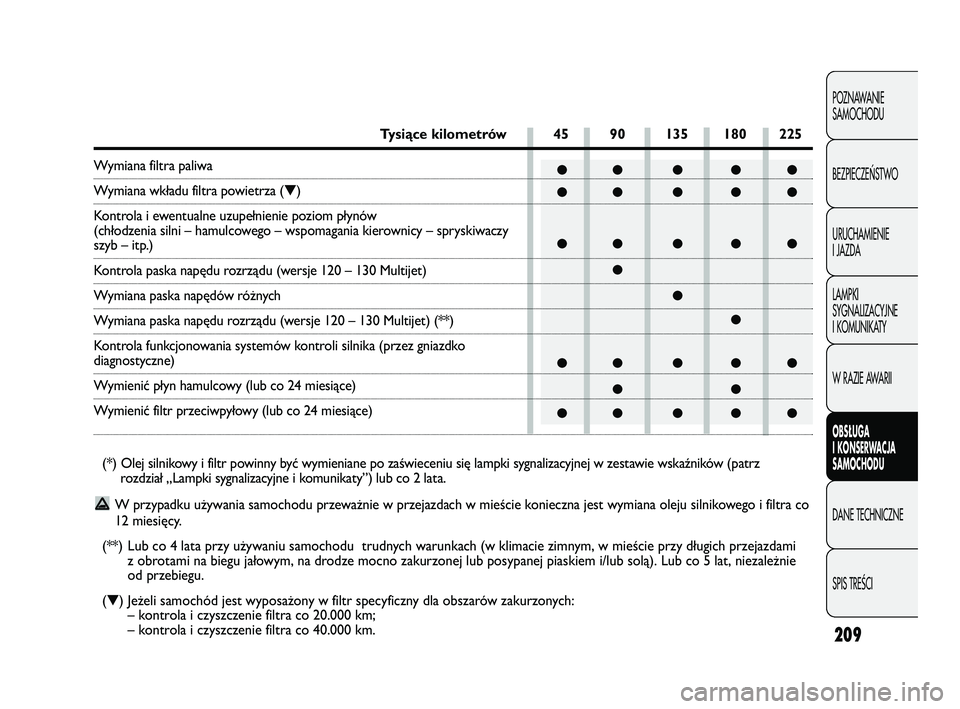

Tysiące kilometrów 45 90 135 180 225
Wymiana filtra paliwa
Wymiana wkładu filtra powietrza (▼)
Kontrola i ewentualne uzupełnienie poziom płynów
(chłodzenia silni – hamulcowego – wspomagania kierownicy – spryskiwaczy
szyb – itp.)
Kontrola paska napędu rozrządu (wersje 120 – 130 Multijet)
Wymiana paska napędów różnych
Wymiana paska napędu rozrządu (wersje 120 – 130 Multijet) (**)
Kontrola funkcjonowania systemów kontroli silnika (przez gniazdko
diagnostyczne)
Wymienić płyn hamulcowy (lub co 24 miesiące)
Wymienić filtr przeciwpyłowy (lub co 24 miesiące)
(*) Olej silnikowy i filtr powinny być wymieniane po zaświeceniu się lampki sygnalizacyjnej w zestawie wskaźników (patrz
rozdział „Lampki sygnalizacyjne i komunikaty”) lub co 2 lata.
W przypadku używania samochodu przeważnie w przejazdach w mieście konieczna jest wymiana oleju silnikowego i filtra co
12 miesięcy.
(**) Lub co 4 lata przy używaniu samochodu trudnych warunkach (w klimacie zimnym, w mieście przy długich przejazdami
z obrotami na biegu jałowym, na drodze mocno zakurzonej lub posypanej piaskiem i/lub solą). Lub co 5 lat, niezależnie
od przebiegu.
(▼) Jeżeli samochód jest wyposażony w filtr specyficzny dla obszarów zakurzonych:
– kontrola i czyszczenie filtra co 20.000 km;
– kontrola i czyszczenie filtra co 40.000 km.
207-230 DUCATO LUM PL 7ed.qxd 6/21/10 6:34 PM Strona 209

210
POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHAMIENIE I
JAZDA
LAMPKI
SYGNALIZACYJNE I
KOMUNIKATY
W RAZIE AWARII
OBSUGA I
KONSERWACJA
SAMOCHODU
DANE TECHNICZNE
SPIS TREŚCI
●● ● ● ●
●● ● ● ●
●● ● ● ●
●● ● ● ●
●● ● ● ●
●● ● ● ●
●●
●● ● ● ●
●● ● ● ●
●● ● ● ●
●● ● ● ●
●● ● ● ●

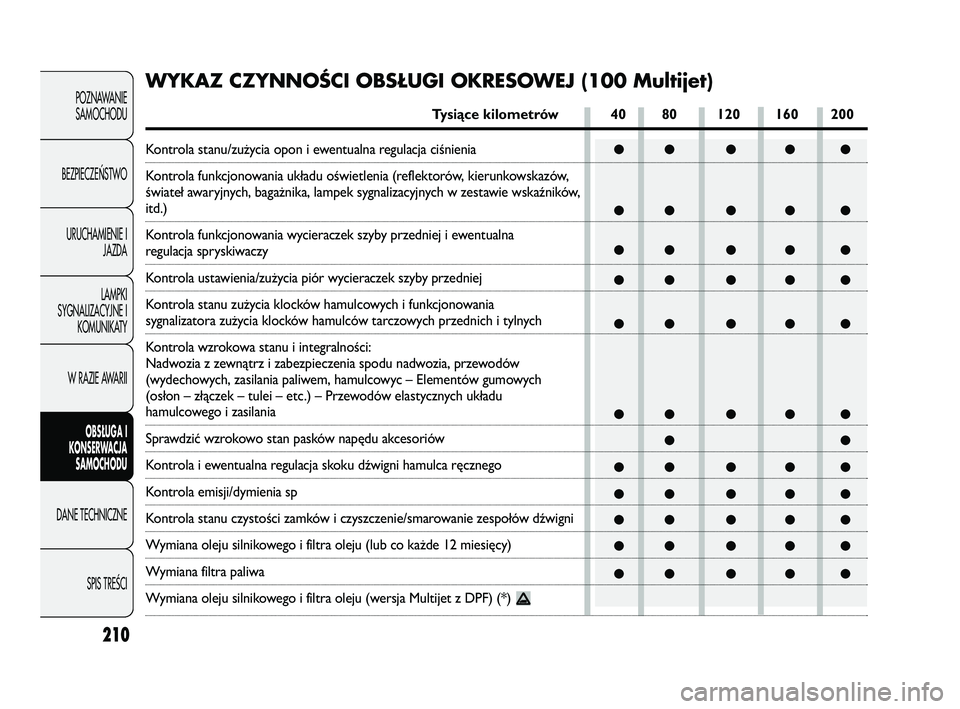

WYKAZ CZYNNOŚCI OBSŁUGI OKRESOWEJ (100 Multijet)
Tysiące kilometrów 40 80 120 160 200
Kontrola stanu/zużycia opon i ewentualna regulacja ciśnienia
Kontrola funkcjonowania układu oświetlenia (reflektorów, kierunkowskazów,
świateł awaryjnych, bagażnika, lampek sygnalizacyjnych w zestawie wskaźników,
itd.)
Kontrola funkcjonowania wycieraczek szyby przedniej i ewentualna
regulacja spryskiwaczy
Kontrola ustawienia/zużycia piór wycieraczek szyby przedniej
Kontrola stanu zużycia klocków hamulcowych i funkcjonowania
sygnalizatora zużycia klocków hamulców tarczowych przednich i tylnych
Kontrola wzrokowa stanu i integralności:
Nadwozia z zewnątrz i zabezpieczenia spodu nadwozia, przewodów
(wydechowych, zasilania paliwem, hamulcowyc – Elementów gumowych
(osłon – złączek – tulei – etc.) – Przewodów elastycznych układu
hamulcowego i zasilania
Sprawdzić wzrokowo stan pasków napędu akcesoriów
Kontrola i ewentualna regulacja skoku dźwigni hamulca ręcznego
Kontrola emisji/dymienia sp
Kontrola stanu czystości zamków i czyszczenie/smarowanie zespołów dźwigni
Wymiana oleju silnikowego i filtra oleju (lub co każde 12 miesięcy)
Wymiana filtra paliwa
Wymiana oleju silnikowego i filtra oleju (wersja Multijet z DPF) (*)
207-230 DUCATO LUM PL 7ed.qxd 6/21/10 6:34 PM Strona 210

211
POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHAMIENIE
I JAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
W RAZIE AWARII
OBSUGA
I KONSERWACJA
SAMOCHODU
DANE TECHNICZNE
SPIS TREŚCI
●●●●●
●●●●●
●
●●●●●
●●
●●●●●

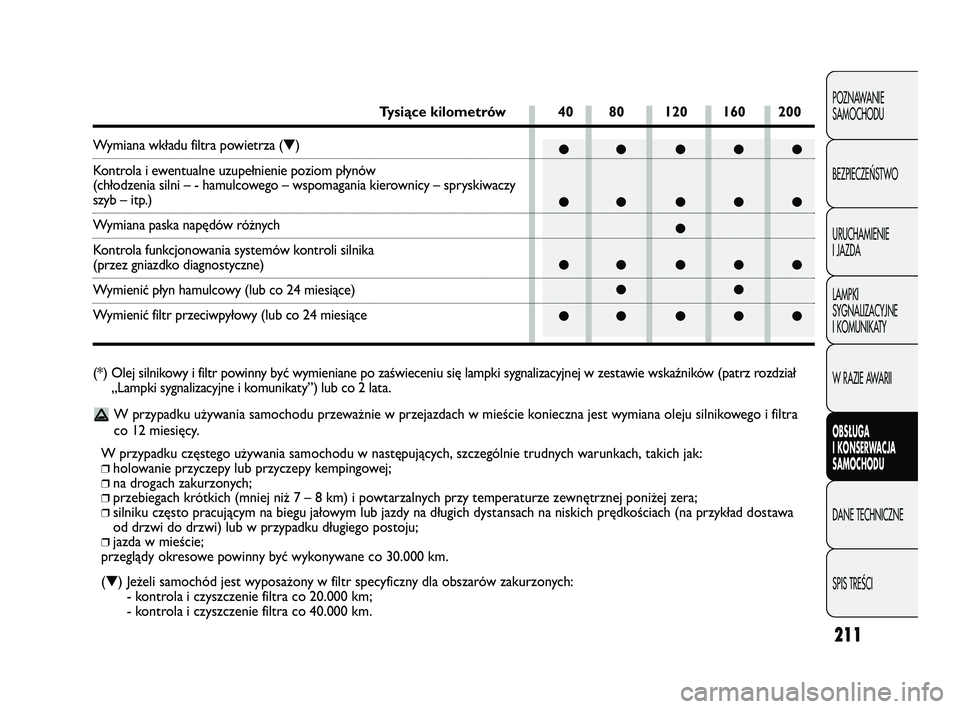

Tysiące kilometrów 40 80 120 160 200
Wymiana wkładu filtra powietrza (▼)
Kontrola i ewentualne uzupełnienie poziom płynów
(chłodzenia silni – - hamulcowego – wspomagania kierownicy – spryskiwaczy
szyb – itp.)
Wymiana paska napędów różnych
Kontrola funkcjonowania systemów kontroli silnika
(przez gniazdko diagnostyczne)
Wymienić płyn hamulcowy (lub co 24 miesiące)
Wymienić filtr przeciwpyłowy (lub co 24 miesiące
(*) Olej silnikowy i filtr powinny być wymieniane po zaświeceniu się lampki sygnalizacyjnej w zestawie wskaźników (patrz rozdział
„Lampki sygnalizacyjne i komunikaty”) lub co 2 lata.
W przypadku używania samochodu przeważnie w przejazdach w mieście konieczna jest wymiana oleju silnikowego i filtra
co 12 miesięcy.
W przypadku częstego używania samochodu w następujących, szczególnie trudnych warunkach, takich jak:
❒holowanie przyczepy lub przyczepy kempingowej;❒na drogach zakurzonych;❒przebiegach krótkich (mniej niż 7 – 8 km) i powtarzalnych przy temperaturze zewnętrznej poniżej zera;❒silniku często pracującym na biegu jałowym lub jazdy na długich dystansach na niskich prędkościach (na przykład dostawa
od drzwi do drzwi) lub w przypadku długiego postoju;
❒jazda w mieście;
przeglądy okresowe powinny być wykonywane co 30.000 km.
(▼) Jeżeli samochód jest wyposażony w filtr specyficzny dla obszarów zakurzonych:
- kontrola i czyszczenie filtra co 20.000 km;
- kontrola i czyszczenie filtra co 40.000 km.
207-230 DUCATO LUM PL 7ed.qxd 6/21/10 6:34 PM Strona 211

212
POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHAMIENIE I
JAZDA
LAMPKI
SYGNALIZACYJNE I
KOMUNIKATY
W RAZIE AWARII
OBSUGA I
KONSERWACJA
SAMOCHODU
DANE TECHNICZNE
SPIS TREŚCI

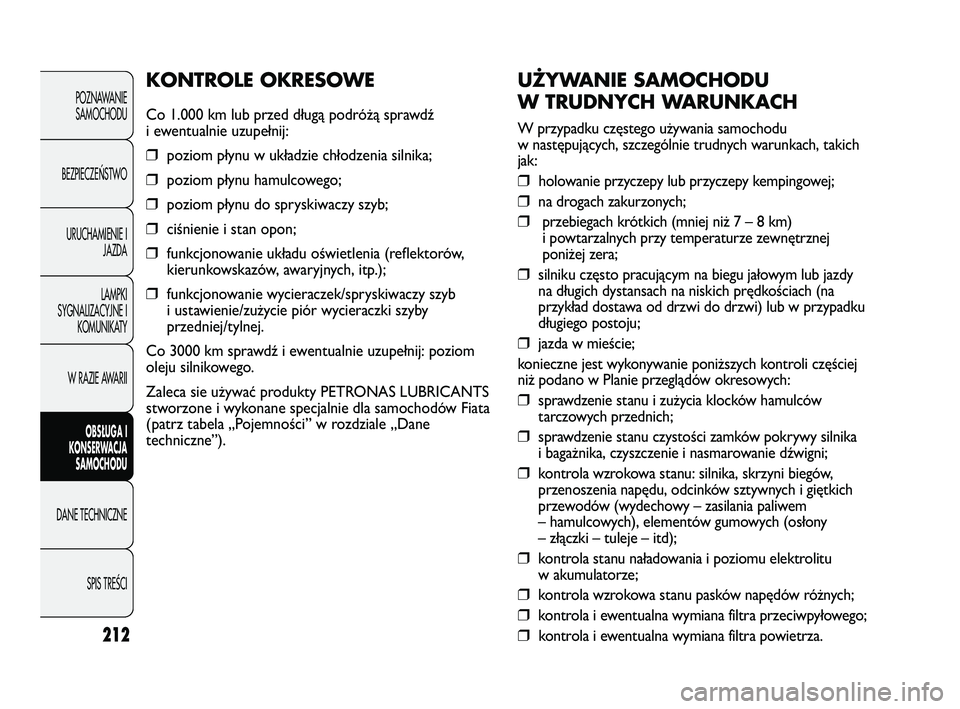

UŻYWANIE SAMOCHODU
W TRUDNYCH WARUNKACH
W przypadku częstego używania samochodu
w następujących, szczególnie trudnych warunkach, takich
jak:
❒holowanie przyczepy lub przyczepy kempingowej;
❒na drogach zakurzonych;
❒przebiegach krótkich (mniej niż 7 – 8 km)
i powtarzalnych przy temperaturze zewnętrznej
poniżej zera;
❒silniku często pracującym na biegu jałowym lub jazdy
na długich dystansach na niskich prędkościach (na
przykład dostawa od drzwi do drzwi) lub w przypadku
długiego postoju;
❒jazda w mieście;
konieczne jest wykonywanie poniższych kontroli częściej
niż podano w Planie przeglądów okresowych:
❒sprawdzenie stanu i zużycia klocków hamulców
tarczowych przednich;
❒sprawdzenie stanu czystości zamków pokrywy silnika
i bagażnika, czyszczenie i nasmarowanie dźwigni;
❒kontrola wzrokowa stanu: silnika, skrzyni biegów,
przenoszenia napędu, odcinków sztywnych i giętkich
przewodów (wydechowy – zasilania paliwem
– hamulcowych), elementów gumowych (osłony
– złączki – tuleje – itd);
❒kontrola stanu naładowania i poziomu elektrolitu
w akumulatorze;
❒kontrola wzrokowa stanu pasków napędów różnych;
❒kontrola i ewentualna wymiana filtra przeciwpyłowego;
❒kontrola i ewentualna wymiana filtra powietrza.
KONTROLE OKRESOWE
Co 1.000 km lub przed długą podróżą sprawdź
i ewentualnie uzupełnij:
❒poziom płynu w układzie chłodzenia silnika;
❒poziom płynu hamulcowego;
❒poziom płynu do spryskiwaczy szyb;
❒ciśnienie i stan opon;
❒funkcjonowanie układu oświetlenia (reflektorów,
kierunkowskazów, awaryjnych, itp.);
❒funkcjonowanie wycieraczek/spryskiwaczy szyb
i ustawienie/zużycie piór wycieraczki szyby
przedniej/tylnej.
Co 3000 km sprawdź i ewentualnie uzupełnij: poziom
oleju silnikowego.
Zaleca sie używać produkty PETRONAS LUBRICANTS
stworzone i wykonane specjalnie dla samochodów Fiata
(patrz tabela „Pojemności” w rozdziale „Dane
techniczne”).
207-230 DUCATO LUM PL 7ed.qxd 6/21/10 6:34 PM Strona 212

213
POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHAMIENIE
I JAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
W RAZIE AWARII
OBSUGA
I KONSERWACJA
SAMOCHODU
DANE TECHNICZNE
SPIS TREŚCI

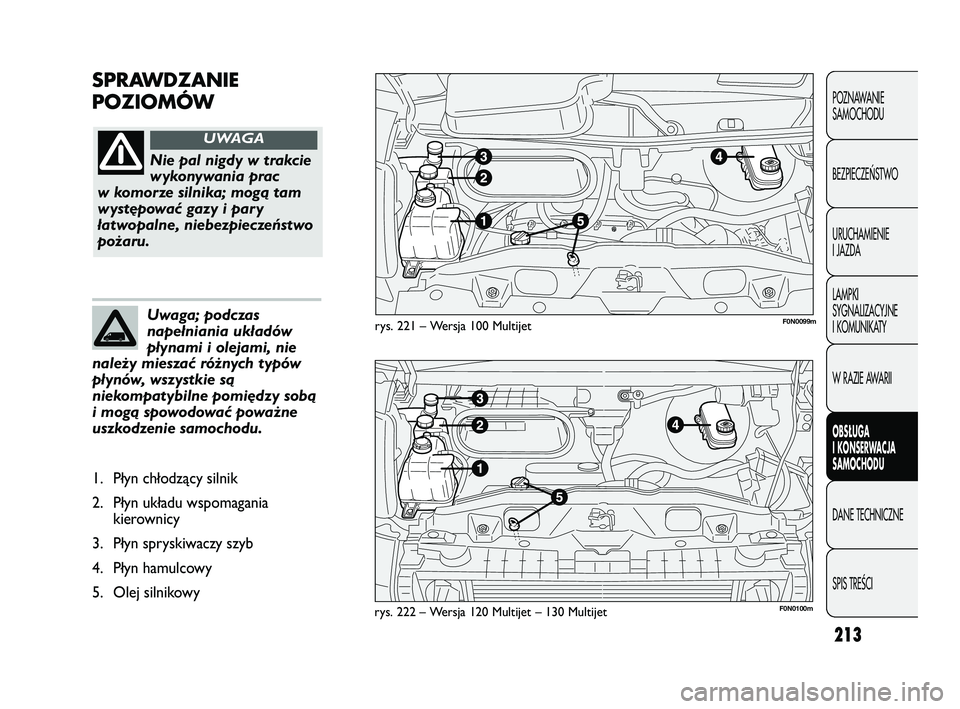

SPRAWDZANIE
POZIOMÓW
rys. 221 – Wersja 100 Multijet
rys. 222 – Wersja 120 Multijet – 130 Multijet
Nie pal nigdy w trakcie
wykonywania prac
w komorze silnika; mogą tam
występować gazy i pary
łatwopalne, niebezpieczeństwo
pożaru.
UWAGA
Uwaga; podczas
napełniania układów
płynami i olejami, nie
należy mieszać różnych typów
płynów, wszystkie są
niekompatybilne pomiędzy sobą
i mogą spowodować poważne
uszkodzenie samochodu.
1. Płyn chłodzący silnik
2. Płyn układu wspomagania
kierownicy
3. Płyn spryskiwaczy szyb
4. Płyn hamulcowy
5. Olej silnikowy
F0N0099m
F0N0100m
207-230 DUCATO LUM PL 7ed.qxd 6/21/10 6:34 PM Strona 213

214
POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHAMIENIE I
JAZDA
LAMPKI
SYGNALIZACYJNE I
KOMUNIKATY
W RAZIE AWARII
OBSUGA I
KONSERWACJA
SAMOCHODU
DANE TECHNICZNE
SPIS TREŚCI
Uwaga; podczas
napełniania układów
płynami i olejami, nie
należy mieszać różnych typów
płynów, wszystkie są
niekompatybilne pomiędzy sobą
i mogą spowodować poważne
uszkodzenie samochodu.
1. Płyn chłodzący silnik
2. Płyn układu wspomagania kierownicy
3. Płyn spryskiwaczy szyb
4. Płyn hamulcowy
5. Olej silnikowy

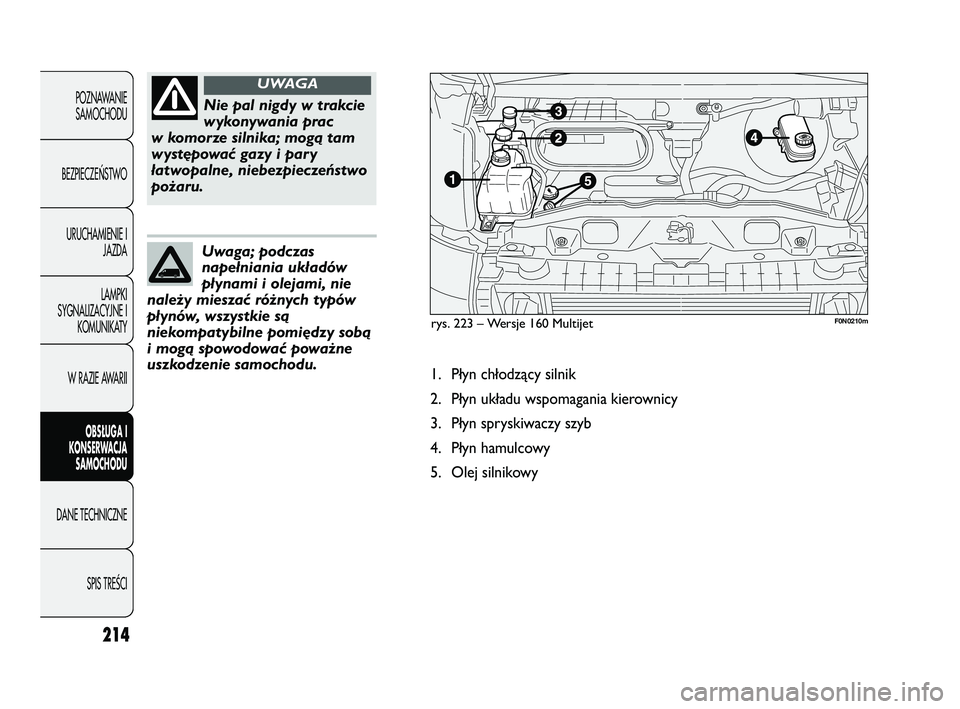

rys. 223 – Wersje 160 Multijet
Nie pal nigdy w trakcie
wykonywania prac
w komorze silnika; mogą tam
występować gazy i pary
łatwopalne, niebezpieczeństwo
pożaru.
UWAGA
F0N0210m
207-230 DUCATO LUM PL 7ed.qxd 6/21/10 6:34 PM Strona 214

215
POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHAMIENIE
I JAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
W RAZIE AWARII
OBSUGA
I KONSERWACJA
SAMOCHODU
DANE TECHNICZNE
SPIS TREŚCI

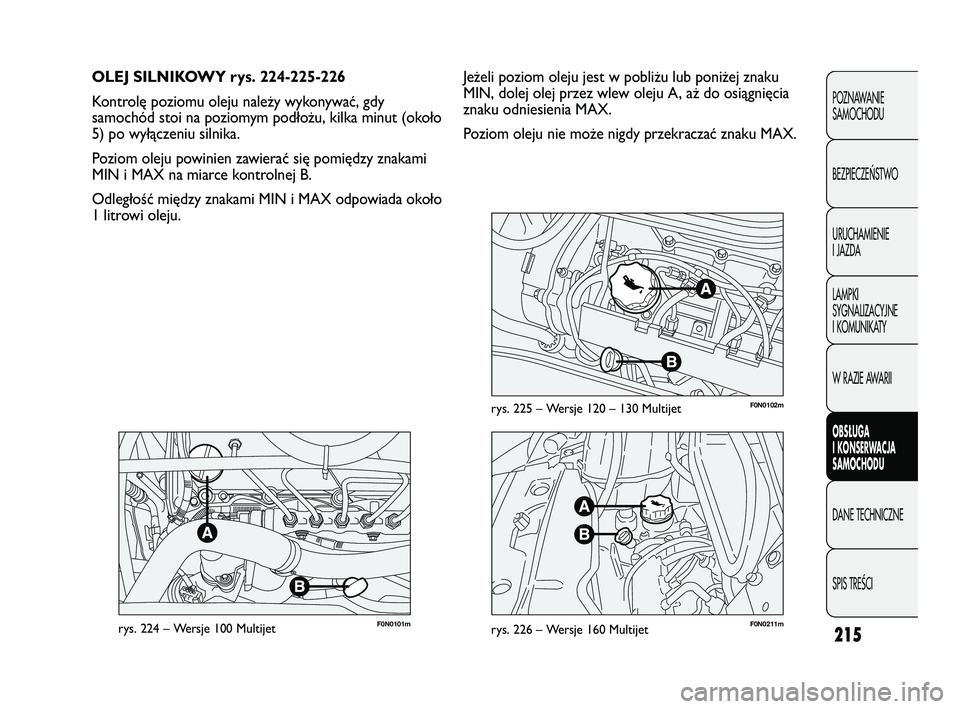

F0N0101mrys. 224 – Wersje 100 MultijetF0N0211mrys. 226 – Wersje 160 Multijet
F0N0102mrys. 225 – Wersje 120 – 130 Multijet
Jeżeli poziom oleju jest w pobliżu lub poniżej znaku
MIN, dolej olej przez wlew oleju A, aż do osiągnięcia
znaku odniesienia MAX.
Poziom oleju nie może nigdy przekraczać znaku MAX. OLEJ SILNIKOWY rys. 224-225-226
Kontrolę poziomu oleju należy wykonywać, gdy
samochód stoi na poziomym podłożu, kilka minut (około
5) po wyłączeniu silnika.
Poziom oleju powinien zawierać się pomiędzy znakami
MIN i MAX na miarce kontrolnej B.
Odległość między znakami MIN i MAX odpowiada około
1 litrowi oleju.
