2008 Alfa Romeo 8C Notice d'entretien (in French)

159
6
CAS D’URGENCE
Relais compartiment moteur Pos. Type Fonction
R02Micro-relais BOSCH 20A Principal injection
R03Micro-relais BOSCH 10/20A Immobilisateur
R04Micro-relais 20A Compresseur de climatisation
R05Micro-relais 20A Lave-phares
R06Micro-relais 20A Feux de route
R07Micro-relais 10/20A Chargeur de batterie (déviateur)
R08Micro-relais 20A Avertisseurs sonores
R09Micro-relais 20A DRL
R14Mini-relais 50A Pompe à air
R15Mini-relais 50A Ventilateur 1e vitesse
R16Mini-relais 50A Ventilateurs 2e vitesse
R20Micro-relais 20A Side marker
R24Micro-relais 10/20A Bouton de démarrage
R28Micro-relais 20A Interrupteur de frein
L43Micro-relais 10/20A Relais démarreur (INT/A)
L44Micro-relais 30A Démarreur

160
6
Fusibles compartiment moteur Pos. Amp. Couleur Système / Composant
MF01Maxi 40A orange +30 ABS (Pompe)
MF02Maxi 60A bleu Pompe à air
MF03Maxi 40A orange Ventilateurs 1e vitesse
MF04Maxi 50A rouge Ventilateurs 2
e vitesse
MF05Maxi 40A orange Groupe de climatisation
MF85Maxi 60A bleu +30 boîtiers à relais et fusibles avant
F0620A jaune +15 clé (commutateur d’allumage)
F0730A vert Principal injection, bobine relais principal
F087,5A marron +30 injection
F0910A rouge +87 relais principal, I.E.
F1015A azur I.E. Services secondaires
F1115A azur +87 relais principal, I.E.
F1410A rouge +15 I.E.
F1515A azur DRL
F167,5A marron Compresseur de climatisation
F1710A rouge Feu de route gauche
F1810A rouge Feu de route droit

161
6
CAS D’URGENCE
Pos. Amp. Couleur Système / Composant
F1915A azur +30 Chargeur de batterie
F2030A vert Lave-phares
F2115A azur Avertisseurs sonores
F2210A rouge +30 ABS (Groupe électronique)
F237,5A marron Interrupteur de frein
F24- - Non affecté
F2530A vert +30 Démarreur
F2715A azur +87 relais principal, I.E.
F2825A blanc +30 ABS (Groupe électrovannes)
F667.5A marron Side marker avant
F7615A azur +87 relais principal I.E., sonde lambda
F917,5A marron +15 alternateur capteur de niveau d’huile
F937,5A marron +15 Bouton de démarrage
F94- - Non affecté
F9515A azur +30 captage alternateur

162
6
C
F-36
F-39
F-38
F-53
F-31F-52
F-41
F-43
F-40
F-44F-45
F-47
F-32
F-50
F-51F-46
F-33
F-37
F-42
F-12F-34
F-48
F-49
F-35
F-13
T01T12
T11T13

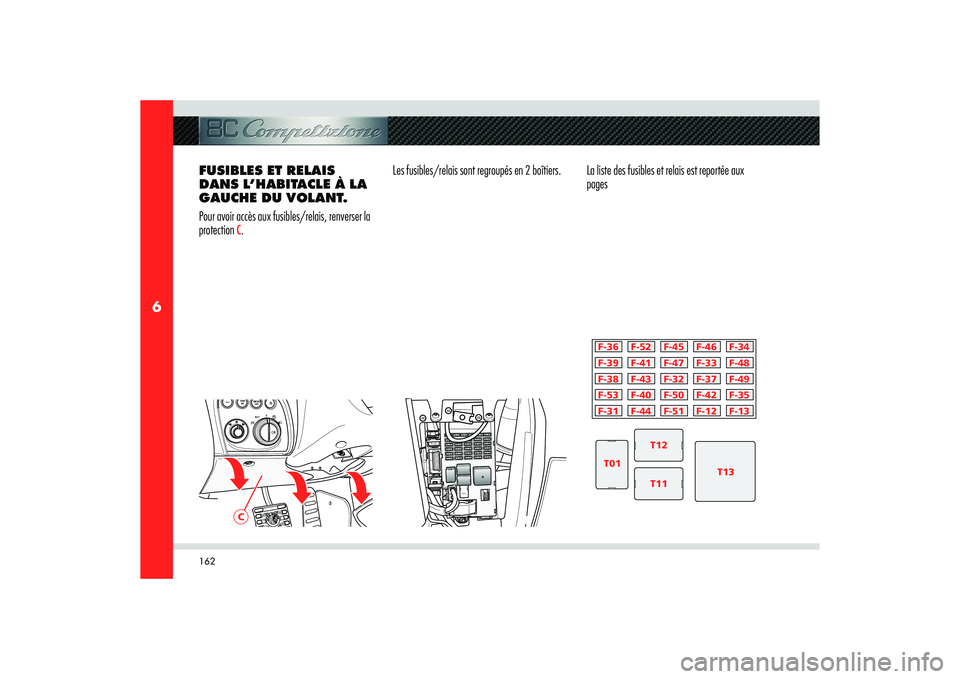

FUSIBLES ET RELAIS
DANS L’HABITACLE À LA
GAUCHE DU VOLANT.
Pour avoir accès aux fusibles/relais, renverser la
protection
C.Les fusibles/relais sont regroupés en 2 boîtiers. La liste des fusibles et relais est reportée aux
pages

163
6
CAS D’URGENCE

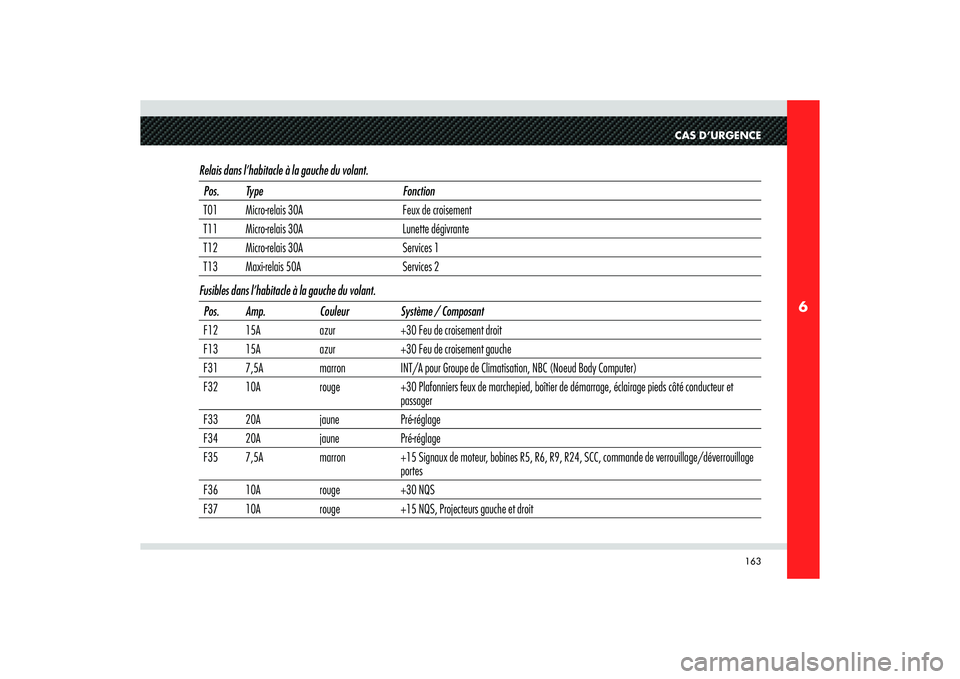

Relais dans l’habitacle à la gauche du volant.Pos. Type Fonction
T01 Micro-relais 30A Feux de croisement
T11 Micro-relais 30A Lunette dégivrante
T12 Micro-relais 30A Services 1
T13 Maxi-relais 50A Services 2
Fusibles dans l’habitacle à la gauche du volant.
Pos. Amp. Couleur Système / Composant
F12 15A azur +30 Feu de croisement droit
F13 15A azur +30 Feu de croisement gauche
F31 7,5A marron INT/A pour Groupe de Climatisation, NBC (Noeud Body Computer)
F32 10A rouge +30 Plafonniers feux de marchepied, boîtier de démarrage, éclairage pieds côté conducteur et
passager
F33 20A jaune Pré-réglage
F34 20A jaune Pré-réglage
F35 7,5A marron +15 Signaux de moteur, bobines R5, R6, R9, R24, SCC, commande de verrouillage/déverrouillage
portes
F36 10A rouge +30 NQS
F37 10A rouge +15 NQS, Projecteurs gauche et droit

164
6

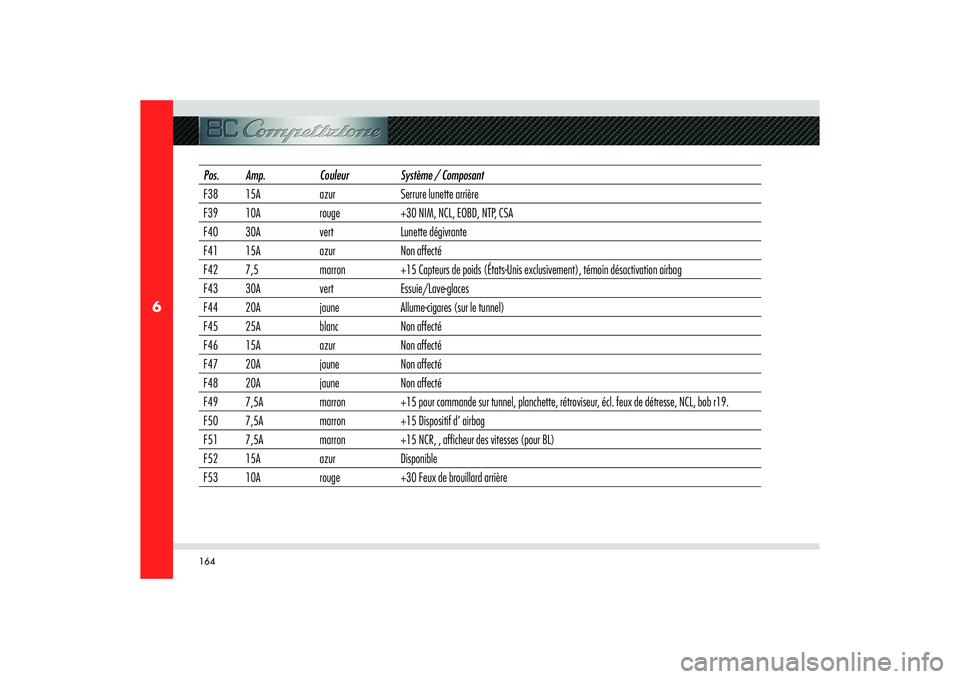

Pos. Amp. Couleur Système / Composant
F38 15A azur Serrure lunette arrière
F39 10A rouge +30 NIM, NCL, EOBD, NTP, CSA
F40 30A vert Lunette dégivrante
F41 15A azur Non affecté
F42 7,5 marron +15 Capteurs de poids (États-Unis exclusivement), témoin désactivation airbag
F43 30A vert Essuie/Lave-glaces
F44 20A jaune Allume-cigares (sur le tunnel)
F45 25A blanc Non affecté
F46 15A azur Non affecté
F47 20A jaune Non affecté
F48 20A jaune Non affecté
F49 7,5A marron +15 pour commande sur tunnel, planchette, rétroviseur, écl. feux de détresse, NCL, bob r19.
F50 7,5A marron +15 Dispositif d’ airbag
F51 7,5A marron +15 NCR, , afficheur des vitesses (pour BL)
F52 15A azur Disponible
F53 10A rouge +30 Feux de brouillard arrière

165
6
D
CAS D’URGENCE

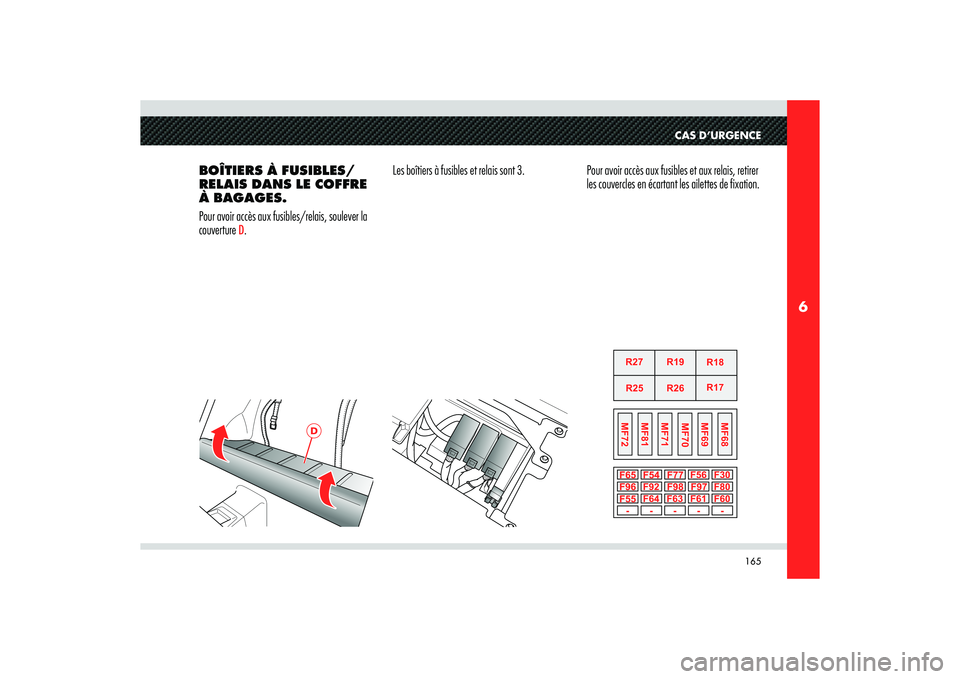

BOÎTIERS À FUSIBLES/
RELAIS DANS LE COFFRE
À BAGAGES.
Pour avoir accès aux fusibles/relais, soulever la
couverture
D.Les boîtiers à fusibles et relais sont 3. Pour avoir accès aux fusibles et aux relais, retirer
les couvercles en écartant les ailettes de fixation.

166
6

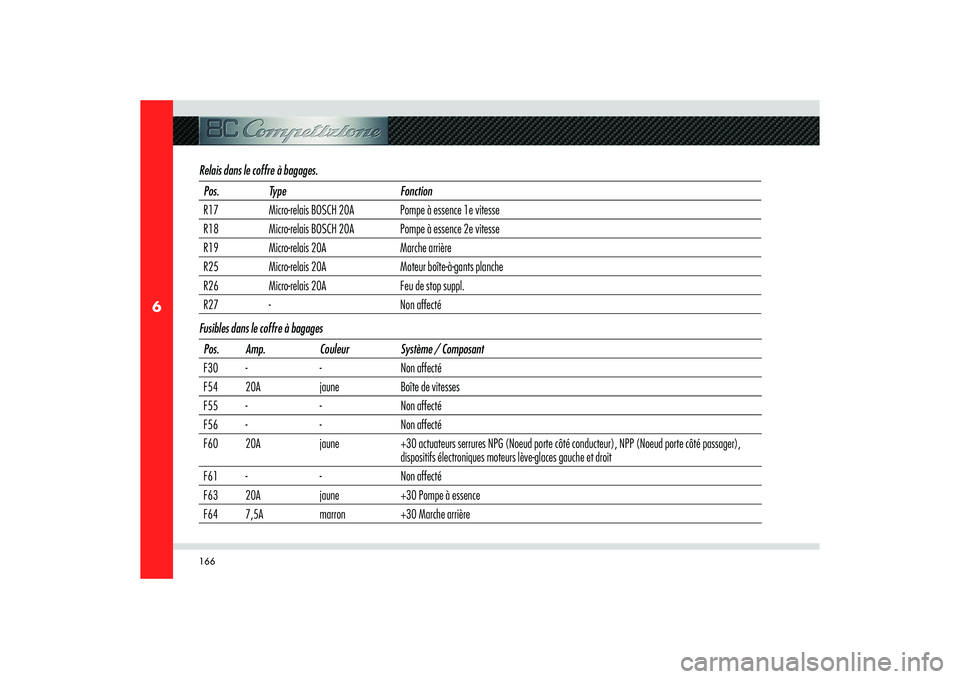

Relais dans le coffre à bagages.Pos. Type Fonction
R17 Micro-relais BOSCH 20A Pompe à essence 1e vitesse
R18 Micro-relais BOSCH 20A Pompe à essence 2e vitesse
R19 Micro-relais 20A Marche arrière
R25 Micro-relais 20A Moteur boîte-à-gants planche
R26 Micro-relais 20A Feu de stop suppl.
R27 - Non affecté
Fusibles dans le coffre à bagages
Pos. Amp. Couleur Système / Composant
F30 - - Non affecté
F54 20A jaune Boîte de vitesses
F55 - - Non affecté
F56 - - Non affecté
F60 20A jaune +30 actuateurs serrures NPG (Noeud porte côté conducteur), NPP (Noeud porte côté passager),
dispositifs électroniques moteurs lève-glaces gauche et droit
F61 - - Non affecté
F63 20A jaune +30 Pompe à essence
F64 7,5A marron +30 Marche arrière
