2007 YAMAHA WR 250F Notices Demploi (in French)

5 - 98
ENG
CILINDRO Y PISTÓN
Extensión del desmontaje:
1 Desmontaje del cilindro
2 Desmontaje del pistón
Extensión del desmontaje Orden Nombre de la pieza Ctd. Observaciones
DESMONTAJE DEL CILINDRO Y EL
PISTÓN
Preparación para el
desmontajeCulata Consulte el apartado “CULATA”.
1 Tornillo (cilindro) 1
2 Cilindro 1
3 Clip del pasador de pistón2
Utilice la herramienta especial.
Consulte el apartado “PUNTOS DE
DESMONTAJE”. 4 Pasador del pistón1
5Pistón1
6 Conjunto de aros de pistón1
1
2
CILINDRO Y PISTÓN

5 - 99
ENGCYLINDER AND PISTON
REMOVAL POINTS
Piston and piston ring
1. Remove:
Piston pin clip
1
Piston pin
2
Piston
3
NOTE:Put identification marks on each
piston head for reference during
reinstallation.
Before removing each piston pin,
deburr the clip groove and pin hole
area. If the piston pin groove is
deburred and the piston pin is still
difficult to remove, use the piston
pin puller set
4.
CAUTION:
Do not use a hammer to drive the
piston pin out.
Piston pin puller set:
YU-1304/90890-01304
2. Remove:
Piston ring
1
NOTE:Spread the end gaps apart while at
the same time lifting the piston ring
over the top of the piston crown, as
shown in the illustration.
INSPECTION
Cylinder and piston
1. Inspect:
Cylinder and piston walls
Vertical scratches
→ Replace
cylinder and piston.
2. Measure:
Piston-to-cylinder clearance
Measurement steps:
1st step:
Measure the cylinder bore “C”
with a cylinder bore gauge.
NOTE:Measure the cylinder bore “C” in
parallel to and at right angles to
the crankshaft. Then, find the
average of the measurements.
POINTS DE DEPOSE
Piston et segment
1. Déposer:
Agrafe d’axe de piston 1
Axe de piston 2
Piston 3
N.B.:
Placer des repères d’identification sur
chaque tête de piston comme référence
pour la repose.
Avant de retirer chaque axe de piston,
ébavurer la gorge de l’agrafe et le
pourtour du trou de l’axe. Si la gorge
de l’axe de piston est ébavurée et que
l’axe du piston reste difficile à déga-
ger, utiliser l’extracteur d’axe de pis-
ton 4.
ATTENTION:
Ne pas employer de marteau pour
chasser l’axe de piston.
Kit d’extracteur d’axe de
piston:
YU-1304/90890-01304
2. Déposer:
Segment de piston 1
N.B.:
Ecarter les coupes du segment tout en
soulevant le segment de piston par des-
sus la calotte du piston, comme illustré.
CONTROLE
Cylindre et piston
1. Contrôler:
Parois du cylindre et du piston
Rayures verticales → Remplacer
le cylindre et le piston.
2. Mesurer:
Jeu entre piston et cylindre
Etapes de la mesure:
1ère étape:
Mesurer l’alésage de cylindre “C”
à l’aide d’un comparateur à cadran
pour cylindre.
N.B.:
Mesurer l’alésage du cylindre “C”
parallèlement et perpendiculairement
à l’arbre à cames. Calculer ensuite la
moyenne de ces mesures.
CYLINDRE ET PISTON

5 - 100
ENG
DEMONTAGE-EINZELHEITEN
Kolben und Kolbenringe
1. Demontieren:
Kolbenbolzen-Sicherungsring
1
Kolbenbolzen
2
Kolben
3
HINWEIS:
Die Kolbenböden für den späteren
Wiedereinbau markieren.
Vor dem Ausbau des Kolbenbol-
zens den Bereich der Sicherungs-
ring-Nut und des Kolbenbolzenau-
ges entgraten. Lässt sich der
Kolbenbolzen auch danach nur
schwer lösen, den Kolbenbolzen-
Abzieher
4 verwenden.
ACHTUNG:
Den Kolbenbolzen unter keinen
Umständen mit einem Hammer
austreiben.
Kolbenbolzen-Abzieher:
YU-1304/90890-01304
2. Demontieren:
Kolbenring
1
HINWEIS:
Wie in der Abbildung gezeigt, die
Ringenden spreizen und dabei den
Kolbenring hochschieben.
KONTROLLE
Zylinder und Kolben
1. Kontrollieren:
Zylinder und Kolbenhemd
In Laufrichtung riefig
→ Zylin-
der und Kolben erneuern.
2. Messen:
Kolben-Laufspiel
Arbeitsvorgang:
1. Schritt:
Die Zylinderbohrung “C” mit
einer Innenmessschraube mes-
sen.
HINWEIS:
Die Zylinderbohrung “C” sowohl
parallel als auch im rechten Win-
kel zur Kurbelwelle messen.
Anschließend den Durchschnitt
der gemessenen Werte ermitteln.
PUNTI DI RIMOZIONE
Pistone e fascia elastica del pistone
1. Togliere:
Fermo spinotto 1
Spinotto 2
Pistone 3
NOTA:
Posizionare i segni di identificazione
su ogni testata come riferimento
durante la reinstallazione.
Prima di rimuovere ogni spinotto, sba-
vare l’area della scanalatura del fermo
e del foro dello spinotto. Se risulta
ancora difficile rimuovere lo spinotto
dopo aver sbavato la scanalatura, uti-
lizzare il kit estrattore dello spinotto
4.
ATTENZIONE:
Non utilizzare un martello per far
uscire lo spinotto.
Kit estrattore dello
spinotto:
YU-1304/90890-01304
2. Togliere:
Fascia elastica del pistone 1
NOTA:
Divaricare le luci fra le estremità e solle-
vare contemporaneamente la fascia ela-
stica del pistone sulla parte superiore
della corona del pistone, come indicato
in figura.
CONTROLLO
Cilindro e pistone
1. Controllare:
Pareti del cilindro e del pistone
Graffi verticali → Sostituire il
cilindro e il pistone.
2. Misurare:
Gioco tra cilindro e pistone
Operazioni per la misurazione:
Prima fase:
Misurare il foro cilindro “C” con
l’apposito calibro.
NOTA:
Misurare il foro cilindro “C” paralle-
lamente e sugli angoli destri
dell’albero motore. Quindi, calcolare
la media delle misure.
PUNTOS DE DESMONTAJE
Pistón y aro
1. Extraer:
Clip del pasador de pistón
1
Pasador del pistón
2
Pistón
3
NOTA:
Haga marcas de identificación en
cada cabeza de pistón como refe-
rencia para el posterior montaje.
Antes de extraer el pasador de pis-
tón, desbarbe el surco del clip y la
zona del orificio del pasador. Si el
surco del pasador del pistón está
desbarbado pero sigue siendo difí-
cil extraer el pasador, utilice el
conjunto extractor del pasador de
pistón
4.
ATENCION:
No utilice un martillo para extraer
el pasador del pistón.
2. Extraer:
Aro de pistón
1
NOTA:
Separe los extremos levantando al
mismo tiempo el aro por encima de
la corona del pistón como se mues-
tra en la ilustración.
Conjunto extractor de
pasador de pistón:
YU-1304/90890-01304
COMPROBACIÓN
Cilindro y pistón
1. Comprobar:
Cilindro y paredes del pistón
Rayaduras verticales
→ Cam-
biar el cilindro y el pistón.
2. Medir:
Holgura entre pistón y cilindro
Procedimiento de medición:
1er paso:
Mida el diámetro del cilindro “C”
con un medidor de diámetro de
cilindros.
NOTA:
Mida el diámetro del cilindro “C”
paralelo y perpendicular al cigüe-
ñal. Seguidamente calcule el pro-
medio de las mediciones.
ZYLINDER UND KOLBEN
CILINDRO E PISTONE
CILINDRO Y PISTÓN

5 - 101
ENGCYLINDER AND PISTON
Cylinder
bore “C”77.00 ~ 77.01 mm
(3.0315 ~ 3.0319 in)
Taper limit
“T”0.05 mm (0.002 in)
Out of
round “R”0.05 mm (0.002 in)
“C” = Maximum D
“T” = (Maximum D
1 or D2) –
(Maximum D
5 or D6)
“R” = (Maximum D
1, D3 or D5) –
(Minimum D
2, D4 or D6)
If out of specification, replace
the cylinder, and replace the
piston and piston rings as set.
2nd step:
Measure the piston skirt diame-
ter “P” with a micrometer.
a8 mm (0.31 in) from the piston
bottom edge
Piston size “P”
Standard76.955 ~ 76.970 mm
(3.0297 ~ 3.0303 in)
If out of specification, replace
the piston and piston rings as a
set.
3rd step:
Calculate the piston-to-cylinder
clearance with following for-
mula:
Piston-to-cylinder clearance =
Cylinder bore “C” – Piston
skirt diameter “P”
Piston-to-cylinder
clearance:
0.030 ~ 0.055 mm
(0.0012 ~ 0.0022 in)
:
0.1 mm (0.004 in)
If out of specification, replace
the cylinder, and replace the
piston and piston rings as set.
Alésage de
cylindre “C”77,00 à 77,01 mm
(3,0315 à 3,0319 in)
Limite de
conicité “T”0,05 mm (0,002 in)
Ovalisation
“R”0,05 mm (0,002 in)
“C” = Maximum D
“T” = (Maximum D
1 ou D2) –
(Maximum D
5 ou D6)
“R” = (Maximum D
1, D3 ou D5) –
(Minimum D
2, D4 ou D6)
Si le résultat est hors spécifica-
tions, remplacer le cylindre et rem-
placer ensemble le piston et les
segments de piston.
2ème étape:
Mesurer le diamètre “P” de la jupe
de piston à l’aide du palmer.
a
8 mm (0,31 in) depuis le bord
inférieur du piston
Taille du piston “P”
Standard76,955 à 76,970 mm
(3,0297 à 3,0303 in)
Si hors spécifications, remplacer
ensemble le piston et les segments
de piston.
3ème étape:
Calculer le jeu entre piston et
cylindre au moyen de la formule
suivante:
Jeu piston-cylindre = Alésage du
cylindre “C” – diamètre de la
jupe de piston “P”
Jeu entre piston et
cylindre:
0,030 à 0,055 mm
(0,0012 à 0,0022 in)
:
0,1 mm (0,004 in)
Si le résultat est hors spécifica-
tions, remplacer le cylindre et rem-
placer ensemble le piston et les
segments de piston.
CYLINDRE ET PISTON

5 - 102
ENG
Zylinderboh
rung “C”77,00–77,01 mm
(3,0315–3,0319 in)
Max.
Konizität “T”0,05 mm (0,002 in)
Max.
Ovalität “R”0,05 mm (0,002 in)
“C” = größtes Maß unter D
“T” =(größtes Maß unter D
1
und D
2) – (größtes Maß
unter D
5 und D6)
“R” =(größtes Maß unter D
1, D3
und D
5) – (größtes Maß
unter D
2, D4 und D6)
Falls nicht nach Vorgabe, Zylin-
der sowie Kolben und Kolben-
ringe erneuern.
2. Schritt:
Den Kolbenschaft-Durchmes-
ser “P” mit einer Bügelmess-
schraube messen.
a8 mm (0,31 in) oberhalb der
Unterkante
Kolbengröße “P”
Standard76,955–76,970 mm
(3,0297–3,0303 in)
Falls nicht nach Vorgabe, Kol-
ben samt Kolbenringen erneu-
ern.
3. Schritt:
Das Kolben-Laufspiel nach fol-
gender Formel ermitteln:
Kolben-Laufspiel = Zylinder-
bohrung “C” – Kolbenschaft-
Durchmesser “P”
Kolben-Laufspiel:
0,030–0,055 mm
(0,0012–0,0022 in)
:
0,1 mm (0,004 in)
Falls nicht nach Vorgabe, Zylin-
der sowie Kolben und Kolben-
ringe erneuern.
Foro del
cilindro “C”77,00 ~ 77,01 mm
(3,0315 ~ 3,0319 in)
Limite di
conicità “T”0,05 mm (0,002 in)
Eccentricità
“R”0,05 mm (0,002 in)
“C” = massimo di D
“T” = (Massimo di D
1 o D2) –
(Massimo di D
5 o D6)
“R” = (Massimo di D
1, D3 o D5) –
(Minimo di D
2, D4 o D6)
Se fuori specifica, sostituire il
cilindro, il pistone e le fasce elasti-
che in blocco.
Seconda fase:
Misurare il diametro del mantello
“P” del pistone con un micrometro.
a
8 mm (0,31 in) dal bordo inferiore del
pistone
Dimensioni “P” del
pistone
Standard76,955 ~ 76,970 mm
(3,0297 ~ 3,0303 in)
Se non conforme a specifiche,
sostituire in blocco il pistone e le
fasce elastiche.
Terza fase:
Calcolare il gioco fra pistone e
cilindro con la seguente formula:
Gioco tra cilindro e pistone = Foro
del cilindro “C” – Diametro del
mantello del pistone “P”
Gioco tra cilindro e
pistone:
0,030 ~ 0,055 mm
(0,0012 ~ 0,0022 in)
:
0,1 mm (0,004 in)
Se fuori specifica, sostituire il
cilindro, il pistone e le fasce elasti-
che in blocco.
Diámetro del
cilindro “C”77,00 ~ 77,01 mm
(3,0315 ~ 3,0319 in)
Límite de
conicidad
“T”0,05 mm (0,002 in)
Ovalización
“R”0,05 mm (0,002 in)
“C” = Máximo D
“T” =(Máximo D
1 o D2) –
(Máximo D
5 o D6)
“R” =(Máximo D
1, D3 o D5) –
(Mínimo D
2, D4 o D6)
Si está fuera del valor especifi-
cado, cambie el conjunto de
cilindro, pistón y aros.
2º paso:
Mida el diámetro de la superfi-
cie lateral del pistón “P” con un
micrómetro.
a8 mm (0,31 in) desde el borde
inferior del pistón
Tamaño del pistón
“P”
Estándar76,955 ~ 76,970 mm
(3,0297 ~ 3,0303 in)
Si está fuera del valor especifi-
cado cambie el conjunto de pis-
tón y aros.
3er paso:
Calcule la holgura de pistón a
cilindro con la fórmula
siguiente:
Holgura de pistón a cilindro =
diámetro del cilindro “C” –
diámetro de la superficie
lateral del pistón “P”
Holgura entre pistón y
cilindro:
0,030 ~ 0,055 mm
(0,0012 ~ 0,0022 in)
:
0,1 mm (0,004 in)
Si está fuera del valor especifi-
cado, cambie el conjunto de
cilindro, pistón y aros.
ZYLINDER UND KOLBEN
CILINDRO E PISTONE
CILINDRO Y PISTÓN

5 - 103
ENGCYLINDER AND PISTON
Piston ring
1. Measure:
Ring side clearance
Use a feeler gauge
1.
Out of specification
→
Replace the piston and rings
as a set.
NOTE:Clean carbon from the piston ring
grooves and rings before measuring
the side clearance.
Side clearance:
Standard
Top ring0.030 ~
0.065 mm
(0.0012 ~
0.0026 in)0.12 mm
(0.005 in)
2nd ring0.020 ~
0.055 mm
(0.0008 ~
0.0022 in)0.12 mm
(0.005 in)
2. Position:
Piston ring
(in cylinder)
NOTE:Insert a ring into the cylinder and
push it approximately 10 mm
(0.39 in) into the cylinder. Push the
ring with the piston crown so that the
ring will be at a right angle to the cyl-
inder bore.
a10 mm (0.39 in)
3. Measure:
Ring end gap
Out of specification
→
Replace.
NOTE:You cannot measure the end gap on
the expander spacer of the oil control
ring. If the oil control ring rails show
excessive gap, replace all three
rings.Segment
1. Mesurer:
Jeu latéral du segment
Utiliser une jauge d’épaisseur à
lames 1.
Hors spécifications → Remplacer
ensemble le piston et les seg-
ments de piston.
N.B.:
Eliminer les dépôts de calamine des gor-
ges des segments de piston et des seg-
ments avant de mesurer le jeu latéral.
Jeu latéral:
Standard
Segment
de feu0,030 à
0,065 mm
(0,0012 à
0,0026 in)0,12 mm
(0,005 in)
Segment
d’étan-
chéité0,020 à
0,055 mm
(0,0008 à
0,0022 in)0,12 mm
(0,005 in)
2. Position:
Segment
(dans le cylindre)
N.B.:
Insérer un segment dans le cylindre et
l’enfoncer d’environ 10 mm (0,39 in).
Enfoncer le segment à l’aide de la calotte
de piston de manière que le segment
fasse un angle droit avec l’alésage du
cylindre.
a
10 mm (0,39 in)
3. Mesurer:
Coupe de segment
Hors spécifications → Rempla-
cer.
N.B.:
Il n’est pas possible de mesurer la coupe
de la bague extensible du segment
racleur d’huile. Si les rails du segment
racleur d’huile présentent un jeu exces-
sif, remplacer les trois segments.
CYLINDRE ET PISTON

5 - 104
ENG
Kolbenringe
1. Messen:
Ringnutspiel
Eine Fühlerlehre
1 verwen-
den.
Nicht nach Vorgabe
→ Kol-
ben samt Kolbenringen erneu-
ern.
HINWEIS:
Vor der Messung des Ringnutspiels
müssen die Ölkohleablagerungen
von den Kolbenringen und Ringnuten
entfernt werden.
Ringnutspiel:
Standard

1. Kom-
pressi-
onsring
(Topring)0,030–
0,065 mm
(0,0012–
0,0026 in)0,12 mm
(0,005 in)
2. Kom-
pressi-
onsring0,020–
0,055 mm
(0,0008–
0,0022 in)0,12 mm
(0,005 in)
2. Anordnen:
Kolbenringe
(im Zylinder)
HINWEIS:
Den Kolbenring ca.10 mm (0,39 in) in
den Zylinder einschieben. Den Kol-
benring mit dem Kolbenboden in die
Zylinderbohrung schieben, so dass
der Ring rechtwinklig im Zylinder
sitzt.
a10 mm (0,39 in)
3. Messen:
Kolbenring-Stoß
Nicht nach Vorgabe
→ Erneu-
ern.
HINWEIS:
Der Stoß der Ölabstreifring-Expan-
derfeder kann nicht gemessen wer-
den. Wenn der Stoß der
Ölabstreifschneiden nicht im Sollbe-
reich liegt, müssen alle Kolbenringe
erneuert werden.Fascia elastica del pistone
1. Misurare:
Gioco laterale della fascia
Utilizzare uno spessimetro 1.
Non conforme a specifiche →
Sostituire in blocco il pistone e le
fasce elastiche.
NOTA:
Pulire il carbone dalle fasce elastiche del
pistone e dalle relative scanalature prima
di misurare il gioco laterale.
Gioco laterale:
Standard
Fascia
superiore0,030 ~
0,065 mm
(0,0012 ~
0,0026 in) 0,12 mm
(0,005 in)
seconda
fascia0,020 ~
0,055 mm
(0,0008 ~
0,0022 in) 0,12 mm
(0,005 in)
2. Posizione:
Fascia elastica del pistone
(nel cilindro)
NOTA:
Inserire una fascia nel cilindro e spin-
gerla all’interno di circa 10 mm
(0,39 in). Premere la fascia con la corona
del pistone in modo che la fascia si trovi
a una giusta angolazione rispetto al foro
del cilindro.
a
10 mm (0,39 in)
3. Misurare:
Luce fra le estremità della fascia
elastica
Non conforme alle specifiche →
Sostituire.
NOTA:
È impossibile misurare la luce fra le
estremità sul distanziatore dell’estensore
della fascia di controllo dell’olio. Se gli
elementi della fascia di controllo
dell’olio presentano una luce eccessiva,
sostituire tutte e tre le fasce elastiche.Aro de pistón
1. Medir:
Holgura lateral del aro
Utilice una galga palpadora
1.
Fuera del valor especificado
→ Cambiar el conjunto de pis-
tón y aros.
NOTA:
Limpie el carbón de los surcos de los
aros antes de medir la holgura late-
ral.
Holgura lateral:
Estándar
Aro
superior0,030 ~
0,065 mm
(0,0012 ~
0,0026 in) 0,12 mm
(0,005 in)
2º aro0,020 ~
0,055 mm
(0,0008 ~
0,0022 in) 0,12 mm
(0,005 in)
2. Situar:
Aro de pistón
(en cilindro)
NOTA:
Introduzca un aro en el cilindro y
empújelo aproximadamente 10 mm
(0,39 in) en el interior. Empuje el aro
con la corona del pistón de forma
que el aro se sitúe perpendicular al
diámetro del cilindro.
a10 mm (0,39 in)
3. Medir:
Distancia entre extremos de
aro de pistón
Fuera del valor especificado
→ Cambiar.
NOTA:
No se puede medir la distancia entre
extremos de aro de pistón en el
espaciador expansor del aro de
engrase. Si los surcos del aro de
engrase tienen una holgura exce-
siva, cambie los tres aros.
ZYLINDER UND KOLBEN
CILINDRO E PISTONE
CILINDRO Y PISTÓN

5 - 105
ENGCYLINDER AND PISTON

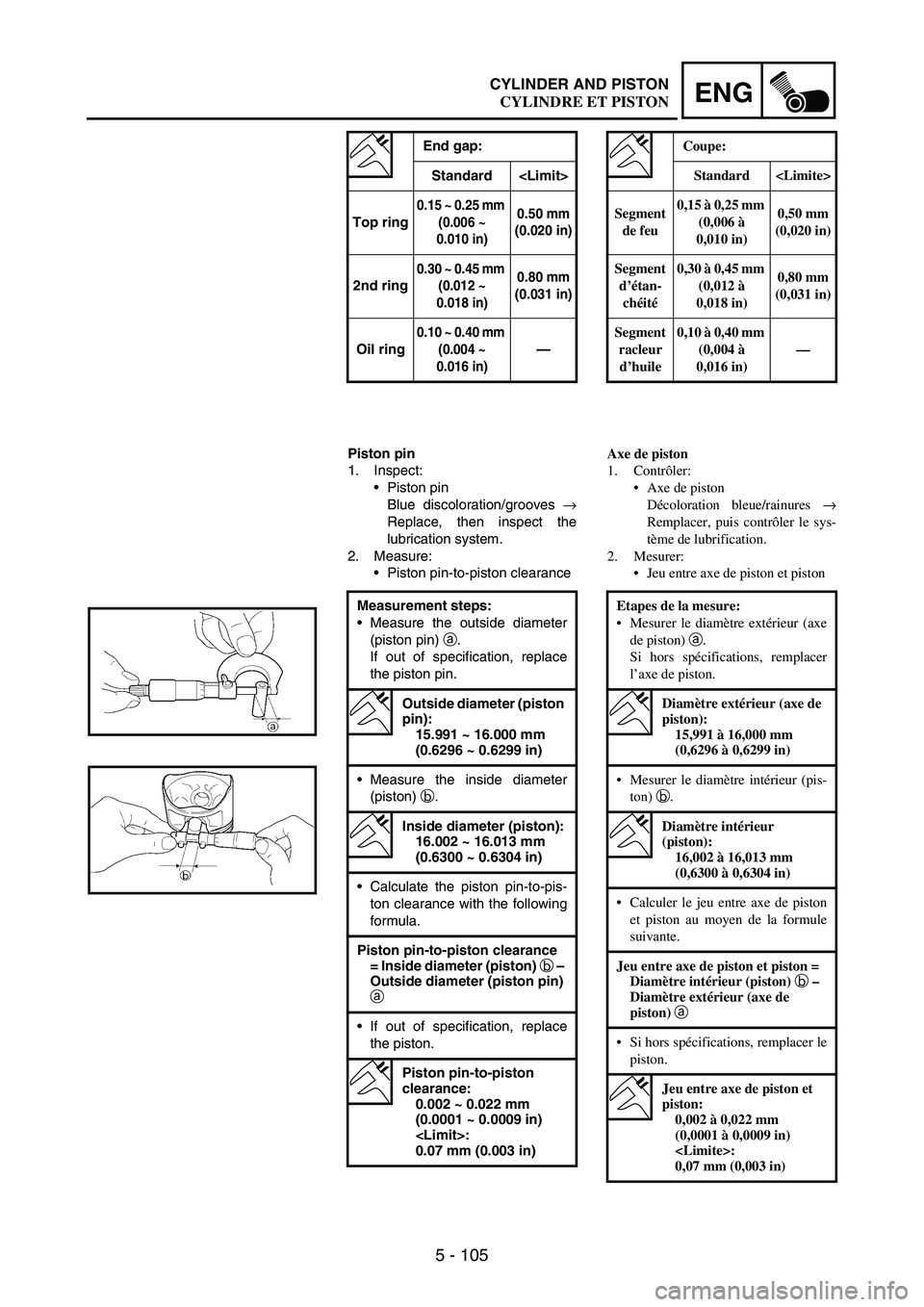

End gap:
Standard
Top ring
0.15 ~ 0.25 mm
(0.006 ~
0.010 in)0.50 mm
(0.020 in)
2nd ring
0.30 ~ 0.45 mm
(0.012 ~
0.018 in)0.80 mm
(0.031 in)
Oil ring
0.10 ~ 0.40 mm
(0.004 ~
0.016 in)
—
Piston pin
1. Inspect:
Piston pin
Blue discoloration/grooves
→
Replace, then inspect the
lubrication system.
2. Measure:
Piston pin-to-piston clearance
Measurement steps:
Measure the outside diameter
(piston pin)
a.
If out of specification, replace
the piston pin.
Outside diameter (piston
pin):
15.991 ~ 16.000 mm
(0.6296 ~ 0.6299 in)
Measure the inside diameter
(piston)
b.
Inside diameter (piston):
16.002 ~ 16.013 mm
(0.6300 ~ 0.6304 in)
Calculate the piston pin-to-pis-
ton clearance with the following
formula.
Piston pin-to-piston clearance
= Inside diameter (piston) b
–
Outside diameter (piston pin)
a

If out of specification, replace
the piston.
Piston pin-to-piston
clearance:
0.002 ~ 0.022 mm
(0.0001 ~ 0.0009 in)
:
0.07 mm (0.003 in)
Coupe:
Standard
Segment
de feu0,15 à 0,25 mm
(0,006 à
0,010 in)0,50 mm
(0,020 in)
Segment
d’étan-
chéité0,30 à 0,45 mm
(0,012 à
0,018 in)0,80 mm
(0,031 in)
Segment
racleur
d’huile0,10 à 0,40 mm
(0,004 à
0,016 in)—
Axe de piston
1. Contrôler:
Axe de piston
Décoloration bleue/rainures →
Remplacer, puis contrôler le sys-
tème de lubrification.
2. Mesurer:
Jeu entre axe de piston et piston
Etapes de la mesure:
Mesurer le diamètre extérieur (axe
de piston) a.
Si hors spécifications, remplacer
l’axe de piston.
Diamètre extérieur (axe de
piston):
15,991 à 16,000 mm
(0,6296 à 0,6299 in)
Mesurer le diamètre intérieur (pis-
ton) b.
Diamètre intérieur
(piston):
16,002 à 16,013 mm
(0,6300 à 0,6304 in)
Calculer le jeu entre axe de piston
et piston au moyen de la formule
suivante.
Jeu entre axe de piston et piston =
Diamètre intérieur (piston) b –
Diamètre extérieur (axe de
piston) a
Si hors spécifications, remplacer le
piston.
Jeu entre axe de piston et
piston:
0,002 à 0,022 mm
(0,0001 à 0,0009 in)
:
0,07 mm (0,003 in)
CYLINDRE ET PISTON
