2006 Hyundai H-1 (Grand Starex) Betriebsanleitung (in German)

4
CORROSION PREVENTION AND APPEARANCE CARE
35
4
SELBSTHILFE
35
HSRFL276

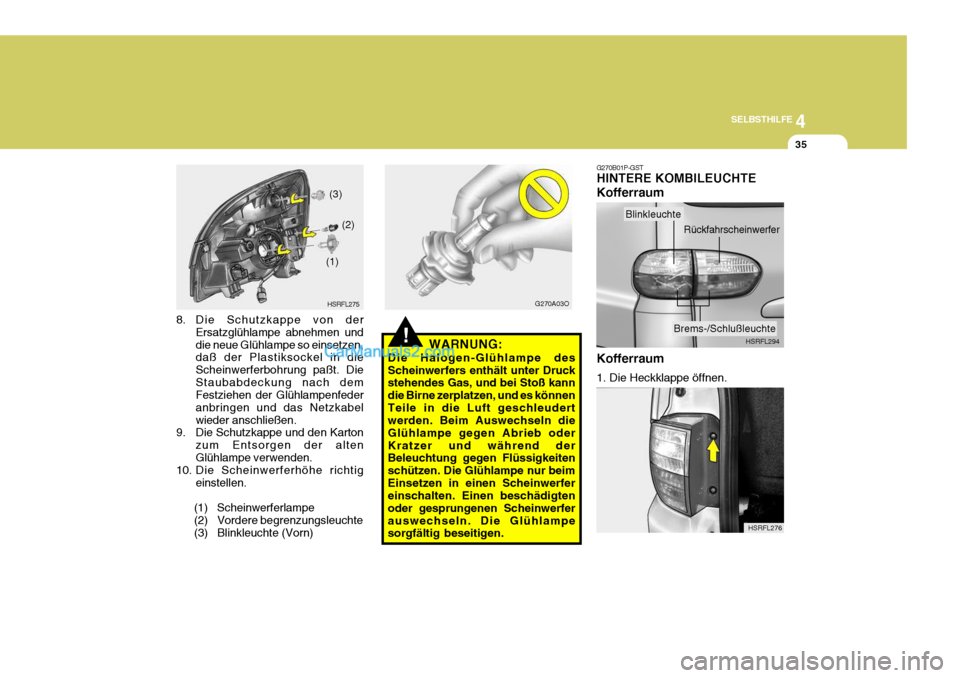

G270B01P-GST HINTERE KOMBILEUCHTE Kofferraum Kofferraum
1. Die Heckklappe öffnen.
HSRFL294
Blinkleuchte
Rückfahrscheinwerfer
Brems-/Schlußleuchte
!
G270A03O
WARNUNG:
Die Halogen-Glühlampe des Scheinwerfers enthält unter Druck stehendes Gas, und bei Stoß kann die Birne zerplatzen, und es könnenTeile in die Luft geschleudert werden. Beim Auswechseln die Glühlampe gegen Abrieb oderKratzer und während der Beleuchtung gegen Flüssigkeiten schützen. Die Glühlampe nur beimEinsetzen in einen Scheinwerfer einschalten. Einen beschädigten oder gesprungenen Scheinwerferauswechseln. Die Glühlampe sorgfältig beseitigen.
8. Die Schutzkappe von der Ersatzglühlampe abnehmen und die neue Glühlampe so einsetzen, daß der Plastiksockel in die Scheinwerferbohrung paßt. DieStaubabdeckung nach dem Festziehen der Glühlampenfeder anbringen und das Netzkabelwieder anschließen.
9. Die Schutzkappe und den Karton
zum Entsorgen der altenGlühlampe verwenden.
10. Die Scheinwerferhöhe richtig
einstellen.
(1) Scheinwerferlampe
(2) Vordere begrenzungsleuchte
(3) Blinkleuchte (Vorn) HSRFL275
(1)
(2)
(3)

44SELBSTHILFE
36
HSRFL278 (1)
(2)

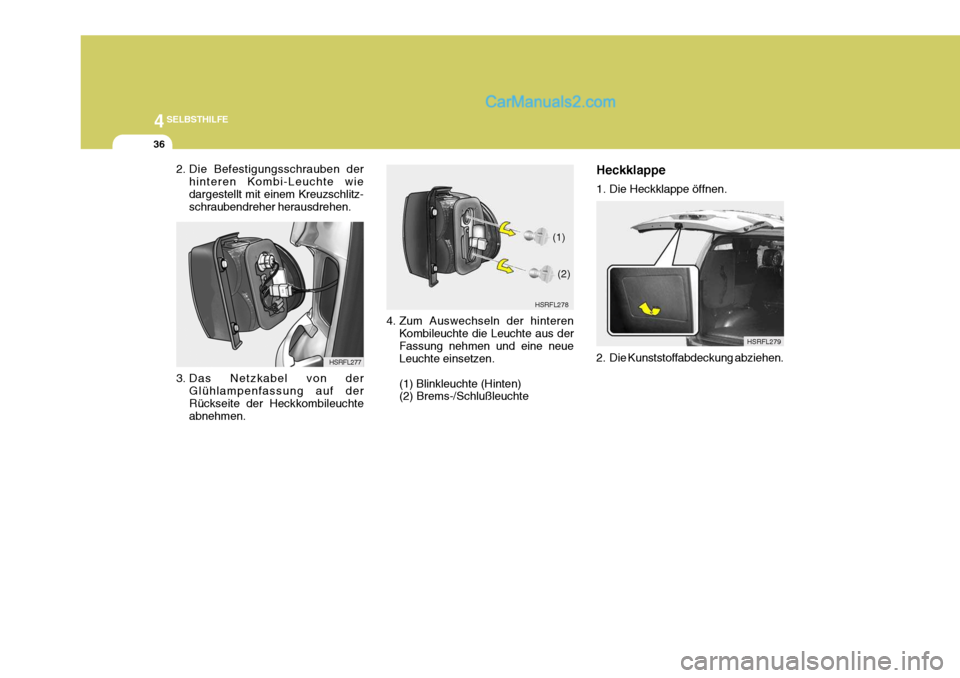

4. Zum Auswechseln der hinteren Kombileuchte die Leuchte aus der Fassung nehmen und eine neue Leuchte einsetzen. (1) Blinkleuchte (Hinten) (2) Brems-/Schlußleuchte
HSRFL279
Heckklappe
1. Die Heckklappe öffnen.
2. Die Kunststoffabdeckung abziehen.
2. Die Befestigungsschrauben der
hinteren Kombi-Leuchte wie dargestellt mit einem Kreuzschlitz- schraubendreher herausdrehen.
3. Das Netzkabel von der Glühlampenfassung auf derRückseite der Heckkombileuchte abnehmen.
HSRFL277

4
CORROSION PREVENTION AND APPEARANCE CARE
37
4
SELBSTHILFE
37
HSRFL283

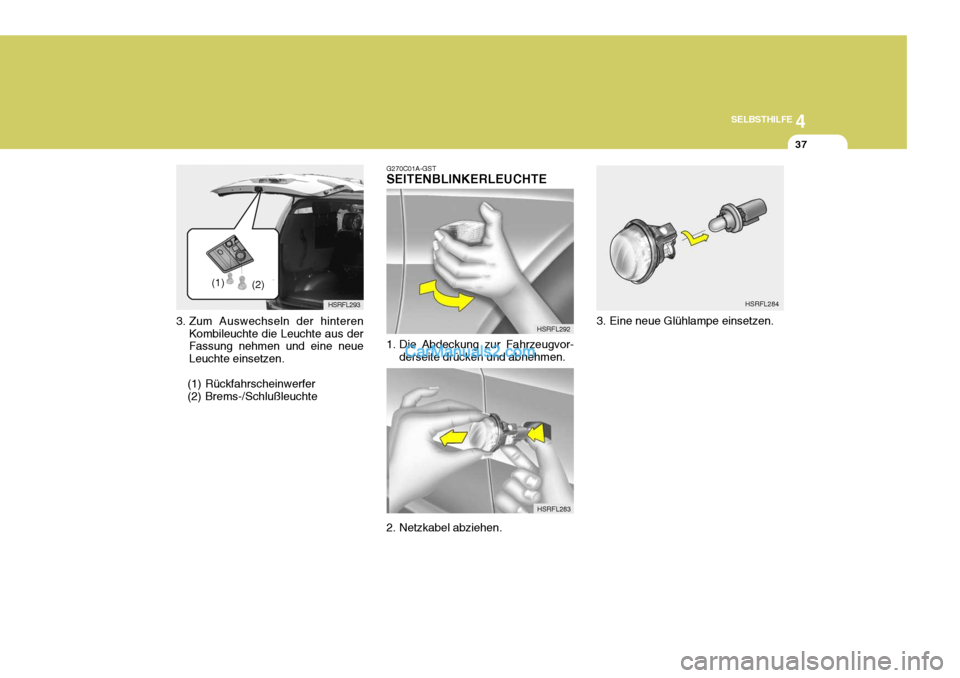

G270C01A-GST SEITENBLINKERLEUCHTE
1. Die Abdeckung zur Fahrzeugvor-
derseite drücken und abnehmen. HSRFL292
3. Eine neue Glühlampe einsetzen. HSRFL284
2. Netzkabel abziehen.
HSRFL293
(1)
(2)
3. Zum Auswechseln der hinteren Kombileuchte die Leuchte aus der Fassung nehmen und eine neue Leuchte einsetzen.
(1) Rückfahrscheinwerfer
(2) Brems-/Schlußleuchte

44SELBSTHILFE
38
HSRFL290
HSRFL301
HSRFL291 HSRFL302
Mit Schiebedach
Ohne Schiebedach
Mit Schiebedach
Ohne Schiebedach
2. Eine neue Glühlampe einsetzen. Vordere Deckenleuchte
1. Abdeckung mit einem
Schlitzschraubendreher entfernen.

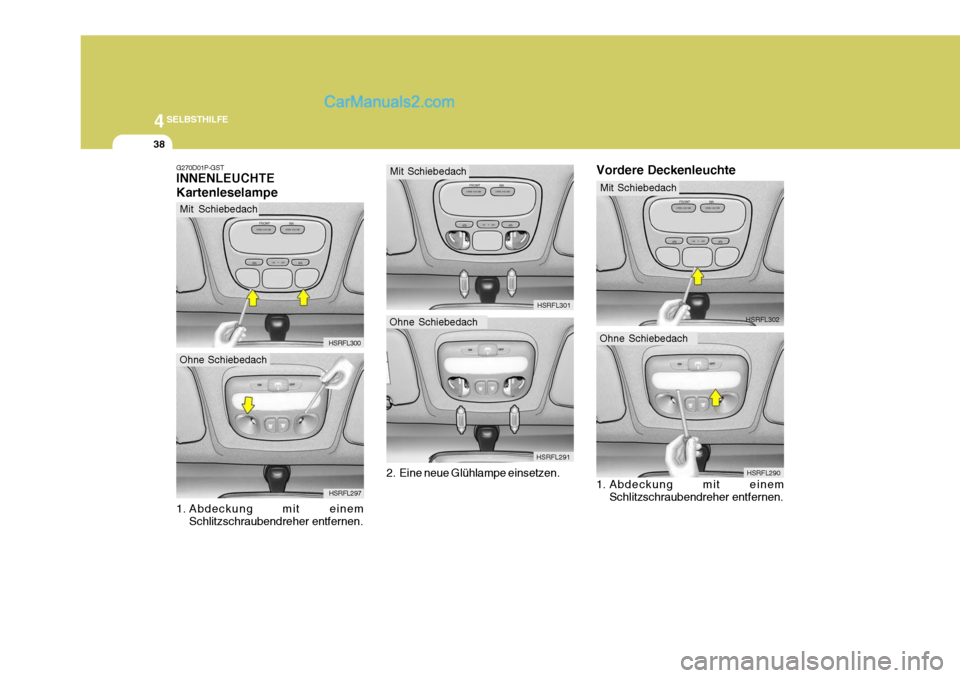

G270D01P-GST INNENLEUCHTE Kartenleselampe
1. Abdeckung mit einemSchlitzschraubendreher entfernen.
Mit Schiebedach
Ohne Schiebedach
HSRFL300 HSRFL297

4
CORROSION PREVENTION AND APPEARANCE CARE
39
4
SELBSTHILFE
39
HSRFL285 HSRFL286 HSRFL287

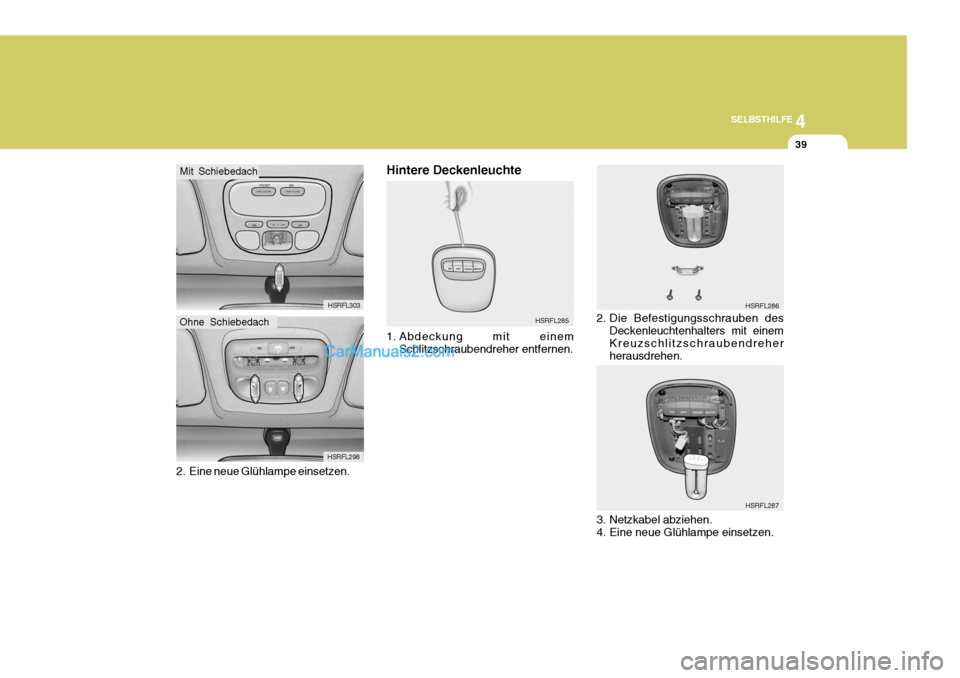

Hintere Deckenleuchte
1. Abdeckung mit einem
Schlitzschraubendreher entfernen. 2. Die Befestigungsschrauben des
Deckenleuchtenhalters mit einem Kreuzschlitzschraubendreher herausdrehen.
3. Netzkabel abziehen.
4. Eine neue Glühlampe einsetzen.
HSRFL298 HSRFL303
Mit Schiebedach
Ohne Schiebedach
2. Eine neue Glühlampe einsetzen.

44SELBSTHILFE
40

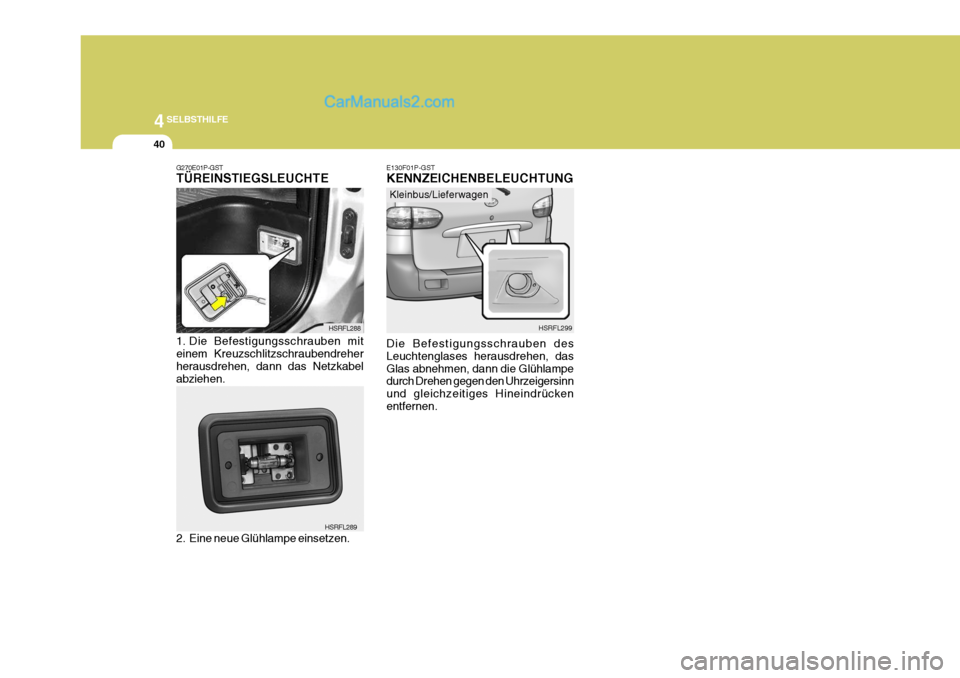

E130F01P-GST KENNZEICHENBELEUCHTUNG
HSRFL299
Die Befestigungsschrauben des Leuchtenglases herausdrehen, dasGlas abnehmen, dann die Glühlampe durch Drehen gegen den Uhrzeigersinn und gleichzeitiges Hineindrückenentfernen. Kleinbus/LieferwagenG270E01P-GST TÜREINSTIEGSLEUCHTE
1. Die Befestigungsschrauben mit einem Kreuzschlitzschraubendreherherausdrehen, dann das Netzkabel abziehen.
2. Eine neue Glühlampe einsetzen.
HSRFL288
HSRFL289

4
CORROSION PREVENTION AND APPEARANCE CARE
41
4
SELBSTHILFE
41
7
96
G280A01P123
45810

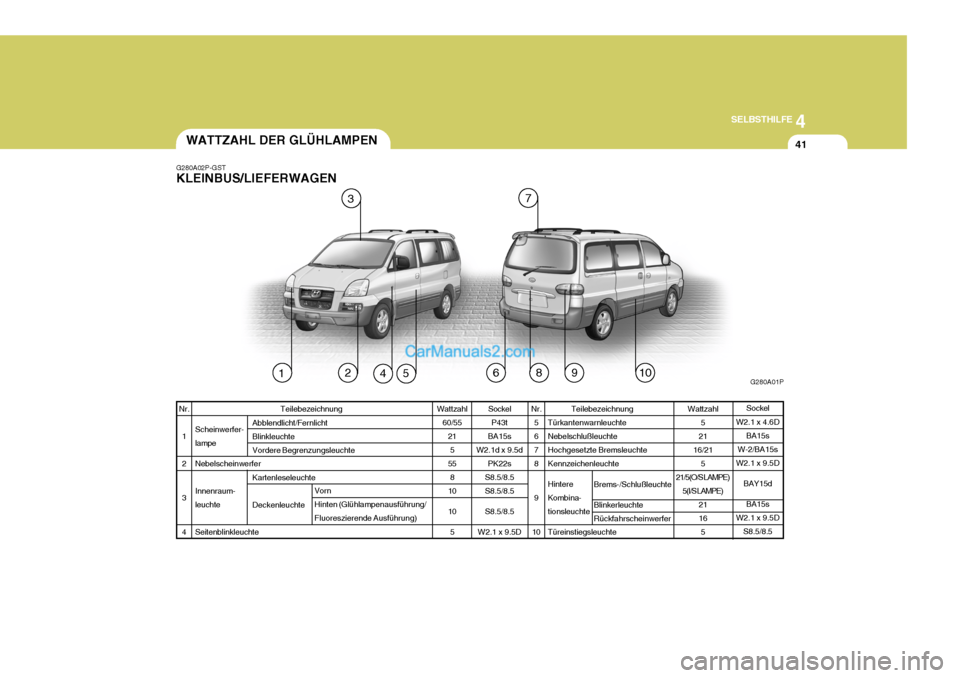

G280A02P-GST KLEINBUS/LIEFERWAGENWATTZAHL DER GLÜHLAMPEN
Sockel
W2.1 x 4.6D BA15s
W-2/BA15s
W2.1 x 9.5D
BAY15dBA15s
W2.1 x 9.5D S8.5/8.5
Sockel
P43t
BA15s
W2.1d x 9.5d PK22s
S8.5/8.5 S8.5/8.5 S8.5/8.5
W2.1 x 9.5D Teilebezeichnung
Türkantenwarnleuchte NebelschlußleuchteHochgesetzte BremsleuchteKennzeichenleuchte Hintere Kombina-tionsleuchte Türeinstiegsleuchte Brems-/SchlußleuchteBlinkerleuchte Rückfahrscheinwerfer
Teilebezeichnung
Scheinwerfer-lampe Nebelscheinwerfer Innenraum- leuchte Seitenblinkleuchte Abblendlicht/Fernlicht BlinkleuchteVordere Begrenzungsleuchte KartenleseleuchteDeckenleuchte
Wattzahl
5
21
16/21 5
21/5(O/S LAMPE) 5(I/S LAMPE) 21 165
Nr.
5678 9
10
Nr. 1 2 34 Wattzahl
60/55215
55 8
10 10
5
Vorn Hinten (Glühlampenausführung/Fluoreszierende Ausführung)

44SELBSTHILFE
42
Teilebezeichnung
Nebelscheinwerfer Scheinwer- ferlampe Innenraum- leuchte Abblendlicht/FernlichtBlinkleuchte Vordere Begrenzungsleuchte KartenleseleuchteDeckenleuchte

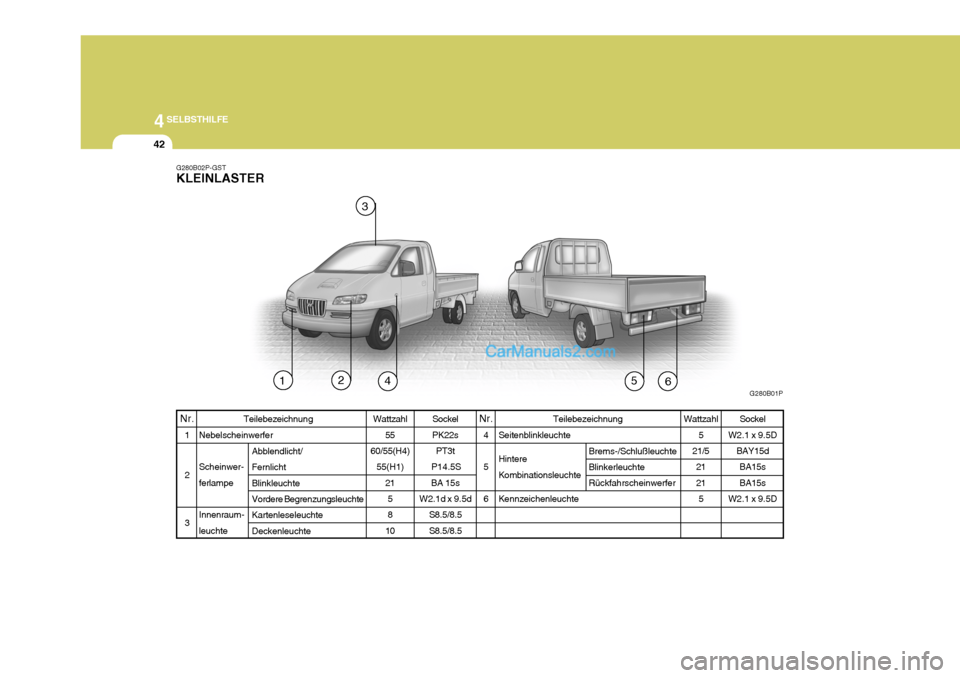

G280B02P-GST KLEINLASTER
G280B01P
123
4 65
Nr.
4 5 6 Teilebezeichnung
Seitenblinkleuchte Hintere Kombinationsleuchte Kennzeichenleuchte Wattzahl
5
21/5 21 21
5Nr.
1 2 3 Sockel
PK22s PT3t
P14.5S
BA 15s
W2.1d x 9.5d S8.5/8.5 S8.5/8.5
Brems-/Schlußleuchte Blinkerleuchte Rückfahrscheinwerfer
Wattzahl
55
60/55(H4) 55(H1)
2158
10
Sockel
W2.1 x 9.5D BAY15dBA15s BA15s
W2.1 x 9.5D
