Page 145 of 396

6-12
FBU01171
Fonctionnement du levier de présélection et conduite
en marche arrièreATTENTION:_ Afin d’éviter d’endommager la transmission, il con-
vient d’arrêter le véhicule et de refermer les gaz avant
de changer de vitesse. _N.B.:_ Il faut débrayer avant d’engager la marche arrière. _1. Lâcher les gaz et arrêter le véhicule.
2. Tirer sur le levier d’embrayage pour débrayer.
3. Actionner la pédale de frein.
4. Appuyer sur le bouton et le maintenir enfoncé tout
en tirant le levier de présélection vers l’arrière jus-
qu’à ce qu’il arrive en butée.N.B.:_ Lorsque la marche arrière est engagée, le témoin de mar-
che arrière s’allume. Si le témoin ne s’allume pas, faire
contrôler le véhicule par un concessionnaire Yamaha. _
SBU01171
Accionamiento de la palanca de selección de
gama y conducción hacia atrásAT E N C I O N :_ Antes de cambiar, pare la máquina y vuelva a po-
ner la palanca del acelerador en la posición com-
pletamente cerrada. De lo contrario, podría cau-
sar daños en la transmisión. _NOTA:_ Antes de seleccionar la marcha atrás, se debe des-
embragar. _1. Detener completamente la máquina y soltar el
acelerador.
2. Apretar la palanca de embrague para desem-
bragar.
3. Aplique el pedal del freno.
4. Al tiempo que se pulsa el botón de desbloqueo,
desplazar la palanca de selección de gama ha-
cia atrás hasta que llegue al tope.NOTA:_ Al engranar la marcha atrás, deberá encenderse la
luz de control correspondiente. Si no se enciende,
pedir a un concesionario Yamaha que revise la má-
quina. _
U5YT61.book Page 12 Wednesday, April 7, 2004 3:59 PM
Page 146 of 396
6-13
5. Check behind you for people or obstacles,
then release the brake pedal.
6. Open the throttle lever gradually and release
the clutch lever slowly. Continue to watch to
the rear while backing.
WARNING
_ Improper operation in reverse could make you
hit an obstacle or person behind you, resulting
in serious injury. When you shift into reverse,
make sure there are no obstacles or people be-
hind you. When it is safe to proceed, go slowly. _
U5YT61.book Page 13 Wednesday, April 7, 2004 3:59 PM
Page 147 of 396

6-14
5. S’assurer que la voie est libre, puis relâcher la péda-
le de frein.
6. Ouvrir progressivement le levier d’accélération et
relâcher lentement le levier d’embrayage. Conti-
nuer à regarder vers l’arrière tout en reculant.
AVERTISSEMENT
_ Si une technique de marche arrière incorrecte est uti-
lisée, le véhicule risque de heurter un obstacle ou une
personne, avec toutes les conséquences qui peuvent
s’ensuivre. Avant d’engager la marche arrière, s’as-
surer qu’il n’y a pas d’obstacles ni de personnes der-
rière le véhicule. Démarrer lentement une fois que la
voie est libre. _
5. Comprobar si hay personas u obstáculos de-
trás del vehículo y soltar el pedal del freno tra-
sero.
6. Accionar gradualmente el acelerador y soltar la
palanca de embrague lentamente. Seguir mi-
rando hacia atrás mientras el vehículo se des-
place en esa dirección.
ADVERTENCIA
_ El uso incorrecto de la marcha atrás puede hacer
que el vehículo choque con algún obstáculo o
atropelle a alguien, lo que podría ocasionar gra-
ves lesiones. Cuando se utilice la marcha atrás,
comprobar siempre que no haya personas u
obstáculos detrás del vehículo. Una vez compro-
bado que no hay peligro, ir despacio. _
U5YT61.book Page 14 Wednesday, April 7, 2004 3:59 PM
Page 148 of 396

6-15 1. Shift pedal N. Neutral position
1. Pédale de sélection N. Point mort
1. Pedal del cambio N. Posición de punto muerto
EBU01173
Shifting
This model has a 6-speed forward and 1-speed re-
verse transmission. The transmission allows you
to control the amount of power you have available
at a given speed or for starting, accelerating,
climbing hills, etc. To shift into neutral, return the
throttle lever to the closed position, apply the
clutch and repeatedly depress the shift pedal until
it stops. When it stops, it will be in first gear. Raise
the pedal slightly to neutral.CAUTION:_
Do not coast for long periods with the en-
gine off, and do not tow the machine a
long distance. Even in neutral position,
the transmission is only properly lubricat-
ed when the engine is running. Inade-
quate lubrication may cause damage.
Always use the clutch when changing
gears. The engine, transmission and drive
train are not designed to withstand the
shock of forced shifting and can be dam-
aged by shifting without the clutch.
_
U5YT61.book Page 15 Wednesday, April 7, 2004 3:59 PM
Page 149 of 396

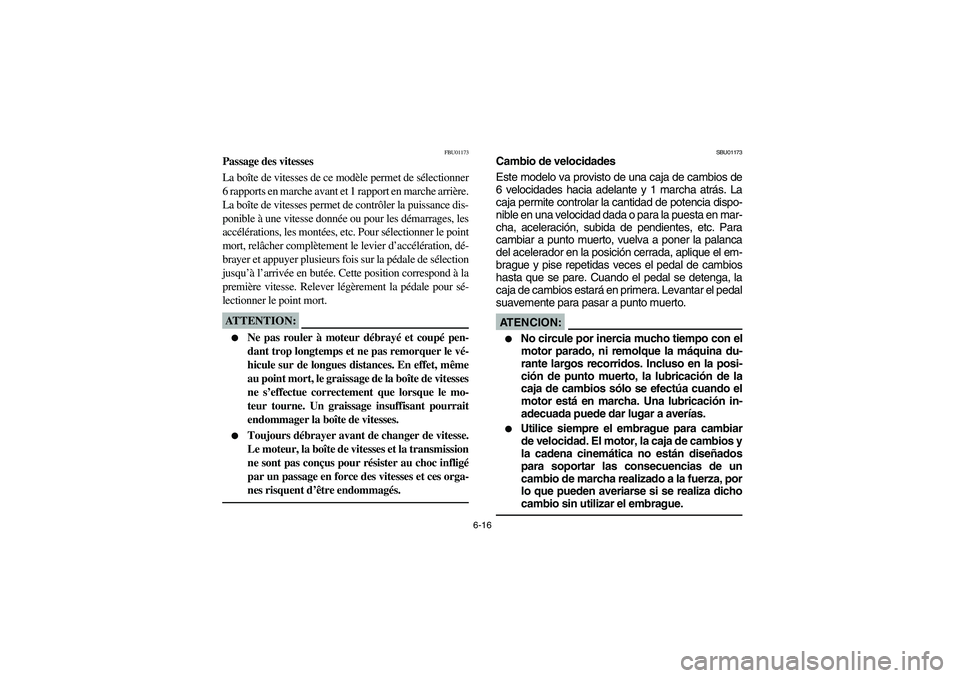

6-16
FBU01173
Passage des vitesses
La boîte de vitesses de ce modèle permet de sélectionner
6 rapports en marche avant et 1 rapport en marche arrière.
La boîte de vitesses permet de contrôler la puissance dis-
ponible à une vitesse donnée ou pour les démarrages, les
accélérations, les montées, etc. Pour sélectionner le point
mort, relâcher complètement le levier d’accélération, dé-
brayer et appuyer plusieurs fois sur la pédale de sélection
jusqu’à l’arrivée en butée. Cette position correspond à la
première vitesse. Relever légèrement la pédale pour sé-
lectionner le point mort.ATTENTION:_
Ne pas rouler à moteur débrayé et coupé pen-
dant trop longtemps et ne pas remorquer le vé-
hicule sur de longues distances. En effet, même
au point mort, le graissage de la boîte de vitesses
ne s’effectue correctement que lorsque le mo-
teur tourne. Un graissage insuffisant pourrait
endommager la boîte de vitesses.
Toujours débrayer avant de changer de vitesse.
Le moteur, la boîte de vitesses et la transmission
ne sont pas conçus pour résister au choc infligé
par un passage en force des vitesses et ces orga-
nes risquent d’être endommagés.
_
SBU01173
Cambio de velocidades
Este modelo va provisto de una caja de cambios de
6 velocidades hacia adelante y 1 marcha atrás. La
caja permite controlar la cantidad de potencia dispo-
nible en una velocidad dada o para la puesta en mar-
cha, aceleración, subida de pendientes, etc. Para
cambiar a punto muerto, vuelva a poner la palanca
del acelerador en la posición cerrada, aplique el em-
brague y pise repetidas veces el pedal de cambios
hasta que se pare. Cuando el pedal se detenga, la
caja de cambios estará en primera. Levantar el pedal
suavemente para pasar a punto muerto.AT E N C I O N :_
No circule por inercia mucho tiempo con el
motor parado, ni remolque la máquina du-
rante largos recorridos. Incluso en la posi-
ción de punto muerto, la lubricación de la
caja de cambios sólo se efectúa cuando el
motor está en marcha. Una lubricación in-
adecuada puede dar lugar a averías.
Utilice siempre el embrague para cambiar
de velocidad. El motor, la caja de cambios y
la cadena cinemática no están diseñados
para soportar las consecuencias de un
cambio de marcha realizado a la fuerza, por
lo que pueden averiarse si se realiza dicho
cambio sin utilizar el embrague.
_
U5YT61.book Page 16 Wednesday, April 7, 2004 3:59 PM
Page 150 of 396

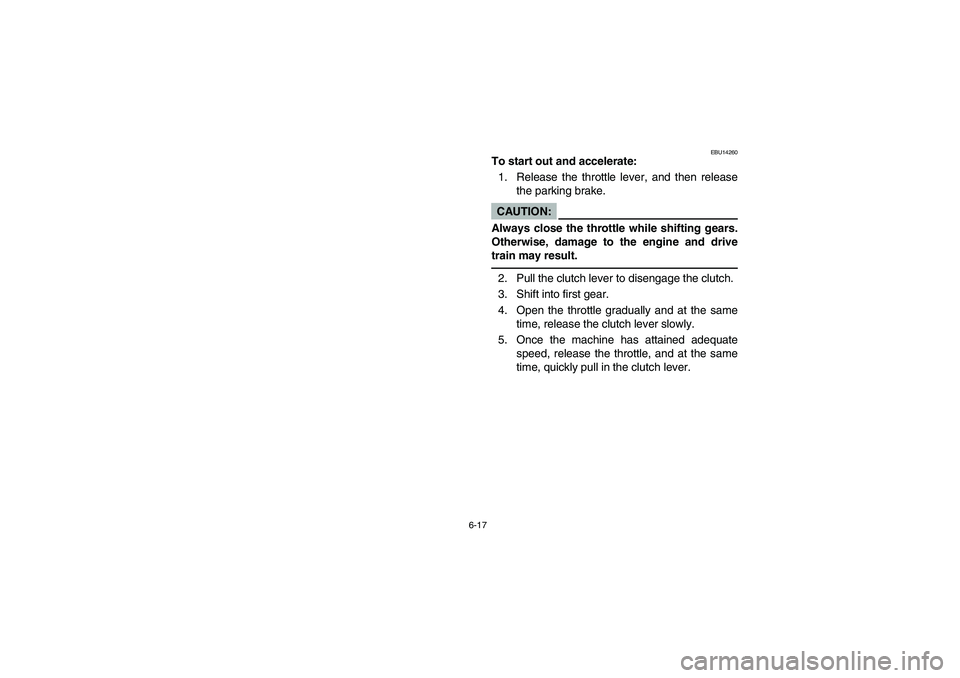

6-17
EBU14260
To start out and accelerate:
1. Release the throttle lever, and then release
the parking brake.CAUTION:_ Always close the throttle while shifting gears.
Otherwise, damage to the engine and drive
train may result. _2. Pull the clutch lever to disengage the clutch.
3. Shift into first gear.
4. Open the throttle gradually and at the same
time, release the clutch lever slowly.
5. Once the machine has attained adequate
speed, release the throttle, and at the same
time, quickly pull in the clutch lever.
U5YT61.book Page 17 Wednesday, April 7, 2004 3:59 PM
Page 151 of 396

6-18
FBU14260
Démarrer et accélérer:
1. Relâcher le levier d’accélération, puis relâcher le
frein de stationnement.ATTENTION:_ Toujours relâcher les gaz pendant les changements de
vitesse. Si cette consigne n’est pas respectée, le moteur
et la transmission risquent d’être endommagés. _2. Serrer le levier d’embrayage pour débrayer.
3. Engager la première.
4. Donner du gaz progressivement tout en relâchant
lentement le levier d’embrayage.
5. Dès que le véhicule a atteint la vitesse adéquate, re-
lâcher l’accélérateur tout en serrant rapidement le
levier d’embrayage.
SBU14260
Para poner el vehículo en marcha y acelerar:
1. Suelte la palanca del acelerador, y luego libere
el freno de estacionamiento.AT E N C I O N :_ Suelte siempre el acelerador para cambiar de ve-
locidad. De lo contrario, pueden causarse daños
al motor y a la transmisión. _2. Para desembragar, tire de la palanca de em-
brague.
3. Ponga la primera velocidad.
4. Acelere gradualmente y, al mismo tiempo,
suelte lentamente la palanca de embrague.
5. Una vez que la máquina haya alcanzado la ve-
locidad deseada, suelte el acelerador y, al mis-
mo tiempo, accione con rapidez la palanca de
embrague.
U5YT61.book Page 18 Wednesday, April 7, 2004 3:59 PM
Page 152 of 396
6-19
6. Shift into second gear (be careful not to shift
into neutral).
7. Open the throttle part way and gradually re-
lease the clutch lever.
8. Follow the same procedure when shifting to
the next higher gear.
WARNING
_ Opening the throttle abruptly or releasing the
clutch lever too quickly would increase the
chance of an accident or could make the ma-
chine wheelie including overturn. Always open
the throttle gradually and release the clutch le-
ver gradually. _
