2005 YAMAHA BRUIN 250 Owners Manual

8-52
FBU13020
Réglage du ralentiN.B.:_ Le recours à un compte-tours est indispensable pour me-
ner à bien ce travail. _1. Mettre le moteur en marche et le faire chauffer pen-
dant quelques minutes à une vitesse d’environ
1.000 à 2.000 tr/mn. De temps en temps, pousser le
moteur à un régime entre 4.000 et 5.000 tr/mn. Le
moteur est chaud dès qu’il réagit rapidement à l’ac-
célération.
2. Connecter le compte-tours au fil de bougie, puis
ajuster le ralenti au régime spécifié avec la vis d’ar-
rêt de l’accélérateur. Tourner la vis de réglage dans
le sens a
pour augmenter la force d’amortissement
et dans le sens b
pour la réduire.
Régime de ralenti spécifié:
1.400 à 1.500 tr/mn
SBU13020
Ajuste del ralentíNOTA:_ Para esta operación deberá utilizarse un tacómetro
de diagnóstico. _1. Ponga el motor en marcha y caliéntelo mante-
niéndolo unos minutos a 1.000–2.000 r/min
aproximadamente. De vez en cuando, acelére-
lo hasta 4.000–5.000 r/min. El motor está ca-
liente cuando responde con rapidez al acelera-
dor.
2. Conecte el tacómetro al cable de la bujía, y en-
tonces ajuste la velocidad de ralentí al valor
prescrito utilizando para ello el tornillo de tope
del acelerador. Gire el tornillo hacia
a para au-
mentar la velocidad del motor o hacia
b para
reducirla.
Velocidad de ralentí prescrita:
1.400–1.500 r/min
U1P060.book Page 52 Monday, August 2, 2004 12:19 PM

8-53 1. Locknut 2. Adjusting bolt
a. Throttle lever free play
1. Contre-écrou 2. Boulon de réglage
a. Jeu du levier d’accélération
1. Contratuerca 2. Perno de ajuste
a. Juego libre de la palanca del acelerador
EBU00303
Valve clearance adjustment
The correct valve clearance changes with use, re-
sulting in improper fuel/air supply or engine noise.
To prevent this, the valve clearance must be ad-
justed regularly. This adjustment however, should
be left to a professional Yamaha service techni-
cian.
EBU00307
Throttle lever adjustmentNOTE:Adjust the engine idling speed before adjusting the
throttle lever free play.1. Loosen the locknut.
2. Turn the adjusting bolt until the throttle lever
free play is 3.0–5.0 mm.
3. Tighten the locknut.
U1P060.book Page 53 Monday, August 2, 2004 12:19 PM

8-54
FBU00303
Réglage du jeu des soupapes
L’usure augmente progressivement le jeu des soupapes,
ce qui dérègle l’alimentation en carburant/air et génère
un bruit de moteur anormal. Il convient donc de vérifier
régulièrement le jeu des soupapes. Ce réglage doit être
effectué par un mécanicien Yamaha.
FBU00307
Réglage du levier d’accélérationN.B.:_ Régler le régime de ralenti du moteur avant de passer au
réglage du jeu du levier d’accélération. _1. Desserrer le contre-écrou.
2. Tourner le boulon de réglage de sorte à obtenir un
jeu de 3,0 à 5,0 mm au levier d’accélération.
3. Serrer le contre-écrou.
SBU00303
Ajuste del juego de válvulas
El juego de válvulas correcto cambia a medida que
se utiliza la unidad, ocasionando un suministro de
combustible/aire inadecuado o ruido del motor. Para
evitarlo, el juego de válvulas deberá ajustarse regu-
larmente. Sin embargo, este ajuste debe realizarlo
un mecánico profesional de servicio Yamaha.
SBU00307
Ajuste de la palanca del aceleradorNOTA:_ Antes de ajustar el juego libre de la palanca del ace-
lerador, ajuste la velocidad de ralentí del motor. _1. Afloje la contratuerca.
2. Gire el perno de ajuste hasta que el recorrido
del acelerador sea de 3,0–5,0 mm.
3. Apriete la contratuerca.
U1P060.book Page 54 Monday, August 2, 2004 12:19 PM

8-55 1. Brake pad (× 2) a. Brake pad thickness
1. Plaquette de frein (× 2) a.Épaisseur de plaquette de frein
1. Pastilla del freno (× 2) a. Espesor de la pastilla del freno
EBU03050
Select lever safety system cable adjustment
The select lever safety system cable stretches
with use, resulting in improper function. To prevent
this, the cable must be adjusted regularly. This ad-
justment, however, should be left to a Yamaha
dealer.
EBU13770
Front brake pad check
Check the brake pads for damage and wear. If a
brake pad thickness is less than 1.0 mm, have a
Yamaha dealer replace the pads as a set.NOTE:_ The wheels need to be removed to check the
brake pads. (See pages 8-81–8-83 for removal
and installation procedures.) _
U1P060.book Page 55 Monday, August 2, 2004 12:19 PM

8-56
FBU03050
Réglage du câble de sécurité du levier de présélection
Le câble de sécurité du levier de présélection se détend à
l’usage, ce qui perturbe son bon fonctionnement. Un ré-
glage régulier du câble est indispensable pour éviter ce
problème. Il convient toutefois de confier ce réglage à un
concessionnaire Yamaha.
FBU13770
Contrôle des plaquettes de frein avant
S’assurer que les plaquettes de frein ne sont ni endomma-
gées ni usées. Si l’épaisseur est inférieure à 1,0 mm, faire
remplacer la ou les paires de plaquettes par un conces-
sionnaire Yamaha.N.B.:_ Il est nécessaire de déposer les roues pour effectuer le con-
trôle des plaquettes de frein. (Voir les explications relati-
ves à leur dépose et à leur mise en place aux pages 8-82 à
8-84 .)
SBU03050
Ajuste del cable del sistema de seguridad de la
palanca selectora
El cable del sistema de seguridad de la palanca se-
lectora se estira con el uso, dando lugar a un funcio-
namiento incorrecto del mismo. Para evitarlo, se
debe ajustar el cable periódicamente. Este ajuste,
sin embargo, debe realizarlo un concesionario
Yamaha.
SBU13770
Inspección de las pastillas del freno delantero
Compruebe el grado de desgaste y si hay daños en
las pastillas del freno. Si el espesor de una pastilla es
de menor de 1,0 mm, encargue a un concesionario
Yamaha que sustituya las pastillas como un conjun-
to.NOTA:_ Para inspeccionar las pastillas del freno, es necesa-
rio desmontar las ruedas. (Para más detalles sobre
el procedimiento de desmontaje y de instalación, vea
las página 8-82–8-84.)
U1P060.book Page 56 Monday, August 2, 2004 12:19 PM

8-57 1. Wear indicator 2. Wear limit line
1. Indicateur d’usure 2. Ligne de limite d’usure
1. Indicador de desgaste 2. Límite de la línea de desgaste
EBU00313
Rear brake shoe inspection
A wear indicator is provided on the rear brake.
This indicator allows checking of brake shoe wear
without disassembling the brake. Apply the rear
brake and check the position of the indicator. If the
indicator reaches the wear limit line, ask a
Yamaha dealer to replace shoes as a set.
U1P060.book Page 57 Monday, August 2, 2004 12:19 PM

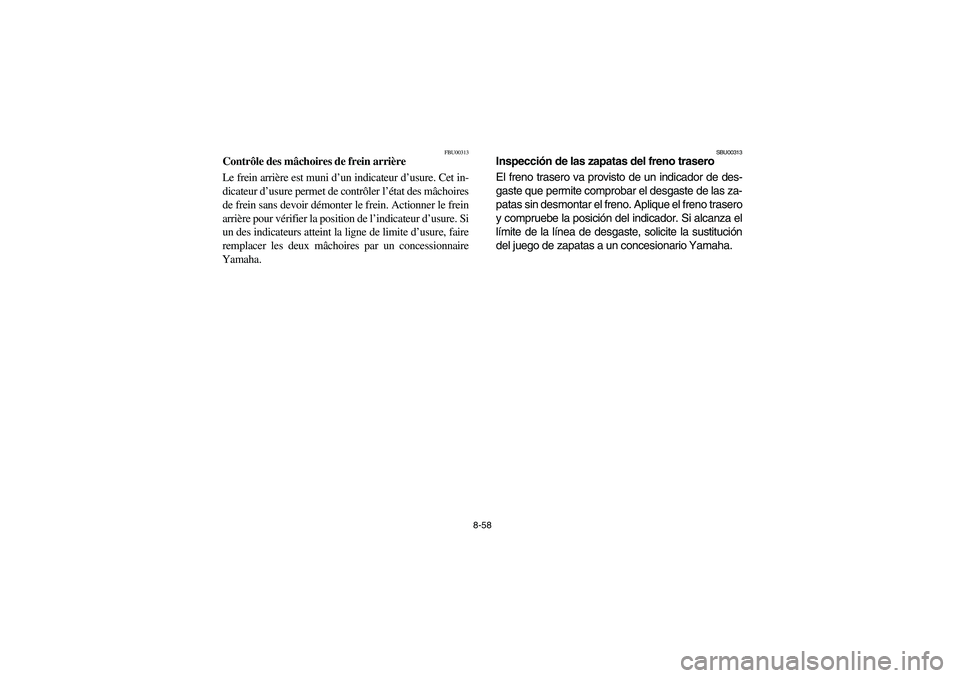

8-58
FBU00313
Contrôle des mâchoires de frein arrière
Le frein arrière est muni d’un indicateur d’usure. Cet in-
dicateur d’usure permet de contrôler l’état des mâchoires
de frein sans devoir démonter le frein. Actionner le frein
arrière pour vérifier la position de l’indicateur d’usure. Si
un des indicateurs atteint la ligne de limite d’usure, faire
remplacer les deux mâchoires par un concessionnaire
Yamaha.
SBU00313
Inspección de las zapatas del freno trasero
El freno trasero va provisto de un indicador de des-
gaste que permite comprobar el desgaste de las za-
patas sin desmontar el freno. Aplique el freno trasero
y compruebe la posición del indicador. Si alcanza el
límite de la línea de desgaste, solicite la sustitución
del juego de zapatas a un concesionario Yamaha.
U1P060.book Page 58 Monday, August 2, 2004 12:19 PM

8-59 1. Minimum level mark
1. Repère de niveau minimum
1. Marca de nivel mínimo
EBU13040
Brake fluid level check
Insufficient brake fluid may let air enter the brake
system, possibly causing the brakes to become in-
effective.
Before riding, check that the brake fluid is above
the minimum level mark and replenish if neces-
sary. A low brake fluid level may indicate worn
brake pads and/or brake system leakage. If the
brake fluid level is low, be sure to check the brake
pads for wear and the brake system for leakage.
Observe these precautions:

When checking the brake fluid level, make sure
the top of the brake fluid reservoir is level.


Use only the designated quality brake fluid, oth-
erwise, the rubber seals may deteriorate, caus-
ing leakage and poor brake performance.
Recommended brake fluid: DOT 4
U1P060.book Page 59 Monday, August 2, 2004 12:19 PM
