5 - 3
CHAS

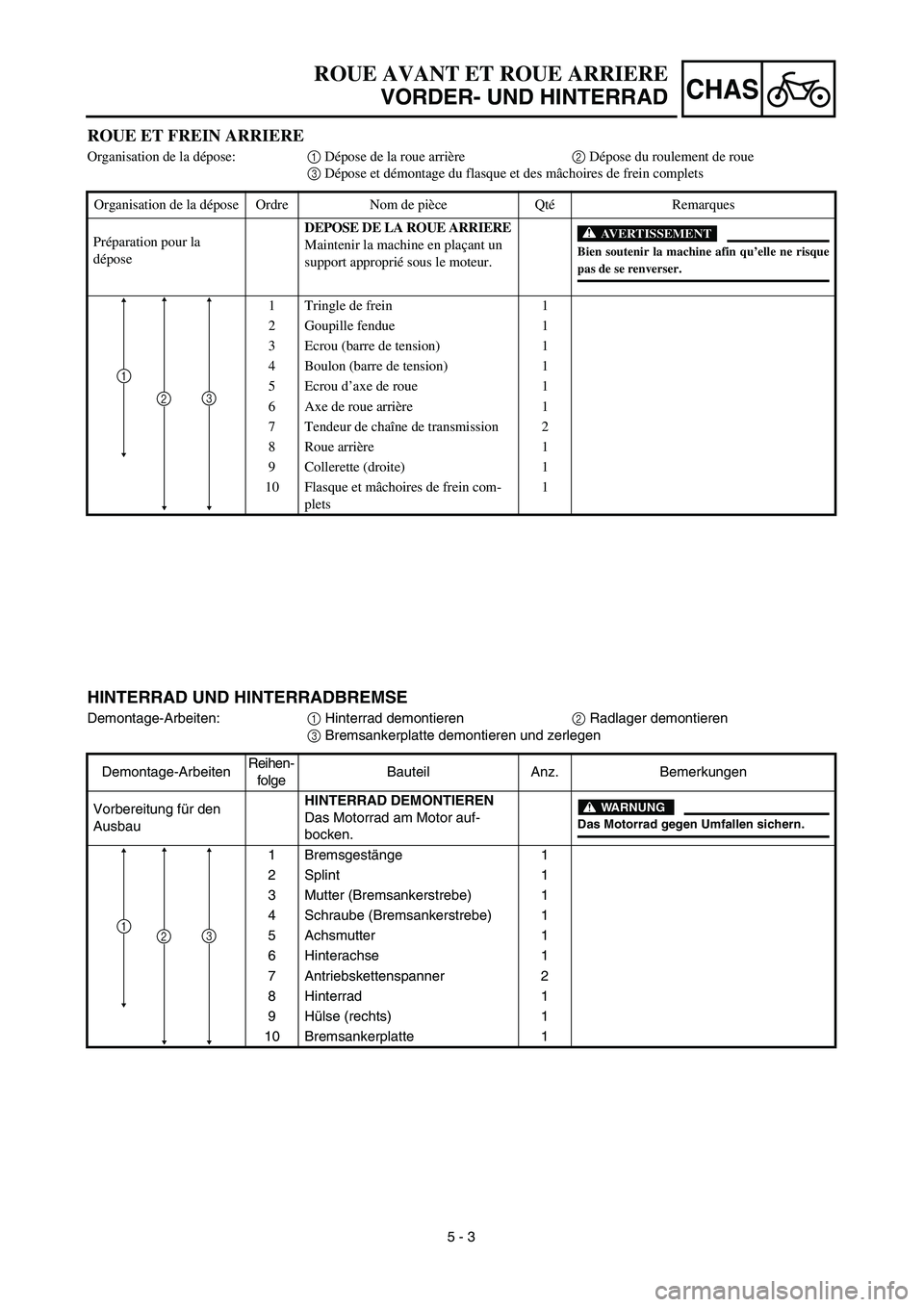

ROUE AVANT ET ROUE ARRIERE
VORDER- UND HINTERRAD
HINTERRAD UND HINTERRADBREMSE
Demontage-Arbeiten:
1
Hinterrad demontieren
2
Radlager demontieren
3
Bremsankerplatte demontieren und zerlegen
Demontage-ArbeitenReihen-
folgeBauteil Anz. Bemerkungen
Vorbereitung für den
Ausbau
HINTERRAD DEMONTIEREN
Das Motorrad am Motor auf-
bocken.
WARNUNG

Das Motorrad gegen Umfallen sichern.
1 Bremsgestänge 1
2 Splint 1
3 Mutter (Bremsankerstrebe) 1
4 Schraube (Bremsankerstrebe) 1
5 Achsmutter 1
6 Hinterachse 1
7 Antriebskettenspanner 2
8 Hinterrad 1
9Hülse (rechts) 1
10 Bremsankerplatte 1
231

ROUE ET FREIN ARRIERE
Organisation de la dépose:
1
Dépose de la roue arrière
2
Dépose du roulement de roue
3
Dépose et démontage du flasque et des mâchoires de frein complets
Organisation de la dépose Ordre Nom de pièce QtéRemarques
Préparation pour la
dépose
DEPOSE DE LA ROUE ARRIERE
Maintenir la machine en plaçant un
support approprié sous le moteur.
AVERTISSEMENT

Bien soutenir la machine afin qu’elle ne risque
pas de se renverser.
1 Tringle de frein 1
2 Goupille fendue 1
3 Ecrou (barre de tension) 1
4 Boulon (barre de tension) 1
5 Ecrou d’axe de roue 1
6 Axe de roue arrière 1
7 Tendeur de chaîne de transmission 2
8 Roue arrière 1
9 Collerette (droite) 1
10 Flasque et mâchoires de frein com-
plets1
23
1

5 - 4
CHAS

FRONT WHEEL AND REAR WHEEL
Extent of removal Order Part name Q’ty Remarks
11 Collar (left) 1
12 Wheel drive hub assembly 1
13 Bearing 2 Refer to “REMOVAL POINTS”.
14 Brake shoe 2
15 Brake camshaft lever 1
16 Brake camshaft 1
3
2

5 - 4
CHAS

ROUE AVANT ET ROUE ARRIERE
VORDER- UND HINTERRAD
Demontage-ArbeitenReihen-
folgeBauteil Anz. Bemerkungen
11 Hülse (links) 1
12 Hinterradmitnehmernabe (komplett) 1
13 Lager 2 Siehe unter “AUSBAU”.
14 Bremsbacke 2
15 Bremswellenhebel 1
16 Bremswelle 1
3
2

Organisation de la dépose Ordre Nom de pièce QtéRemarques
11 Collerette (gauche) 1
12 Moyeu d’entraînement de la roue,
complet1
13 Roulement 2 Se reporter à “POINTS DE DEPOSE”.
14 Mâchoire de frein 2
15 Biellette de frein 1
16 Came de frein 1
3
2

5 - 5
CHAS

FRONT WHEEL AND REAR WHEEL
EC593000
REMOVAL POINTS
EC513201
Wheel bearing (if necessary)
1. Remove:

Bearing
1

NOTE:

Remove the bearing using a general bearing
puller
2
.
1 1
2
1

EC594000
INSPECTION
EC514100
Wheel
1. Measure:

Wheel runout
Out of limit
→
Repair/replace.
Wheel runout limit:
Radial
1
: 2.0 mm (0.08 in)
Lateral
2
: 2.0 mm (0.08 in)
Brake lining
1. Inspect:

Brake shoe lining surface
Glazed areas
→
Polish.
Use coarse sand paper.
NOTE:

After polishing, wipe the polished particles with
a cloth.
2. Measure:

Brake shoe lining thickness
Out of specification
→
Replace.
NOTE:

Replace the brake shoes and springs as a set
if either is worn to the limit.
Brake shoe lining thickness
a
:
Standard:
Front: 3.0 mm (0.12 in)
Rear: 4.0 mm (0.16 in)
Limit:
2.0 mm (0.08 in)

5 - 5
CHAS

ROUE AVANT ET ROUE ARRIERE
VORDER- UND HINTERRAD
AUSBAU
Radlager (nach Bedarf)
1. Demontieren:

Lager
1

HINWEIS:

Die Lager mit einem Lageraustreiber
2
aus-
bauen.
PRÜFUNG
Rad
1. Messen:

Felgenschlag
Unvorschriftsmäßig
→
Instand setzen/
Erneuern.
Max. Felgenschlag
Höhenschlag
1
2,0 mm
Seitenschlag
2
2,0 mm
Bremsbeläge
1. Kontrollieren:


Trommelbremsbelag
Glasige Oberfläche
→
Anschleifen.
grobes Sandpapier verwenden.
HINWEIS:

Nach dem Anschleifen die Schleifpartikel mit
einem Lappen abwischen.
2. Messen:

Trommelbremsbelag-Stärke
Unvorschriftsmäßig
→
Erneuern.
HINWEIS:

Die Bremsbeläge und Federn als Satz erset-
zen, wenn eines der Teile bis zum Grenzwert
verschlissen ist.
Trommelbremsbelag-Stärke
a

Standard
vorne: 3,0 mm
hinten: 4,0 mm
Grenzwert
2,0 mm
POINTS DE DEPOSE
Roulement de roue (si nécessaire)
1. Déposer:

Roulement
1
N.B.:

Déposer le roulement en utilisant un arrache-roule-
ment courant
2
.
CONTROLE
Roue
1. Mesure:

Voile de roue
Hors limite → Réparer/changer.
Limite de voile de la roue:
Radial 1: 2,0 mm (0,08 in)
Latéral 2: 2,0 mm (0,08 in)
Garnitures de frein
1. Examiner:
Surface de garniture de mâchoire de frein
Zones brillantes → Poncer.
Utiliser du papier de verre à gros grains.
N.B.:
Après ce ponçage, éliminer les particules avec un
chiffon.
2. Mesurer:
Epaisseur de garniture de mâchoire de frein
Hors spécifications → Remplacer.
N.B.:
Remplacer les deux mâchoires de frein et ressorts si
l'une d'elles est usée à la limite.
Epaisseur de garniture de mâchoire
de frein a:
Standard:
avant: 3,0 mm (0,12 in)
arrière: 4,0 mm (0,16 in)
Limite:
2,0 mm (0,08 in)

5 - 6
CHAS

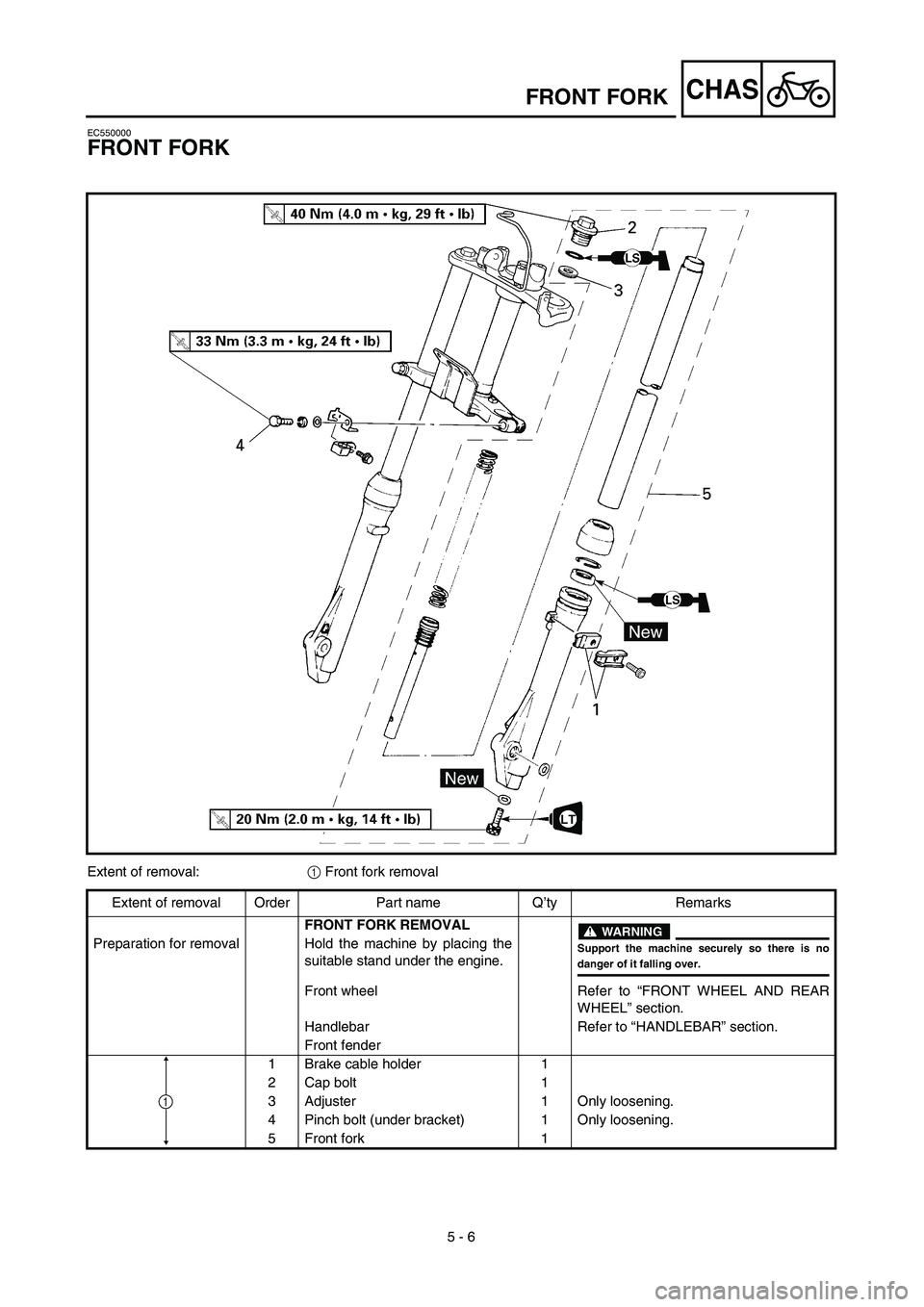

FRONT FORK
EC550000
FRONT FORK
Extent of removal:
1
Front fork removal
Extent of removal Order Part name Q’ty Remarks
FRONT FORK REMOVAL
WARNING

Support the machine securely so there is no
danger of it falling over.
Preparation for removal Hold the machine by placing the
suitable stand under the engine.
Front wheel Refer to “FRONT WHEEL AND REAR
WHEEL” section.
Handlebar Refer to “HANDLEBAR” section.
Front fender
1 Brake cable holder 1
2 Cap bolt 1
3 Adjuster 1 Only loosening.
4 Pinch bolt (under bracket) 1 Only loosening.
5 Front fork 1
1

5 - 6
CHAS
FOURCHE AVANT
TELESKOPGABEL
TELESKOPGABEL
Demontage-Arbeiten:1 Teleskopgabel demontieren
Demontage-ArbeitenReihen-
folgeBauteil Anz. Bemerkungen
Vorbereitung für den
AusbauTELESKOPGABEL DEMONTIE-
REN
Das Motorrad am Motor auf-
bocken.
WARNUNG
Das Motorrad gegen Umfallen sichern.
Vorderrad Siehe unter “VORDER- UND HINTER-
RAD”.
Lenker Siehe unter “LENKER”.
Vorradabdeckung
1 Bremszughalterung 1
2 Verschlußschraube 1
3 Einstellmtter 1 Nur lockern.
4 Klemmschraube
(untere Gabelbrücke)1 Nur lockern.
5 Teleskopgabel 1
1
FOURCHE AVANT
Organisation de la dépose:1 Dépose de la fourche avant
Organisation de la dépose Ordre Nom de pièce QtéRemarques
Préparation pour la
déposeDEPOSE DE LA FOURCHE
AVANT
Maintenir la machine en plaçant un
support approprié sous le moteur.
AVERTISSEMENT
Bien soutenir la machine afin qu’elle ne risque
pas de se renverser.
Roue avant Se reporter à la section “ROUE AVANT ET
ROUE ARRIERE”.
Guidon Se reporter à la section “GUIDON”.
Garde-boue avant
1 Support de câble de frein 1
2 Bouchon de fourche 1
3 Dispositif de réglage 1 Desserrer uniquement.
4 Boulon de bridage
(té de fourche inférieur)1 Desserrer uniquement.
5 Fourche avant 1
1

5 - 7
CHAS

FRONT FORK
EC558000
FRONT FORK DISASSEMBLY
Extent of removal:
1
Oil seal removal
2
Damper rod removal
Extent of removal Order Part name Q’ty Remarks
FRONT FORK DISASSEMBLY
Preparation for disas-
semblyDrain the fork oil.
1
Adjuster 1
2
Fork spring 1
3
Dust cover 1
4
Stopper ring 1
5
Bolt (damper rod) 1 Use special tool.
Refer to “REMOVAL POINTS”.
6
Inner tube 1
7
Damper rod 1
8
Oil seal 1
9
Outer tube 1
1
2
