4 - 47
ENGFOURCHETTES DE SELECTION, TAMBOUR ET BOITE DE VITESSES
SCHALTGABEL, SCHALTWALZE UND GETRIEBE
Demontage-ArbeitenReihen-
folgeBauteil Anz. Bemerkungen
10 Ritzel 3. Gang 1
11 Eingangswelle 1
12 Sicherungsring 1
13 Unterlegscheibe 1
14 Distanzhülse 1
15 Zahnrad 1. Gang 1
16 Zahnrad 3. Gang 1
17 Sicherungsring 1
18 Unterlegscheibe 1
19 Zahnrad 2. Gang 1
20 Ausgangswelle 1
2
3
Organisation de la dépose Ordre Nom de pièce QtéRemarques
10 Pignon de 3e 1
11 Arbre primaire 1
12 Circlip 1
13 Rondelle 1
14 Collerette 1
15 Pignon mené de 1re 1
16 Pignon mené de 3e 1
17 Circlip 1
18 Rondelle 1
19 Pignon mené de 2e 1
20 Arbre secondaire 1
2
3

4 - 48
ENGSHIFT FORK, SHIFT CAM AND TRANSMISSION
EC4H3000
REMOVAL POINTS
Shift fork, shift cam and transmission
1. Remove:
Shift forks
Shift cam
Drive axle assembly
Main axle assembly
NOTE:
Tap lightly on the transmission drive axle and
shift cam with a soft hammer to remove.
Remove assembly carefully. Note the posi-
tion of each part. Pay particular attention to
the location and direction of shift forks.
ASSEMBLY AND INSTALLATION
Transmission, shift cam shift fork
1. Install:
Main axle assembly 1
Drive axle assembly 2
2. Install:
Shift fork 1 “L” 1
Shift fork 2 “R” 2
Shift cam 3
Guide bar 4
NOTE:
The embossed marks on the shift forks should
face towards the right side of the engine and
be in the following sequence: “R”, “L”.
3. Check:
Shifter operation
Transmission operation
Unsmooth operation → Repair.

4 - 48
ENGFOURCHETTES DE SELECTION, TAMBOUR ET BOITE DE VITESSES
SCHALTGABEL, SCHALTWALZE UND GETRIEBE
AUSBAU
Schaltgabeln, Schaltwalze und Getriebe
1. Demontieren:
Schaltgabeln
Schaltwalze
Ausgangswelle zerlegen
Eingangswelle zerlegen
HINWEIS:
Mit einem Gummihammer leicht gegen Aus-
gangswelle und Schaltwalze klopfen.
Die Baugruppe vorsichtig demontieren. Die
Lage der einzelnen Teile beachten. Beson-
ders auf die Anordnung der Schaltgabeln
achten.
ZUSAMMENBAU UND MONTAGE
Getriebe, Schaltwalze, Schaltgabel
1. Montieren:
Eingangswelle zerlegen 1
Ausgangswelle zerlegen 2
2. Montieren:
Schaltgabel 1 “L” 1
Schaltgabel 2 “R” 2
Schaltgabel 3
Führungsstange 4
HINWEIS:
Die Stanzmarkierungen auf den Schaltgabeln
müssen in der Reihenfolge “R”–”L” zur rechten
Seite des Motors zeigen.
3. Kontrollieren:
Funktion der Gangschaltung
Funktion des Getriebes
Ungleichmäßiger Betrieb → Reparie-
ren. POINTS DE DEPOSE
Fourchettes de sélection, tambour et boîte à
vitesses
1. Déposer:
Fourchettes
Tambour
Arbre secondaire complet
Arbre primaire complet
N.B.:
Taper légèrement sur l’arbre secondaire de la
boîte de vitesse et sur le tambour avec un maillet
en plastiqre pour les déposer.
Enlever l’ensemble soigneusement. Noter la posi-
tion de chaque pièce. Bien faire attention à
l’emplacement et à l’orientation des fourchettes.
ASSEMBLAGE ET MONTAGE
Boîte de vitesses, tambour et fourchettes de
sélection
1. Monter:
Arbre primaire complet 1
Arbre secondaire complet 2
2. Monter:
Fourchette 1 “L” 1
Fourchette 2 “R” 2
Barillet de sélecteur 3
Barre de guidage 4
N.B.:
Les repères poinçonnés sur les fourchettes de sélec-
tion doivent être orientés vers le côté droit du
moteur et les fourchettes doivent être placées dans
l’ordre donné (“R” et “L”).
3. Contrôler:
Fonctionnement du sélecteur
Fonctionnement de la boîte de vitesses
Fonctionnement raide → Réparer.

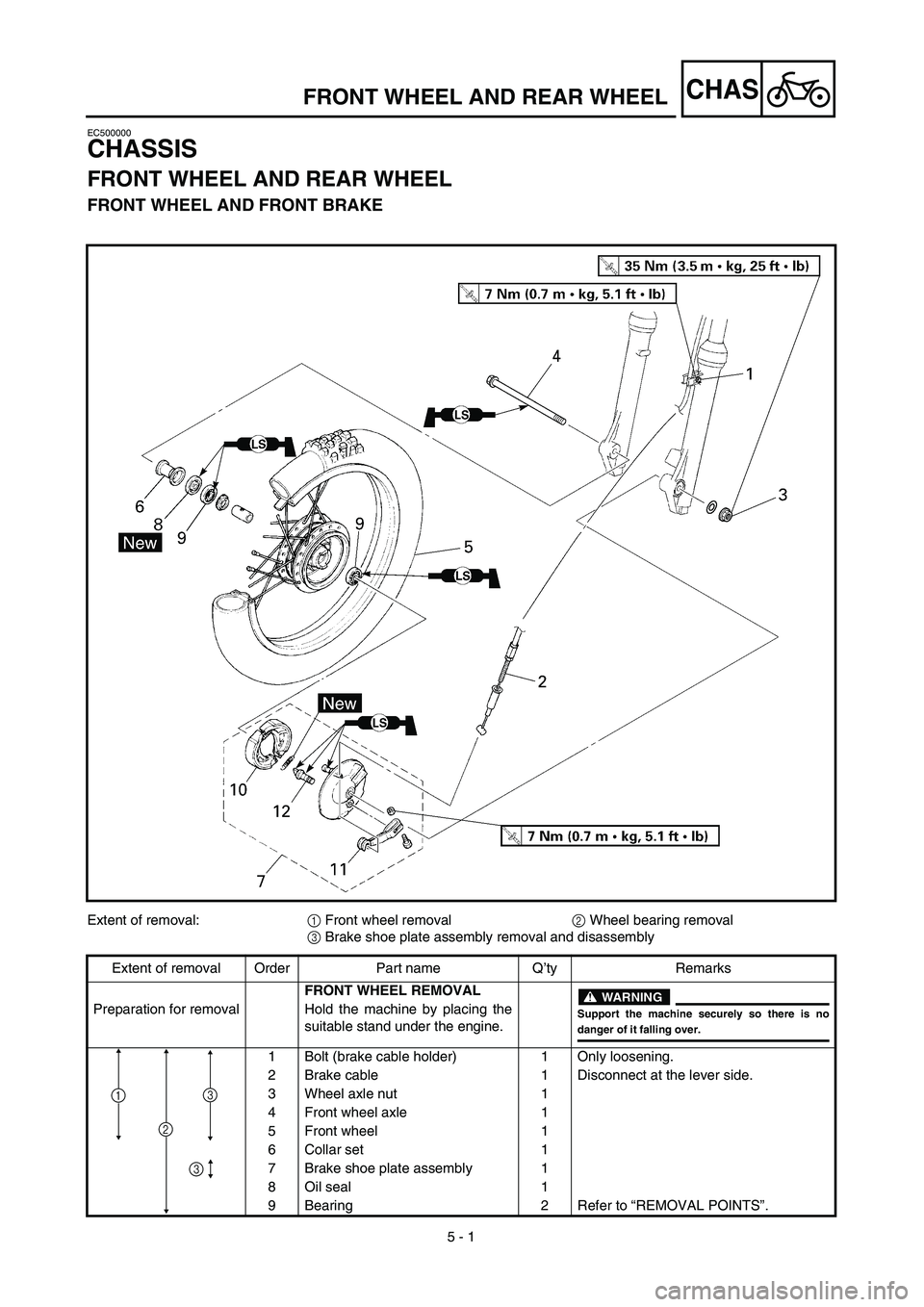

5 - 1
CHAS

EC500000
CHASSIS
FRONT WHEEL AND REAR WHEEL
FRONT WHEEL AND FRONT BRAKE
FRONT WHEEL AND REAR WHEEL
Extent of removal:
1
Front wheel removal
2
Wheel bearing removal
3
Brake shoe plate assembly removal and disassembly
Extent of removal Order Part name Q’ty Remarks
FRONT WHEEL REMOVAL
WARNING

Support the machine securely so there is no
danger of it falling over.
Preparation for removal Hold the machine by placing the
suitable stand under the engine.
1 Bolt (brake cable holder) 1 Only loosening.
2 Brake cable 1 Disconnect at the lever side.
3 Wheel axle nut 1
4 Front wheel axle 1
5 Front wheel 1
6 Collar set 1
7 Brake shoe plate assembly 1
8 Oil seal 1
9Bearing
2Refer to “REMOVAL POINTS”.
2
31
3

5 - 1
CHAS

FAHRWERK
VORDER- UND HINTERRAD
Vorderrad und Vorderradbremse
Demontage-Arbeiten:
1
Vorderrad demontieren
2
Radlager demontieren
3
Bremsankerplatte demontieren und zerlegen
Demontage-ArbeitenReihen-
folgeBauteil Anz. Bemerkungen
Vorbereitung für den
Ausbau
VORDERRAD DEMONTIEREN
Das Motorrad am Motor auf-
bocken.
WARNUNG

Das Motorrad gegen Umfallen sichern.
1 Schraube (Bremszughalterung) 1 Nur lockern.
2 Bremszug 1Hebelseitig demontieren.
3 Achsmutter 1
4 Vorderachse 1
5 Vorderrad 1
6 Distanzhülsen-Satz 1
7 Bremsankerplatte 1
8 Dichtring 1
9
Lager2
Siehe unter “AUSBAU”.
2
31
3

ROUE AVANT ET ROUE ARRIERE
VORDER- UND HINTERRAD
PARTIE CYCLE
ROUE AVANT ET ROUE ARRIERE
ROUE AVANT ET FREIN AVANT
Organisation de la dépose:
1
Dépose de la roue avant
2
Dépose du roulement de roue
3
Dépose et démontage du flasque et des mâchoires de frein complets
Organisation de la dépose Ordre Nom de pièce QtéRemarques
Préparation pour la
dépose
DEPOSE DE LA ROUE AVANT
Maintenir la machine en plaçant un
support approprié sous le moteur.
AVERTISSEMENT

Bien soutenir la machine afin qu’elle ne risque
pas de se renverser.
1 Boulon (support de câble de frein) 1 Desserrer uniquement.
2Câble de frein 1 Déconnecter du côté levier.
3 Ecrou d’axe de roue 1
4 Axe de roue avant 1
5 Roue avant 1
6 Entretoise épaulée1
7 Flasque et mâchoires de frein complets 1
8 Baque d’étanchéité1
9 Roulement2
Se reporter à “POINTS DE DEPOSE”.
2
31
3

5

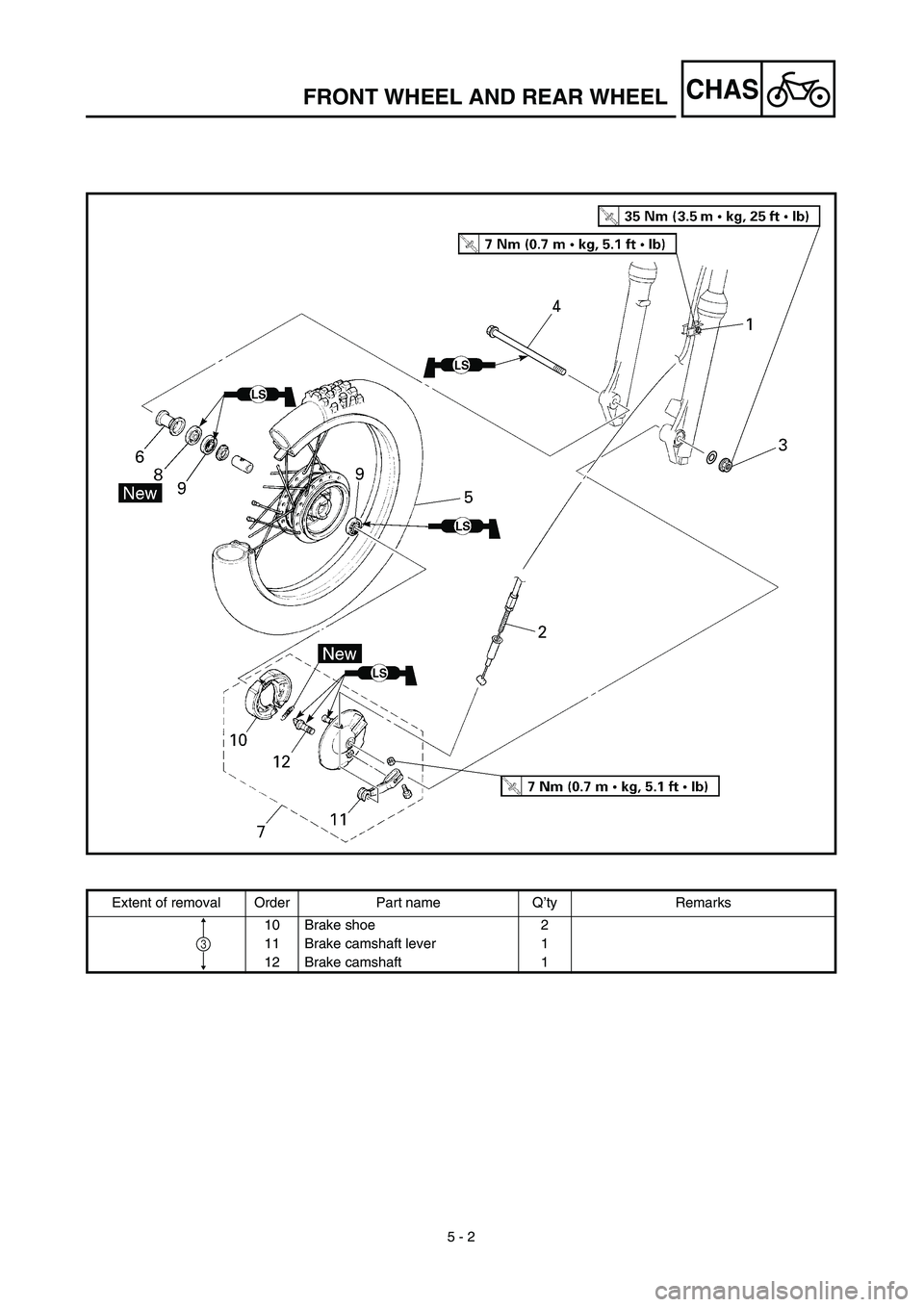

5 - 2
CHAS

Extent of removal Order Part name Q’ty Remarks
10 Brake shoe 2
11 Brake camshaft lever 1
12 Brake camshaft 1
3

FRONT WHEEL AND REAR WHEEL

5 - 2
CHAS

Demontage-ArbeitenReihen-
folgeBauteil Anz. Bemerkungen
10 Bremsbacken 2
11 Bremswellenhebel 1
12 Bremswelle 1
3

ROUE AVANT ET ROUE ARRIERE
VORDER- UND HINTERRAD
Organisation de la dépose Ordre Nom de pièce QtéRemarques
10 Mâchoire de frein 2
11 Biellette de frein 1
12 Came de frein 1
3

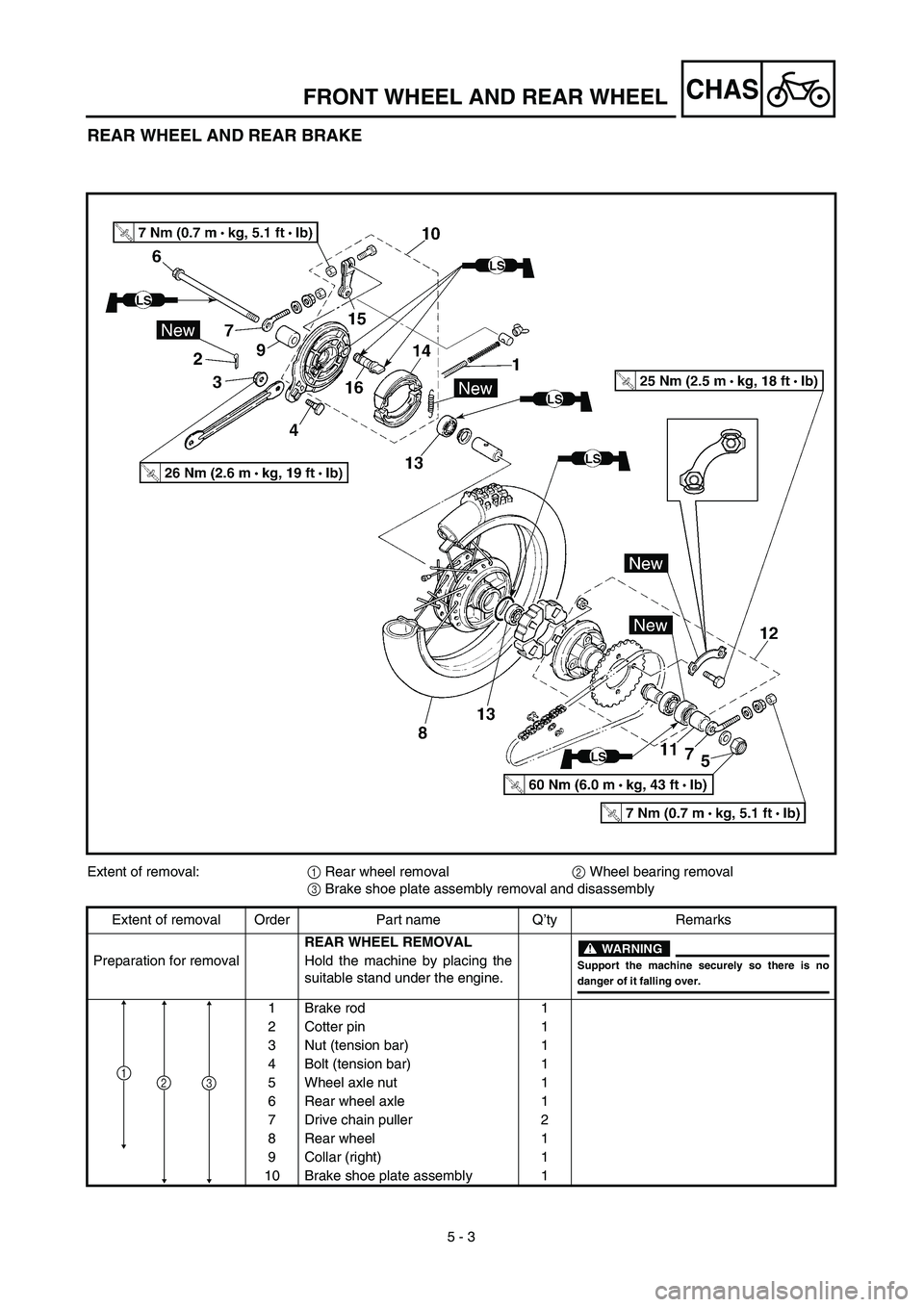

5 - 3
CHAS

FRONT WHEEL AND REAR WHEEL
REAR WHEEL AND REAR BRAKE
Extent of removal:
1
Rear wheel removal
2
Wheel bearing removal
3
Brake shoe plate assembly removal and disassembly
Extent of removal Order Part name Q’ty Remarks
REAR WHEEL REMOVAL
WARNING

Support the machine securely so there is no
danger of it falling over.
Preparation for removal Hold the machine by placing the
suitable stand under the engine.
1 Brake rod 1
2 Cotter pin 1
3 Nut (tension bar) 1
4 Bolt (tension bar) 1
5 Wheel axle nut 1
6 Rear wheel axle 1
7 Drive chain puller 2
8 Rear wheel 1
9 Collar (right) 1
10 Brake shoe plate assembly 1
231
