2003 YAMAHA TTR90 Owners Manual

4 - 7
ENG
CARBURATEUR
VERGASER
1. Messen:
Schwimmerstand a
Einen Kraftstoffmesser 1 verwenden.
Unvorschriftsmäßig → Korrigieren.
Kraftstoffstandmesser
YM-1312-A/90890-01312
Schwimmerstand
2–3 mm unterhalb der Schwim-
merkammer-Paßfläche.
1. Mesurer:
Niveau de carburant a
Utiliser une jauge de niveau de carburant
1.
Hors spécification → Régler.
Jauge de niveau de carburant:
YM-1312-A/90890-01312
Niveau de carburant:
2 à 3 mm (0,08 à 0,12 in) au-dessous
de la ligne de la cuve à niveau cons-
tant

4 - 8
ENGCYLINDER HEAD
CYLINDER HEAD
Extent of removal:1 Cylinder head removal
Extent of removal Order Part name Q’ty Remarks
CYLINDER HEAD REMOVAL
Preparation for removal Seat, fuel tank and rear fender
Exhaust pipe
Carburetor Refer to “CARBURETOR” section.
Air filter case and starter lever
1 Plug cap/spark plug 1/1
2 Crankshaft end cover/O-ring 1/1
3 Timing plug/O-ring 1/1
4 Camshaft sprocket cover/O-ring 1/1
5 Tappet cover (intake)/O-ring 1/1
6 Tappet cover (exhaust)/O-ring 1/1
7 Camshaft sprocket bolt/washer 1/1
Refer to “REMOVAL POINTS”. 8 Timing chain tensioner 1
9 Gasket 1
1

4 - 8
ENG
CULASSE
ZYLINDERKOPF
ZYLINDERKOPF
Demontage-Arbeiten:1 Zylinderkopf demontieren
Demontage-ArbeitenReihen-
folgeBauteil Anz. Bemerkungen
ZYLINDERKOPF DEMONTIE-
REN
Vorbereitung für den
AusbauSitz, Kraftstofftank und hinteres
Schutzblech
Krümmer
Vergaser Siehe unter “VERGASER”.
Luftfiltergehäuse und Starterhe-
bel
1Zündkerzenstecker/Zündkerze 1/1
2 Kurbelwellen-Abdeckschraube/
O-Ring1/1
3 Schwungrad-Abdeckschraube/
O-Ring1/1
4 Nockenwellenrad-Abdeckung/
O-Ring1/1
5
Kipphebeldeckel (Einlaß)/O-Ring1/1
6 Kipphebeldeckel (Auslaß)/O-Ring 1/1
7 Nockenwellenrad-Schraube/
Unterlegscheibe1/1
Siehe unter “AUSBAU”.
8 Steuerkettenspanner 1
9 Dichtung 1
1
CULASSE
Organisation de la dépose:1 Dépose de la culasse
Organisation de la dépose Ordre Nom de pièce QtéRemarques
DEPOSE DE LA CULASSE ET
DU CYLINDRE
Préparation à la dépose Selle, réservoir de carburant et
garde-boue arrière
Tuyau d’échappement
Carburateur Se reporter à la section “CARBURATEUR”.
Boîtier de filtre à air et levier de
démarreur
1 Capuchon de bougie/bougie 1/1
2 Vis capuchon d’extrémité de vilebre-
quin/joint torique1/1
3 Bouchon de distribution/joint torique 1/1
4 Couvercle de pignon d’arbre à
cames/joint torique1/1
5 Cache de poussoir (admission)/joint
torique1/1
6 Cache de poussoir (échappement)/
joint torique1/1
7 Boulon de pignon d’arbre à cames/
rondelle1/1
Se reporter à “POINTS DE DEPOSE”.
8 Tendeur de chaîne de distribution 1
9 Joint 1
1

4 - 9

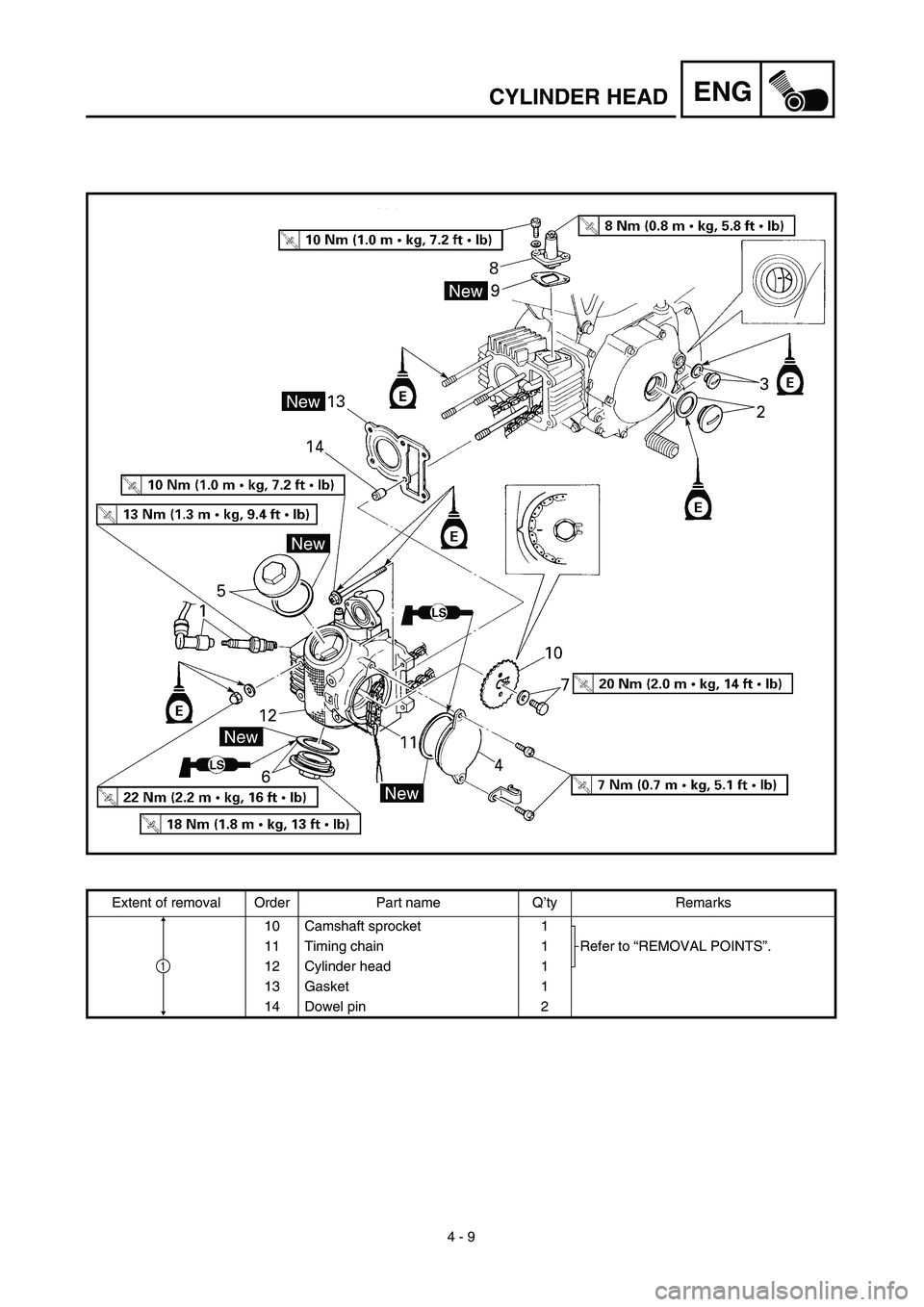

ENGCYLINDER HEAD
Extent of removal Order Part name Q’ty Remarks
10 Camshaft sprocket 1
Refer to “REMOVAL POINTS”. 11 Timing chain 1
12 Cylinder head 1
13 Gasket 1
14 Dowel pin 2
1

4 - 9
ENG
Organisation de la dépose Ordre Nom de pièce QtéRemarques
10 Pignon d’arbre à cames 1
Se reporter à “POINTS DE DEPOSE”. 11 Chaîne de distribution 1
12 Culasse 1
13 Joint 1
14 Goujon 2
1
Demontage-ArbeitenReihen-
folgeBauteil Anz. Bemerkungen
10 Nockenwellenrad 1
Siehe unter “AUSBAU”. 11 Steuerkette 1
12 Zylinderkopf 1
13 Dichtung 1
14 Paßstift 2
1
CULASSE
ZYLINDERKOPF

4 - 10
ENGCYLINDER HEAD

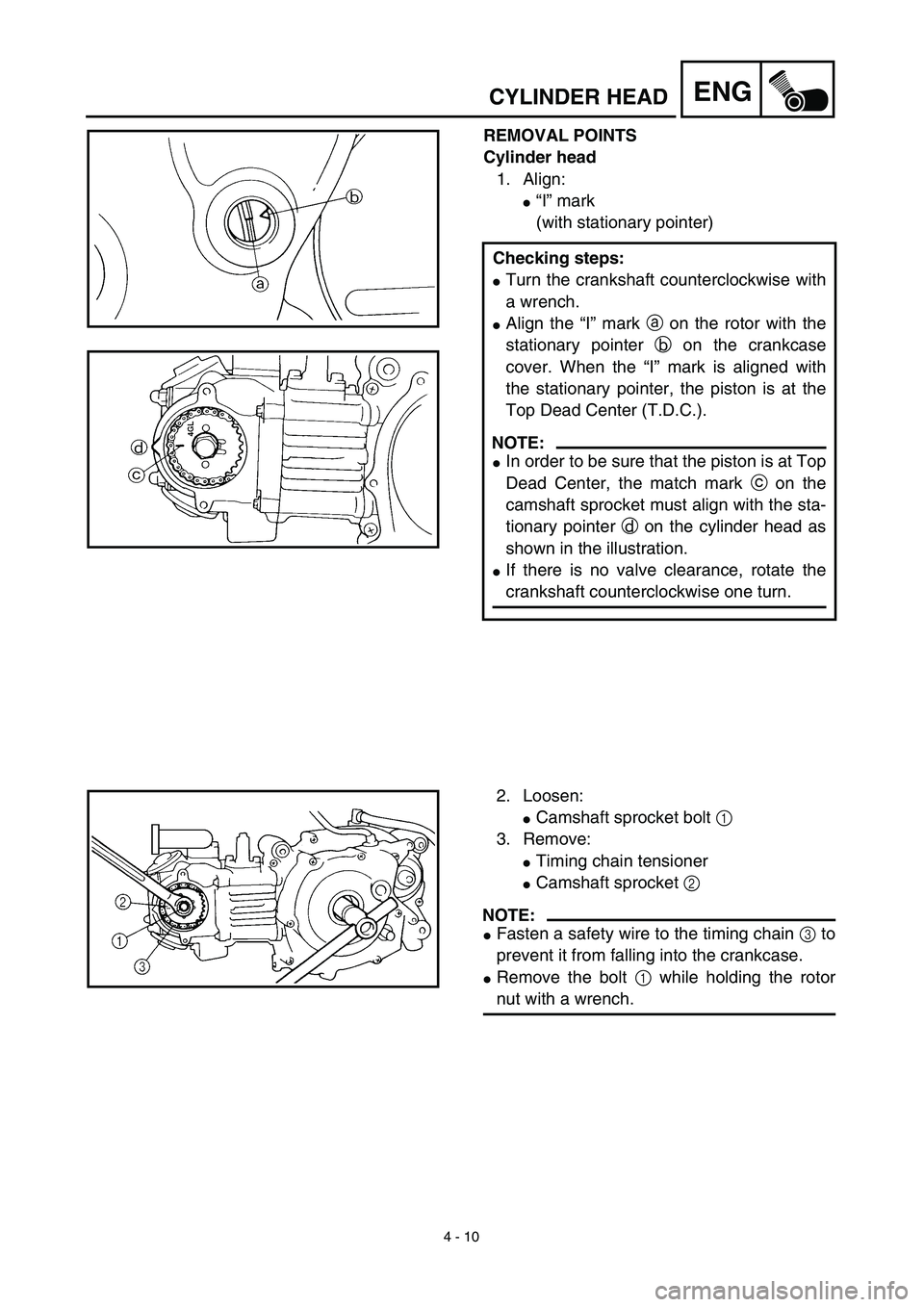

REMOVAL POINTS
Cylinder head
1. Align:
“I” mark
(with stationary pointer)
Checking steps:
Turn the crankshaft counterclockwise with
a wrench.
Align the “I” mark a on the rotor with the
stationary pointer b on the crankcase
cover. When the “I” mark is aligned with
the stationary pointer, the piston is at the
Top Dead Center (T.D.C.).
NOTE:
In order to be sure that the piston is at Top
Dead Center, the match mark c on the
camshaft sprocket must align with the sta-
tionary pointer d on the cylinder head as
shown in the illustration.
If there is no valve clearance, rotate the
crankshaft counterclockwise one turn.
2. Loosen:
Camshaft sprocket bolt 1
3. Remove:
Timing chain tensioner
Camshaft sprocket 2
NOTE:
Fasten a safety wire to the timing chain 3 to
prevent it from falling into the crankcase.
Remove the bolt 1 while holding the rotor
nut with a wrench.

4 - 10
ENG
CULASSE
ZYLINDERKOPF
AUSBAU
Zylinderkopf
1. Ausrichten:
I-Markierung
(auf Gehäusemarkierung)
Arbeitsschritte
Kurbelwelle mit einem Schraubenschlüs-
sel gegen den Uhrzeigersinn drehen.
I-Markierung a am Rotor mit der Markie-
rung b am Kurbelgehäusedeckel ausrich-
ten. Wenn die I-Markierung mit der
Markierung des Kurbelgehäusedekkels
fluchtet, steht der Kolben im oberen Tot-
punkt (OT).
HINWEIS:
Der Kolben befindet sich im oberen Tot-
punkt, wenn die Markierung c auf dem
Nockenwellenrad mit der Gegenmarkie-
rung d am Zylinderkopf fluchtet.
Falls kein Ventilspiel vorhanden ist, muß
die Kurbelwelle um 360˚ im Gegenuhrzei-
gersinn gedreht werden.
2. Lockern:
Nockenwellenrad-Schrauben 1
3. Demontieren:
Steuerkettenspanner
Nockenwellenrad 2
HINWEIS:
Die Steuerkette 3 muß mit einem Draht
gesichert werden, damit sie nicht in das Kur-
belgehäuse fallen kann.
Beim Lösen der Schraube 1 die Lichtma-
schinenrotor-Mutter mit einem Schrauben-
schlüssel festhalten. POINTS DE DEPOSE
Culasse
1. Aligner:
Repère “I”
(avec l’index fixe)
Etapes de la vérification:
Tourner le vilebrequin à l’aide d’une clé dans
le sens inverse des aiguilles d’une montre.
Aligner le repère “I” a sur le rotor sur l’index
fixe b sur le couvercle du carter. Quand le
repère “I” est aligné sur l’index fixe, le piston
se trouve au point mort haut (PMH).
N.B.:
Le piston est au PMH lorsque le repère d’ali-
gnement c du pignon d’arbre à cames et
l’index fixe d de la culasse sont alignés,
comme illustré.
S’il n’y a pas de jeu, tourner le vilebrequin
d’un tour dans le sens inverse des aiguilles
d’une montre.
2. Desserrer:
Boulon de pignon d’arbre à cames 1
3. Déposer:
Tendeur de la chaîne de distribution
Pignon d’arbre à cames 2
N.B.:
Attacher la chaîne de distribution à l’aide d’un fil
métallique 3 pour l’empêcher de tomber dans le
carter.
Retirer le boulon 1 tout en maintenant l’écrou de
rotor à l’aide d’une clé.

4 - 11
ENGCYLINDER HEAD
4. Remove:
Cylinder head
NOTE:
Loosen the bolts and nuts in their proper
loosening sequence.
Start by loosening each bolt and nut 1/2 turn
until all are loose.
ASSEMBLY AND INSTALLATION
1. Install:
Cylinder head
2. Tighten:
Nuts
Bolts
NOTE:
Apply the engine oil on the contact surfaces
of the nuts, bolts and copper washers.
Follow the numerical order shown in the illus-
tration. Tighten the bolts and nuts in two
stages.
T R..22 Nm (2.2 m · kg, 16 ft · lb)
T R..10 Nm (1.0 m · kg, 7.2 ft · lb)
3. Install:
Camshaft sprocket 1
Installation steps:
Turn the crankshaft counterclockwise until
the “I” mark a on the rotor is aligned with
the stationary pointer b on the crankcase
cover.
Align the “I” mark c on the camshaft
sprocket with the stationary pointer d on
the cylinder head.
Fit the timing chain 2 onto camshaft
sprocket and install the camshaft sprocket
on the camshaft.
NOTE:
When installing the camshaft sprocket, keep
the timing chain as tense as possible on the
exhaust side.
