2003 Hyundai Santa Fe Manual del propietario (in Spanish)

COMPONENTES DE SU HYUNDAI 1-25
de contacto se haya situado en posición "ON" o "ACC", pasados los cuales seapagará.
o Si los pretensores de los cinturones no funcionan correctamente, esta luz seencenderá incluso aunque el sistema delairbag SRS funcione correctamente. Si la luz de advertencia del airbag SRS no se ilumina cuando la llave se sitúa enposición "ON" o "ACC", si permaneceencendida pasados los seis segundos ose enciende mientras conduce haga queun concesionario Hyundai autorizadorevise el sistema de airbag SRS o elpretensor del cinturón de seguridad loantes posible.
ADVERTENCIA:
o Los pretensores están diseñados para un solo uso: una vez activados debenreemplazarse. Todos los cinturones deseguridad, de cualquier tipo, debencambiarse tras una colisión.
o Los mecanismos del pretensor pueden sufrir un recalentamiento durante laactivación. No toque la montura delpretensor hasta pasados unos minutosde la activación.
o No intente examinar o cambiar usted mismo los pretensores de los cinturonesde seguridad. Estas operaciones deberealizarlas un concesionario Hyundaiautorizado.
o No golpee los pretensores.
NOTA:
o Los pretensores de los cinturones de
seguridad de ambos asientos delanteros se activarán en ciertas colisionesfrontales. Los cinturones de seguridadde pre-tensión pueden accionarse conlos airbags. En estas circunstancias, lospretensores se activarán incluso si loscinturones no se llevan puestos en elmomento de la colisión.
o Al activarse los pretensores puede producirse un leve sonido acompañadode la aparición de un polvillo conapariencia de humo en el compartimentodel acompañante. Estas manifestacionesson normales y en ningún caso suponenun peligro para la salud.
o A pesar de ser inofensivo, el polvillo puede producir irritación cutánea y nodebe respirarse durante un períodoprolongado. Después de un accidentedurante el cual se hayan activado lospretensores, es recomendable lavarsecuidadosamente las manos y la cara.
PRECAUCIÓN:
o Dado que el sensor que activa el airbag SRS está conectado con el pretensor del cinturón de seguridad, la luz deadvertencia del airbag SRS que seencuentra en el panel de instrumentosparpadeará durante seis segundosaproximadamente una vez que la llave o No intente reparar de ninguna forma el
sistema pretensor de los cinturones deseguridad.
o La manipulación inadecuada de los pretensores o el hacer caso omiso de lasadvertencias de no golpear, modificar,examinar, cambiar o reparar el pretensorpuede provocar un mal funcionamientoo la activación accidental con elconsiguiente peligro de lesiones.
o No olvide utilizar los cinturones de seguridad siempre que conduzca o viajeen un vehículo a motor.
Su Hyundai está equipado con un AIRBAG.
Los indicadores de presencia del sistema estánmarcados con las letras SRS Air bag en la tapadel volante y en el salpicadero en el lado delacompañante. B240A02F-GHT SUJECIÓN SUPLEMENTARIA
(AIRBAG) (Si está instalado)
AirBag del conductor
B240A01O
smeuspa-1a.p65 6/24/2008, 8:56 AM
25

COMPONENTES DE SU HYUNDAI
1-26 B240B03A-AYT Componentes y Funciones de SRS El SRS tiene los siguientes componentes:
o Módulo de Airbag en el lado del Conductor
o Módulo de Airbag en el lado del Acompañante
o Indicador de Advertencia de Funcionamiento (SRI) del SRS
o Módulo de Control del SRS (SRSCM)
o El sistema SRS (airbag) debe de
desplegarse muy rapidamente para proveer el protección en caso deaccidente. Si el ocupante está fuera deposición por no llevarse el cinturón deseguridad, El air bag puede golpear alocupante fuertemente causando serioso perjudicados fatales.
B240B01L
EI SRS-AIRBAG consiste en unas bolsas de
aire instaladas en el volante de dirección y en el salpicadero en el lado del acompañante. Elpropósito de este sistema es el de dar unasujeción suplementaria al conductor o alacompañante, al cinturón de seguridad en casode choque frontal.
NOTA: Asegúrese de leer toda la información acerca
del SRS ubicada en las etiquetas que se encuentran en la parte posterior del para-sol, y en la guantera.
ADVERTENCIA:
o Como su propio nombre indica, el SRS (Airbag) está diseñado para trabajarcomo complemento del cinturón deseguridad de 3 puntos de fijación delconductor, pero no es adecuado parasustituirlo. Por lo tanto, sus cinturonesde seguridad deberán ser utilizados entodo momento mientras el vehículo estáen movimiento. Además, los airbags sedespliegan solamente en ciertascondiciones de impacto frontal losuficientemente sever ocomo para causarlesiones de importancia a los ocupantesdel vehículo.
o El SRS está diseñado para desplegar los airbags sólo cuando el impacto es losuficientemente severo y cuando elángulo de impacto es menor de 30°respecto al eje longitudinal del vehículo, y por lo tanto no actuará en los impactoslaterales, traseros o en los vuelcos.
B240D01O
o Los airbags delanteros no están pansados para desplegarse en impactos laterales, traseros o vuelcos. Además,los airbags no se desplegarán enchoques frontales por debajo de lavelocidad umbral de despliegue.
o Para máxima protección y seguridad en todos los tipos de colisiones, todos losocupantes, incluido el conductor deberántener abrochados sus respectivoscinturones de seguridad, se disponga ono de airbags al frente de su posición desentado, para minimizar el riesgo delesiones severas o mortales en caso decolisión. No sentarse o reclinarsepróximo al airbag cuando el vehículoestá en movimiento.Impactos Laterales
Vuelcos
Impactos Traseros
smeuspa-1a.p65
6/24/2008, 8:56 AM
26

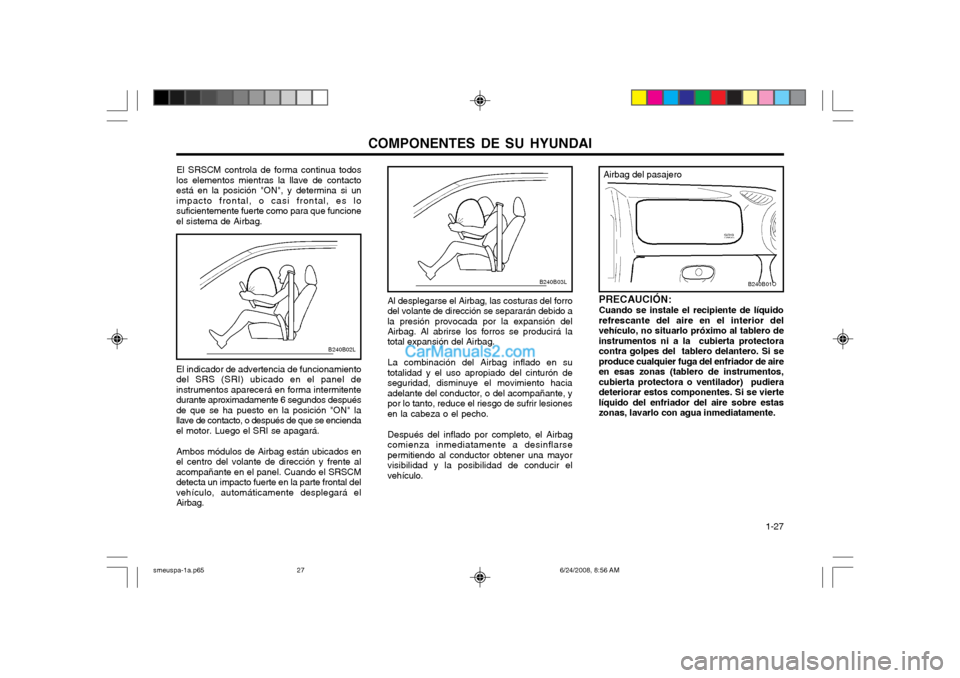

COMPONENTES DE SU HYUNDAI 1-27
B240B03L
El indicador de advertencia de funcionamiento
del SRS (SRI) ubicado en el panel de instrumentos aparecerá en forma intermitentedurante aproximadamente 6 segundos despuésde que se ha puesto en la posición "ON" lallave de contacto, o después de que se enciendael motor. Luego el SRI se apagará.
Ambos módulos de Airbag están ubicados en
el centro del volante de dirección y frente alacompañante en el panel. Cuando el SRSCMdetecta un impacto fuerte en la parte frontal delvehículo, automáticamente desplegará elAirbag. El SRSCM controla de forma continua todos
los elementos mientras la llave de contactoestá en la posición "ON", y determina si unimpacto frontal, o casi frontal, es losuficientemente fuerte como para que funcioneel sistema de Airbag.
B240B02L
Al desplegarse el Airbag, las costuras del forro
del volante de dirección se separarán debido a la presión provocada por la expansión delAirbag. Al abrirse los forros se producirá la total expansión del Airbag.
La combinación del Airbag inflado en su
totalidad y el uso apropiado del cinturón de seguridad, disminuye el movimiento haciaadelante del conductor, o del acompañante, ypor lo tanto, reduce el riesgo de sufrir lesionesen la cabeza o el pecho.
Después del inflado por completo, el Airbag
comienza inmediatamente a desinflarsepermitiendo al conductor obtener una mayorvisibilidad y la posibilidad de conducir elvehículo. PRECAUCIÓN: Cuando se instale el recipiente de líquido refrescante del aire en el interior delvehículo, no situarlo próximo al tablero deinstrumentos ni a la cubierta protectoracontra golpes del tablero delantero. Si seproduce cualquier fuga del enfriador de aireen esas zonas (tablero de instrumentos,cubierta protectora o ventilador) pudieradeteriorar estos componentes. Si se viertelíquido del enfriador del aire sobre estaszonas, lavarlo con agua inmediatamente.Airbag del pasajero
B240B01O
smeuspa-1a.p65
6/24/2008, 8:56 AM
27

COMPONENTES DE SU HYUNDAI
1-28
ADVERTENCIA:
o Para protegerse mejor del sistema de airbag lateral y para evitar ser lesionados cuando el airbag lateral sehinche, los ocupantes de ambosasientos delanteros deben sentarse enposición vertical con el cinturón deseguridad bien abrochado. Las manosdel conductor deben situarse en el Sensor del airbag lateral
Su Hyundai está equipado con un cojín de aire lateral en ambos asientos delanteros. Elpropósito de estos airbags es ofrecer mayorprotección al conductor del vehículo y alpasajero delantero que con el cinturón deseguridad únicamente. Los airbags de impactolateral se han diseñado para hincharse sólodurante ciertas colisiones laterales,dependiendo de la gravedad del impacto, delángulo, de la velocidad, y del punto de impacto.Los airbags no se han diseñado para hincharseen todas las situaciones de impacto lateral.
HTB072
ADVERTENCIA:
o Cuando se activa el SRS, puede que se produzca un ruido fuerte y se desprenda un poco de polvo. Estas condicionesson normales y no son peligrosas. Sinembargo, el polvo que se desprendedurante el despliegue de la bolsa de airepuede producir irritación en la piel.Asegúrese de lavarse bien las manos yla cara con agua tibia y un jabón suavedespués de que haya sufrido unaccidente en el cual se haya desplegadoel Airbag.
o El SRS sólo puede funcionar cuando la llave de contacto está en la posición"ON". Si el SRI no se enciende, oparpadea por más de 6 segundosdespués de que se ha colocado la llavede encendido en la posición "ON", odespués de haber arrancado el motor, ose enciende mientras se está
Airbag del pasajero
B240B05L
B990B02Y-AYT Airbag lateral (Si está instalado)
B990B02Y
conduciendo, esto quiere decir que no está funcionando correctamente. Debe,por lo tanto, dirigirse lo antes posible asu servicio Hyundai autorizado y pedirque se lo revisen.
o Antes de sustituir cualquier fusible, desconecte un terminal de la batería,gire la llave de contacto a la posición de"LOCK" (bloqueo) y extraiga la llave desu cerradura. Nunca desmonte osustituya el (los) fusible(s) relacionadoscon el Airbag cuando la llave de contactoestá en la posición "ON" (activada). Si fallara en cumplir con este aviso, podría explotar el Airbag y/o seencendería la luz de aviso de avería delSRS (Airbag).
smeuspa-1a.p65 6/24/2008, 8:56 AM
28

COMPONENTES DE SU HYUNDAI 1-29
B240C01HP-GYT Cuidados especiales con el SRSPrácticamente, el SRS no necesita de mantenimiento especial y por lo tanto no haypiezas que usted pueda reparar por sí mismo.Todo el sistema SRS debe ser cambiado porsu servicio Hyundai autorizado, 10 añosdespués de la fecha de fabricación del vehículo. Cualquier trabajo que se realice en el sistema del Airbag, tal como su desmontaje, instalación,reparación o cualquier cambio que se deseerealizar en el volante de dirección, debe hacerloun técnico especializado de Hyundai. Unamanipulación inapropiada del sistema de Airbagpuede provocar una grave lesión personal.
YT10355A
volante en las posiciones correspondientes a las nueve y a lastres. Los brazos y manos del pasajerodeben estar sobre sus piernas.
o No use fundas accesorias para los asientos.
o El uso de fundas para los asientos podría reducir el efecto del sistema.
o No instale ningún accesorio al lado ni cerca del airbag lateral.
o No presione con excesiva fuerza en el lateral del asiento.
o No coloque objetos sobre el airbag o entre el airbag y usted.
o No coloque objetos (un paraguas, bolso, etc.) entre la puerta delantera y elasiento delantero. Estos objetos puedenconvertirse en proyectiles peligrosos yproducir graves lesiones si se hincha elairbag lateral suplementario.
o Para evitar que el airbag lateral se hinche inesperadamente ocasionando lesionespersonales, evite golpear el sensor delairbag lateral cuando la llave de contactoesté en la posición "on". ADVERTENCIA:
o Extremadamente peligroso! No utilice nunca un sistema de fijación infantil quemire hacia atrás, en un asiento que estéprotegido por un sistema de Airbag ensu parte frontal.
o El modificar los componentes del SRS o su cableado, incluyendo el colocarcualquier tipo de insignias en los forros,o el modificar la estructura del cuerpo,pueden afectar desfavorablemente alfuncionamiento del SRS y producirposibles lesiones.
o Para limpiar los forros de la bolsa de aire, utilice solamente un paño suave yseco, o uno que haya sido humedecidocon agua corriente. Los disolventes olimpiadores pueden dañar los forros dela bolsa de aire y el correctofuncionamiento del sistema.
o No se deben poner objetos sobre o cerca de la etiqueta de identificación de losAirbag en el volante de dirección, panelde instrumentos, y el panel ubicado frenteal acompañante, ya que cualquiera deestos objetos puede causar algún dañosi el vehículo sufre algún tipo de colisiónlo suficientemente grave para que hagaque se inflen los Airbag.
o Si se inflan los Airbag, éstos deben ser reemplazados por su Servicio HyundaiAutorizado.
smeuspa-1a.p65 6/24/2008, 8:56 AM
29

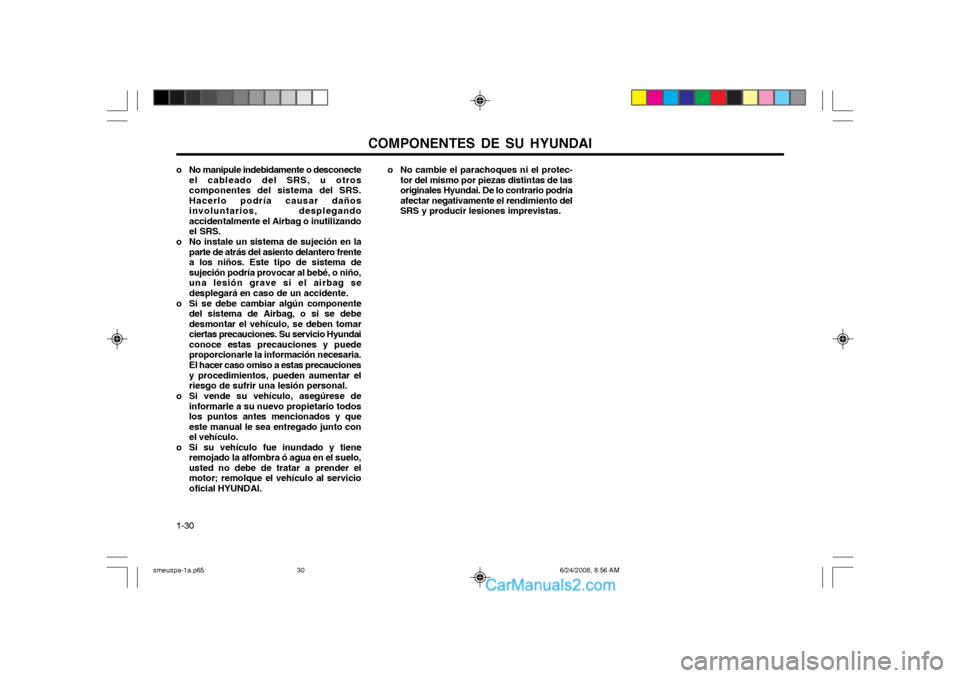

COMPONENTES DE SU HYUNDAI
1-30
o No manipule indebidamente o desconecte
el cableado del SRS, u otros componentes del sistema del SRS.Hacerlo podría causar dañosinvoluntarios, desplegandoaccidentalmente el Airbag o inutilizandoel SRS.
o No instale un sistema de sujeción en la parte de atrás del asiento delantero frentea los niños. Este tipo de sistema desujeción podría provocar al bebé, o niño,una lesión grave si el airbag sedesplegará en caso de un accidente.
o Si se debe cambiar algún componente del sistema de Airbag, o si se debedesmontar el vehículo, se deben tomarciertas precauciones. Su servicio Hyundaiconoce estas precauciones y puedeproporcionarle la información necesaria. El hacer caso omiso a estas precauciones y procedimientos, pueden aumentar elriesgo de sufrir una lesión personal.
o Si vende su vehículo, asegúrese de informarle a su nuevo propietario todoslos puntos antes mencionados y queeste manual le sea entregado junto conel vehículo.
o Si su vehículo fue inundado y tiene remojado la alfombra ó agua en el suelo,usted no debe de tratar a prender elmotor; remolque el vehículo al serviciooficial HYUNDAI. o No cambie el parachoques ni el protec-
tor del mismo por piezas distintas de lasoriginales Hyundai. De lo contrario podríaafectar negativamente el rendimiento delSRS y producir lesiones imprevistas.
smeuspa-1a.p65 6/24/2008, 8:56 AM
30

COMPONENTES DE SU HYUNDAI 1-31
B250A02O-GHT INSTRUMENTOS Y CONTROLES
1. Interruptor multifunción
2. Claxon/Airbag lado del conductor
3. Interruptor de arranque
4. Interruptor lava/limpia parabrisas
5. Interruptor de luz antiniebla delantera
(Si está instalado)
6. Interruptor de luces de emergencia
7. Reloj digital
8. Interruptor luz antiniebla trasero
(Si está instalado) 9. Espejos térmicos/Interruptor luneta térmica
trasera
10. Airbag lado del acompañante
(Si está instalado)
11. Palanca apertura capó
12. Control de iluminación del cuadro (Si está instalado)
13. Interruptor control velocidad crucero (Si está instalado) 14. Palanca de control de altura del volante
15. Palanca de freno de mano
16. Cenicero
17. Palanca de cambios
18. Toma de corriente
19. Encendedor
20. Panel de control de calefacció/aire
acondicionado
21. Guantera PRECAUCION: Cuando se instale el recipiente de líquido
refrescante del aire en el interior del
vehículo, no situarlo próximo al tablero de instrumentos ni a la cubierta protectora
contra golpes del tablero delantero. Si se
produce cualquier fuga del enfriador de aireen esas zonas (tablero de instrumentos,
cubierta protectora o ventilador) pudieradeteriorar estos componentes. Si se vierte
líquido del enfriador del aire sobre estaszonas, lavarlo con agua inmediatamente.
12
1
13 16 19 B250A01O-2
234
11 9876
13 15 20 51
0
17181421
smeuspa-1a.p65 6/24/2008, 8:56 AM
31

COMPONENTES DE SU HYUNDAI
1-32

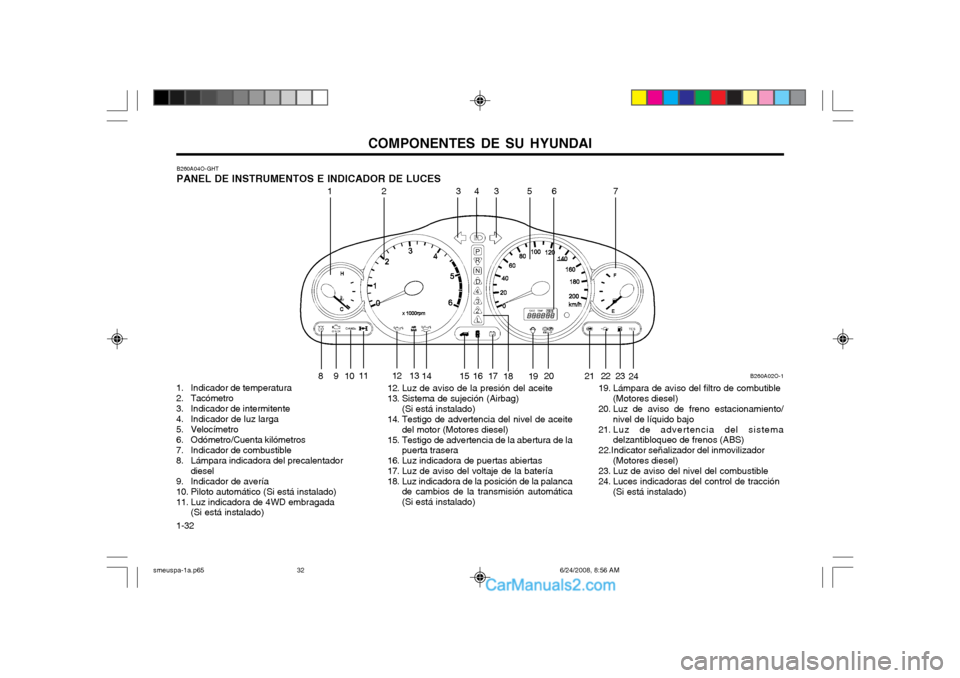

B260A04O-GHT PANEL DE INSTRUMENTOS E INDICADOR DE LUCES
1. Indicador de temperatura
2. Tacómetro
3. Indicador de intermitente
4. Indicador de luz larga
5. Velocímetro
6. Odómetro/Cuenta kilómetros
7. Indicador de combustible
8. Lámpara indicadora del precalentador diesel
9. Indicador de avería
10. Piloto automático (Si está instalado)
11. Luz indicadora de 4WD embragada (Si está instalado) 19. Lámpara de aviso del filtro de combutible
(Motores diesel)
20. Luz de aviso de freno estacionamiento/ nivel de líquido bajo
21. Luz de advertencia del sistema delzantibloqueo de frenos (ABS)
22.Indicator señalizador del inmovilizador (Motores diesel)
23. Luz de aviso del nivel del combustible
24. Luces indicadoras del control de tracción
(Si está instalado)
12. Luz de aviso de la presión del aceite
13. Sistema de sujeción (Airbag)
(Si está instalado)
14. Testigo de advertencia del nivel de aceite del motor (Motores diesel)
15. Testigo de advertencia de la abertura de la puerta trasera
16. Luz indicadora de puertas abiertas
17. Luz de aviso del voltaje de la batería
18. Luz indicadora de la posición de la palanca de cambios de la transmisión automática (Si está instalado) B260A02O-1
2567
8
13
910
1215 16 17
18 1920 21
431323222414
11
smeuspa-1a.p65
6/24/2008, 8:56 AM
32
