2003 Hyundai Santa Fe Manual del propietario (in Spanish)

COMPONENTES DE SU HYUNDAI 1-57
Conductor solo Conductor + pasajero de delante Conductor, pasajero de delante + última fila de asientos ocupada Lleno de pasajeros Lleno de pasajeros + carga máxima permisible Conductor + carga máxima permisible
0 0 1 1 2 3
Posición del
interruptor
(2WD/4WD)
CONDICIONES DE CARGA
B660A01S-GYT PILOTO AUTOMÁTICO (Si está instalado)
B660A01O
B340G01O-GYT SISTEMA DE NIVELACIÓN DE LAS LUCES PRINCIPALES Para ajustar el nivel del haz de luz de los faros delanteros, de acuerdo al número de pasajerosy del peso llevado en el compartimento deequipaje, gire el interruptor de nivelación de losmismos. Cuanto más alto sea el númeroseleccionado en el interruptor, más bajo será elnivel del haz de luz. Siempre mantenga el hazde luz en el nivel correcto, o los faros delanterospueden deslumbrar a otros conductores de lacarretera. En el cuadro adjunto hay ejemplosde la posición correcta del interruptor. Paracondiciones de carga distintas a lasmencionadas abajo, ajuste la posición delinterruptor de manera que el nivel del haz deluz sea el más cercano a las condicionesobtenidas de acuerdo al cuadro.
HSM080
B600A02Y-AYT PALANCA DE AJUSTE DE INCLINACION DEL VOLANTE
Para ajustar la inclinación del volante:
1. Tirar de la palanca hacia arriba y mantenerla así para soltarlo.
2. Subir o bajar el volante a la posición deseada.
3. Después de ajustarlo, soltar la palanca.
ADVERTENCIA: No trate de regular el volante mientras está
conduciendo, ya que podría resultar en la pérdida de control del vehículo y en unaccidente.B600A01O
smeuspa-1a.p65 6/24/2008, 8:56 AM
57

COMPONENTES DE SU HYUNDAI
1-58 B660C01O-GYT Para desactivar el piloto automático
B660B02O-GAT Para fijar la velocidad de crucero
1. Pulse el botón ON/OFF de la velocidad de crucero. El testigo indicador de "CRUCERO" en el panel de instrumentos se enciende. Elsistema se activa.
2. Acelere a la velocidad de crucero deseada, superior a 40 km/h.
3. Pulse el botón "SET" (COAST) al alcanzar la velocidad deseada del vehículo.
4. Retire el pie del acelerador y la velocidad ajustada se mantiene automáticamente.
5. Para aumentar la velocidad temporalmente, pise brevemente el acelerador hasta excederla velocidad predeterminada. Al retirar el pie
Este dispositivo controla de la velocidad delvehículo para su comodidad, cuando conduzcaen autopistas. Este sistema está diseñado parafuncionar a velocidades por encima de 15millas o 40 kilómetros por hora.
B660B01O
B660C01O
o Pulse el botón "CANCEL".
o Oprima el pedal del freno.
o Accione el pedal del embrague si es
transmisión mecánica o manual.
o Cambie a la posición "P" o "N" (en transmisión automática).
o Reduzca la velocidad del vehículo a menos de lo que quedó grabada la memoria, alrededor de 17.5 kilómetros (11 millas).
o Reduzca la velocidad del automóvil a aproximadamente a menos de 40 kilómetros(24.9 millas) por hora.
o Quite o desactive el interruptor en la manivela principal.
del acelerador, la velocidad regresará a surégimen establecido.
B660D01O-GYT Para reanudar la velocidad ajustada El vehículo reanudará automáticamente la velocidad fijada antes de cancelar la mismapulsando el botón "RESUME (ACCEL)",siempre y cuando la velocidad del vehículo seasuperior a 40 km/h.
B660D01O
smeuspa-1a.p65
6/24/2008, 8:56 AM
58

COMPONENTES DE SU HYUNDAI 1-59
B670A01O-AYT SISTEMA DE CALEFACCIÓN Y
VENTILACIÓN (Si está instalado)
Existen cuatro formas de controlar el sistema
de calefacción y refrigeración. Son:
1. Control de flujo del aire
Se utiliza para dirigir el flujo de aire hacia un lugar determinado. El aire puede serdirigido hacia el suelo, hacia las salidas deltablero de instrumentos o hacia elparabrisas. Se utilizan cuatro símbolos querepresentan su función, suelo, bi-nivel yrejillas de ventilación.
2. Control de admisión de aire. Este control permite seleccionar aire frescodel exterior o recirculacion del aire interior.
3. Control de la velocidad del ventilador Se utiliza para conectar el funcionamientodel ventilador y regular su velocidad.
B690A01O
2 3
1 4
B660F01Y-GYT Para cambiar a una velocidad más
lenta ADVERTENCIA:
o Mantenga el interruptor de control en posición "OFF" cuando no se use el piloto automático.
o No use el control del piloto automático cuando no esté seguro de manejar elauto a una velocidad constante, porejemplo: tráfico fuerte, o carreteraresbalosa debido a la lluvia, nieve, hielo,o viento fuerte o también subiendocolinas hasta el 6%.
o Si usted no ha usado antes este sistema, ie recomendamos aprendercompletamente el manejo del pilotoautomático antes de usarlo.
o Ponga particular atención al manejo del vehículo con el control del pilotoautomático.
o Cuando use el piloto automático con caja de cambios manual, no cambie aneutro sin oprimir el embrague, ya que elmotor se forzará. Si esto sucediera,oprima el pedal del embrague o libere elinterruptor.
B660E01Y-AYT Para reajustar una velocidad más
rápida
1. Pulse el botón "RESUME (ACCEL)" y manténgalo pulsado.
2. Acelere a la velocidad deseada y suelte el botón "RESUME (ACCEL)". Mientras el botón se mantenga pulsado, el vehículoganará velocidad gradualmente.
1. Pulse el botón "SET (COAST)" y manténgalo pulsado. Mientras se mantenga pulsado estebotón, el vehículo perderá velocidadgradualmente.
2. Al alcanzar la velocidad deseada, suelte el botón.
B660B01O
smeuspa-1a.p65 6/24/2008, 8:56 AM
59

COMPONENTES DE SU HYUNDAI
1-60
B670B01A-AYT Control de la velocidad del ventilador (Control del ventilador)
Este se utiliza para conectar o desconectar el ventilador y para seleccionar su velocidad. La velocidad del ventilador y, por lo tanto, el
volumen de aire entregado desde el sistema,puede ser controlado manualmente colocandoel control del ventilador entre las posiciones "1"y "4".
B670B01O
4. Control de temperatura
Se utiliza para conectar y desconectar la calefacción y seleccionar el nivel decalentamiento deseado.
Este es usado para seleccionar si toma aire
desde el exterior o se recircula el aire interior.
Fresh circulation Recirculación
Si seleccionamos la posición " " , el aire
entra al interior del vehículo desde fuera, siendo enfriado o calentado por el sistema de acuerdoal modo seleccionado.
En cambio si se escoge la posición " " el
aire interior pasará por el sistema calentandoseo enfriandose aun más dependiendo del modoseleccionado.
NOTA:
o Si usted nota que después de una aplicación prolongada del sistema decalefacción en la posición " ", elparabrisa y/o los vidrios laterales
B670C02A-AYT Control de entrada de aire al interior
B670C02O
comienzan a empañarse y el aire se siente usado. En complemento a un usoprolongado del aire acondicionado en laposición " " produce que el aireinterior se pone excesivamente seco.
o Al girar la llave de contacto a la posición "ON", la regulación de la toma de aireconmutará al modo " "(independientemente de la posición delmando). Esta operación es normal.
Este se utiliza para dirigir el flujo del aire. Elaire puede dirigirse al piso, a las salidas deltablero, al parabrisas. Cinco son los símbolos: Cara, Dos niveles, Piso, Piso y Desempañado, Desempañado.
B670D02S-AYT Control de flujo de aire
B670D01O
smeuspa-1a.p65
6/24/2008, 8:56 AM
60

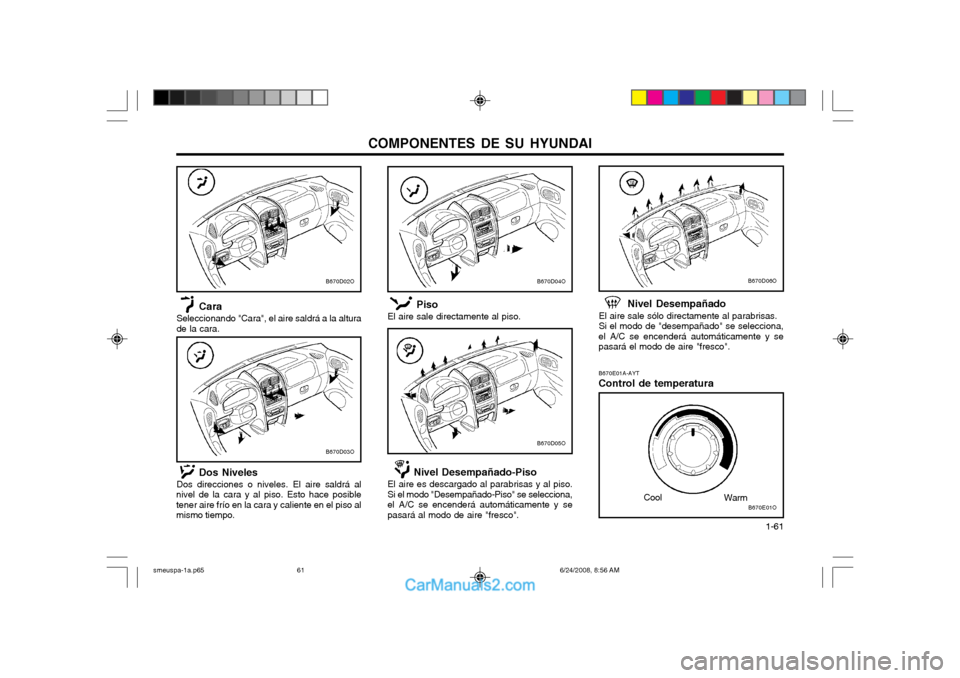

COMPONENTES DE SU HYUNDAI 1-61
B670E01A-AYT Control de temperatura
B670E01O
Cool
Warm
B670D06O
Nivel Desempañado
El aire sale sólo directamente al parabrisas. Si el modo de "desempañado" se selecciona,
el A/C se encenderá automáticamente y sepasará el modo de aire "fresco".
B670D04O
B670D05O
Piso
El aire sale directamente al piso.
Nivel Desempañado-Piso
El aire es descargado al parabrisas y al piso. Si el modo "Desempañado-Piso" se selecciona,
el A/C se encenderá automáticamente y se pasará al modo de aire "fresco".
Cara
Seleccionando "Cara", el aire saldrá a la altura de la cara.
B670D02O
B670D03O
Dos Niveles
Dos direcciones o niveles. El aire saldrá al
nivel de la cara y al piso. Esto hace posible tener aire frío en la cara y caliente en el piso almismo tiempo.
smeuspa-1a.p65 6/24/2008, 8:56 AM
61

COMPONENTES DE SU HYUNDAI
1-62 Este es empleado para conectar y seleccionar el rango de temperatura deseado. B690A01S-AYT CONTROL DE CALEFACCION Para el normal uso de la calefacción, coloque el selector de entrada de aire en la posición y el de flujo de aire en .Para un calefaccionamiento rápido, el control de aire debe colocarse en . Si las ventanas comienzan a empañarse, coloque el selector de aire en la posición "Des"(Desempañado). El A/C se encenderáautomáticamente y se pasará al modo de aire"fresco". Para calefaccionamiento máximo, mueva el control de temperatura a la posición "Warm".
B690A01O
B700A01A-AYT CALEFACCION A DOS NIVELES Su Hyundai esta equipado con un sistema de calefacción de dos niveles. Es posible tener
aire fresco en el tablero y calefacción a los piesal mismo tiempo.
o Ponga el control en .
o Ponga el control en dos niveles .
o Ponga el control de temperatura en la ubicación intermedia entre "Cool" y "Warm".
B700A01A
B710A01A-AYT VENTILACION Para operar el sistema de ventilación:
o Ponga el control de aire en .
o Ponga el control en la locación de .
o Ajuste el ventilador a la velocidad deseada.
o Ponga el control de temperatura entre "Cool" y "Warm".
B710A01O
smeuspa-1a.p65 6/24/2008, 8:56 AM
62

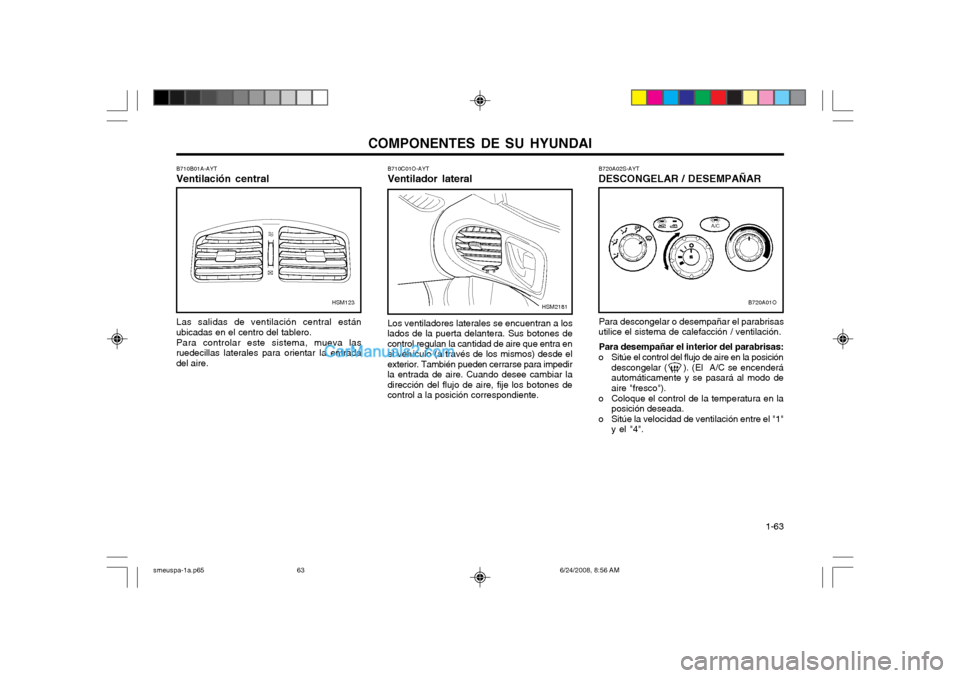

COMPONENTES DE SU HYUNDAI 1-63
B720A01O
Para descongelar o desempañar el parabrisas
utilice el sistema de calefacción / ventilación.
Para desempañar el interior del parabrisas:
o Sitúe el control del flujo de aire en la posición descongelar ( ). (El A/C se encenderá automáticamente y se pasará al modo deaire "fresco").
o Coloque el control de la temperatura en la posición deseada.
o Sitúe la velocidad de ventilación entre el "1" y el "4".
B720A02S-AYT DESCONGELAR / DESEMPAÑARB710C01O-AYT Ventilador lateral Los ventiladores laterales se encuentran a los lados de la puerta delantera. Sus botones decontrol regulan la cantidad de aire que entra enel vehículo (a través de los mismos) desde elexterior. También pueden cerrarse para impedirla entrada de aire. Cuando desee cambiar ladirección del flujo de aire, fije los botones decontrol a la posición correspondiente.
HSM2181
B710B01A-AYT Ventilación central Las salidas de ventilación central están
ubicadas en el centro del tablero.
Para controlar este sistema, mueva las
ruedecillas laterales para orientar la entrada del aire.HSM123
smeuspa-1a.p65 6/24/2008, 8:56 AM
63

COMPONENTES DE SU HYUNDAI

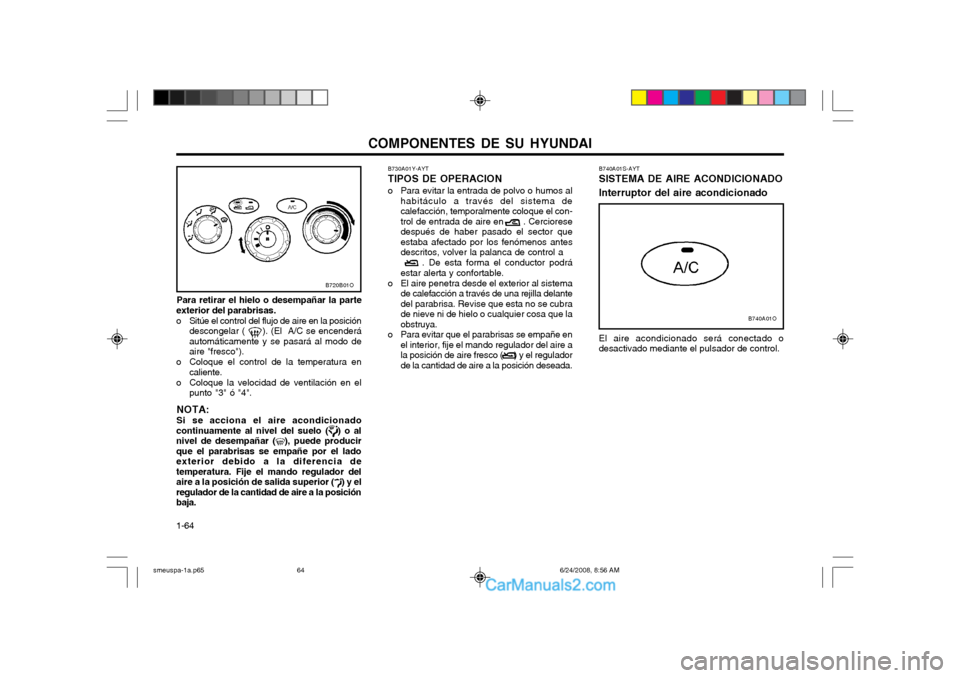

1-64 B720B01O
Para retirar el hielo o desempañar la parte
exterior del parabrisas.
o Sitúe el control del flujo de aire en la posición descongelar ( ). (El A/C se encenderá automáticamente y se pasará al modo deaire "fresco").
o Coloque el control de la temperatura en caliente.
o Coloque la velocidad de ventilación en el punto "3" ó "4".
NOTA: Si se acciona el aire acondicionado
continuamente al nivel del suelo (
) o al
nivel de desempañar (), puede producir
que el parabrisas se empañe por el lado exterior debido a la diferencia detemperatura. Fije el mando regulador delaire a la posición de salida superior (
) y el
regulador de la cantidad de aire a la posición baja.
B730A01Y-AYT TIPOS DE OPERACION
o Para evitar la entrada de polvo o humos al habitáculo a través del sistema de calefacción, temporalmente coloque el con-trol de entrada de aire en . Cercioresedespués de haber pasado el sector queestaba afectado por los fenómenos antesdescritos, volver la palanca de control a . De esta forma el conductor podrá estar alerta y confortable.
o El aire penetra desde el exterior al sistema de calefacción a través de una rejilla delantedel parabrisa. Revise que esta no se cubrade nieve ni de hielo o cualquier cosa que laobstruya.
o Para evitar que el parabrisas se empañe en el interior, fije el mando regulador del aire ala posición de aire fresco ( ) y el reguladorde la cantidad de aire a la posición deseada.
El aire acondicionado será conectado o
desactivado mediante el pulsador de control.
B740A01S-AYT SISTEMA DE AIRE ACONDICIONADO Interruptor del aire acondicionado
B740A01O
smeuspa-1a.p65
6/24/2008, 8:56 AM
64
