2003 Hyundai Santa Fe Manual del propietario (in Spanish)

COMPROBACIONES PERIODICAS
6-6
G050C01A-AYT
Para controlar el nivel del líquido refrigerante
G050C01O
G350A01A-GYT
CONSUMO DE ACEITE Propósito del aceite en el motor El aceite tiene como función principal lubricar y refrigerar el interior de motor.
Consumo de aceite Es completamente normal que un motorconsuma aceite durante la conducción. Las causas del consumo de aceite son las siguientes:
o El aceite lubrica los pistones, segmentos y cilindros. Una pequeña película de aceite permanece en la pared del cilindro cuando el pistón sedesplaza hacia abajo. Además la elevadapresión de succión, que se genera duranteel funcionamiento del motor, aspira parte delaceite hacia la cámara de combustión. Asíel aceite se quema por las altas temperaturasgeneradas en el proceso de combustión delos gases.
1. Saque la tapa de llenado, girándola contra
reloj.
2. Agregue aceite, revise el nivel nuevamente. No sobre pase la marca.
3. Coloque la tapa nuevamente, girándola en el sentido del reloj.
La distancia entre las marcas "F" y "L" equivaleaproximadamente a 1 litro (motor de gasolina)/1,6 litros (motor Diesel) de aceite. o El nivel de consumo de aceite se ve
fuertemente afectado por la viscosidad ycalidad del aceite, por las revoluciones delmotor y por las características de laconducción. El consumo de aceite será mayor bajo condiciones severas de uso (altasvelocidades, aceleraciones y deceleracionesfrecuentes.)
Gasolina
G030D01O-GYT
Agregue aceite
Si es necesario agregar aceite, porque en la
varilla esta bajo que el mínimo:
Diesel
DOHC
G030D01O
V6
HSM387
smeuspa-6.p65
6/24/2008, 9:02 AM
6

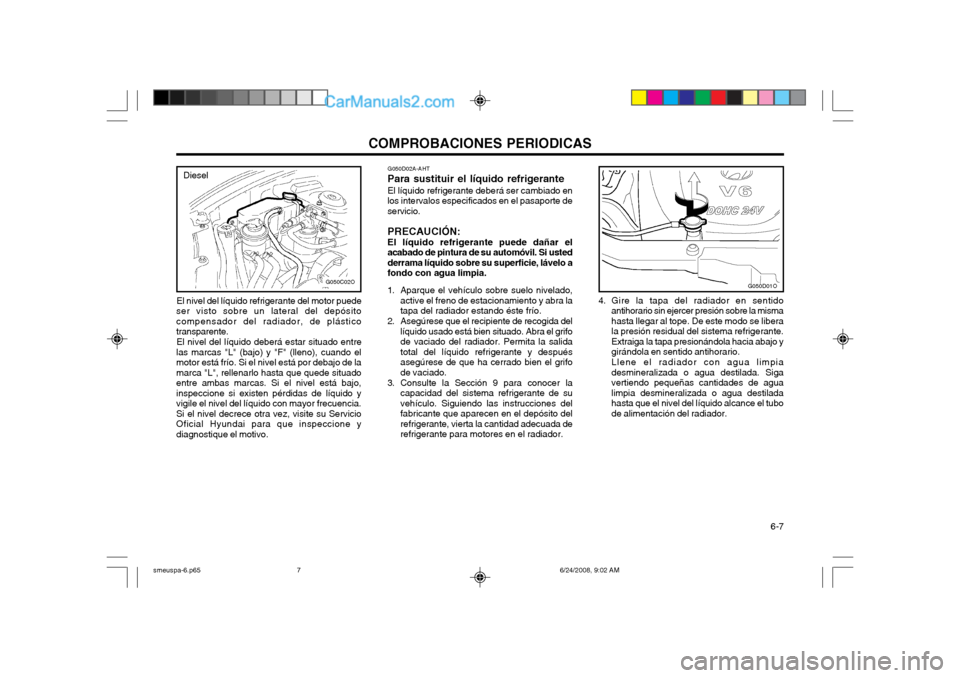

COMPROBACIONES PERIODICAS 6-7
El nivel del líquido refrigerante del motor puede
ser visto sobre un lateral del depósito compensador del radiador, de plásticotransparente.
El nivel del líquido deberá estar situado entre
las marcas "L" (bajo) y "F" (lleno), cuando elmotor está frío. Si el nivel está por debajo de lamarca "L", rellenarlo hasta que quede situadoentre ambas marcas. Si el nivel está bajo,inspeccione si existen pérdidas de líquido yvigile el nivel del líquido con mayor frecuencia.Si el nivel decrece otra vez, visite su ServicioOficial Hyundai para que inspeccione ydiagnostique el motivo.
G050C02O
Diesel G050D02A-AHT
Para sustituir el líquido refrigerante
El líquido refrigerante deberá ser cambiado en
los intervalos especificados en el pasaporte de servicio.
PRECAUCIÓN: El líquido refrigerante puede dañar el
acabado de pintura de su automóvil. Si usted derrama líquido sobre su superficie, lávelo afondo con agua limpia.
1. Aparque el vehículo sobre suelo nivelado, active el freno de estacionamiento y abra la tapa del radiador estando éste frío.
2. Asegúrese que el recipiente de recogida del líquido usado está bien situado. Abra el grifode vaciado del radiador. Permita la salidatotal del líquido refrigerante y despuésasegúrese de que ha cerrado bien el grifode vaciado.
3. Consulte la Sección 9 para conocer la capacidad del sistema refrigerante de suvehículo. Siguiendo las instrucciones delfabricante que aparecen en el depósito delrefrigerante, vierta la cantidad adecuada derefrigerante para motores en el radiador. 4. Gire la tapa del radiador en sentido
antihorario sin ejercer presión sobre la mismahasta llegar al tope. De este modo se liberala presión residual del sistema refrigerante.Extraiga la tapa presionándola hacia abajo ygirándola en sentido antihorario. Llene el radiador con agua limpia desmineralizada o agua destilada. Sigavertiendo pequeñas cantidades de agualimpia desmineralizada o agua destiladahasta que el nivel del líquido alcance el tubode alimentación del radiador.
G050D01O
smeuspa-6.p65 6/24/2008, 9:02 AM
7

COMPROBACIONES PERIODICAS
6-8
G090A01O-GYT
RELLENO DEL DEPOSITO LAVA- PARABRISAS
El depósito limpiaparabrisas proporciona agua para lavar los parabrisas. Se debe poner unlíquido de buena calidad en el depósito. El niveldebe ser verificado de forma más constantecuando existe mal tiempo o cuando este sistema
G090A01O
G090A02O
Gasolina
Diesel
G080A02A-AYT
LIMPIAPARABRISAS PLUMILLAS
Las plumillas limpiaparabrisas deben ser
inspeccionadas de vez en cuando y limpiadas para sacar la pelicula de polvo y suciedadacumulada. Para limpiarlas debe emplear unaesponja con agua limpia y jabón. Si las plumillasdejan surcos o manchas en los parabrisas,reemplácelas por piezas originales HYUNDAI.
PRECAUCIÓN:
o No ponga en funcionamiento los limpiaparabrisas con los parabrisassecos, acortará la vida de las plumillas ypuede rayar el parabrisas.
o Evite que la goma de la escobilla entre en contacto con productos derivados delpetróleo, como el aceite para motores,gasolina, etc.
HEF-119
G050D02O
5. Arranque el motor, rellene el radiador hasta el tope, y añada agua hasta que el nivel del líquido del depósito igualador se sitúe entrelas marcas "L" y "F".
6. Fije en su posición las tapas del radiador y del depósito igualador y observe si los grifosde llenado están bien cerrados y no pierdenlíquido.
ADVERTENCIA: El ventilador del radiador está controlado
por la temperatura del líquido refrigerante del motor y puede ponerse en marcha,incluso estando el motor parado. Tenga uncuidado especial cuando tenga que trabajarpróximo a sus aspas, de forma que no existariesgo de lesiones por las aspas giratoriasdel ventilador. A medida que la temperaturadel líquido disminuya, el ventilador sedesconectará de forma automática. Esto esuna situación normal.
smeuspa-6.p65 6/24/2008, 9:02 AM
8

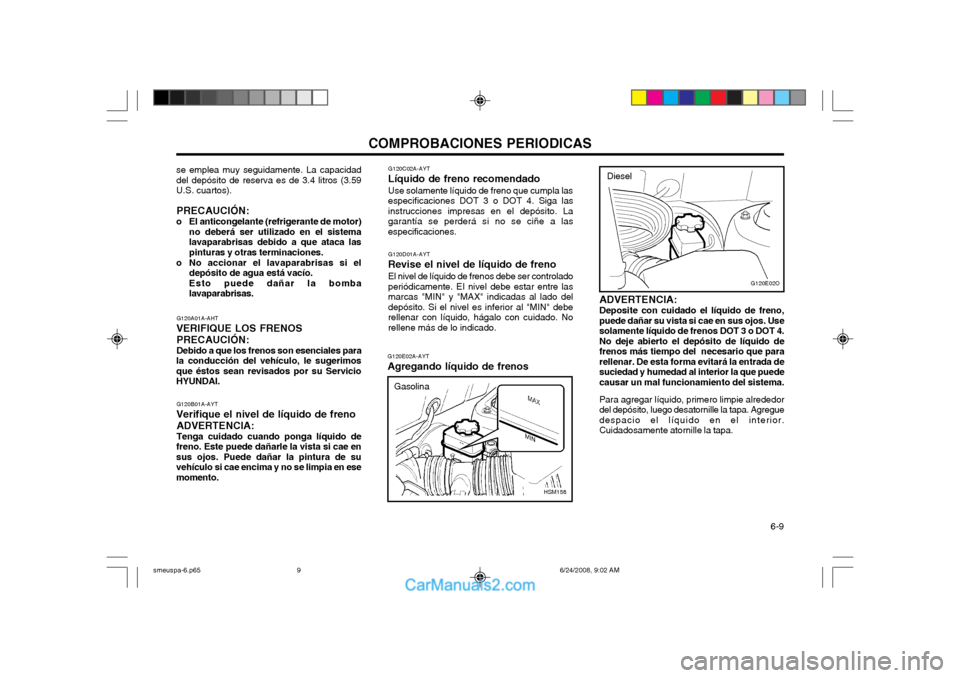

COMPROBACIONES PERIODICAS 6-9
G120A01A-AHT
VERIFIQUE LOS FRENOS PRECAUCIÓN: Debido a que los frenos son esenciales para
la conducción del vehículo, le sugerimos que éstos sean revisados por su ServicioHYUNDAI.
G120B01A-AYT
Verifique el nivel de líquido de freno ADVERTENCIA: Tenga cuidado cuando ponga líquido de
freno. Este puede dañarle la vista si cae en sus ojos. Puede dañar la pintura de suvehículo si cae encima y no se limpia en esemomento.
se emplea muy seguidamente. La capacidaddel depósito de reserva es de 3.4 litros (3.59U.S. cuartos).
PRECAUCIÓN:
o El anticongelante (refrigerante de motor) no deberá ser utilizado en el sistemalavaparabrisas debido a que ataca laspinturas y otras terminaciones.
o No accionar el lavaparabrisas si el depósito de agua está vacío.Esto puede dañar la bombalavaparabrisas.
ADVERTENCIA: Deposite con cuidado el líquido de freno, puede dañar su vista si cae en sus ojos. Usesolamente líquido de frenos DOT 3 o DOT 4.No deje abierto el depósito de líquido defrenos más tiempo del necesario que pararellenar. De esta forma evitará la entrada desuciedad y humedad al interior la que puedecausar un mal funcionamiento del sistema. Para agregar líquido, primero limpie alrededor del depósito, luego desatornille la tapa. Agreguedespacio el líquido en el interior.Cuidadosamente atornille la tapa.
G120E02O
Diesel
G120E02A-AYT
Agregando líquido de frenos G120C02A-AYT
Líquido de freno recomendado
Use solamente líquido de freno que cumpla las especificaciones DOT 3 o DOT 4. Siga lasinstrucciones impresas en el depósito. Lagarantía se perderá si no se ciñe a lasespecificaciones. G120D01A-AYT
Revise el nivel de líquido de freno El nivel de líquido de frenos debe ser controlado periódicamente. EI nivel debe estar entre lasmarcas "MIN" y "MAX" indicadas al lado deldepósito. Si el nivel es inferior al "MIN" deberellenar con líquido, hágalo con cuidado. Norellene más de lo indicado.
HSM158
Gasolina
smeuspa-6.p65 6/24/2008, 9:02 AM
9

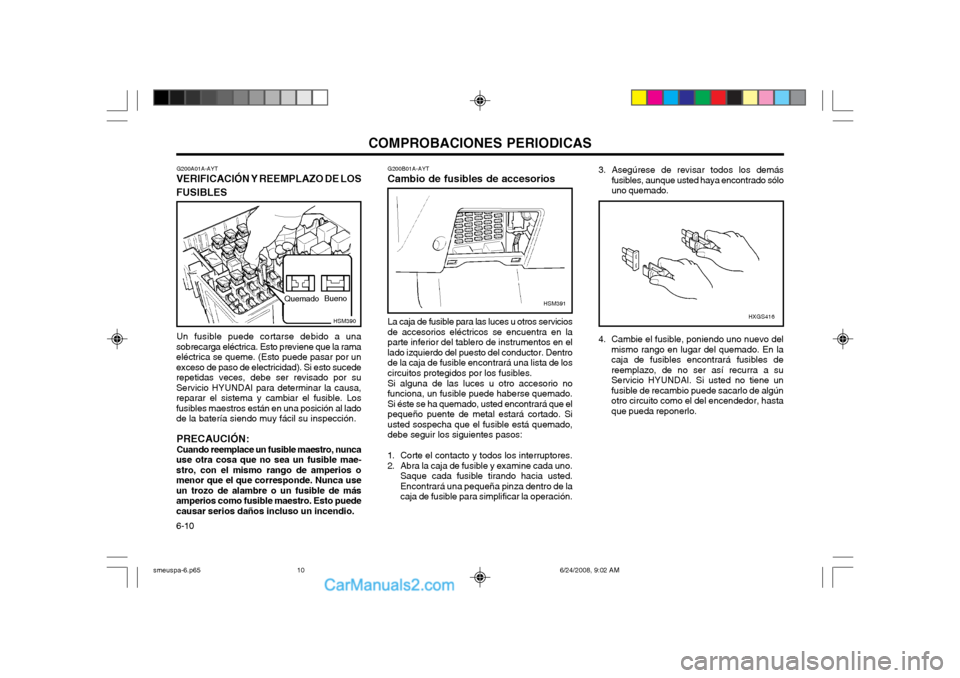

COMPROBACIONES PERIODICAS
6-10
3. Asegúrese de revisar todos los demás fusibles, aunque usted haya encontrado sólo uno quemado.
4. Cambie el fusible, poniendo uno nuevo del mismo rango en lugar del quemado. En lacaja de fusibles encontrará fusibles dereemplazo, de no ser así recurra a suServicio HYUNDAI. Si usted no tiene unfusible de recambio puede sacarlo de algúnotro circuito como el del encendedor, hastaque pueda reponerlo.
G200B01A-AYT Cambio de fusibles de accesorios La caja de fusible para las luces u otros servicios de accesorios eléctricos se encuentra en laparte inferior del tablero de instrumentos en ellado izquierdo del puesto del conductor. Dentrode la caja de fusible encontrará una lista de loscircuitos protegidos por los fusibles. Si alguna de las luces u otro accesorio no funciona, un fusible puede haberse quemado.Si éste se ha quemado, usted encontrará que elpequeño puente de metal estará cortado. Siusted sospecha que el fusible está quemado,debe seguir los siguientes pasos:
1. Corte el contacto y todos los interruptores.
2. Abra la caja de fusible y examine cada uno. Saque cada fusible tirando hacia usted. Encontrará una pequeña pinza dentro de lacaja de fusible para simplificar la operación.
HSM391
HXGS416
G200A01A-AYT
VERIFICACIÓN Y REEMPLAZO DE LOS FUSIBLES
Un fusible puede cortarse debido a una
sobrecarga eléctrica. Esto previene que la rama eléctrica se queme. (Esto puede pasar por unexceso de paso de electricidad). Si esto sucederepetidas veces, debe ser revisado por suServicio HYUNDAI para determinar la causa,reparar el sistema y cambiar el fusible. Losfusibles maestros están en una posición al ladode la batería siendo muy fácil su inspección.
PRECAUCIÓN: Cuando reemplace un fusible maestro, nunca
use otra cosa que no sea un fusible mae- stro, con el mismo rango de amperios omenor que el que corresponde. Nunca useun trozo de alambre o un fusible de másamperios como fusible maestro. Esto puedecausar serios daños incluso un incendio.
HSM390
Quemado
Bueno
smeuspa-6.p65
6/24/2008, 9:02 AM
10

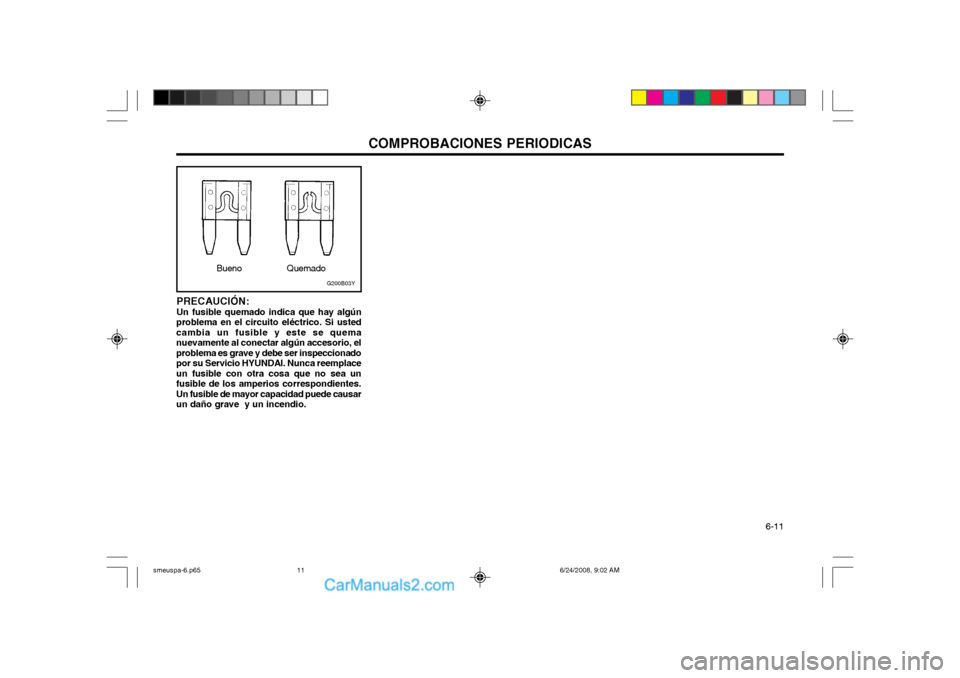

COMPROBACIONES PERIODICAS 6-11
PRECAUCIÓN: Un fusible quemado indica que hay algún
problema en el circuito eléctrico. Si usted cambia un fusible y este se quemanuevamente al conectar algún accesorio, elproblema es grave y debe ser inspeccionadopor su Servicio HYUNDAI. Nunca reemplaceun fusible con otra cosa que no sea unfusible de los amperios correspondientes.Un fusible de mayor capacidad puede causarun daño grave y un incendio.
G200B03Y
Bueno Quemado
smeuspa-6.p65 6/24/2008, 9:02 AM
11

COMPROBACIONES PERIODICAS
6-12 G200C01O-AHT
CAJA DE RELES Y FUSIBLES EN COMPARTIMENTO MOTOR
ALTB+
IGN
BLR
ABS.1 ABS.2 ECU
P/W
RAD FAN C/FAN
FRT FOG H/LP(LH)
H/LP(RH)
ECU#1ECU#2ECU#3
ECU(B+) ATM
HORN
AIR CON ST SIG 120A
50A50A40A30A30A 40A 30A30A20A15A10A 10A 20A20A10A15A20A 10A 10A10A
G200C01O AlternadorRelé luz trasera, fusible 11-17, toma de corrienteRelé de arranque, interruptor de encendidoFusible A/C, relé ventilador interior Modulo de control ABS, conector de purgado de aire Modulo de control ABS, conector de purgado de aireRelé control motorRelé elevalunas eléctricos, fusible 26Relé ventilador radiador Rele ventilador condensador Relé luz antinieblaLuz delantera izquierda, cuadro de instrumentosLuz delantera derechaSensor fallo encendido, sensor de oxígenoInyectores Luz check engine, ECM, PCM Relé bomba combustible, ECM, PCM, alternadorRelé control cambio automático, TCMRelé claxonRelé A/C, interruptor A/CPCM, módulo de control de velocidad de crucero
FUSIBLE
FUSE
Descripción
Intensidades
circuito Circuito protegido
smeuspa-6.p65
6/24/2008, 9:02 AM
12

COMPROBACIONES PERIODICAS 6-13
G200D01O
G200D01O-AHT
CAJA DE FUSIBLES DEL SALPICADERO
1 2 34567 8 9
10111213 14 15161718 19 2021222324 25 2627282930 31 20A10A 15A10A10A15A10A 10A 10A10A10A10A20A 10A 10A20A20A30A 10A 15A10A10A10A10A 10A 15A10A10A
-
10A 20A Encendedor de cigarrillos y toma de corriente Audio Reloj digital, toma de corriente trasera, solenoide de reducción de tensión Control de velocidad de cruceroRelé luz delantera, reglaje altura farosInterruptor calentador del asientoControl motor limpiaparabrisas traseroLuneta térmica trasera, espejos eléctricos Control A/C, relé techo solar Relé luz antiniebla traseraCuadro de instrumentos, luz de alumbrado interior, luces de puertaMódulo control ETACS, audio, reloj digital, sirena, pantalla multifuncionesAmplificador altavoces Interruptor luz de freno, conector de datos, conector de pruebas Luces de emergencia, módulo control inmovilizadorLimpiaparabrisas traseroRelé techo solarLuneta térmica traseraMódulo control ETACS, resistencia pre-excitación, cuadro de instrumentos Módulo control SRS ECM(V6), PCM ( 14 con cambio automático ), ECM ( 14 con cambio manual )Cuadro de instrumentos ( indicador del air bag )G-Sensor, módulo control ABS, conector de purgado de aireIntermitentesInterruptor cambio, sensor de velocidad, TCM Relé de cierre centralizado Luz posición posterior (izquierda), luz de matrículaLuz posición posterior (derecha), relé antinieblas, iluminación interruptores( No utilizado )Relé ventilador radiador, relé ventilador del condensadorMotor limpiaparabrisas delantero, relé limpiaparabrisas, lavaparabrisas
Intensidades
circuito Circuito protegido
Fusible
76 5 4321
10A 15A 10A 10A 15A 10A 20A
12 11 10 9 8
10A 10A 10A 10A 10A
17 16 15 14 13
20A 20A 10A 10A 20A
24 23 22 21 20 19 18
10A 10A 10A 10A 15A 10A 30A
25
10A
31 30 29 28 27 26
20A 10A - 10A 10A 15A
Use only designated fuse only
