2003 Hyundai Santa Fe Manual del propietario (in Spanish)

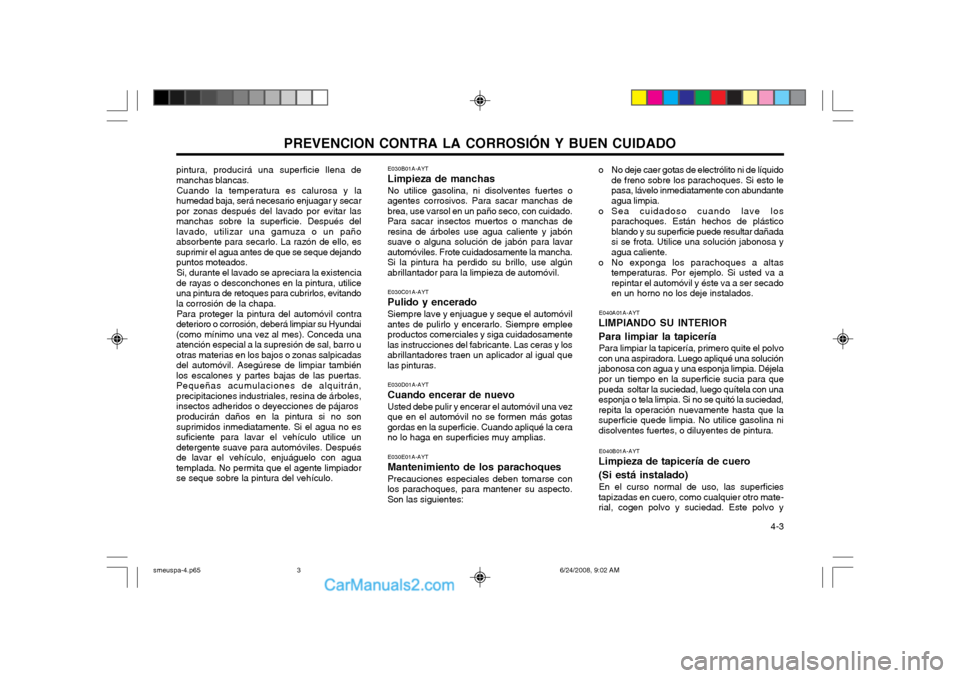

PREVENCION CONTRA LA CORROSIÓN Y BUEN CUIDADO 4-3
pintura, producirá una superficie llena de manchas blancas.
Cuando la temperatura es calurosa y la
humedad baja, será necesario enjuagar y secarpor zonas después del lavado por evitar lasmanchas sobre la superficie. Después dellavado, utilizar una gamuza o un paño
absorbente para secarlo. La razón de ello, essuprimir el agua antes de que se seque dejandopuntos moteados.
Si, durante el lavado se apreciara la existencia
de rayas o desconchones en la pintura, utiliceuna pintura de retoques para cubrirlos, evitando
la corrosión de la chapa.
Para proteger la pintura del automóvil contra
deterioro o corrosión, deberá limpiar su Hyundai(como mínimo una vez al mes). Conceda unaatención especial a la supresión de sal, barro uotras materias en los bajos o zonas salpicadasdel automóvil. Asegúrese de limpiar tambiénlos escalones y partes bajas de las puertas.Pequeñas acumulaciones de alquitrán,precipitaciones industriales, resina de árboles,insectos adheridos o deyecciones de pájaros
producirán daños en la pintura si no son
suprimidos inmediatamente. Si el agua no essuficiente para lavar el vehículo utilice undetergente suave para automóviles. Despuésde lavar el vehículo, enjuáguelo con aguatemplada. No permita que el agente limpiadorse seque sobre la pintura del vehículo. E030B01A-AYT
Limpieza de manchas
No utilice gasolina, ni disolventes fuertes o
agentes corrosivos. Para sacar manchas debrea, use varsol en un paño seco, con cuidado.Para sacar insectos muertos o manchas deresina de árboles use agua caliente y jabónsuave o alguna solución de jabón para lavarautomóviles. Frote cuidadosamente la mancha.Si la pintura ha perdido su brillo, use algúnabrillantador para la limpieza de automóvil.
E030C01A-AYT
Pulido y encerado Siempre lave y enjuague y seque el automóvil
antes de pulirlo y encerarlo. Siempre empleeproductos comerciales y siga cuidadosamentelas instrucciones del fabricante. Las ceras y losabrillantadores traen un aplicador al igual quelas pinturas.
E030D01A-AYT
Cuando encerar de nuevo
Usted debe pulir y encerar el automóvil una vez
que en el automóvil no se formen más gotasgordas en la superficie. Cuando apliqué la cerano lo haga en superficies muy amplias.
E030E01A-AYT
Mantenimiento de los parachoques Precauciones especiales deben tomarse con
los parachoques, para mantener su aspecto.Son las siguientes: o No deje caer gotas de electrólito ni de líquido
de freno sobre los parachoques. Si esto lepasa, lávelo inmediatamente con abundanteagua limpia.
o Sea cuidadoso cuando lave los parachoques. Están hechos de plásticoblando y su superficie puede resultar dañadasi se frota. Utilice una solución jabonosa yagua caliente.
o No exponga los parachoques a altas temperaturas. Por ejemplo. Si usted va arepintar el automóvil y éste va a ser secadoen un horno no los deje instalados.
E040A01A-AYT
LIMPIANDO SU INTERIOR Para limpiar la tapicería Para limpiar la tapicería, primero quite el polvo
con una aspiradora. Luego apliqué una solución jabonosa con agua y una esponja limpia. Déjela
por un tiempo en la superficie sucia para que
pueda soltar la suciedad, luego quítela con unaesponja o tela limpia. Si no se quitó la suciedad,repita la operación nuevamente hasta que lasuperficie quede limpia. No utilice gasolina nidisolventes fuertes, o diluyentes de pintura.
E040B01A-AYT
Limpieza de tapicería de cuero (Si está instalado)
En el curso normal de uso, las superficies
tapizadas en cuero, como cualquier otro mate- rial, cogen polvo y suciedad. Este polvo y
smeuspa-4.p65 6/24/2008, 9:02 AM
3

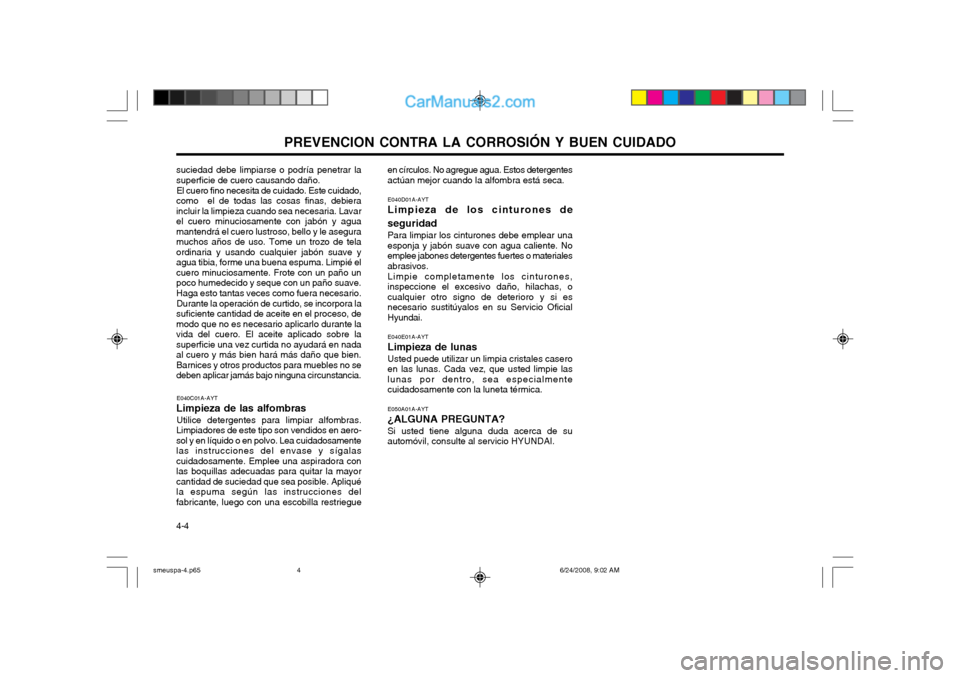

PREVENCION CONTRA LA CORROSIÓN Y BUEN CUIDADO
4-4
suciedad debe limpiarse o podría penetrar la superficie de cuero causando daño.
El cuero fino necesita de cuidado. Este cuidado,
como el de todas las cosas finas, debieraincluir la limpieza cuando sea necesaria. Lavarel cuero minuciosamente con jabón y aguamantendrá el cuero lustroso, bello y le aseguramuchos años de uso. Tome un trozo de telaordinaria y usando cualquier jabón suave yagua tibia, forme una buena espuma. Limpié elcuero minuciosamente. Frote con un paño unpoco humedecido y seque con un paño suave.Haga esto tantas veces como fuera necesario.
Durante la operación de curtido, se incorpora la
suficiente cantidad de aceite en el proceso, demodo que no es necesario aplicarlo durante lavida del cuero. El aceite aplicado sobre lasuperficie una vez curtida no ayudará en nadaal cuero y más bien hará más daño que bien.Barnices y otros productos para muebles no sedeben aplicar jamás bajo ninguna circunstancia.
E040C01A-AYT
Limpieza de las alfombras Utilice detergentes para limpiar alfombras.
Limpiadores de este tipo son vendidos en aero-sol y en líquido o en polvo. Lea cuidadosamentelas instrucciones del envase y sígalascuidadosamente. Emplee una aspiradora conlas boquillas adecuadas para quitar la mayorcantidad de suciedad que sea posible. Apliquéla espuma según las instrucciones del
fabricante, luego con una escobilla restriegue en círculos. No agregue agua. Estos detergentes
actúan mejor cuando la alfombra está seca. E040D01A-AYT
Limpieza de los cinturones de seguridad
Para limpiar los cinturones debe emplear una
esponja y jabón suave con agua caliente. Noemplee jabones detergentes fuertes o materialesabrasivos. Limpie completamente los cinturones,
inspeccione el excesivo daño, hilachas, ocualquier otro signo de deterioro y si esnecesario sustitúyalos en su Servicio OficialHyundai. E040E01A-AYT
Limpieza de lunas
Usted puede utilizar un limpia cristales casero en las lunas. Cada vez, que usted limpie laslunas por dentro, sea especialmente
cuidadosamente con la luneta térmica. E050A01A-AYT
¿ALGUNA PREGUNTA? Si usted tiene alguna duda acerca de su
automóvil, consulte al servicio HYUNDAI.
smeuspa-4.p65 6/24/2008, 9:02 AM
4

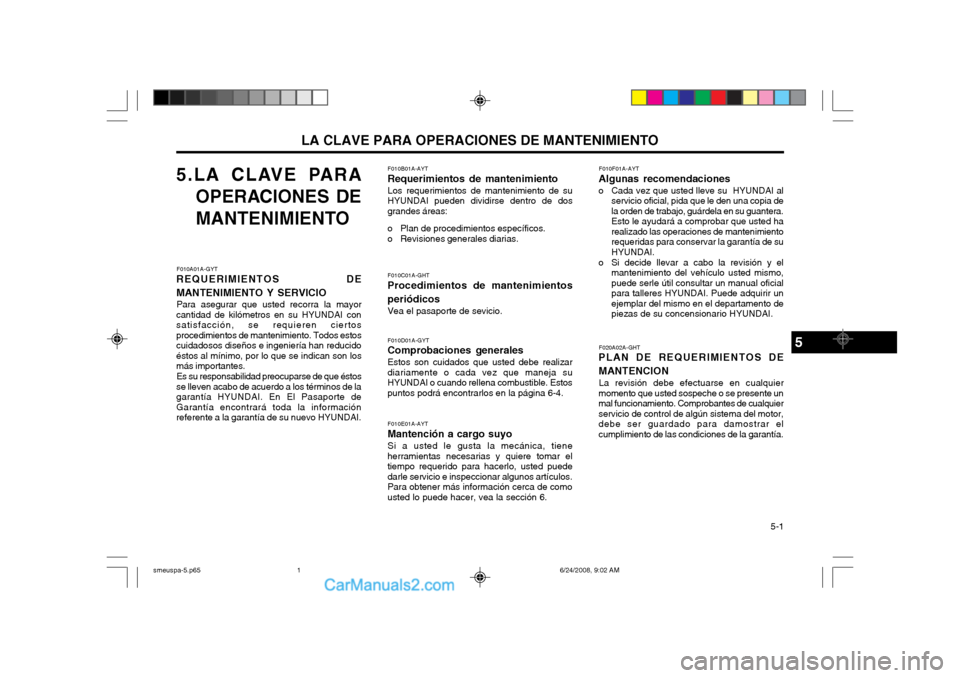

LA CLAVE PARA OPERACIONES DE MANTENIMIENTO 5-1
5.LA CLAVE PARA
OPERACIONES DE
MANTENIMIENTO
F010A01A-GYT
REQUERIMIENTOS DE MANTENIMIENTO Y SERVICIO Para asegurar que usted recorra la mayor
cantidad de kilómetros en su HYUNDAI con satisfacción, se requieren ciertos
procedimientos de mantenimiento. Todos estoscuidadosos diseños e ingeniería han reducidoéstos al mínimo, por lo que se indican son losmás importantes.
Es su responsabilidad preocuparse de que éstos
se lleven acabo de acuerdo a los términos de lagarantía HYUNDAI. En El Pasaporte deGarantía encontrará toda la informaciónreferente a la garantía de su nuevo HYUNDAI. F010B01A-AYT
Requerimientos de mantenimiento
Los requerimientos de mantenimiento de su
HYUNDAI pueden dividirse dentro de dosgrandes áreas:
o Plan de procedimientos específicos.
o Revisiones generales diarias.
F010C01A-GHT
Procedimientos de mantenimientos periódicos Vea el pasaporte de sevicio. F010F01A-AYT
Algunas recomendaciones
o Cada vez que usted lleve su HYUNDAI al servicio oficial, pida que le den una copia de la orden de trabajo, guárdela en su guantera.Esto le ayudará a comprobar que usted harealizado las operaciones de mantenimientorequeridas para conservar la garantía de suHYUNDAI.
o Si decide llevar a cabo la revisión y el mantenimiento del vehículo usted mismo,puede serle útil consultar un manual oficialpara talleres HYUNDAI. Puede adquirir unejemplar del mismo en el departamento de
piezas de su concensionario HYUNDAI.
F020A02A-GHT
PLAN DE REQUERIMIENTOS DE MANTENCION
La revisión debe efectuarse en cualquier
momento que usted sospeche o se presente un mal funcionamiento. Comprobantes de cualquierservicio de control de algún sistema del motor,debe ser guardado para damostrar elcumplimiento de las condiciones de la garantía.
F010D01A-GYT
Comprobaciones generales
Estos son cuidados que usted debe realizar
diariamente o cada vez que maneja suHYUNDAI o cuando rellena combustible. Estospuntos podrá encontrarlos en la página 6-4.
F010E01A-AYT
Mantención a cargo suyo Si a usted le gusta la mecánica, tiene
herramientas necesarias y quiere tomar eltiempo requerido para hacerlo, usted puededarle servicio e inspeccionar algunos artículos.Para obtener más información cerca de como
usted lo puede hacer, vea la sección 6.
5
smeuspa-5.p65 6/24/2008, 9:02 AM
1

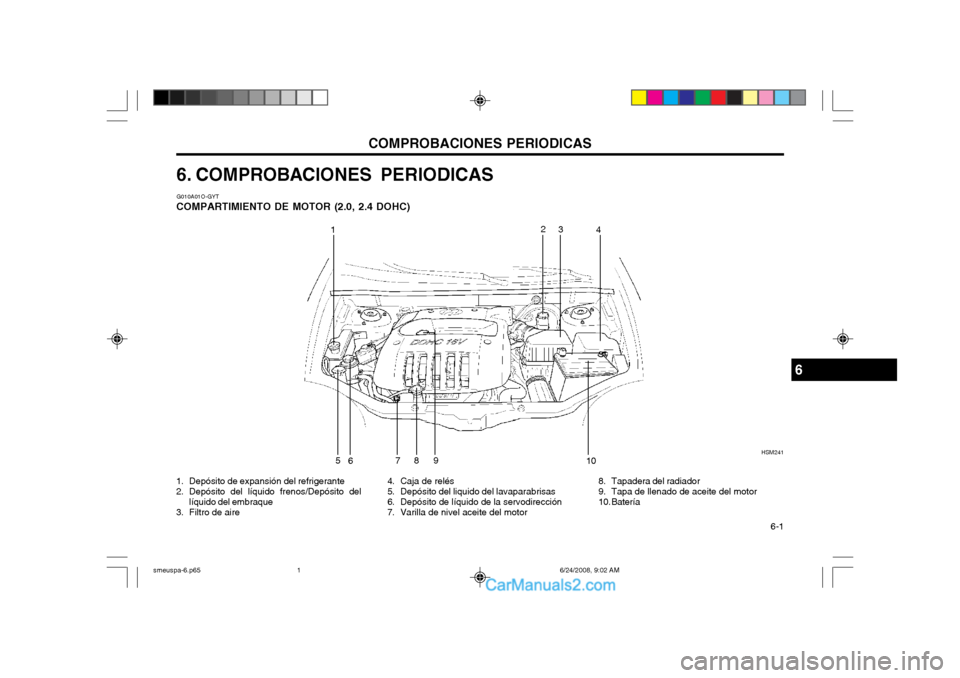

COMPROBACIONES PERIODICAS 6-1
6. COMPROBACIONES PERIODICAS
1. Depósito de expansión del refrigerante
2. Depósito del líquido frenos/Depósito del líquido del embraque
3. Filtro de aire 4. Caja de relés
5. Depósito del liquido del lavaparabrisas
6. Depósito de líquido de la servodirección
7. Varilla de nivel aceite del motor
G010A01O-GYT
COMPARTIMIENTO DE MOTOR (2.0, 2.4 DOHC)
8. Tapadera del radiador
9. Tapa de llenado de aceite del motor
10. Batería
6
12
3 4
5 6 8
79
10HSM241
smeuspa-6.p65 6/24/2008, 9:02 AM
1

COMPROBACIONES PERIODICAS
6-2
1. Depósito de expansión del refrigerante
2. Depósito del líquido frenos/Depósito del líquido del embraque
3. Filtro de aire
4. Caja de relés 5. Tapadera del depósito del líquido
limpiaparabrisas
6. Depósito del líquido de la dirección asistida
7. Varilla medidora del aceite del motor
8. Tapadera del radiador
G010B01O-AYT
COMPARTIMIENTO DE MOTOR (2.7 V6)
G010B01O
123 4
5 6 78 9
10 11
9. Tapadera del aceite del motor
10. Varilla de medición del nivel del líquido de la caja de la transmisión automática(si la tiene)
11. Batería
smeuspa-6.p65 6/24/2008, 9:02 AM
2

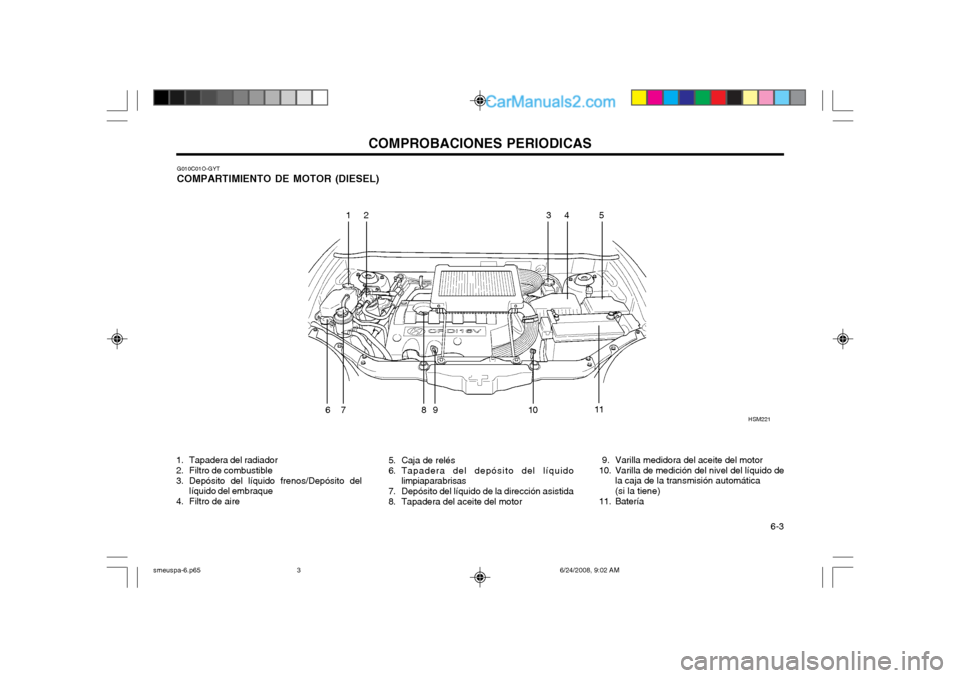

COMPROBACIONES PERIODICAS 6-3
1. Tapadera del radiador
2. Filtro de combustible
3. Depósito del líquido frenos/Depósito dellíquido del embraque
4. Filtro de aire 5. Caja de relés
6. Tapadera del depósito del líquido
limpiaparabrisas
7. Depósito del líquido de la dirección asistida
8. Tapadera del aceite del motor
G010C01O-GYT
COMPARTIMIENTO DE MOTOR (DIESEL)
9. Varilla medidora del aceite del motor
10. Varilla de medición del nivel del líquido dela caja de la transmisión automática(si la tiene)
11. Batería
35
6810 HSM221
14
7911
2
smeuspa-6.p65 6/24/2008, 9:02 AM
3

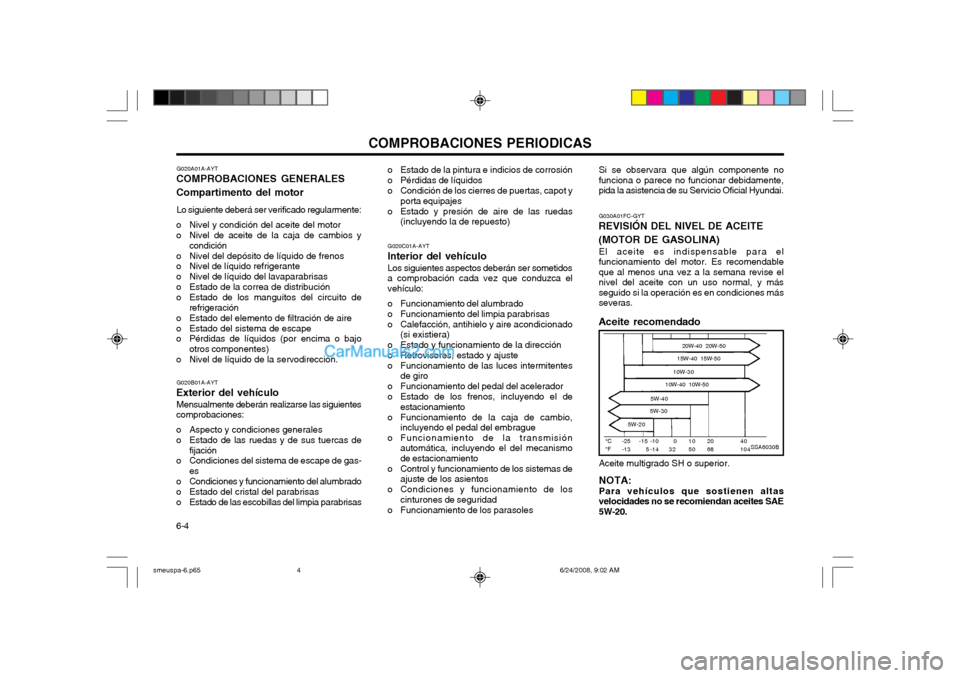

COMPROBACIONES PERIODICAS
6-4 G020A01A-AYT
COMPROBACIONES GENERALES Compartimento del motor
Lo siguiente deberá ser verificado regularmente:
o Nivel y condición del aceite del motor
o Nivel de aceite de la caja de cambios y condición
o Nivel del depósito de líquido de frenos
o Nivel de líquido refrigerante
o Nivel de líquido del lavaparabrisas
o Estado de la correa de distribución
o Estado de los manguitos del circuito de refrigeración
o Estado del elemento de filtración de aire
o Estado del sistema de escape
o Pérdidas de líquidos (por encima o bajo otros componentes)
o Nivel de líquido de la servodirección. o Estado de la pintura e indicios de corrosión
o Pérdidas de líquidos
o Condición de los cierres de puertas, capot y
porta equipajes
o Estado y presión de aire de las ruedas (incluyendo la de repuesto)
G020B01A-AYT
Exterior del vehículo
Mensualmente deberán realizarse las siguientes
comprobaciones:
o Aspecto y condiciones generales
o Estado de las ruedas y de sus tuercas de fijación
o Condiciones del sistema de escape de gas- es
o Condiciones y funcionamiento del alumbrado
o Estado del cristal del parabrisas
o Estado de las escobillas del limpia parabrisas G020C01A-AYT
Interior del vehículo Los siguientes aspectos deberán ser sometidos a comprobación cada vez que conduzca elvehículo:
o Funcionamiento del alumbrado
o Funcionamiento del limpia parabrisas
o Calefacción, antihielo y aire acondicionado (si existiera)
o Estado y funcionamiento de la dirección
o Retrovisores, estado y ajuste
o Funcionamiento de las luces intermitentes de giro
o Funcionamiento del pedal del acelerador
o Estado de los frenos, incluyendo el de estacionamiento
o Funcionamiento de la caja de cambio, incluyendo el pedal del embrague
o Funcionamiento de la transmisión automática, incluyendo el del mecanismo de estacionamiento
o Control y funcionamiento de los sistemas de ajuste de los asientos
o Condiciones y funcionamiento de los cinturones de seguridad
o Funcionamiento de los parasoles Si se observara que algún componente nofunciona o parece no funcionar debidamente,pida la asistencia de su Servicio Oficial Hyundai. G030A01FC-GYT
REVISIÓN DEL NIVEL DE ACEITE (MOTOR DE GASOLINA) El aceite es indispensable para el funcionamiento del motor. Es recomendableque al menos una vez a la semana revise elnivel del aceite con un uso normal, y másseguido si la operación es en condiciones másseveras.
Aceite recomendado
SSA6030B°C °F -25-13 20W-40 20W-50
15W-40 15W-50
10W-30
10W-40 10W-50
5W-40
5W-30
5W-2040 104
2068
1050
032
-15 5 -10-14
Aceite multigrado SH o superior. NOTA: Para vehículos que sostienen altas velocidades no se recomiendan aceites SAE5W-20.
smeuspa-6.p65
6/24/2008, 9:02 AM
4

COMPROBACIONES PERIODICAS 6-5
G030C01FC-GYT
Para revisar el nivel de aceite:
Antes de revisar el nivel de aceite, debe calentar
el motor a la temperatura normal de operación, vea que está estacionado en una superficieplana y nivelada. Pare el motor.
Espere unos cinco minutos (motor de gasolina)/
Espere unos dos minutos (motores diesel),extraiga la varilla, límpiela con un paño,introdúzcala completamente y sáquela denuevo.Observe el nivel al que llega el aceite enla varilla. Debería encontrarse entre la marcasuperior ("FULL") y la inferior ("LOW").
G030C01O
Diesel
La calidad del aceite debería ser:
Aceite recomendado
G030B01O-GYT
REVISIÓN DEL NIVEL DE ACEITE (MOTORES DIESEL)
El motor del aceite es vital para el rendimiento
y el funcionamiento del motor. Se recomienda comprobar el nivel de aceite cada 500 km oantes de iniciar un viaje largo, y con másfrecuencia si se conduce en condicionesdesfavorables.
DOHC V6
HSM389
NOTA: El aceite SAE 0W-30 debe usarse solamente
en zonas muy frías y dependiendo del tipo de conducción que se haga. No esrecomendable usar este aceite si se con-duce frecuentemente a altas velocidades omuy cargado.
API Class ACEA Class
B4 ou o Superior
CF-4 o
Superior CH-4 o
Superior
WGT VGTMotor
Class
G030B01O
smeuspa-6.p65 6/24/2008, 9:02 AM
5
