2003 Hyundai Santa Fe Manual del propietario (in Spanish)

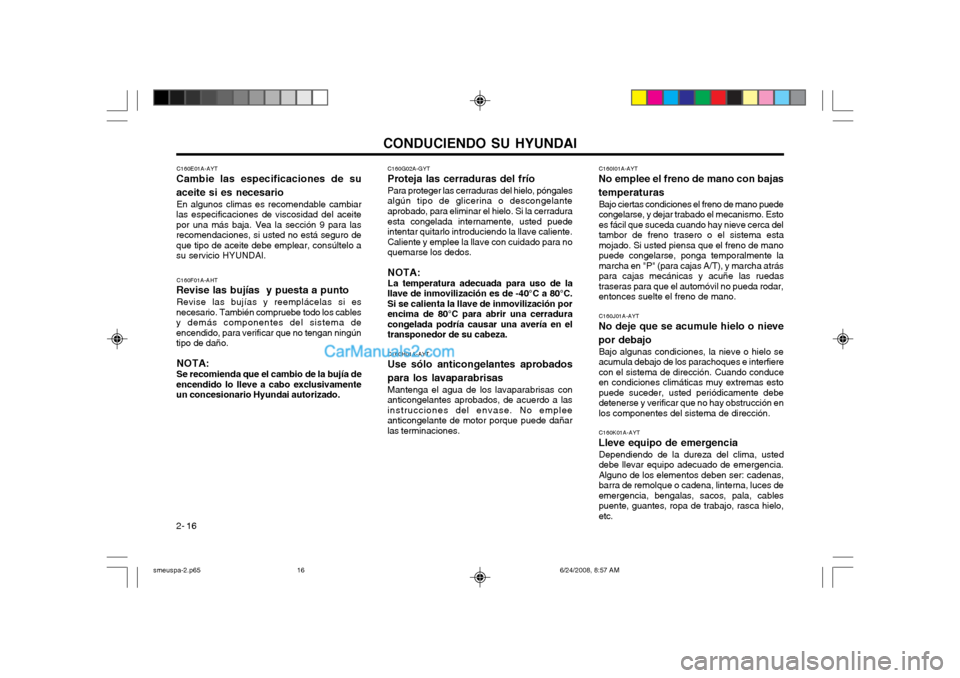

CONDUCIENDO SU HYUNDAI
2- 16 C160I01A-AYT
No emplee el freno de mano con bajas temperaturas
Bajo ciertas condiciones el freno de mano puede congelarse, y dejar trabado el mecanismo. Esto
es fácil que suceda cuando hay nieve cerca deltambor de freno trasero o el sistema esta
mojado. Si usted piensa que el freno de manopuede congelarse, ponga temporalmente lamarcha en "P" (para cajas A/T), y marcha atráspara cajas mecánicas y acuñe las ruedas
traseras para que el automóvil no pueda rodar,entonces suelte el freno de mano. C160J01A-AYT
No deje que se acumule hielo o nieve por debajo
Bajo algunas condiciones, la nieve o hielo se
acumula debajo de los parachoques e interfierecon el sistema de dirección. Cuando conduce
en condiciones climáticas muy extremas esto
puede suceder, usted periódicamente debedetenerse y verificar que no hay obstrucción en
los componentes del sistema de dirección. C160K01A-AYT
Lleve equipo de emergencia
Dependiendo de la dureza del clima, usted
debe llevar equipo adecuado de emergencia.Alguno de los elementos deben ser: cadenas,barra de remolque o cadena, linterna, luces deemergencia, bengalas, sacos, pala, cablespuente, guantes, ropa de trabajo, rasca hielo,etc.
C160F01A-AHT
Revise las bujías y puesta a punto
Revise las bujías y reemplácelas si es
necesario. También compruebe todo los cablesy demás componentes del sistema deencendido, para verificar que no tengan ningúntipo de daño.
NOTA: Se recomienda que el cambio de la bujía de
encendido lo lleve a cabo exclusivamente un concesionario Hyundai autorizado. C160G02A-GYT
Proteja las cerraduras del frío
Para proteger las cerraduras del hielo, póngales
algún tipo de glicerina o descongelanteaprobado, para eliminar el hielo. Si la cerradura
esta congelada internamente, usted puede
intentar quitarlo introduciendo la llave caliente.Caliente y emplee la llave con cuidado para noquemarse los dedos.
NOTA:La temperatura adecuada para uso de la
llave de inmovilización es de -40°C a 80°C.Si se calienta la llave de inmovilización porencima de 80°C para abrir una cerraduracongelada podría causar una avería en eltransponedor de su cabeza.
C160H01A-AYT
Use sólo anticongelantes aprobados para los lavaparabrisas
Mantenga el agua de los lavaparabrisas con
anticongelantes aprobados, de acuerdo a las instrucciones del envase. No empleeanticongelante de motor porque puede dañarlas terminaciones.
C160E01A-AYT
Cambie las especificaciones de su aceite si es necesario
En algunos climas es recomendable cambiar
las especificaciones de viscosidad del aceite por una más baja. Vea la sección 9 para lasrecomendaciones, si usted no está seguro deque tipo de aceite debe emplear, consúltelo asu servicio HYUNDAI.
smeuspa-2.p65 6/24/2008, 8:57 AM
16

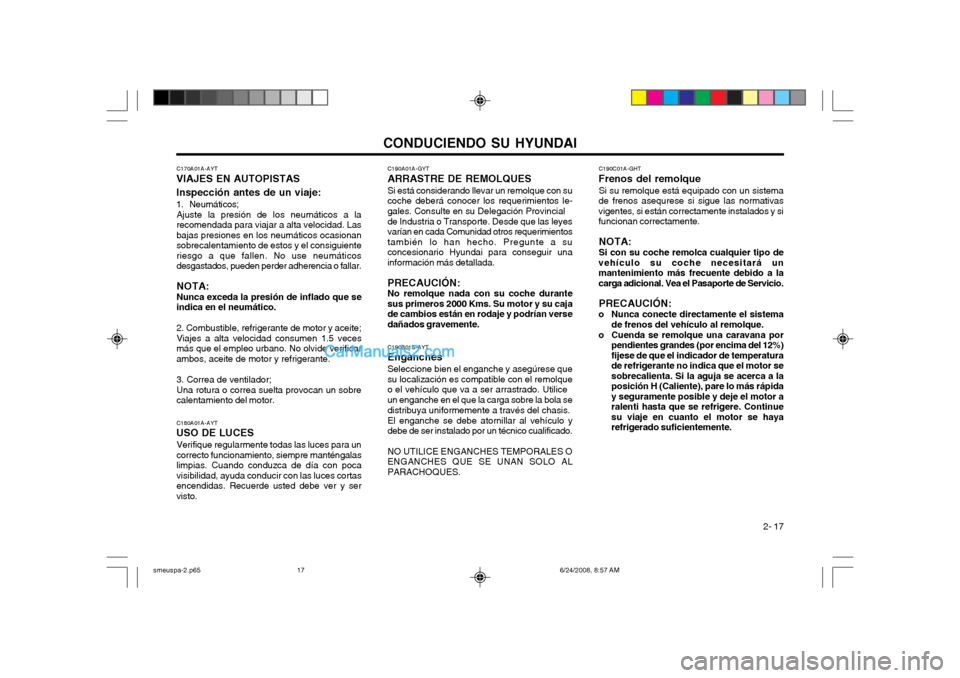

CONDUCIENDO SU HYUNDAI 2- 17
C190A01A-GYT ARRASTRE DE REMOLQUES Si está considerando llevar un remolque con su coche deberá conocer los requerimientos le-gales. Consulte en su Delegación Provincial de Industria o Transporte. Desde que las leyes varían en cada Comunidad otros requerimientostambién lo han hecho. Pregunte a suconcesionario Hyundai para conseguir unainformación más detallada. PRECAUCIÓN: No remolque nada con su coche durantesus primeros 2000 Kms. Su motor y su cajade cambios están en rodaje y podrían versedañados gravemente. C190B01S-AYT Enganches Seleccione bien el enganche y asegúrese que su localización es compatible con el remolqueo el vehículo que va a ser arrastrado. Utilice un enganche en el que la carga sobre la bola se distribuya uniformemente a través del chasis. El enganche se debe atornillar al vehículo y debe de ser instalado por un técnico cualificado. NO UTILICE ENGANCHES TEMPORALES O ENGANCHES QUE SE UNAN SOLO ALPARACHOQUES.
C170A01A-AYT
VIAJES EN AUTOPISTAS Inspección antes de un viaje:
1. Neumáticos; Ajuste la presión de los neumáticos a la recomendada para viajar a alta velocidad. Lasbajas presiones en los neumáticos ocasionansobrecalentamiento de estos y el consiguienteriesgo a que fallen. No use neumáticosdesgastados, pueden perder adherencia o fallar. NOTA: Nunca exceda la presión de inflado que seindica en el neumático. 2. Combustible, refrigerante de motor y aceite; Viajes a alta velocidad consumen 1.5 vecesmás que el empleo urbano. No olvide verificarambos, aceite de motor y refrigerante. 3. Correa de ventilador; Una rotura o correa suelta provocan un sobre calentamiento del motor. C180A01A-AYT
USO DE LUCES
Verifique regularmente todas las luces para un correcto funcionamiento, siempre manténgalaslimpias. Cuando conduzca de día con pocavisibilidad, ayuda conducir con las luces cortasencendidas. Recuerde usted debe ver y servisto. C190C01A-GHT
Frenos del remolque
Si su remolque está equipado con un sistema
de frenos asequrese si sigue las normativasvigentes, si están correctamente instalados y sifuncionan correctamente.
NOTA: Si con su coche remolca cualquier tipo de
vehículo su coche necesitará un mantenimiento más frecuente debido a la
carga adicional. Vea el Pasaporte de Servicio.
PRECAUCIÓN:
o Nunca conecte directamente el sistema de frenos del vehículo al remolque.
o Cuenda se remolque una caravana por pendientes grandes (por encima del 12%)fijese de que el indicador de temperaturade refrigerante no indica que el motor sesobrecalienta. Si la aguja se acerca a laposición H (Caliente), pare lo más rápiday seguramente posible y deje el motor aralenti hasta que se refrigere. Continuesu viaje en cuanto el motor se hayarefrigerado suficientemente.
smeuspa-2.p65 6/24/2008, 8:57 AM
17

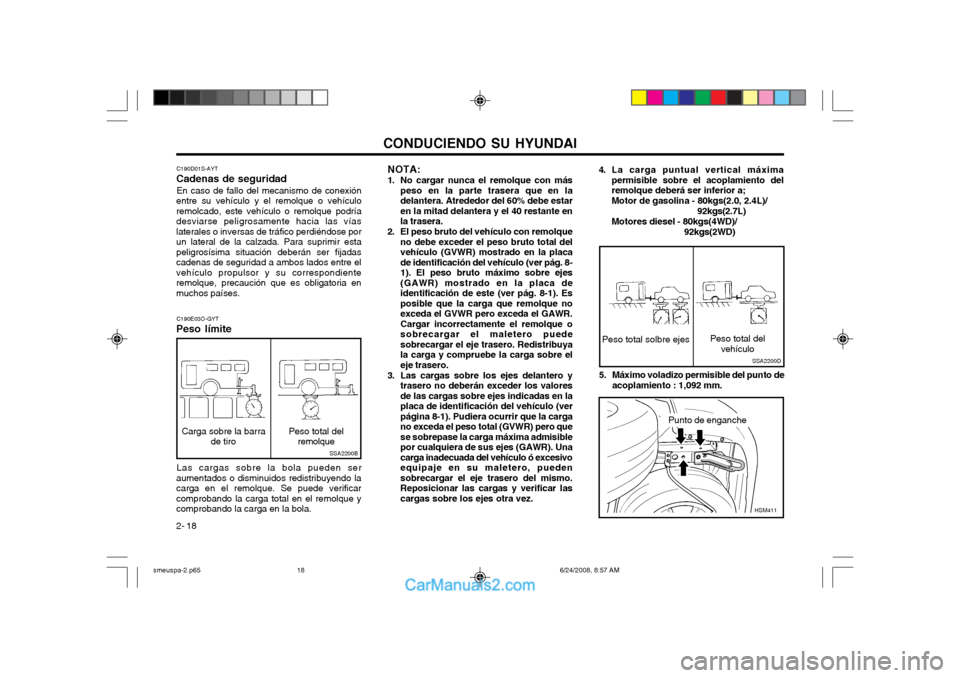

CONDUCIENDO SU HYUNDAI
2- 18 4. La carga puntual vertical máxima
permisible sobre el acoplamiento del remolque deberá ser inferior a; Motor de gasolina - 80kgs(2.0, 2.4L)/
92kgs(2.7L)
Motores diesel - 80kgs(4WD)/ 92kgs(2WD)
SSA2200D
Peso total solbre ejes
Peso total del
vehículo
5. Máximo voladizo permisible del punto de acoplamiento : 1,092 mm.
HSM411
NOTA:
1. No cargar nunca el remolque con más peso en la parte trasera que en la delantera. Atrededor del 60% debe estaren la mitad delantera y el 40 restante enla trasera.
2. El peso bruto del vehículo con remolque no debe exceder el peso bruto total delvehículo (GVWR) mostrado en la placade identificación del vehículo (ver pág. 8-1). El peso bruto máximo sobre ejes(GAWR) mostrado en la placa deidentificación de este (ver pág. 8-1). Esposible que la carga que remolque noexceda el GVWR pero exceda el GAWR.Cargar incorrectamente el remolque osobrecargar el maletero puedesobrecargar el eje trasero. Redistribuyala carga y compruebe la carga sobre eleje trasero.
3. Las cargas sobre los ejes delantero y trasero no deberán exceder los valoresde las cargas sobre ejes indicadas en laplaca de identificación del vehículo (verpágina 8-1). Pudiera ocurrir que la cargano exceda el peso total (GVWR) pero quese sobrepase la carga máxima admisiblepor cualquiera de sus ejes (GAWR). Unacarga inadecuada del vehículo ó excesivoequipaje en su maletero, puedensobrecargar el eje trasero del mismo.Reposicionar las cargas y verificar lascargas sobre los ejes otra vez.
C190D01S-AYT
Cadenas de seguridad
En caso de fallo del mecanismo de conexión
entre su vehículo y el remolque o vehículo remolcado, este vehículo o remolque podríadesviarse peligrosamente hacia las vías
laterales o inversas de tráfico perdiéndose por
un lateral de la calzada. Para suprimir estapeligrosísima situación deberán ser fijadas
cadenas de seguridad a ambos lados entre elvehículo propulsor y su correspondienteremolque, precaución que es obligatoria enmuchos países.
C190E03O-GYT
Peso límite
SSA2200B
Peso total del
remolque
Carga sobre la barra
de tiro
Las cargas sobre la bola pueden ser
aumentados o disminuidos redistribuyendo la carga en el remolque. Se puede verificarcomprobando la carga total en el remolque ycomprobando la carga en la bola.
Punto de enganche
smeuspa-2.p65 6/24/2008, 8:57 AM
18

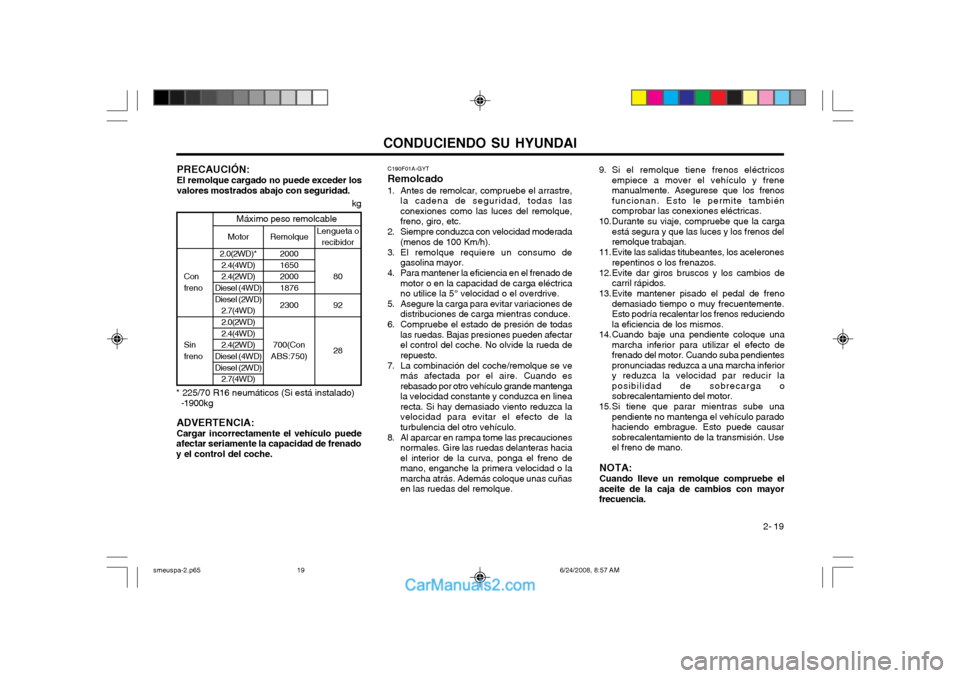

CONDUCIENDO SU HYUNDAI 2- 19
PRECAUCIÓN: El remolque cargado no puede exceder los
valores mostrados abajo con seguridad. C190F01A-GYT
Remolcado
1. Antes de remolcar, compruebe el arrastre, la cadena de seguridad, todas las conexiones como las luces del remolque,freno, giro, etc.
2. Siempre conduzca con velocidad moderada (menos de 100 Km/h).
3. El remolque requiere un consumo de gasolina mayor.
4. Para mantener la eficiencia en el frenado de motor o en la capacidad de carga eléctricano utilice la 5° velocidad o el overdrive.
5. Asegure la carga para evitar variaciones de distribuciones de carga mientras conduce.
6. Compruebe el estado de presión de todas las ruedas. Bajas presiones pueden afectarel control del coche. No olvide la rueda derepuesto.
7. La combinación del coche/remolque se ve más afectada por el aire. Cuando esrebasado por otro vehículo grande mantengala velocidad constante y conduzca en linearecta. Si hay demasiado viento reduzca lavelocidad para evitar el efecto de laturbulencia del otro vehículo.
8. Al aparcar en rampa tome las precauciones normales. Gire las ruedas delanteras haciael interior de la curva, ponga el freno demano, enganche la primera velocidad o lamarcha atrás. Además coloque unas cuñasen las ruedas del remolque. 9. Si el remolque tiene frenos eléctricos
empiece a mover el vehículo y frenemanualmente. Asegurese que los frenosfuncionan. Esto le permite tambiéncomprobar las conexiones eléctricas.
10. Durante su viaje, compruebe que la carga está segura y que las luces y los frenos delremolque trabajan.
11. Evite las salidas titubeantes, los acelerones repentinos o los frenazos.
12. Evite dar giros bruscos y los cambios de carril rápidos.
13. Evite mantener pisado el pedal de freno demasiado tiempo o muy frecuentemente.Esto podría recalentar los frenos reduciendola eficiencia de los mismos.
14. Cuando baje una pendiente coloque una marcha inferior para utilizar el efecto defrenado del motor. Cuando suba pendientespronunciadas reduzca a una marcha inferiory reduzca la velocidad par reducir laposibilidad de sobrecarga osobrecalentamiento del motor.
15.Si tiene que parar mientras sube una pendiente no mantenga el vehículo paradohaciendo embrague. Esto puede causarsobrecalentamiento de la transmisión. Useel freno de mano.
NOTA: Cuando lleve un remolque compruebe el
aceite de la caja de cambios con mayor frecuencia.
Remolque
2000 16502000 1876 2300
700(Con
ABS:750)
Motor
2.0(2WD)* 2.4(4WD) 2.4(2WD)
Diesel (4WD)Diesel (2WD) 2.7(4WD) 2.0(2WD) 2.4(4WD)2.4(2WD)
Diesel (4WD) Diesel (2WD) 2.7(4WD)
kg
Máximo peso remolcable
Con freno Sin freno Lengueta o
recibidor
80 92 28
ADVERTENCIA: Cargar incorrectamente el vehículo puede
afectar seriamente la capacidad de frenado y el control del coche.
* 225/70 R16 neumáticos (Si está instalado)
-1900kg
smeuspa-2.p65 6/24/2008, 8:57 AM
19

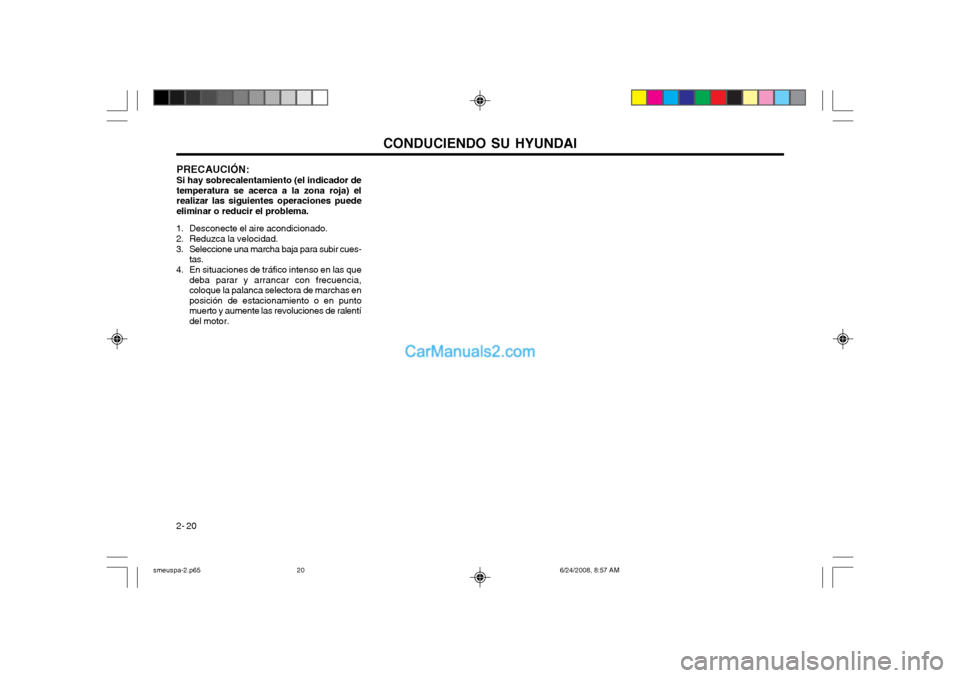

CONDUCIENDO SU HYUNDAI
2- 20 PRECAUCIÓN: Si hay sobrecalentamiento (el indicador de temperatura se acerca a la zona roja) elrealizar las siguientes operaciones puedeeliminar o reducir el problema.
1. Desconecte el aire acondicionado.
2. Reduzca la velocidad.
3. Seleccione una marcha baja para subir cues- tas.
4. En situaciones de tráfico intenso en las que deba parar y arrancar con frecuencia,coloque la palanca selectora de marchas enposición de estacionamiento o en puntomuerto y aumente las revoluciones de ralentídel motor.
smeuspa-2.p65 6/24/2008, 8:57 AM
20

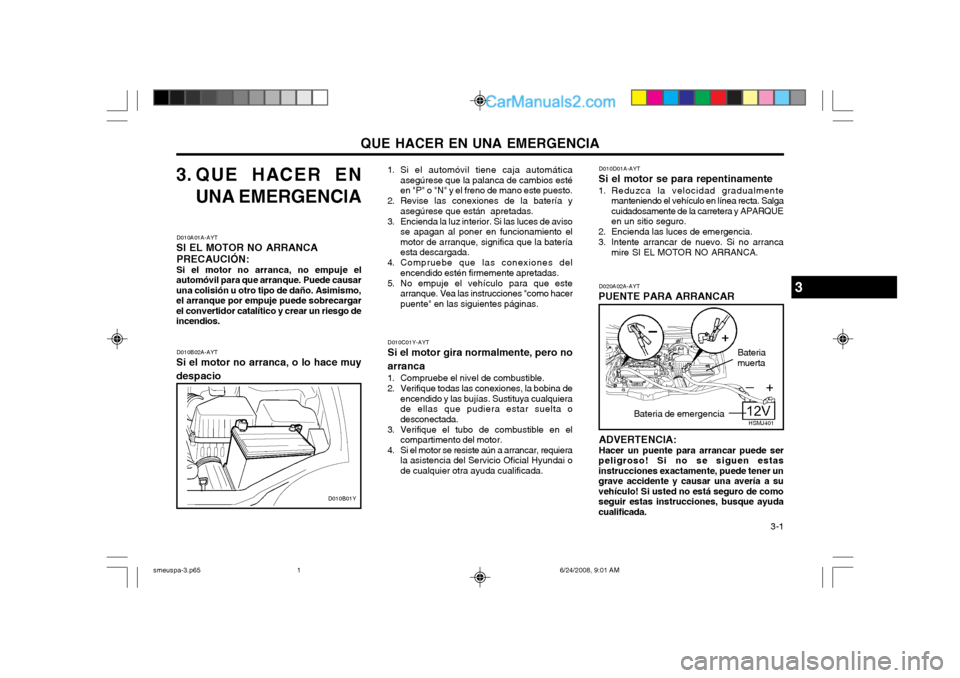

QUE HACER EN UNA EMERGENCIA 3-1
3. QUE HACER ENUNA EMERGENCIA
D010A01A-AYT
SI EL MOTOR NO ARRANCA
PRECAUCIÓN: Si el motor no arranca, no empuje el
automóvil para que arranque. Puede causar una colisión u otro tipo de daño. Asimismo,el arranque por empuje puede sobrecargarel convertidor catalítico y crear un riesgo deincendios.
D010B02A-AYT
Si el motor no arranca, o lo hace muy despacio 1. Si el automóvil tiene caja automática
asegúrese que la palanca de cambios esté en "P" o "N" y el freno de mano este puesto.
2. Revise las conexiones de la batería y asegúrese que están apretadas.
3. Encienda la luz interior. Si las luces de aviso se apagan al poner en funcionamiento elmotor de arranque, significa que la bateríaesta descargada.
4. Compruebe que las conexiones del encendido estén firmemente apretadas.
5. No empuje el vehículo para que este arranque. Vea las instrucciones "como hacerpuente" en las siguientes páginas.
D010C01Y-AYT
Si el motor gira normalmente, pero no arranca
1. Compruebe el nivel de combustible.
2. Verifique todas las conexiones, la bobina de encendido y las bujías. Sustituya cualquiera de ellas que pudiera estar suelta odesconectada.
3. Verifique el tubo de combustible en el compartimento del motor.
4. Si el motor se resiste aún a arrancar, requiera la asistencia del Servicio Oficial Hyundai ode cualquier otra ayuda cualificada. D010D01A-AYT
Si el motor se para repentinamente
1. Reduzca la velocidad gradualmente manteniendo el vehículo en línea recta. Salga cuidadosamente de la carretera y APARQUE
en un sitio seguro.
2. Encienda las luces de emergencia.
3. Intente arrancar de nuevo. Si no arranca mire SI EL MOTOR NO ARRANCA.
D020A02A-AYT
PUENTE PARA ARRANCAR
Bateria de emergencia Bateriamuerta
ADVERTENCIA:Hacer un puente para arrancar puede ser
peligroso! Si no se siguen estas instrucciones exactamente, puede tener ungrave accidente y causar una avería a suvehículo! Si usted no está seguro de comoseguir estas instrucciones, busque ayudacualificada.
D010B01Y
3
HSMJ401
smeuspa-3.p65 6/24/2008, 9:01 AM
1

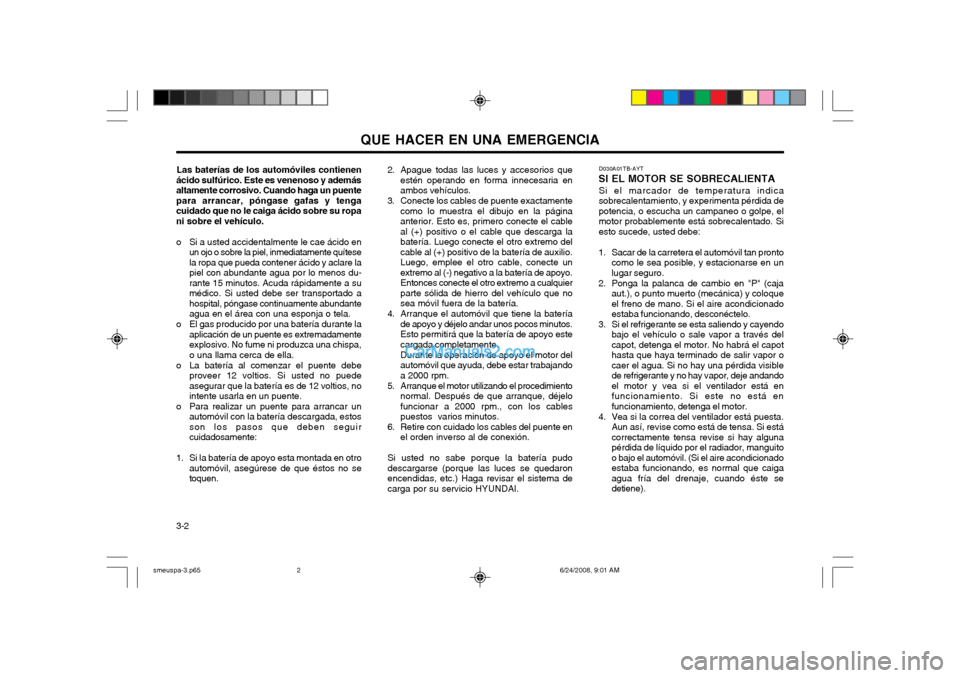

QUE HACER EN UNA EMERGENCIA
3-2 2. Apague todas las luces y accesorios que
estén operando en forma innecesaria en ambos vehículos.
3. Conecte los cables de puente exactamente como lo muestra el dibujo en la páginaanterior. Esto es, primero conecte el cableal (+) positivo o el cable que descarga labatería. Luego conecte el otro extremo delcable al (+) positivo de la batería de auxilio.Luego, emplee el otro cable, conecte unextremo al (-) negativo a la batería de apoyo.Entonces conecte el otro extremo a cualquierparte sólida de hierro del vehículo que nosea móvil fuera de la batería.
4. Arranque el automóvil que tiene la batería de apoyo y déjelo andar unos pocos minutos.Esto permitirá que la batería de apoyo estecargada completamente. Durante la operación de apoyo el motor del automóvil que ayuda, debe estar trabajandoa 2000 rpm.
5. Arranque el motor utilizando el procedimiento normal. Después de que arranque, déjelofuncionar a 2000 rpm., con los cablespuestos varios minutos.
6. Retire con cuidado los cables del puente en el orden inverso al de conexión.
Si usted no sabe porque la batería pudodescargarse (porque las luces se quedaronencendidas, etc.) Haga revisar el sistema decarga por su servicio HYUNDAI.
Las baterías de los automóviles contienen
ácido sulfúrico. Este es venenoso y ademásaltamente corrosivo. Cuando haga un puentepara arrancar, póngase gafas y tengacuidado que no le caiga ácido sobre su ropani sobre el vehículo.
o Si a usted accidentalmente le cae ácido en un ojo o sobre la piel, inmediatamente quítese la ropa que pueda contener ácido y aclare lapiel con abundante agua por lo menos du-rante 15 minutos. Acuda rápidamente a sumédico. Si usted debe ser transportado ahospital, póngase continuamente abundanteagua en el área con una esponja o tela.
o El gas producido por una batería durante la aplicación de un puente es extremadamenteexplosivo. No fume ni produzca una chispa,o una llama cerca de ella.
o La batería al comenzar el puente debe proveer 12 voltios. Si usted no puedeasegurar que la batería es de 12 voltios, nointente usarla en un puente.
o Para realizar un puente para arrancar un automóvil con la batería descargada, estosson los pasos que deben seguircuidadosamente:
1. Si la batería de apoyo esta montada en otro automóvil, asegúrese de que éstos no setoquen. D030A01TB-AYT
SI EL MOTOR SE SOBRECALIENTA
Si el marcador de temperatura indicasobrecalentamiento, y experimenta pérdida depotencia, o escucha un campaneo o golpe, elmotor probablemente está sobrecalentado. Siesto sucede, usted debe:
1. Sacar de la carretera el automóvil tan pronto como le sea posible, y estacionarse en unlugar seguro.
2. Ponga la palanca de cambio en "P" (caja aut.), o punto muerto (mecánica) y coloqueel freno de mano. Si el aire acondicionadoestaba funcionando, desconéctelo.
3. Si el refrigerante se esta saliendo y cayendo bajo el vehículo o sale vapor a través delcapot, detenga el motor. No habrá el capothasta que haya terminado de salir vapor ocaer el agua. Si no hay una pérdida visiblede refrigerante y no hay vapor, deje andandoel motor y vea si el ventilador está enfuncionamiento. Si este no está enfuncionamiento, detenga el motor.
4. Vea si la correa del ventilador está puesta. Aun así, revise como está de tensa. Si estácorrectamente tensa revise si hay algunapérdida de líquido por el radiador, manguitoo bajo el automóvil. (Si el aire acondicionadoestaba funcionando, es normal que caigaagua fría del drenaje, cuando éste sedetiene).
smeuspa-3.p65 6/24/2008, 9:01 AM
2

QUE HACER EN UNA EMERGENCIA 3-3
ADVERTENCIA: Cuando el motor esté en marcha, mantenga
el pelo, las manos y la ropa alejados de las piezas en movimiento, p. ej. el ventilador ylas correas de accionamiento, para evitarlesiones.
ADVERTENCIA: (Sólo vehículos Diesel) No realice ninguna operación en el sistema
de inyección con el motor en marcha oantes de transcurrir 30 segundos tras pararel mismo. La bomba a alta presión, el raíl,los inyectores y los conductos de altapresión están sujetos a alta presión inclusotras parar el motor. El chorro de aceiteprocedente de fugas puede producir lesionesgraves al entrar en contacto con el cuerpo.En caso de usar marcapasos, no se acerquea más de 30 cm de la unidad de controlelectrónico ECU o del mazo de cables delvano motor con el motor en marcha, ya quela corriente elevada en el sistema CommonRail produce importantes camposmagnéticos.
5. Si la correa del ventilador se ha roto o el refrigerante está cayendo, detenga el motor inmediatamente, y llame al ServicioHYUNDAI más cercano para pedir ayuda.
ADVERTENCIA: No quite la tapa del radiador cuando el
motor esta caliente. Esto puede producir que el agua salga expulsada hacia fueraproduciéndole quemaduras graves. D040A01A-GYT
RUEDA DE REPUESTO Las siguientes instrucciones deben ser
observadas para la rueda repuesto normal:Revise la presión tan pronto como pueda,después que haya colocado la rueda derepuesto, ajustándola a las especificaciones.La presión debe ser controlada periódicamenteaunque esta permanezca guardada.
Presión de la rueda de repuesto normal: 207 kPa (30 psi) D040B02B-GYT
Montaje de la rueda de repuesto:
D040B01O
3. Suelte el perno de fijación con una llave inglesa.
D040B02O
Para sacar la rueda de repuesto
1. Abra la puerta trasera.
2. Retire la cubierta del perno de montaje conun destornillador o con una moneda.
6. Si usted no puede encontrar la causa del
sobrecalentamiento, espere a que latemperatura sea normal. Cuando ésta hayadescendido, quite cuidadosamente la tapadel radiador y agregue agua al radiadorhasta que el agua haya llegado entre lasmarcas del depósito de expansión.
7. Proceda con cuidado, este atento a cualquier síntoma de sobrecalentamiento. Si sesobrecalienta el motor de nuevo, llame a suServicio HYUNDAI para pedir ayuda.
PRECAUCIÓN: Una grave pérdida de refrigerante significa
que existe una pérdida dentro del sistema de refrigeración y debe ser revisada lo antesposible por un Servicio HYUNDAI.
smeuspa-3.p65 6/24/2008, 9:01 AM
3
