2023 TOYOTA PRIUS PLUG-IN HYBRID Betriebsanleitungen (in German)

6477-3. Wartung in Eigenregie
Prius Plug-in Hybrid_OM_OM47F40M_(EM)
7
Wartung und Pflege des Fahrzeugs
WARNUNG
■Vorsichtsmaßregeln in Bezug auf die Batterie
Beachten Sie die folgenden Vorsichtsmaßregeln.
Anderenfalls kann es zu tödlichen oder schweren Verletzungen kommen.
● Verschlucken Sie die Batterie nicht. Anderenfalls kann es zu chemischen Verbren-
nungen kommen.
● Der elektronische Schlüssel verwendet eine Knopfzellen-Batterie, die das Ausse-
hen einer Münze hat. Wenn die Batterie verschluckt wird, kann sie in nur 2 Stunden
schwere chemische Verbrennungen verursachen, die zu tödlichen oder schweren
Verletzungen führen können.
● Halten Sie neue und entfernte Batterien von Kindern fern.
● Wenn die Abdeckung nicht fest verschlossen werden kann, beenden Sie die Ver-
wendung des elektronischen Schlüssels und verstauen Sie ihn an einem Ort, an
dem er für Kinder nicht erreichbar ist. Setzen Sie sich anschließend so bald wie
möglich mit einem Toyota-Vertragshändler bzw. einer Toyota-Vertragswerkstatt
oder einer anderen zuverlässigen Werkstatt in Verbindung.
● Wenn Sie versehentliche eine Batterie verschluckt haben oder eine Batterie in ein
Körperteil gelangt ist, suchen Sie sofort einen Arzt auf.
■ Um ein Explodieren der Batterie oder ein Austreten von entflammbarer Flüssig-
keit oder Gas zu verhindern
● Ersetzen Sie die Batterie durch eine neue Batterie desselben Typs. Wird ein fal-
scher Batterietyp verwendet, kann die Batterie explodieren.
● Setzen Sie Batterien keinen extrem niedrigen Drücken aufgrund großer Höhe und
keinen extrem hohen Temperaturen aus.
● Verbrennen, zerbrechen oder zerschneiden Sie niemals eine Batterie.
■ Zertifizierung für das intelligente Zugangs- und Startsystem
ACHTUNG
EXPLOSIONSGEFAHR BEI VERWENDUNG EINES FALSCHEN BATTERIETYPS.
ENTSORGEN SIE LEERE BATTERIEN GEMÄSS DEN ANWEISUNGEN.
HINWEIS
■ So stellen Sie einen ordnungsgemäßen Betrieb nach dem Austausch der Batte-
rie sicher
Beachten Sie folgende Vorsichtsmaßregeln, um Unfälle zu vermeiden:
● Arbeiten Sie stets mit trockenen Händen.
Feuchtigkeit kann dazu führen, dass die Batterie rostet.
● Berühren oder bewegen Sie keine anderen Bauteile in der Fernbedienung.
● Verbiegen Sie die Batteriepole nicht.

6487-3. Wartung in Eigenregie
Prius Plug-in Hybrid_OM_OM47F40M_(EM)

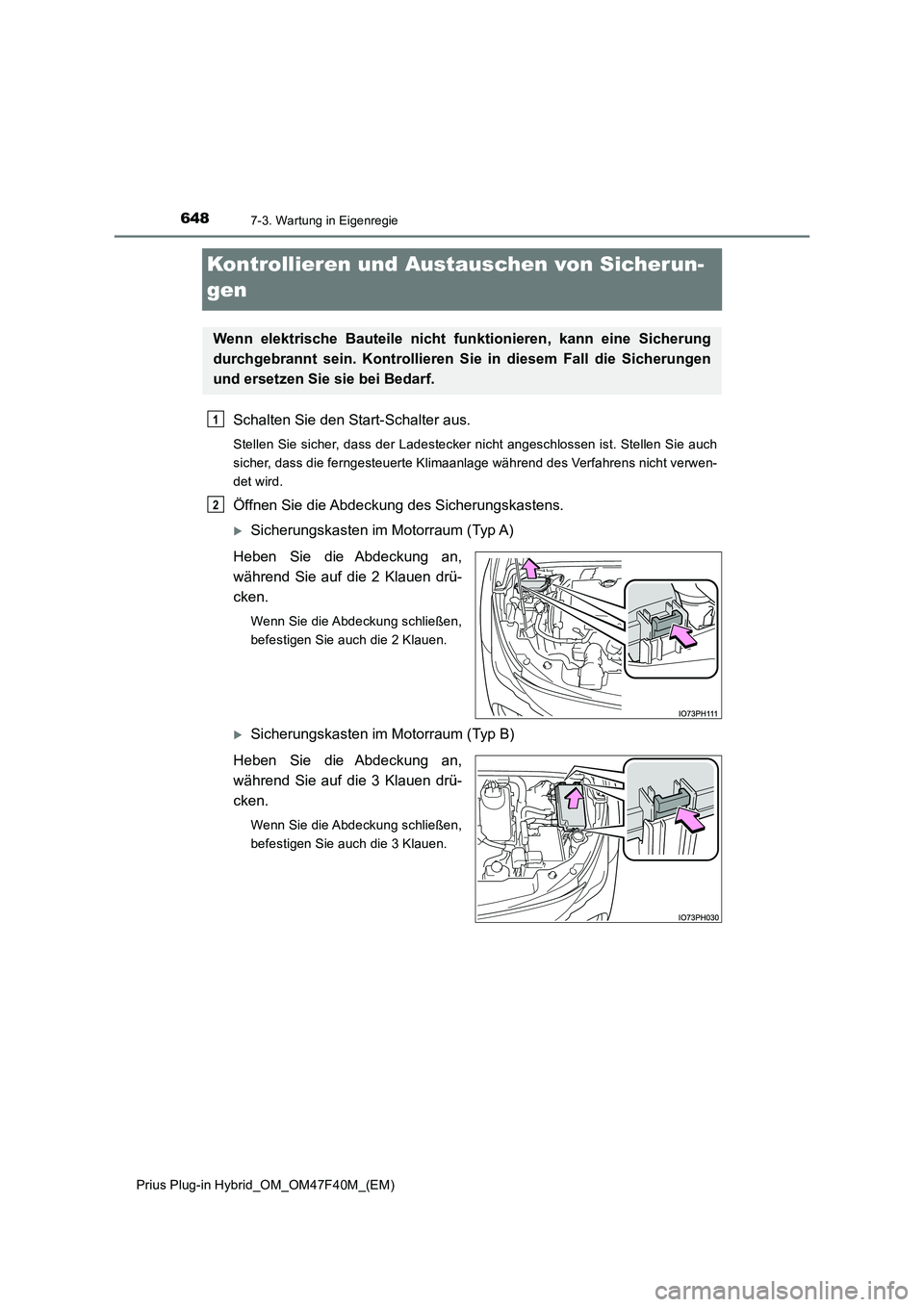

Kontrollieren und Austauschen von Sicherun-
gen
Schalten Sie den Start-Schalter aus.
Stellen Sie sicher, dass der Ladestecker nicht angeschlossen ist. Stellen Sie auch
sicher, dass die ferngesteuerte Klimaanlage während des Verfahrens nicht verwen-
det wird.
Öffnen Sie die Abdeckung des Sicherungskastens.
Sicherungskasten im Motorraum (Typ A)
Heben Sie die Abdeckung an,
während Sie auf die 2 Klauen drü-
cken.
Wenn Sie die Abdeckung schließen,
befestigen Sie auch die 2 Klauen.
Sicherungskasten im Motorraum (Typ B)
Heben Sie die Abdeckung an,
während Sie auf die 3 Klauen drü-
cken.
Wenn Sie die Abdeckung schließen,
befestigen Sie auch die 3 Klauen.
Wenn elektrische Bauteile nicht funktionieren, kann eine Sicherung
durchgebrannt sein. Kontrollieren Sie in diesem Fall die Sicherungen
und ersetzen Sie sie bei Bedarf.
1
2

6497-3. Wartung in Eigenregie
Prius Plug-in Hybrid_OM_OM47F40M_(EM)
7
Wartung und Pflege des Fahrzeugs

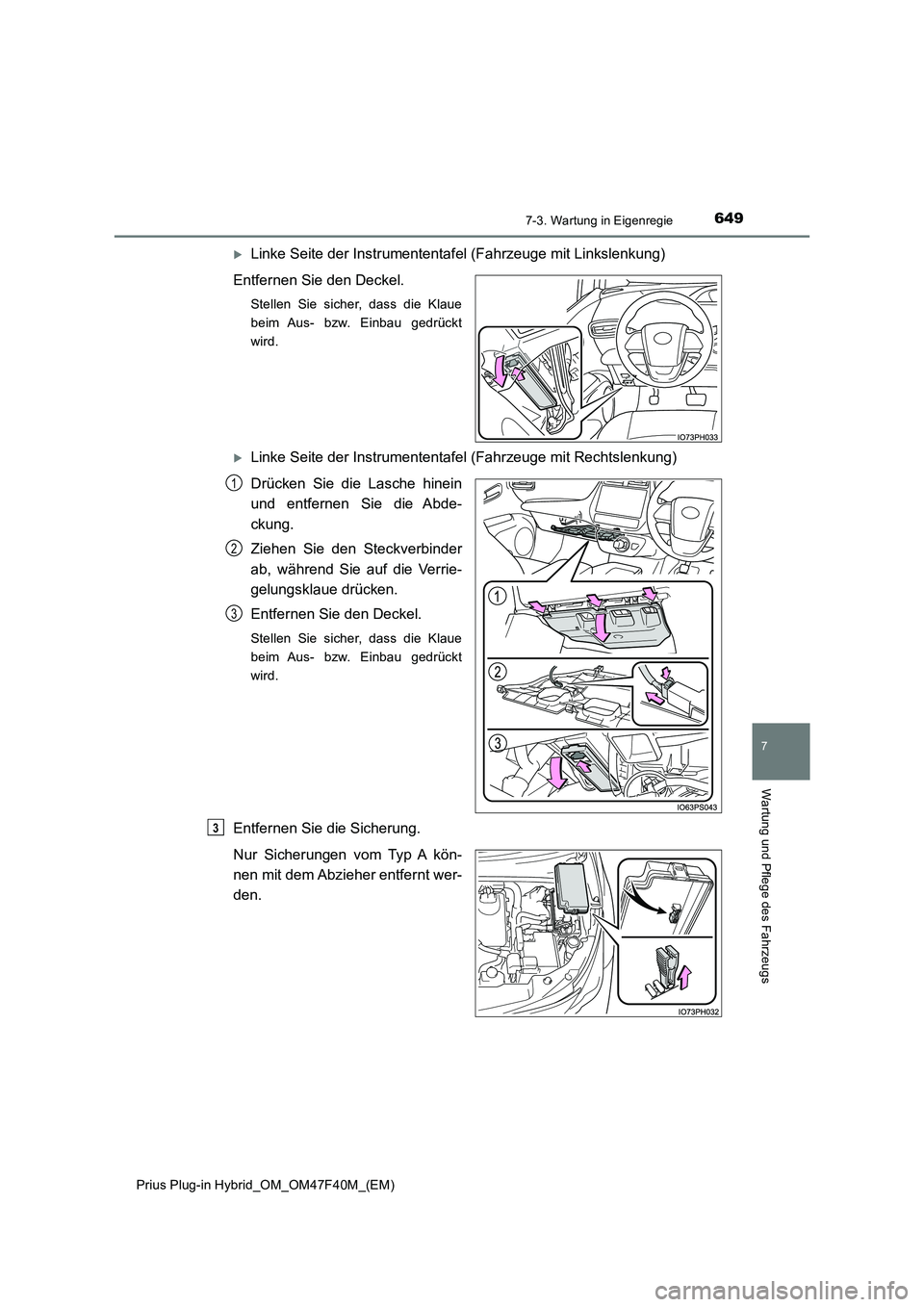

Linke Seite der Instrumententafel (Fahrzeuge mit Linkslenkung)
Entfernen Sie den Deckel.
Stellen Sie sicher, dass die Klaue
beim Aus- bzw. Einbau gedrückt
wird.
Linke Seite der Instrumententafel (Fahrzeuge mit Rechtslenkung)
Drücken Sie die Lasche hinein
und entfernen Sie die Abde-
ckung.
Ziehen Sie den Steckverbinder
ab, während Sie auf die Verrie-
gelungsklaue drücken.
Entfernen Sie den Deckel.
Stellen Sie sicher, dass die Klaue
beim Aus- bzw. Einbau gedrückt
wird.
Entfernen Sie die Sicherung.
Nur Sicherungen vom Typ A kön-
nen mit dem Abzieher entfernt wer-
den.
1
2
3
3

6507-3. Wartung in Eigenregie
Prius Plug-in Hybrid_OM_OM47F40M_(EM)

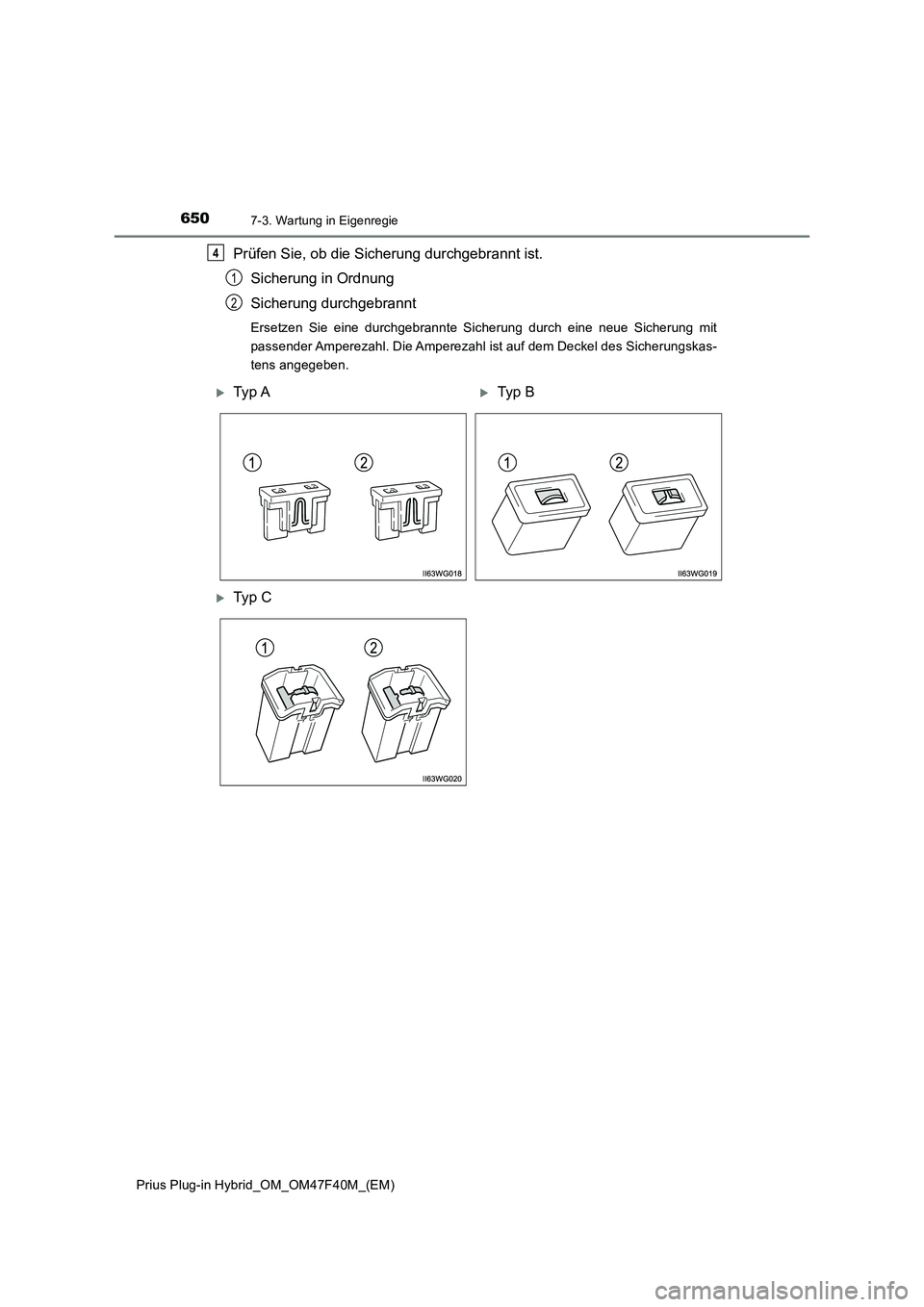

Prüfen Sie, ob die Sicherung durchgebrannt ist.
Sicherung in Ordnung
Sicherung durchgebrannt
Ersetzen Sie eine durchgebrannte Sicherung durch eine neue Sicherung mit
passender Amperezahl. Die Amperezahl ist auf dem Deckel des Sicherungskas-
tens angegeben.
4
1
2
Ty p ATyp B
Ty p C

6517-3. Wartung in Eigenregie
Prius Plug-in Hybrid_OM_OM47F40M_(EM)
7
Wartung und Pflege des Fahrzeugs
■Nach dem Austausch einer Sicherung
● Wenn die Leuchten auch nach dem Austausch der Sicherung nicht funktionieren,
muss eventuell eine Lampe ausgewechselt werden. ( S. 652)
● Falls die neue Sicherung ebenfalls durchbrennt, lassen Sie das Fahrzeug von einem
Toyota-Vertragshändler bzw. einer Toyota-Vertragswerkstatt oder einer anderen
zuverlässigen Werkstatt überprüfen.
■ Wenn eine Überlast in einem Schaltkreis vorliegt
Die Sicherungen sind so ausgelegt, dass sie durchbrennen, bevor der Kabelbaum
beschädigt wird.
■ Beim Auswechseln von Lampen
Toyota empfiehlt, die für dieses Fahrzeug vorgesehenen Original-Toyota-Ersatzteile zu
verwenden. Da einige Lampen mit Überlast-Schutzschaltungen verbunden sind, sind
Teile anderer Hersteller bzw. Teile, die nicht für dieses Fahrzeug vorgesehen sind,
eventuell nicht verwendbar.
WARNUNG
■ So vermeiden Sie Systemausfälle und Fahrzeugbrand
Beachten Sie die folgenden Vorsichtsmaßregeln.
Anderenfalls kann es zu Schäden am Fahrzeug und möglicherweise zu einem Brand
oder Verletzungen kommen.
● Verwenden Sie niemals eine Sicherung mit höherer Amperezahl und setzen Sie
auf keinen Fall einen Ersatzgegenstand ein.
● Verwenden Sie nur Original-Toyota-Sicherungen oder gleichwertige Sicherungen.
Ersetzen Sie niemals eine Sicherung durch einen Draht, auch nicht als Übergangs-
lösung.
● Nehmen Sie keine Veränderungen an Sicherungen oder Sicherungskästen vor.
HINWEIS
■Vor dem Austausch von Sicherungen
Lassen Sie die Ursache für die elektrische Überlastung so bald wie möglich von
einem Toyota-Vertragshändler bzw. einer Toyota-Vertragswerkstatt oder einer ande-
ren zuverlässigen Werkstatt feststellen und reparieren.

6527-3. Wartung in Eigenregie
Prius Plug-in Hybrid_OM_OM47F40M_(EM)

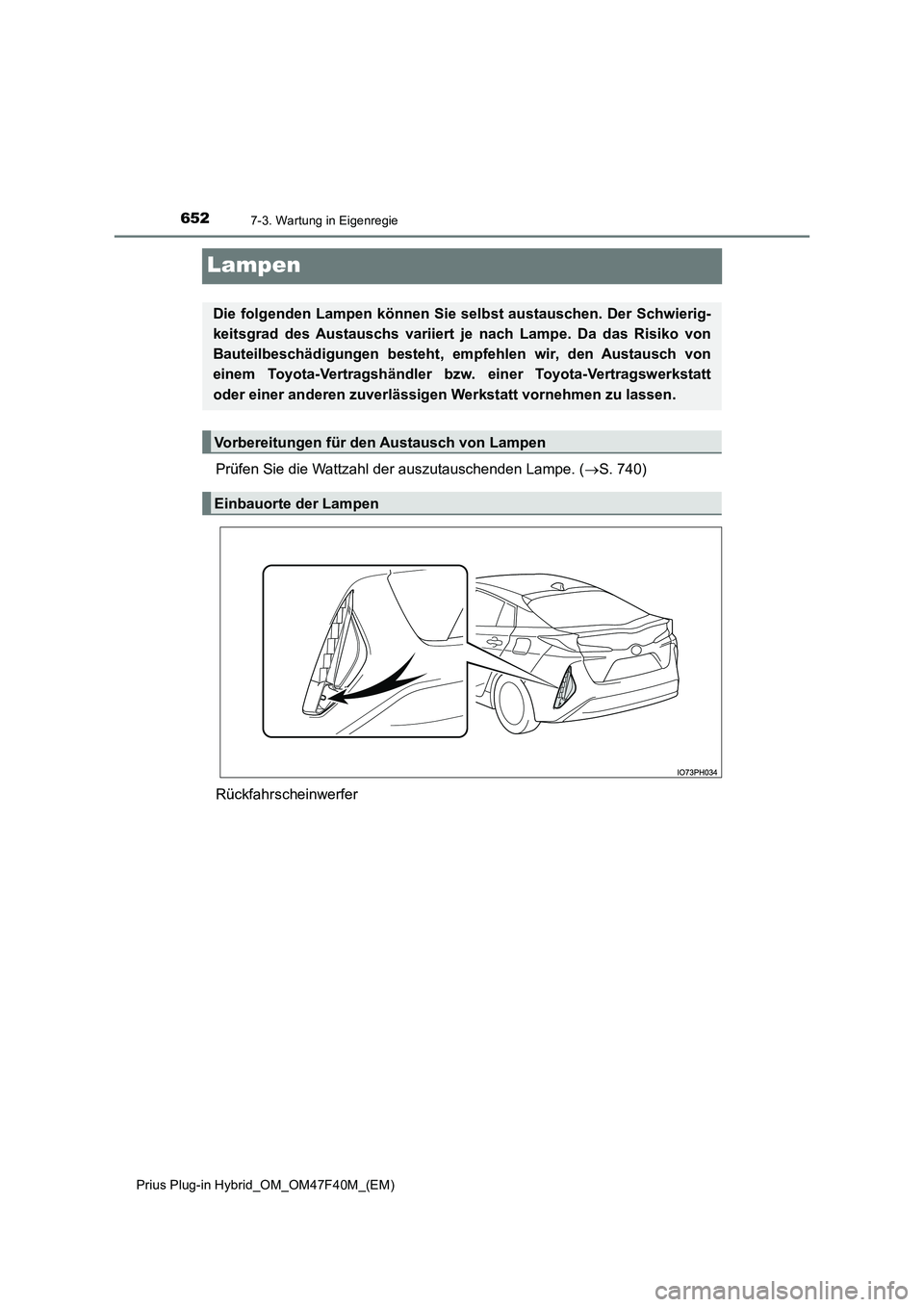

Lampen
Prüfen Sie die Wattzahl der auszutauschenden Lampe. (S. 740)
Rückfahrscheinwerfer
Die folgenden Lampen können Sie selbst austauschen. Der Schwierig-
keitsgrad des Austauschs variiert je nach Lampe. Da das Risiko von
Bauteilbeschädigungen besteht, em pfehlen wir, den Austausch von
einem Toyota-Vertragshändler bzw. einer Toyota-Vertragswerkstatt
oder einer anderen zuverlässigen Werkstatt vornehmen zu lassen.
Vorbereitungen für den Austausch von Lampen
Einbauorte der Lampen

6537-3. Wartung in Eigenregie
Prius Plug-in Hybrid_OM_OM47F40M_(EM)
7
Wartung und Pflege des Fahrzeugs

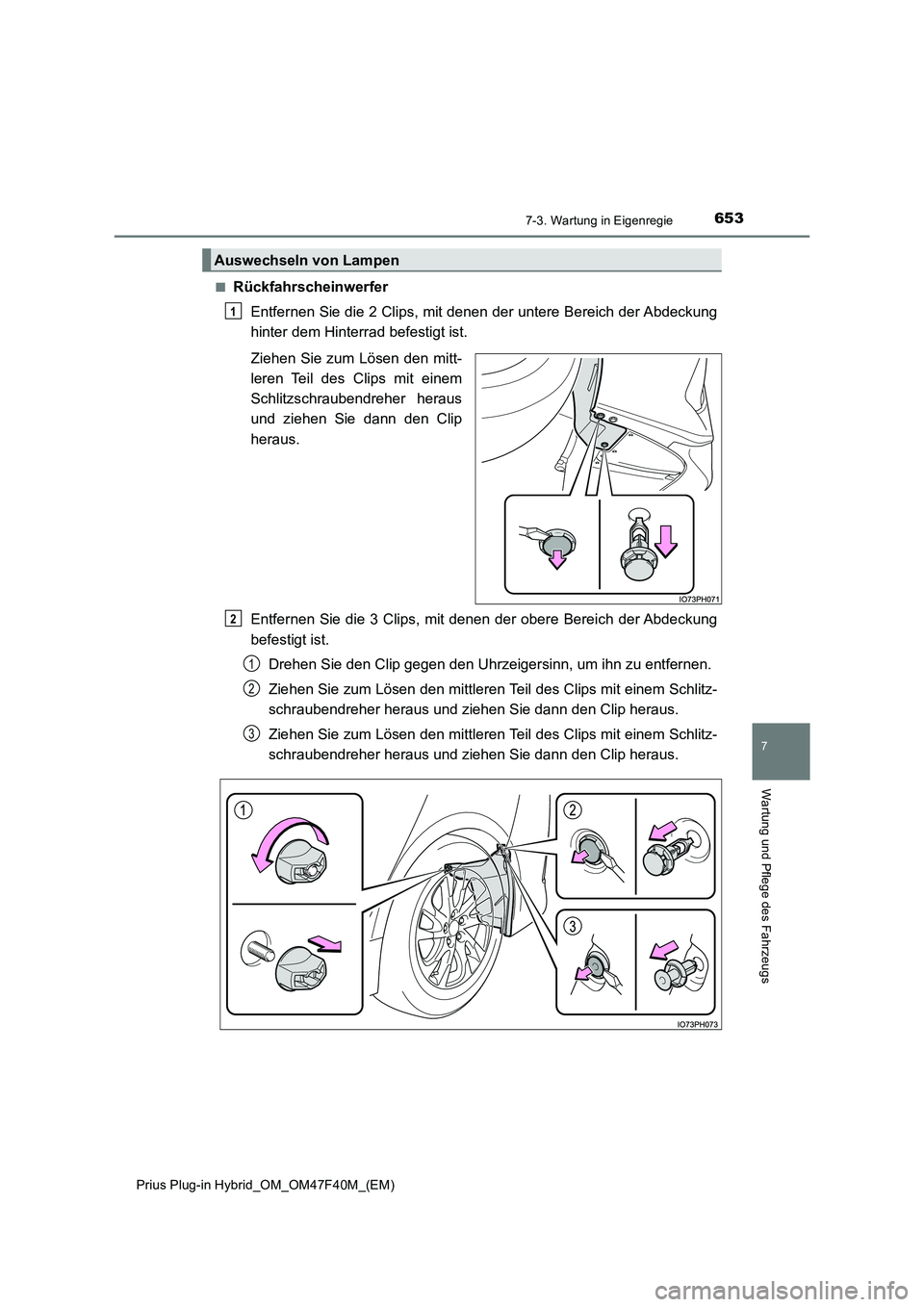

■Rückfahrscheinwerfer
Entfernen Sie die 2 Clips, mit denen der untere Bereich der Abdeckung
hinter dem Hinterrad befestigt ist.
Ziehen Sie zum Lösen den mitt-
leren Teil des Clips mit einem
Schlitzschraubendreher heraus
und ziehen Sie dann den Clip
heraus.
Entfernen Sie die 3 Clips, mit denen der obere Bereich der Abdeckung
befestigt ist.
Drehen Sie den Clip gegen den Uhrzeigersinn, um ihn zu entfernen.
Ziehen Sie zum Lösen den mittleren Teil des Clips mit einem Schlitz-
schraubendreher heraus und ziehen Sie dann den Clip heraus.
Ziehen Sie zum Lösen den mittleren Teil des Clips mit einem Schlitz-
schraubendreher heraus und ziehen Sie dann den Clip heraus.
Auswechseln von Lampen
1
2
1
2
3

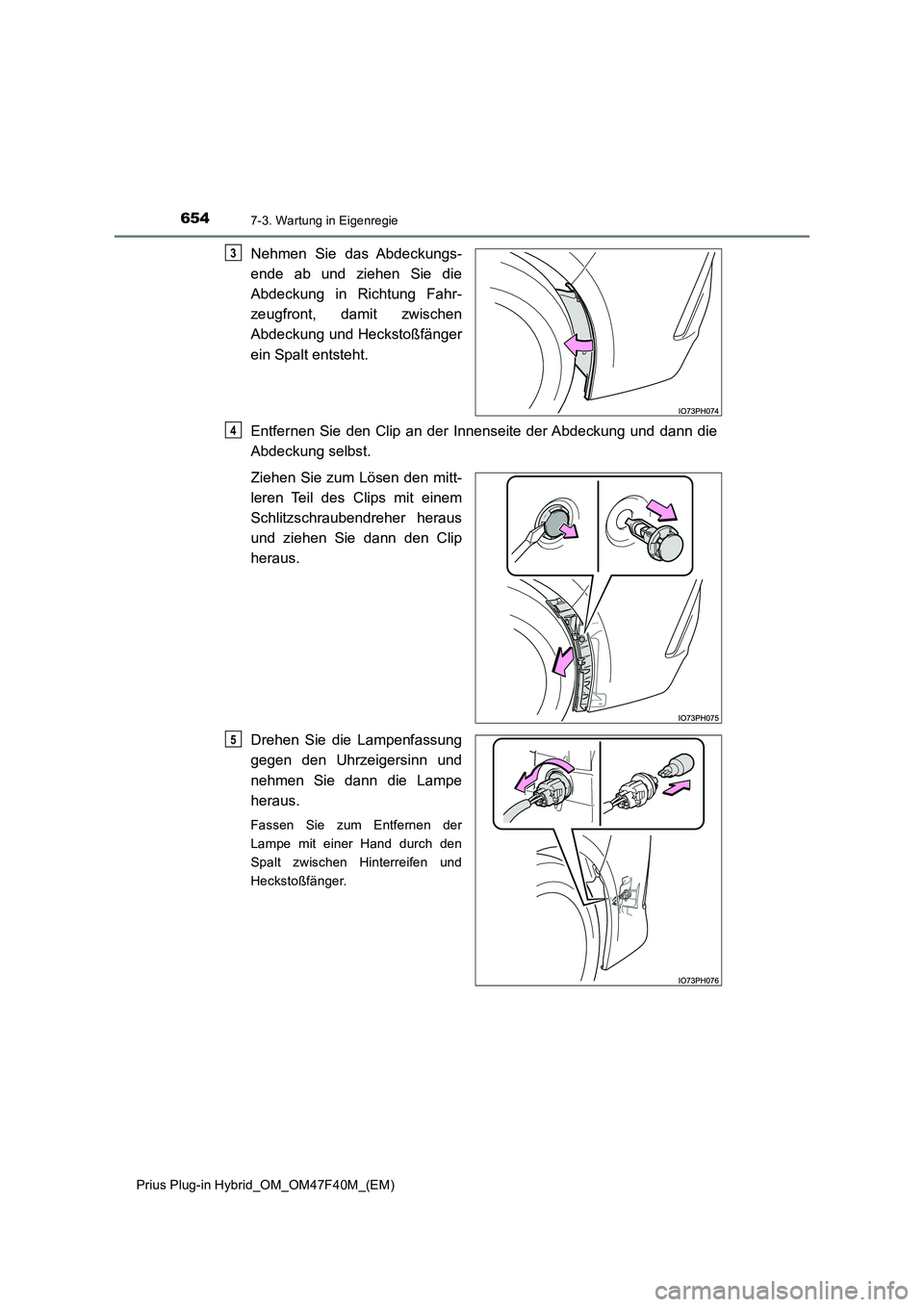

6547-3. Wartung in Eigenregie
Prius Plug-in Hybrid_OM_OM47F40M_(EM)
Nehmen Sie das Abdeckungs-
ende ab und ziehen Sie die
Abdeckung in Richtung Fahr-
zeugfront, damit zwischen
Abdeckung und Heckstoßfänger
ein Spalt entsteht.
Entfernen Sie den Clip an der Innenseite der Abdeckung und dann die
Abdeckung selbst.
Ziehen Sie zum Lösen den mitt-
leren Teil des Clips mit einem
Schlitzschraubendreher heraus
und ziehen Sie dann den Clip
heraus.
Drehen Sie die Lampenfassung
gegen den Uhrzeigersinn und
nehmen Sie dann die Lampe
heraus.
Fassen Sie zum Entfernen der
Lampe mit einer Hand durch den
Spalt zwischen Hinterreifen und
Heckstoßfänger.
3
4
5
