2023 TOYOTA PRIUS PLUG-IN HYBRID Betriebsanleitungen (in German)

7359-1. Technische Daten
Prius Plug-in Hybrid_OM_OM47F40M_(EM)
9
Technische Daten des Fahrzeugs
Ölviskosität (0W-16 dient hier als Beispiel zur Erklärung):
• Der 0W-Teil in 0W-16 bezeichnet die Kaltstarteigenschaft des Öls. Öle
mit einem geringeren Wert vor dem W ermöglichen ein leichteres Star-
ten des Motors bei Kälte.
• Die Zahl 16 in 0W-16 gibt die Viskositätseigenschaft des Öls bei einer
hohen Öltemperatur an. Ein Öl mit höherer Viskosität (also mit einer
höheren Zahl) kann bei hohen Geschwindigkeiten oder unter extremen
Lastbedingungen besser geeignet sein.
Bedeutung der Kennzeichnungen auf Ölbehälter-Etiketten:
Häufig sind auf Ölbehältern eine oder beide API-Kennzeichnungen ange-
bracht, um Ihnen bei der Wahl des Öls zu helfen.
API-Service-Plakette
Oberer Bereich: “API SERVICE SP”
gibt die durch das American Petro-
leum Institute (API) festgelegte
Ölqualität an.
Mittlerer Bereich: “SAE 0W-16” gibt
die SAE-Viskositätsklasse an.
Unterer Bereich: “Resource-Conser-
ving” bedeutet, dass das Öl über
kraftstoffsparende und umweltscho-
nende Eigenschaften verfügt.
ILSAC-Gütezeichen
Das Gütezeichen des International Lubricant Specification Advisory Committee
(ILSAC) befindet sich auf der Vorderseite des Behälters.
1
2

7369-1. Technische Daten
Prius Plug-in Hybrid_OM_OM47F40M_(EM)
*: Bei der Angabe der Füllmenge handelt es sich um einen Richtwert.
Ist ein Wechsel erforderlich, setzen Sie sich mit einem Toyota-Vertragshändler bzw.
einer Toyota-Vertragswerkstatt oder einer anderen zuverlässigen Werkstatt in Ver-
bindung.

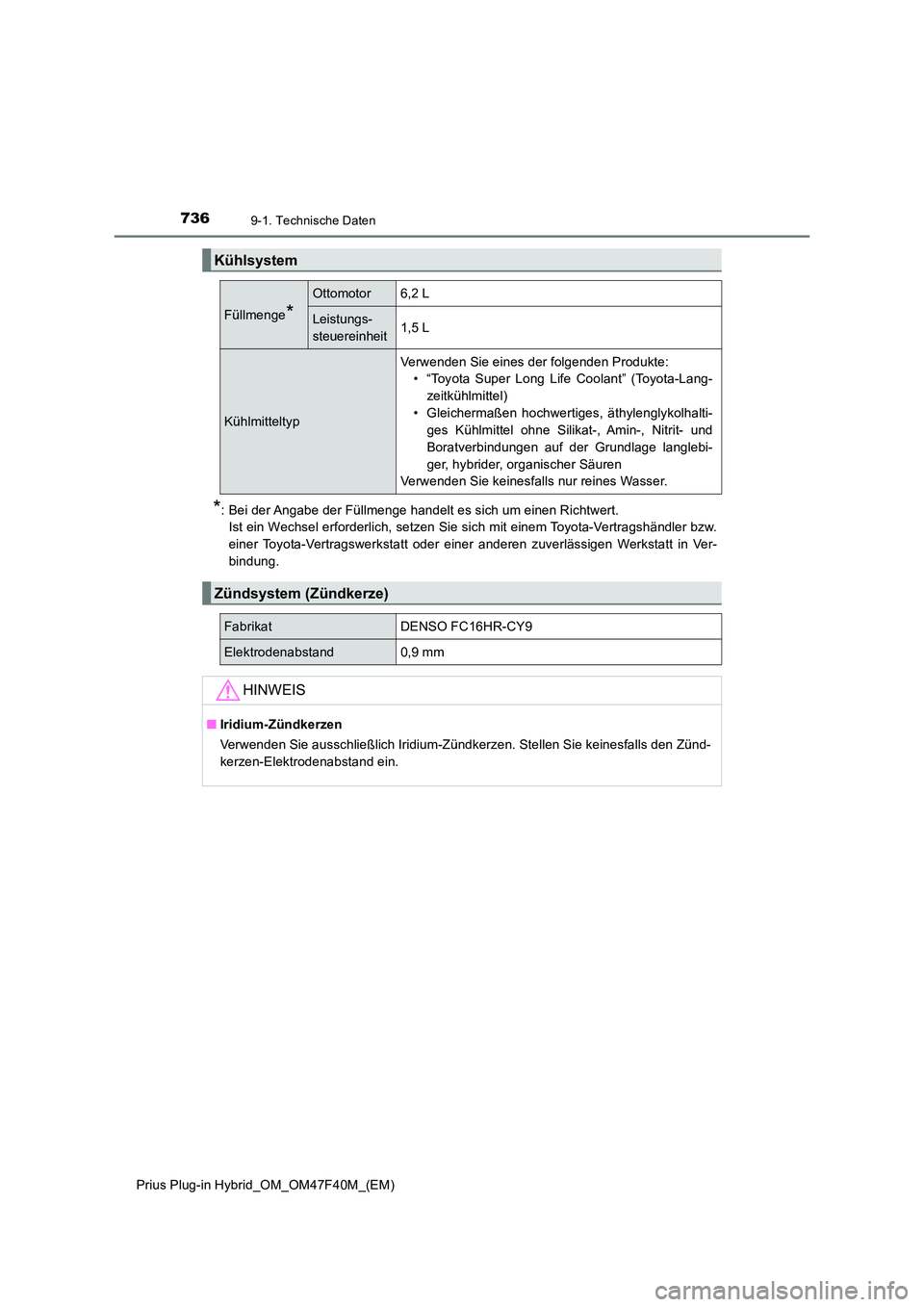

Kühlsystem
Füllmenge*
Ottomotor6,2 L
Leistungs-
steuereinheit1,5 L
Kühlmitteltyp
Verwenden Sie eines der folgenden Produkte:
• “Toyota Super Long Life Coolant” (Toyota-Lang-
zeitkühlmittel)
• Gleichermaßen hochwertiges, äthylenglykolhalti-
ges Kühlmittel ohne Silikat-, Amin-, Nitrit- und
Boratverbindungen auf der Grundlage langlebi-
ger, hybrider, organischer Säuren
Verwenden Sie keinesfalls nur reines Wasser.
Zündsystem (Zündkerze)
FabrikatDENSO FC16HR-CY9
Elektrodenabstand0,9 mm
HINWEIS
■ Iridium-Zündkerzen
Verwenden Sie ausschließlich Iridium-Zündkerzen. Stellen Sie keinesfalls den Zünd-
kerzen-Elektrodenabstand ein.

7379-1. Technische Daten
Prius Plug-in Hybrid_OM_OM47F40M_(EM)
9
Technische Daten des Fahrzeugs
*: Bei der Angabe der Füllmenge handelt es sich um einen Richtwert.
Ist ein Wechsel erforderlich, setzen Sie sich mit einem Toyota-Vertragshändler bzw.
einer Toyota-Vertragswerkstatt oder einer anderen zuverlässigen Werkstatt in Ver-
bindung.

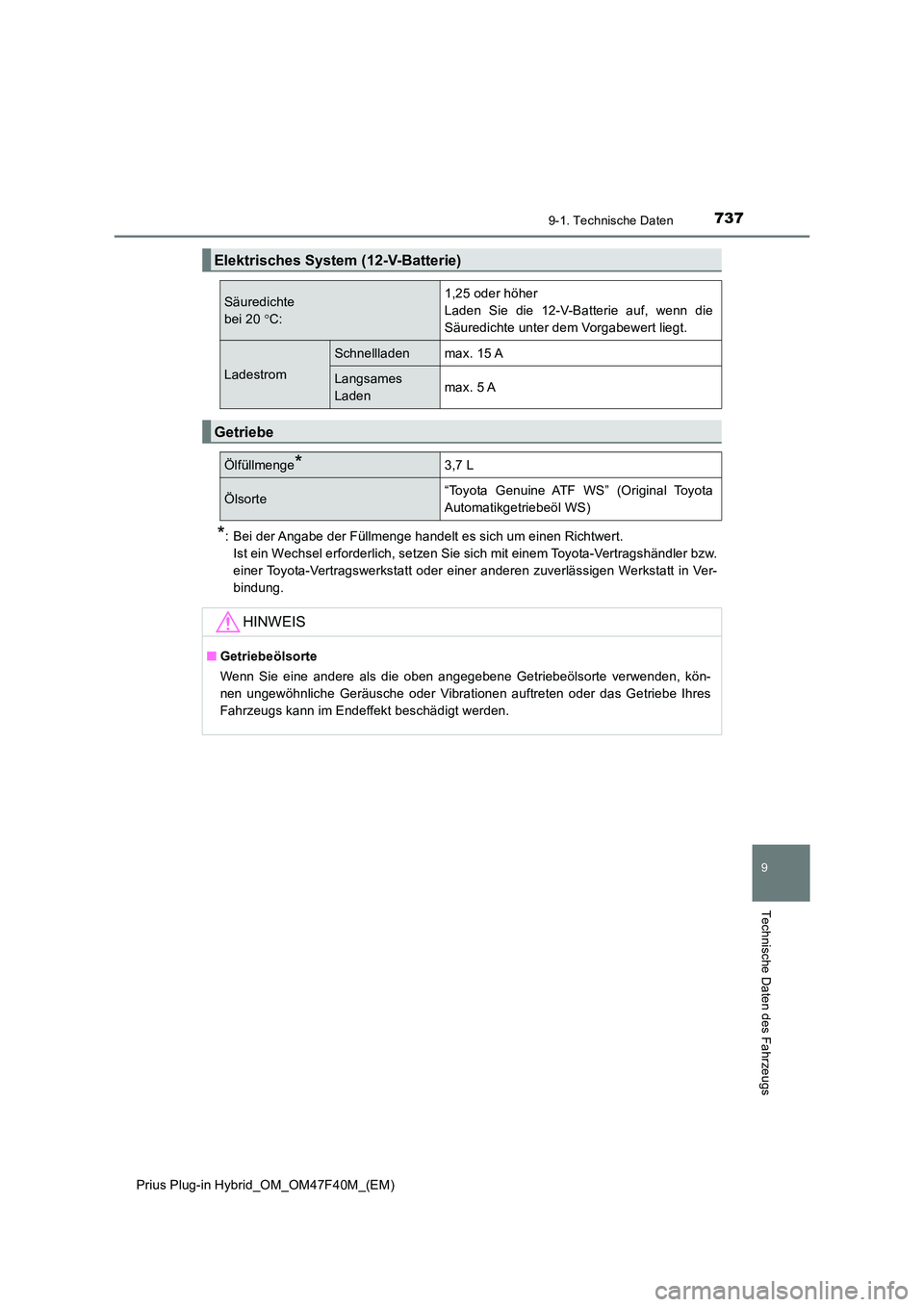

Elektrisches System (12-V-Batterie)
Säuredichte
bei 20 C:
1,25 oder höher
Laden Sie die 12-V-Batterie auf, wenn die
Säuredichte unter dem Vorgabewert liegt.
Ladestrom
Schnellladenmax. 15 A
Langsames
Ladenmax. 5 A
Getriebe
Ölfüllmenge*3,7 L
Ölsorte“Toyota Genuine ATF WS” (Original Toyota
Automatikgetriebeöl WS)
HINWEIS
■ Getriebeölsorte
Wenn Sie eine andere als die oben angegebene Getriebeölsorte verwenden, kön-
nen ungewöhnliche Geräusche oder Vibrationen auftreten oder das Getriebe Ihres
Fahrzeugs kann im Endeffekt beschädigt werden.

7389-1. Technische Daten
Prius Plug-in Hybrid_OM_OM47F40M_(EM)
*1: Pedalrestweg-Mindestwert bei Betätigung mit einer Kraft von 300 N (30,6 kp), wäh-
rend das Hybridsystem in Betrieb ist.
*2: Feststellbremspedalweg bei Betätigung mit einer Kraft von 300 N (30,6 kp).

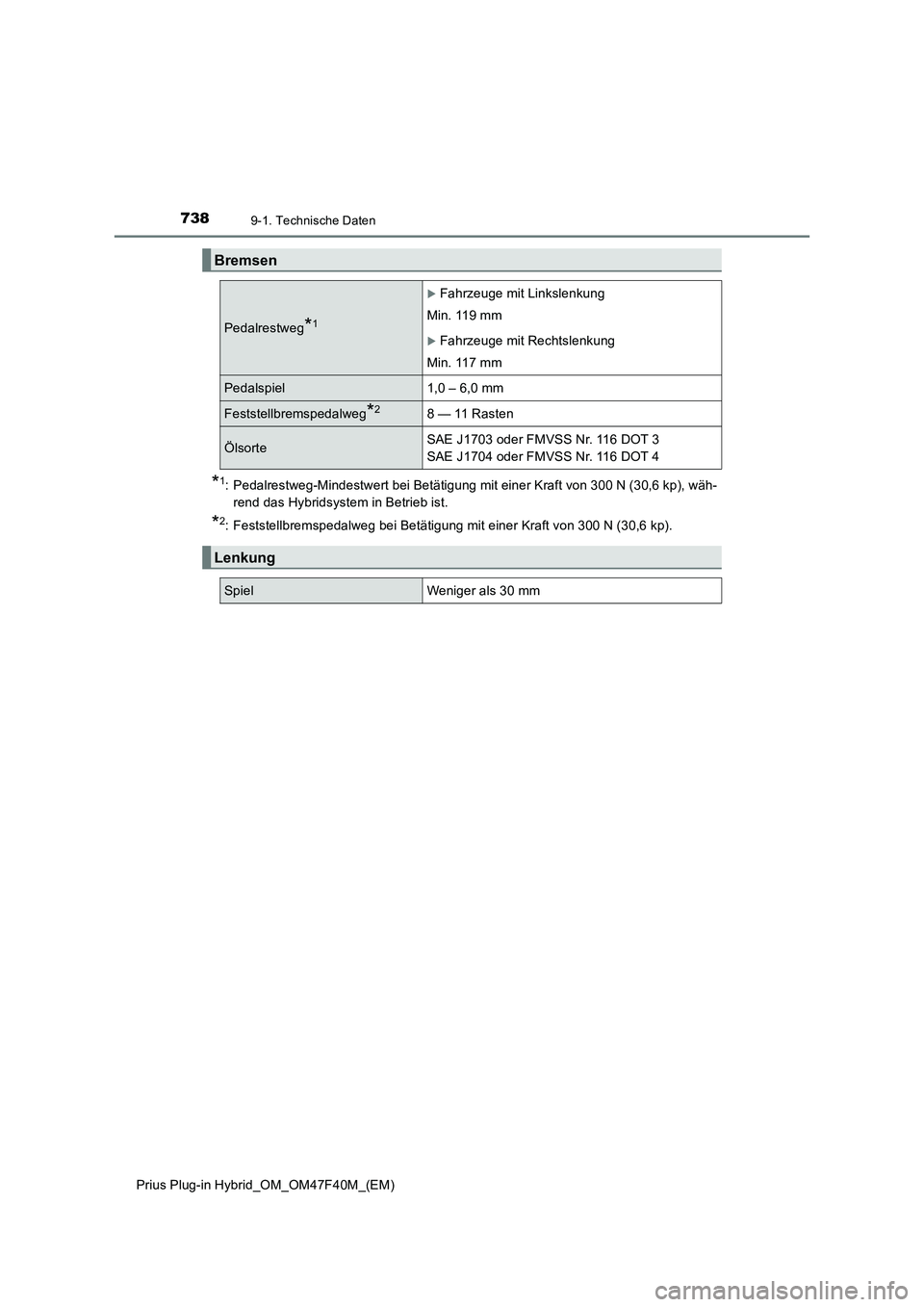

Bremsen
Pedalrestweg*1
Fahrzeuge mit Linkslenkung
Min. 119 mm
Fahrzeuge mit Rechtslenkung
Min. 117 mm
Pedalspiel1,0 – 6,0 mm
Feststellbremspedalweg*28 —11 R a s te n
ÖlsorteSAE J1703 oder FMVSS Nr. 116 DOT 3
SAE J1704 oder FMVSS Nr. 116 DOT 4
Lenkung
SpielWeniger als 30 mm

7399-1. Technische Daten
Prius Plug-in Hybrid_OM_OM47F40M_(EM)
9
Technische Daten des Fahrzeugs
Ty p A
Ty p B

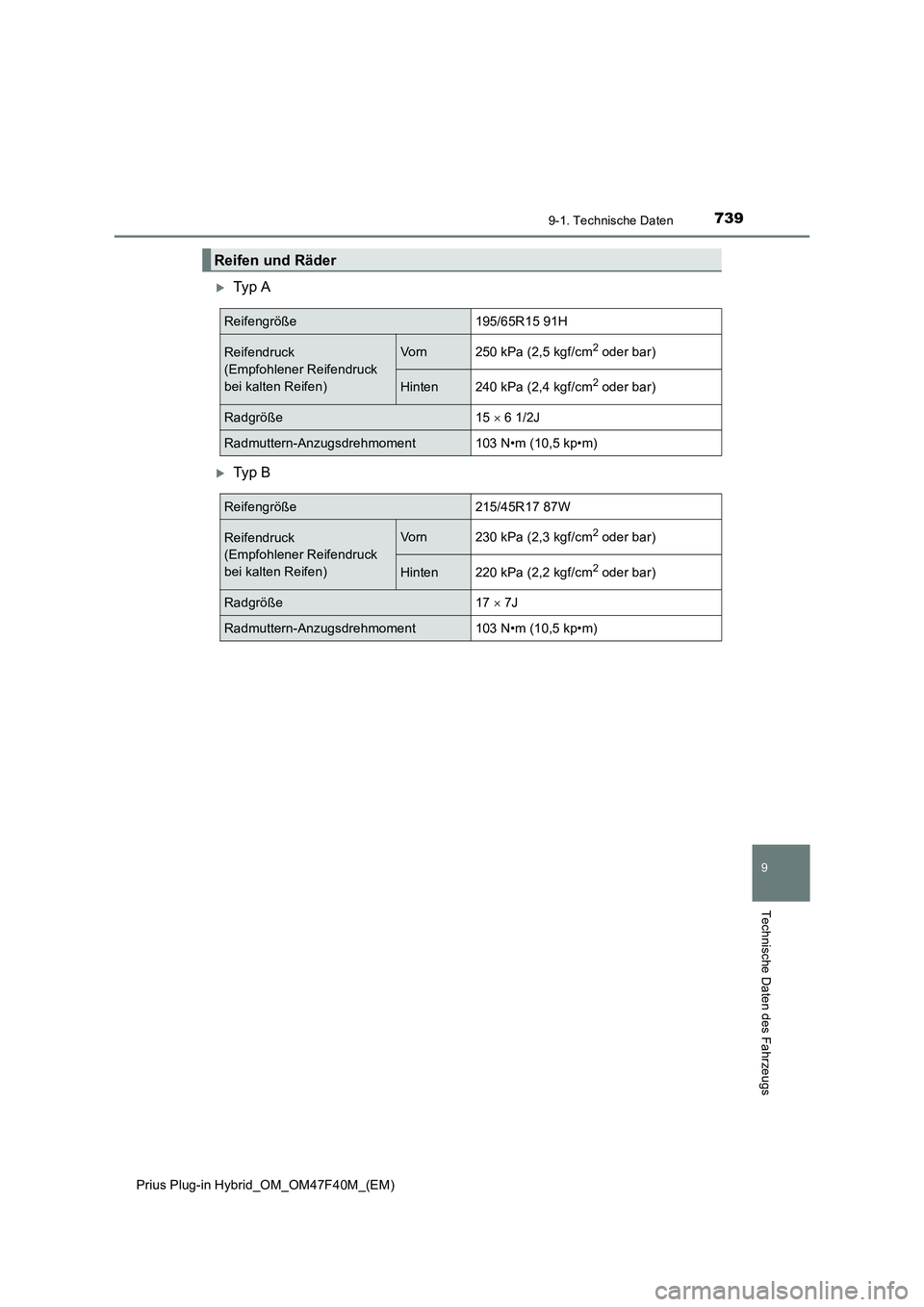

Reifen und Räder
Reifengröße195/65R15 91H
Reifendruck
(Empfohlener Reifendruck
bei kalten Reifen)Vo rn250 kPa (2,5 kgf/cm2 oder bar)
Hinten240 kPa (2,4 kgf/cm2 oder bar)
Radgröße15  6 1/2J
Radmuttern-Anzugsdrehmoment103 N•m (10,5 kp•m)
Reifengröße215/45R17 87W
Reifendruck
(Empfohlener Reifendruck
bei kalten Reifen)Vo rn230 kPa (2,3 kgf/cm2 oder bar)
Hinten220 kPa (2,2 kgf/cm2 oder bar)
Radgröße17  7J
Radmuttern-Anzugsdrehmoment103 N•m (10,5 kp•m)

7409-1. Technische Daten
Prius Plug-in Hybrid_OM_OM47F40M_(EM)

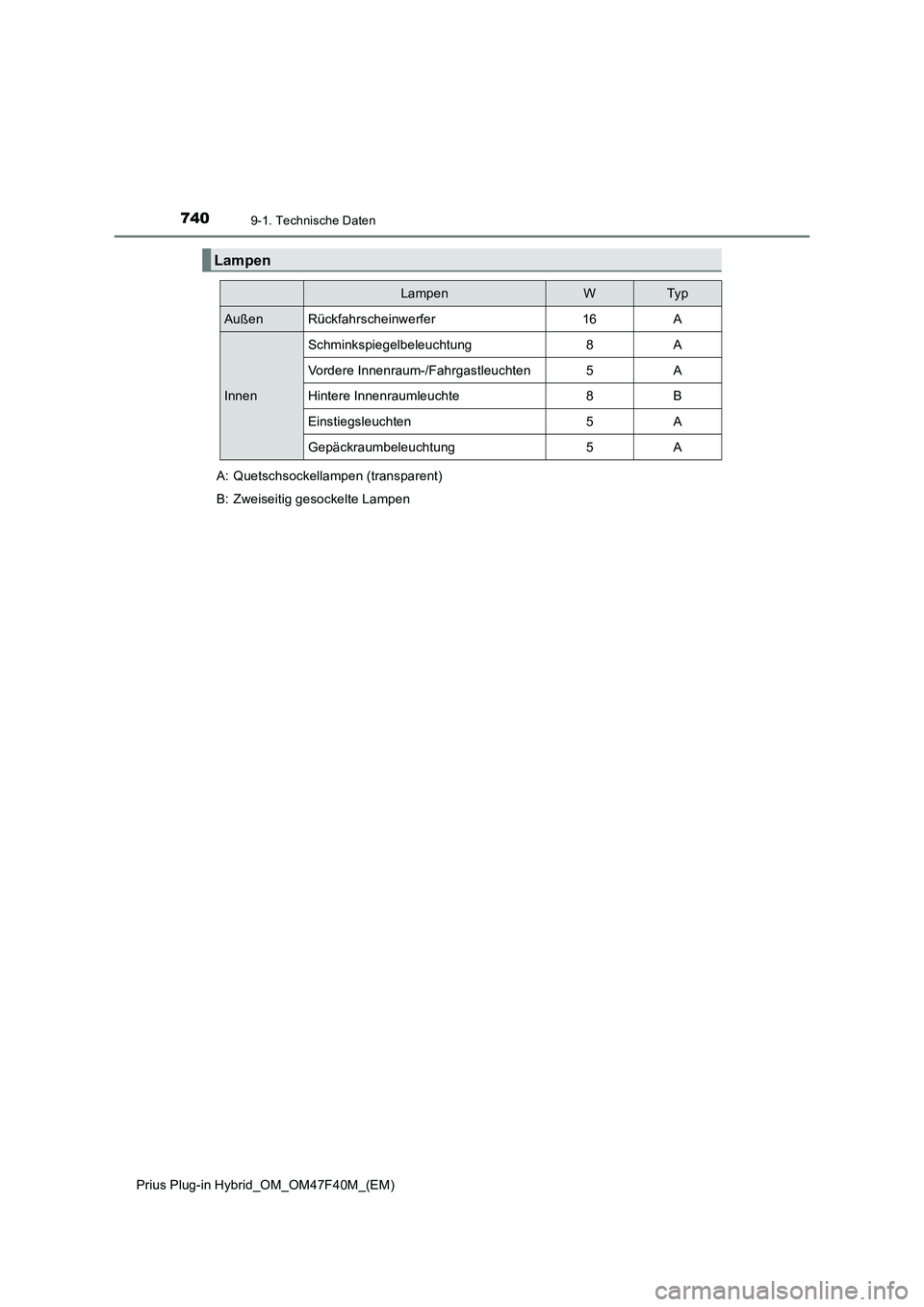

Lampen
LampenWTyp
AußenRückfahrscheinwerfer16A
Innen
Schminkspiegelbeleuchtung8A
Vordere Innenraum-/Fahrgastleuchten5A
Hintere Innenraumleuchte8B
Einstiegsleuchten5A
Gepäckraumbeleuchtung5A
A: Quetschsockellampen (transparent)
B: Zweiseitig gesockelte Lampen

7419-1. Technische Daten
Prius Plug-in Hybrid_OM_OM47F40M_(EM)
9
Technische Daten des Fahrzeugs

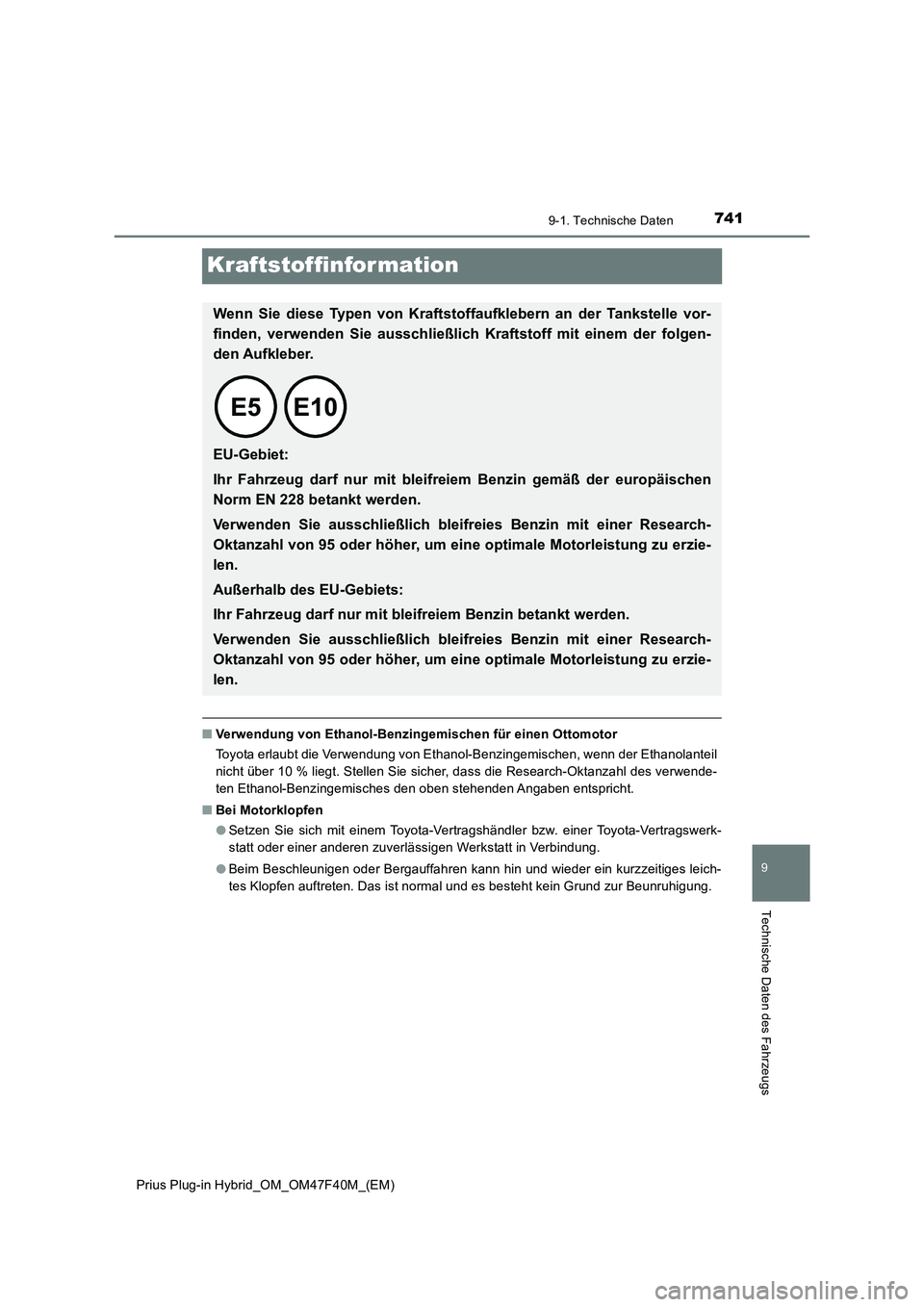

Kraftstoffinformation
■Verwendung von Ethanol-Benzingemischen für einen Ottomotor
Toyota erlaubt die Verwendung von Ethanol-Benzingemischen, wenn der Ethanolanteil
nicht über 10 % liegt. Stellen Sie sicher, dass die Research-Oktanzahl des verwende-
ten Ethanol-Benzingemisches den oben stehenden Angaben entspricht.
■Bei Motorklopfen
●Setzen Sie sich mit einem Toyota-Vertragshändler bzw. einer Toyota-Vertragswerk-
statt oder einer anderen zuverlässigen Werkstatt in Verbindung.
●Beim Beschleunigen oder Bergauffahren kann hin und wieder ein kurzzeitiges leich-
tes Klopfen auftreten. Das ist normal und es besteht kein Grund zur Beunruhigung.
Wenn Sie diese Typen von Kraftstoffaufklebern an der Tankstelle vor-
finden, verwenden Sie ausschließlich Kraftstoff mit einem der folgen-
den Aufkleber.

EU-Gebiet:
Ihr Fahrzeug darf nur mit bleifreiem Benzin gemäß der europäischen
Norm EN 228 betankt werden.
Verwenden Sie ausschließlich bleifreies Benzin mit einer Research-
Oktanzahl von 95 oder höher, um eine optimale Motorleistung zu erzie-
len.
Außerhalb des EU-Gebiets:
Ihr Fahrzeug darf nur mit bleifreiem Benzin betankt werden.
Verwenden Sie ausschließlich bleifreies Benzin mit einer Research-
Oktanzahl von 95 oder höher, um eine optimale Motorleistung zu erzie-
len.

7429-1. Technische Daten
Prius Plug-in Hybrid_OM_OM47F40M_(EM)
HINWEIS
■Hinweis zur Kraftstoffqualität
● Verwenden Sie keine ungeeigneten Kraftstoffe. Bei Verwendung ungeeigneter
Kraftstoffe wird der Motor beschädigt.
● Verwenden Sie kein Benzin mit metallischen Zusätzen, wie Mangan, Eisen oder
Blei, da der Motor oder das Abgasreinigungssystem anderenfalls beschädigt wer-
den kann.
● Fügen Sie dem Kraftstoff keine auf dem Anschlussmarkt erhältlichen Additive zu,
die metallische Zusätze enthalten.
● EU-Gebiet: Tanken Sie keinen Bioethanolkraftstoff, der unter Bezeichnungen wie
“E50” oder “E85” verkauft wird, oder Kraftstoff mit einem hohen Ethanolanteil.
Durch die Verwendung dieser Kraftstoffe wird das Kraftstoffsystem des Fahrzeugs
beschädigt. Setzen Sie sich im Zweifelsfall mit einem Toyota-Vertragshändler bzw.
einer Toyota-Vertragswerkstatt oder einer anderen zuverlässigen Werkstatt in Ver-
bindung.
● Außerhalb des EU-Gebiets: Tanken Sie keinen Bioethanolkraftstoff, der unter
Bezeichnungen wie “E50” oder “E85” verkauft wird, oder Kraftstoff mit einem hohen
Ethanolanteil. Ihr Fahrzeug kann mit Benzin mit einer Beimischung von max. 10 %
Ethanol gefahren werden. Durch die Verwendung von Kraftstoff mit einem Ethano-
lanteil von mehr als 10 % (E10) wird das Kraftstoffsystem des Fahrzeugs beschä-
digt. Es darf nur bei Quellen nachgetankt werden, bei denen Kraftstoffspezifikation
und -qualität garantiert werden können. Setzen Sie sich im Zweifelsfall mit einem
Toyota-Vertragshändler bzw. einer Toyota-Vertragswerkstatt oder einer anderen
zuverlässigen Werkstatt in Verbindung.
● Tanken Sie kein Benzin mit Methanolanteil, z. B. M15, M85 oder M100.
Die Verwendung von Benzin, das Methanol enthält, kann zu Motorschäden oder
einem Ausfall des Motors führen.
■ Hinweis zum Kraftstoff
 S. 104
