2023 TOYOTA PRIUS PLUG-IN HYBRID Betriebsanleitungen (in German)

2633. Kombiinstrument
3
Kombiinstrument
Prius Plug-in Hybrid_OM_OM47F40M_(EM)

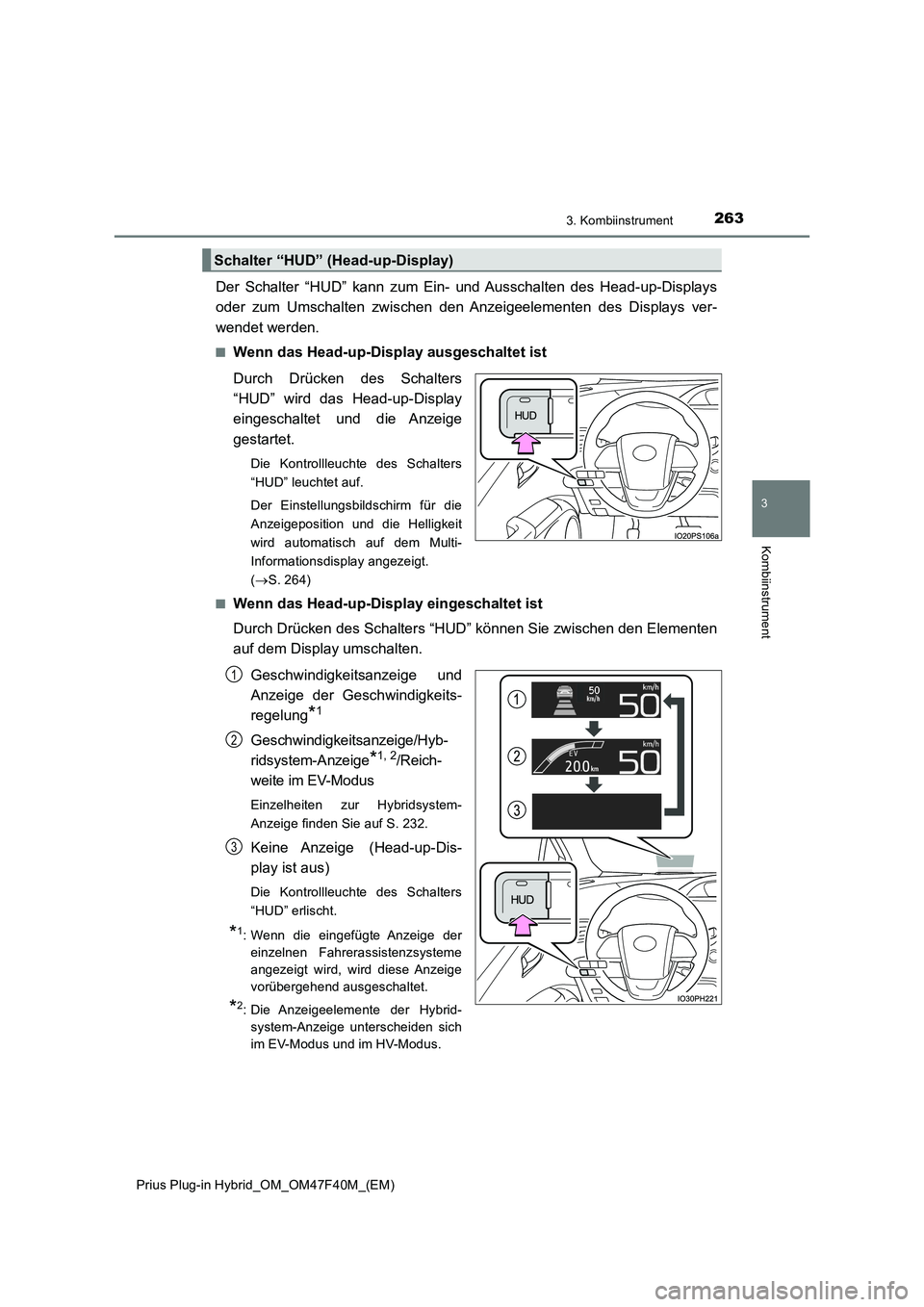

Der Schalter “HUD” kann zum Ein- und Ausschalten des Head-up-Displays
oder zum Umschalten zwischen den Anzeigeelementen des Displays ver-
wendet werden.
■Wenn das Head-up-Display ausgeschaltet ist
Durch Drücken des Schalters
“HUD” wird das Head-up-Display
eingeschaltet und die Anzeige
gestartet.
Die Kontrollleuchte des Schalters
“HUD” leuchtet auf.
Der Einstellungsbildschirm für die
Anzeigeposition und die Helligkeit
wird automatisch auf dem Multi-
Informationsdisplay angezeigt.
(S. 264)
■
Wenn das Head-up-Display eingeschaltet ist
Durch Drücken des Schalters “HUD” können Sie zwischen den Elementen
auf dem Display umschalten.
Geschwindigkeitsanzeige und
Anzeige der Geschwindigkeits-
regelung
*1
Geschwindigkeitsanzeige/Hyb-
ridsystem-Anzeige
*1, 2/Reich-
weite im EV-Modus
Einzelheiten zur Hybridsystem-
Anzeige finden Sie auf S. 232.
Keine Anzeige (Head-up-Dis-
play ist aus)
Die Kontrollleuchte des Schalters
“HUD” erlischt.
*1: Wenn die eingefügte Anzeige der
einzelnen Fahrerassistenzsysteme
angezeigt wird, wird diese Anzeige
vorübergehend ausgeschaltet.
*2: Die Anzeigeelemente der Hybrid-
system-Anzeige unterscheiden sich
im EV-Modus und im HV-Modus.
Schalter “HUD” (Head-up-Display)
1
2
3

2643. Kombiinstrument
Prius Plug-in Hybrid_OM_OM47F40M_(EM)
Zur Verbesserung der Sichtbarkeit des Head-up-Displays können die Anzei-
geposition und die Helligkeit eingestellt werden.
Anzeigen des Einstellungsbildschirms auf dem Multi-Informationsdisplay.
Wenn das Head-up-Display eingeschaltet ist:
Wählen Sie auf dem Bildschirm des Multi-Informations-
displays und drücken Sie anschließend . (S. 253)
Wenn das Head-up-Display ausgeschaltet ist:
Wenn Sie den Schalter “HUD” drücken, wird automatisch der Einstellungs-
bildschirm für das Head-up-Display angezeigt.
*1
Wenn ca. 6 Sekunden*2 lang keine Einstellung vorgenommen wird, kehrt das
Multi-Informationsdisplay automatisch zum vorherigen Bildschirm zurück.
Einstellen der Anzeigeposition und der Helligkeit mithilfe der Instrumenten-
schalter
Drücken Sie oder , um die
Position des Head-up-Displays zu
ändern.
Drücken Sie oder , um die Hel-
ligkeit des Head-up-Displays zu
ändern.
Wenn Sie drücken, kehrt das Multi-
Informationsdisplay zum vorherigen
Bildschirm zurück.
*1: Diese Funktion kann deaktiviert werden. (S. 257)
*2: Es kann sein, dass der Einstellungsbildschirm plötzlich ausgeblendet wird, wenn er
durch eine auf dem Display angezeigte Warnmeldung unterbrochen wird.
Einstellung der Anzeigeposition und der Helligkeit
1
2

2653. Kombiinstrument
3
Kombiinstrument
Prius Plug-in Hybrid_OM_OM47F40M_(EM)■

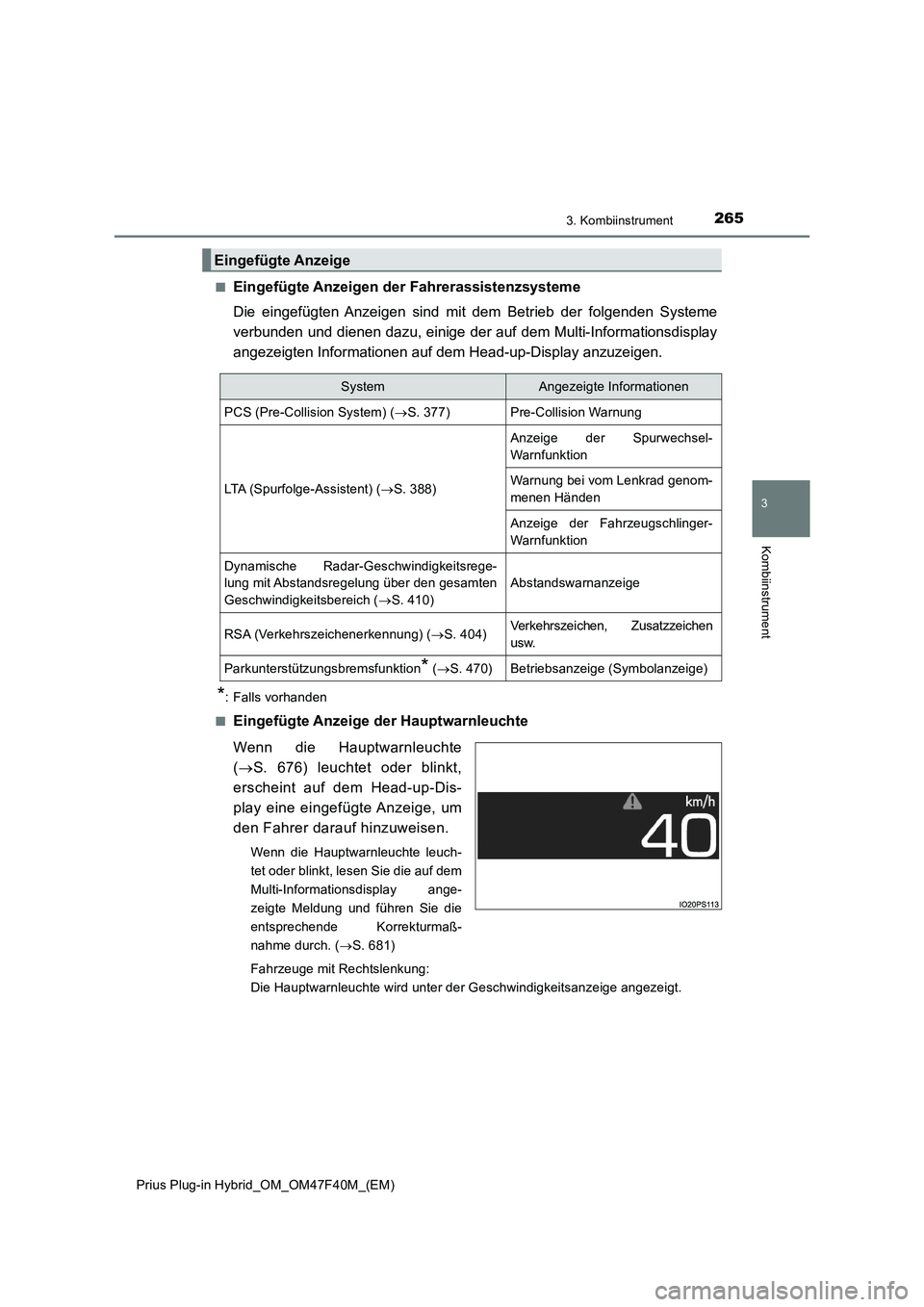

Eingefügte Anzeigen der Fahrerassistenzsysteme
Die eingefügten Anzeigen sind mit dem Betrieb der folgenden Systeme
verbunden und dienen dazu, einige der auf dem Multi-Informationsdisplay
angezeigten Informationen auf dem Head-up-Display anzuzeigen.
*: Falls vorhanden
■
Eingefügte Anzeige der Hauptwarnleuchte
Wenn die Hauptwarnleuchte
(S. 676) leuchtet oder blinkt,
erscheint auf dem Head-up-Dis-
play eine eingefügte Anzeige, um
den Fahrer darauf hinzuweisen.
Wenn die Hauptwarnleuchte leuch-
tet oder blinkt, lesen Sie die auf dem
Multi-Informationsdisplay ange-
zeigte Meldung und führen Sie die
entsprechende Korrekturmaß-
nahme durch. (S. 681)
Fahrzeuge mit Rechtslenkung:
Die Hauptwarnleuchte wird unter der Geschwindigkeitsanzeige angezeigt.
Eingefügte Anzeige
SystemAngezeigte Informationen
PCS (Pre-Collision System) (S. 377)Pre-Collision Warnung
LTA (Spurfolge-Assistent) (S. 388)
Anzeige der Spurwechsel-
Warnfunktion
Warnung bei vom Lenkrad genom-
menen Händen
Anzeige der Fahrzeugschlinger-
Warnfunktion
Dynamische Radar-Geschwindigkeitsrege-
lung mit Abstandsregelung über den gesamten
Geschwindigkeitsbereich (S. 410)
Abstandswarnanzeige
RSA (Verkehrszeichenerkennung) (S. 404)Verkehrszeichen, Zusatzzeichen
usw.
Parkunterstützungsbremsfunktion* (S. 470)Betriebsanzeige (Symbolanzeige)

2663. Kombiinstrument
Prius Plug-in Hybrid_OM_OM47F40M_(EM)
■Aktivieren/Deaktivieren des Head-up-Displays
Wenn Sie das Head-up-Display mit dem Schalter “HUD” ausschalten, wird es erst wie-
der angezeigt, wenn Sie das Head-up-Display wieder mit dem Schalter “HUD” ein-
schalten. (Der Betrieb des Head-up-Displays ist nicht mit dem Start-Schalter
verbunden.)
■Anzeigehelligkeit
●Die Helligkeit des Head-up-Displays wird automatisch entsprechend dem Betriebs-
status der Scheinwerfer (ein/aus) und der Helligkeit der Umgebung angepasst.
●Wenn die Helligkeit des Head-up-Displays auf eine bestimmte Stufe oder noch weiter
erhöht wurde, verdunkelt sich die Anzeige automatisch, wenn das Fahrzeug ange-
halten wird. Sobald das Fahrzeug anfährt und eine Geschwindigkeit von mindestens
ca. 5 km/h erreicht, wechselt die Anzeige wieder automatisch zur vorherigen Hellig-
keit.
■Geschwindigkeitsanzeige
In extrem kalten Umgebungen kann es sein, dass die Anzeige des Tachometers und
die auf dem Head-up-Display angezeigte Geschwindigkeit leicht voneinander abwei-
chen.
■Head-up-Display
Das Head-up-Display erscheint möglicherweise dunkel und schwer lesbar, wenn es
durch eine Sonnenbrille, insbesondere eine polarisierte Sonnenbrille, betrachtet wird.
■Wenn die 12-V-Batterie abgeklemmt wird
Die individuell angepassten Einstellungen für das Head-up-Display werden zurückge-
setzt.

2673. Kombiinstrument
3
Kombiinstrument
Prius Plug-in Hybrid_OM_OM47F40M_(EM)

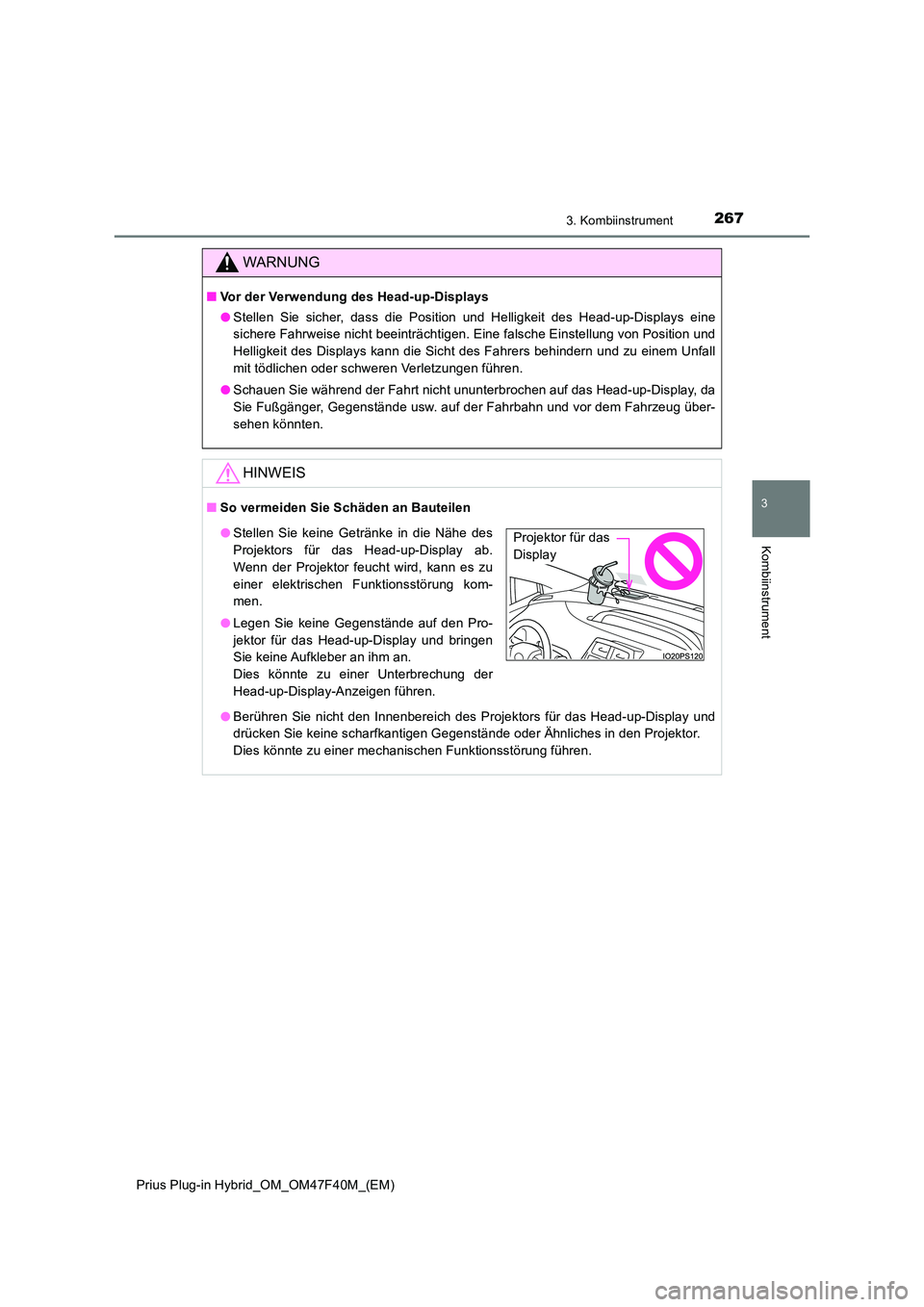

WARNUNG
■Vor der Verwendung des Head-up-Displays
● Stellen Sie sicher, dass die Position und Helligkeit des Head-up-Displays eine
sichere Fahrweise nicht beeinträchtigen. Eine falsche Einstellung von Position und
Helligkeit des Displays kann die Sicht des Fahrers behindern und zu einem Unfall
mit tödlichen oder schweren Verletzungen führen.
● Schauen Sie während der Fahrt nicht ununterbrochen auf das Head-up-Display, da
Sie Fußgänger, Gegenstände usw. auf der Fahrbahn und vor dem Fahrzeug über-
sehen könnten.
HINWEIS
■ So vermeiden Sie Schäden an Bauteilen
● Berühren Sie nicht den Innenbereich des Projektors für das Head-up-Display und
drücken Sie keine scharfkantigen Gegenstände oder Ähnliches in den Projektor.
Dies könnte zu einer mechanischen Funktionsstörung führen.
● Stellen Sie keine Getränke in die Nähe des
Projektors für das Head-up-Display ab.
Wenn der Projektor feucht wird, kann es zu
einer elektrischen Funktionsstörung kom-
men.
● Legen Sie keine Gegenstände auf den Pro-
jektor für das Head-up-Display und bringen
Sie keine Aufkleber an ihm an.
Dies könnte zu einer Unterbrechung der
Head-up-Display-Anzeigen führen.
Projektor für das
Display

2683. Kombiinstrument
Prius Plug-in Hybrid_OM_OM47F40M_(EM)

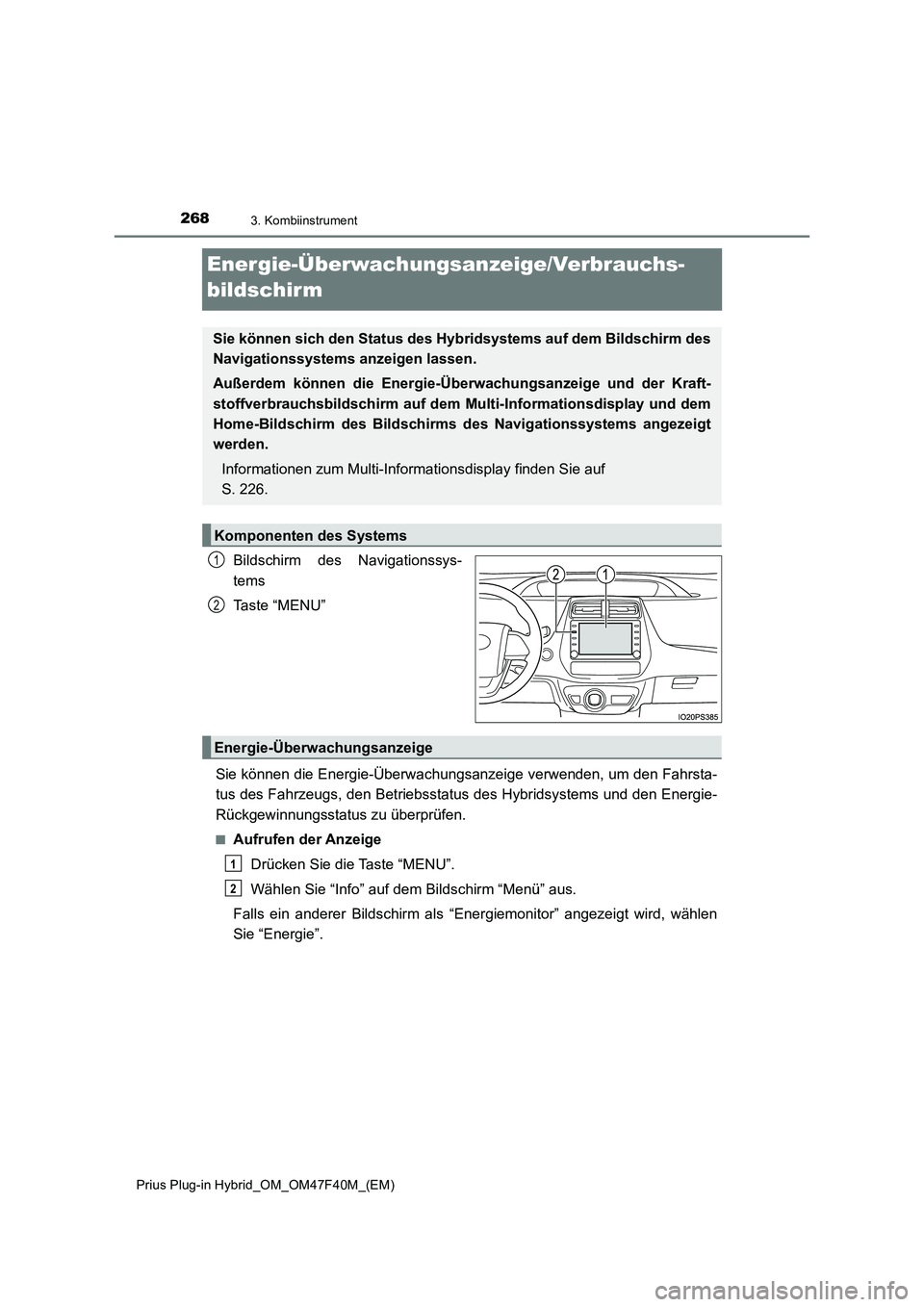

Energie-Überwachungsanzeige/Verbrauchs-
bildschirm
Bildschirm des Navigationssys-
tems
Ta s t e “ M E N U ”
Sie können die Energie-Überwachungsanzeige verwenden, um den Fahrsta-
tus des Fahrzeugs, den Betriebsstatus des Hybridsystems und den Energie-
Rückgewinnungsstatus zu überprüfen.
■Aufrufen der Anzeige
Drücken Sie die Taste “MENU”.
Wählen Sie “Info” auf dem Bildschirm “Menü” aus.
Falls ein anderer Bildschirm als “Energiemonitor” angezeigt wird, wählen
Sie “Energie”.
Sie können sich den Status des Hybridsystems auf dem Bildschirm des
Navigationssystems anzeigen lassen.
Außerdem können die Energie-Überwachungsanzeige und der Kraft-
stoffverbrauchsbildschirm auf dem Multi-Informationsdisplay und dem
Home-Bildschirm des Bildschirms des Navigationssystems angezeigt
werden.
Informationen zum Multi-Informationsdisplay finden Sie auf
S. 226.
Komponenten des Systems
1
2
Energie-Überwachungsanzeige
1
2

2693. Kombiinstrument
3
Kombiinstrument
Prius Plug-in Hybrid_OM_OM47F40M_(EM)■

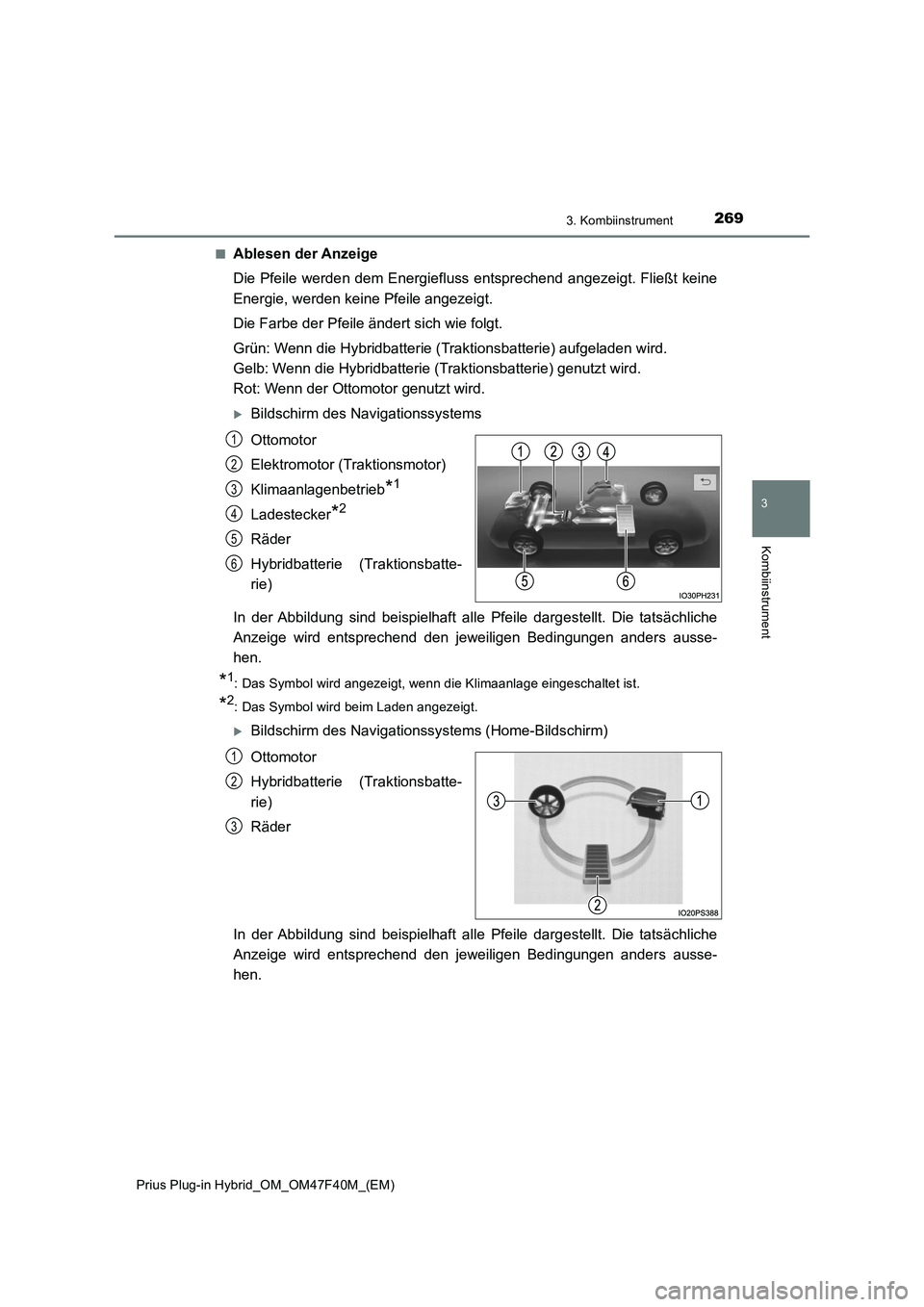

Ablesen der Anzeige
Die Pfeile werden dem Energiefluss entsprechend angezeigt. Fließt keine
Energie, werden keine Pfeile angezeigt.
Die Farbe der Pfeile ändert sich wie folgt.
Grün: Wenn die Hybridbatterie (Traktionsbatterie) aufgeladen wird.
Gelb: Wenn die Hybridbatterie (Traktionsbatterie) genutzt wird.
Rot: Wenn der Ottomotor genutzt wird.
Bildschirm des Navigationssystems
Ottomotor
Elektromotor (Traktionsmotor)
Klimaanlagenbetrieb
*1
Ladestecker*2
Räder
Hybridbatterie (Traktionsbatte-
rie)
In der Abbildung sind beispielhaft alle Pfeile dargestellt. Die tatsächliche
Anzeige wird entsprechend den jeweiligen Bedingungen anders ausse-
hen.
*1
: Das Symbol wird angezeigt, wenn die Klimaanlage eingeschaltet ist.
*2
: Das Symbol wird beim Laden angezeigt.
Bildschirm des Navigationssystems (Home-Bildschirm)
Ottomotor
Hybridbatterie (Traktionsbatte-
rie)
Räder
In der Abbildung sind beispielhaft alle Pfeile dargestellt. Die tatsächliche
Anzeige wird entsprechend den jeweiligen Bedingungen anders ausse-
hen.
1
2
3
4
5
6
1
2
3

2703. Kombiinstrument
Prius Plug-in Hybrid_OM_OM47F40M_(EM)

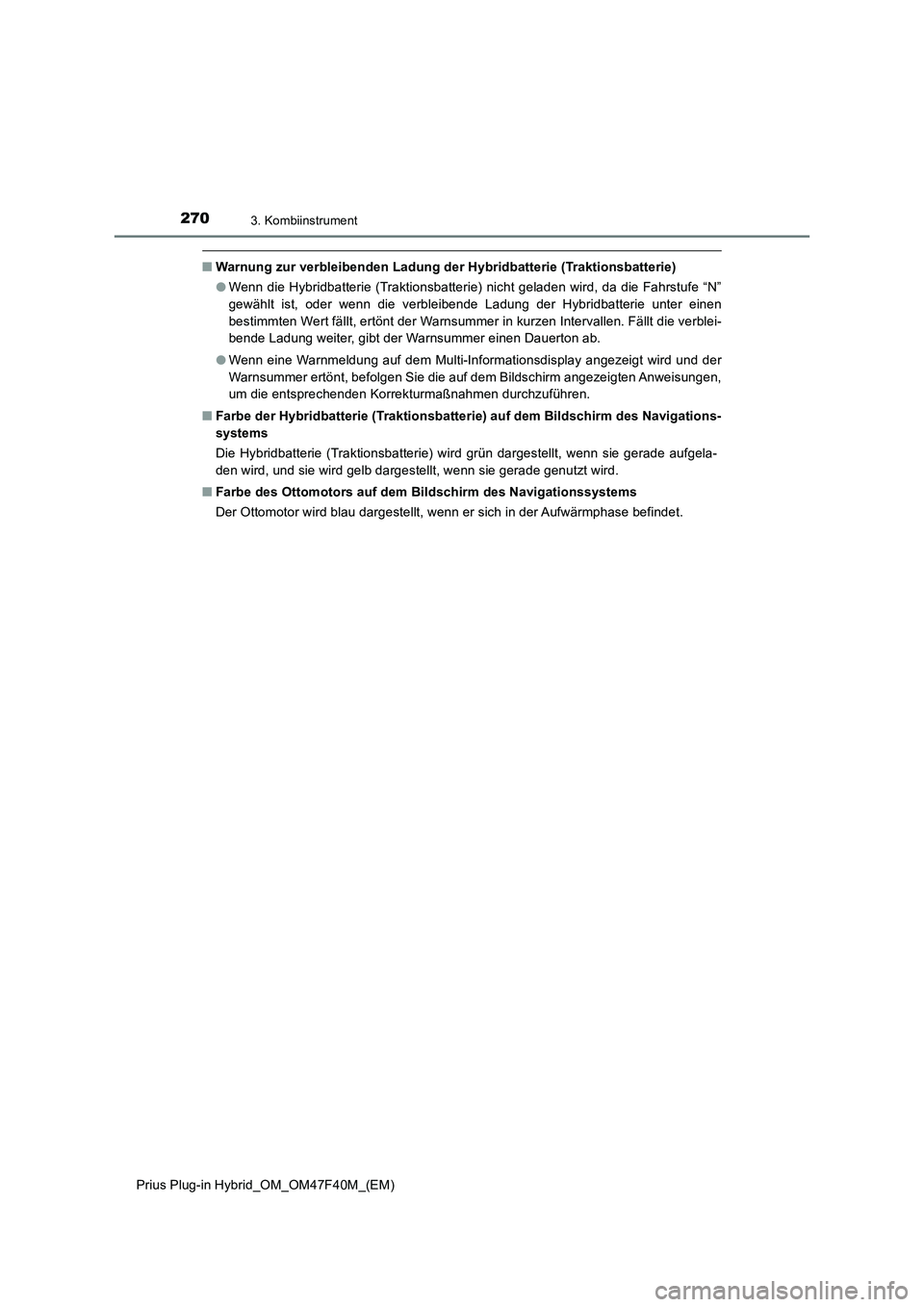

■Warnung zur verbleibenden Ladung der Hybridbatterie (Traktionsbatterie)
●Wenn die Hybridbatterie (Traktionsbatterie) nicht geladen wird, da die Fahrstufe “N”
gewählt ist, oder wenn die verbleibende Ladung der Hybridbatterie unter einen
bestimmten Wert fällt, ertönt der Warnsummer in kurzen Intervallen. Fällt die verblei-
bende Ladung weiter, gibt der Warnsummer einen Dauerton ab.
●Wenn eine Warnmeldung auf dem Multi-Informationsdisplay angezeigt wird und der
Warnsummer ertönt, befolgen Sie die auf dem Bildschirm angezeigten Anweisungen,
um die entsprechenden Korrekturmaßnahmen durchzuführen.
■Farbe der Hybridbatterie (Traktionsbatterie) auf dem Bildschirm des Navigations-
systems
Die Hybridbatterie (Traktionsbatterie) wird grün dargestellt, wenn sie gerade aufgela-
den wird, und sie wird gelb dargestellt, wenn sie gerade genutzt wird.
■Farbe des Ottomotors auf dem Bildschirm des Navigationssystems
Der Ottomotor wird blau dargestellt, wenn er sich in der Aufwärmphase befindet.
