2023 TOYOTA PRIUS PLUG-IN HYBRID Betriebsanleitungen (in German)

1352-2. Laden
2
Plug-in-Hybridsystem
Prius Plug-in Hybrid_OM_OM47F40M_(EM)

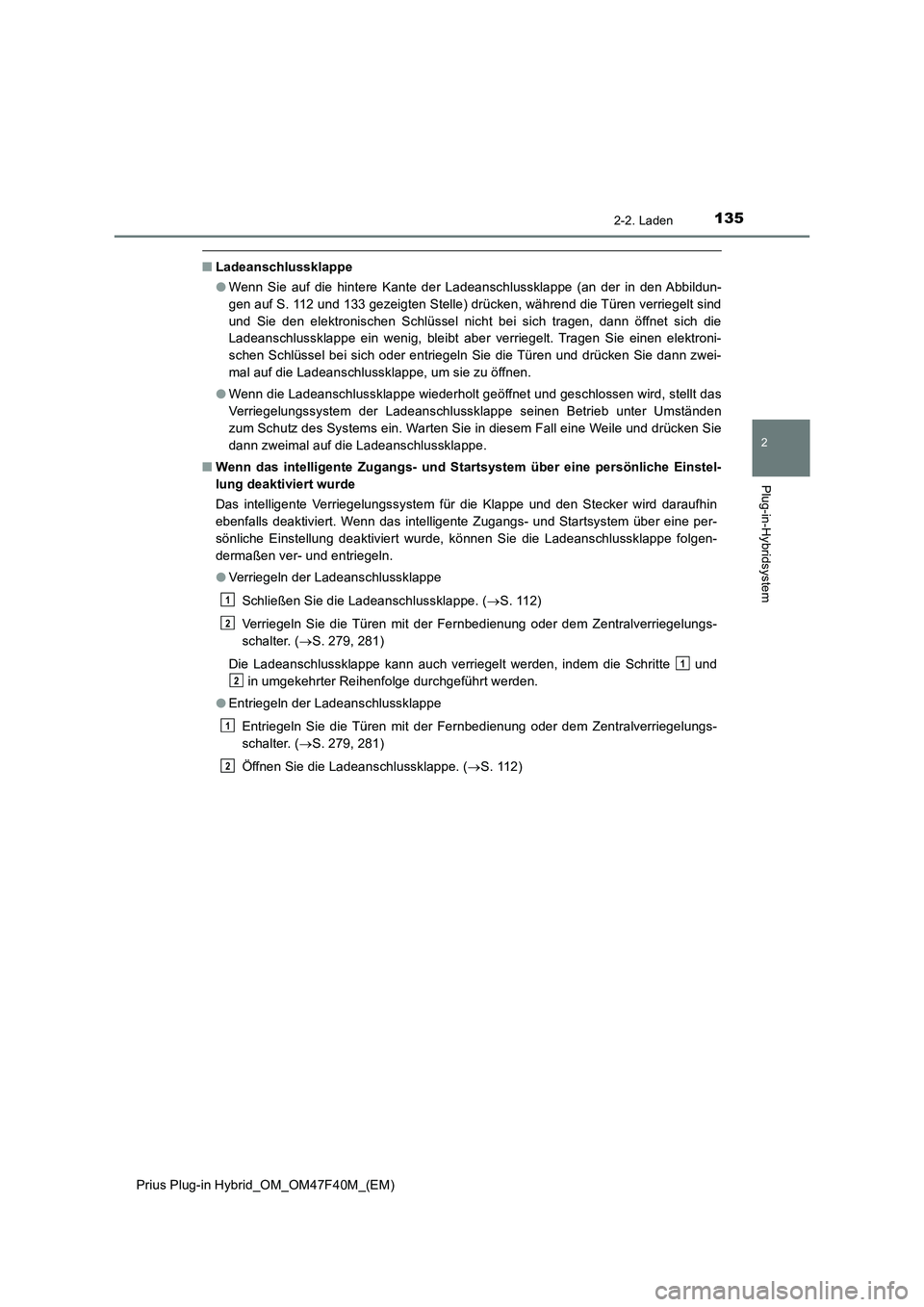

■Ladeanschlussklappe
●Wenn Sie auf die hintere Kante der Ladeanschlussklappe (an der in den Abbildun-
gen auf S. 112 und 133 gezeigten Stelle) drücken, während die Türen verriegelt sind
und Sie den elektronischen Schlüssel nicht bei sich tragen, dann öffnet sich die
Ladeanschlussklappe ein wenig, bleibt aber verriegelt. Tragen Sie einen elektroni-
schen Schlüssel bei sich oder entriegeln Sie die Türen und drücken Sie dann zwei-
mal auf die Ladeanschlussklappe, um sie zu öffnen.
●Wenn die Ladeanschlussklappe wiederholt geöffnet und geschlossen wird, stellt das
Verriegelungssystem der Ladeanschlussklappe seinen Betrieb unter Umständen
zum Schutz des Systems ein. Warten Sie in diesem Fall eine Weile und drücken Sie
dann zweimal auf die Ladeanschlussklappe.
■Wenn das intelligente Zugangs- und Startsystem über eine persönliche Einstel-
lung deaktiviert wurde
Das intelligente Verriegelungssystem für die Klappe und den Stecker wird daraufhin
ebenfalls deaktiviert. Wenn das intelligente Zugangs- und Startsystem über eine per-
sönliche Einstellung deaktiviert wurde, können Sie die Ladeanschlussklappe folgen-
dermaßen ver- und entriegeln.
●Verriegeln der Ladeanschlussklappe
Schließen Sie die Ladeanschlussklappe. (S. 112)
Verriegeln Sie die Türen mit der Fernbedienung oder dem Zentralverriegelungs-
schalter. (S. 279, 281)
Die Ladeanschlussklappe kann auch verriegelt werden, indem die Schritte und
in umgekehrter Reihenfolge durchgeführt werden.
●Entriegeln der Ladeanschlussklappe
Entriegeln Sie die Türen mit der Fernbedienung oder dem Zentralverriegelungs-
schalter. (S. 279, 281)
Öffnen Sie die Ladeanschlussklappe. (S. 112)
1
2
1
2
1
2

1362-2. Laden

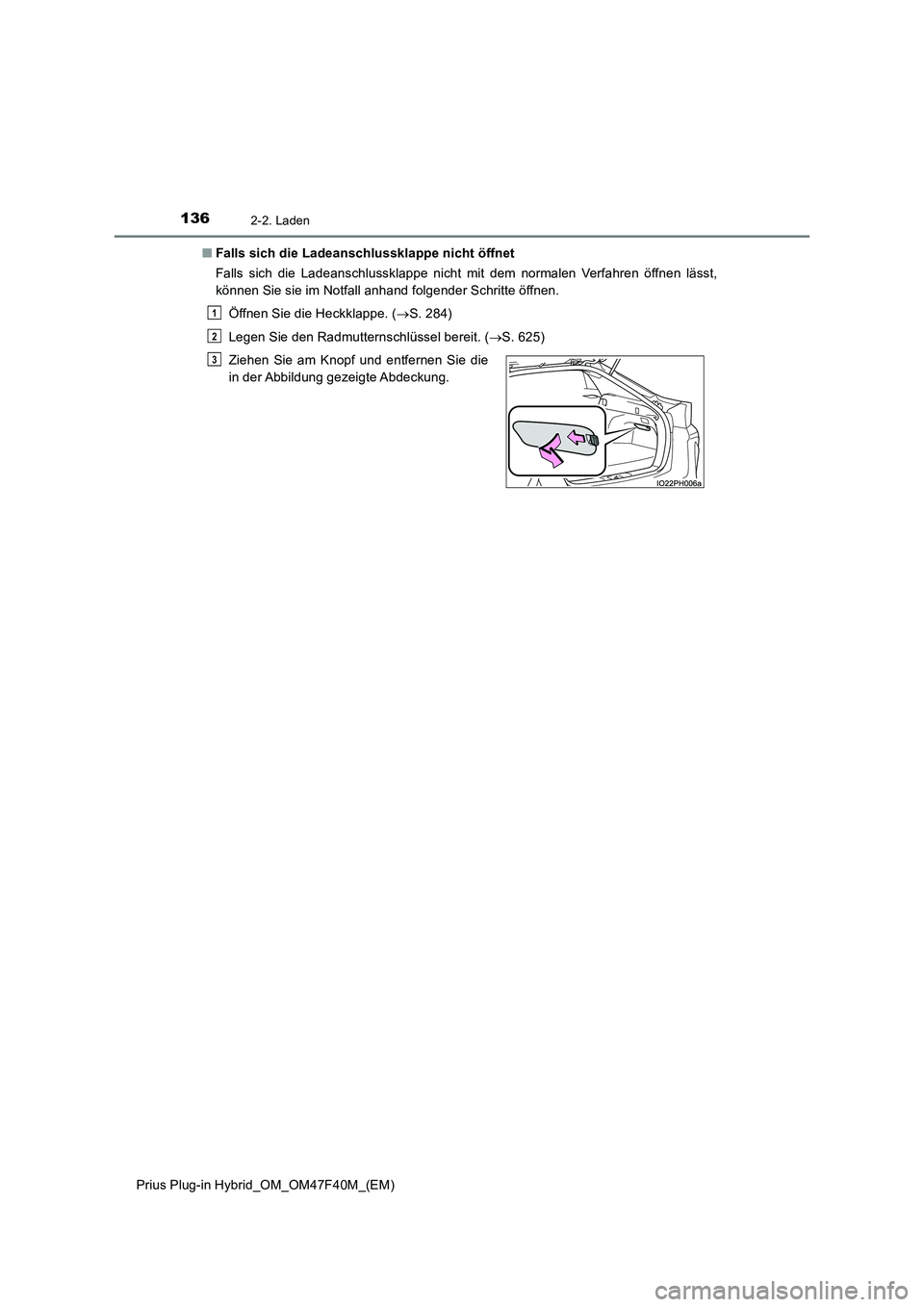

Prius Plug-in Hybrid_OM_OM47F40M_(EM)■Falls sich die Ladeanschlussklappe nicht öffnet
Falls sich die Ladeanschlussklappe nicht mit dem normalen Verfahren öffnen lässt,
können Sie sie im Notfall anhand folgender Schritte öffnen.
Öffnen Sie die Heckklappe. (S. 284)
Legen Sie den Radmutternschlüssel bereit. (S. 625)
Ziehen Sie am Knopf und entfernen Sie die
in der Abbildung gezeigte Abdeckung.
1
2
3

1372-2. Laden
2
Plug-in-Hybridsystem
Prius Plug-in Hybrid_OM_OM47F40M_(EM)
Setzen Sie den Radmutternschlüssel wie in der Abbildung gezeigt ein.
Drücken Sie auf die Mitte der hinteren Kante der Ladeanschlussklappe, um die
Klappe zu öffnen. ( S. 112)
Bei diesem Entriegelungsverfahren handelt es sich um eine vorübergehende Korrek-
turmaßnahme, die nur für Notfälle gedacht ist. Besteht das Problem weiterhin, lassen
Sie das Fahrzeug sofort von einem Toyota-Vertragshändler bzw. einer Toyota-Ver-
tragswerkstatt oder einer anderen zuverlässigen Werkstatt überprüfen.
Führen Sie das Ende des Radmuttern-
schlüssels in die Aussparung des Abde-
ckungsanbringungsbereichs ein.
Legen Sie den L-förmig gebogenen Teil
des Radmutternschlüssels vorübergehend
dort ab, wo er den Gepäckraumboden
berührt.
(Positionieren Sie den Radmutternschlüs-
sel so, dass er sich rechtwinklig zur
Arbeitsöffnung befindet.)
Schieben Sie den Radmutternschlüssel von
der in Schritt hergestellten Position aus
nach oben in das Fahrzeug.
Wenn Sie auf den Notfall-Entriegelungshe-
bel im Inneren der Arbeitsöffnung drücken,
wird die Ladeanschlussklappe entriegelt.
4
1
2
5
4
6

1382-2. Laden
Prius Plug-in Hybrid_OM_OM47F40M_(EM)

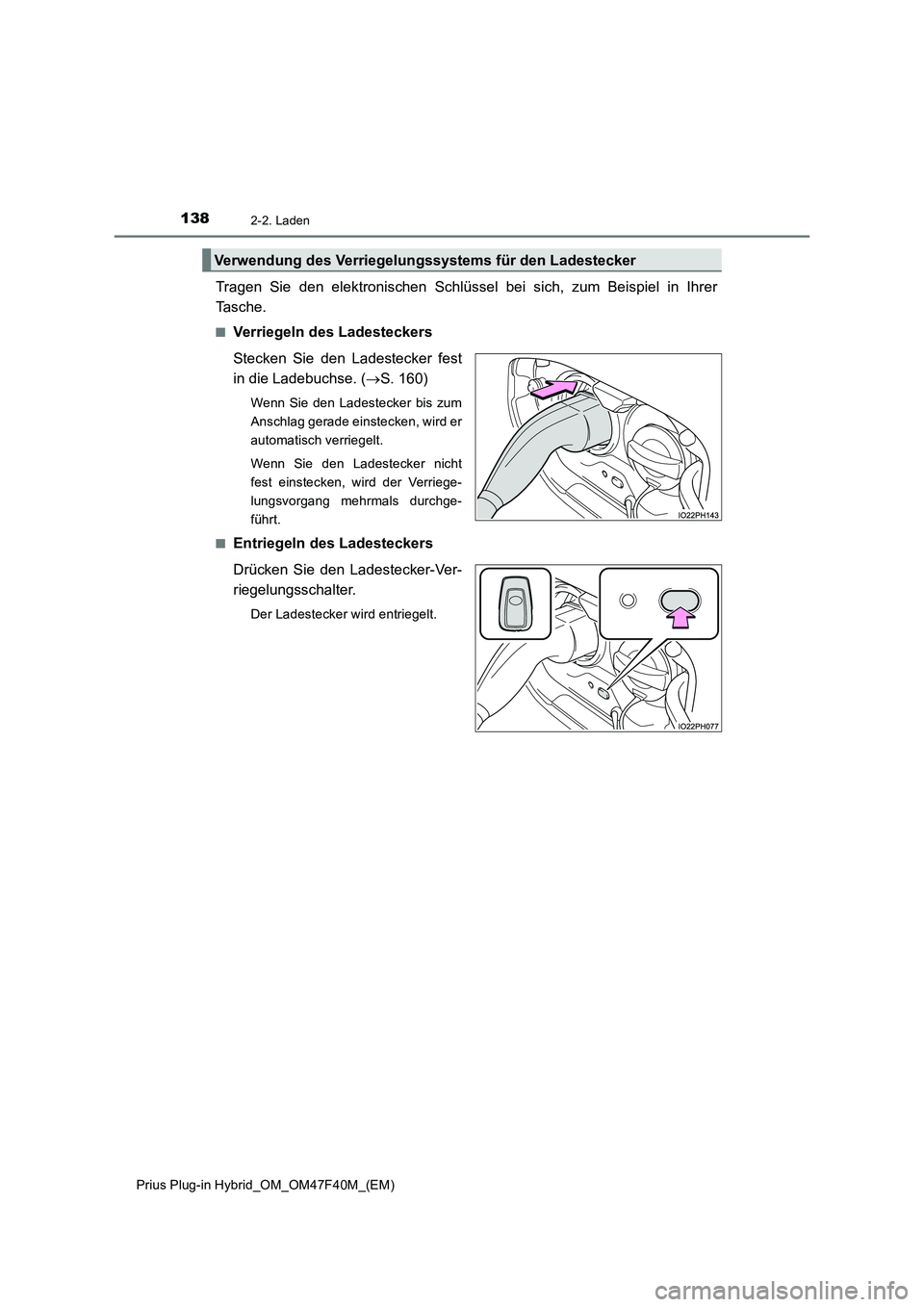

Tragen Sie den elektronischen Schlüssel bei sich, zum Beispiel in Ihrer
Tasche.
■Verriegeln des Ladesteckers
Stecken Sie den Ladestecker fest
in die Ladebuchse. (S. 160)
Wenn Sie den Ladestecker bis zum
Anschlag gerade einstecken, wird er
automatisch verriegelt.
Wenn Sie den Ladestecker nicht
fest einstecken, wird der Verriege-
lungsvorgang mehrmals durchge-
führt.
■
Entriegeln des Ladesteckers
Drücken Sie den Ladestecker-Ver-
riegelungsschalter.
Der Ladestecker wird entriegelt.
Verwendung des Verriegelungssystems für den Ladestecker

1392-2. Laden
2
Plug-in-Hybridsystem
Prius Plug-in Hybrid_OM_OM47F40M_(EM)

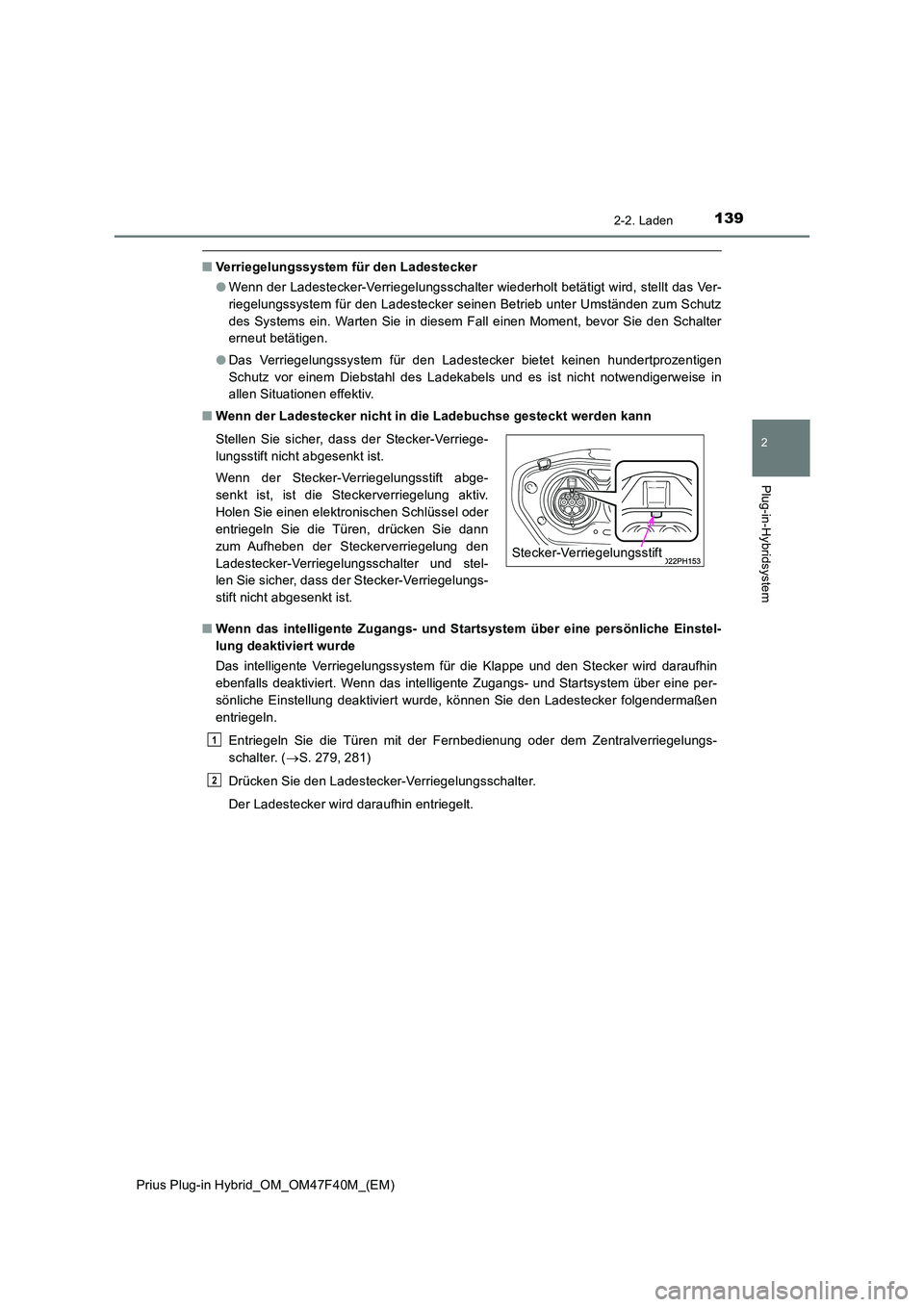

■Verriegelungssystem für den Ladestecker
● Wenn der Ladestecker-Verriegelungsschalter wiederholt betätigt wird, stellt das Ver-
riegelungssystem für den Ladestecker seinen Betrieb unter Umständen zum Schutz
des Systems ein. Warten Sie in diesem Fall einen Moment, bevor Sie den Schalter
erneut betätigen.
● Das Verriegelungssystem für den Ladestecker bietet keinen hundertprozentigen
Schutz vor einem Diebstahl des Ladekabels und es ist nicht notwendigerweise in
allen Situationen effektiv.
■ Wenn der Ladestecker nicht in die Ladebuchse gesteckt werden kann
■ Wenn das intelligente Zugangs- und Startsystem über eine persönliche Einstel-
lung deaktiviert wurde
Das intelligente Verriegelungssystem für die Klappe und den Stecker wird daraufhin
ebenfalls deaktiviert. Wenn das intelligente Zugangs- und Startsystem über eine per-
sönliche Einstellung deaktiviert wurde, können Sie den Ladestecker folgendermaßen
entriegeln.
Entriegeln Sie die Türen mit der Fernbedienung oder dem Zentralverriegelungs-
schalter. ( S. 279, 281)
Drücken Sie den Ladestecker-Verriegelungsschalter.
Der Ladestecker wird daraufhin entriegelt.
Stellen Sie sicher, dass der Stecker-Verriege-
lungsstift nicht abgesenkt ist.
Wenn der Stecker-Verriegelungsstift abge-
senkt ist, ist die Steckerverriegelung aktiv.
Holen Sie einen elektronischen Schlüssel oder
entriegeln Sie die Türen, drücken Sie dann
zum Aufheben der Steckerverriegelung den
Ladestecker-Verriegelungsschalter und stel-
len Sie sicher, dass der Stecker-Verriegelungs-
stift nicht abgesenkt ist.
Stecker-Verriegelungsstift
1
2

1402-2. Laden
Prius Plug-in Hybrid_OM_OM47F40M_(EM)

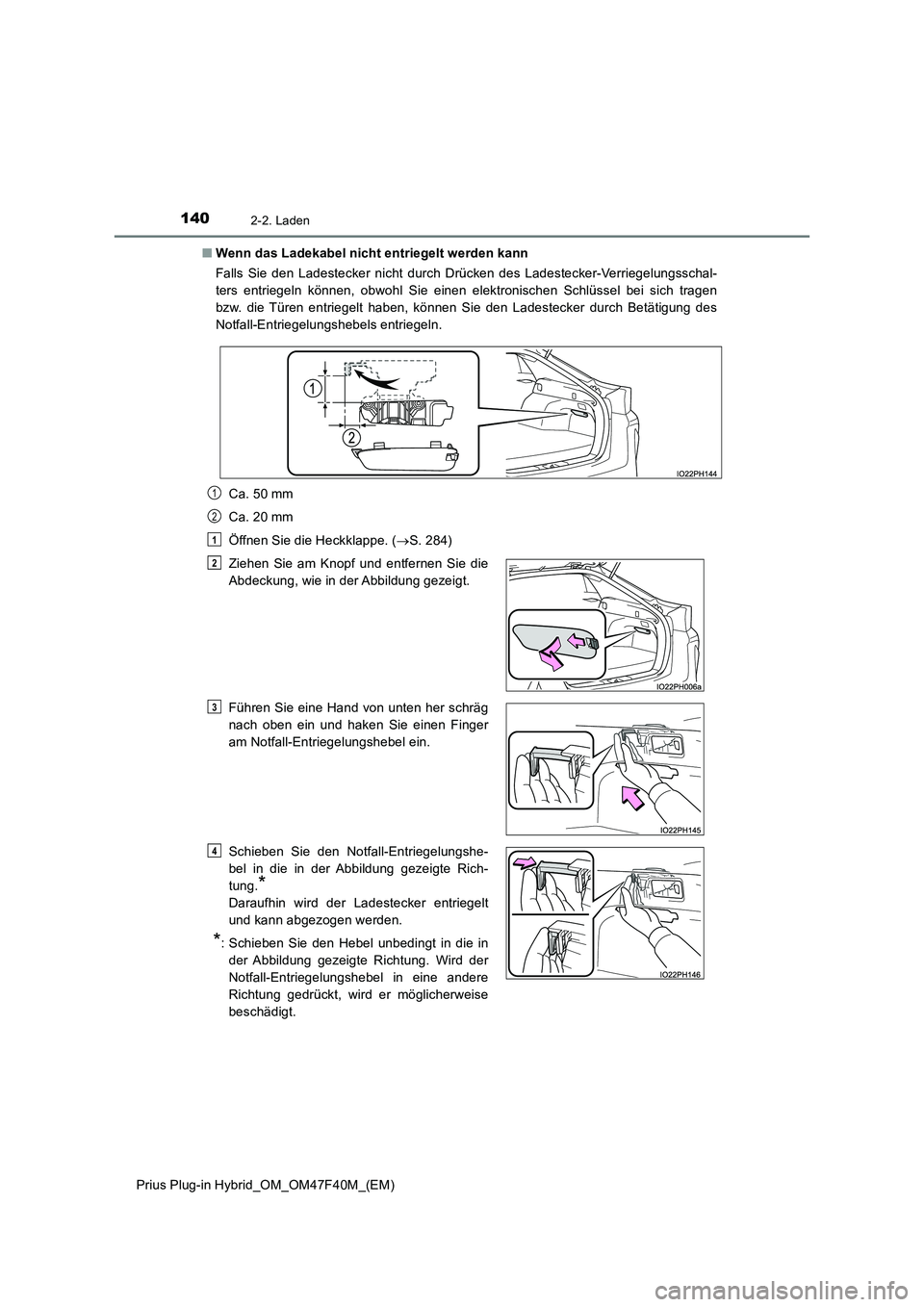

■ Wenn das Ladekabel nicht entriegelt werden kann
Falls Sie den Ladestecker nicht durch Drücken des Ladestecker-Verriegelungsschal-
ters entriegeln können, obwohl Sie einen elektronischen Schlüssel bei sich tragen
bzw. die Türen entriegelt haben, können Sie den Ladestecker durch Betätigung des
Notfall-Entriegelungshebels entriegeln.
Ca. 50 mm
Ca. 20 mm
Öffnen Sie die Heckklappe. ( S. 284)
Ziehen Sie am Knopf und entfernen Sie die
Abdeckung, wie in der Abbildung gezeigt.
Führen Sie eine Hand von unten her schräg
nach oben ein und haken Sie einen Finger
am Notfall-Entriegelungshebel ein.
Schieben Sie den Notfall-Entriegelungshe-
bel in die in der Abbildung gezeigte Rich-
tung.*
Daraufhin wird der Ladestecker entriegelt
und kann abgezogen werden.
*: Schieben Sie den Hebel unbedingt in die in
der Abbildung gezeigte Richtung. Wird der
Notfall-Entriegelungshebel in eine andere
Richtung gedrückt, wird er möglicherweise
beschädigt.
1
2
1
2
3
4

1412-2. Laden
2
Plug-in-Hybridsystem
Prius Plug-in Hybrid_OM_OM47F40M_(EM)

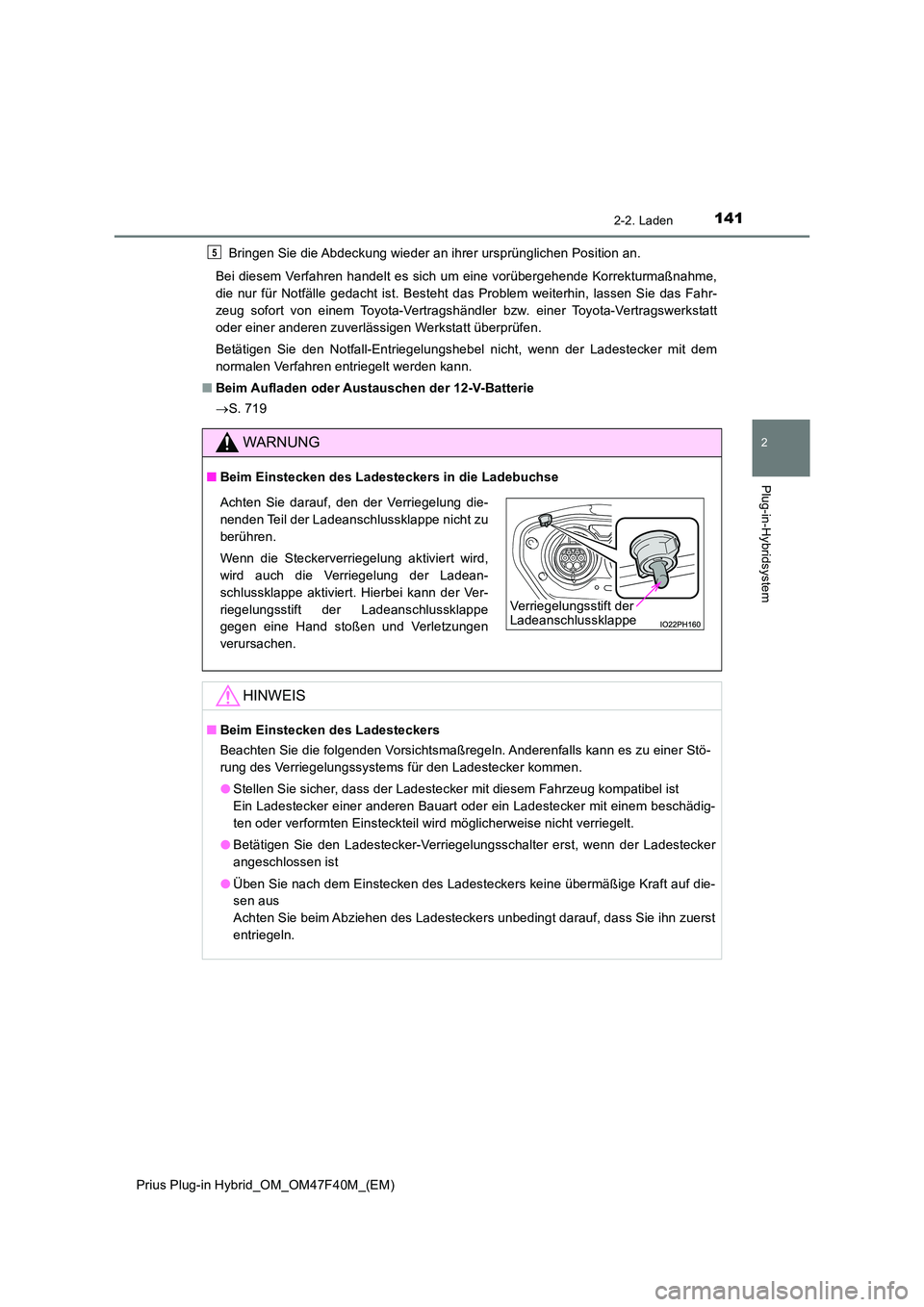

Bringen Sie die Abdeckung wieder an ihrer ursprünglichen Position an.
Bei diesem Verfahren handelt es sich um eine vorübergehende Korrekturmaßnahme,
die nur für Notfälle gedacht ist. Besteht das Problem weiterhin, lassen Sie das Fahr-
zeug sofort von einem Toyota-Vertragshändler bzw. einer Toyota-Vertragswerkstatt
oder einer anderen zuverlässigen Werkstatt überprüfen.
Betätigen Sie den Notfall-Entriegelungshebel nicht, wenn der Ladestecker mit dem
normalen Verfahren entriegelt werden kann.
■ Beim Aufladen oder Austauschen der 12-V-Batterie
 S. 719
WARNUNG
■Beim Einstecken des Ladesteckers in die Ladebuchse
HINWEIS
■Beim Einstecken des Ladesteckers
Beachten Sie die folgenden Vorsichtsmaßregeln. Anderenfalls kann es zu einer Stö-
rung des Verriegelungssystems für den Ladestecker kommen.
● Stellen Sie sicher, dass der Ladestecker mit diesem Fahrzeug kompatibel ist
Ein Ladestecker einer anderen Bauart oder ein Ladestecker mit einem beschädig-
ten oder verformten Einsteckteil wird möglicherweise nicht verriegelt.
● Betätigen Sie den Ladestecker-Verriegelungsschalter erst, wenn der Ladestecker
angeschlossen ist
● Üben Sie nach dem Einstecken des Ladesteckers keine übermäßige Kraft auf die-
sen aus
Achten Sie beim Abziehen des Ladesteckers unbedingt darauf, dass Sie ihn zuerst
entriegeln.
5
Achten Sie darauf, den der Verriegelung die-
nenden Teil der Ladeanschlussklappe nicht zu
berühren.
Wenn die Steckerverriegelung aktiviert wird,
wird auch die Verriegelung der Ladean-
schlussklappe aktiviert. Hierbei kann der Ver-
riegelungsstift der Ladeanschlussklappe
gegen eine Hand stoßen und Verletzungen
verursachen.
Verriegelungsstift der Ladeanschlussklappe

1422-2. Laden
Prius Plug-in Hybrid_OM_OM47F40M_(EM)
Geeignete Stromquellen
●Verwenden Sie eine Steckdose 220-240 V AC, die mit einem Fehlerstrom-
Schutzschalter (RCD) und einem Überlastschalter abgesichert ist. Für eine
ordnungsgemäße Funktion des Ladekabels wird die Verwendung eines
eigenen Stromkreises, der eine Stromstärke von 13 A liefern kann, drin-
gend empfohlen.
● Es wird dringend empfohlen, dass Sie für das Laden eine Steckdose mit
einem eigenen Abzweig vom Verteilerkasten verwenden.
Beim Anschluss an eine Steckdose eines gemeinsam genutzten Strom-
kreises kann der Überlastschalter ausgelöst werden, wenn andere Elektro-
geräte benutzt werden, die an andere Steckdosen desselben Stromkreises
angeschlossen sind.*
● Stellen Sie sicher, dass der Verteilerkasten mit einem Fehlerstrom-Schutz-
schalter (RCD) ausgestattet ist. Sollte dies nicht der Fall sein, beauftragen
Sie einen Fachbetrieb mit der Installation eines solchen.
● Stellen Sie beim Laden im Freien sicher, dass Sie eine wassergeschützte
Steckdose verwenden, die für die Verwendung im Freien zugelassen ist.
Die Funktion des Fehlerstrom-Schutzschalters (RCD) sollte vor der Ver-
wendung überprüft werden.
● Informieren Sie sich über jegliche vor Ort geltenden Vorschriften bezüglich
des Ladens von Elektrofahrzeugen und halten Sie diese ein.
*: Für ausführliche Informationen wenden Sie sich an einen Elektriker.
Zum Laden des Fahrzeugs ist eine externe Stromquelle erforderlich, die
folgende Kriterien erfüllt. Überprüfen Sie dies, bevor Sie mit dem Lade-
vorgang beginnen.
WARNUNG
■ Warnungen vor elektrischen Störungen
Befolgen Sie beim Laden des Fahrzeugs die in dieser Betriebsanleitung aufgeführ-
ten Vorsichtsmaßregeln.
Die Verwendung von Stromquellen, die nicht die Anforderungen erfüllen, oder die
Missachtung der Vorschriften beim Laden kann zu einem Unfall mit tödlichen oder
lebensgefährlichen Verletzungen führen.
Stromquellen
