2023 TOYOTA PRIUS PLUG-IN HYBRID Betriebsanleitungen (in German)

4475-5. Verwendung der Fahrerassistenzsysteme
Prius Plug-in Hybrid_OM_OM47F40M_(EM)
5
Fahren

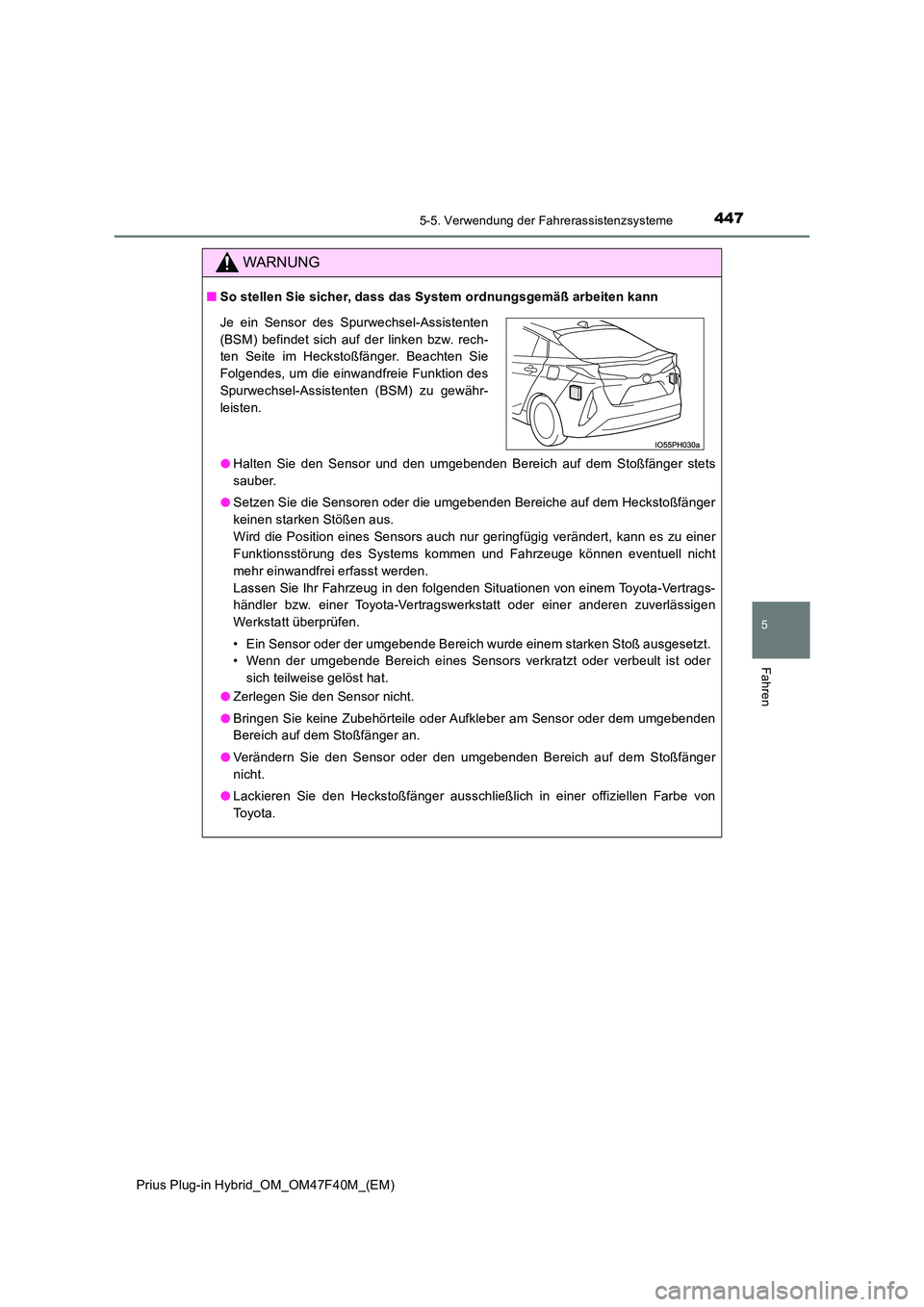

WARNUNG
■So stellen Sie sicher, dass das System ordnungsgemäß arbeiten kann
● Halten Sie den Sensor und den umgebenden Bereich auf dem Stoßfänger stets
sauber.
● Setzen Sie die Sensoren oder die umgebenden Bereiche auf dem Heckstoßfänger
keinen starken Stößen aus.
Wird die Position eines Sensors auch nur geringfügig verändert, kann es zu einer
Funktionsstörung des Systems kommen und Fahrzeuge können eventuell nicht
mehr einwandfrei erfasst werden.
Lassen Sie Ihr Fahrzeug in den folgenden Situationen von einem Toyota-Vertrags-
händler bzw. einer Toyota-Vertragswerkstatt oder einer anderen zuverlässigen
Werkstatt überprüfen.
• Ein Sensor oder der umgebende Bereich wurde einem starken Stoß ausgesetzt.
• Wenn der umgebende Bereich eines Sensors verkratzt oder verbeult ist oder
sich teilweise gelöst hat.
● Zerlegen Sie den Sensor nicht.
● Bringen Sie keine Zubehörteile oder Aufkleber am Sensor oder dem umgebenden
Bereich auf dem Stoßfänger an.
● Verändern Sie den Sensor oder den umgebenden Bereich auf dem Stoßfänger
nicht.
● Lackieren Sie den Heckstoßfänger ausschließlich in einer offiziellen Farbe von
To y o t a .
Je ein Sensor des Spurwechsel-Assistenten
(BSM) befindet sich auf der linken bzw. rech-
ten Seite im Heckstoßfänger. Beachten Sie
Folgendes, um die einwandfreie Funktion des
Spurwechsel-Assistenten (BSM) zu gewähr-
leisten.

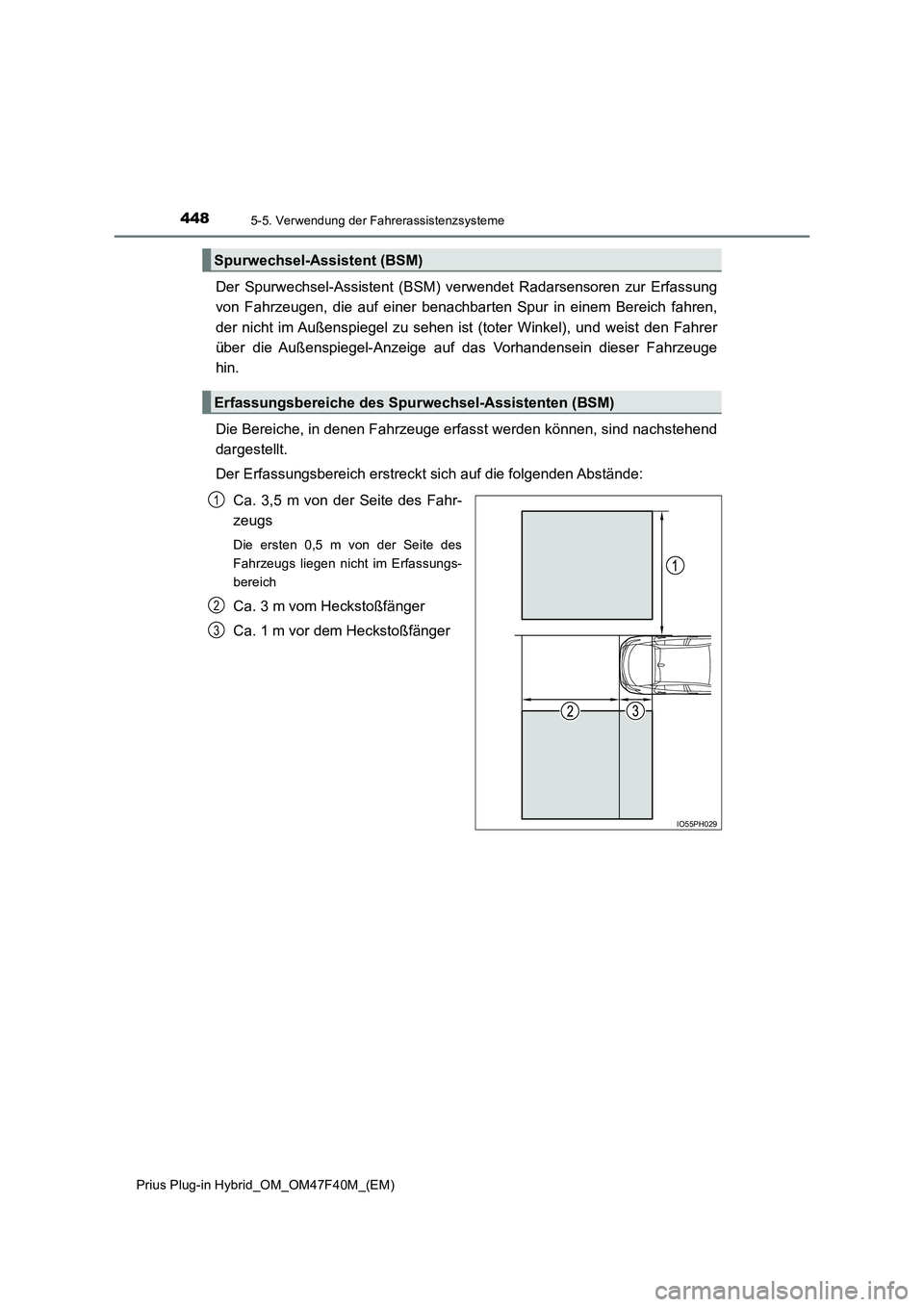

4485-5. Verwendung der Fahrerassistenzsysteme
Prius Plug-in Hybrid_OM_OM47F40M_(EM)
Der Spurwechsel-Assistent (BSM) verwendet Radarsensoren zur Erfassung
von Fahrzeugen, die auf einer benachbarten Spur in einem Bereich fahren,
der nicht im Außenspiegel zu sehen ist (toter Winkel), und weist den Fahrer
über die Außenspiegel-Anzeige auf das Vorhandensein dieser Fahrzeuge
hin.
Die Bereiche, in denen Fahrzeuge erfasst werden können, sind nachstehend
dargestellt.
Der Erfassungsbereich erstreckt sich auf die folgenden Abstände:
Ca. 3,5 m von der Seite des Fahr-
zeugs
Die ersten 0,5 m von der Seite des
Fahrzeugs liegen nicht im Erfassungs-
bereich
Ca. 3 m vom Heckstoßfänger
Ca. 1 m vor dem Heckstoßfänger
Spurwechsel-Assistent (BSM)
Erfassungsbereiche des Spurwechsel-Assistenten (BSM)
IO55PH029
1
2
3

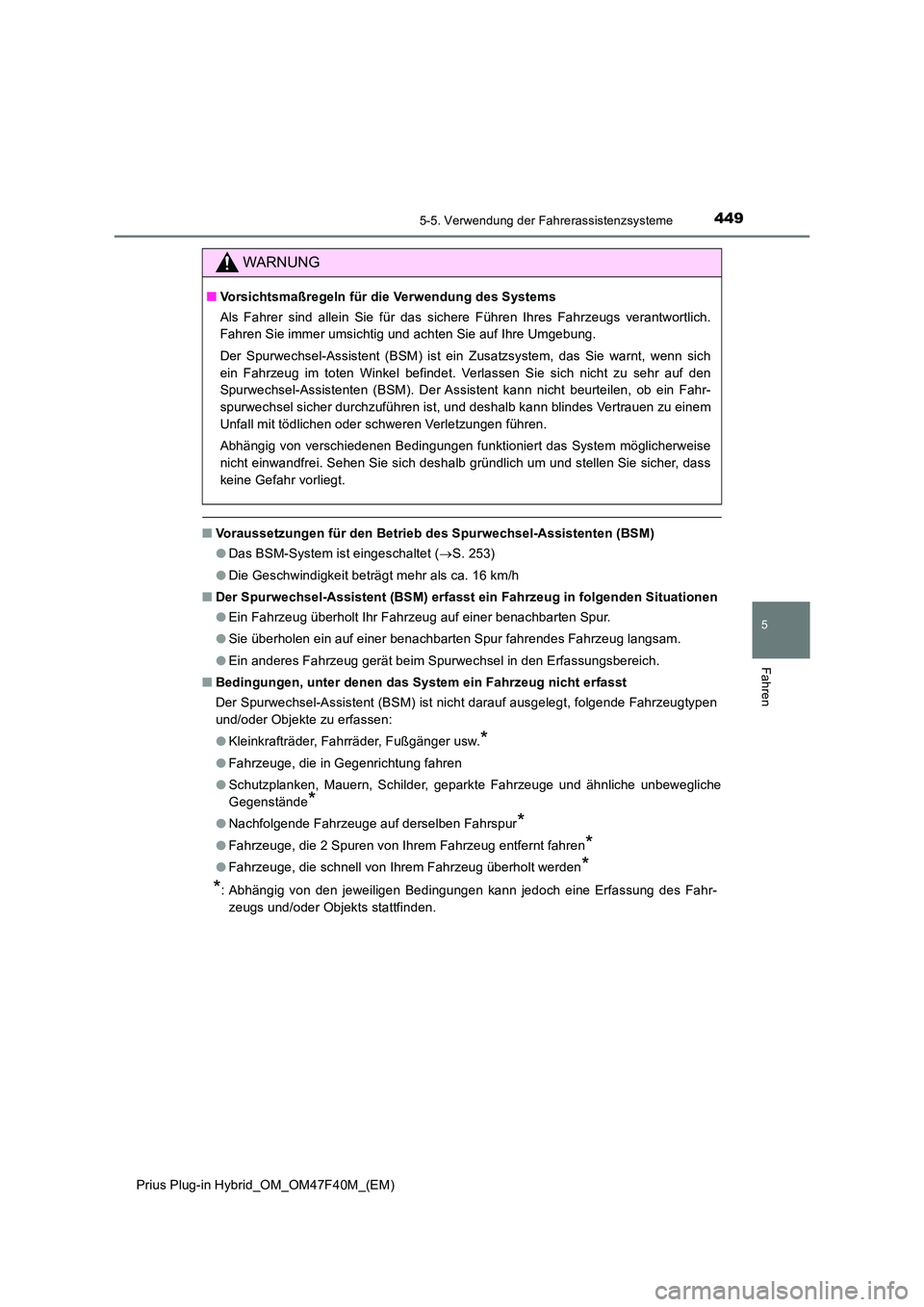

4495-5. Verwendung der Fahrerassistenzsysteme
Prius Plug-in Hybrid_OM_OM47F40M_(EM)
5
Fahren
■Voraussetzungen für den Betrieb des Spurwechsel-Assistenten (BSM)
● Das BSM-System ist eingeschaltet (S. 253)
● Die Geschwindigkeit beträgt mehr als ca. 16 km/h
■ Der Spurwechsel-Assistent (BSM) erfasst ein Fahrzeug in folgenden Situationen
● Ein Fahrzeug überholt Ihr Fahrzeug auf einer benachbarten Spur.
● Sie überholen ein auf einer benachbarten Spur fahrendes Fahrzeug langsam.
● Ein anderes Fahrzeug gerät beim Spurwechsel in den Erfassungsbereich.
■ Bedingungen, unter denen das System ein Fahrzeug nicht erfasst
Der Spurwechsel-Assistent (BSM) ist nicht darauf ausgelegt, folgende Fahrzeugtypen
und/oder Objekte zu erfassen:
● Kleinkrafträder, Fahrräder, Fußgänger usw.*
●Fahrzeuge, die in Gegenrichtung fahren
● Schutzplanken, Mauern, Schilder, geparkte Fahrzeuge und ähnliche unbewegliche
Gegenstände*
● Nachfolgende Fahrzeuge auf derselben Fahrspur*
●Fahrzeuge, die 2 Spuren von Ihrem Fahrzeug entfernt fahren*
●Fahrzeuge, die schnell von Ihrem Fahrzeug überholt werden*
*: Abhängig von den jeweiligen Bedingungen kann jedoch eine Erfassung des Fahr-
zeugs und/oder Objekts stattfinden.
WARNUNG
■ Vorsichtsmaßregeln für die Verwendung des Systems
Als Fahrer sind allein Sie für das sichere Führen Ihres Fahrzeugs verantwortlich.
Fahren Sie immer umsichtig und achten Sie auf Ihre Umgebung.
Der Spurwechsel-Assistent (BSM) ist ein Zusatzsystem, das Sie warnt, wenn sich
ein Fahrzeug im toten Winkel befindet. Verlassen Sie sich nicht zu sehr auf den
Spurwechsel-Assistenten (BSM). Der Assistent kann nicht beurteilen, ob ein Fahr-
spurwechsel sicher durchzuführen ist, und deshalb kann blindes Vertrauen zu einem
Unfall mit tödlichen oder schweren Verletzungen führen.
Abhängig von verschiedenen Bedingungen funktioniert das System möglicherweise
nicht einwandfrei. Sehen Sie sich deshalb gründlich um und stellen Sie sicher, dass
keine Gefahr vorliegt.

4505-5. Verwendung der Fahrerassistenzsysteme

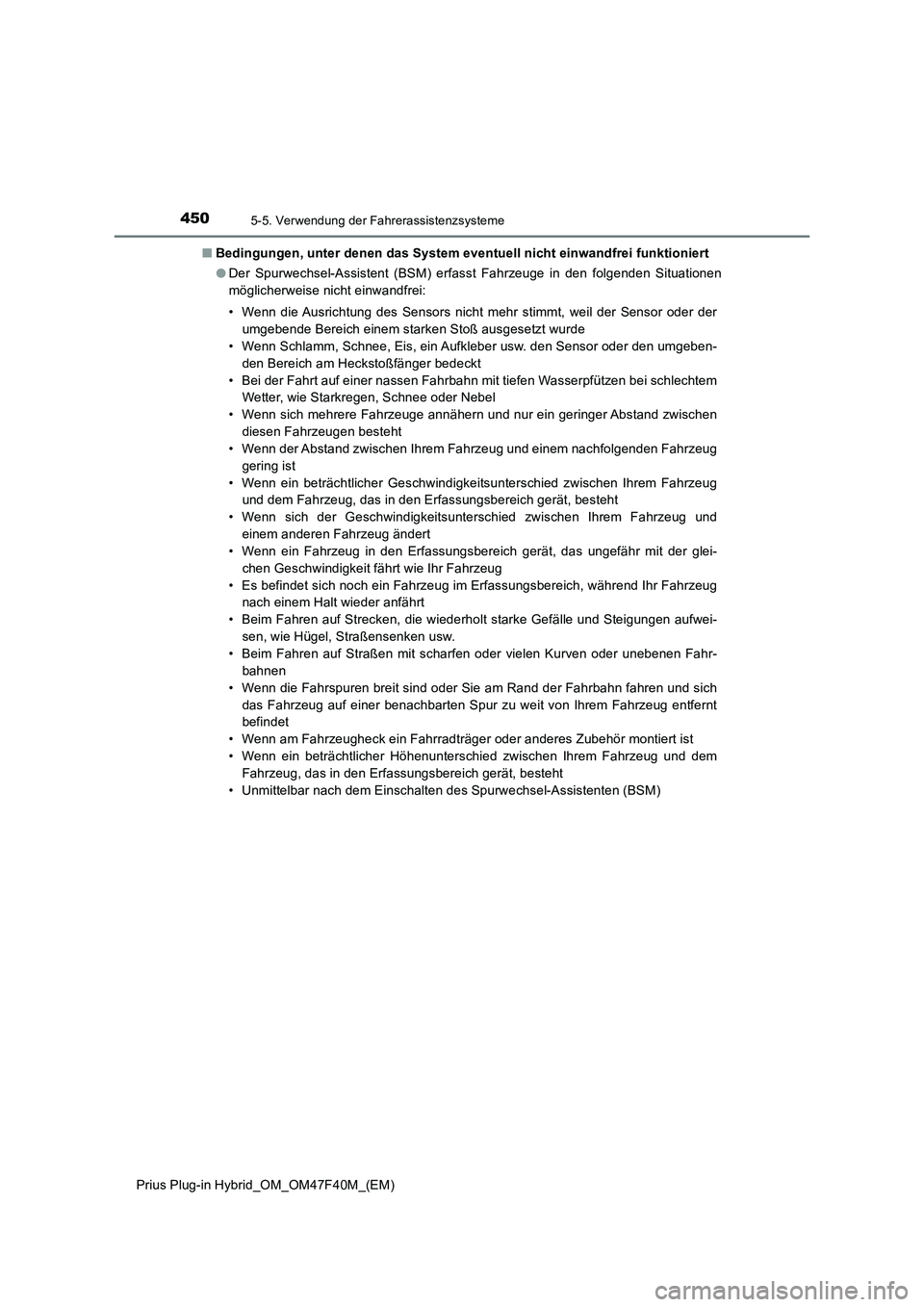

Prius Plug-in Hybrid_OM_OM47F40M_(EM)■Bedingungen, unter denen das System eventuell nicht einwandfrei funktioniert
●Der Spurwechsel-Assistent (BSM) erfasst Fahrzeuge in den folgenden Situationen
möglicherweise nicht einwandfrei:
• Wenn die Ausrichtung des Sensors nicht mehr stimmt, weil der Sensor oder der
umgebende Bereich einem starken Stoß ausgesetzt wurde
• Wenn Schlamm, Schnee, Eis, ein Aufkleber usw. den Sensor oder den umgeben-
den Bereich am Heckstoßfänger bedeckt
• Bei der Fahrt auf einer nassen Fahrbahn mit tiefen Wasserpfützen bei schlechtem
Wetter, wie Starkregen, Schnee oder Nebel
• Wenn sich mehrere Fahrzeuge annähern und nur ein geringer Abstand zwischen
diesen Fahrzeugen besteht
• Wenn der Abstand zwischen Ihrem Fahrzeug und einem nachfolgenden Fahrzeug
gering ist
• Wenn ein beträchtlicher Geschwindigkeitsunterschied zwischen Ihrem Fahrzeug
und dem Fahrzeug, das in den Erfassungsbereich gerät, besteht
• Wenn sich der Geschwindigkeitsunterschied zwischen Ihrem Fahrzeug und
einem anderen Fahrzeug ändert
• Wenn ein Fahrzeug in den Erfassungsbereich gerät, das ungefähr mit der glei-
chen Geschwindigkeit fährt wie Ihr Fahrzeug
• Es befindet sich noch ein Fahrzeug im Erfassungsbereich, während Ihr Fahrzeug
nach einem Halt wieder anfährt
• Beim Fahren auf Strecken, die wiederholt starke Gefälle und Steigungen aufwei-
sen, wie Hügel, Straßensenken usw.
• Beim Fahren auf Straßen mit scharfen oder vielen Kurven oder unebenen Fahr-
bahnen
• Wenn die Fahrspuren breit sind oder Sie am Rand der Fahrbahn fahren und sich
das Fahrzeug auf einer benachbarten Spur zu weit von Ihrem Fahrzeug entfernt
befindet
• Wenn am Fahrzeugheck ein Fahrradträger oder anderes Zubehör montiert ist
• Wenn ein beträchtlicher Höhenunterschied zwischen Ihrem Fahrzeug und dem
Fahrzeug, das in den Erfassungsbereich gerät, besteht
• Unmittelbar nach dem Einschalten des Spurwechsel-Assistenten (BSM)

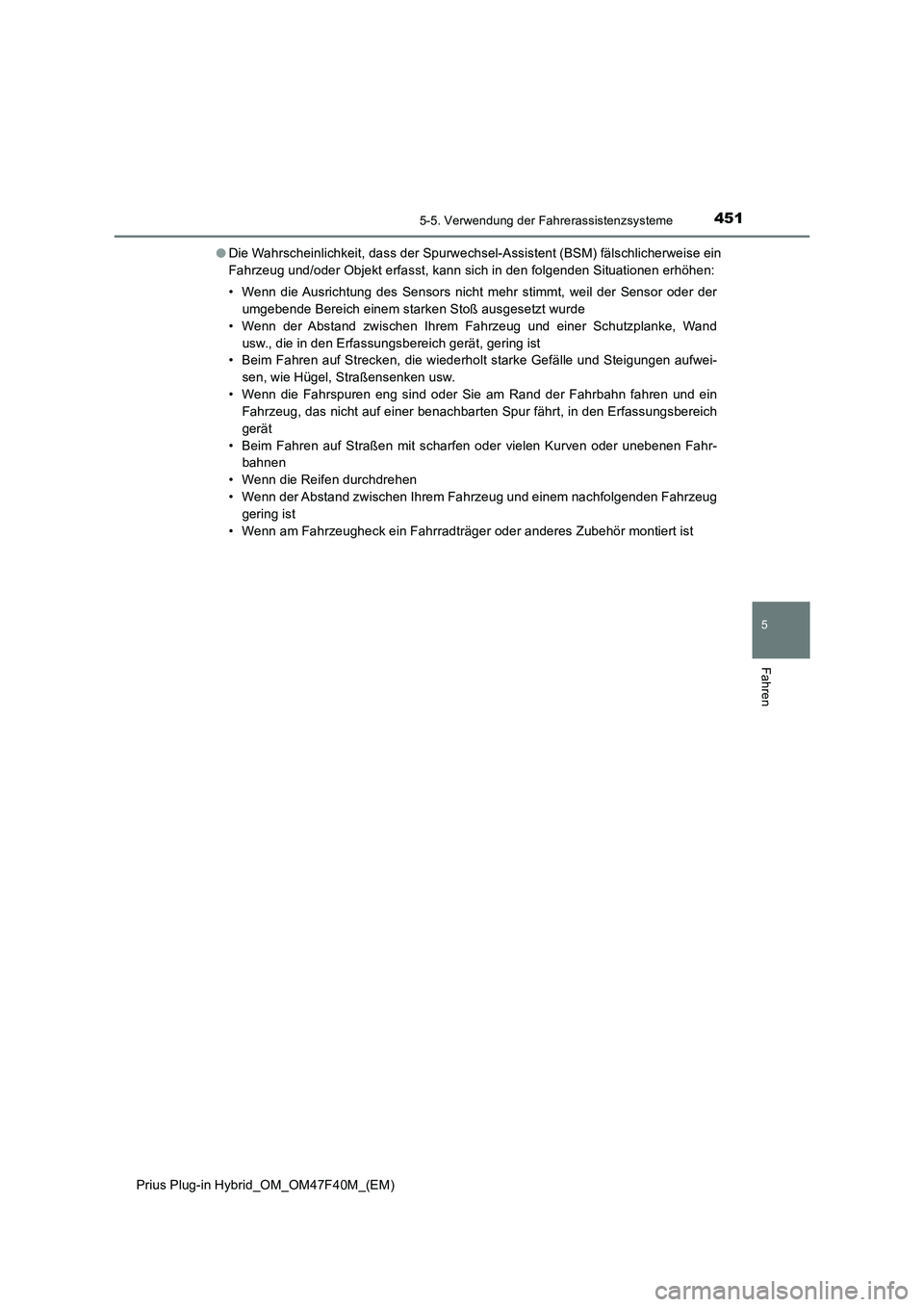

4515-5. Verwendung der Fahrerassistenzsysteme
Prius Plug-in Hybrid_OM_OM47F40M_(EM)
5
Fahren
●Die Wahrscheinlichkeit, dass der Spurwechsel-Assistent (BSM) fälschlicherweise ein
Fahrzeug und/oder Objekt erfasst, kann sich in den folgenden Situationen erhöhen:
• Wenn die Ausrichtung des Sensors nicht mehr stimmt, weil der Sensor oder der
umgebende Bereich einem starken Stoß ausgesetzt wurde
• Wenn der Abstand zwischen Ihrem Fahrzeug und einer Schutzplanke, Wand
usw., die in den Erfassungsbereich gerät, gering ist
• Beim Fahren auf Strecken, die wiederholt starke Gefälle und Steigungen aufwei-
sen, wie Hügel, Straßensenken usw.
• Wenn die Fahrspuren eng sind oder Sie am Rand der Fahrbahn fahren und ein
Fahrzeug, das nicht auf einer benachbarten Spur fährt, in den Erfassungsbereich
gerät
• Beim Fahren auf Straßen mit scharfen oder vielen Kurven oder unebenen Fahr-
bahnen
• Wenn die Reifen durchdrehen
• Wenn der Abstand zwischen Ihrem Fahrzeug und einem nachfolgenden Fahrzeug
gering ist
• Wenn am Fahrzeugheck ein Fahrradträger oder anderes Zubehör montiert ist

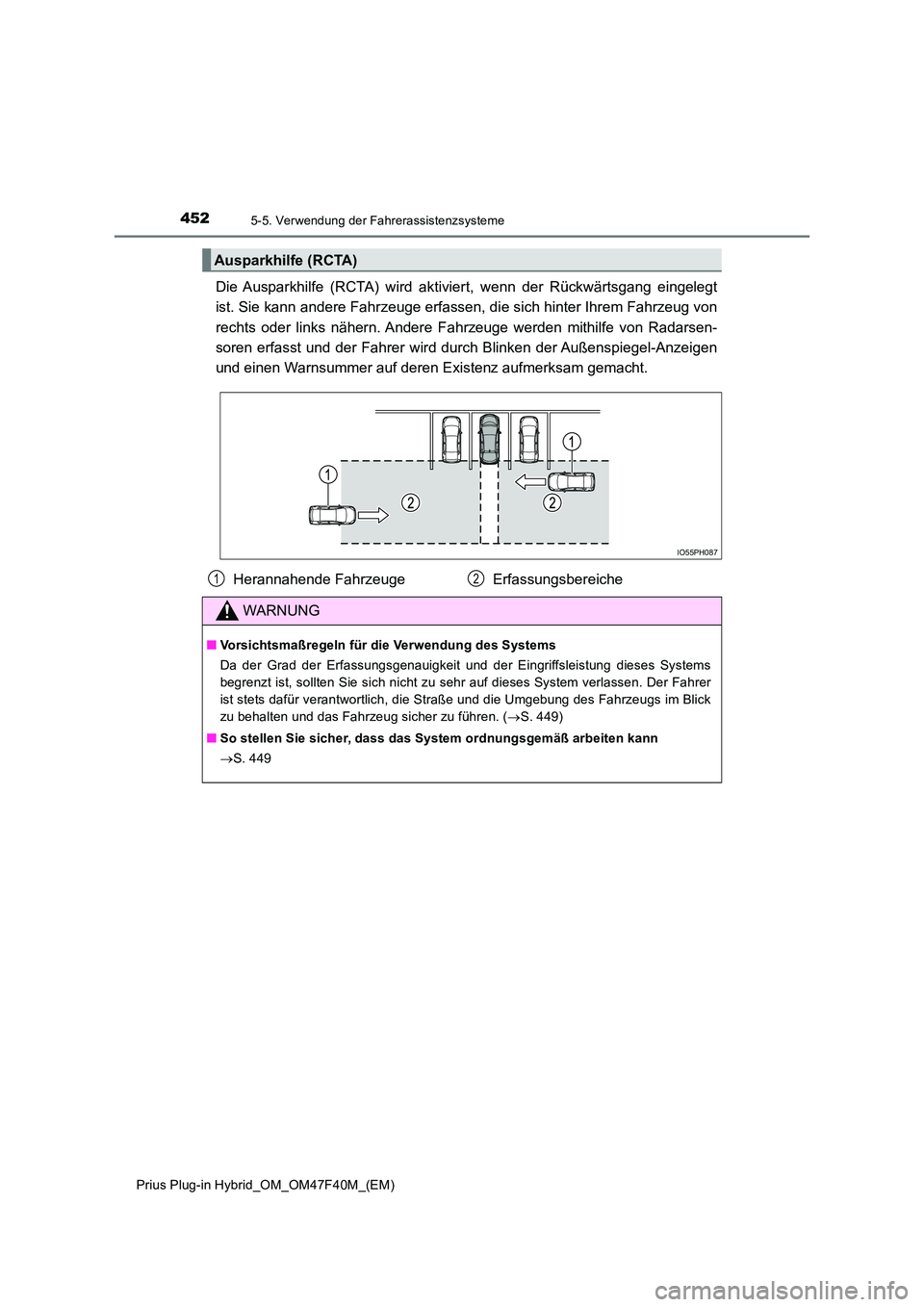

4525-5. Verwendung der Fahrerassistenzsysteme
Prius Plug-in Hybrid_OM_OM47F40M_(EM)
Die Ausparkhilfe (RCTA) wird aktiviert, wenn der Rückwärtsgang eingelegt
ist. Sie kann andere Fahrzeuge erfassen, di e sich hinter Ihrem Fahrzeug von
rechts oder links nähern. Andere Fahr zeuge werden mithilfe von Radarsen-
soren erfasst und der Fahrer wird dur ch Blinken der Außenspiegel-Anzeigen
und einen Warnsummer auf deren Existenz aufmerksam gemacht.
Ausparkhilfe (RCTA)
IO55PH087
Herannahende Fahrzeuge Er fassungsbereiche
WARNUNG
■Vorsichtsmaßregeln für die Verwendung des Systems
Da der Grad der Erfassungsgenauigkeit und der Eingriffsleistung dieses Systems
begrenzt ist, sollten Sie sich nicht zu sehr auf dieses System verlassen. Der Fahrer
ist stets dafür verantwortlich, die Straße und die Umgebung des Fahrzeugs im Blick
zu behalten und das Fahrzeug sicher zu führen. ( S. 449)
■ So stellen Sie sicher, dass das System ordnungsgemäß arbeiten kann
 S. 449
12

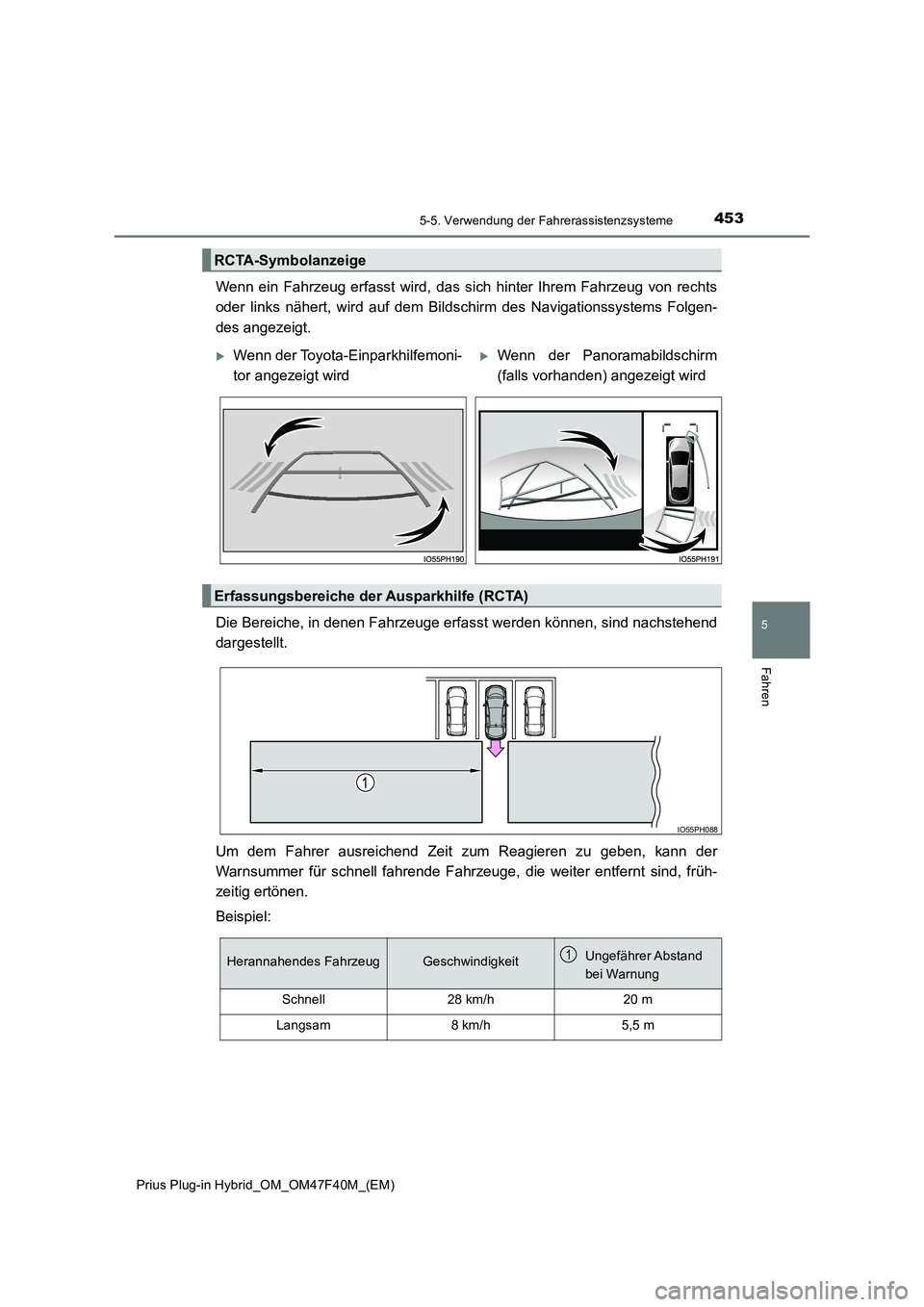

4535-5. Verwendung der Fahrerassistenzsysteme
Prius Plug-in Hybrid_OM_OM47F40M_(EM)
5
Fahren
Wenn ein Fahrzeug erfasst wird, das sich hinter Ihrem Fahrzeug von rechts
oder links nähert, wird auf dem Bildsc hirm des Navigationssystems Folgen-
des angezeigt.
Die Bereiche, in denen Fahrzeuge erfasst werden können, sind nachstehend
dargestellt.
Um dem Fahrer ausreichend Zeit zum Reagieren zu geben, kann der
Warnsummer für schnell fahrende Fahrzeuge, die weiter entfernt sind, früh-
zeitig ertönen.
Beispiel:
RCTA-Symbolanzeige
Wenn der Toyota-Einparkhilfemoni-
tor angezeigt wird
Wenn der Panoramabildschirm
(falls vorhanden) angezeigt wird
Erfassungsbereiche der Ausparkhilfe (RCTA)
IO55PH088
Herannahendes FahrzeugGeschwindigkeitUngefährer Abstand
bei Warnung
Schnell28 km/h20 m
Langsam8 km/h5,5 m
1

4545-5. Verwendung der Fahrerassistenzsysteme
Prius Plug-in Hybrid_OM_OM47F40M_(EM)
■Voraussetzungen für den Betrieb der Ausparkhilfe (RCTA)
● Das BSM-System ist eingeschaltet. (S. 253)
● Die Fahrstufe ist “R”.
● Die Geschwindigkeit beträgt weniger als ca. 8 km/h.
● Die Geschwindigkeit des herannahenden Fahrzeugs liegt zwischen ca. 8 km/h und
28 km/h.
■ Bedingungen, unter denen das System ein Fahrzeug nicht erfasst
Die Ausparkhilfe (RCTA) ist nicht dafür ausgelegt, folgende Fahrzeuge und/oder
Objekte zu erfassen:
● Fahrzeuge, die sich direkt von hinten nähern
● Fahrzeuge, die aus einem Parkplatz neben Ihrem Fahrzeug zurücksetzen
● Schutzplanken, Mauern, Schilder, geparkte Fahrzeuge und ähnliche unbewegliche
Gegenstände*
● Kleinkrafträder, Fahrräder, Fußgänger usw.*
●Fahrzeuge, die sich von Ihrem Fahrzeug entfernen
● Fahrzeuge, die sich aus einem Parkplatz neben Ihrem Fahrzeug nähern*
●Der Abstand zwischen dem Sensor und dem herannahenden Fahrzeug ist zu gering
geworden
*: Abhängig von den jeweiligen Bedingungen kann jedoch eine Erfassung des Fahr-
zeugs und/oder Objekts stattfinden.
● Fahrzeuge, die von den Sensoren aufgrund
von Hindernissen nicht erfasst werden kön-
nen
IO55PH089
