2023 TOYOTA PRIUS PLUG-IN HYBRID Betriebsanleitungen (in German)

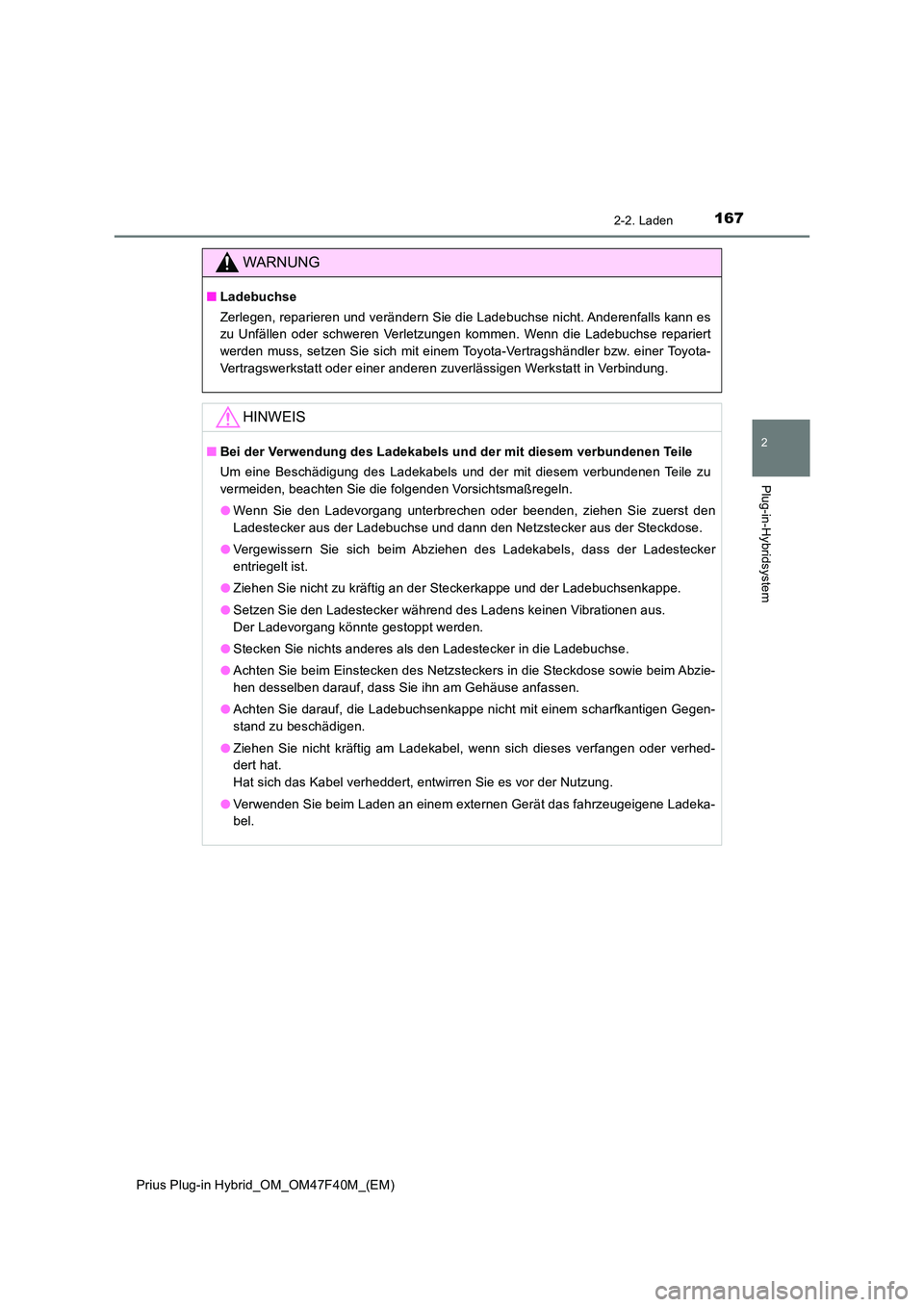

1672-2. Laden
2
Plug-in-Hybridsystem
Prius Plug-in Hybrid_OM_OM47F40M_(EM)
WARNUNG
■Ladebuchse
Zerlegen, reparieren und verändern Sie die Ladebuchse nicht. Anderenfalls kann es
zu Unfällen oder schweren Verletzungen kommen. Wenn die Ladebuchse repariert
werden muss, setzen Sie sich mit einem Toyota-Vertragshändler bzw. einer Toyota-
Vertragswerkstatt oder einer anderen zuverlässigen Werkstatt in Verbindung.
HINWEIS
■ Bei der Verwendung des Ladekabels und der mit diesem verbundenen Teile
Um eine Beschädigung des Ladekabels und der mit diesem verbundenen Teile zu
vermeiden, beachten Sie die folgenden Vorsichtsmaßregeln.
● Wenn Sie den Ladevorgang unterbrechen oder beenden, ziehen Sie zuerst den
Ladestecker aus der Ladebuchse und dann den Netzstecker aus der Steckdose.
● Vergewissern Sie sich beim Abziehen des Ladekabels, dass der Ladestecker
entriegelt ist.
● Ziehen Sie nicht zu kräftig an der Steckerkappe und der Ladebuchsenkappe.
● Setzen Sie den Ladestecker während des Ladens keinen Vibrationen aus.
Der Ladevorgang könnte gestoppt werden.
● Stecken Sie nichts anderes als den Ladestecker in die Ladebuchse.
● Achten Sie beim Einstecken des Netzsteckers in die Steckdose sowie beim Abzie-
hen desselben darauf, dass Sie ihn am Gehäuse anfassen.
● Achten Sie darauf, die Ladebuchsenkappe nicht mit einem scharfkantigen Gegen-
stand zu beschädigen.
● Ziehen Sie nicht kräftig am Ladekabel, wenn sich dieses verfangen oder verhed-
dert hat.
Hat sich das Kabel verheddert, entwirren Sie es vor der Nutzung.
● Verwenden Sie beim Laden an einem externen Gerät das fahrzeugeigene Ladeka-
bel.

1682-2. Laden
Prius Plug-in Hybrid_OM_OM47F40M_(EM)
HINWEIS
■Beim Laden
Stecken Sie den Netzstecker nicht in die Ladebuchse.
Die Ladebuchse könnte beschädigt werden.
■ Nach dem Laden
● Bewahren Sie das Ladekabel außerhalb der Reichweite von Säuglingen und Kin-
dern auf.
● Bringen Sie nach dem Abziehen des Ladesteckers von der Ladebuchse unbedingt
die Ladebuchsenkappe an und schließen Sie die Ladeanschlussklappe.
Wird die Ladebuchsenkappe nicht angebracht, können Wasser oder Fremdkörper
in die Ladebuchse gelangen, was zu einer Beschädigung des Fahrzeugs führen
könnte.
● Wenn Sie den Netzstecker aus der Steckdose gezogen haben, verwahren Sie das
Kabel an einem sicheren Ort, wo es vor Feuchtigkeit und Staub geschützt ist.
Das Ladekabel oder der Netzstecker kann beschädigt werden, wenn das Fahrzeug
über das Kabel fährt oder jemand darauf tritt.
■ Verwendung eines eigenen Stromgenerators
Verwenden Sie als Stromquelle zum Laden keine eigenen Stromgeneratoren.
Dies kann zu einem instabilen Ladevorgang führen, die Spannung kann unzurei-
chend sein und die Störungsanzeige der ICCB (In-Cable Control Box) des Ladeka-
bels kann blinken.
■ Ladestation
Je nach der Umgebung, in der sich das Ladezubehör befindet, kann der Ladevor-
gang aufgrund von Störsignalen instabil sein, die Spannung kann unzureichend sein
und die Störungsanzeige der ICCB (In-Cable Control Box) des Ladekabels kann
blinken.

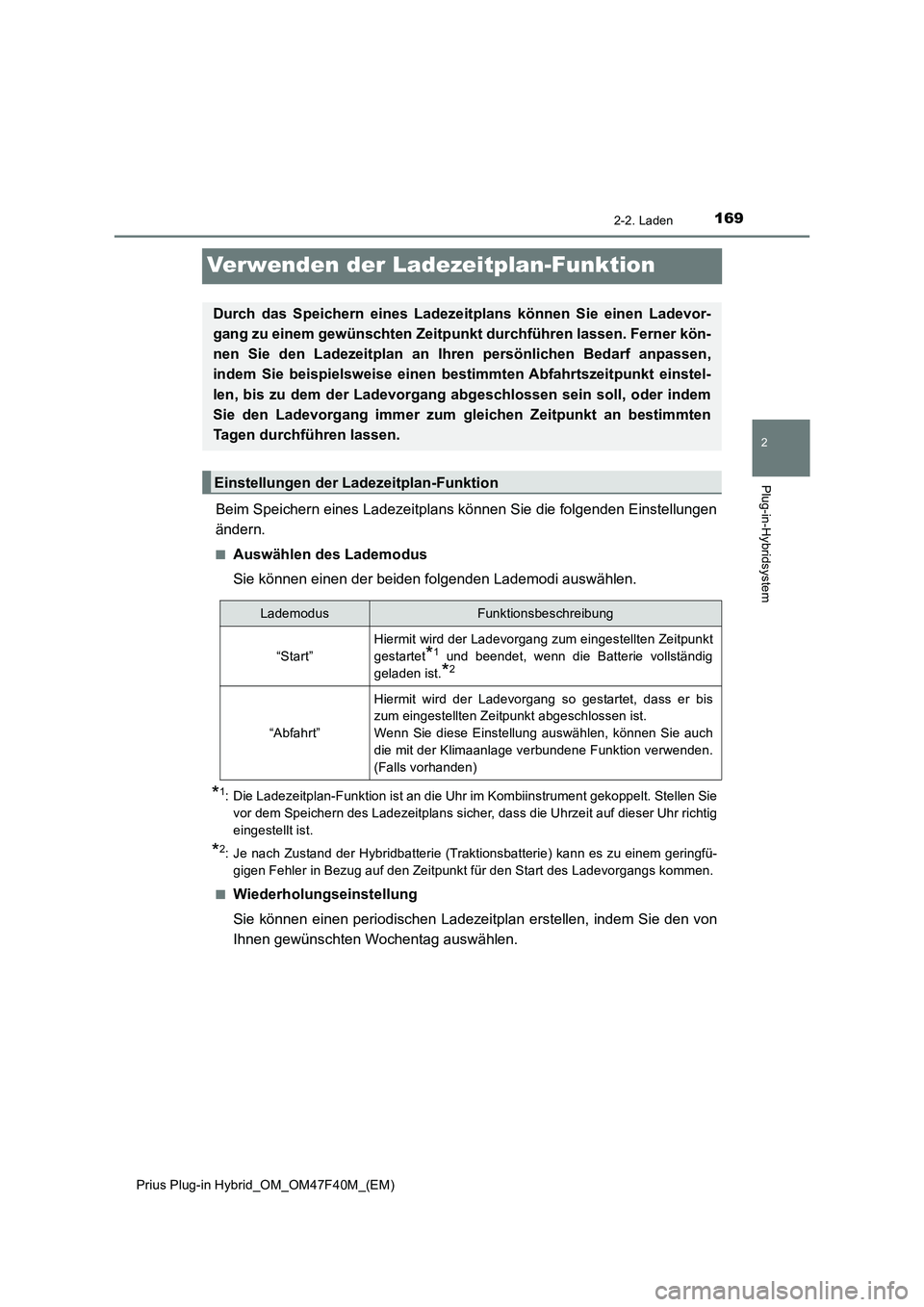

169
2
2-2. Laden
Plug-in-Hybridsystem
Prius Plug-in Hybrid_OM_OM47F40M_(EM)
Verwenden der Ladezeitplan-Funktion
Beim Speichern eines Ladezeitplans können Sie die folgenden Einstellungen
ändern.
■Auswählen des Lademodus
Sie können einen der beiden folgenden Lademodi auswählen.
*1: Die Ladezeitplan-Funktion ist an die Uhr im Kombiinstrument gekoppelt. Stellen Sie
vor dem Speichern des Ladezeitplans sicher, dass die Uhrzeit auf dieser Uhr richtig
eingestellt ist.
*2: Je nach Zustand der Hybridbatterie (Traktionsbatterie) kann es zu einem geringfü-
gigen Fehler in Bezug auf den Zeitpunkt für den Start des Ladevorgangs kommen.
■
Wiederholungseinstellung
Sie können einen periodischen Ladezeitplan erstellen, indem Sie den von
Ihnen gewünschten Wochentag auswählen.
Durch das Speichern eines Ladezeitplans können Sie einen Ladevor-
gang zu einem gewünschten Zeitpunkt durchführen lassen. Ferner kön-
nen Sie den Ladezeitplan an Ihren persönlichen Bedarf anpassen,
indem Sie beispielsweise einen bestimmten Abfahrtszeitpunkt einstel-
len, bis zu dem der Ladevorgang abgeschlossen sein soll, oder indem
Sie den Ladevorgang immer zum gleichen Zeitpunkt an bestimmten
Tagen durchführen lassen.
Einstellungen der Ladezeitplan-Funktion
LademodusFunktionsbeschreibung
“Start”
Hiermit wird der Ladevorgang zum eingestellten Zeitpunkt
gestartet
*1 und beendet, wenn die Batterie vollständig
geladen ist.
*2
“Abfahrt”
Hiermit wird der Ladevorgang so gestartet, dass er bis
zum eingestellten Zeitpunkt abgeschlossen ist.
Wenn Sie diese Einstellung auswählen, können Sie auch
die mit der Klimaanlage verbundene Funktion verwenden.
(Falls vorhanden)

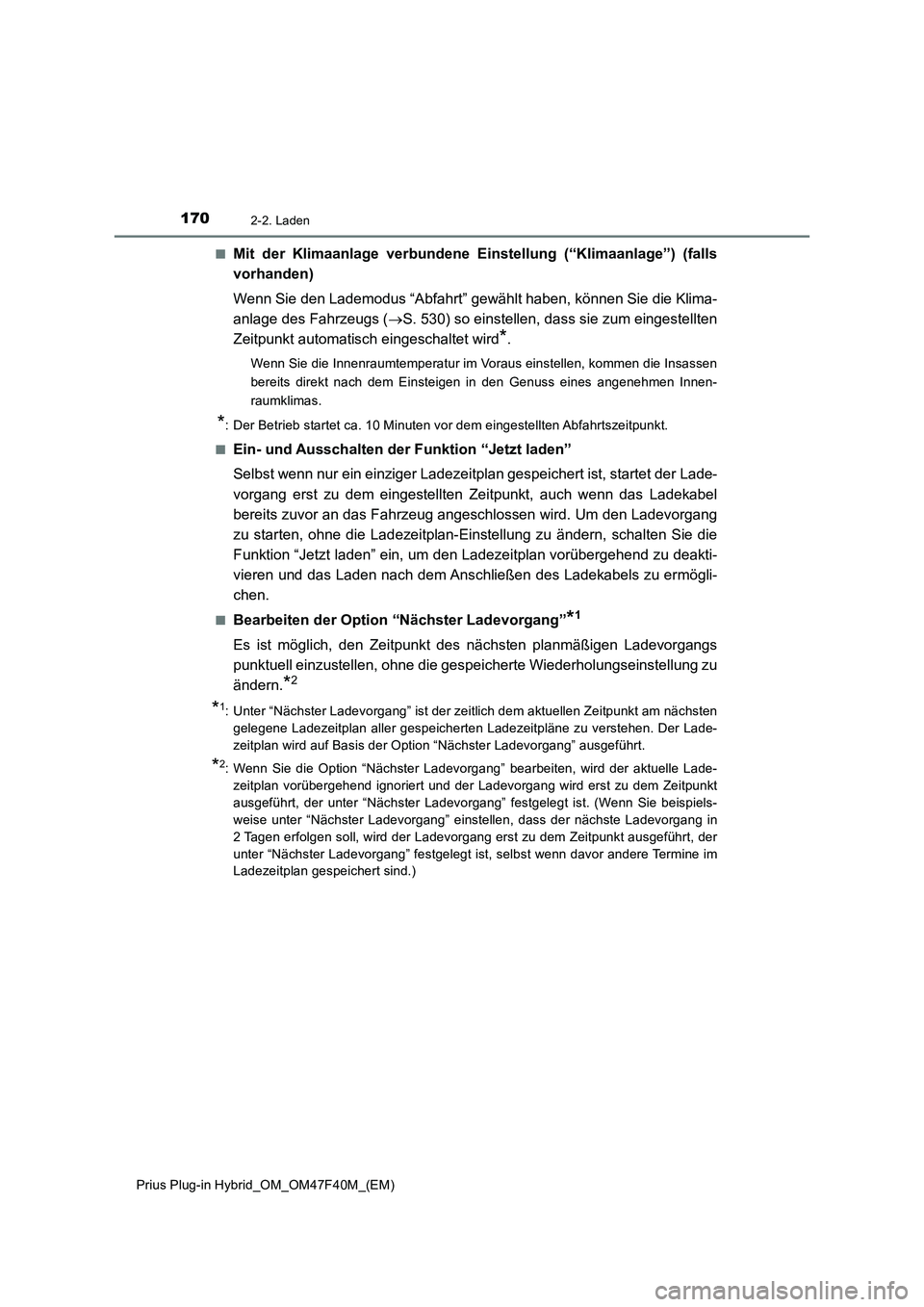

1702-2. Laden
Prius Plug-in Hybrid_OM_OM47F40M_(EM)■
Mit der Klimaanlage verbundene Einstellung (“Klimaanlage”) (falls
vorhanden)
Wenn Sie den Lademodus “Abfahrt” gewählt haben, können Sie die Klima-
anlage des Fahrzeugs (S. 530) so einstellen, dass sie zum eingestellten
Zeitpunkt automatisch eingeschaltet wird
*.
Wenn Sie die Innenraumtemperatur im Voraus einstellen, kommen die Insassen
bereits direkt nach dem Einsteigen in den Genuss eines angenehmen Innen-
raumklimas.
*: Der Betrieb startet ca. 10 Minuten vor dem eingestellten Abfahrtszeitpunkt.
■
Ein- und Ausschalten der Funktion “Jetzt laden”
Selbst wenn nur ein einziger Ladezeitplan gespeichert ist, startet der Lade-
vorgang erst zu dem eingestellten Zeitpunkt, auch wenn das Ladekabel
bereits zuvor an das Fahrzeug angeschlossen wird. Um den Ladevorgang
zu starten, ohne die Ladezeitplan-Einstellung zu ändern, schalten Sie die
Funktion “Jetzt laden” ein, um den Ladezeitplan vorübergehend zu deakti-
vieren und das Laden nach dem Anschließen des Ladekabels zu ermögli-
chen.
■Bearbeiten der Option “Nächster Ladevorgang”*1
Es ist möglich, den Zeitpunkt des nächsten planmäßigen Ladevorgangs
punktuell einzustellen, ohne die gespeicherte Wiederholungseinstellung zu
ändern.
*2
*1: Unter “Nächster Ladevorgang” ist der zeitlich dem aktuellen Zeitpunkt am nächsten
gelegene Ladezeitplan aller gespeicherten Ladezeitpläne zu verstehen. Der Lade-
zeitplan wird auf Basis der Option “Nächster Ladevorgang” ausgeführt.
*2: Wenn Sie die Option “Nächster Ladevorgang” bearbeiten, wird der aktuelle Lade-
zeitplan vorübergehend ignoriert und der Ladevorgang wird erst zu dem Zeitpunkt
ausgeführt, der unter “Nächster Ladevorgang” festgelegt ist. (Wenn Sie beispiels-
weise unter “Nächster Ladevorgang” einstellen, dass der nächste Ladevorgang in
2 Tagen erfolgen soll, wird der Ladevorgang erst zu dem Zeitpunkt ausgeführt, der
unter “Nächster Ladevorgang” festgelegt ist, selbst wenn davor andere Termine im
Ladezeitplan gespeichert sind.)

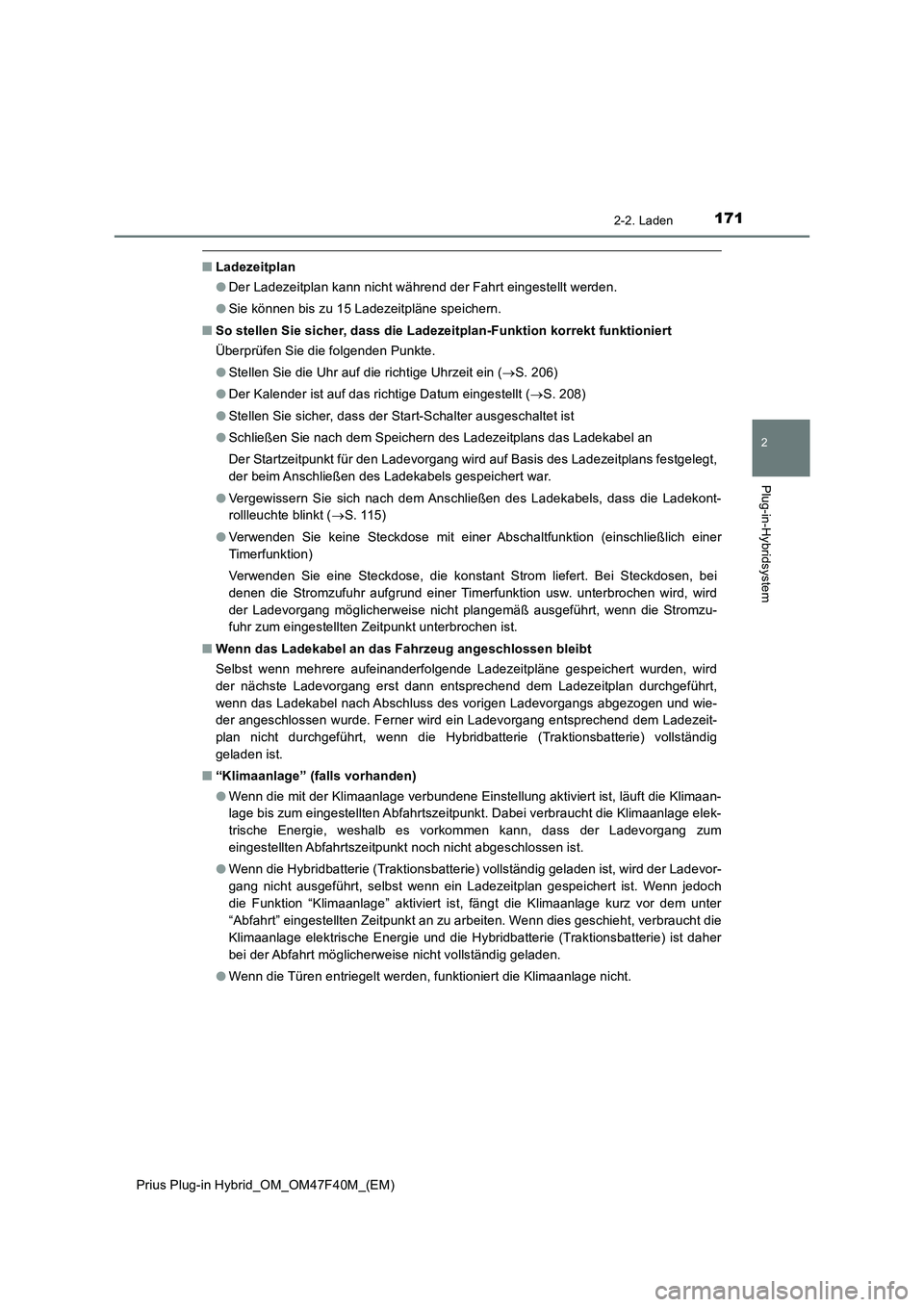

1712-2. Laden
2
Plug-in-Hybridsystem
Prius Plug-in Hybrid_OM_OM47F40M_(EM)
■Ladezeitplan
●Der Ladezeitplan kann nicht während der Fahrt eingestellt werden.
●Sie können bis zu 15 Ladezeitpläne speichern.
■So stellen Sie sicher, dass die Ladezeitplan-Funktion korrekt funktioniert
Überprüfen Sie die folgenden Punkte.
●Stellen Sie die Uhr auf die richtige Uhrzeit ein (S. 206)
●Der Kalender ist auf das richtige Datum eingestellt (S. 208)
●Stellen Sie sicher, dass der Start-Schalter ausgeschaltet ist
●Schließen Sie nach dem Speichern des Ladezeitplans das Ladekabel an
Der Startzeitpunkt für den Ladevorgang wird auf Basis des Ladezeitplans festgelegt,
der beim Anschließen des Ladekabels gespeichert war.
●Vergewissern Sie sich nach dem Anschließen des Ladekabels, dass die Ladekont-
rollleuchte blinkt (S. 115)
●Verwenden Sie keine Steckdose mit einer Abschaltfunktion (einschließlich einer
Timerfunktion)
Verwenden Sie eine Steckdose, die konstant Strom liefert. Bei Steckdosen, bei
denen die Stromzufuhr aufgrund einer Timerfunktion usw. unterbrochen wird, wird
der Ladevorgang möglicherweise nicht plangemäß ausgeführt, wenn die Stromzu-
fuhr zum eingestellten Zeitpunkt unterbrochen ist.
■Wenn das Ladekabel an das Fahrzeug angeschlossen bleibt
Selbst wenn mehrere aufeinanderfolgende Ladezeitpläne gespeichert wurden, wird
der nächste Ladevorgang erst dann entsprechend dem Ladezeitplan durchgeführt,
wenn das Ladekabel nach Abschluss des vorigen Ladevorgangs abgezogen und wie-
der angeschlossen wurde. Ferner wird ein Ladevorgang entsprechend dem Ladezeit-
plan nicht durchgeführt, wenn die Hybridbatterie (Traktionsbatterie) vollständig
geladen ist.
■“Klimaanlage” (falls vorhanden)
●Wenn die mit der Klimaanlage verbundene Einstellung aktiviert ist, läuft die Klimaan-
lage bis zum eingestellten Abfahrtszeitpunkt. Dabei verbraucht die Klimaanlage elek-
trische Energie, weshalb es vorkommen kann, dass der Ladevorgang zum
eingestellten Abfahrtszeitpunkt noch nicht abgeschlossen ist.
●Wenn die Hybridbatterie (Traktionsbatterie) vollständig geladen ist, wird der Ladevor-
gang nicht ausgeführt, selbst wenn ein Ladezeitplan gespeichert ist. Wenn jedoch
die Funktion “Klimaanlage” aktiviert ist, fängt die Klimaanlage kurz vor dem unter
“Abfahrt” eingestellten Zeitpunkt an zu arbeiten. Wenn dies geschieht, verbraucht die
Klimaanlage elektrische Energie und die Hybridbatterie (Traktionsbatterie) ist daher
bei der Abfahrt möglicherweise nicht vollständig geladen.
●Wenn die Türen entriegelt werden, funktioniert die Klimaanlage nicht.

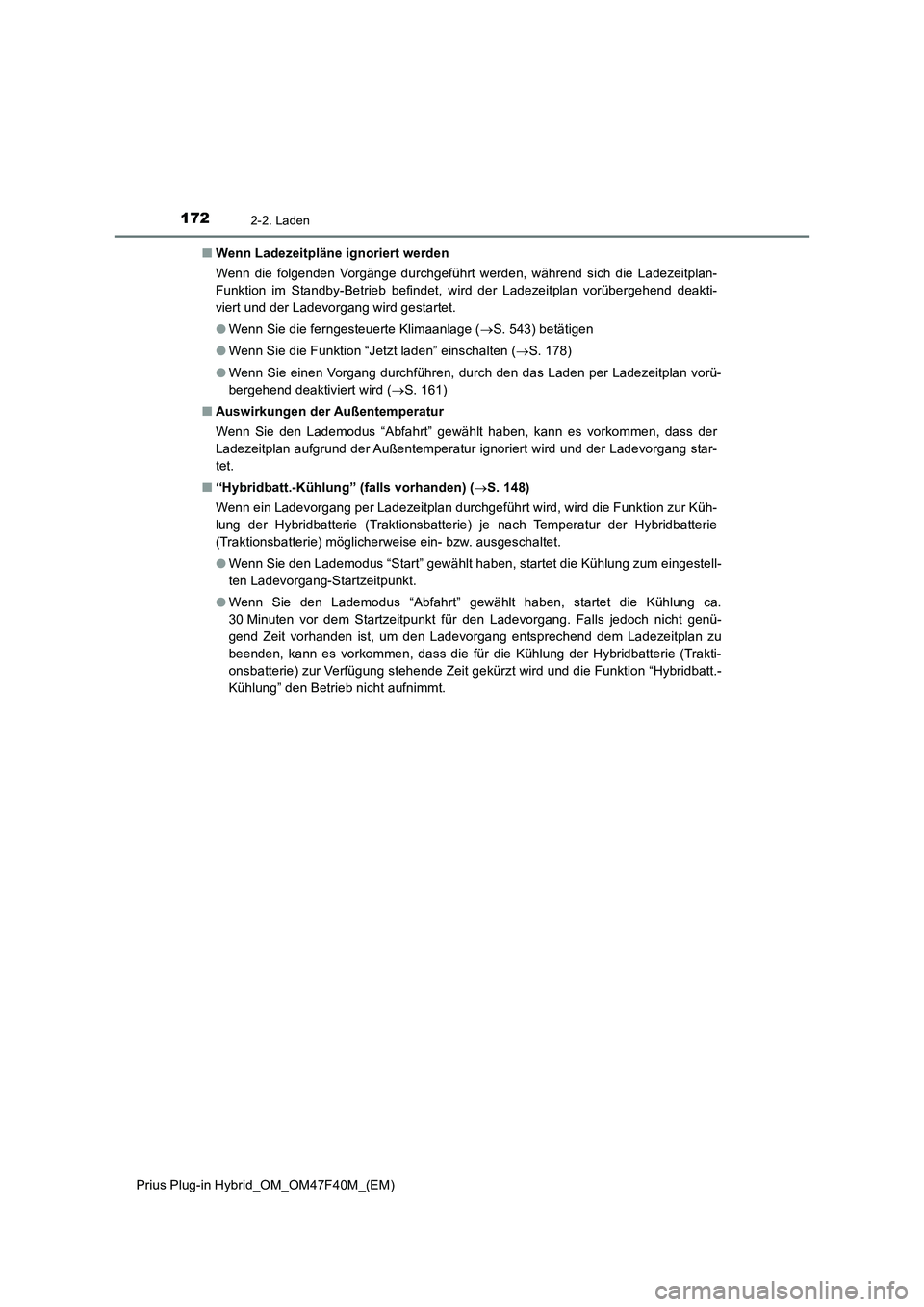

1722-2. Laden
Prius Plug-in Hybrid_OM_OM47F40M_(EM)■Wenn Ladezeitpläne ignoriert werden
Wenn die folgenden Vorgänge durchgeführt werden, während sich die Ladezeitplan-
Funktion im Standby-Betrieb befindet, wird der Ladezeitplan vorübergehend deakti-
viert und der Ladevorgang wird gestartet.
●Wenn Sie die ferngesteuerte Klimaanlage (S. 543) betätigen
●Wenn Sie die Funktion “Jetzt laden” einschalten (S. 178)
●Wenn Sie einen Vorgang durchführen, durch den das Laden per Ladezeitplan vorü-
bergehend deaktiviert wird (S. 161)
■Auswirkungen der Außentemperatur
Wenn Sie den Lademodus “Abfahrt” gewählt haben, kann es vorkommen, dass der
Ladezeitplan aufgrund der Außentemperatur ignoriert wird und der Ladevorgang star-
tet.
■“Hybridbatt.-Kühlung” (falls vorhanden) (S. 148)
Wenn ein Ladevorgang per Ladezeitplan durchgeführt wird, wird die Funktion zur Küh-
lung der Hybridbatterie (Traktionsbatterie) je nach Temperatur der Hybridbatterie
(Traktionsbatterie) möglicherweise ein- bzw. ausgeschaltet.
●Wenn Sie den Lademodus “Start” gewählt haben, startet die Kühlung zum eingestell-
ten Ladevorgang-Startzeitpunkt.
●Wenn Sie den Lademodus “Abfahrt” gewählt haben, startet die Kühlung ca.
30 Minuten vor dem Startzeitpunkt für den Ladevorgang. Falls jedoch nicht genü-
gend Zeit vorhanden ist, um den Ladevorgang entsprechend dem Ladezeitplan zu
beenden, kann es vorkommen, dass die für die Kühlung der Hybridbatterie (Trakti-
onsbatterie) zur Verfügung stehende Zeit gekürzt wird und die Funktion “Hybridbatt.-
Kühlung” den Betrieb nicht aufnimmt.

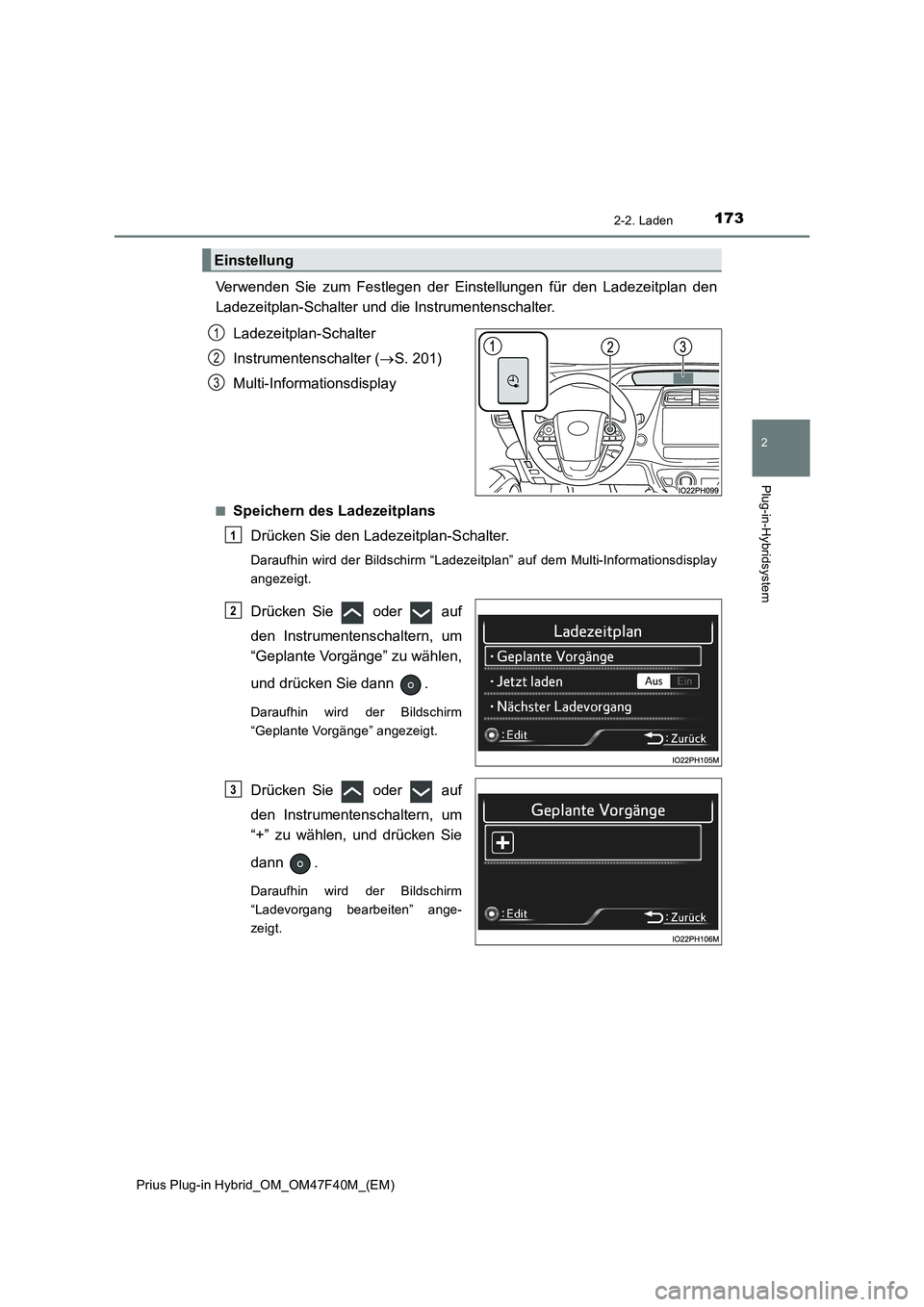

1732-2. Laden
2
Plug-in-Hybridsystem
Prius Plug-in Hybrid_OM_OM47F40M_(EM)
Verwenden Sie zum Festlegen der Einstellungen für den Ladezeitplan den
Ladezeitplan-Schalter und die Instrumentenschalter.
Ladezeitplan-Schalter
Instrumentenschalter (S. 201)
Multi-Informationsdisplay
■Speichern des Ladezeitplans
Drücken Sie den Ladezeitplan-Schalter.
Daraufhin wird der Bildschirm “Ladezeitplan” auf dem Multi-Informationsdisplay
angezeigt.
Drücken Sie oder auf
den Instrumentenschaltern, um
“Geplante Vorgänge” zu wählen,
und drücken Sie dann .
Daraufhin wird der Bildschirm
“Geplante Vorgänge” angezeigt.
Drücken Sie oder auf
den Instrumentenschaltern, um
“+” zu wählen, und drücken Sie
dann .
Daraufhin wird der Bildschirm
“Ladevorgang bearbeiten” ange-
zeigt.
Einstellung
1
2
3
1
2
3

1742-2. Laden
Prius Plug-in Hybrid_OM_OM47F40M_(EM)
Drücken Sie oder auf
den Instrumentenschaltern, um
die Zeile für die Lademodus-/
Zeitpunkteinstellungen zu wäh-
len, und drücken Sie dann .
Daraufhin wird der Bildschirm für die
Lademodus-/Zeitpunkteinstellun-
gen angezeigt.
Das Uhrzeitformat (12-Stunden-Format/24-Stunden-Format) ist an die Uhrein-
stellungen gekoppelt. (S. 206)
Drücken Sie oder auf
den Instrumentenschaltern, um
den Cursor auf den zu ändern-
den Eintrag zu setzen, und drü-
cken Sie dann oder ,
um die Einstellung zu ändern.
Stellen Sie den gewünschten Lade-
modus und die Startzeit für den
Ladevorgang (bzw. die Abfahrtszeit)
ein.
Im Lademodus “Start” wird hiermit der Startzeitpunkt für den Ladevorgang einge-
stellt. Im Lademodus “Abfahrt” wird hiermit der Endzeitpunkt für den Ladevor-
gang eingestellt.
Nachdem Sie die Einstellungen wie gewünscht geändert haben, drücken Sie
, um zum vorherigen Bildschirm zurückzukehren.
Drücken Sie zum Aktivieren der
Wiederholungseinstellung
oder auf den Instrumenten-
schaltern, um “Wiederholen” zu
wählen, und drücken Sie dann
.
Daraufhin wird ein Bildschirm ange-
zeigt, auf dem Sie den Wiederho-
lungstag auswählen können.
4
5
6
