2022 TOYOTA PRIUS PLUG-IN HYBRID Návod na použití (in Czech)

2553. Přístrojová deska
3
Přístrojová deska
Prius Plug-in Hybrid_OM_OM47E75CZ_(EE)
Spínače ovládání přístroje
Tyto spínače se používají pro seřízení polohy a jasu projekčního displeje.
( S. 257)
Spínač HUD (Projekční displej) (S. 256)
Zobrazení rychlosti vozidla
Vozidla s pravostranným řízením:
Jednotky rychlosti se objeví pod zobrazením rychlosti vozidla.
Displej tempomatu ( S. 401)
Indikátor hybridního systému ( S. 226)
V režimu EV a v režimu HV jsou obsahy zobrazení indikátoru hybridního
systému rozdílné.
Jízdní dosah EV
Ukazuje odhadovanou vzdálenost, kterou můžete ujet použitím akt uálního
zbývajícího nabití hybridního (trakčního) akumulátoru. ( S. 109)
Když je v činnosti systém klimatizace, zobrazí se jízdní dosah se zapnutým
systémem klimatizace.
Jízdní dosah EV se může zkrátit, i když nejedete, z důvodu spot řeby energie
systémem.
Vložené zobrazení ( S. 258)
Toto zobrazení poskytuje informace z jednotlivých podpůrných jí zdních sys-
témů podle jízdních podmínek.
1
2
3
4
5
6
7

2563. Přístrojová deska
Prius Plug-in Hybrid_OM_OM47E75CZ_(EE)
Spínač "HUD" je možno použít k zapnutí a vypnutí projekčního displeje,
nebo přepnutí obsahu zobrazení.
■Když je projekční displej vypnutý
Stisknutím spínače "HUD" se pro-
jekční displej zapne a zahájí zob-
razování.
Indikátor na spínači "HUD" se
rozsvítí.
Na multiinformačním displeji se
automaticky zobrazí obrazovka
seřízení polohy zobrazení a jasu.
( S. 257)
■Když je projekční displej zapnutý
Zobrazované položky mohou být přepínány stisknutím spínače "HUD ".
Zobrazení rychlosti vozidla
a zobrazení tempomatu*1
Zobrazení rychlosti vozidla/
indikátor hybridního systé-
mu*1, 2/jízdní dosah EV
Podrobnosti o indikátoru hybridní-
ho systému - viz S. 226.
Žádné zobrazení (projekční dis-
plej je vypnutý)
Indikátor na spínači "HUD"
zhasne.
*1: Když je zobrazeno vložené zob-
razení jednotlivých podpůrných
jízdních systémů, zobrazení se
dočasně vypne.
*2: V režimu EV a v režimu HV jsou
obsahy zobrazení indikátoru hyb-
ridního systému rozdílné.
Spínač "HUD" (Projekční displej)
1
2
3

2573. Přístrojová deska
3
Přístrojová deska
Prius Plug-in Hybrid_OM_OM47E75CZ_(EE)
Aby se zlepšila viditelnost projekčního displeje, je možno seřídit polohu
zobrazení a jas.
Zobrazení obrazovky seřízení na multiinformačním displeji
Když je projekční displej zapnutý:
Zvolte na obrazovce na m ultiinformačním displeji,
a pak stiskněte . ( S. 247)
Když je projekční displej vypnutý:
Když je stisknut spínač "HUD", a utomaticky se zobrazí obrazovka
seřízení projekčního displeje.*1
Pokud není provedena seřizovací činnost přibližně 6 sekund*2, multiinfor-
mační displej se automaticky vrátí na předchozí obrazovku.
Seřízení polohy zobrazení a jasu ovládáním spínačů ovládání pří-
stroje
Když je stisknuto nebo , po-
loha projekčního displeje se změní.
Když je stisknuto nebo , jas
projekčního displeje se změní.
Když je stisknuto , multiinfor-
mační displej se vrátí na předchozí
obrazovku.
*1: Tato funkce může být vypnuta. ( S. 250)
*2: Obrazovka seřízení může být náhle zrušena, pokud je přerušena výstražným
hlášením, které se zobrazí na displeji.
Seřízení polohy z obrazení a jasu
1
2

2583. Přístrojová deska
Prius Plug-in Hybrid_OM_OM47E75CZ_(EE)
■Vložená zobrazení podpůrných jízdních systémů
Vložená zobrazení mají vazbu na činnost následujících systémů a po-
užívají se k tomu, aby ukazovala některé informace zobrazované na
multiinformačním displeji.
*: Je-li ve výbavě
■Vložené zobrazení hlavní výstražné kontrolky
Když hlavní výstražná kontrolka
( S. 660) svítí nebo bliká, na
projekčním displeji se zobrazí
vložené zobrazení, aby byl řidič
informován.
Když hlavní výstražná kontrolka
svítí nebo bliká, zkontrolujte hlá-
šení zobrazené na multiinformač-
ním displeji a proveďte odpoví-
dající postup řešení problému.
( S. 665)
Vozidla s pravostranným řízením:
Zobrazení hlavní výstražné kontrolky se objeví pod zobrazením r ychlosti
vozidla.
Vložené zobrazení
SystémZobrazované informace
PCS (Předkolizní systém) ( S. 368)Předkolizní varování
LTA (Asistent sledování jízdy v jízdních
pruzích) ( S. 379)
Zobrazení funkce varování před
opuštěním jízdního pruhu
Výstraha při nedržení volantu
Zobrazení funkce upozornění
na kličkování vozidla
Adaptivní tempomat s plným rychlostním
rozsahem ( S. 401)
Zobrazení varování před
přiblížením
RSA (Asistent dopravních značek)
( S. 395)
Dopravní značky, doplňkové
značky atd.
Funkce PKSB (Brzda usnadňující parko-
vání)* ( S. 462)
Zobrazení činnosti
(zobrazení symbolů)

2593. Přístrojová deska
3
Přístrojová deska
Prius Plug-in Hybrid_OM_OM47E75CZ_(EE)
■Zapnutí/vypnutí projekčního displeje
Když je projekční displej vypnut pomocí spínače "HUD", nezobraz í se, dokud
nebude pro opětovné zapnutí projekčního displeje použit spínač "HUD". (Činnost
projekčního displeje nemá vazbu na spínač POWER.)
■ Jas displeje
● Jas projekčního displeje je automaticky seřízen podle stavu činnosti světlome-
tů (zapnuto/vypnuto) a jasu okolí.
● Když je jas projekčního displeje seřízen na určitou úroveň nebo výše, zobraze-
ní se automaticky ztlumí, když je vozidlo zastaveno. Jakmile se vozidlo roz-
jede a rychlost vozidla dosáhne přibližně 5 km/h nebo vyšší, zo brazení se
automaticky vrátí do svého předchozího jasu.
■ Zobrazení rychlosti vozidla
V extrémně chladném prostředí se zobrazení rychloměru a rychlosti vozidla
na projekčním displeji může mírně lišit.
■ Projekční displej
Když se díváte na projekční displej přes sluneční brýle, disple j se může zdát
tmavý a obtížně čitelný, zvláště přes polarizované sluneční brý le.
■ Když je odpojen 12V akumulátor
Přizpůsobené nastavení projekčního displeje bude resetováno.

2603. Přístrojová deska
Prius Plug-in Hybrid_OM_OM47E75CZ_(EE)
VÝSTRAHA
■Před použitím projekčního displeje
● Zkontrolujte, zda poloha a jas obrazu projekčního displeje není na překážku
bezpečné jízdě. Nesprávné seřízení polohy nebo jasu obrazu může překážet
výhledu řidiče a vést tak k nehodě s následky smrtelného nebo v ážného
zranění.
● Nedívejte se během jízdy nepřetržitě na projekční displej, protože můžete
přehlédnout chodce, objekty na silnici atd., před vozidlem.
UPOZORNĚNÍ
■ Abyste předešli poškození součástí
●Neumísťujte žádné nápoje do blízkosti
projektoru projekčního displeje. Pokud
bude projektor polit, může to mít za ná-
sledek elektrickou poruchu.
● Na projektor projekčního displeje nic ne-
pokládejte nebo nelepte nálepky.
Tím by se mohla přerušit indikace pro-
jekčního displeje.
● Nedotýkejte se vnitřku projektoru pro-
jekčního displeje nebo nestrkejte ostré
nebo podobné předměty do projektoru.
Tím by mohlo dojít k mechanickému po-
škození.
Projektor displeje

2613. Přístrojová deska
Prius Plug-in Hybrid_OM_OM47E75CZ_(EE)
3
Přístrojová deska
Obrazovka monitoru energie/spotřeby
Obrazovka navigačního systému
Tlačítko "MENU"
Monitor energie může být použit pro kontrolu stavu pohonu vozid la,
provozního stavu hybridního syst ému a stavu regenerace energie.
■Postup zobrazení
Stiskněte tlačítko "MENU".
Zvolte "Info" na obrazovce "Nabídka".
Pokud je zobrazena jiná obrazovka než "Monitor energie", zvolte
"Energie".
Stav hybridního systému můžete sledovat na a obrazovce navi-
gačního systému.
Monitor energie a obrazovka spotřeby paliva mohou být také zob-
razeny na multiinformačním dis pleji a výchozí obrazovce navi-
gačního systému.
Informace týkající se multiinf ormačního displeje - viz S. 220.
Součásti systému
1
2
Monitor energie
1
2

2623. Přístrojová deska
Prius Plug-in Hybrid_OM_OM47E75CZ_(EE)

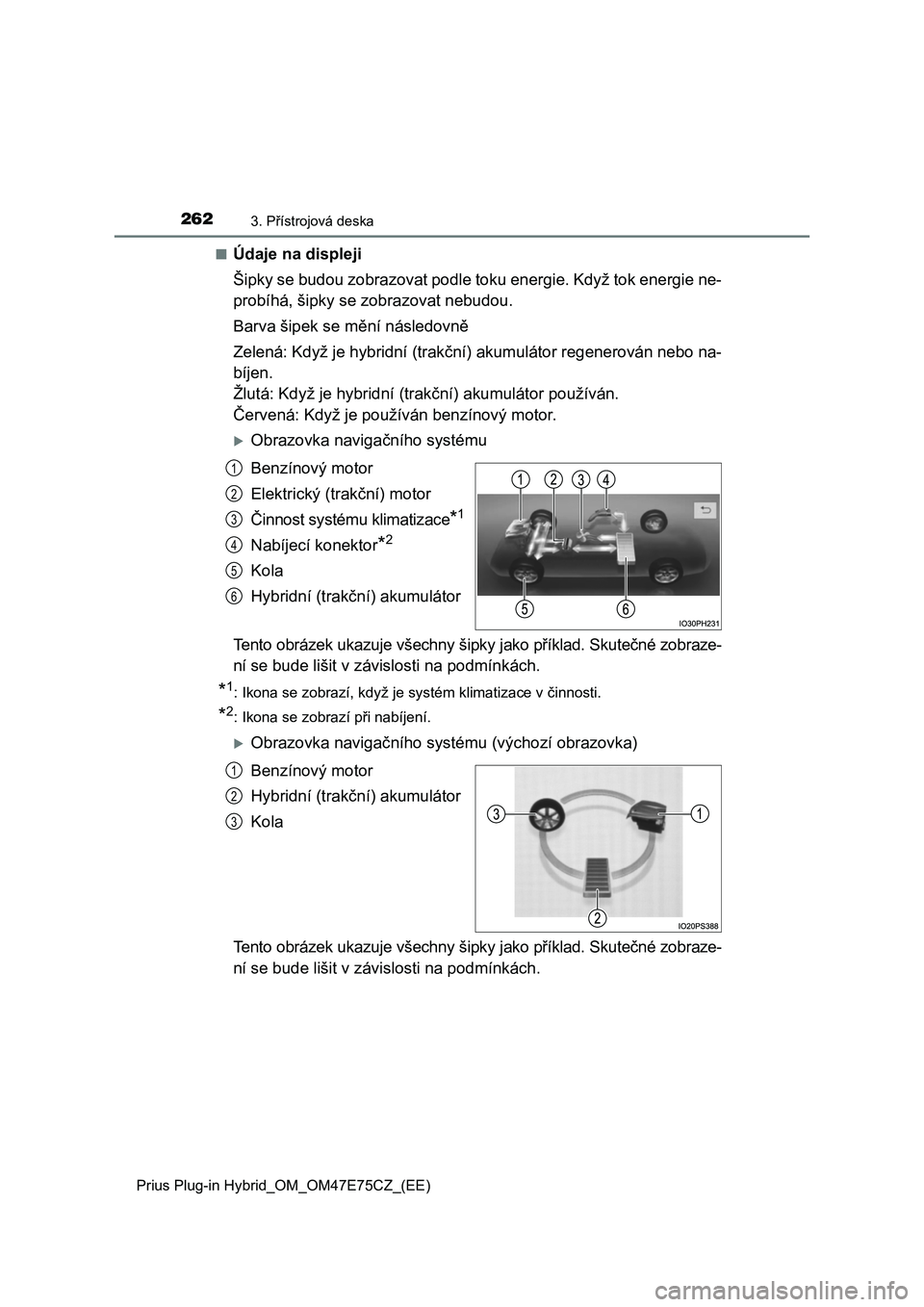

■Údaje na displeji
Šipky se budou zobrazovat podle toku energie. Když tok energie ne-
probíhá, šipky se zobrazovat nebudou.
Barva šipek se m ění následovně
Zelená: Když je hybridní (trakční) akumulátor regenerován nebo na-
bíjen.
Žlutá: Když je hybridní (tra kční) akumulátor používán.
Červená: Když je použí ván benzínový motor.
Obrazovka navigačního systému
Benzínový motor
Elektrický (trakční) motor
Činnost systému klimatizace*1
Nabíjecí konektor*2
Kola
Hybridní (trakční) akumulátor
Tento obrázek ukazuje všechny šipky jako příklad. Skutečné zobr aze-
ní se bude lišit v závis losti na podmínkách.
*1: Ikona se zobrazí, když je systém klimatizace v činnosti.
*2: Ikona se zobrazí při nabíjení.
Obrazovka navigačního systému (výchozí obrazovka)
Benzínový motor
Hybridní (trakční) akumulátor
Kola
Tento obrázek ukazuje všechny šipky jako příklad. Skutečné zobr aze-
ní se bude lišit v závi slosti na podmínkách.
1
2
3
4
5
6
1
2
3
