2022 TOYOTA PRIUS PLUG-IN HYBRID kapota

5
1
9 8
7
6
5
4 2
Prius Plug-in Hybrid_OM_OM47E75CZ_(EE)
3
7-1. Údržba a péče
Čistění a ochrana
exteriéru vozidla ..............566
Čistění a ochrana
interiéru vozidla ...............572
7-2. Údržba
Požadavky na údržbu ........578
7-3. Údržba svépomocí
Pokyny pro údržbu
svépomocí .......................581
Kapota ...............................584
Umístění podlahového
zvedáku ...........................586
Motorový prostor ................587
Pneumatiky ........................600
Tlak huštění pneumatik......608
Kola....................................610
Výměna kola ......................612
Filtr klimatizace ..................624
Výměna gumičky stěračů...628
Baterie elektronického
klíče .................................631
Kontrola a výměna
pojistek ............................634
Žárovky ..............................6388-1. Základní informace
Varovná světla .................. 646
Když musíte zastavit
vozidlo v případě nouze .. 647
Pokud se vozidlo ponoří
nebo voda na silnici
stoupá ............................. 648
8-2. Postupy v případě nouze
Když musí být vaše vozidlo
odtaženo ......................... 650
Když máte podezření na
poruchu ........................... 656
Když se rozsvítí výstražná
kontrolka nebo zazní
výstražný bzučák ............ 657
Když se zobrazí výstražné
hlášení ............................ 665
Když dojde k defektu
pneumatiky...................... 673
Když nelze nastartovat
hybridní systém ............... 691
Když elektronický klíč
řádně nefunguje .............. 693
Když se vybije
12V akumulátor ............... 697
Když se vozidlo přehřívá ... 703
Když vozidlo uvízne .......... 708
7Údržba a péče8Když nastanou potíže

15Obrazový rejstřík
Prius Plug-in Hybrid_OM_OM47E75CZ_(EE)
Stěrače čelního skla . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 348
Pokyny pro zimní sezónu . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 516
Pokyny pro myčku vozidel . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 568
Výměna gumičky stěrače . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 628
Dvířka palivové nádrže . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 351
Postup při tankování . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 351
Typ paliva/objem palivové nádrže . . . . . . . . . . . . . . . . . . . . . . S. 714
Nabíjecí otvor . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 111
Způsob nabíjení . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 142
Pneumatiky . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 600
Výměna . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 612
Rozměry/tlak huštění pneumatik . . . . . . . . . . . . . . . . . . . . . . . S. 721
Zimní pneumatiky/sněhové řetězy . . . . . . . . . . . . . . . . . . . . . . S. 516
Kontrola/střídání/výstražný systém tlaku pneumatik . . . . . . . . S. 600
Řešení při defektu pneumatik . . . . . . . . . . . . . . . . . . . . . . . . . S. 673
Kapota . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 584
Otevírání . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 584
Motorový olej . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 715
Řešení při přehřátí . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 703
Světlomety/přední obrysová světla/
světla pro denní svícení . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 337
Přední mlhová světla/zadní mlhová světla . . . . . . . . . . . . . S. 347
Směrová světla . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 335
Koncová světla . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 337
Osvětlení registrační značky . . . . . . . . . . . . . . . . . . . . . . . . S. 337
Couvací světla
Přeřazení zařazené polohy do R . . . . . . . . . . . . . . . . . . . . . . . S. 329
4
5
6
7
8
Žárovky venkovních světel pro jízdu
(Postup výměny: S. 638, Příkon: S. 721)
9
10
11
12
13
14

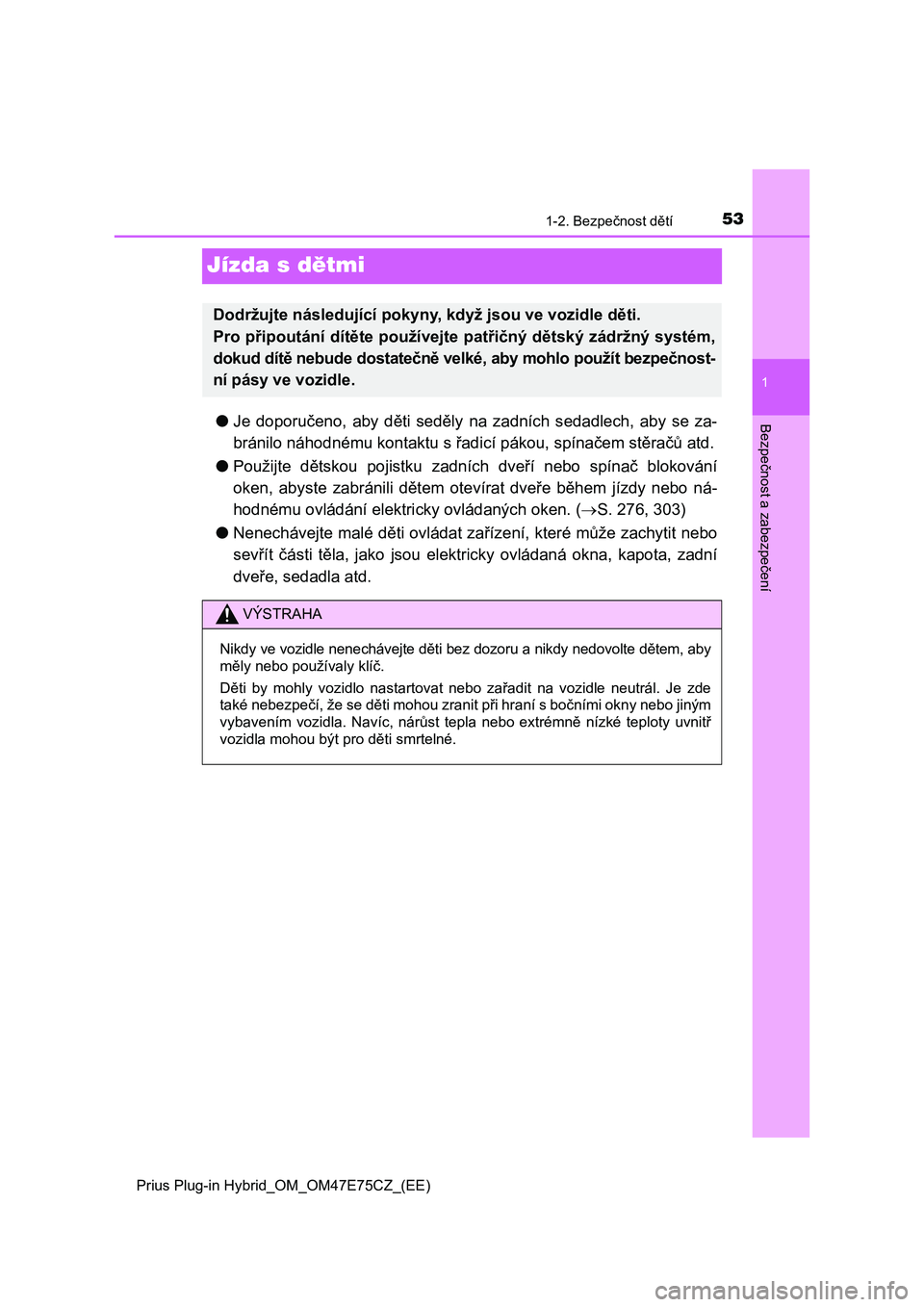

531-2. Bezpečnost dětí
1
Bezpečnost a zabezpečení
Prius Plug-in Hybrid_OM_OM47E75CZ_(EE)
Jízda s dětmi
●Je doporučeno, aby děti seděly na zadních sedadlech, aby se za-
bránilo náhodnému kontaktu s řad icí pákou, spínačem stěračů atd.
● Použijte dětskou pojistku zadních dveří nebo spínač blokování
oken, abyste zabránili dětem otevírat dveře během jízdy nebo ná -
hodnému ovládání elektri cky ovládaných oken. (S. 276, 303)
● Nenechávejte malé děti ovládat zařízení, které může zachytit nebo
sevřít části těla, jako jsou e lektricky ovládaná okna, kapota, zadní
dveře, sedadla atd.
Dodržujte následující pokyny, když jsou ve vozidle děti.
Pro připoutání dítěte používejte patřičný dětský zádržný systém,
dokud dítě nebude dostatečně velké, aby mohlo použít bezpečnost-
ní pásy ve vozidle.
VÝSTRAHA
Nikdy ve vozidle nenechávejte děti bez dozoru a nikdy nedovolte dětem, aby
měly nebo používaly klíč.
Děti by mohly vozidlo nastartovat nebo zařadit na vozidle neutr ál. Je zde
také nebezpečí, že se děti mohou zranit při hraní s bočními okn y nebo jiným
vybavením vozidla. Navíc, nárůst tepla nebo extrémně nízké tepl oty uvnitř
vozidla mohou být pro děti smrtelné.

761-3. Zabezpečovací systém
Prius Plug-in Hybrid_OM_OM47E75CZ_(EE)
Alarm
Alarm používá světla a zvuk, aby spustil poplach, když je detekováno
vniknutí.
Alarm je spuštěn v následujících situacích, když je alarm nastaven:
● Zamknuté dveře nebo zadní dveře jsou odemknuty nebo otevřeny
jakýmkoliv jiným způsobem, než pomocí funkce nastupování nebo
bezdrátovým dálkovým ovládáním. ( Dveře se opět automaticky uza-
mknou.)
● Kapota je otevřena.
● Senzor vniknutí, je-li ve výbavě, detekuje pohyb uvnitř vozidla. (Naru-
šitel se dostane do vozidla.)
Zavřete dveře a kapotu, a zamkněte
všechny dveře pomocí funkce na-
stupování nebo bezdrátovým dál-
kovým ovládáním. Systém se auto-
maticky nastaví po 30 sekundách.
Když je systém nastaven, indikátor
přestane svítit a začne blikat.
Pro deaktivaci nebo zastavení alarmu proveďte jednu z následují cích
činností.
● Odemkněte dveře použitím funkce nastupování nebo bezdrátovým
dálkovým ovládáním.
● Nastartujte hybridní systém. (Alarm bude deaktivován nebo zastaven
po několika sekundách.)
: Je-li ve výbavě
Alarm
Nastavení systému alarmu
Deaktivace nebo zastavení alarmu

1462-2. Nabíjení
Prius Plug-in Hybrid_OM_OM47E75CZ_(EE)■"Traction Battery Cooler" (Chlazení trakčního akumulátoru) (je-li ve výbavě)
●Když má hybridní (trakční) akumulátor vyšší než určitou teplotu a spínač
POWER je vypnut, na multiinformačním displeji se zobrazí kontrolní obra-
zovka, která signalizuje, zda je "Traction Battery Cooler" v provozu. Přibliž-
ně 5 minut po volbě "Yes" (Ano) na této obrazovce bude možná činnost
systému.
●Když je nabíjení zahájeno, "Traction Battery Cooler" bude v činnosti pouze
tehdy, když bude hybridní (trakční) akumulátor horký.
●Indikátor nabíjení svítí, když je "Traction Battery Cooler" v pohotovostním
režimu nebo v činnosti
●"Traction Battery Cooler" bude v provozu maximálně přibližně 30 minut.
Když je však nastaven čas "Departure" (Odjezd) (S. 166) a není dostatečná
doba mezi aktuálním časem a časem, kdy bude nabíjení dokončeno, doba
činnosti "Traction Battery Cooler" může být kratší.
●Když je velikost zbývajícího nabití v hybridním (trakčním) akumulátoru malá,
"Traction Battery Cooler" nemusí být v provozu, i když je hybridní (trakční)
akumulátor horký.
●Pokud jsou provedeny následující činnosti, když je "Traction Battery Cooler"
v činnosti, chlazení hybridního (trakčního) akumulátoru se zastaví.
• Jsou otevřeny dveře
• Je otevřena kapota
• Spínač POWER je zapnut do jakéhokoliv režimu kromě vypnutí.
• Je v činnosti alarm (je-li ve výbavě) (S. 76)
• Zařazená poloha je přeřazena do jakékoliv polohy jiné než P
• Je v činnosti dálkově ovládaný systém klimatizace (S. 535)
• "Charge Now" (Dobít nyní) je v provozu (S. 167)
• Velikost zbývajícího nabití v hybridním (trakčním) akumulátoru je pod určitou
velikostí.
●Když je spínač POWER vypnut, na multiinformačním displeji se zobrazí
kontrolní obrazovka, která signalizuje, zda je "Traction Battery Cooler"
v provozu. Tato kontrolní obrazovka může být zapnuta a vypnuta v nastavení
"Meter Customize" (Vlastní nastavení přístroje) na multiinformačním displeji
(S. 250). Když je však kontrolní obrazovka nastavena na "Off" (Vypnuto),
"Traction Battery Cooler" nebude dále fungovat.
●"Traction Battery Cooler" používá napájení z hybridního (trakčního) akumu-
látoru a externího zdroje elektrického proudu.
• Když je "Traction Battery Cooler" v činnosti, velikost zbývajícího nabití hyb-
ridního (trakčního) akumulátoru se zvyšuje a snižuje v určitém rozsahu a ne-
zvyšuje se jako při normálním nabíjení.
• Činnost "Traction Battery Cooler" je rozpoznána nabíječkou jako nabíjení.
Nabíječka, která vypočítává poplatky podle doby nabíjení, zahrne tuto
dobu do poplatku.

3665-5. Používání podpůrných jízdních systémů
Prius Plug-in Hybrid_OM_OM47E75CZ_(EE)■Pokud se na multiinformačním displeji zobrazí výstražné hlášení
Systém může být dočasně nedostupný nebo může mít systém poruchu.
●V následujících situacích proveďte činnosti uvedené v tabulce. Když jsou de-
tekovány normální provozní podmínky, hlášení zmizí a systém bude funkční.
Pokud hlášení nezmizí, kontaktujte kteréhokoliv autorizovaného prodejce nebo
servis Toyota, nebo kterýkoliv spolehlivý servis.
SituaceČinnosti
Když je oblast kolem kamery
pokryta nečistotami, vlhkostí
(zamlžení, pokrytí kondenzací,
ledem atd.) nebo jinými materiály
Použitím stěrače a funkce A/C odstraňte
nečistoty a další ulpělé látky. (S. 527)
Když je teplota v okolí přední
kamery mimo provozní rozsah,
např., když je vozidlo na slunci
nebo v extrémně chladném pro-
středí
Pokud je přední kamera horká, např. po
parkování na slunečném místě, použijte
systém klimatizace, abyste snížili teplotu
v okolí přední kamery.
Pokud byla použita sluneční clona, když
bylo vozidlo zaparkováno, v závislosti
na jejím typu, sluneční světlo odražené
od povrchu sluneční clony může způso-
bit, že teplota přední kamery bude nad-
měrně vysoká.
Pokud je přední kamera studená, např. po
parkování v extrémně chladném prostředí,
použijte systém klimatizace, abyste zvýšili
teplotu v okolí přední kamery.
Pokud je oblast pře přední
kamerou zakryta, např., když je
otevřena kapota nebo je na část
čelního skla před přední kamerou
nalepena nálepka.
Zavřete kapotu, odstraňte nálepku atd.,
abyste překážku odstranili.
Když se zobrazí "Pre-Collision
System Unavailable" (Předkolizní
systém není k dispozici)Zkontrolujte, zda na radarovém senzoru
a krytu radarového senzoru neulpěly ne-
čistoty a pokud ulpěly, odstraňte je.

5366-1. Používání systému klimatizace a odmlžování
Prius Plug-in Hybrid_OM_OM47E75CZ_(EE)
■Podmínky činnosti
Systém funguje pouze tehdy, pokud jsou splněny všechny z násled ujících pod-
mínek:
● Zařazená poloha je v P.
● Spínač POWER je vypnutý.*
●Všechny dveře jsou zavřeny.
● Kapota je zavřena.
*: Dálkově ovládaný systém klimatizace nemůže být používán přibližně 3 a půl
minuty poté, co byl spínač POWER vypnut.
■ Automatické vypnutí dálkově ovládaného systému klimatizace
Systém se automaticky vypne za následujících podmínek:
● Od začátku činnosti uběhly cca 10 minuty
● Některá z provozních podmínek není splněna
Systém se může vypnout také tehdy, když úroveň nabití hybridníh o (trakčního)
akumulátoru značně poklesne.
■ Podmínky ovlivňující činnost
Systém nemusí začít fungovat v následujících situacích:
● Úroveň nabití hybridního (trakčního) akumulátoru je nízká
● Venkovní teplota je extrémně nízká
● Když je hybridní systém studený (například jeho ponecháním dlouhou dobu
při nízkých teplotách)
■ Odmlžování čelního skla
Když odmlžujete čelní sklo použitím dálkově ovládaného systému klimatizace,
odmlžování může být nedostatečné, protože napájení je omezeno v íce, než
při normální činnosti klimatizace. Také vnější strana čelního s kla se může za-
mlžit z důvodu venkovní teploty, vlhkosti vzduchu nebo nastaven é teploty kli-
matizace.
■ Používání topení pomocí dálkově ovládaného systému klimatizace
Když vnější výměník tepla zamrzne, výkon topení může poklesnout z důvodu
automatického přepnutí na činnost odstranění námrazy.
■ Zabezpečovací funkce
Kterékoliv odemknuté dveře budou automaticky zamknuty, když je systém v čin-
nosti. Varovná světla bliknou, aby signalizovala, že dveře byly zamknuty nebo
byl systém vypnut. (Zamknutí dveří: 1krát; Vypnutí systému: 2kr át)
■ Podmínky ovlivňující činnost
 S. 286

5386-1. Používání systému klimatizace a odmlžování
Prius Plug-in Hybrid_OM_OM47E75CZ_(EE)
VÝSTRAHA
■Pokyny pro dálkově ovládaný systém klimatizace
● Nepoužívejte systém, když jsou ve vozidle lidé.
I když systém používáte, vnitřní teplota může stále dosahovat v ysoké
nebo nízké úrovně z důvodu funkcí, jako je automatické vypnutí. Děti a do-
mácí zvířata ponechaná uvnitř vozidla mohou utrpět úžeh, dehydr ataci
nebo podchlazení, což by mohlo vést ke smrti nebo vážným zraněn ím.
● V závislosti na okolním prostředí mohou signály z dálkového spínače vysílat
dále, než očekáváte. Věnujte příslušnou pozornost okolí vozidla a použí-
vejte spínač pouze tehdy, pokud je to nezbytné.
● Neovládejte "A/C", když je otevřena kapota. Neočekávaně se může spustit
klimatizace a předměty se mohou zachytit do elektrického ventil átoru chla-
zení.
UPOZORNĚNÍ
■ Abyste zabránili vybití hybridního (trakčního) akumulátoru při nespráv-
ném ovládání
Používejte "A/C" pouze tehdy, pokud je to nutné.
