2022 TOYOTA COROLLA Instructieboekje (in Dutch)

487
8
8-2. Stappen die genomen moeten worden in noodgevallen
Bij problemen

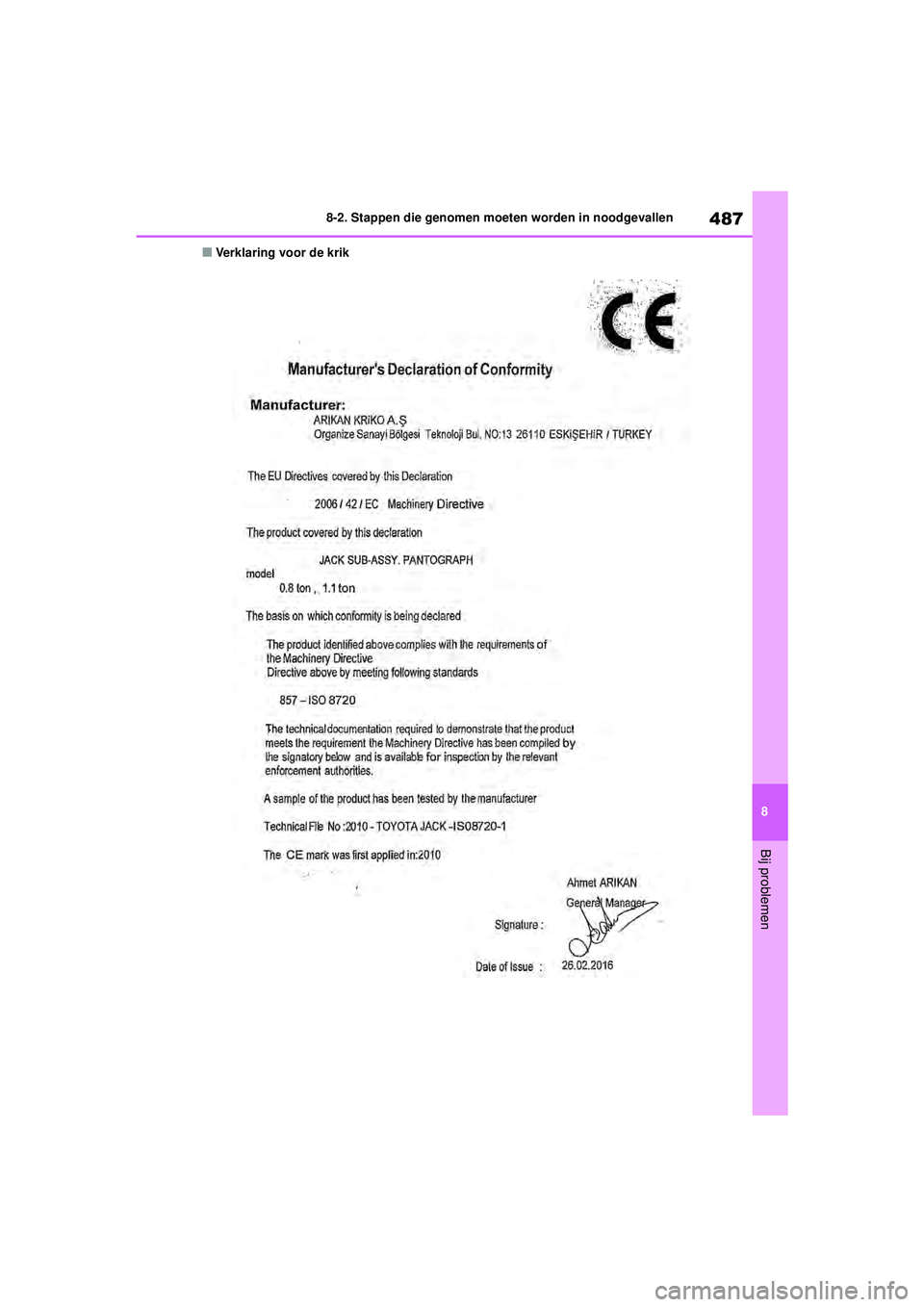

QVerklaring voor de krik
COROLLA-HYBRID(TMMT)_OM_Europe_OM12R51E_1_2201.book
Page 487 Monday, October 11, 2021 11:32 AM

4888-2. Stappen die genomen moeten worden in noodgevallen
WAARSCHUWING
QBij gebruik van het normale reserve-
wiel
OVervang het reservewiel zo snel moge-
lijk door een wiel met een standaard-
band.
OVermijd plotseling accelereren, abrupte
stuuracties, plotseling remmen en scha-
kelhandelingen die een plotselinge
motorremwerking veroorzaken.
QBij gebruik van het compacte reser-
vewiel
OHoud er rekening mee dat het reserve-
wiel speciaal ontworpen is voor gebruik
onder uw auto. Gebruik uw reservewiel
daarom niet onder een andere auto.
OMonteer niet gelijktijdig meer dan één
compact reservewiel onder uw auto.
OVervang het reservewiel zo snel moge-
lijk door een wiel met een standaard-
band.
OVermijd plotseling accelereren, abrupte
stuuracties, plotseling remmen en scha-
kelhandelingen die een plotselinge
motorremwerking veroorzaken.
QBij gebruik van het compacte reser-
vewiel
Het kan voorkomen dat de rijsnelheid niet
goed wordt weergegeven en dat de vol-
gende systemen niet goed werken:
• ABS en Brake Assist
• VSC
•TRC
• Automatic High Beam-systeem (indien aanwezig)
• Cruise control (indien aanwezig)
• Dynamic Radar Cruise Control met vol- ledig snelheidsbereik (indien aanwezig)
• EPS
• PCS (Pre-Crash Safety-systeem) (indien aanwezig)
• LTA (Lane Tracing Assist) (indien aan- wezig)
• Bandenspanningswaarschuwingssys- teem
• Toyota Parking Assist-sensor (indien aanwezig)
• PKSB (Parking Support Brake) (indien aanwezig)
• BSM (Blind Spot Monitor) (indien aan- wezig)
• Rear View Monitor-systeem (indien aan- wezig)
• S-IPA (Simple Intelligent Parking Assist- systeem) (indien aanwezig)
• Navigatiesysteem (indien aanwezig)
QSnelheidsbeperking bij gebruik van
het compacte reservewiel
Rijd niet harder dan 80 km/h als er een
compact reservewiel onder de auto is
gemonteerd.
Het compacte reservewiel is niet ontwor-
pen voor gebruik bij hoge snelheden. Het
niet opvolgen van deze voorzorgsmaatre-
gel kan leiden tot een ongeval en dodelijk
of ernstig letsel.
QNa gebruik van gereedschap en krik
Controleer voor het rijden of het gereed-
schap en de krik weer goed zijn opgebor-
gen en bevestigd. Dit om te voorkomen
dat een van deze voorwerpen bij een aan-
rijding of bij hard remmen letsel veroor-
zaakt.
OPMERKING
QRijd voorzichtig over oneffenheden
in het wegdek heen als het compacte
reservewiel onder de auto gemon-
teerd is.
De auto ligt lager op de weg als het com-
pacte reservewiel is gemonteerd dan wan-
neer er gereden wordt met de standaard-
banden. Wees voorzichtig bij het rijden
over slechte wegen.
COROLLA-HYBRID(TMMT)_OM_Europe_OM12R51E_1_2201.book Page 488 Monday, October 11, 2021 11:32 AM

489
8
8-2. Stappen die genomen moeten worden in noodgevallen
Bij problemen
Een van de onderstaande punten kan
het probleem veroorzaken:

De elektronische sleutel werkt
mogelijk niet goed. ( →Blz. 491)
 Er is mogelijk onvoldoende brand-
stof aanwezig in de tank. Vul de
brandstoftank.
 Er kan een storing aanwezig zijn in
de startblokkering. (→Blz. 81)
 Er kan een storing aanwezig zijn in
het stuurslotsysteem.
 Het hybridesysteem van de motor is
mogelijk defect als gevolg van een
elektrische storing, zoals een ontla-
den batterij van de elektronische
sleutel of een defecte zekering. Er
bestaat echter, afhankelijk van het
soort storing, een noodmaatregel om
het hybridesystee m te starten.
(→Blz. 490)
 Alleen ZWE213-uitvoeringen
*:
De temperatuur van het batterijpak-
ket (tractiebatterij ) is mogelijk zeer
laag is (lager dan ongeveer -30°C).
(→Blz. 77, 165)
*: De modelcode staat vermeld op het type- plaatje. ( →Blz. 504)
OPMERKING
QRijden met sneeuwkettingen en het
compacte reservewiel
Monteer geen sneeuwketting op het com-
pacte reservewiel. De sneeuwketting kan
de carrosserie beschadigen en het rijge-
drag in negatieve zin beïnvloeden.
QBij het vervangen van banden
Neem voor het verwijderen en plaatsen
van wielen, banden of bandenspannings-
sensoren en -zenders contact op met een
erkende Toyota-dealer of hersteller/repa-
rateur of een andere naar behoren gekwa-
lificeerde en uitgerus te deskundige, omdat
de bandenspanningssensoren en -zen-
ders beschadigd kunnen raken als er niet
voorzichtig mee wordt omgegaan.
QVoorkomen van schade aan de ban-
denspanningssensoren en -zenders
Als een band is gerepareerd met banden-
reparatievloeistof, werken de bandenspan-
ningssensor en -zender mogelijk niet
goed. Neem wanneer bandenreparatie-
vloeistof is gebruikt zo snel mogelijk con-
tact op met een erkende Toyota-dealer of
hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste
deskundige. Vervang bij het vervangen
van de band de bandenspanningssensor
en -zender. ( →Blz. 419)
Als het hybridesysteem
niet kan worden gestar t
Het niet starten van het hybride-
systeem kan verschillende oorza-
ken hebben. Raadpleeg het vol-
gende overzicht en onderneem de
bijpassende acties:
Het hybridesysteem kan niet
worden gestart, ook al is de
startprocedure correct
uitgevoerd. ( →Blz. 165)
COROLLA-HYBRID(TMMT)_OM_Europe_OM12R51E_1_2201.book Page 489 Monday, October 11, 2021 11:32 AM

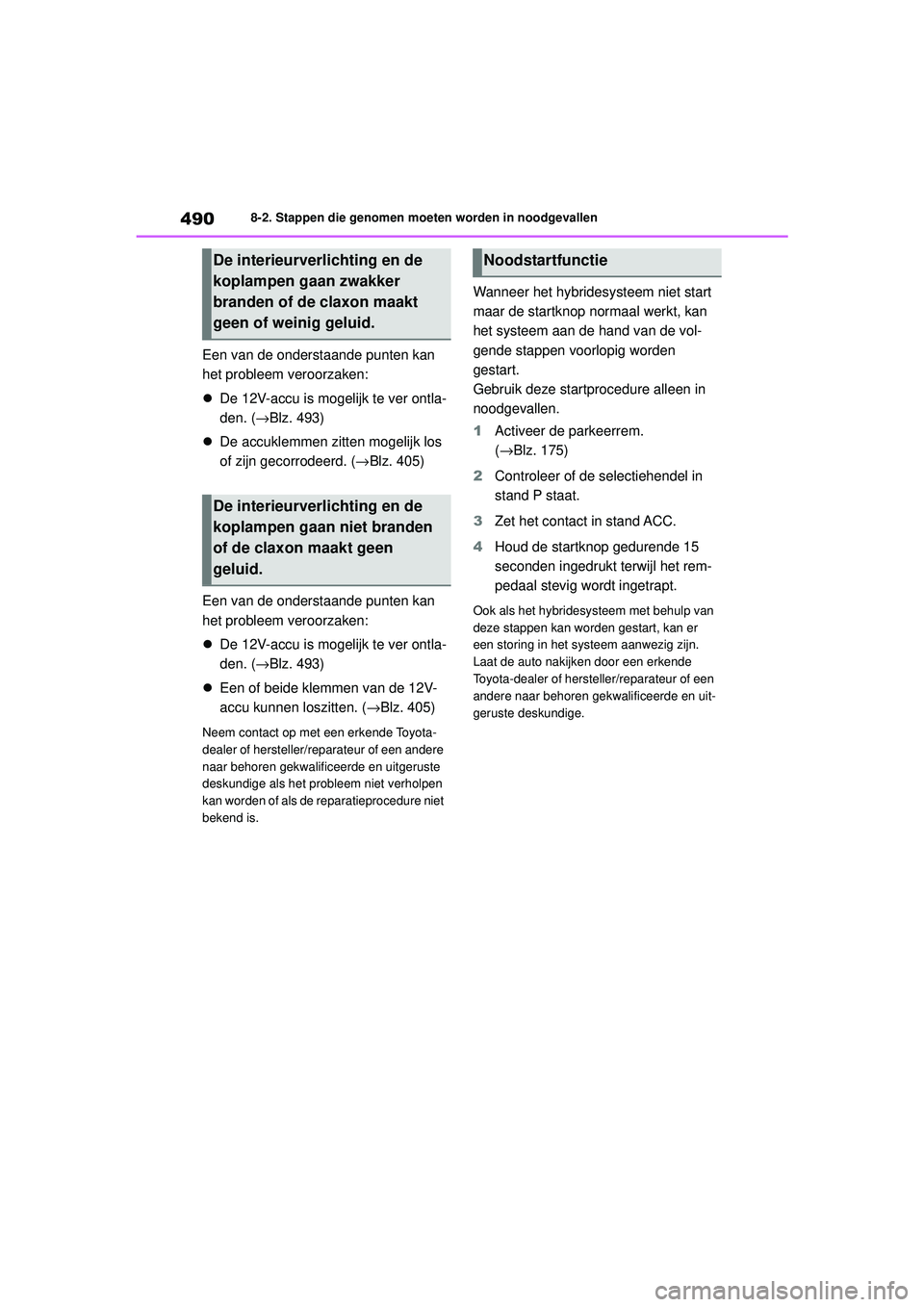

4908-2. Stappen die genomen moeten worden in noodgevallen
Een van de onderstaande punten kan
het probleem veroorzaken:
De 12V-accu is mogelijk te ver ontla-
den. ( →Blz. 493)
 De accuklemmen zitten mogelijk los
of zijn gecorrodeerd. ( →Blz. 405)
Een van de onderstaande punten kan
het probleem veroorzaken:
 De 12V-accu is mogelijk te ver ontla-
den. ( →Blz. 493)
 Een of beide klemmen van de 12V-
accu kunnen loszitten. ( →Blz. 405)
Neem contact op met een erkende Toyota-
dealer of hersteller/reparateur of een andere
naar behoren gekwalificeerde en uitgeruste
deskundige als het probleem niet verholpen
kan worden of als de reparatieprocedure niet
bekend is.
Wanneer het hybridesysteem niet start
maar de startknop normaal werkt, kan
het systeem aan de hand van de vol-
gende stappen voorlopig worden
gestart.
Gebruik deze startprocedure alleen in
noodgevallen.
1Activeer de parkeerrem.
(→Blz. 175)
2 Controleer of de selectiehendel in
stand P staat.
3 Zet het contact in stand ACC.
4 Houd de startknop gedurende 15
seconden ingedrukt terwijl het rem-
pedaal stevig wordt ingetrapt.
Ook als het hybridesysteem met behulp van
deze stappen kan worden gestart, kan er
een storing in het systeem aanwezig zijn.
Laat de auto nakijken door een erkende
Toyota-dealer of hersteller/reparateur of een
andere naar behoren gekwalificeerde en uit-
geruste deskundige.
De interieurverlichting en de
koplampen gaan zwakker
branden of de claxon maakt
geen of weinig geluid.
De interieurverlichting en de
koplampen gaan niet branden
of de claxon maakt geen
geluid.
Noodstartfunctie
COROLLA-HYBRID(TMMT)_OM_Europe_OM12R51E_1_2201.book Page 490 Monday, October 11, 2021 11:32 AM

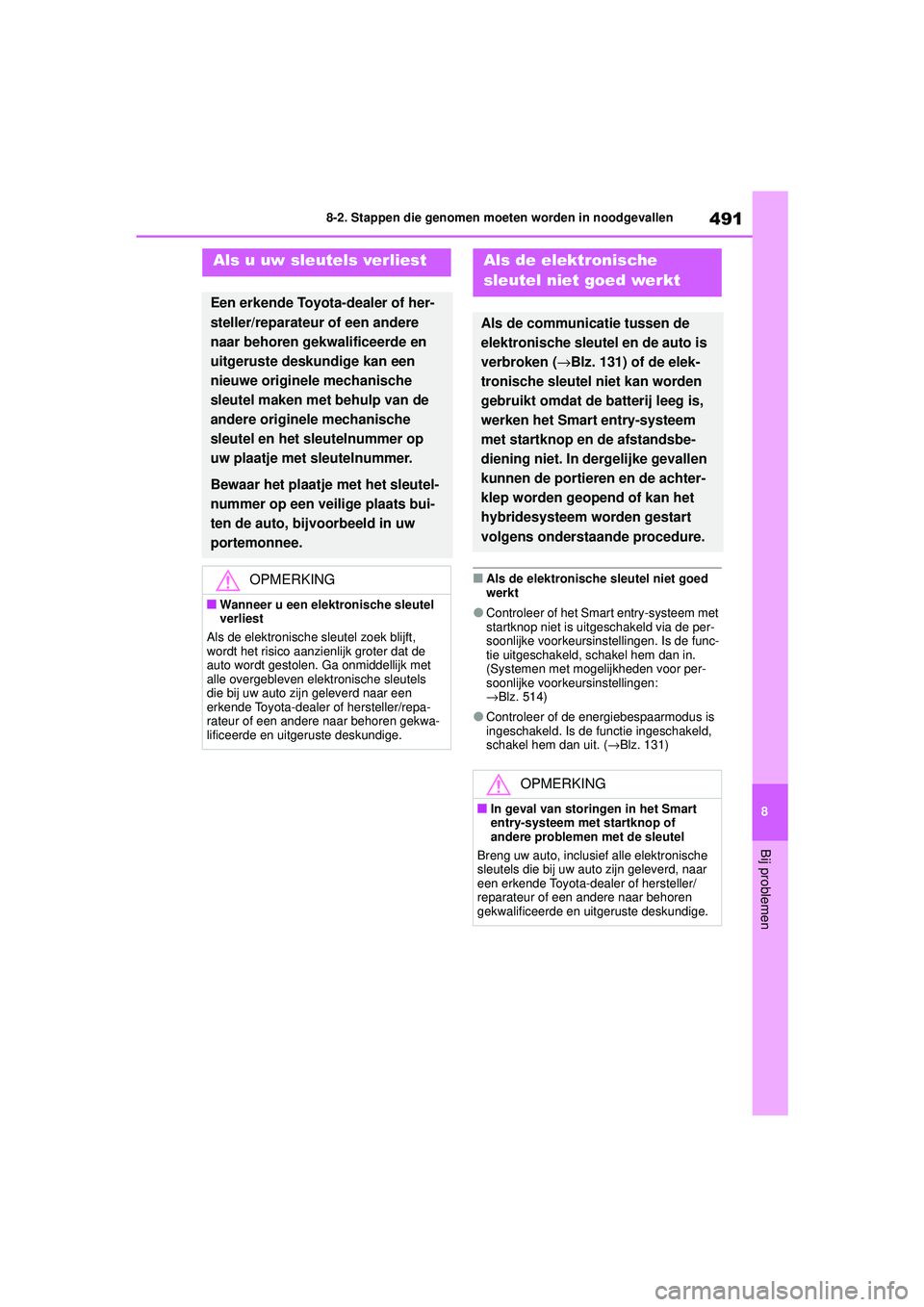

491
8
8-2. Stappen die genomen moeten worden in noodgevallen
Bij problemen
QAls de elektronische sleutel niet goed
werkt
OControleer of het Smart entry-systeem met
startknop niet is uit
geschakeld via de per-
soonlijke voorkeursins tellingen. Is de func-
tie uitgeschakeld, schakel hem dan in.
(Systemen met mogelijkheden voor per-
soonlijke voork eursinstellingen:
→ Blz. 514)
OControleer of de energiebespaarmodus is
ingeschakeld. Is de functie ingeschakeld,
schakel hem dan uit. ( →Blz. 131)
Als u uw sleutels verliest
Een erkende Toyota-dealer of her-
steller/reparateur of een andere
naar behoren gekwalificeerde en
uitgeruste deskundige kan een
nieuwe originele mechanische
sleutel maken met behulp van de
andere originele mechanische
sleutel en het sleutelnummer op
uw plaatje met sleutelnummer.
Bewaar het plaatj e met het sleutel-
nummer op een veilige plaats bui-
ten de auto, bijvoorbeeld in uw
portemonnee.
OPMERKING
QWanneer u een elektronische sleutel
verliest
Als de elektronische sl eutel zoek blijft,
wordt het risico aanzienlijk groter dat de
auto wordt gestolen. Ga onmiddellijk met
alle overgebleven el ektronische sleutels
die bij uw auto zijn geleverd naar een
erkende Toyota-dealer of hersteller/repa-
rateur of een andere naar behoren gekwa-
lificeerde en uitgeruste deskundige.
Als de elektronische
sleutel niet goed werkt
Als de communicatie tussen de
elektronische sleutel en de auto is
verbroken ( →Blz. 131) of de elek-
tronische sleutel niet kan worden
gebruikt omdat de batterij leeg is,
werken het Smart entry-systeem
met startknop en de afstandsbe-
diening niet. In dergelijke gevallen
kunnen de portieren en de achter-
klep worden geopend of kan het
hybridesysteem worden gestart
volgens onderstaande procedure.
OPMERKING
QIn geval van storingen in het Smart
entry-systeem met startknop of
andere problemen met de sleutel
Breng uw auto, inclusief alle elektronische
sleutels die bij uw auto zijn geleverd, naar
een erkende Toyota-dealer of hersteller/
reparateur of een andere naar behoren
gekwalificeerde en uitgeruste deskundige.
COROLLA-HYBRID(TMMT)_OM_Europe_OM12R51E_1_2201.book Page 491 Monday, October 11, 2021 11:32 AM

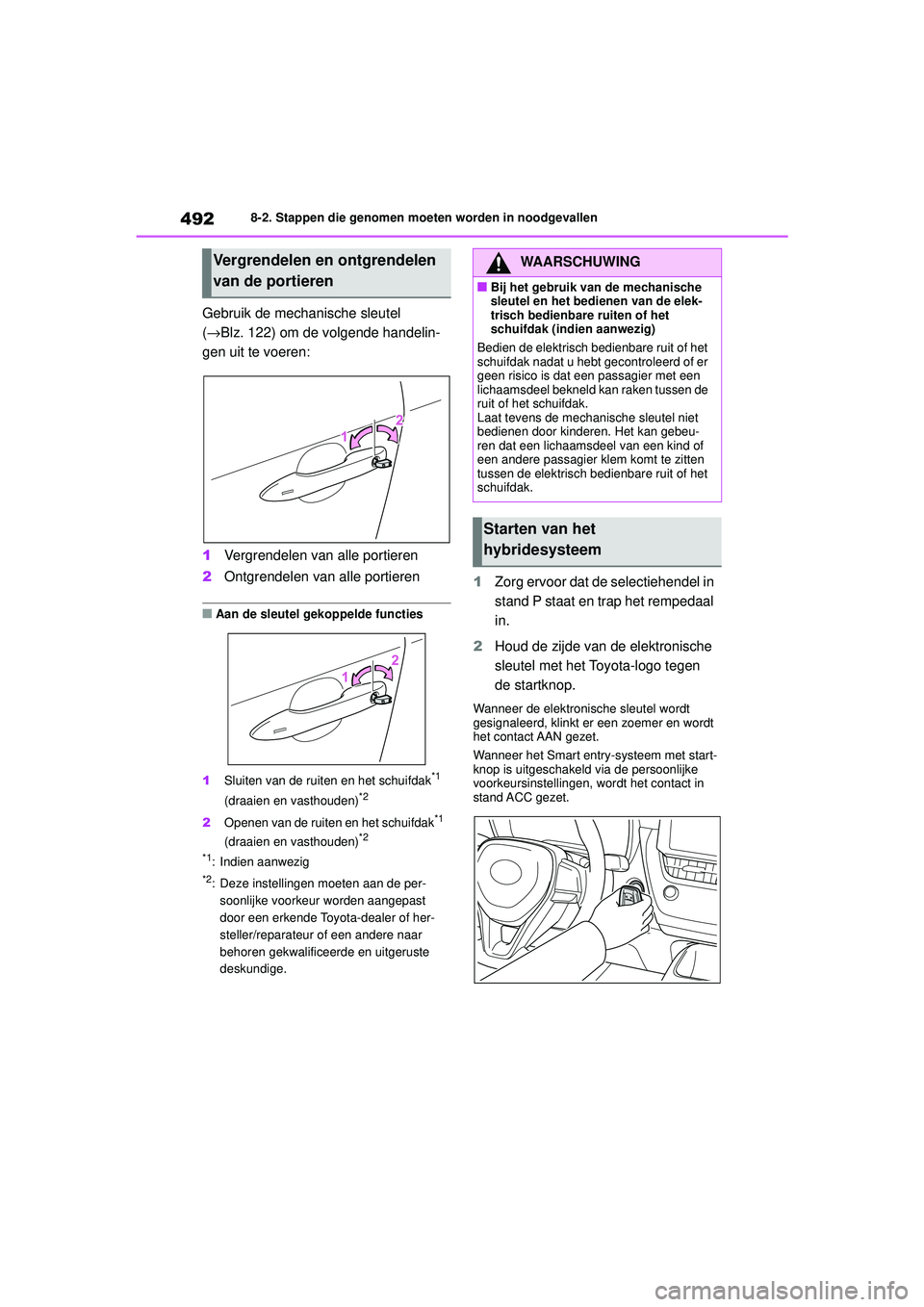

4928-2. Stappen die genomen moeten worden in noodgevallen
Gebruik de mechanische sleutel
(→Blz. 122) om de volgende handelin-
gen uit te voeren:
1Vergrendelen van alle portieren
2 Ontgrendelen van alle portieren
QAan de sleutel gekoppelde functies
1 Sluiten van de ruiten en het schuifdak
*1
(draaien en vasthouden)*2
2 Openen van de ruiten en het schuifdak*1
(draaien en vasthouden)*2
*1
: Indien aanwezig
*2: Deze instellingen moeten aan de per- soonlijke voorkeur worden aangepast
door een erkende Toyota-dealer of her-
steller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste
deskundige.
1 Zorg ervoor dat de selectiehendel in
stand P staat en trap het rempedaal
in.
2 Houd de zijde van de elektronische
sleutel met het Toyota-logo tegen
de startknop.
Wanneer de elektronische sleutel wordt
gesignaleerd, klinkt er een zoemer en wordt
het contact AAN gezet.
Wanneer het Smart entry-systeem met start-
knop is uitgeschakeld via de persoonlijke
voorkeursinstellingen, wordt het contact in
stand ACC gezet.
Vergrendelen en ontgrendelen
van de portierenWAARSCHUWING
QBij het gebruik van de mechanische
sleutel en het bedienen van de elek-
trisch bedienbare ruiten of het
schuifdak (indien aanwezig)
Bedien de elektrisch bedienbare ruit of het
schuifdak nadat u hebt gecontroleerd of er
geen risico is dat een passagier met een
lichaamsdeel bekneld ka n raken tussen de
ruit of het schuifdak.
Laat tevens de mechanische sleutel niet
bedienen door kinderen. Het kan gebeu-
ren dat een lichaamsdeel van een kind of
een andere passagier klem komt te zitten
tussen de elektrisch bedienbare ruit of het
schuifdak.
Starten van het
hybridesysteem
COROLLA-HYBRID(TMMT)_OM_Europe_OM12R51E_1_2201.book Page 492 Monday, October 11, 2021 11:32 AM

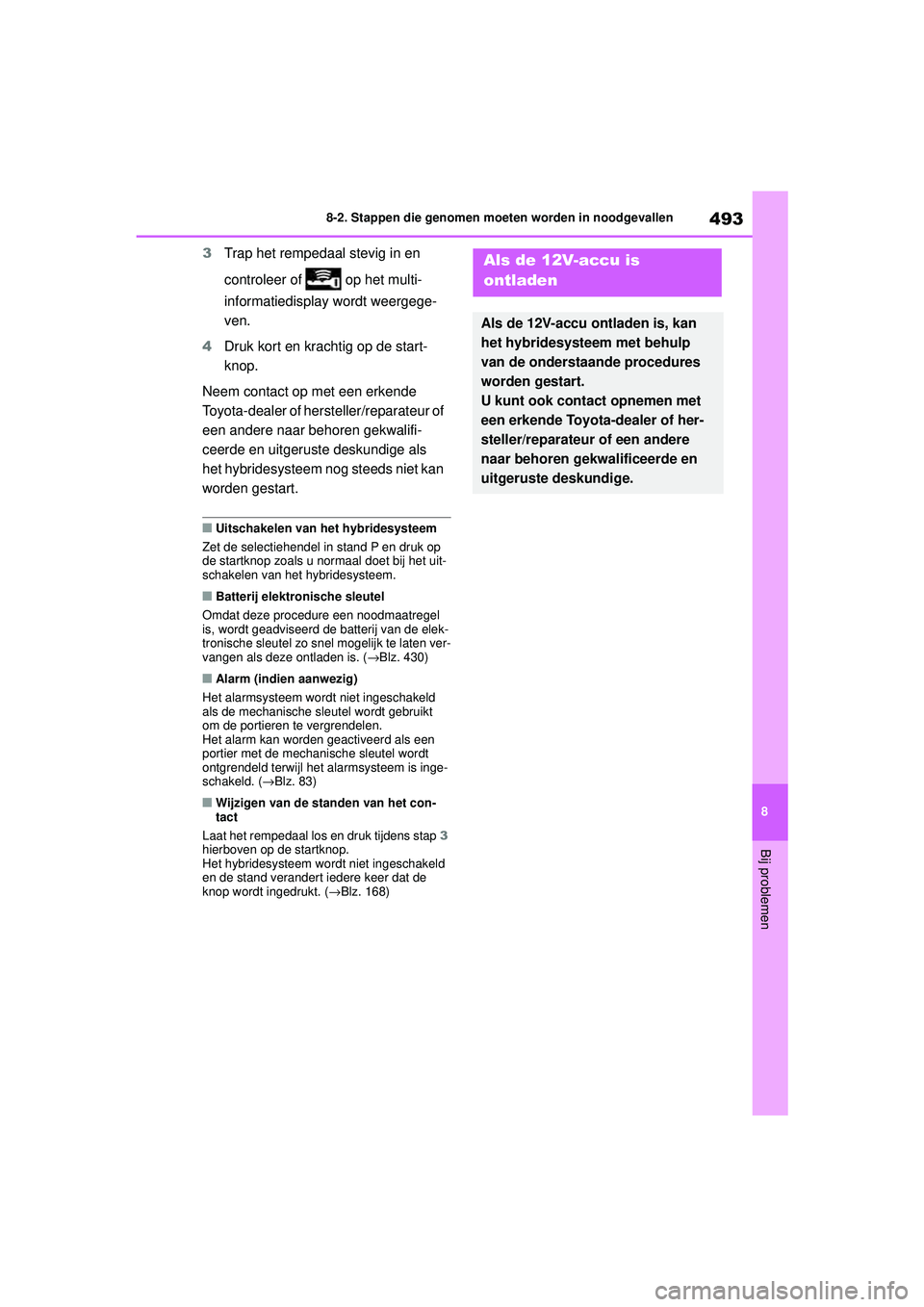

493
8
8-2. Stappen die genomen moeten worden in noodgevallen
Bij problemen
3
Trap het rempedaal stevig in en
controleer of op het multi-
informatiedisplay wordt weergege-
ven.
4 Druk kort en krachtig op de start-
knop.
Neem contact op met een erkende
Toyota-dealer of hers teller/reparateur of
een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige als
het hybridesysteem nog steeds niet kan
worden gestart.
QUitschakelen van het hybridesysteem
Zet de selectiehendel in stand P en druk op
de startknop zoals u normaal doet bij het uit-
schakelen van het hybridesysteem.
QBatterij elektronische sleutel
Omdat deze procedure een noodmaatregel
is, wordt geadviseerd de batterij van de elek-
tronische sleutel zo snel mogelijk te laten ver-
vangen als deze ontladen is. ( →Blz. 430)
QAlarm (indien aanwezig)
Het alarmsysteem word t niet ingeschakeld
als de mechanische sleutel wordt gebruikt
om de portieren te vergrendelen.
Het alarm kan worden geactiveerd als een
portier met de mechanische sleutel wordt
ontgrendeld terwijl het alarmsysteem is inge-
schakeld. ( →Blz. 83)
QWijzigen van de standen van het con-
tact
Laat het rempedaal los en druk tijdens stap 3
hierboven op de startknop.
Het hybridesysteem wordt niet ingeschakeld
en de stand verandert iedere keer dat de
knop wordt ingedrukt. ( →Blz. 168)
Als de 12V-accu is
ontladen
Als de 12V-accu ontladen is, kan
het hybridesysteem met behulp
van de onderstaande procedures
worden gestart.
U kunt ook contact opnemen met
een erkende Toyota-dealer of her-
steller/reparateur of een andere
naar behoren gekwalificeerde en
uitgeruste deskundige.
COROLLA-HYBRID(TMMT)_OM_Europe_OM12R51E_1_2201.book Page 493 Monday, October 11, 2021 11:32 AM

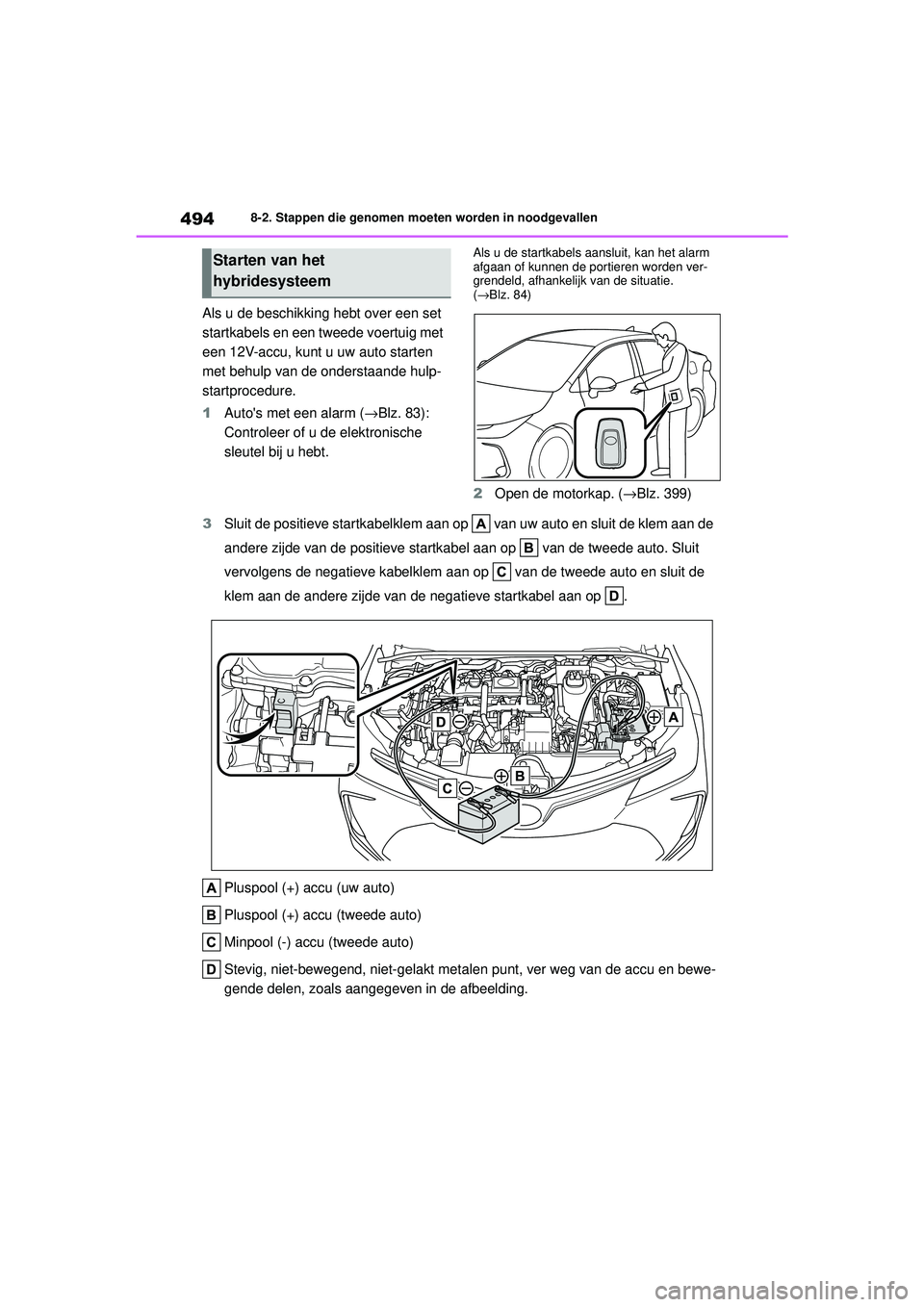

4948-2. Stappen die genomen moeten worden in noodgevallen
Als u de beschikking hebt over een set
startkabels en een tweede voertuig met
een 12V-accu, kunt u uw auto starten
met behulp van de onderstaande hulp-
startprocedure.
1Auto's met een alarm ( →Blz. 83):
Controleer of u de elektronische
sleutel bij u hebt.
Als u de startkabels aansluit, kan het alarm
afgaan of kunnen de portieren worden ver-
grendeld, afhankelijk van de situatie.
( → Blz. 84)
2 Open de motorkap. ( →Blz. 399)
3 Sluit de positieve startkabelklem aan op van uw auto en sluit de klem aan de
andere zijde van de positieve startk abel aan op van de tweede auto. Sluit
vervolgens de negatieve kabelklem aan op van de tweede auto en sluit de
klem aan de andere zijde van de negatieve startkabel aan op .
Pluspool (+) accu (uw auto)
Pluspool (+) accu (tweede auto)
Minpool (-) accu (tweede auto)
Stevig, niet-bewegend, niet-gelakt metalen punt, ver weg van de accu en bewe-
gende delen, zoals aangegeven in de afbeelding.
Starten van het
hybridesysteem
COROLLA-HYBRID(TMMT)_OM_Europe_OM12R51E_1_2201.book Page 494 Monday, October 11, 2021 11:32 AM
