2022 TOYOTA COROLLA Instructieboekje (in Dutch)

423
7
7-3. Zelf uit te voeren onderhoud
Onderhoud en verzorging
Let er bij het vervangen van velgen op
dat deze hetzelfde draagvermogen,
dezelfde diameter, velgbreedte en ET-
waarde
* hebben.
Vervangende velgen zijn verkrijgbaar
bij een erkende Toyota-dealer of her-
steller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste
deskundige.
*: “Offset” is de gebruikelijke term.
Toyota adviseert u het volgende niet te
gebruiken:
 Velgen van verschillende maten of
types
 Gebruikte velgen
 Verbogen velgen die hersteld zijn
QVervangen van velgen
De velgen van uw auto zijn uitgerust met
bandenspanningssensoren en -zenders voor
het bandenspanningswaarschuwingssys-
teem, dat in een vroegtijdig stadium waar-
schuwt als de bandenspanning te laag wordt.
Bij het vervangen van velgen moeten er ban-
denspanningssensoren en -zenders worden
geplaatst. ( →Blz. 419)
WAARSCHUWING
OOngelijkmatige slijtage
OSlecht rijgedrag
OMogelijke klapband door oververhitting
OLuchtlekkage tussen de band en velg
OWielvervorming en/of beschadiging van
de band
OGroter risico op beschadiging van de
band tijdens het rijden (als gevolg van
voorwerpen op het wegdek, verbin-
dingsstukken of scherpe randen in het
wegdek, enz.)
OPMERKING
QControleren en op de juiste spanning
brengen van de banden
Plaats na controle altijd de ventieldopjes.
Zonder de ventieldopjes kan er vuil en
vocht in het inwendige van de ventielen
doordringen. Hierdoor kan de afdichting in
gevaar komen, wat kan leiden tot een
lagere bandenspanning.
Velgen
Als een velg verbuigingen of
scheuren vertoont of erg gecorro-
deerd is, moet deze vervangen
worden. Anders kan de band van
de velg raken of kan de auto moei-
lijk beheersbaar worden.
Keuze van velg
COROLLA-HYBRID(TMMT)_OM_Europe_OM12R51E_1_2201.book Page 423 Monday, October 11, 2021 11:32 AM

4247-3. Zelf uit te voeren onderhoud
Gebruik uitsluitend de wielmoeren
van Toyota en de juiste wielmoer-
sleutel voor uw lichtmetalen velgen.
 Controleer de wielmoeren na de eer-
ste 1.600 km telkens als een band is
verwisseld, een band is gerepareerd
of is vervangen.
 Pas op dat lichtmetalen velgen niet
beschadigd raken als u sneeuwket-
tingen gebruikt.
 Bij het balanceren moet gebruik wor-
den gemaakt van Toyota- of gelijk-
waardige balanceergewichtjes, die
geplaatst dienen te worden met een
kunststof of rubber hamer.
WAARSCHUWING
QVervangen van velgen
OGebruik alleen de in deze handleiding
aanbevolen maat velgen en banden.
Een andere maat kan resulteren in een
slechtere controle over de auto.
OGebruik nooit een binnenband bij een
poreuze velg die ontworpen is voor een
tubeless band.
Als u dat wel doet, kan dat leiden tot
een ongeval met dodelijk of ernstig let-
sel tot gevolg.
QPlaatsen van wielmoeren
OAuto's met stalen velgen: Plaats de wiel-
moeren met de schuine kant naar het
wiel toe. ( →Blz. 485) Als de wielmoeren
worden geplaatst met de schuine kant
van het wiel af, kan de velg scheuren
waardoor het wiel tijdens het rijden kan
losraken. Dit kan leiden tot een ongeval,
met dodelijk of ernsti g letsel als gevolg.
OBreng nooit olie of vet aan op de wiel-
bouten of -moeren.
Door het gebruik van olie of vet worden
de wielmoeren mogelijk te vast aange-
draaid waardoor de bouten of de velg
beschadigd kunnen raken. Daarnaast
kunnen de wielmoeren loslopen en de
wielen losraken, wat kan leiden tot een
ongeval met dodelijk of ernstig letsel als
gevolg. Verwijder olie of vet van de wiel-
bouten of wielmoeren.
QGebruik van beschadigde velgen niet
toegestaan
Gebruik geen gescheurde of vervormde
velgen. Als u dat wel doet, kan er tijdens
het rijden lucht uit de band ontsnappen,
waardoor een ongeval zou kunnen ont-
staan.
OPMERKING
QVervangen van bandenspannings-
sensoren en -zenders
OOmdat het repareren of vervangen van
een band invloed kan hebben op de
bandenspanningssensoren en -zen-
ders, adviseren we u deze werkzaam-
heden uit te laten voeren door een
erkende Toyota-dealer of hersteller/
reparateur of een andere naar behoren
gekwalificeerde en uitgeruste deskun-
dige. Ga ook voor de aanschaf van ban-
denspanningssensoren en -zenders
naar een erkende Toyota-dealer of her-
steller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste
deskundige.
OGebruik voor uw auto alleen originele
Toyota-velgen.
Bij niet-originele velgen kan niet worden
gegarandeerd dat de bandenspannings-
sensoren en -zenders goed werken.
Voorzorgsmaatregelen met
betrekking tot lichtmetalen
velgen (indien aanwezig)
COROLLA-HYBRID(TMMT)_OM_Europe_OM12R51E_1_2201.book Page 424 Monday, October 11, 2021 11:32 AM

425
7
7-3. Zelf uit te voeren onderhoud
Onderhoud en verzorging
1
Zet het contact UIT.
2 Open het dashboardkastje. Maak
de demper los.
3 Duw het dashboardkastje aan de
zijde die zich het dichtst bij het por-
tier bevindt naar binnen om de klau-
wen vrij te maken. Trek vervolgens
het dashboardkastje naar buiten en
maak de onderste klauwen vrij. 4
Ontgrendel de afdekkap van het fil-
ter ( ), haal de afdekkap van het
filter uit de klauwen ( ) en verwij-
der de afdekkap van het filter.
5 Verwijder de filterhouder.
6 Verwijder het interieu rfilter uit de fil-
terhouder en vervang het.
Plaats het filter en de filterhouder met de
aanduiding UP naar boven gericht.
Interieurfilter
Het interieurfilter moet regelmatig
worden vervangen om de optimale
werking van de airconditioning te
behouden.
Verwijderen van het
interieurfilter
AB
COROLLA-HYBRID(TMMT)_OM_Europe_OM12R51E_1_2201.book Page 425 Monday, October 11, 2021 11:32 AM

4267-3. Zelf uit te voeren onderhoud
QControle-interval
Vervang het interieurfilter volgens het onder-
houdsschema. In gebieden met veel stof of
met veel verkeer moet vervanging vaker
plaatsvinden. (Zie het onderhoudsboekje of
het garantieboekje voor het onderhouds-
schema.)
QAls er te weinig lucht uit de ventilatie-
roosters stroomt
Het filter kan verstopt zitten. Controleer het
filter en vervang het indien nodig.
Verwijder het stof van de ventilatieope-
ning met een stofzuiger of iets derge-
lijks.
Zorg ervoor dat u alleen een vacuüm
gebruikt om stof en verontreinigingen op te
zuigen. Wanneer u stof en verontreinigingen
probeert weg te blazen met een blower of
iets dergelijks kunnen deze verder in de ven-
tilatieopening worden gedrukt. (→ Blz. 429)
OPMERKING
QBij het gebruik van de airconditioning
Controleer of het interieurfilter aanwezig
is.
Als de airconditioning zonder filter gebruikt
wordt, kan het systeem beschadigd raken.
QVoorkomen van schade aan de afdek-
kap van het filter
Oefen bij het bewegen van de afdekkap
van het filter in de richting van de pijl om
de bevestiging los te nemen, geen over-
matige kracht uit op de klauwen. Anders
kunnen de klauwen beschadigd raken.
Schoonmaken van de
ventilatieopening en het
filter van het
batterijpakket
(tractiebatterij)
Controleer, om een hoger brand-
stofverbruik te voorkomen, de
ventilatieopening van het batterij-
pakket (tractiebatterij) periodiek
op verontreinigingen. Als “Mainte-
nance Required for Traction Bat-
tery Cooling Parts See Owner’s
Manual” (Onderhoud vereist voor
koelonderdelen tractiebatterij, zie
handleiding) wordt weergegeven
op het multi-informatiedisplay,
moet de ventilatieopening worden
gereinigd volgens onderstaande
procedure:
Schoonmaken van de
ventilatieopening
COROLLA-HYBRID(TMMT)_OM_Europe_OM12R51E_1_2201.book Page 426 Monday, October 11, 2021 11:32 AM

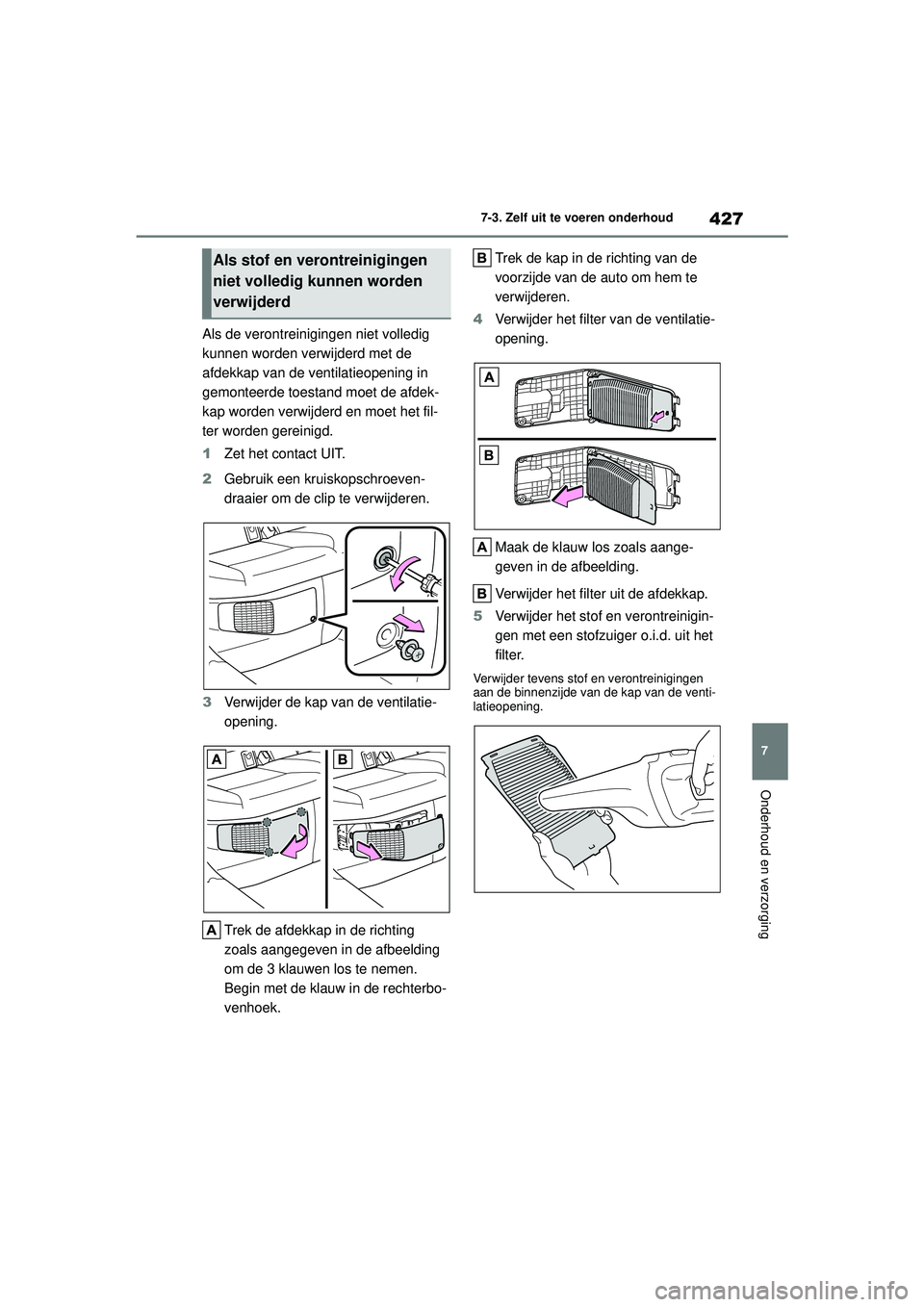

427
7
7-3. Zelf uit te voeren onderhoud
Onderhoud en verzorging
Als de verontreinigingen niet volledig
kunnen worden verwijderd met de
afdekkap van de ventilatieopening in
gemonteerde toesta
nd moet de afdek-
kap worden verwijderd en moet het fil-
ter worden gereinigd.
1 Zet het contact UIT.
2 Gebruik een kruiskopschroeven-
draaier om de clip te verwijderen.
3 Verwijder de kap van de ventilatie-
opening.
Trek de afdekkap in de richting
zoals aangegeven in de afbeelding
om de 3 klauwen los te nemen.
Begin met de klauw in de rechterbo-
venhoek. Trek de kap in de richting van de
voorzijde van de auto om hem te
verwijderen.
4 Verwijder het filter van de ventilatie-
opening.
Maak de klauw los zoals aange-
geven in de afbeelding.
Verwijder het filter uit de afdekkap.
5 Verwijder het stof en verontreinigin-
gen met een stofzuiger o.i.d. uit het
filter.
Verwijder tevens stof en verontreinigingen
aan de binnenzijde van de kap van de venti-
latieopening.
Als stof en verontreinigingen
niet volledig kunnen worden
verwijderd
COROLLA-HYBRID(TMMT)_OM_Europe_OM12R51E_1_2201.book Page 427 Monday, October 11, 2021 11:32 AM

4287-3. Zelf uit te voeren onderhoud
6Plaats het filter op de kap.
Maak het filter vast aan de 2 klau-
wen zoals aangegeven in de afbeel-
ding.
Maak de klauw vast om het filter te
plaatsen.
Zorg ervoor dat het filter niet geknikt of ver-
bogen wordt bij het plaatsen.
7Plaats de kap op de ventilatieope-
ning.
Plaats de gesp van de kap zoals
aangegeven in de afbeelding.
Druk de afdekkap aan om de 3 klau-
wen vast te maken. 8
Plaats de clip met een kruiskop-
schroevendraaier.
QWanneer is vaker periodiek onderhoud
nodig?
Afhankelijk van de gebruiksomstandigheden
van de auto, zoals veelvuldig gebruik of bij
het rijden in druk verkeer of in stoffige gebie-
den, moet de ventilatieopening mogelijk
vaker worden schoongemaakt. Zie voor
details het onderhoudsboekje of het garantie-
boekje.
QSchoonmaken van de ventilatieopening
OStof in de ventilatieopening kan de koeling
van het batterijpakket (tractiebatterij) beïn-
vloeden. Als het laden/ontladen van het
batterijpakket (tractiebatterij) beperkt
wordt, kan de afstand waarover gereden
kan worden op de elektromotor (tractiemo-
tor) kleiner worden en kan het brandstof-
verbruik toenemen.
Controleer en reinig de ventilatieopening
regelmatig.
OOnjuist omgaan met de kap en het filter
van de ventilatieopening kan schade eraan
tot gevolg hebben. Indien u twijfels hebt
over het schoonmaken van het filter, neem
dan contact op met een erkende Toyota-
dealer of hersteller/reparateur of een
andere naar behoren gekwalificeerde en
uitgeruste deskundige.
QAls Maintenance Required for Traction
Battery Cooling Parts See Owner’s
Manual (Onderhoud vereist voor koel-
onderdelen tractiebatterij, zie handlei-
ding) wordt weergegeven op het multi-
informatiedisplay
OVerwijder de afdekkap van de ventilatie-
openingen en reinig het filter als deze
waarschuwingsmelding wordt weergege-
ven op het multi-informatiedisplay.
( → Blz. 427)
COROLLA-HYBRID(TMMT)_OM_Europe_OM12R51E_1_2201.book Page 428 Monday, October 11, 2021 11:32 AM

429
7
7-3. Zelf uit te voeren onderhoud
Onderhoud en verzorging
OStart na het reinigen van de ventilatieope-
ning het hybridesysteem en controleer of
de waarschuwingsmelding niet langer
wordt weergegeven.
Het kan tot 20 minuten rijden met de auto
na het starten van het hybridesysteem
duren voordat de waarschuwingsmelding
uitgaat. Laat de auto nakijken door een
erkende Toyota-dealer of hersteller/repara-
teur of een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige wanneer
de waarschuwingsmelding na ongeveer 20
minuten rijden niet verdwijnt.
WAARSCHUWING
QBij het schoonmaken van de ventila-
tieopening
OMaak de ventilatieo
pening niet schoon
met water of andere vloeistoffen. Als er
water op het batterijpakket (tractiebatte-
rij) of andere componenten terechtkomt,
kan dit leiden tot een storing of brand.
OZet het contact UIT om het hybridesys-
teem uit te schakelen alvorens de venti-
latieopening schoon te maken.
QBij het verwijderen van de afdekkap
van de ventilatieopening
Raak de servicestekker die zich in de
buurt van de ventilatieopening bevindt niet
aan. ( →Blz. 77)
OPMERKING
QBij het schoonmaken van de ventila-
tieopening
Gebruik bij het reinigen van de ventilatie-
opening alleen een stofzuiger voor het ver-
wijderen van verontreinigingen. Als er
perslucht wordt gebruikt om de verontreini-
gingen te verwijderen, kunnen deze in de
ventilatieopening geblazen worden, waar-
door de prestaties van het batterijpakket
(tractiebatterij) in negatieve zin beïnvloed
kunnen worden en er een storing kan ont-
staan.
QVoorkomen van beschadigingen aan
de auto
OZorg dat er geen water en verontreini-
gingen in de ventilatieopening terecht-
komen als de afdekkap is verwijderd.
OGa voorzichtig om met het filter om te
voorkomen dat het filter beschadigd
raakt.
Laat een erkende Toyota-dealer of her-
steller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste
deskundige een beschadigd filter ver-
vangen door een nieuw filter.
OPlaats het filter en de afdekkap na het
reinigen in hun oorspronkelijke positie.
OPlaats alleen het voor deze auto
bestemde filter in de ventilatieopening
en gebruik de auto niet terwijl het filter
verwijderd is.
COROLLA-HYBRID(TMMT)_OM_Europe_OM12R51E_1_2201.book Page 429 Monday, October 11, 2021 11:32 AM

4307-3. Zelf uit te voeren onderhoud
QAls de batterij van de elektronische
sleutel ontladen is
De volgende verschijnselen kunnen zich
voordoen:
OHet Smart entry-systeem met startknop en
de afstandsbediening zullen niet goed wer-
ken.
OHet bereik van de afstandsbediening zal
kleiner worden.
 Sleufkopschroevendraaier
 Kleine sleufkopschroevendraaier
 Lithiumbatterij CR2032
QGebruik een CR2032 lithiumbatterij
OBatterijen zijn verkrijgbaar bij een erkende
Toyota-dealer of hersteller/reparateur of
een andere naar behoren gekwalificeerde
en uitgeruste desk undige, plaatselijke
elektrozaken of fotospeciaalzaken.
OVervang de batterij alleen door het door de
fabrikant aanbevolen type.
OGooi batterijen niet weg, maar lever ze in
als KCA.
OPMERKING
QAls Maintenance Required for Trac-
tion Battery Cooling Parts See
Owner’s Manual (Onderhoud vereist
voor koelonderdelen tractiebatterij,
zie handleiding) wordt weergegeven
op het multi-informatiedisplay
Als er met de auto wordt doorgereden ter-
wijl de waarschuwingsmelding (die aan-
geeft dat het laden/ontladen van het batte-
rijpakket [tractiebatterij] wordt begrensd)
weergegeven wordt, kan het batterijpakket
(tractiebatterij) oververhit raken waardoor
er een storing kan ontstaan. Reinig de
ventilatieopening onmiddellijk als de waar-
schuwingsmelding wordt weergegeven.
Batterij elektronische
sleutel
Vervang de batterij door een nieuw
exemplaar als deze ontladen raakt.
Mogelijk raakt de sleutel bescha-
digd als de onderstaande proce-
dure niet goed wordt uitgevoerd.
Het verdient daarom aanbeveling
om de sleutelbatterij te laten ver-
vangen door een erkende Toyota-
dealer of hersteller/reparateur of
een andere naar behoren gekwali-
ficeerde en uitgeruste deskundige.
Zaken die u dient klaar te
leggen
COROLLA-HYBRID(TMMT)_OM_Europe_OM12R51E_1_2201.book Page 430 Monday, October 11, 2021 11:32 AM
