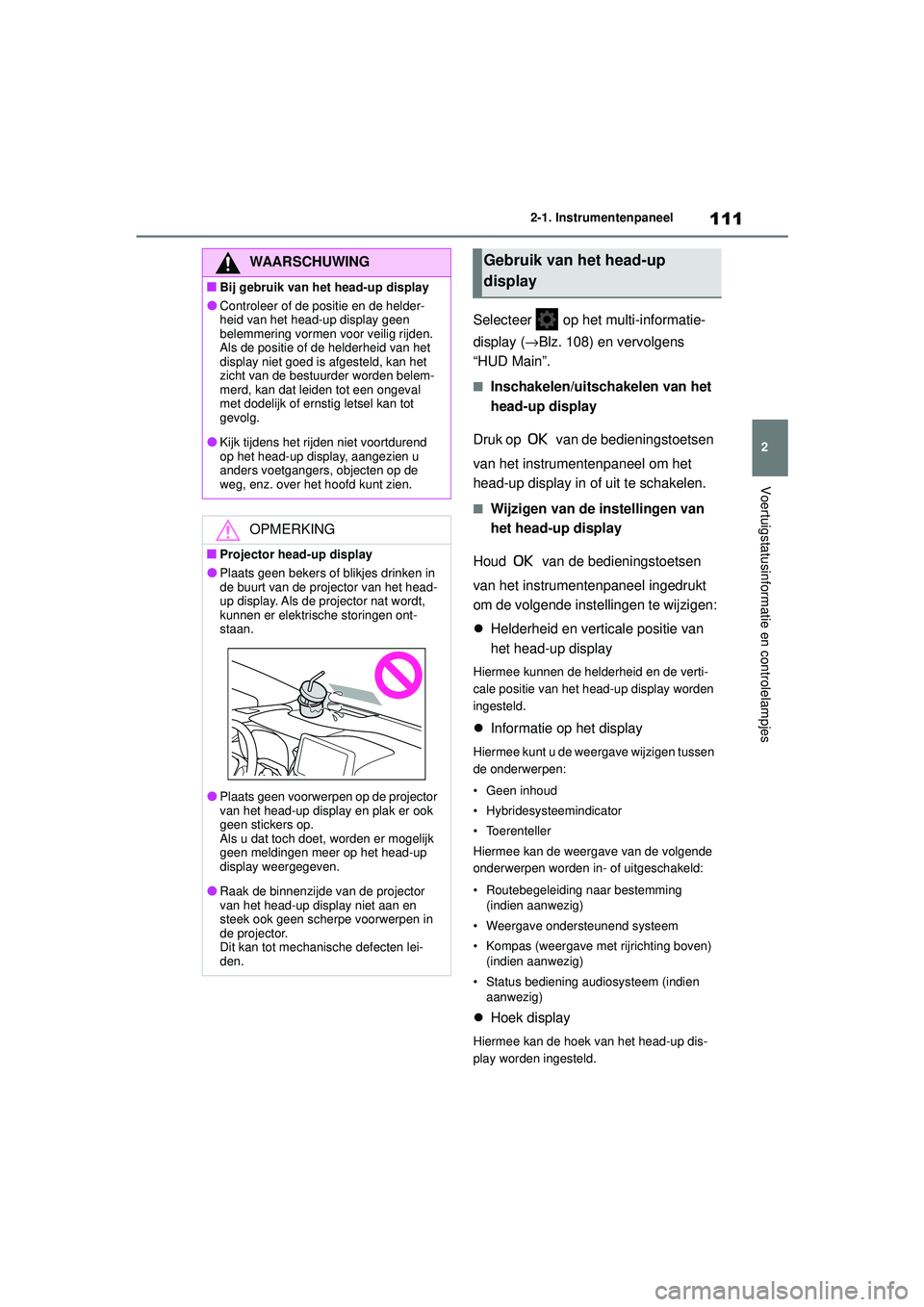

2022 TOYOTA COROLLA Instructieboekje (in Dutch)

111
2
2-1. Instrumentenpaneel
Voertuigstatusinformatie en controlelampjes
Selecteer op het multi-informatie-
display (
→Blz. 108) en vervolgens
“HUD Main”.
QInschakelen/uitschakelen van het
head-up display
Druk op van de bedieningstoetsen
van het instrumentenpaneel om het
head-up display in of uit te schakelen.
QWijzigen van de instellingen van
het head-up display
Houd van de bedieningstoetsen
van het instrumentenpaneel ingedrukt
om de volgende instellingen te wijzigen:
 Helderheid en verticale positie van
het head-up display
Hiermee kunnen de helderheid en de verti-
cale positie van het head-up display worden
ingesteld.
Informatie op het display
Hiermee kunt u de weergave wijzigen tussen
de onderwerpen:
• Geen inhoud
• Hybridesysteemindicator
• Toerenteller
Hiermee kan de weergave van de volgende
onderwerpen worden in- of uitgeschakeld:
• Routebegeleiding naar bestemming
(indien aanwezig)
• Weergave ondersteunend systeem
• Kompas (weergave met rijrichting boven) (indien aanwezig)
• Status bediening audiosysteem (indien aanwezig)
 Hoek display
Hiermee kan de hoek van het head-up dis-
play worden ingesteld.
WAARSCHUWING
QBij gebruik van het head-up display
OControleer of de positie en de helder-
heid van het head-up display geen
belemmering vormen voor veilig rijden.
Als de positie of de helderheid van het
display niet goed is afgesteld, kan het
zicht van de bestuurder worden belem-
merd, kan dat leiden tot een ongeval
met dodelijk of ernstig letsel kan tot
gevolg.
OKijk tijdens het rijden niet voortdurend
op het head-up display, aangezien u
anders voetgangers, objecten op de
weg, enz. over het hoofd kunt zien.
OPMERKING
QProjector head-up display
OPlaats geen bekers of blikjes drinken in
de buurt van de projector van het head-
up display. Als de projector nat wordt,
kunnen er elektrische storingen ont-
staan.
OPlaats geen voorwerpen op de projector
van het head-up display en plak er ook
geen stickers op.
Als u dat toch doet, worden er mogelijk
geen meldingen meer op het head-up
display weergegeven.
ORaak de binnenzijde van de projector
van het head-up display niet aan en
steek ook geen scherpe voorwerpen in
de projector.
Dit kan tot mechanische defecten lei-
den.
Gebruik van het head-up
display
COROLLA-HYBRID(TMMT)_OM_Europe_OM12R51E_1_2201.book Page 111 Monday, October 11, 2021 11:32 AM

1122-1. Instrumentenpaneel
QInschakelen/uitschakelen van het head-
up display
Als het head-up display is uitgeschakeld, blijft
het uitgeschakeld als het contact UIT en ver-
volgens weer AAN wordt gezet.
QHelderheid display
De helderheid van het head-up display kan
worden ingesteld via op het multi-infor-
matiedisplay. Bovendien wordt de helderheid
automatisch aangepast aan de lichtsterkte
van de omgeving.
QWeergave status ondersteunend
systeem
Hiermee wordt de status van de vol-
gende systemen weergegeven:
 Dynamic Radar Cruise Control met
volledig snelheidsbereik ( →Blz. 222)
LTA (Lane Tracing Assist)
(→Blz. 213)
Gedetailleerde inhoud die op het head-up
display wordt weergegeven verschilt moge-
lijk van de weergave op het multi-informatie-
display. Zie de beschrijving van de desbe-
treffende systemen voor meer informatie.
QAan navigatiesysteem gekop-
pelde displayzone (indien aanwe-
zig)
De volgende gegevens van het naviga-
tiesysteem worden weergegeven:
 Straatnaam
 Routebegeleiding naar bestemming
 Kompas (weergave rijrichting boven)
Pop-updisplays voor de onderstaande
systemen worden i ndien nodig weerge-
geven:
QOndersteunende systemen
Geeft een waarschuwing/melding/tip of
de bedrijfsst atus van een relevant sys-
teem weer.
 PCS (Pre-Crash Safety-systeem)
(→Blz. 204)
 Brake Override-systeem
(→Blz. 152)
 Wegrijregeling ( →Blz. 153)
Gedetailleerde inhoud die op het head-up
display wordt weergegeven verschilt moge-
lijk van de weergave op het multi-informatie-
display. Zie de beschrijving van de desbe-
treffende systemen voor meer informatie.
WAARSCHUWING
QWaarschuwing met betrekking tot het
instellen van het head-up display
Zorg dat de auto geparkeerd staat op een
plaats met voldoende ventilatie als het
hybridesysteem tijdens het wijzigen van
instellingen op het scherm instellingen in
werking is. In een afgesloten ruimte, zoals
een garage, kunnen uitlaatgassen die het
schadelijke koolmonoxide (CO) bevatten,
zich ophopen en in de auto terechtkomen.
Dit kan leiden tot de dood of zeer schade-
lijk zijn voor de gezondheid.
OPMERKING
QBij het wijzigen van de instellingen
van het head-up display
Zorg ervoor dat het hybridesysteem tijdens
het instellen van het head-up display
draait, om te voorkomen dat de 12V-accu
ontladen raakt.
Status ondersteunend
systeem/aan navigatiesysteem
gekoppelde displayzone
(indien aanwezig)
Pop-updisplay
COROLLA-HYBRID(TMMT)_OM_Europe_OM12R51E_1_2201.book Page 112 Monday, October 11, 2021 11:32 AM

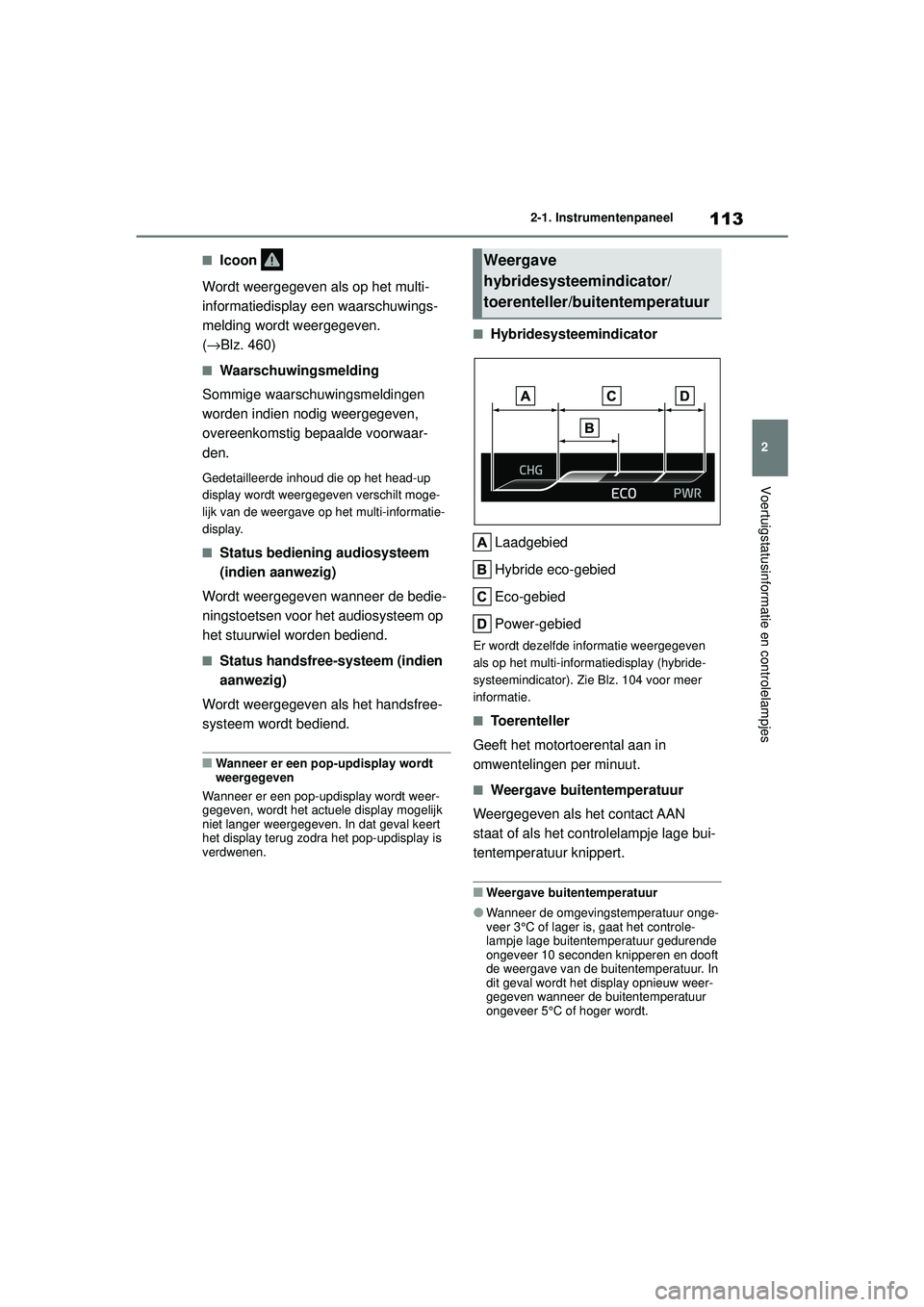

113
2
2-1. Instrumentenpaneel
Voertuigstatusinformatie en controlelampjes
QIcoon
Wordt weergegeven als op het multi-
informatiedisplay een waarschuwings-
melding wordt weergegeven.
(→Blz. 460)
QWaarschuwingsmelding
Sommige waarschuwingsmeldingen
worden indien nodig weergegeven,
overeenkomstig bepaalde voorwaar-
den.
Gedetailleerde inhoud die op het head-up
display wordt weergegeven verschilt moge-
lijk van de weergave op het multi-informatie-
display.
QStatus bediening audiosysteem
(indien aanwezig)
Wordt weergegeven wanneer de bedie-
ningstoetsen voor het audiosysteem op
het stuurwiel worden bediend.
QStatus handsfree-systeem (indien
aanwezig)
Wordt weergegeven als het handsfree-
systeem wordt bediend.
QWanneer er een pop-updisplay wordt
weergegeven
Wanneer er een pop-updisplay wordt weer-
gegeven, wordt het actuele display mogelijk
niet langer weergegeven. In dat geval keert
het display terug zodra het pop-updisplay is
verdwenen.
QHybridesysteemindicator
Laadgebied
Hybride eco-gebied
Eco-gebied
Power-gebied
Er wordt dezelfde informatie weergegeven
als op het multi-informatiedisplay (hybride-
systeemindicator). Zie Blz. 104 voor meer
informatie.
QToerenteller
Geeft het motortoerental aan in
omwentelingen per minuut.
QWeergave buitentemperatuur
Weergegeven als het contact AAN
staat of als het controlelampje lage bui-
tentemperatuur knippert.
QWeergave buitentemperatuur
OWanneer de omgevingstemperatuur onge-
veer 3°C of lager is, gaat het controle-
lampje lage buitentemperatuur gedurende
ongeveer 10 seconden knipperen en dooft
de weergave van de buitentemperatuur. In
dit geval wordt het display opnieuw weer-
gegeven wanneer de buitentemperatuur
ongeveer 5°C of hoger wordt.
Weergave
hybridesysteemindicator/
toerenteller/buitentemperatuur
COROLLA-HYBRID(TMMT)_OM_Europe_OM12R51E_1_2201.book Page 113 Monday, October 11, 2021 11:32 AM

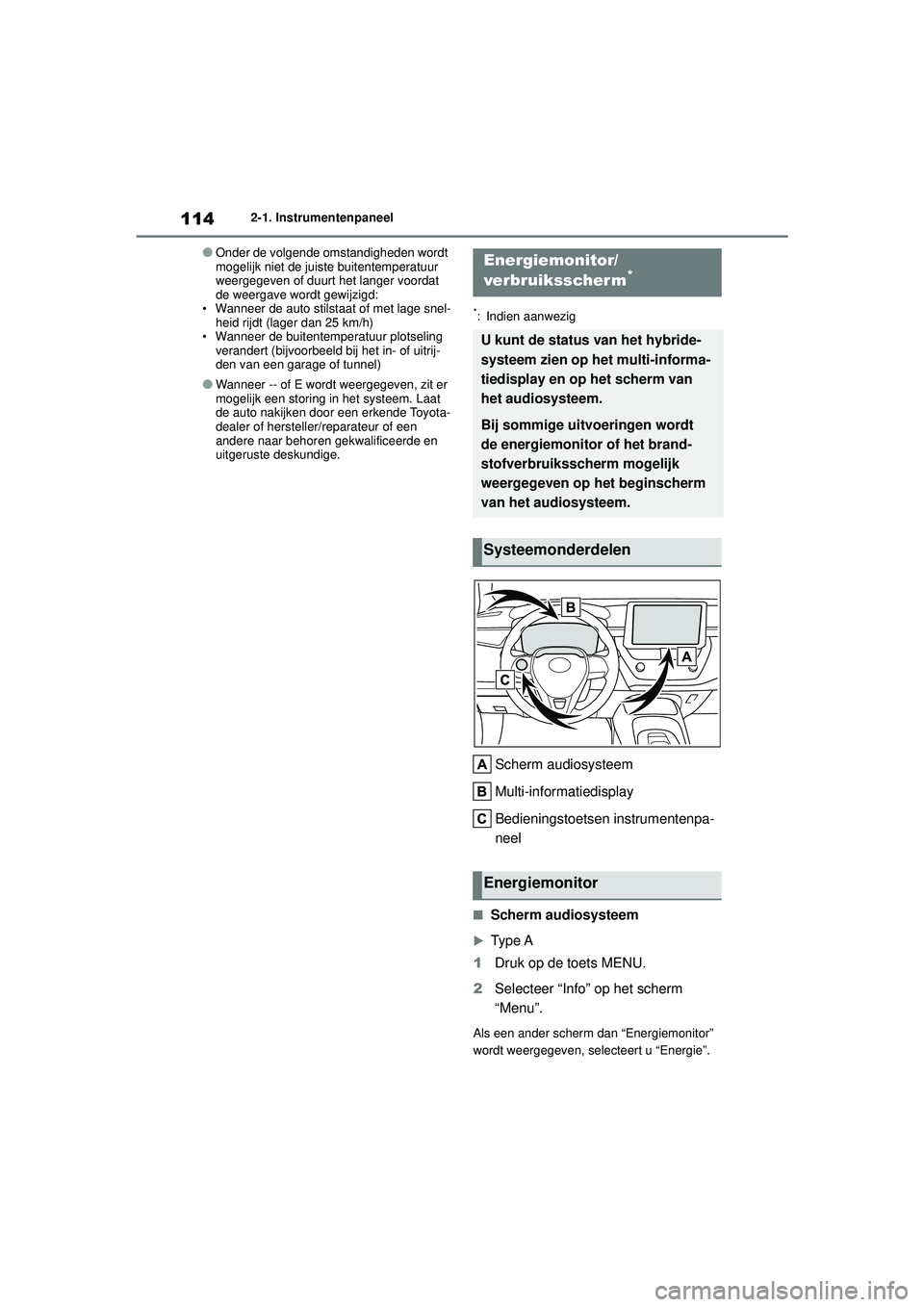

1142-1. Instrumentenpaneel
OOnder de volgende omstandigheden wordt
mogelijk niet de juiste buitentemperatuur
weergegeven of duurt het langer voordat
de weergave wordt gewijzigd:
• Wanneer de auto stilstaat of met lage snel- heid rijdt (lager dan 25 km/h)
• Wanneer de buitentemperatuur plotseling verandert (bijvoorbeeld bij het in- of uitrij-
den van een garage of tunnel)
OWanneer -- of E wordt weergegeven, zit er
mogelijk een storing in het systeem. Laat
de auto nakijken door een erkende Toyota-
dealer of hersteller/reparateur of een
andere naar behoren gekwalificeerde en
uitgeruste deskundige.
*: Indien aanwezig
Scherm audiosysteem
Multi-informatiedisplay
Bedieningstoetsen instrumentenpa-
neel
QScherm audiosysteem
Ty p e A
1 Druk op de toets MENU.
2 Selecteer “Info” op het scherm
“Menu”.
Als een ander scherm dan “Energiemonitor”
wordt weergegeven, selecteert u “Energie”.
Energiemonitor/
verbruiksscherm*
U kunt de status van het hybride-
systeem zien op het multi-informa-
tiedisplay en op het scherm van
het audiosysteem.
Bij sommige uitvoeringen wordt
de energiemonitor of het brand-
stofverbruiksscherm mogelijk
weergegeven op het beginscherm
van het audiosysteem.
Systeemonderdelen
Energiemonitor
COROLLA-HYBRID(TMMT)_OM_Europe_OM12R51E_1_2201.book Page 114 Monday, October 11, 2021 11:32 AM

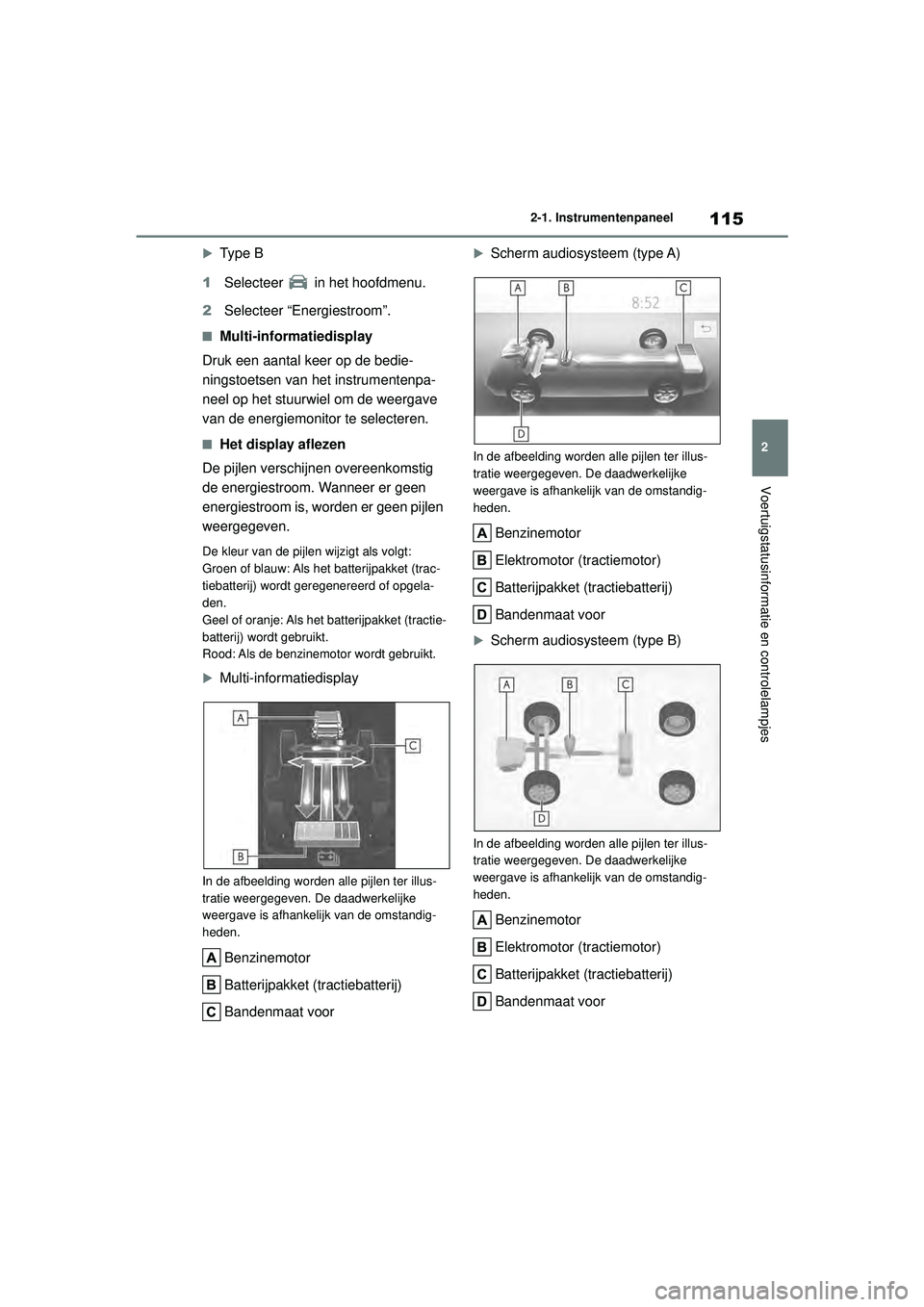

115
2
2-1. Instrumentenpaneel
Voertuigstatusinformatie en controlelampjes
Type B
1 Selecteer in het hoofdmenu.
2 Selecteer “Energiestroom”.
QMulti-informatiedisplay
Druk een aantal keer op de bedie-
ningstoetsen van het instrumentenpa-
neel op het stuurwiel om de weergave
van de energiemonitor te selecteren.
QHet display aflezen
De pijlen verschijnen overeenkomstig
de energiestroom. Wanneer er geen
energiestroom is, worden er geen pijlen
weergegeven.
De kleur van de pijlen wijzigt als volgt:
Groen of blauw: Als het batterijpakket (trac-
tiebatterij) wordt geregenereerd of opgela-
den.
Geel of oranje: Als het batterijpakket (tractie-
batterij) wordt gebruikt.
Rood: Als de benzinemotor wordt gebruikt.

Multi-informatiedisplay
In de afbeelding worden alle pijlen ter illus-
tratie weergegeven. De daadwerkelijke
weergave is afhankelijk van de omstandig-
heden.
Benzinemotor
Batterijpakket (tractiebatterij)
Bandenmaat voor
Scherm audiosysteem (type A)
In de afbeelding worden alle pijlen ter illus-
tratie weergegeven. De daadwerkelijke
weergave is afhankelijk van de omstandig-
heden.
Benzinemotor
Elektromotor (tractiemotor)
Batterijpakket (tractiebatterij)
Bandenmaat voor
Scherm audiosysteem (type B)
In de afbeelding worden alle pijlen ter illus-
tratie weergegeven. De daadwerkelijke
weergave is afhankelijk van de omstandig-
heden.
Benzinemotor
Elektromotor (tractiemotor)
Batterijpakket (tractiebatterij)
Bandenmaat voor
COROLLA-HYBRID(TMMT)_OM_Europe_OM12R51E_1_2201.book Page 115 Monday, October 11, 2021 11:32 AM

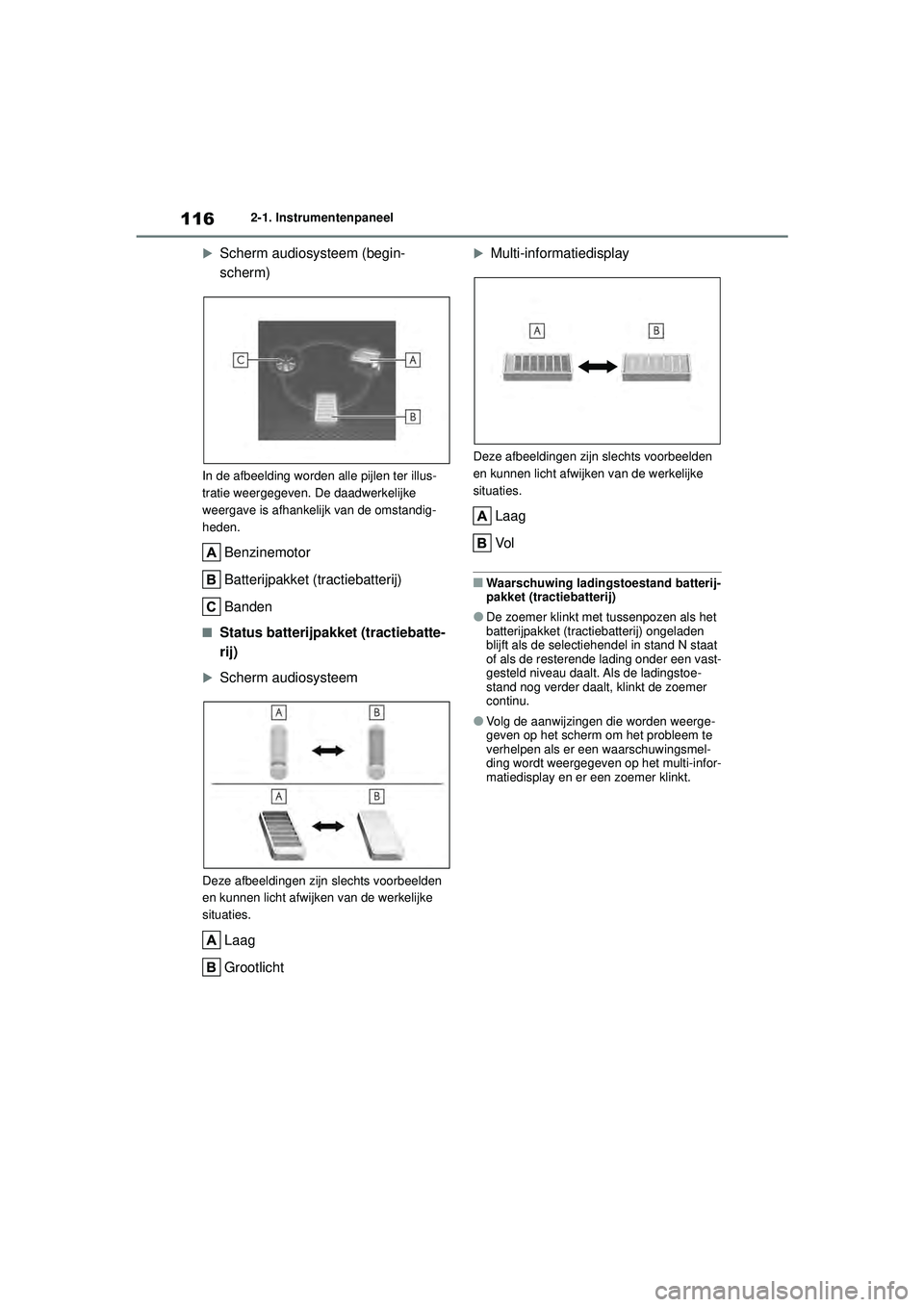

1162-1. Instrumentenpaneel

Scherm audiosysteem (begin-
scherm)
In de afbeelding worden alle pijlen ter illus-
tratie weergegeven. De daadwerkelijke
weergave is afhankelijk van de omstandig-
heden.
Benzinemotor
Batterijpakket (tractiebatterij)
Banden
QStatus batterijpakket (tractiebatte-
rij)
Scherm audiosysteem
Deze afbeeldingen zijn slechts voorbeelden
en kunnen licht afwijken van de werkelijke
situaties.
Laag
Grootlicht
Multi-informatiedisplay
Deze afbeeldingen zijn slechts voorbeelden
en kunnen licht afwijken van de werkelijke
situaties.
Laag
Vo l
QWaarschuwing ladingstoestand batterij-
pakket (tractiebatterij)
ODe zoemer klinkt met tussenpozen als het
batterijpakket (tractiebatterij) ongeladen
blijft als de selectiehendel in stand N staat
of als de resterende lading onder een vast-
gesteld niveau daalt. Als de ladingstoe-
stand nog verder daalt, klinkt de zoemer
continu.
OVolg de aanwijzingen die worden weerge-
geven op het scherm om het probleem te
verhelpen als er een waarschuwingsmel-
ding wordt weergegeven op het multi-infor-
matiedisplay en er een zoemer klinkt.
COROLLA-HYBRID(TMMT)_OM_Europe_OM12R51E_1_2201.book Page 116 Monday, October 11, 2021 11:32 AM

117
2
2-1. Instrumentenpaneel
Voertuigstatusinformatie en controlelampjes
QRitinformatie
Type A
1 Druk op de toets MENU.

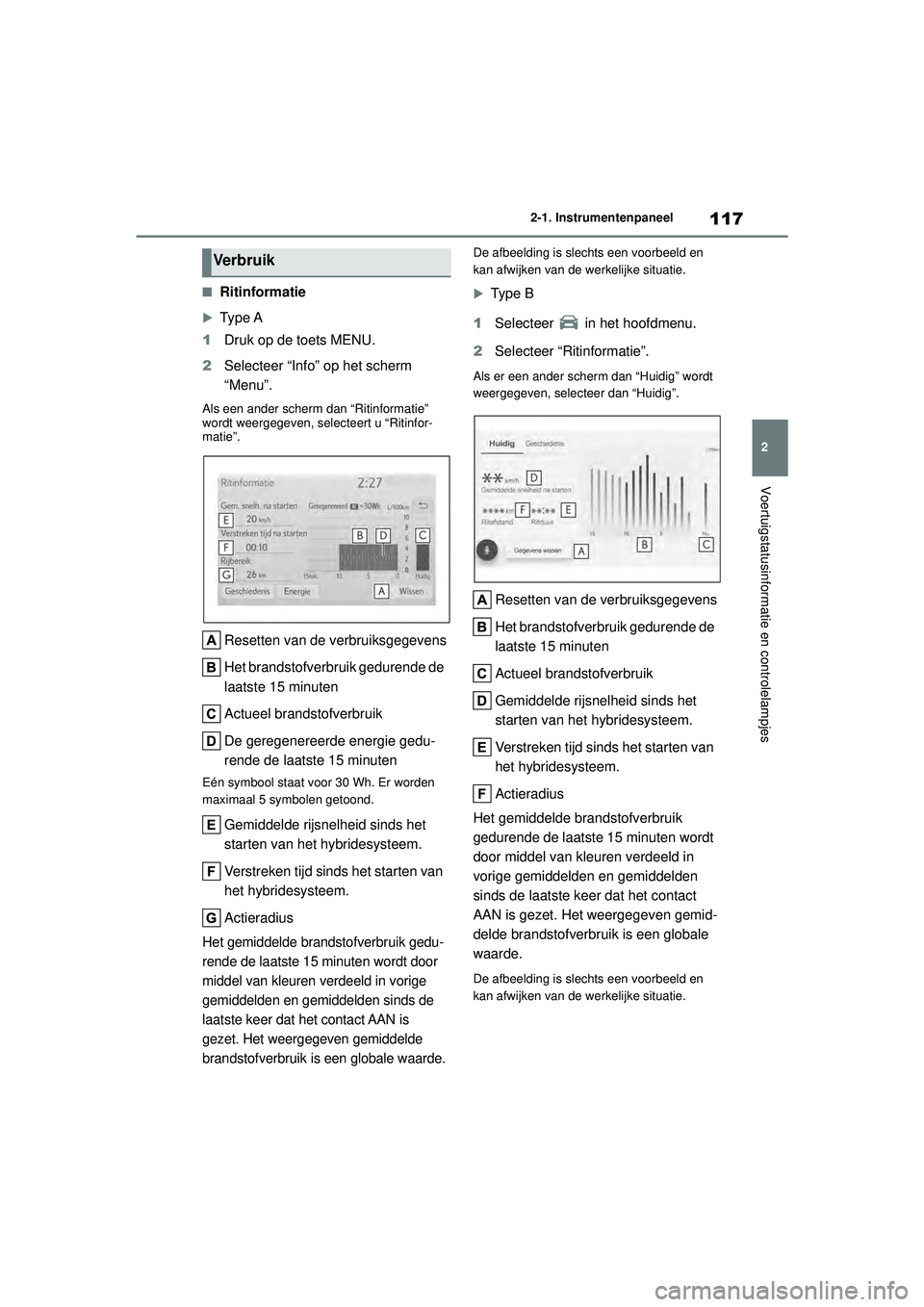

2 Selecteer “Info” op het scherm
“Menu”.
Als een ander scherm dan “Ritinformatie”
wordt weergegeven, selecteert u “Ritinfor-
matie”.
Resetten van de verbruiksgegevens
Het brandstofverbruik gedurende de
laatste 15 minuten
Actueel brandstofverbruik
De geregenereerde energie gedu-
rende de laatste 15 minuten
Eén symbool staat voor 30 Wh. Er worden
maximaal 5 symbolen getoond.
Gemiddelde rijsnelheid sinds het
starten van het hybridesysteem.
Verstreken tijd sinds het starten van
het hybridesysteem.
Actieradius
Het gemiddelde brandstofverbruik gedu-
rende de laatste 15 minuten wordt door
middel van kleuren verdeeld in vorige
gemiddelden en gemiddelden sinds de
laatste keer dat het contact AAN is
gezet. Het weergegeven gemiddelde
brandstofverbruik is een globale waarde.
De afbeelding is slechts een voorbeeld en
kan afwijken van de werkelijke situatie.

Ty p e B
1 Selecteer in het hoofdmenu.
2 Selecteer “Ritinformatie”.
Als er een ander scherm dan “Huidig” wordt
weergegeven, selecteer dan “Huidig”.
Resetten van de verbruiksgegevens
Het brandstofverbruik gedurende de
laatste 15 minuten
Actueel brandstofverbruik
Gemiddelde rijsnelheid sinds het
starten van het hybridesysteem.
Verstreken tijd sinds het starten van
het hybridesysteem.
Actieradius
Het gemiddelde brandstofverbruik
gedurende de laatste 15 minuten wordt
door middel van kleuren verdeeld in
vorige gemiddelden en gemiddelden
sinds de laatste keer dat het contact
AAN is gezet. Het weergegeven gemid-
delde brandstofverbruik is een globale
waarde.
De afbeelding is slechts een voorbeeld en
kan afwijken van de werkelijke situatie.
Ve r b ru i k
COROLLA-HYBRID(TMMT)_OM_Europe_OM12R51E_1_2201.book Page 117 Monday, October 11, 2021 11:32 AM

1182-1. Instrumentenpaneel

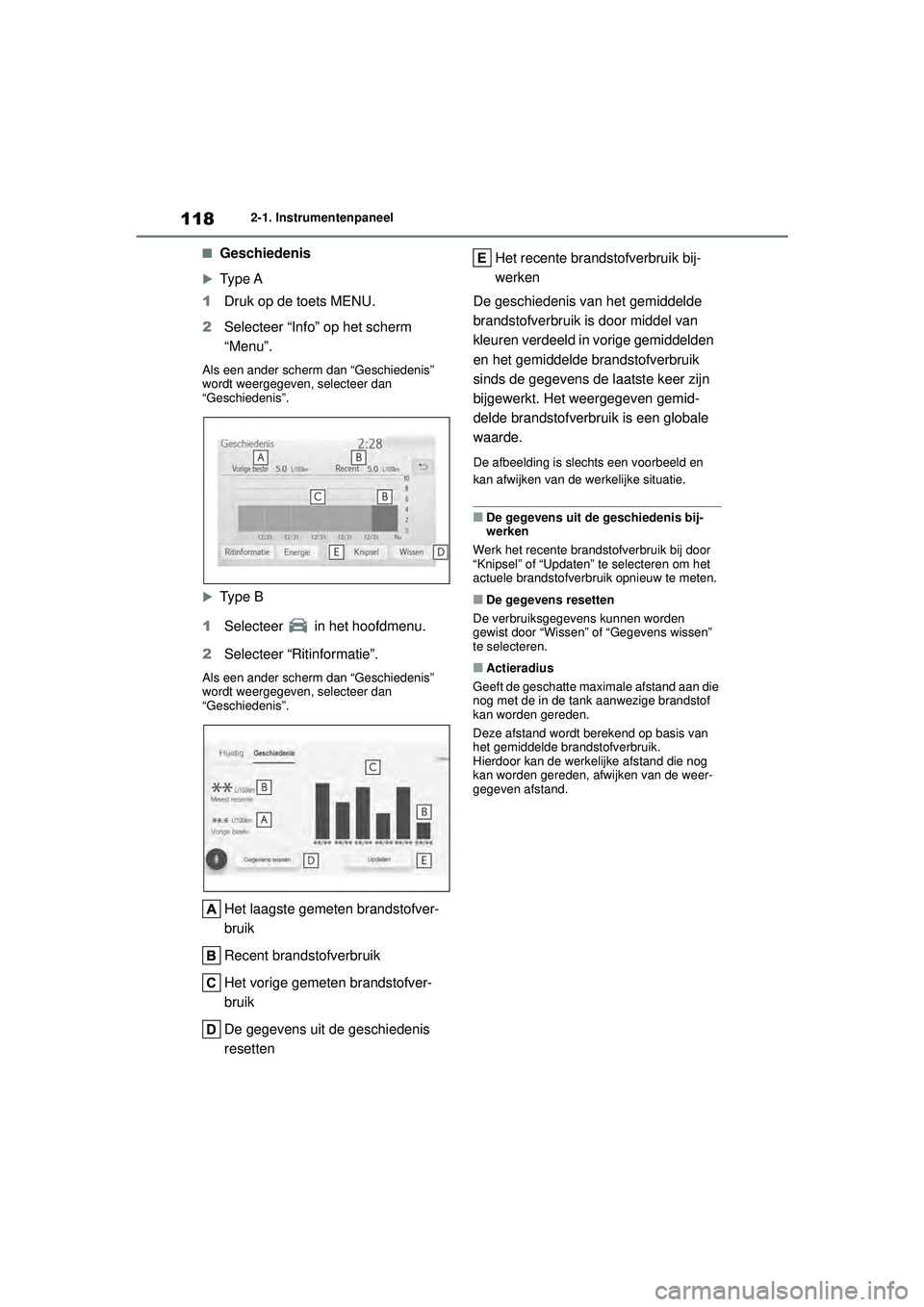

QGeschiedenis
Type A
1 Druk op de toets MENU.
2 Selecteer “Info” op het scherm
“Menu”.
Als een ander scherm dan “Geschiedenis”
wordt weergegeven, selecteer dan
“Geschiedenis”.

Type B
1 Selecteer in het hoofdmenu.
2 Selecteer “Ritinformatie”.
Als een ander scherm dan “Geschiedenis”
wordt weergegeven, selecteer dan
“Geschiedenis”.
Het laagste gemeten brandstofver-
bruik
Recent brandstofverbruik
Het vorige gemeten brandstofver-
bruik
De gegevens uit de geschiedenis
resetten Het recente brandstofverbruik bij-
werken
De geschiedenis van het gemiddelde
brandstofverbruik is door middel van
kleuren verdeeld in vorige gemiddelden
en het gemiddelde brandstofverbruik
sinds de gegevens de laatste keer zijn
bijgewerkt. Het weergegeven gemid-
delde brandstofverbruik is een globale
waarde.
De afbeelding is slechts een voorbeeld en
kan afwijken van de werkelijke situatie.
QDe gegevens uit de geschiedenis bij-
werken
Werk het recente brandstofverbruik bij door
“Knipsel” of “Updaten” te selecteren om het
actuele brandstofverbruik opnieuw te meten.
QDe gegevens resetten
De verbruiksgegevens kunnen worden
gewist door “Wissen” of “Gegevens wissen”
te selecteren.
QActieradius
Geeft de geschatte maximale afstand aan die
nog met de in de tank aanwezige brandstof
kan worden gereden.
Deze afstand wordt berekend op basis van
het gemiddelde brandstofverbruik.
Hierdoor kan de werkelijke afstand die nog
kan worden gereden, afwijken van de weer-
gegeven afstand.
COROLLA-HYBRID(TMMT)_OM_Europe_OM12R51E_1_2201.book Page 118 Monday, October 11, 2021 11:32 AM
