2022 TOYOTA COROLLA Instructieboekje (in Dutch)

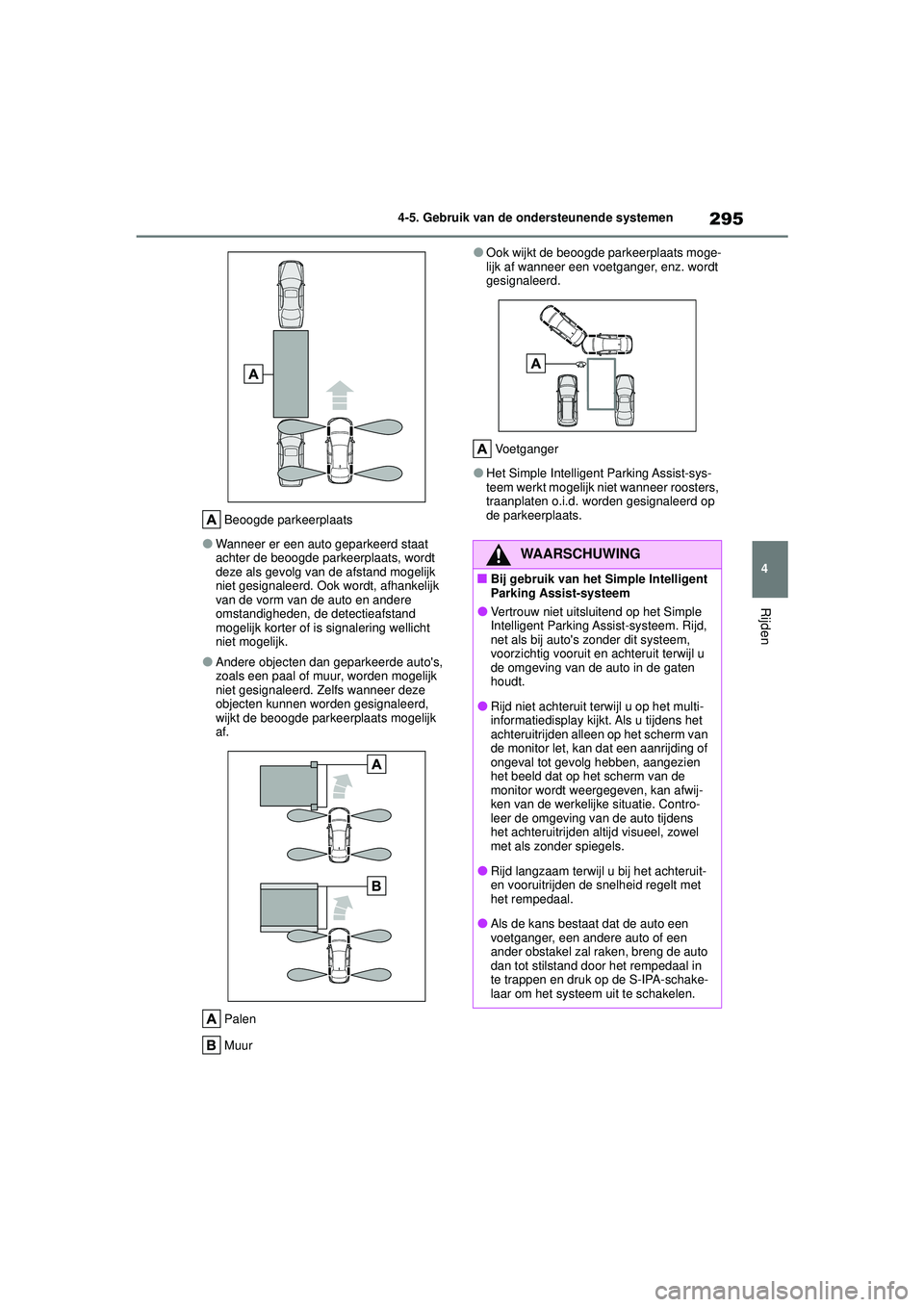

295
4
4-5. Gebruik van de ondersteunende systemen
Rijden
Beoogde parkeerplaats
OWanneer er een auto geparkeerd staat
achter de beoogde parkeerplaats, wordt
deze als gevolg van de afstand mogelijk
niet gesignaleerd. Ook wordt, afhankelijk
van de vorm van de auto en andere
omstandigheden, de detectieafstand
mogelijk korter of is signalering wellicht
niet mogelijk.
OAndere objecten dan geparkeerde auto's,
zoals een paal of muur, worden mogelijk
niet gesignaleerd. Zelfs wanneer deze
objecten kunnen worden gesignaleerd,
wijkt de beoogde parkeerplaats mogelijk
af.
Palen
Muur
OOok wijkt de beoogde parkeerplaats moge-
lijk af wanneer een voetganger, enz. wordt
gesignaleerd.Voetganger
OHet Simple Intelligent Parking Assist-sys-
teem werkt mogelijk niet wanneer roosters,
traanplaten o.i.d. worden gesignaleerd op
de parkeerplaats.
WAARSCHUWING
QBij gebruik van het Simple Intelligent
Parking Assist-systeem
OVertrouw niet uitsluitend op het Simple
Intelligent Parking Assist-systeem. Rijd,
net als bij auto's zonder dit systeem,
voorzichtig vooruit en achteruit terwijl u
de omgeving van de auto in de gaten
houdt.
ORijd niet achteruit terwijl u op het multi-
informatiedisplay kijkt. Als u tijdens het
achteruitrijden alleen op het scherm van
de monitor let, kan dat een aanrijding of
ongeval tot gevolg hebben, aangezien
het beeld dat op het scherm van de
monitor wordt weergegeven, kan afwij-
ken van de werkelijke situatie. Contro-
leer de omgeving van de auto tijdens
het achteruitrijden altijd visueel, zowel
met als zonder spiegels.
ORijd langzaam terwijl u bij het achteruit-
en vooruitrijden de snelheid regelt met
het rempedaal.
OAls de kans bestaat dat de auto een
voetganger, een andere auto of een
ander obstakel zal raken, breng de auto
dan tot stilstand door het rempedaal in
te trappen en druk op de S-IPA-schake-
laar om het systeem uit te schakelen.
COROLLA-HYBRID(TMMT)_OM_Europe_OM12R51E_1_2201.book Page 295 Monday, October 11, 2021 11:32 AM

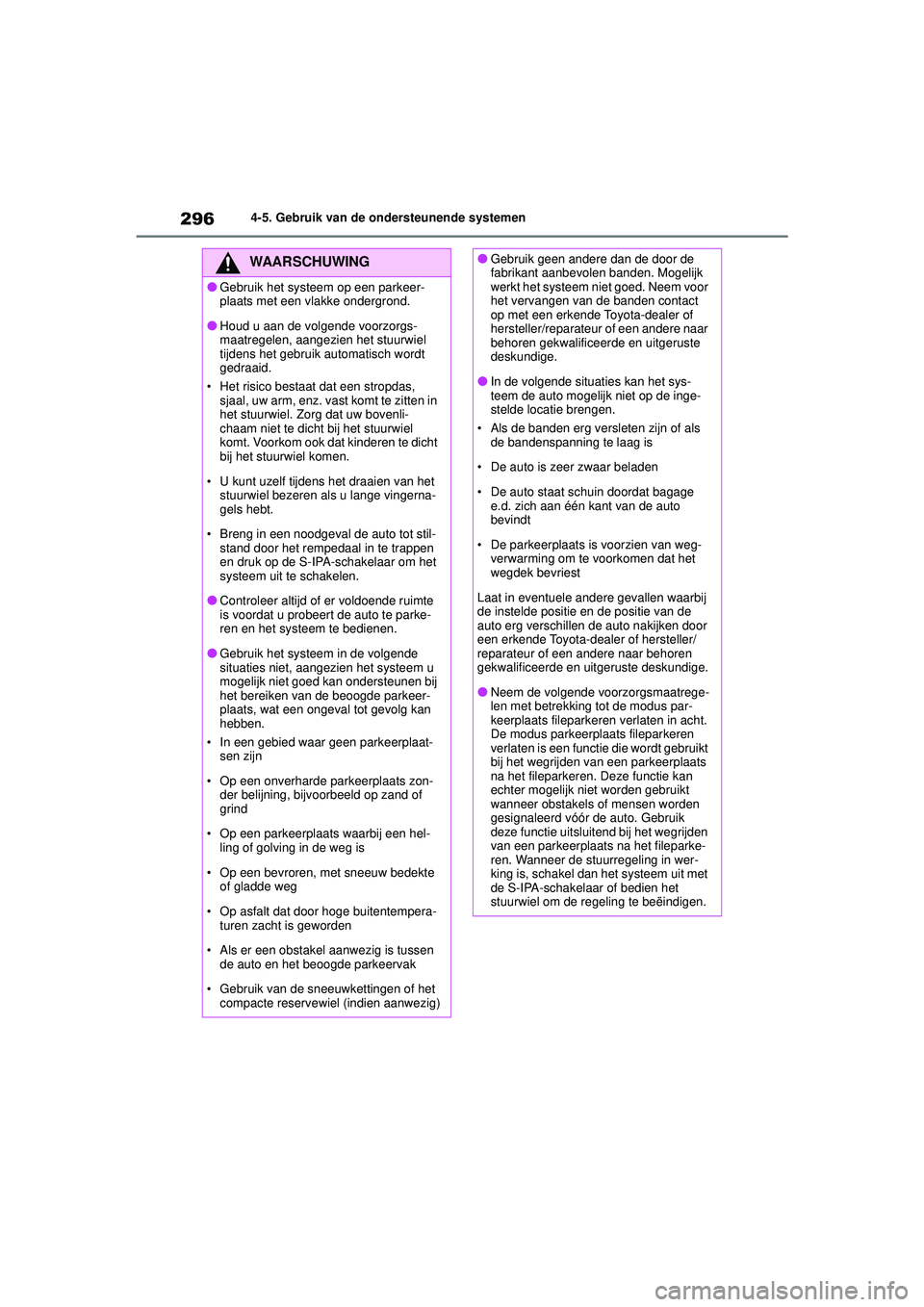

2964-5. Gebruik van de ondersteunende systemen
WAARSCHUWING
OGebruik het systeem op een parkeer-
plaats met een vlakke ondergrond.
OHoud u aan de volgende voorzorgs-
maatregelen, aangezien het stuurwiel
tijdens het gebruik automatisch wordt
gedraaid.
• Het risico bestaat dat een stropdas, sjaal, uw arm, enz. vast komt te zitten in
het stuurwiel. Zorg dat uw bovenli-
chaam niet te dicht bij het stuurwiel
komt. Voorkom ook dat kinderen te dicht
bij het stuurwiel komen.
• U kunt uzelf tijdens het draaien van het stuurwiel bezeren als u lange vingerna-
gels hebt.
• Breng in een noodgeval de auto tot stil- stand door het rempedaal in te trappen
en druk op de S-IPA-schakelaar om het
systeem uit te schakelen.
OControleer altijd of er voldoende ruimte
is voordat u probeert de auto te parke-
ren en het systeem te bedienen.
OGebruik het systeem in de volgende
situaties niet, aangezien het systeem u
mogelijk niet goed kan ondersteunen bij
het bereiken van de beoogde parkeer-
plaats, wat een ongeval tot gevolg kan
hebben.
• In een gebied waar geen parkeerplaat- sen zijn
• Op een onverharde parkeerplaats zon- der belijning, bijvoorbeeld op zand of
grind
• Op een parkeerplaats waarbij een hel- ling of golving in de weg is
• Op een bevroren, met sneeuw bedekte of gladde weg
• Op asfalt dat door hoge buitentempera- turen zacht is geworden
• Als er een obstakel aanwezig is tussen de auto en het beoogde parkeervak
• Gebruik van de sneeuwkettingen of het compacte reservewiel (indien aanwezig)
OGebruik geen andere dan de door de
fabrikant aanbevolen banden. Mogelijk
werkt het systeem niet goed. Neem voor
het vervangen van de banden contact
op met een erkende Toyota-dealer of
hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste
deskundige.
OIn de volgende situaties kan het sys-
teem de auto mogelijk niet op de inge-
stelde locatie brengen.
• Als de banden erg versleten zijn of als de bandenspanning te laag is
• De auto is zeer zwaar beladen
• De auto staat schuin doordat bagage e.d. zich aan één kant van de auto
bevindt
• De parkeerplaats is voorzien van weg- verwarming om te voorkomen dat het
wegdek bevriest
Laat in eventuele andere gevallen waarbij
de instelde positie en de positie van de
auto erg verschillen de auto nakijken door
een erkende Toyota-dealer of hersteller/
reparateur of een andere naar behoren
gekwalificeerde en uitgeruste deskundige.
ONeem de volgende voorzorgsmaatrege-
len met betrekking tot de modus par-
keerplaats fileparkeren verlaten in acht.
De modus parkeerplaats fileparkeren
verlaten is een functie die wordt gebruikt
bij het wegrijden van een parkeerplaats
na het fileparkeren. Deze functie kan
echter mogelijk niet worden gebruikt
wanneer obstakels of mensen worden
gesignaleerd vóór de auto. Gebruik
deze functie uitsluitend bij het wegrijden
van een parkeerplaats na het fileparke-
ren. Wanneer de stuurregeling in wer-
king is, schakel dan het systeem uit met
de S-IPA-schakelaar of bedien het
stuurwiel om de regeling te beëindigen.
COROLLA-HYBRID(TMMT)_OM_Europe_OM12R51E_1_2201.book Page 296 Monday, October 11, 2021 11:32 AM

297
4
4-5. Gebruik van de ondersteunende systemen
Rijden
WAARSCHUWING
OAls de modus parkeerplaats fileparkeren
verlaten in de volgende gevallen
abusievelijk wordt
gebruikt, raakt de
auto mogelijk een obstakel.
De functie voor het verlaten van de par-
keerplaats wordt gebruikt in een richting
waar zich een obstakel bevindt, maar
het obstakel wordt niet gesignaleerd
door de zijsensoren (bijvoorbeeld wan-
neer de auto direct naast een paal
staat).
ONeem de volgende voorzorgsmaatrege-
len in acht, aangezien de sensoren
mogelijk niet meer goed werken, wat
een ongeval tot gevolg kan hebben.
• Stel de sensor niet bloot aan sterke schokken door er tegen te slaan, enz.
Anders werken de s ensoren mogelijk
niet goed.
• Spuit bij het wassen van de auto met een hogedrukreiniger niet rechtstreeks
op de sensoren. De apparatuur werkt
mogelijk niet goed als gevolg van bloot-
stelling aan een sterke waterdruk. Wan-
neer de bumper iets raakt, werkt de
apparatuur mogelijk niet goed meer als
gevolg van een storing in de sensor.
Laat de auto nakijken door een erkende
Toyota-dealer of hersteller/reparateur of
een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige.
ODe sensoren werken in de volgende
situaties mogelijk niet goed, wat een
ongeval tot gevolg kan hebben. Rijd met
de nodige voorzichtigheid.
• Obstakels aan de zijkant kunnen niet worden gesignaleerd totdat de scan van
de zijkanten is voltooid. ( →Blz. 249)
• Zelfs nadat de scan van de zijkanten is voltooid, kunnen obstakels zoals andere
voertuigen, mensen of dieren die vanaf
opzij naderen niet worden gesignaleerd.
• De sensor is bevroren (zodra de sensor ontdooit, zal het systeem weer normaal
werken).
Er wordt mogelijk een waarschuwings-
melding weergegeven bij zeer lage tem-
peraturen doordat de sensor is bevroren
en hij daardoor mogelijk geen gepar-
keerde auto's signaleert.
• De sensor wordt geblokkeerd door iemands hand.
• De auto staat erg schuin.
• Bij extreem hoge of lage temperaturen.
• Er wordt gereden op een golvende weg, helling, grindweg, in een gebied waar
het gras hoog is, enz.
• Er bevindt zich een bron van ultrasoon- golven in de buurt, zoals een claxon of
sensoren van een ander voertuig, de
motor van een motorfiets of de lucht-
remmen van een groot voertuig.
• Zware regenval of een andere oorzaak waardoor er te veel water op uw auto
terechtkomt.
• De hoek van de sensor wijkt mogelijk af wanneer de ondersteuningsregeling
start, zelfs wanneer er een geparkeerde
auto op de beoogde parkeerplaats
staat. Laat de auto nakijken door een
erkende Toyota-dealer of hersteller/
reparateur of een andere naar behoren
gekwalificeerde en uitgeruste deskun-
dige.
• Monteer geen accessoires binnen het detectiegebied van de sensor.
COROLLA-HYBRID(TMMT)_OM_Europe_OM12R51E_1_2201.book Page 297 Monday, October 11, 2021 11:32 AM

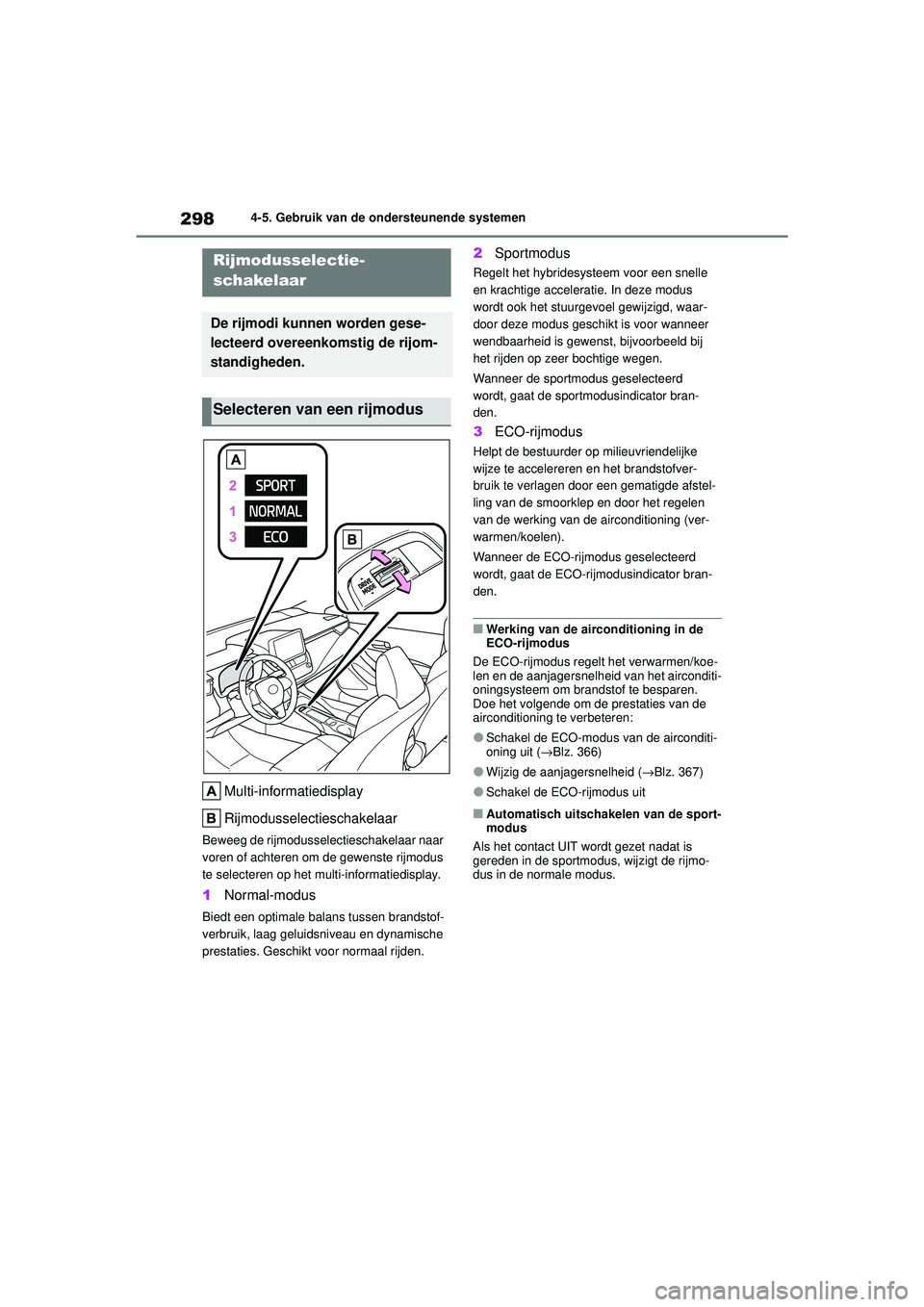

2984-5. Gebruik van de ondersteunende systemen
Multi-informatiedisplay
Rijmodusselectieschakelaar
Beweeg de rijmodusselectieschakelaar naar
voren of achteren om de gewenste rijmodus
te selecteren op het multi-informatiedisplay.
1Normal-modus
Biedt een optimale balans tussen brandstof-
verbruik, laag geluidsniveau en dynamische
prestaties. Geschikt voor normaal rijden.
2Sportmodus
Regelt het hybridesysteem voor een snelle
en krachtige acceleratie. In deze modus
wordt ook het stuurgevoel gewijzigd, waar-
door deze modus geschikt is voor wanneer
wendbaarheid is gewenst, bijvoorbeeld bij
het rijden op zeer bochtige wegen.
Wanneer de sportmodus geselecteerd
wordt, gaat de sportmodusindicator bran-
den.
3ECO-rijmodus
Helpt de bestuurder op milieuvriendelijke
wijze te accelereren en het brandstofver-
bruik te verlagen door een gematigde afstel-
ling van de smoorklep en door het regelen
van de werking van de airconditioning (ver-
warmen/koelen).
Wanneer de ECO-rijmodus geselecteerd
wordt, gaat de ECO-rijmodusindicator bran-
den.
QWerking van de airconditioning in de
ECO-rijmodus
De ECO-rijmodus regelt het verwarmen/koe-
len en de aanjagersnelheid van het airconditi-
oningsysteem om brandstof te besparen.
Doe het volgende om de prestaties van de
airconditioning te verbeteren:
OSchakel de ECO-modus van de airconditi-
oning uit ( →Blz. 366)
OWijzig de aanjagersnelheid ( →Blz. 367)
OSchakel de ECO-rijmodus uit
QAutomatisch uitschakelen van de sport-
modus
Als het contact UIT wordt gezet nadat is
gereden in de sportmodus, wijzigt de rijmo-
dus in de normale modus.
Rijmodusselectie-
schakelaar
De rijmodi kunnen worden gese-
lecteerd overeenkomstig de rijom-
standigheden.
Selecteren van een rijmodus
COROLLA-HYBRID(TMMT)_OM_Europe_OM12R51E_1_2201.book Page 298 Monday, October 11, 2021 11:32 AM

299
4
4-5. Gebruik van de ondersteunende systemen
Rijden
*: Indien aanwezig
QAls “Exhaust Filter Full See Owner’s
Manual” (Uitlaatgasfiltersysteem vol,
zie handleiding) op het multi-informatie-
display wordt weergegeven
ODeze melding wordt mogelijk weergegeven
wanneer de auto tijdens het rijden zwaar
wordt belast terwijl roetdeeltjes zich opho-
pen.
OHet vermogen van het hybridesysteem
(motortoerental) wordt beperkt bij een
bepaalde hoeveelheid roetdeeltjes. Er kan
echter nog met de auto worden gereden,
tenzij het motorcontrolelampje gaat bran-
den.
ORoetdeeltjes hopen zich sneller op wan-
neer er regelmatig korte ritten worden
gereden met de auto, wanneer er met lage
snelheden wordt gereden of als het hybri-
desysteem regelmatig wordt gestart in een
extreem koude omgeving. Overmatige
ophoping van roetdeeltjes kan worden
voorkomen door periodiek lange afstanden
te rijden waarbij het gaspedaal af en toe
wordt losgelaten, zoals bij het rijden op
autowegen en snelwegen.
QAls het motorcontrolelampje gaat bran-
den of “Hybrid System Malfunction Out-
put Power Reduced Visit Your Dealer”
(Storing in hybridesysteem, geredu-
ceerd uitgangsvermogen, ga naar uw
dealer) wordt weergegeven op het
multi-informatiedisplay
De hoeveelheid opgehoopte roetdeeltjes
heeft een bepaald niveau overschreden. Laat
de auto onmiddellijk nakijken door een
erkende Toyota-dealer of hersteller/repara-
teur of een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige.GPF-systeem
(benzineroetfilter)*
Het benzineroetfiltersysteem ver-
zamelt met behulp van een uitlaat-
gasfilter roetdeeltjes in de uitlaat-
gassen.
Het systeem werkt om het filter
automatisch te regenereren,
afhankelijk van de voertuigcondi-
ties.
OPMERKING
QVoorkomen dat het benzineroetfilter-
systeem niet goed werkt
OGebruik geen andere brandstof dan het
voorgeschreven type brandstof
OBreng geen wijzigingen aan de uitlaat-
pijp aan
COROLLA-HYBRID(TMMT)_OM_Europe_OM12R51E_1_2201.book Page 299 Monday, October 11, 2021 11:32 AM

3004-5. Gebruik van de ondersteunende systemen
QECB (elektronisch geregeld rem-
systeem)
Het elektronisch geregelde remsys-
teem genereert remkracht overeen-
komstig de bediening van de remmen.
QABS (antiblokkeersysteem)
Helpt het blokkeren van de wielen te
voorkomen bij plotseling remmen of
remmen op een glad wegdek
QBrake Assist
Zorgt voor een grotere remkracht nadat
het rempedaal is ingetrapt als het sys-
teem oordeelt dat er sprake is van een
noodstop
QVSC (Vehicle Stability Control)
Helpt de bestuurder de auto onder con-
trole te houden bij uitwijkmanoeuvres
en het nemen van bochten op een glad
wegdek.
QVSC+ (Vehicle Stability Control+)
Coördineert de werking van ABS-,
TRC-, VSC- en EPS-systemen.
Zorgt ervoor dat de voertuigstabiliteit behouden blijft bij uitwijkmanoeuvres
op een glad wegdek door de stuurcom-
mando's aan te passen.
QTRC (Traction Control)
Zorgt ervoor dat de aandrijfkracht
behouden blijft en voorkomt dat de aan-
drijvende wielen gaan doorslippen bij
het wegrijden met de auto of bij het
accelereren op gladde wegen
QActive Cornering Assist (ACA)
Helpt te voorkomen dat de auto naar de
buitenkant van de bocht uitwijkt door
remregeling uit te oefenen op de wielen
aan de binnenzijde wanneer tijdens het
rijden in een bocht wordt geprobeerd te
accelereren
QHill Start Assist Control
Helpt te voorkomen dat de auto achter-
uit rolt bij helling op wegrijden
QEPS (elektrische stuurbekrachti-
ging)
Maakt gebruik van een elektromotor om
de benodigde kracht voor het rond-
draaien van het stuurwiel te verminde-
ren.
QNoodstopsignaal
Als het rempedaal plotseling wordt
ingetrapt, gaan de alarmknipperlichten
automatisch knipperen om het achter-
opkomende verkeer te waarschuwen.
QSecondary Collision Brake (indien
aanwezig)
Als de airbagsensor een aanrijding sig-
naleert en het systeem in werking is,
worden de remmen en remlichten auto-
matisch geregeld om de rijsnelheid te
verlagen en te helpen de kans op ver-
dere schade ten gevolge van een
tweede aanrijding te verkleinen.
Ondersteunende systemen
Om de veiligheid en de prestaties
tijdens het rijden te verbeteren is
uw auto uitgerust met de volgende
systemen die automatisch in wer-
king treden als de omstandighe-
den daar om vragen. Houd er ech-
ter rekening mee dat dit aanvul-
lende systemen zijn en vertrouw
niet in al te sterke mate op deze
systemen als u de auto bedient.
Overzicht van de
ondersteunende systemen
COROLLA-HYBRID(TMMT)_OM_Europe_OM12R51E_1_2201.book Page 300 Monday, October 11, 2021 11:32 AM

301
4
4-5. Gebruik van de ondersteunende systemen
Rijden
QAls het TRC/VSC/ABS-systeem in wer-
king is
Het controlelampje Traction Control knippert
wanneer het TRC/VSC/ABS-systeem in wer-
king is.
QUitschakelen van het TRC-systeem
Als u met uw auto vast komt te zitten in mod-
der of sneeuw, kan het TRC-systeem het
aandrijfvermogen van het hybridesysteem
naar de wielen beperken. Als u op drukt
om het systeem uit te schakelen, kunt u de
auto waarschijnlijk gemakkelijker los krijgen
door te ‘schommelen’.
Schakel het TRC-systeem uit door snel
in te drukken en weer los te laten.
“Traction Control Turned OFF” (tractiecon-
trole UIT) wordt op het multi-informatiedisplay
weergegeven.
Druk nogmaals op om het systeem
weer in te schakelen.
QZowel TRC als VSC uitschakelen
Houd meer dan 3 seconden ingedrukt
terwijl de auto stilstaat om de TRC en VSC uit
te schakelen.
Het controlelampje VSC OFF gaat branden
en “Traction Control Turned OFF” (tractiecon-
trole UIT) wordt op het multi-informatiedisplay
weergegeven.
*
Druk nogmaals op om het systeem
weer in te schakelen.
*: Bij auto's met PCS (Pre-Crash Safety-sys- teem), wordt de PCS ook uitgeschakeld
(alleen Pre-Crash-waarschuwing is
beschikbaar) Het waarschuwingslampje
PCS gaat branden en er wordt een mel-
ding weergegeven op het multi-informatie-
display. ( →Blz. 212)
QWanneer de melding wordt weergege-
ven op het multi-informatiedisplay dat
de TRC is uitgeschakeld, zelfs al is
niet ingedrukt
TRC is tijdelijk uitges chakeld. Als de melding
niet verdwijnt neem dan contact op met een
erkende Toyota-dealer of hersteller/repara-
teur of een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige.
QVoorwaarden voor werking Hill Start
Assist Control
Als aan de volgende vier voorwaarden wordt
voldaan, werkt de Hill Start Assist Control:
ODe selectiehendel staat in een andere
stand dan P of N (bij het vooruit/achteruit
bergop wegrijden).
ODe auto staat stil
OHet gaspedaal wordt niet ingetrapt
ODe parkeerrem is niet geactiveerd
QAutomatisch uitschakelen van Hill Start
Assist Control
De Hill Start Assist Control wordt in de vol-
gende situaties uitgeschakeld:
ODe selectiehendel staat in stand P of N.
OHet gaspedaal wordt ingetrapt
ODe parkeerrem wordt geactiveerd
OEr zijn maximaal 2 seconden verstreken
nadat het rempedaal is losgelaten.
COROLLA-HYBRID(TMMT)_OM_Europe_OM12R51E_1_2201.book Page 301 Monday, October 11, 2021 11:32 AM

3024-5. Gebruik van de ondersteunende systemen
QBijgeluiden en trillingen die worden ver-
oorzaakt door ABS, Brake Assist, VSC,
TRC en Hill Start Assist Control
OHet is mogelijk dat u tijdens het starten van
het hybridesysteem of bij het wegrijden
een geluid in de motorruimte hoort wan-
neer het rempedaal herhaaldelijk wordt
ingetrapt. Dit duidt niet op een storing in
een van deze systemen.
ODe volgende verschijnselen kunnen zich
voordoen als bovenstaande systemen in
werking zijn. Geen van deze verschijnse-
len duidt op een storing.
• Er kunnen trillingen gevoeld worden in de carrosserie en de stuurinrichting.
• Nadat de auto tot stilstand is gekomen, kan het geluid van een elektromotor hoor-
baar zijn.
QWerkingsgeluiden ECB
In de volgende gevallen zijn mogelijk wer-
kingsgeluiden van de ECB te horen. Dit duidt
echter niet op een storing.
OWerkingsgeluiden vanuit de motorruimte
die zich voordoen wanneer het rempedaal
wordt bediend.
OWanneer het bestuurdersportier wordt
geopend, kan aan de voorzijde van de
auto een geluid hoorbaar zijn dat afkomstig
is van het remsysteem.
OWerkingsgeluiden vanuit de motorruimte
die zich voordoen wanneer nadat na het
uitschakelen van het hybridesysteem een
of twee minuten zijn verstreken.
QGeluiden en trillingen tijdens de wer-
king van de Active Cornering Assist
Tijdens de werking van de Active Cornering
Assist kunnen geluiden en trillingen vanuit
het remsysteem worden waargenomen, maar
deze duiden niet op een storing.
QGeluid EPS
Wanneer het stuurwiel bediend wordt, kan
het geluid van een elektromotor (zoemend
geluid) hoorbaar zijn. Dit is normaal en duidt
niet op een storing.
QAutomatisch opnieuw inschakelen van
de TRC- en VSC-systemen
Als de TRC- en VSC-systemen zijn uitge-
schakeld, worden deze automatisch opnieuw
ingeschakeld in de volgende situaties:
OAls het contact UIT wordt gezet
OAls alleen het TRC-systeem wordt uitge-
schakeld, wordt de TRC weer ingescha-
keld zodra de rijsnelheid toeneemt.
Als zowel het TRC- als het VSC-systeem
is uitgeschakeld, worden deze niet auto-
matisch weer ingeschakeld als de rijsnel-
heid toeneemt.
QWerkingsvoorwaarden van de Active
Cornering Assist
Het systeem werkt wanneer het volgende
zich voordoet.
ODe TRC/VSC kan in werking treden
ODe bestuurder probeert tijdens het rijden in
een bocht te accelereren
OHet systeem signaleert dat de auto naar de
buitenkant van de bocht uitwijkt
OHet rempedaal wordt losgelaten
QGereduceerde bekrachtiging door het
EPS-systeem
De mate van bekrachtiging door het EPS-
systeem wordt gereduceerd om het systeem
tegen oververhitting te beschermen als er
gedurende langere tijd veel stuurbewegingen
worden uitgevoerd. Hierdoor kan de bestu-
ring zwaar aanvoelen. Probeer als dat het
geval is minder frequent te sturen of breng de
auto tot stilstand en sc hakel het hybridesys-
teem UIT. Het EPS-systeem moet binnen 10
minuten weer normaal werken.
QVoorwaarden voor werking noodstop-
signaal
Als aan de volgende voorwaarden wordt vol-
daan, werkt het noodstopsignaal:
ODe alarmknipperlichten zijn uit
ODe werkelijke rijsnelheid is hoger dan 55
km/h
OHet systeem oordeelt op basis van de
deceleratie van de auto dat het om een
noodstop gaat.
COROLLA-HYBRID(TMMT)_OM_Europe_OM12R51E_1_2201.book Page 302 Monday, October 11, 2021 11:32 AM
