2022 TOYOTA COROLLA Instructieboekje (in Dutch)

95
2
2-1. Instrumentenpaneel
Voertuigstatusinformatie en controlelampjes
Geef om een dagteller te resetten de
gewenste dagteller weer en houd vervol-
gens de knop voor het wijzigen van de weer-
gave ingedrukt.

Regeling instrumentenverlichting
Geeft het display voor de regeling van de
verlichting van het instrumentenpaneel weer.
• De helderheid van de verlichting van het
instrumentenpaneel kan apart worden
ingesteld voor wel en niet brandende ach-
terlichten.
• Geef om de helderheid in te stellen het display voor de regeling van de verlichting
van het instrumentenpaneel weer en houd
de knop voor het wijzigen van de weer-
gave ingedrukt.
QDe minuten instellen op “00”
1 Druk op of om van het
multi-informatiedisplay te selecte-
ren.
2 Druk op of om “Clock : 00”
(klok : 00) te selecteren.
Druk op om de klok in te stellen op
het begin van het dichtstbijzijnde uur.
bijv.
1:00 - 1:29 → 1:00
1:30 - 1:59 → 2:00
QWijzigen van de klok
1 Druk op of om van het
multi-informatiedisplay te selecte-
ren.
2 Druk op of om “Clock : 00”
(klok : 00) te selecteren. 3
Houd ingedrukt.
4 Druk op of om het item te
selecteren dat gewijzigd moet wor-
den.
5 Druk op of om de instelling
te wijzigen.
De volgende functies kunnen worden
gewijzigd:
 12-uurs/24-uurs weergave
 Uur
 Minuut
QKlok afstellen
De klokken van onderstaande onderde-
len kunnen worden ingesteld via het
scherm van het audiosysteem.
 Multi-informatiedisplay
 Scherm audiosysteem
Raadpleeg de handleiding voor het naviga-
tie- en multimediasysteem of de handleiding
voor het multimediasysteem voor meer infor-
matie.
QScherm klokinstellingen (auto's met
navigatie-/multimediasysteem)
Als “Clock : 00” (klok : 00) wordt weergege-
ven wanneer wordt geselecteerd op het
multi-informatiedisplay, is er mogelijk een sto-
ring aanwezig in het systeem. Laat de auto
nakijken door een erkende Toyota-dealer of
hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste des-
kundige.
Instellen van de klok (auto's
zonder navigatie-/
multimediasysteem)Instellen van de klok (auto's
met navigatie-/
multimediasysteem)
COROLLA-HYBRID(TMMT)_OM_Europe_OM12R51E_1_2201.book Page 95 Monday, October 11, 2021 11:32 AM

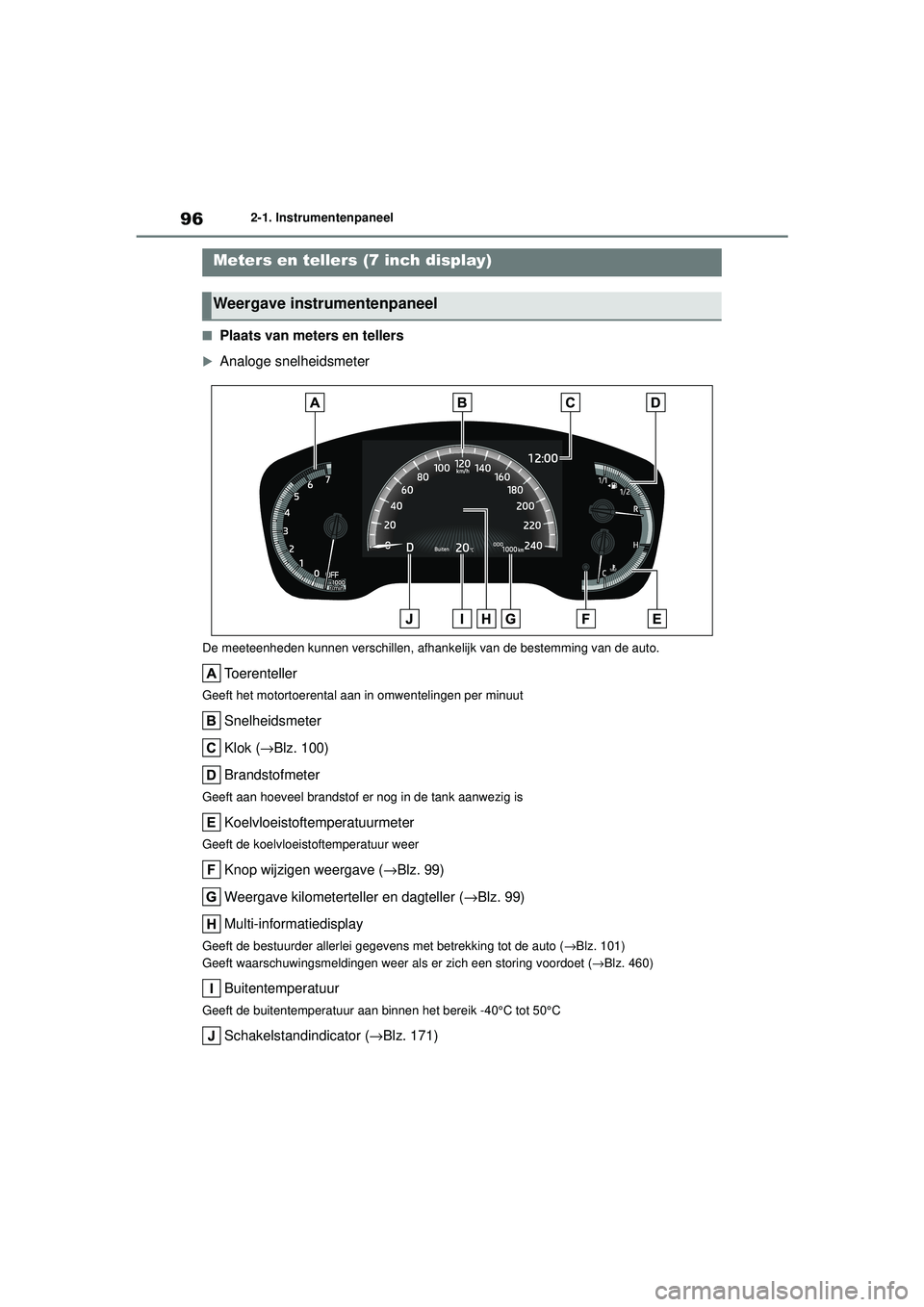

962-1. Instrumentenpaneel
QPlaats van meters en tellers
Analoge snelheidsmeter
De meeteenheden kunnen verschillen, afhankelijk van de bestemming van de auto.
Toerenteller
Geeft het motortoerental aan in omwentelingen per minuut
Snelheidsmeter
Klok (→Blz. 100)
Brandstofmeter
Geeft aan hoeveel brandstof er nog in de tank aanwezig is
Koelvloeistoftemperatuurmeter
Geeft de koelvloeistoftemperatuur weer
Knop wijzigen weergave ( →Blz. 99)
Weergave kilometerteller en dagteller ( →Blz. 99)
Multi-informatiedisplay
Geeft de bestuurder allerlei gegev ens met betrekking tot de auto (→Blz. 101)
Geeft waarschuwingsmeldingen weer al s er zich een storing voordoet (→Blz. 460)
Buitentemperatuur
Geeft de buitentemperatuur aan binnen het bereik -40°C tot 50°C
Schakelstandindicator (→ Blz. 171)
Meters en tellers (7 inch display)
Weergave instrumentenpaneel
COROLLA-HYBRID(TMMT)_OM_Europe_OM12R51E_1_2201.book Page 96 Monday, October 11, 2021 11:32 AM

97
2
2-1. Instrumentenpaneel
Voertuigstatusinformatie en controlelampjes
Digitale snelheidsmeter
De meeteenheden kunnen verschillen, afhank
elijk van de bestemming van de auto.
Toerenteller
Geeft het motortoerental aan in omwentelingen per minuut
Snelheidsmeter
Klok (→Blz. 100)
Brandstofmeter
Geeft aan hoeveel brandstof er nog in de tank aanwezig is
Koelvloeistoftemperatuurmeter
Geeft de koelvloeistoftemperatuur weer
Knop wijzigen weergave ( →Blz. 99)
Weergave kilometerteller en dagteller ( →Blz. 99)
Multi-informatiedisplay
Geeft de bestuurder allerlei gegev ens met betrekking tot de auto (→Blz. 101)
Geeft waarschuwingsmeldingen weer al s er zich een storing voordoet (→Blz. 460)
Buitentemperatuur
Geeft de buitentemperatuur aan binnen het bereik -40°C tot 50°C
Schakelstandindicator (→ Blz. 171)
COROLLA-HYBRID(TMMT)_OM_Europe_OM12R51E_1_2201.book Page 97 Monday, October 11, 2021 11:32 AM

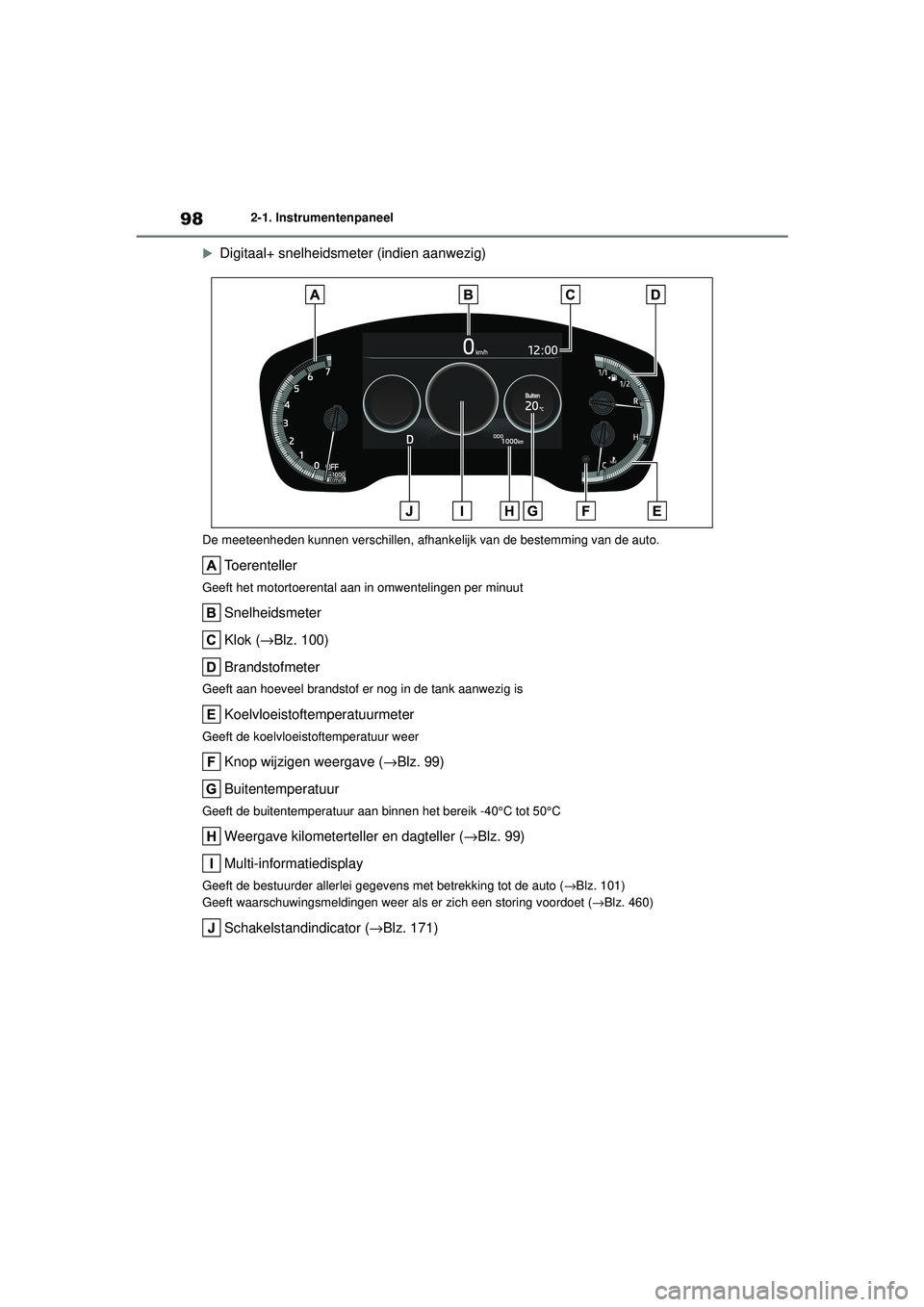

982-1. Instrumentenpaneel

Digitaal+ snelheidsmeter (indien aanwezig)
De meeteenheden kunnen verschillen, afhank elijk van de bestemming van de auto.
Toerenteller
Geeft het motortoerental aan in omwentelingen per minuut
Snelheidsmeter
Klok (→Blz. 100)
Brandstofmeter
Geeft aan hoeveel brandstof er nog in de tank aanwezig is
Koelvloeistoftemperatuurmeter
Geeft de koelvloeistoftemperatuur weer
Knop wijzigen weergave ( →Blz. 99)
Buitentemperatuur
Geeft de buitentemperatuur aan binnen het bereik -40°C tot 50°C
Weergave kilometerteller en dagteller ( →Blz. 99)
Multi-informatiedisplay
Geeft de bestuurder allerlei gegev ens met betrekking tot de auto (→Blz. 101)
Geeft waarschuwingsmeldingen weer al s er zich een storing voordoet (→Blz. 460)
Schakelstandindicator (→ Blz. 171)
COROLLA-HYBRID(TMMT)_OM_Europe_OM12R51E_1_2201.book Page 98 Monday, October 11, 2021 11:32 AM

99
2
2-1. Instrumentenpaneel
Voertuigstatusinformatie en controlelampjes

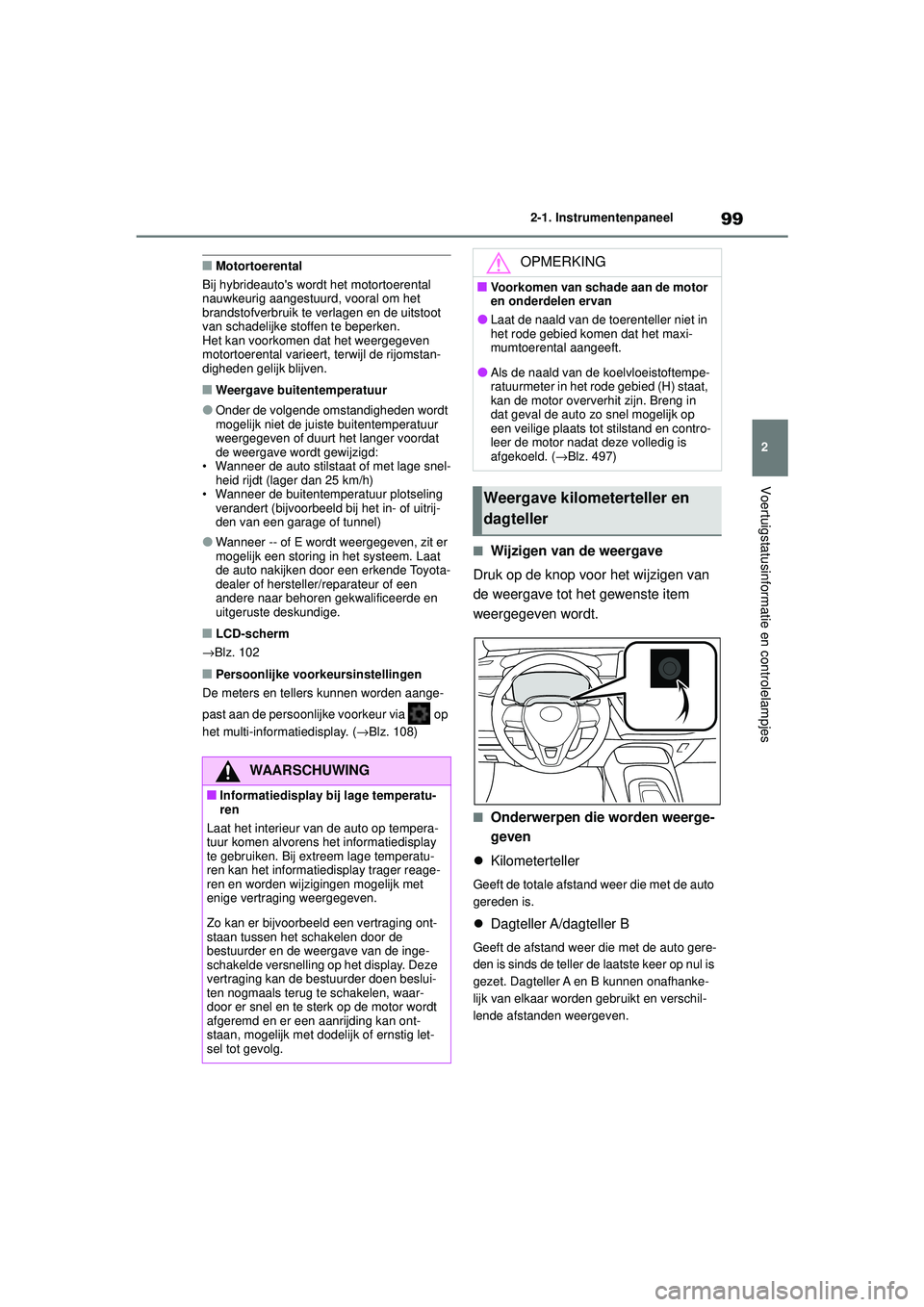

QMotortoerental
Bij hybrideauto's wordt het motortoerental
nauwkeurig aangestuurd, vooral om het
brandstofverbruik te verlagen en de uitstoot
van schadelijke stoffen te beperken.
Het kan voorkomen dat het weergegeven
motortoerental varieert, terwijl de rijomstan-
digheden gelijk blijven.
QWeergave buitentemperatuur
OOnder de volgende omstandigheden wordt
mogelijk niet de juiste buitentemperatuur
weergegeven of duurt het langer voordat
de weergave wordt gewijzigd:
• Wanneer de auto stilstaat of met lage snel- heid rijdt (lager dan 25 km/h)
• Wanneer de buitentemperatuur plotseling verandert (bijvoorbeeld bij het in- of uitrij-
den van een garage of tunnel)
OWanneer -- of E wordt weergegeven, zit er
mogelijk een storing in het systeem. Laat
de auto nakijken door een erkende Toyota-
dealer of hersteller/reparateur of een
andere naar behoren gekwalificeerde en
uitgeruste deskundige.
QLCD-scherm
→ Blz. 102
QPersoonlijke voorkeursinstellingen
De meters en tellers kunnen worden aange-
past aan de persoonlijke voorkeur via op
het multi-informatiedisplay. ( →Blz. 108)
QWijzigen van de weergave
Druk op de knop voor het wijzigen van
de weergave tot het gewenste item
weergegeven wordt.
QOnderwerpen die worden weerge-
geven
 Kilometerteller
Geeft de totale afstand weer die met de auto
gereden is.
Dagteller A/dagteller B
Geeft de afstand weer die met de auto gere-
den is sinds de teller de laatste keer op nul is
gezet. Dagteller A en B kunnen onafhanke-
lijk van elkaar worden gebruikt en verschil-
lende afstanden weergeven.
WAARSCHUWING
QInformatiedisplay bij lage temperatu-
ren
Laat het interieur van de auto op tempera-
tuur komen alvorens het informatiedisplay
te gebruiken. Bij extreem lage temperatu-
ren kan het informatiedisplay trager reage-
ren en worden wijzigingen mogelijk met
enige vertraging weergegeven.
Zo kan er bijvoorbeeld een vertraging ont-
staan tussen het schakelen door de
bestuurder en de weergave van de inge-
schakelde versnelling op het display. Deze
vertraging kan de bestuurder doen beslui-
ten nogmaals terug te schakelen, waar-
door er snel en te sterk op de motor wordt
afgeremd en er een aanrijding kan ont-
staan, mogelijk met dodel ijk of ernstig let-
sel tot gevolg.
OPMERKING
QVoorkomen van schade aan de motor
en onderdelen ervan
OLaat de naald van de toerenteller niet in
het rode gebied komen dat het maxi-
mumtoerental aangeeft.
OAls de naald van de koelvloeistoftempe-
ratuurmeter in het rode gebied (H) staat,
kan de motor oververhit zijn. Breng in
dat geval de auto zo snel mogelijk op
een veilige plaats tot stilstand en contro-
leer de motor nadat deze volledig is
afgekoeld. ( →Blz. 497)
Weergave kilometerteller en
dagteller
COROLLA-HYBRID(TMMT)_OM_Europe_OM12R51E_1_2201.book Page 99 Monday, October 11, 2021 11:32 AM

1002-1. Instrumentenpaneel
Geef om een dagteller te resetten de
gewenste dagteller weer en houd vervol-
gens de knop voor het wijzigen van de weer-
gave ingedrukt.
 Regeling instrumentenverlichting
Geeft het display voor de regeling van de
verlichting van het instrumentenpaneel weer.
• De helderheid van de verlichting van het
instrumentenpaneel kan apart worden
ingesteld voor wel en niet brandende ach-
terlichten.
• Geef om de helderheid in te stellen het display voor de regeling van de verlichting
van het instrumentenpaneel weer en houd
de knop voor het wijzigen van de weer-
gave ingedrukt.
QDe minuten instellen op “00”
1 Druk op of om van het
multi-informatiedisplay te selecte-
ren.
2 Druk op of om “Clock : 00”
(klok : 00) te selecteren.
Druk op om de klok in te stellen op
het begin van het dichtstbijzijnde uur.
bijv.
1:00 - 1:29 → 1:00
1:30 - 1:59 → 2:00
QWijzigen van de klok
1 Druk op of om van het
multi-informatiedisplay te selecte-
ren.
2 Druk op of om “Clock : 00”
(klok : 00) te selecteren. 3
Houd ingedrukt.
4 Druk op of om het item te
selecteren dat gewijzigd moet wor-
den.
5 Druk op of om de instelling
te wijzigen.
De volgende functies kunnen worden
gewijzigd:
 12-uurs/24-uurs weergave
 Uur
 Minuut
QKlok afstellen
De klokken van onderstaande onderde-
len kunnen worden ingesteld via het
scherm van het audiosysteem.
 Multi-informatiedisplay
 Scherm audiosysteem
Raadpleeg de handleiding voor het naviga-
tie- en multimediasysteem of de handleiding
voor het multimediasysteem voor meer infor-
matie.
QScherm klokinstellingen (auto's met
navigatie-/multimediasysteem)
Als “Clock : 00” (klok : 00) wordt weergege-
ven wanneer wordt geselecteerd op het
multi-informatiedisplay, is er mogelijk een sto-
ring aanwezig in het systeem. Laat de auto
nakijken door een erkende Toyota-dealer of
hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste des-
kundige.
Instellen van de klok (auto's
zonder navigatie-/
multimediasysteem)Instellen van de klok (auto's
met navigatie-/
multimediasysteem)
COROLLA-HYBRID(TMMT)_OM_Europe_OM12R51E_1_2201.book Page 100 Monday, October 11, 2021 11:32 AM

101
2
2-1. Instrumentenpaneel
Voertuigstatusinformatie en controlelampjes
QDisplay
4,2 inch display
Displayzone status ondersteunend
systeem
Geeft een afbeelding weer wanneer de
onderstaande systemen in werking zijn en
een ander menu-icoon dan wordt gese-
lecteerd:
• LTA (Lane Tracing Assist) (indien aanwe- zig)
• Cruise control (indien aanwezig)
• Dynamic Radar Cruise Control met volle-
dig snelheidsbereik (indien aanwezig)
• RSA (Road Sign Assist) (indien aanwezig) (→ Blz. 238)
Displayzone voor inhoud
Door menu-iconen te selecteren op het
multi-informatiedisplay kunnen verschil-
lende soorten rijgerelateerde informatie wor-
den weergegeven. Het multi-informatiedis-
play kan ook worden gebruikt voor het wijzi-
gen van de display-instellingen en andere
voertuiginstellingen.
Daarnaast worden in bepaalde situaties
pop-updisplays met waarschuwingen of tips
weergegeven. 
7 inch display
Displayzone status ondersteunend
systeem
Geeft een afbeelding weer wanneer de
onderstaande systemen in werking zijn en
een ander menu-icoon dan wordt gese-
lecteerd:
• LTA (Lane Tracing Assist) (indien aanwe- zig)
• Cruise control (indien aanwezig)
• Dynamic Radar Cruise Control met volle- dig snelheidsbereik (indien aanwezig)
• RSA (Road Sign Assist) (indien aanwezig) (→ Blz. 238)
Displayzone voor inhoud
Door menu-iconen te selecteren op het
multi-informatiedisplay kunnen verschil-
lende soorten rijgerelateerde informatie wor-
den weergegeven. Het multi-informatiedis-
play kan ook worden gebruikt voor het wijzi-
gen van de display-instellingen en andere
voertuiginstellingen.
Daarnaast worden in bepaalde situaties
pop-updisplays met waarschuwingen of tips
weergegeven.
Multi-infor matiedisplay
Weergave en menu-iconen
COROLLA-HYBRID(TMMT)_OM_Europe_OM12R51E_1_2201.book Page 101 Monday, October 11, 2021 11:32 AM

1022-1. Instrumentenpaneel
QMenu-iconen
De menu-iconen worden weergegeven
door op of van de bedie-
ningstoetsen van het instrumentenpa-
neel te drukken.
QLCD-scherm
Op het scherm kunnen kleine vlekjes of lichte
puntjes verschijnen. Dit verschijnsel is ken-
merkend voor LCD-schermen en u kunt het
scherm zonder problemen blijven gebruiken.
Het multi-informatiedisplay wordt
bediend met de bedieningstoetsen van
het instrumentenpaneel.
/ : Menu-iconen selecteren
/ : Wijzigen van de weerge-
geven informatie, omhoog/omlaag
door het scherm scrollen en de
cursor omhoog/omlaag bewegen
Indrukken: Invoeren/instellen
Ingedrukt houden: Resetten/weer-
geven van de aan de persoonlijke
voorkeur aanpasbaar items
Terugkeren naar het vorige scherm
Weergeven van verzonden/ontvan-
gen oproepen en oproepge-
schiedenis
Wanneer het handsfree-systeem is aange-
sloten, worden de verzonden en ontvangen
oproepen weergegeven. Raadpleeg de
handleiding voor het navigatie- en multime-
diasysteem of de handleiding voor het multi-
mediasysteem voor meer informatie over het
handsfree-systeem.
Weergave rij-informatie
(
→ Blz. 103)
Weergave informatie ondersteu-
nend systeem (→ Blz. 106)
Aan audiosysteem gekoppelde
weergave (indien aanwezig)
( → Blz. 107)
Weergave voertuiginformatie
( → Blz. 107)
Weergave instellingen
( → Blz. 108)
Weergave waarschuwingsmel-
ding ( →Blz. 460)
WAARSCHUWING
QWaarschuwingen voor het gebruik tij-
dens het rijden
OWanneer u het multi-informatiedisplay
tijdens het rijden bedient, let dan extra
goed op de veiligheid rondom de auto.
OKijk tijdens het rijden niet voortdurend
op het multi-informatiedisplay, aange-
zien u anders voetgangers, objecten op
de weg, enz. over het hoofd kunt zien.
QInformatiedisplay bij lage temperatu-
ren
→ Blz. 94, 99
Wijzigen van de weergave van
het instrumentenpaneel
COROLLA-HYBRID(TMMT)_OM_Europe_OM12R51E_1_2201.book Page 102 Monday, October 11, 2021 11:32 AM
