2022 TOYOTA COROLLA Instructieboekje (in Dutch)

167
4
4-2. Rijprocedures
Rijden
1
Breng de auto volledig tot stilstand.
2 Activeer de parkeerrem ( →Blz. 175)
en zet de selectiehendel in stand P.
Controleer of het waarschuwingslampje van
de parkeerrem brandt.
3 Druk op de startknop.
Het hybridesysteem stopt en de weergave
van het instrumentenpaneel dooft.
4Laat het rempedaal los en contro-
leer of ACCESSORY (stand ACC)
of IGNITION ON (contact AAN) niet
wordt weergegeven op het multi-
informatiedisplay.
OPMERKING
QSymptomen die kunnen duiden op
een defect in de startknop
Als de startknop anders lijkt te werken dan
normaal, bijvoorbeeld al s de knop iets blijft
hangen, kan de startknop defect zijn.
Neem onmiddellijk contact op met een
erkende Toyota-dealer of hersteller/repa-
rateur of een andere naar behoren gekwa-
lificeerde en uitgeruste deskundige.
Uitschakelen van het
hybridesysteem
WAARSCHUWING
QUitschakelen van het hybridesysteem
in noodgevallen
OAls u in een noodgeval het hybridesys-
teem tijdens het rijden wilt stoppen,
houdt u de startknop langer dan 2
seconden ingedrukt of drukt u deze min-
stens 3 keer kort achter elkaar in.
( → Blz. 442)
Raak de startknop echter tijdens het rij-
den niet aan, behalve in geval van
nood. Door het uitschakelen van het
hybridesysteem tijd ens het rijden ver-
liest u niet de controle over het stuurwiel
of de remmen. De stuurbekrachtiging
werkt echter niet meer. Hierdoor zal het
sturen veel zwaarder gaan dan nor-
maal. Zet in dat geval de auto aan de
kant zodra dit veilig kan.
OAls de startknop wordt bediend terwijl
de auto rijdt, verschijnt er een waar-
schuwingsmelding op het multi-informa-
tiedisplay en klinkt er een zoemer.
OZet om het hybridesysteem opnieuw te
starten nadat dit ten gevolge van een
noodsituatie tijdens het rijden is uitge-
schakeld de selectiehendel in stand N
en druk de startknop in.
COROLLA-HYBRID(TMMT)_OM_Europe_OM12R51E_1_2201.book Page 167 Monday, October 11, 2021 11:32 AM

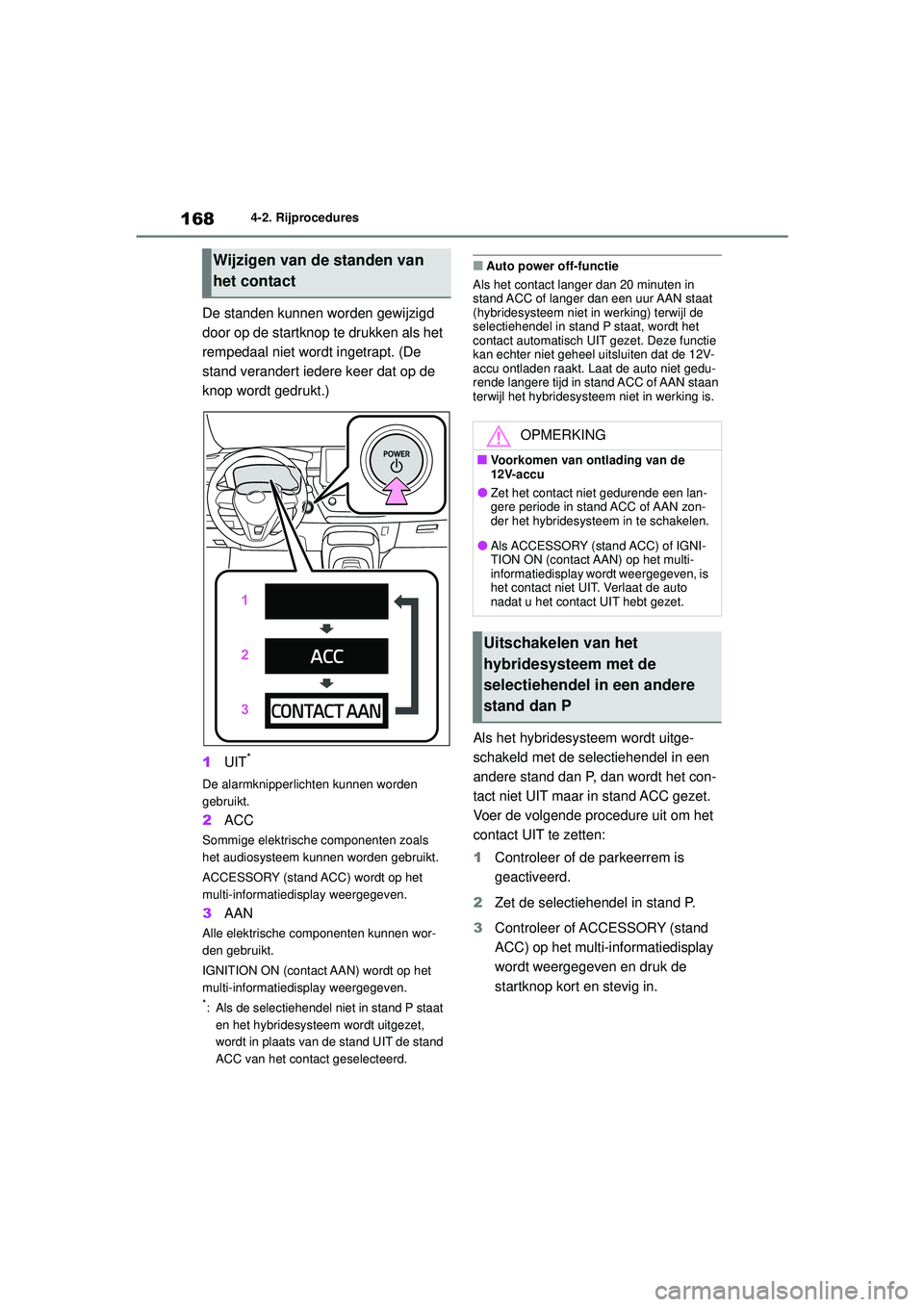

1684-2. Rijprocedures
De standen kunnen worden gewijzigd
door op de startknop te drukken als het
rempedaal niet wordt ingetrapt. (De
stand verandert iedere keer dat op de
knop wordt gedrukt.)
1UIT
*
De alarmknipperlichten kunnen worden
gebruikt.
2ACC
Sommige elektrische componenten zoals
het audiosysteem kunnen worden gebruikt.
ACCESSORY (stand ACC) wordt op het
multi-informatiedisplay weergegeven.
3AAN
Alle elektrische componenten kunnen wor-
den gebruikt.
IGNITION ON (contact AAN) wordt op het
multi-informatiedisplay weergegeven.
*: Als de selectiehendel niet in stand P staat
en het hybridesysteem wordt uitgezet,
wordt in plaats van de stand UIT de stand
ACC van het contact geselecteerd.
QAuto power off-functie
Als het contact langer dan 20 minuten in
stand ACC of langer dan een uur AAN staat
(hybridesysteem niet in werking) terwijl de
selectiehendel in stand P staat, wordt het
contact automatisch UIT gezet. Deze functie
kan echter niet geheel uitsluiten dat de 12V-
accu ontladen raakt. Laat de auto niet gedu-
rende langere tijd in stand ACC of AAN staan
terwijl het hybridesysteem niet in werking is.
Als het hybridesyst eem wordt uitge-
schakeld met de selectiehendel in een
andere stand dan P, dan wordt het con-
tact niet UIT maar in stand ACC gezet.
Voer de volgende procedure uit om het
contact UIT te zetten:
1 Controleer of de parkeerrem is
geactiveerd.
2 Zet de selectiehendel in stand P.
3 Controleer of ACCESSORY (stand
ACC) op het multi-informatiedisplay
wordt weergegeven en druk de
startknop kort en stevig in.
Wijzigen van de standen van
het contact
OPMERKING
QVoorkomen van ontlading van de
12V-accu
OZet het contact niet gedurende een lan-
gere periode in stand ACC of AAN zon-
der het hybridesysteem in te schakelen.
OAls ACCESSORY (stand ACC) of IGNI-
TION ON (contact AAN) op het multi-
informatiedisplay wordt weergegeven, is
het contact niet UIT. Verlaat de auto
nadat u het contact UIT hebt gezet.
Uitschakelen van het
hybridesysteem met de
selectiehendel in een andere
stand dan P
COROLLA-HYBRID(TMMT)_OM_Europe_OM12R51E_1_2201.book Page 168 Monday, October 11, 2021 11:32 AM

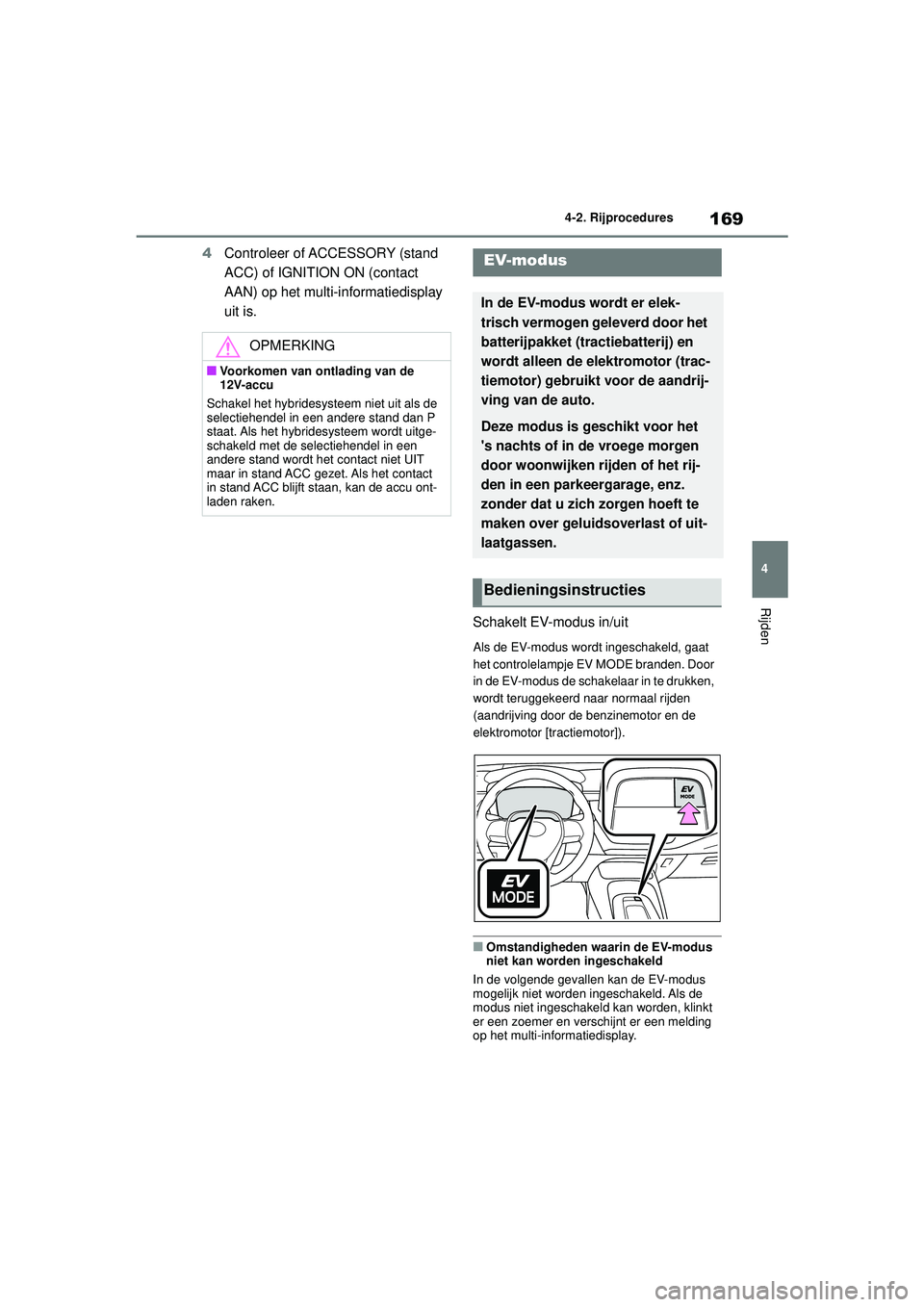

169
4
4-2. Rijprocedures
Rijden
4
Controleer of ACCESSORY (stand
ACC) of IGNITION ON (contact
AAN) op het multi-informatiedisplay
uit is.
Schakelt EV-modus in/uit
Als de EV-modus wordt ingeschakeld, gaat
het controlelampje EV MODE branden. Door
in de EV-modus de schakelaar in te drukken,
wordt teruggekeerd naar normaal rijden
(aandrijving door de benzinemotor en de
elektromotor [tractiemotor]).
QOmstandigheden waarin de EV-modus
niet kan worden ingeschakeld
In de volgende gevallen kan de EV-modus
mogelijk niet worden ingeschakeld. Als de
modus niet ingeschakel d kan worden, klinkt
er een zoemer en verschijnt er een melding
op het multi-informatiedisplay.
OPMERKING
QVoorkomen van ontlading van de
12V-accu
Schakel het hybridesys teem niet uit als de
selectiehendel in een andere stand dan P
staat. Als het hybridesysteem wordt uitge-
schakeld met de selectiehendel in een
andere stand wordt het contact niet UIT
maar in stand ACC gezet. Als het contact
in stand ACC blijft staan, kan de accu ont-
laden raken.
EV-modus
In de EV-modus wordt er elek-
trisch vermogen geleverd door het
batterijpakket (tractiebatterij) en
wordt alleen de elektromotor (trac-
tiemotor) gebruikt voor de aandrij-
ving van de auto.
Deze modus is geschikt voor het
's nachts of in de vroege morgen
door woonwijken rijden of het rij-
den in een parkeergarage, enz.
zonder dat u zich zorgen hoeft te
maken over geluidsoverlast of uit-
laatgassen.
Bedieningsinstructies
COROLLA-HYBRID(TMMT)_OM_Europe_OM12R51E_1_2201.book Page 169 Monday, October 11, 2021 11:32 AM

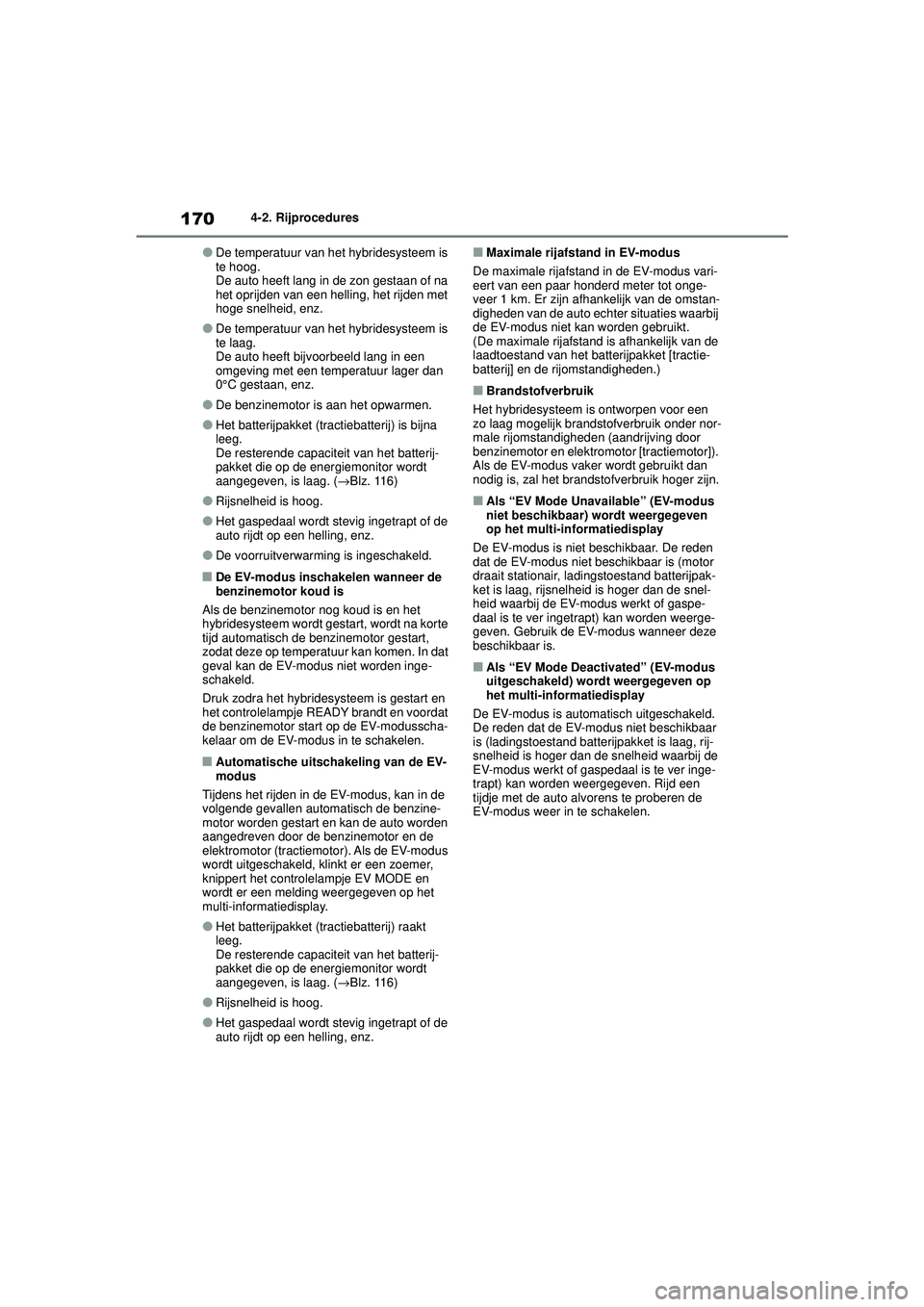

1704-2. Rijprocedures
ODe temperatuur van het hybridesysteem is
te hoog.
De auto heeft lang in de zon gestaan of na
het oprijden van een helling, het rijden met
hoge snelheid, enz.
ODe temperatuur van het hybridesysteem is
te laag.
De auto heeft bijvoorbeeld lang in een
omgeving met een temperatuur lager dan
0°C gestaan, enz.
ODe benzinemotor is aan het opwarmen.
OHet batterijpakket (tractiebatterij) is bijna
leeg.
De resterende capaciteit van het batterij-
pakket die op de energiemonitor wordt
aangegeven, is laag. (→Blz. 116)
ORijsnelheid is hoog.
OHet gaspedaal wordt stevig ingetrapt of de
auto rijdt op een helling, enz.
ODe voorruitverwarming is ingeschakeld.
QDe EV-modus inschakelen wanneer de
benzinemotor koud is
Als de benzinemotor nog koud is en het
hybridesysteem wordt gestart, wordt na korte
tijd automatisch de benzinemotor gestart,
zodat deze op temperatuur kan komen. In dat
geval kan de EV-modus niet worden inge-
schakeld.
Druk zodra het hybridesysteem is gestart en
het controlelampje READY brandt en voordat
de benzinemotor start op de EV-modusscha-
kelaar om de EV-modus in te schakelen.
QAutomatische uitschakeling van de EV-
modus
Tijdens het rijden in de EV-modus, kan in de
volgende gevallen automatisch de benzine-
motor worden gestart en kan de auto worden
aangedreven door de benzinemotor en de
elektromotor (tractiemotor). Als de EV-modus
wordt uitgeschakeld, klinkt er een zoemer,
knippert het controlelampje EV MODE en
wordt er een melding weergegeven op het
multi-informatiedisplay.
OHet batterijpakket (tractiebatterij) raakt
leeg.
De resterende capaciteit van het batterij-
pakket die op de energiemonitor wordt
aangegeven, is laag. ( →Blz. 116)
ORijsnelheid is hoog.
OHet gaspedaal wordt stevig ingetrapt of de
auto rijdt op een helling, enz.
QMaximale rijafstand in EV-modus
De maximale rijafstand in de EV-modus vari-
eert van een paar honderd meter tot onge-
veer 1 km. Er zijn afhankelijk van de omstan-
digheden van de auto echter situaties waarbij
de EV-modus niet kan worden gebruikt.
(De maximale rijafstand is afhankelijk van de
laadtoestand van het batterijpakket [tractie-
batterij] en de rijomstandigheden.)
QBrandstofverbruik
Het hybridesysteem is ontworpen voor een
zo laag mogelijk brandstofverbruik onder nor-
male rijomstandigheden (aandrijving door
benzinemotor en elektromotor [tractiemotor]).
Als de EV-modus vaker wordt gebruikt dan
nodig is, zal het brandstofverbruik hoger zijn.
QAls “EV Mode Unavailable” (EV-modus
niet beschikbaar) wordt weergegeven
op het multi-informatiedisplay
De EV-modus is niet beschikbaar. De reden
dat de EV-modus niet beschikbaar is (motor
draait stationair, ladingstoestand batterijpak-
ket is laag, rijsnelheid is hoger dan de snel-
heid waarbij de EV-modus werkt of gaspe-
daal is te ver ingetrapt) kan worden weerge-
geven. Gebruik de EV-modus wanneer deze
beschikbaar is.
QAls “EV Mode Deactivated” (EV-modus
uitgeschakeld) wordt weergegeven op
het multi-informatiedisplay
De EV-modus is automa tisch uitgeschakeld.
De reden dat de EV-modus niet beschikbaar
is (ladingstoestand batterijpakket is laag, rij-
snelheid is hoger dan de snelheid waarbij de
EV-modus werkt of gaspedaal is te ver inge-
trapt) kan worden weergegeven. Rijd een
tijdje met de auto alvorens te proberen de
EV-modus weer in te schakelen.
COROLLA-HYBRID(TMMT)_OM_Europe_OM12R51E_1_2201.book Page 170 Monday, October 11, 2021 11:32 AM

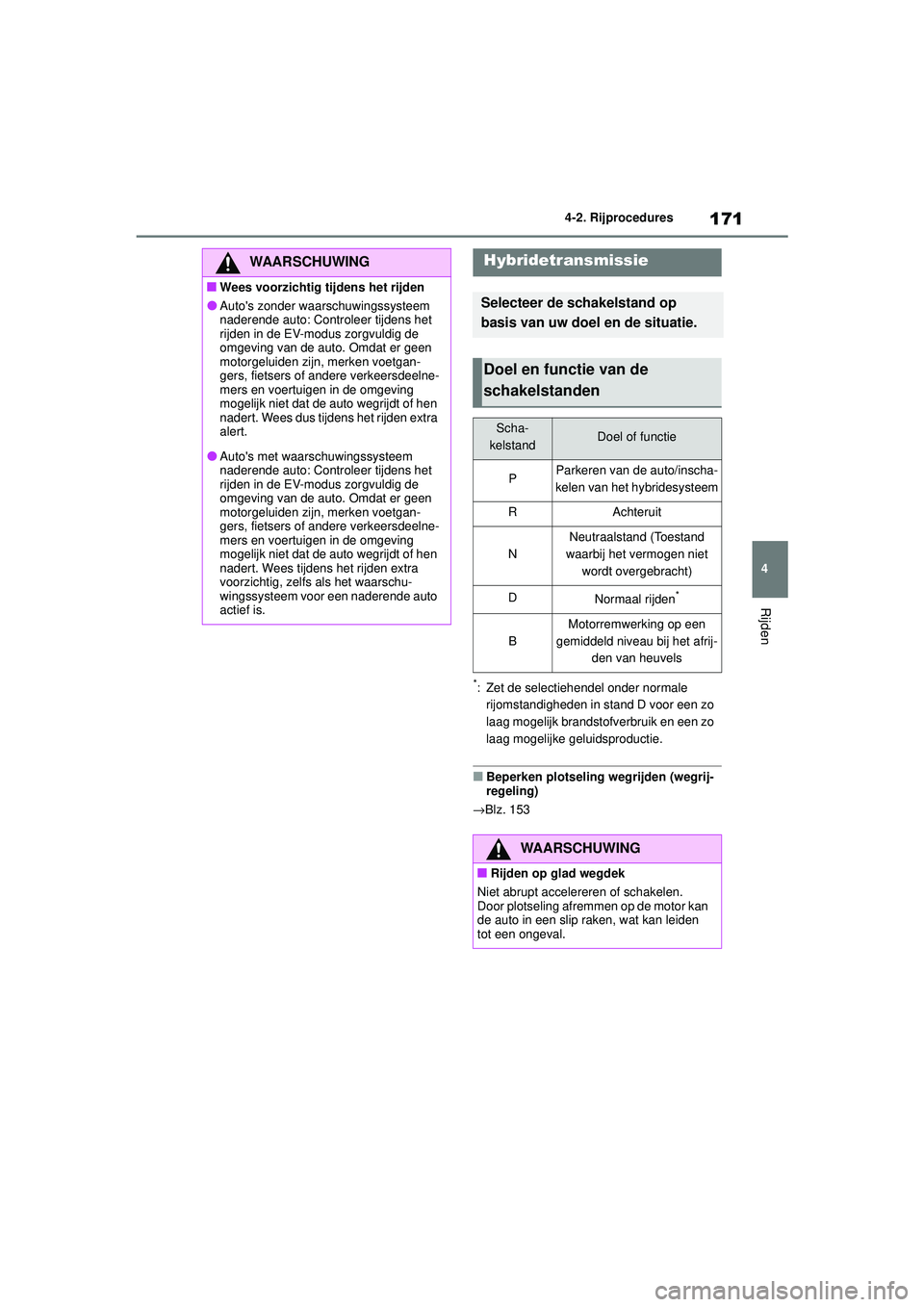

171
4
4-2. Rijprocedures
Rijden
*: Zet de selectiehendel onder normale
rijomstandigheden in stand D voor een zo
laag mogelijk brandstofverbruik en een zo
laag mogelijke geluidsproductie.
QBeperken plotseling wegrijden (wegrij-
regeling)
→ Blz. 153
WAARSCHUWING
QWees voorzichtig tijdens het rijden
OAuto's zonder waarschuwingssysteem
naderende auto: Controleer tijdens het
rijden in de EV-modus zorgvuldig de
omgeving van de auto. Omdat er geen
motorgeluiden zijn, merken voetgan-
gers, fietsers of andere verkeersdeelne-
mers en voertuigen in de omgeving
mogelijk niet dat de auto wegrijdt of hen
nadert. Wees dus tijdens het rijden extra
alert.
OAuto's met waarschuwingssysteem
naderende auto: Controleer tijdens het
rijden in de EV-modus zorgvuldig de
omgeving van de auto. Omdat er geen
motorgeluiden zijn, merken voetgan-
gers, fietsers of andere verkeersdeelne-
mers en voertuigen in de omgeving
mogelijk niet dat de auto wegrijdt of hen
nadert. Wees tijdens het rijden extra
voorzichtig, zelfs als het waarschu-
wingssysteem voor een naderende auto
actief is.
Hybridetransmissie
Selecteer de schakelstand op
basis van uw doel en de situatie.
Doel en functie van de
schakelstanden
Scha-
kelstandDoel of functie
PParkeren van de auto/inscha-
kelen van het hybridesysteem
RAchteruit
N
Neutraalstand (Toestand
waarbij het vermogen niet
wordt overgebracht)
DNormaal rijden*
B
Motorremwerking op een
gemiddeld niveau bij het afrij- den van heuvels
WAARSCHUWING
QRijden op glad wegdek
Niet abrupt accelereren of schakelen.
Door plotseling afremmen op de motor kan
de auto in een slip raken, wat kan leiden
tot een ongeval.
COROLLA-HYBRID(TMMT)_OM_Europe_OM12R51E_1_2201.book Page 171 Monday, October 11, 2021 11:32 AM

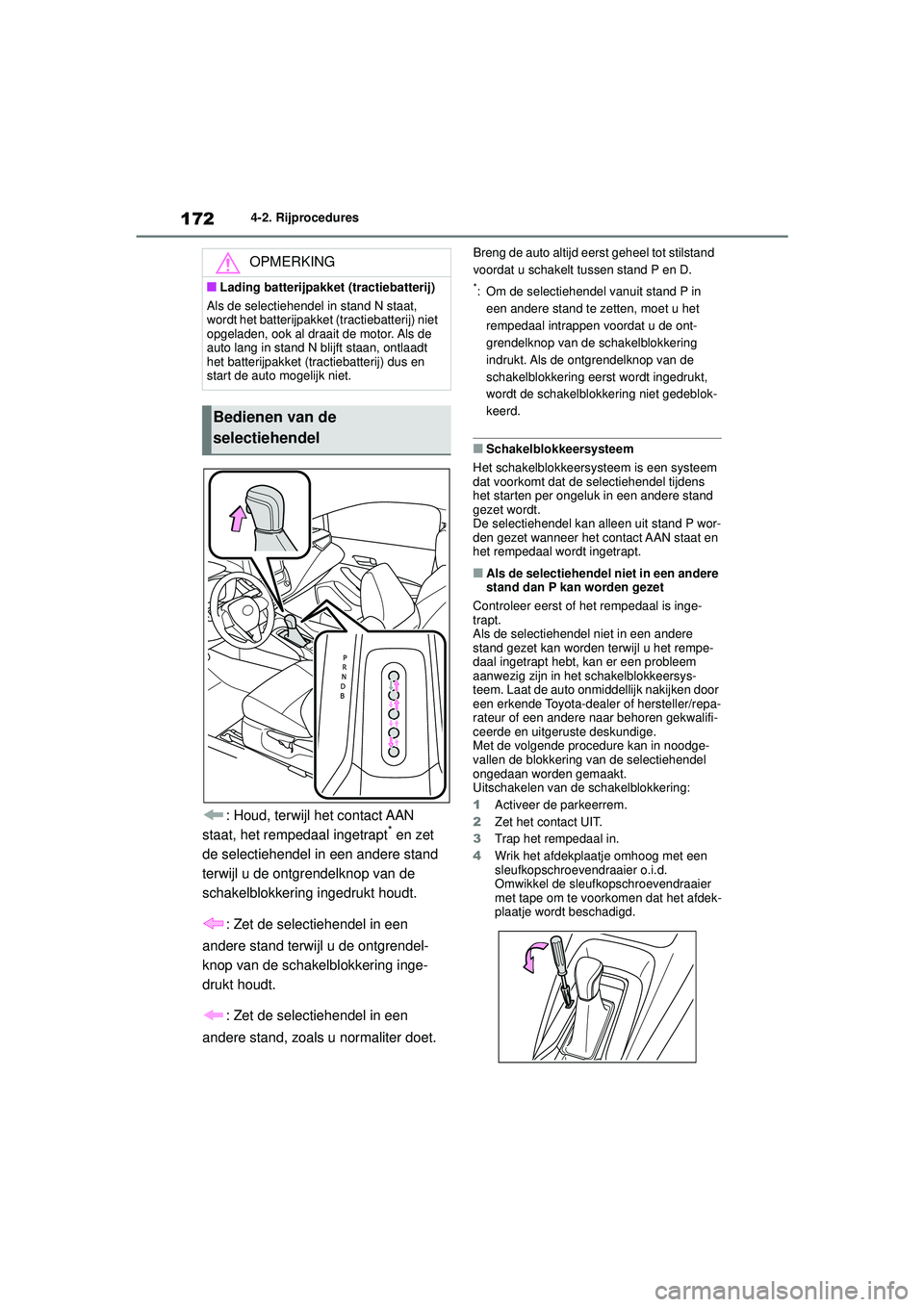

1724-2. Rijprocedures
: Houd, terwijl het contact AAN
staat, het rempedaal ingetrapt* en zet
de selectiehendel in een andere stand
terwijl u de ontgrendelknop van de
schakelblokkering ingedrukt houdt.
: Zet de selectiehendel in een
andere stand terwijl u de ontgrendel-
knop van de schakelblokkering inge-
drukt houdt.
: Zet de selectiehendel in een
andere stand, zoals u normaliter doet.
Breng de auto altijd eerst geheel tot stilstand
voordat u schakelt tussen stand P en D.
*: Om de selectiehendel vanuit stand P in een andere stand te zetten, moet u het
rempedaal intrappen voordat u de ont-
grendelknop van de schakelblokkering
indrukt. Als de ontgrendelknop van de
schakelblokkering eerst wordt ingedrukt,
wordt de schakelblokkering niet gedeblok-
keerd.
QSchakelblokkeersysteem
Het schakelblokkeersyst eem is een systeem
dat voorkomt dat de selectiehendel tijdens
het starten per ongeluk in een andere stand
gezet wordt.
De selectiehendel kan alleen uit stand P wor-
den gezet wanneer het contact AAN staat en
het rempedaal wordt ingetrapt.
QAls de selectiehendel niet in een andere
stand dan P kan worden gezet
Controleer eerst of het rempedaal is inge-
trapt.
Als de selectiehendel niet in een andere
stand gezet kan worden terwijl u het rempe-
daal ingetrapt hebt, kan er een probleem
aanwezig zijn in het schakelblokkeersys-
teem. Laat de auto onmiddellijk nakijken door
een erkende Toyota-dealer of hersteller/repa-
rateur of een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige.
Met de volgende procedure kan in noodge-
vallen de blokkering van de selectiehendel
ongedaan worden gemaakt.
Uitschakelen van de schakelblokkering:
1 Activeer de parkeerrem.
2 Zet het contact UIT.
3 Trap het rempedaal in.
4 Wrik het afdekplaatje omhoog met een
sleufkopschroevendraaier o.i.d.
Omwikkel de sleufkopschroevendraaier
met tape om te voorkomen dat het afdek-
plaatje wordt beschadigd.
OPMERKING
QLading batterijpakket (tractiebatterij)
Als de selectiehendel in stand N staat,
wordt het batterijpakket (tractiebatterij) niet
opgeladen, ook al draait de motor. Als de
auto lang in stand N blijft staan, ontlaadt
het batterijpakket (tractiebatterij) dus en
start de auto mogelijk niet.
Bedienen van de
selectiehendel
COROLLA-HYBRID(TMMT)_OM_Europe_OM12R51E_1_2201.book Page 172 Monday, October 11, 2021 11:32 AM

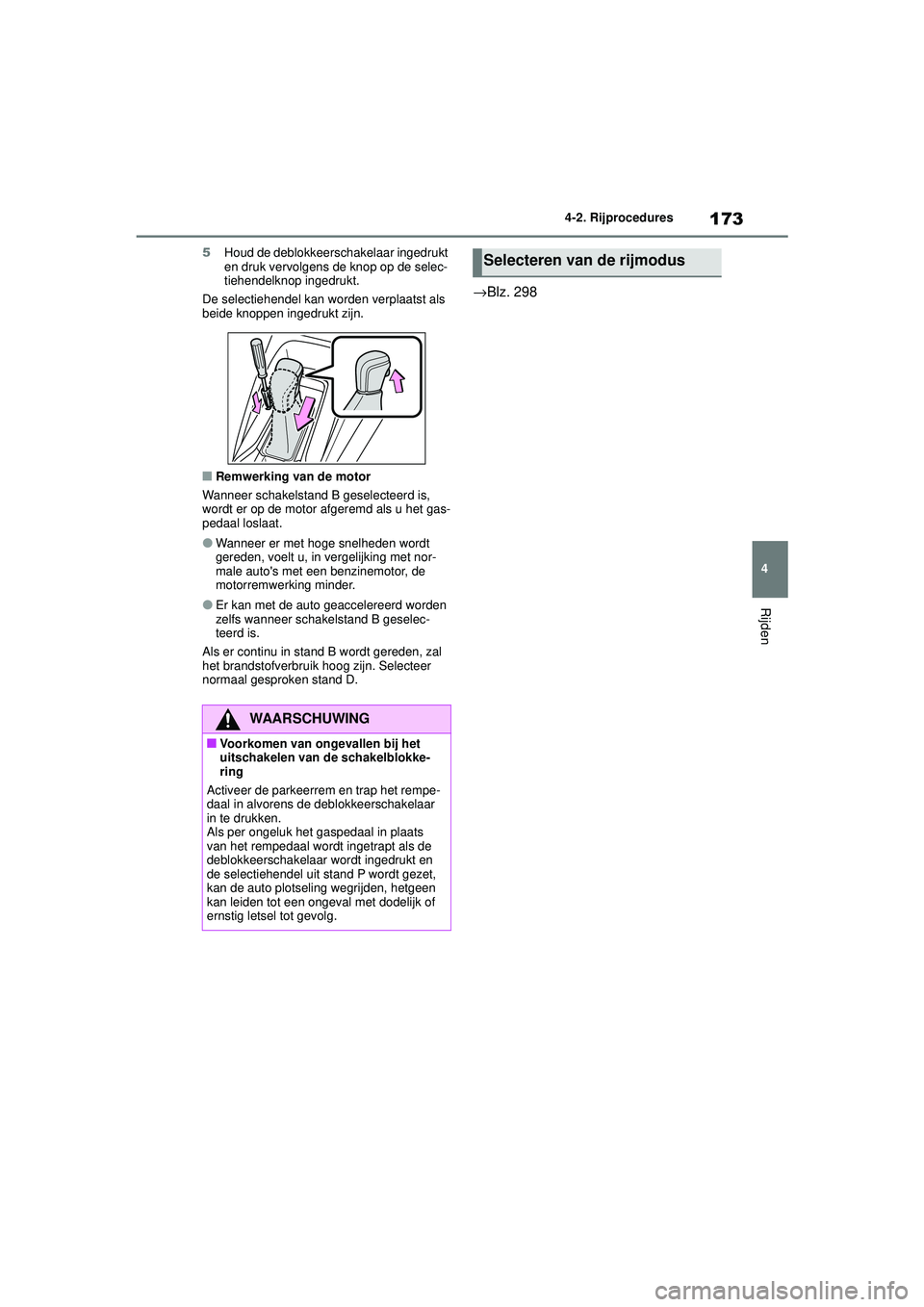

173
4
4-2. Rijprocedures
Rijden
5
Houd de deblokkeerschakelaar ingedrukt
en druk vervolgens de knop op de selec-
tiehendelknop ingedrukt.
De selectiehendel kan worden verplaatst als
beide knoppen ingedrukt zijn.
QRemwerking van de motor
Wanneer schakelstand B geselecteerd is,
wordt er op de motor afgeremd als u het gas-
pedaal loslaat.
OWanneer er met hoge snelheden wordt
gereden, voelt u, in vergelijking met nor-
male auto's met een benzinemotor, de
motorremwerking minder.
OEr kan met de auto geaccelereerd worden
zelfs wanneer schakelstand B geselec-
teerd is.
Als er continu in stand B wordt gereden, zal
het brandstofverbruik hoog zijn. Selecteer
normaal gesproken stand D.
→Blz. 298
WAARSCHUWING
QVoorkomen van ongevallen bij het
uitschakelen van de schakelblokke-
ring
Activeer de parkeerrem en trap het rempe-
daal in alvorens de deblokkeerschakelaar
in te drukken.
Als per ongeluk het gaspedaal in plaats
van het rempedaal wordt ingetrapt als de
deblokkeerschakelaar wordt ingedrukt en
de selectiehendel uit stand P wordt gezet,
kan de auto plotseling wegrijden, hetgeen
kan leiden tot een ongeval met dodelijk of
ernstig letsel tot gevolg.
Selecteren van de rijmodus
COROLLA-HYBRID(TMMT)_OM_Europe_OM12R51E_1_2201.book Page 173 Monday, October 11, 2021 11:32 AM

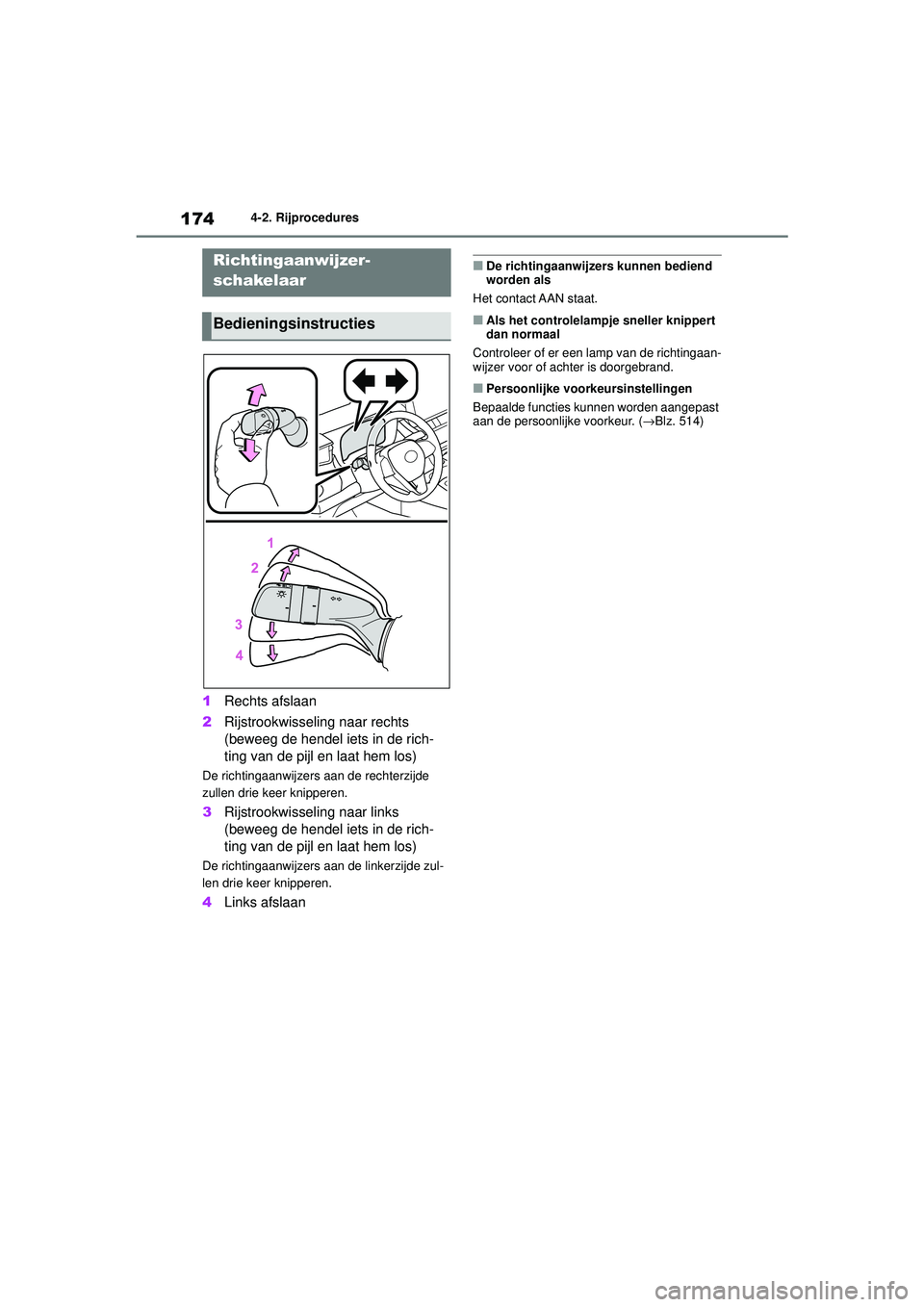

1744-2. Rijprocedures
1Rechts afslaan
2 Rijstrookwisseling naar rechts
(beweeg de hendel iets in de rich-
ting van de pijl en laat hem los)
De richtingaanwijzers aan de rechterzijde
zullen drie keer knipperen.
3Rijstrookwisseling naar links
(beweeg de hendel iets in de rich-
ting van de pijl en laat hem los)
De richtingaanwijzers aan de linkerzijde zul-
len drie keer knipperen.
4Links afslaan
QDe richtingaanwijzers kunnen bediend
worden als
Het contact AAN staat.
QAls het controlelampje sneller knippert
dan normaal
Controleer of er een lamp van de richtingaan-
wijzer voor of achter is doorgebrand.
QPersoonlijke voorkeursinstellingen
Bepaalde functies kunnen worden aangepast
aan de persoonlijke voorkeur. ( →Blz. 514)
Richtingaanwijzer-
schakelaar
Bedieningsinstructies
COROLLA-HYBRID(TMMT)_OM_Europe_OM12R51E_1_2201.book Page 174 Monday, October 11, 2021 11:32 AM
