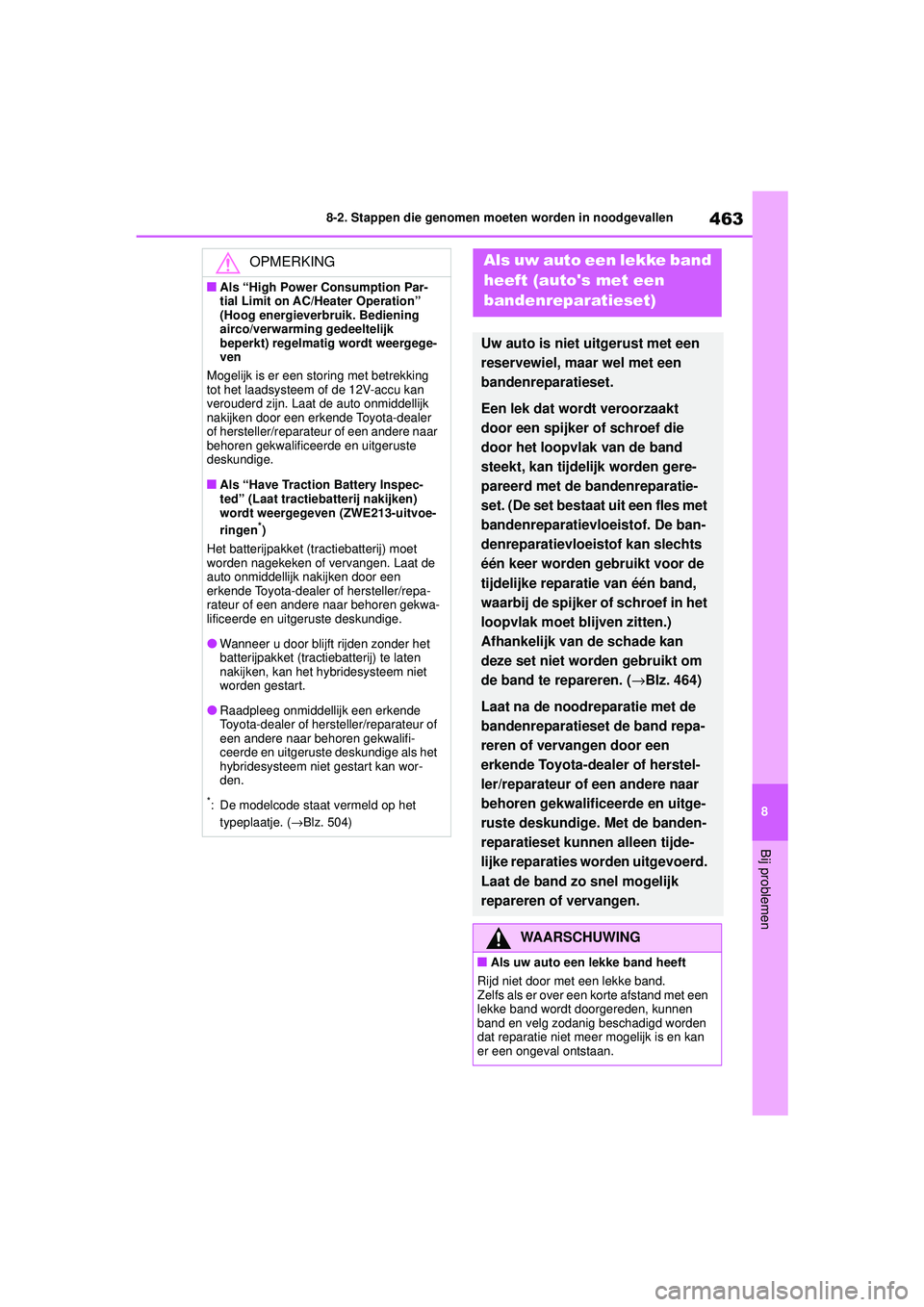

463
8
8-2. Stappen die genomen moeten worden in noodgevallen
Bij problemen
OPMERKING
QAls “High Power Consumption Par-
tial Limit on AC/Heater Operation”
(Hoog energieverbruik. Bediening
airco/verwarming gedeeltelijk
beperkt) regelmatig wordt weergege-
ven
Mogelijk is er een storing met betrekking
tot het laadsysteem of de 12V-accu kan
verouderd zijn. Laat de auto onmiddellijk
nakijken door een erkende Toyota-dealer
of hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste
deskundige.
QAls “Have Traction Battery Inspec-
ted” (Laat tractiebatterij nakijken)
wordt weergegeven (ZWE213-uitvoe-
ringen
*)
Het batterijpakket (tractiebatterij) moet
worden nagekeken of vervangen. Laat de
auto onmiddellijk nakijken door een
erkende Toyota-dealer of hersteller/repa-
rateur of een andere naar behoren gekwa-
lificeerde en uitgeruste deskundige.
OWanneer u door blijft rijden zonder het
batterijpakket (tractiebatterij) te laten
nakijken, kan het hybridesysteem niet
worden gestart.
ORaadpleeg onmiddellijk een erkende
Toyota-dealer of hersteller/reparateur of
een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige als het
hybridesysteem niet gestart kan wor-
den.
*: De modelcode staat vermeld op het typeplaatje. ( →Blz. 504)
Als uw auto een lekke band
heeft (auto's met een
bandenreparatieset)
Uw auto is niet uitgerust met een
reservewiel, maar wel met een
bandenreparatieset.
Een lek dat wordt veroorzaakt
door een spijker of schroef die
door het loopvlak van de band
steekt, kan tijdelijk worden gere-
pareerd met de bandenreparatie-
set. (De set bestaat uit een fles met
bandenreparatievloeistof. De ban-
denreparatievloeistof kan slechts
één keer worden gebruikt voor de
tijdelijke reparatie van één band,
waarbij de spijker of schroef in het
loopvlak moet blijven zitten.)
Afhankelijk van de schade kan
deze set niet worden gebruikt om
de band te repareren. ( →Blz. 464)
Laat na de noodreparatie met de
bandenreparatieset de band repa-
reren of vervangen door een
erkende Toyota-dealer of herstel-
ler/reparateur of een andere naar
behoren gekwalificeerde en uitge-
ruste deskundige. Met de banden-
reparatieset kunnen alleen tijde-
lijke reparaties worden uitgevoerd.
Laat de band zo snel mogelijk
repareren of vervangen.
WAARSCHUWING
QAls uw auto een lekke band heeft
Rijd niet door met een lekke band.
Zelfs als er over een korte afstand met een
lekke band wordt doorgereden, kunnen
band en velg zodanig beschadigd worden
dat reparatie niet meer mogelijk is en kan
er een ongeval ontstaan.
COROLLA-HYBRID(TMMT)_OM_Europe_OM12R51E_1_2201.book Page 463 Monday, October 11, 2021 11:32 AM

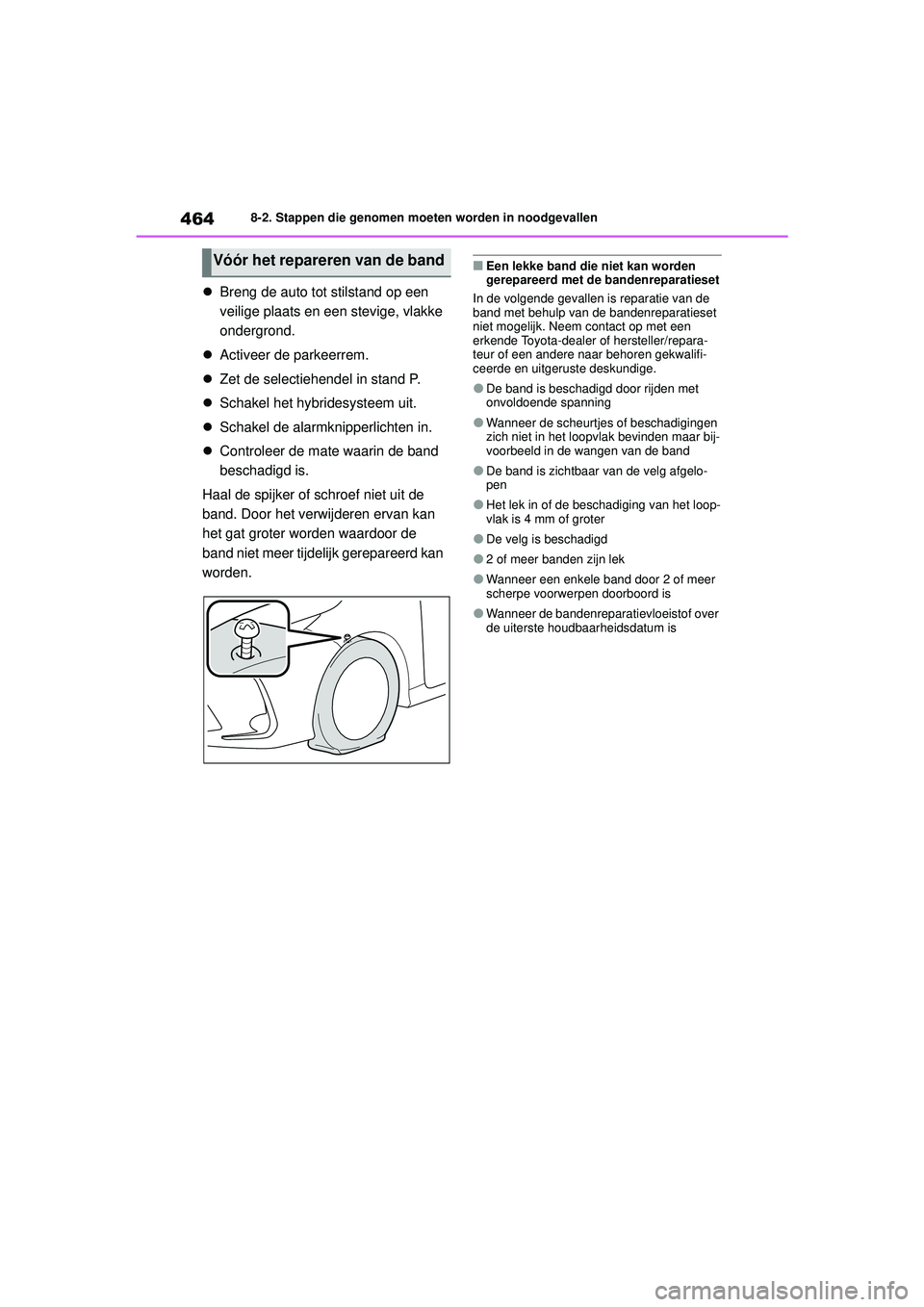

4648-2. Stappen die genomen moeten worden in noodgevallen
Breng de auto tot stilstand op een
veilige plaats en een stevige, vlakke
ondergrond.
 Activeer de parkeerrem.
 Zet de selectiehendel in stand P.
 Schakel het hybridesysteem uit.
 Schakel de alarmknipperlichten in.
 Controleer de mate waarin de band
beschadigd is.
Haal de spijker of schroef niet uit de
band. Door het verwijderen ervan kan
het gat groter worden waardoor de
band niet meer tijdelijk gerepareerd kan
worden.
QEen lekke band die niet kan worden
gerepareerd met de bandenreparatieset
In de volgende gevallen is reparatie van de
band met behulp van de bandenreparatieset
niet mogelijk. Neem contact op met een
erkende Toyota-dealer of hersteller/repara-
teur of een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige.
ODe band is beschadigd door rijden met
onvoldoende spanning
OWanneer de scheurtjes of beschadigingen
zich niet in het loopvlak bevinden maar bij-
voorbeeld in de wangen van de band
ODe band is zichtbaar van de velg afgelo-
pen
OHet lek in of de beschadiging van het loop-
vlak is 4 mm of groter
ODe velg is beschadigd
O2 of meer banden zijn lek
OWanneer een enkele band door 2 of meer
scherpe voorwerpen doorboord is
OWanneer de bandenreparatievloeistof over
de uiterste houdbaarheidsdatum is
Vóór het repareren van de band
COROLLA-HYBRID(TMMT)_OM_Europe_OM12R51E_1_2201.book Page 464 Monday, October 11, 2021 11:32 AM

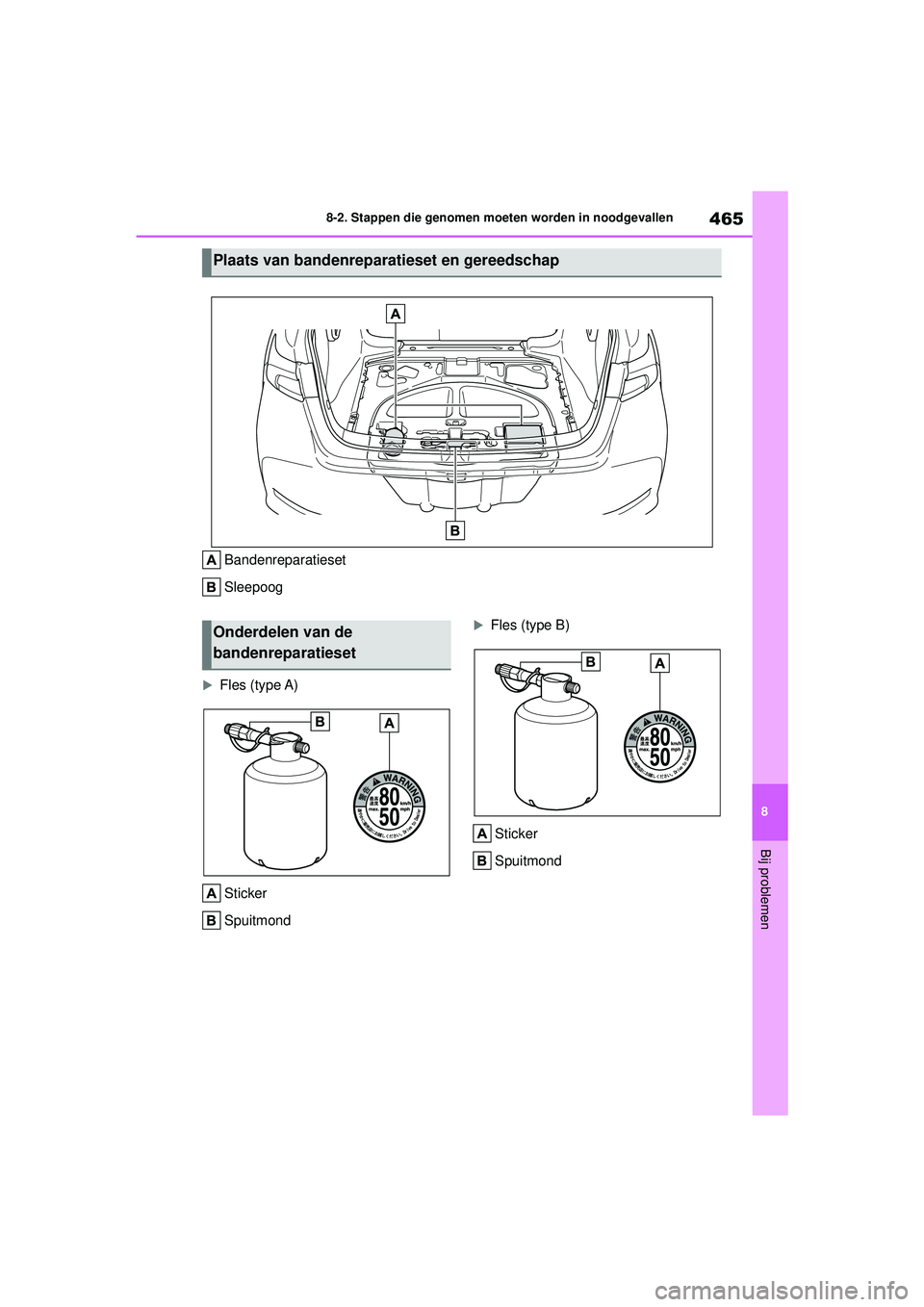

465
8
8-2. Stappen die genomen moeten worden in noodgevallen
Bij problemen
Bandenreparatieset
Sleepoog
Fles (type A)
Sticker
Spuitmond
Fles (type B)Sticker
Spuitmond
Plaats van bandenreparatieset en gereedschap
Onderdelen van de
bandenreparatieset
COROLLA-HYBRID(TMMT)_OM_Europe_OM12R51E_1_2201.book Page 465 Monday, October 11, 2021 11:32 AM

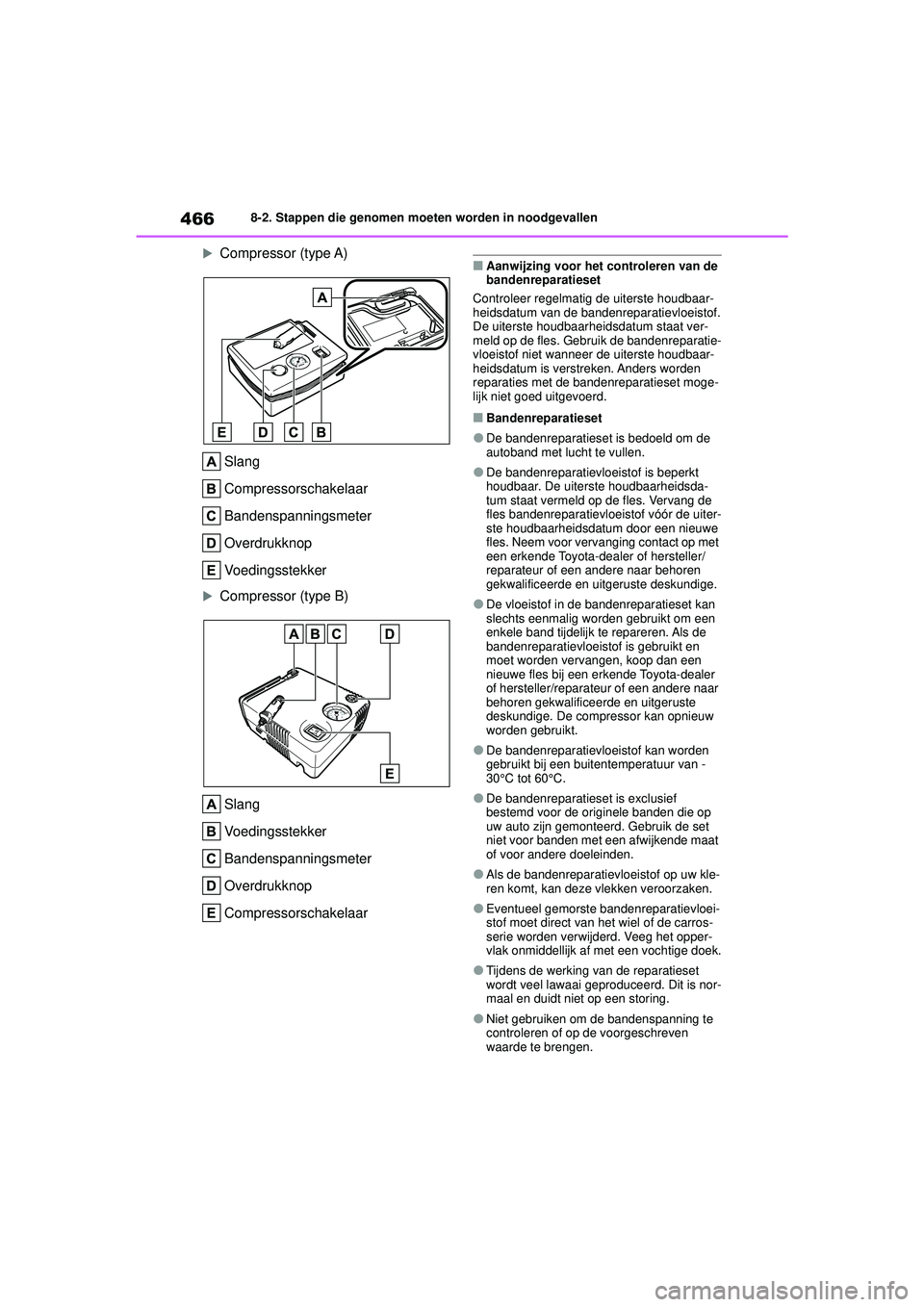

4668-2. Stappen die genomen moeten worden in noodgevallen

Compressor (type A)
Slang
Compressorschakelaar
Bandenspanningsmeter
Overdrukknop
Voedingsstekker
Compressor (type B)Slang
Voedingsstekker
Bandenspanningsmeter
Overdrukknop
Compressorschakelaar
QAanwijzing voor het controleren van de
bandenreparatieset
Controleer regelmatig de uiterste houdbaar-
heidsdatum van de bandenreparatievloeistof.
De uiterste houdbaarheidsdatum staat ver-
meld op de fles. Gebruik de bandenreparatie-
vloeistof niet wanneer de uiterste houdbaar-
heidsdatum is verstreken. Anders worden
reparaties met de bandenreparatieset moge-
lijk niet goed uitgevoerd.
QBandenreparatieset
ODe bandenreparatieset is bedoeld om de
autoband met lucht te vullen.
ODe bandenreparatievloeistof is beperkt
houdbaar. De uiterste houdbaarheidsda-
tum staat vermeld op de fles. Vervang de
fles bandenreparatievloeistof vóór de uiter-
ste houdbaarheidsdatum door een nieuwe
fles. Neem voor vervanging contact op met
een erkende Toyota-dealer of hersteller/
reparateur of een andere naar behoren
gekwalificeerde en uitgeruste deskundige.
ODe vloeistof in de bandenreparatieset kan
slechts eenmalig worden gebruikt om een
enkele band tijdelijk te repareren. Als de
bandenreparatievloeistof is gebruikt en
moet worden vervangen, koop dan een
nieuwe fles bij een erkende Toyota-dealer
of hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste
deskundige. De compressor kan opnieuw
worden gebruikt.
ODe bandenreparatievloeistof kan worden
gebruikt bij een buitentemperatuur van -
30°C tot 60°C.
ODe bandenreparatieset is exclusief
bestemd voor de originele banden die op
uw auto zijn gemonteerd. Gebruik de set
niet voor banden met een afwijkende maat
of voor andere doeleinden.
OAls de bandenreparatievloeistof op uw kle-
ren komt, kan deze vlekken veroorzaken.
OEventueel gemorste bandenreparatievloei-
stof moet direct van het wiel of de carros-
serie worden verwijderd. Veeg het opper-
vlak onmiddellijk af met een vochtige doek.
OTijdens de werking van de reparatieset
wordt veel lawaai geproduceerd. Dit is nor-
maal en duidt niet op een storing.
ONiet gebruiken om de bandenspanning te
controleren of op de voorgeschreven
waarde te brengen.
COROLLA-HYBRID(TMMT)_OM_Europe_OM12R51E_1_2201.book Page 466 Monday, October 11, 2021 11:32 AM

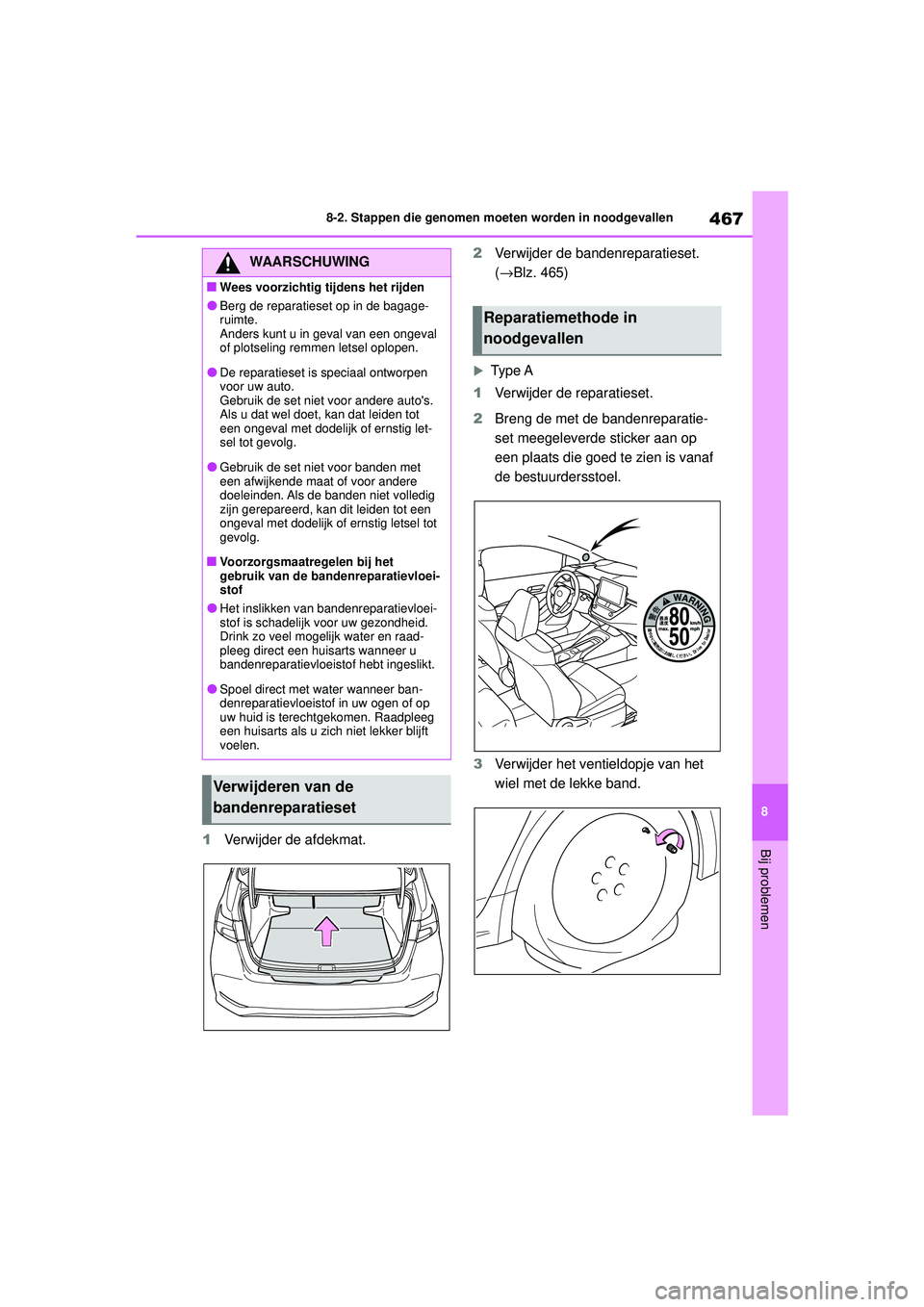

467
8
8-2. Stappen die genomen moeten worden in noodgevallen
Bij problemen1
Verwijder de afdekmat. 2
Verwijder de bandenreparatieset.
(→Blz. 465)
Ty p e A
1 Verwijder de reparatieset.
2 Breng de met de bandenreparatie-
set meegeleverde sticker aan op
een plaats die goed te zien is vanaf
de bestuurdersstoel.
3 Verwijder het ventieldopje van het
wiel met de lekke band.
WAARSCHUWING
QWees voorzichtig tijdens het rijden
OBerg de reparatieset op in de bagage-
ruimte.
Anders kunt u in geval van een ongeval
of plotseling remmen letsel oplopen.
ODe reparatieset is speciaal ontworpen
voor uw auto.
Gebruik de set niet voor andere auto's.
Als u dat wel doet, kan dat leiden tot
een ongeval met dodelijk of ernstig let-
sel tot gevolg.
OGebruik de set niet voor banden met
een afwijkende maat of voor andere
doeleinden. Als de banden niet volledig
zijn gerepareerd, kan dit leiden tot een
ongeval met dodelijk of ernstig letsel tot
gevolg.
QVoorzorgsmaatregelen bij het
gebruik van de bandenreparatievloei-
stof
OHet inslikken van bandenreparatievloei-
stof is schadelijk voor uw gezondheid.
Drink zo veel mogelijk water en raad-
pleeg direct een huisarts wanneer u
bandenreparatievloeistof hebt ingeslikt.
OSpoel direct met water wanneer ban-
denreparatievloeistof in uw ogen of op
uw huid is terechtgekomen. Raadpleeg
een huisarts als u zich niet lekker blijft
voelen.
Verwijderen van de
bandenreparatieset
Reparatiemethode in
noodgevallen
COROLLA-HYBRID(TMMT)_OM_Europe_OM12R51E_1_2201.book Page 467 Monday, October 11, 2021 11:32 AM

4688-2. Stappen die genomen moeten worden in noodgevallen
4Verwijder het dopje van de spuit-
mond.
5 Sluit de spuitmond aan op het ven-
tiel.
Draai het uiteinde van de spuitmond zo ver
mogelijk rechtsom.
De fles moet verticaal hangen, zonder de
grond te raken. Verplaats de auto als de fles
niet verticaal hangt, tot het ventiel zich op de
juiste plaats bevindt.
6Verwijder het dopje van de fles. 7
Trek de slang uit de compressor.
8 Sluit de fles aan op de compressor.
Draai het uiteinde van de spuitmond zo ver
mogelijk rechtsom.
9Zorg ervoor dat de compressor is
uitgeschakeld.
COROLLA-HYBRID(TMMT)_OM_Europe_OM12R51E_1_2201.book Page 468 Monday, October 11, 2021 11:32 AM

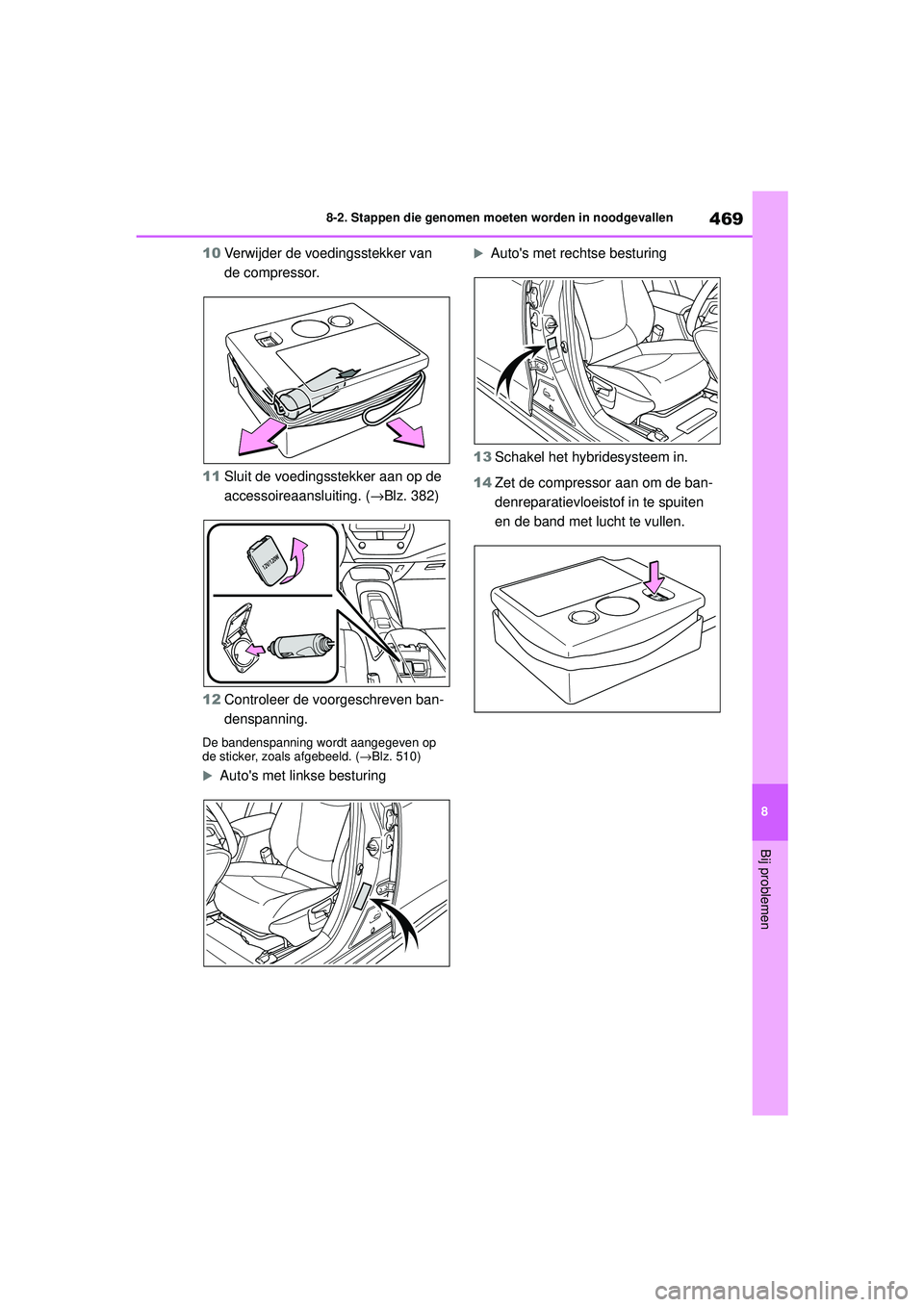

469
8
8-2. Stappen die genomen moeten worden in noodgevallen
Bij problemen
10
Verwijder de voedingsstekker van
de compressor.
11 Sluit de voedingsstekker aan op de
accessoireaansluiting. (→Blz. 382)
12 Controleer de voorgeschreven ban-
denspanning.
De bandenspanning wordt aangegeven op
de sticker, zoals afgebeeld. ( →Blz. 510)

Auto's met linkse besturing
Auto's met rechtse besturing
13 Schakel het hybr idesysteem in.
14 Zet de compressor aan om de ban-
denreparatievloeistof in te spuiten
en de band met lucht te vullen.
COROLLA-HYBRID(TMMT)_OM_Europe_OM12R51E_1_2201.book Page 469 Monday, October 11, 2021 11:32 AM

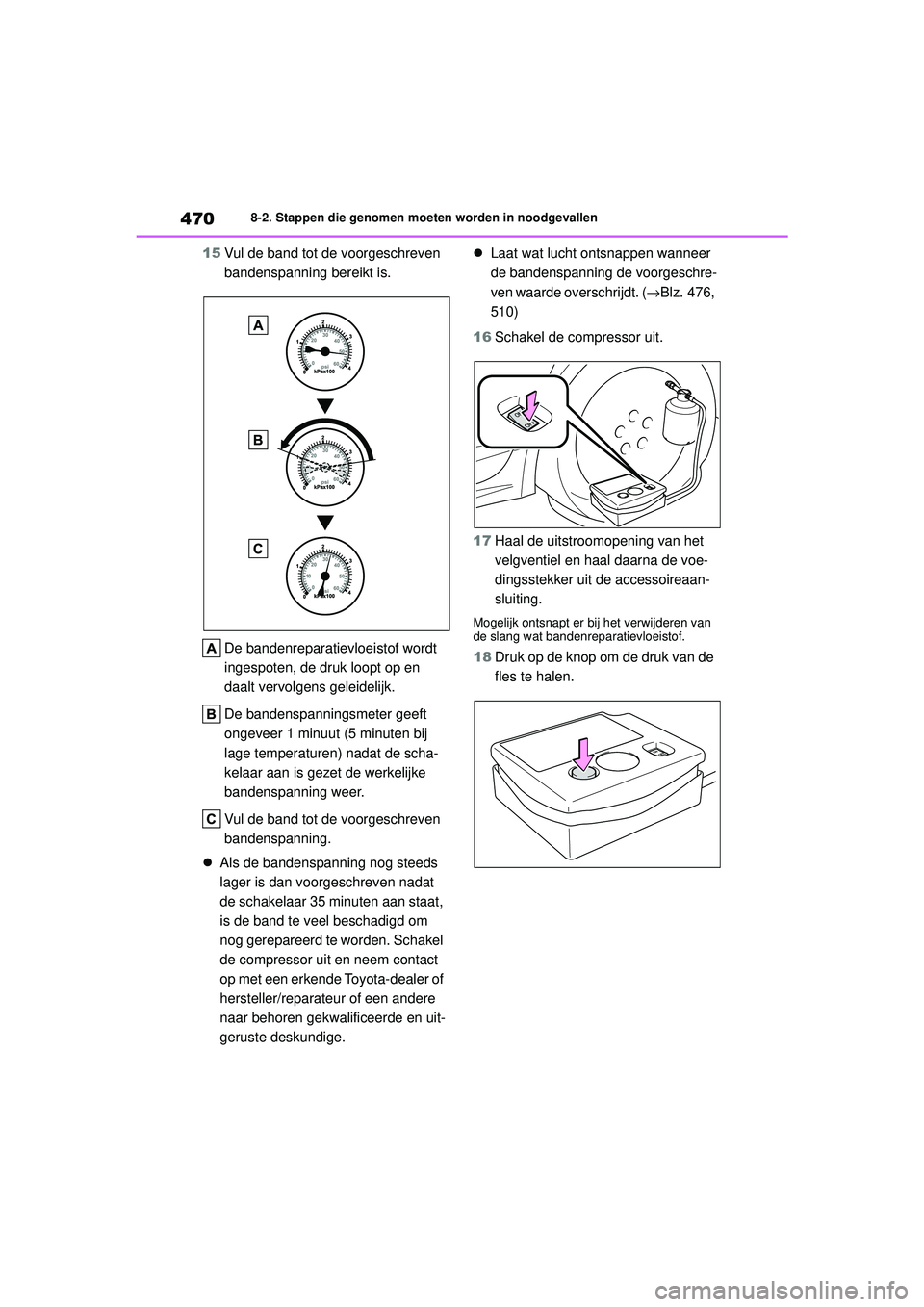

4708-2. Stappen die genomen moeten worden in noodgevallen
15Vul de band tot de voorgeschreven
bandenspanning bereikt is.
De bandenreparatievloeistof wordt
ingespoten, de druk loopt op en
daalt vervolgens geleidelijk.
De bandenspanningsmeter geeft
ongeveer 1 minuut (5 minuten bij
lage temperaturen) nadat de scha-
kelaar aan is gezet de werkelijke
bandenspanning weer.
Vul de band tot de voorgeschreven
bandenspanning.
 Als de bandenspanning nog steeds
lager is dan voorgeschreven nadat
de schakelaar 35 minuten aan staat,
is de band te veel beschadigd om
nog gerepareerd te worden. Schakel
de compressor uit en neem contact
op met een erkende Toyota-dealer of
hersteller/reparat eur of een andere
naar behoren gekwalificeerde en uit-
geruste deskundige. 
Laat wat lucht ontsnappen wanneer
de bandenspanning de voorgeschre-
ven waarde overschrijdt. ( →Blz. 476,
510)
16 Schakel de compressor uit.
17 Haal de uitstroomopening van het
velgventiel en haal daarna de voe-
dingsstekker uit de accessoireaan-
sluiting.
Mogelijk ontsnapt er bij het verwijderen van
de slang wat bandenreparatievloeistof.
18Druk op de knop om de druk van de
fles te halen.
