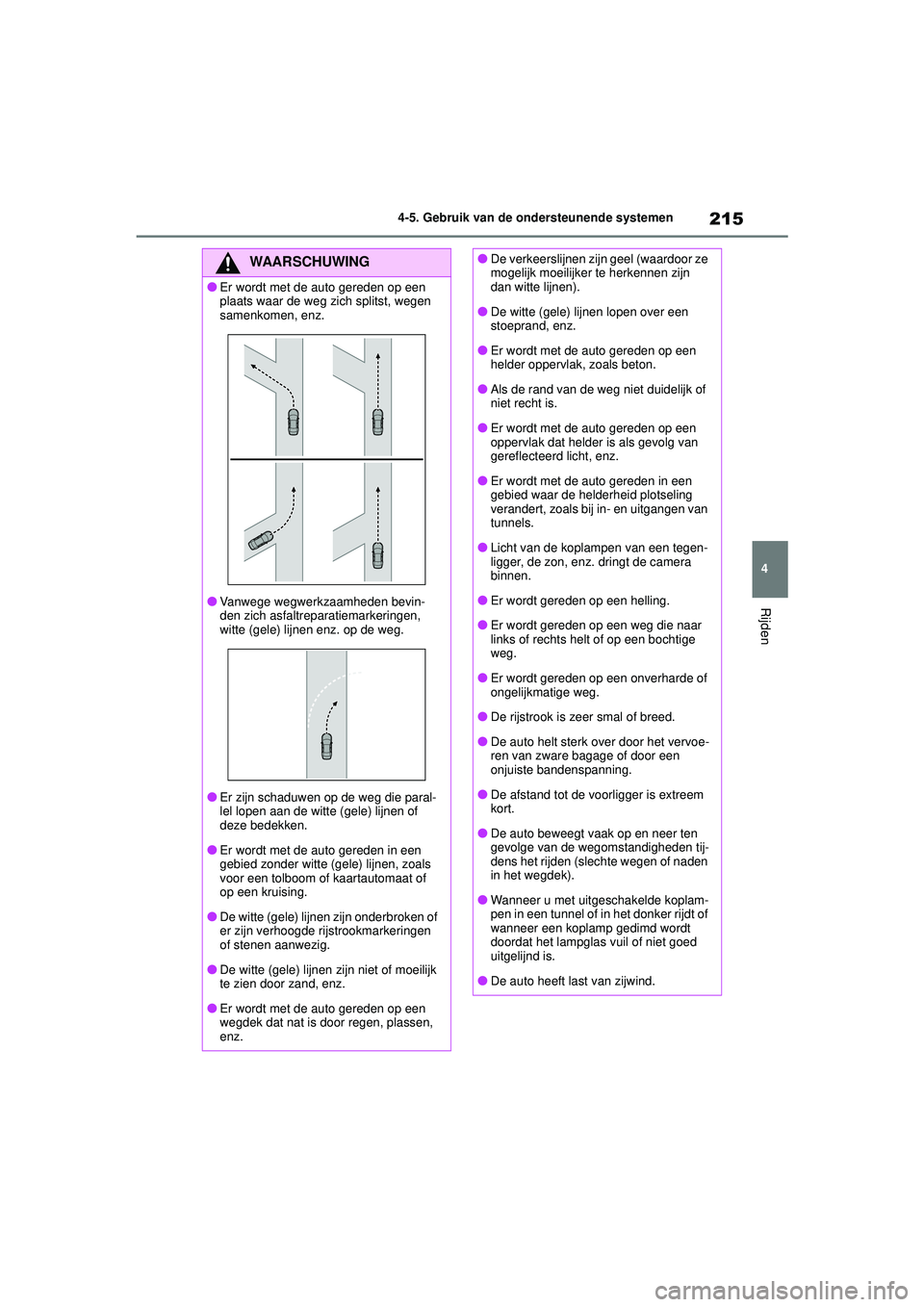

2022 TOYOTA COROLLA Instructieboekje (in Dutch)

215
4
4-5. Gebruik van de ondersteunende systemen
Rijden
WAARSCHUWING
OEr wordt met de auto gereden op een
plaats waar de weg zich splitst, wegen
samenkomen, enz.
OVanwege wegwerkzaamheden bevin-
den zich asfaltreparatiemarkeringen,
witte (gele) lijnen enz. op de weg.
OEr zijn schaduwen op de weg die paral-
lel lopen aan de witte (gele) lijnen of
deze bedekken.
OEr wordt met de auto gereden in een
gebied zonder witte (gele) lijnen, zoals
voor een tolboom of kaartautomaat of
op een kruising.
ODe witte (gele) lijnen zijn onderbroken of
er zijn verhoogde rijstrookmarkeringen
of stenen aanwezig.
ODe witte (gele) lijnen
zijn niet of moeilijk
te zien door zand, enz.
OEr wordt met de auto gereden op een
wegdek dat nat is door regen, plassen,
enz.
ODe verkeerslijnen zijn geel (waardoor ze
mogelijk moeilijker te herkennen zijn
dan witte lijnen).
ODe witte (gele) lijnen lopen over een
stoeprand, enz.
OEr wordt met de auto gereden op een
helder oppervlak, zoals beton.
OAls de rand van de weg niet duidelijk of
niet recht is.
OEr wordt met de auto gereden op een
oppervlak dat helder is als gevolg van
gereflecteerd licht, enz.
OEr wordt met de auto gereden in een
gebied waar de helderheid plotseling
verandert, zoals bij in- en uitgangen van
tunnels.
OLicht van de koplampen van een tegen-
ligger, de zon, enz. dringt de camera
binnen.
OEr wordt gereden op een helling.
OEr wordt gereden op een weg die naar
links of rechts helt of op een bochtige
weg.
OEr wordt gereden op een onverharde of
ongelijkmatige weg.
ODe rijstrook is zeer smal of breed.
ODe auto helt sterk over door het vervoe-
ren van zware bagage of door een
onjuiste bandenspanning.
ODe afstand tot de voorligger is extreem
kort.
ODe auto beweegt vaak op en neer ten
gevolge van de wegomstandigheden tij-
dens het rijden (slechte wegen of naden
in het wegdek).
OWanneer u met uitgeschakelde koplam-
pen in een tunnel of in het donker rijdt of
wanneer een koplamp gedimd wordt
doordat het lampglas vuil of niet goed
uitgelijnd is.
ODe auto heeft last van zijwind.
COROLLA-HYBRID(TMMT)_OM_Europe_OM12R51E_1_2201.book Page 215 Monday, October 11, 2021 11:32 AM

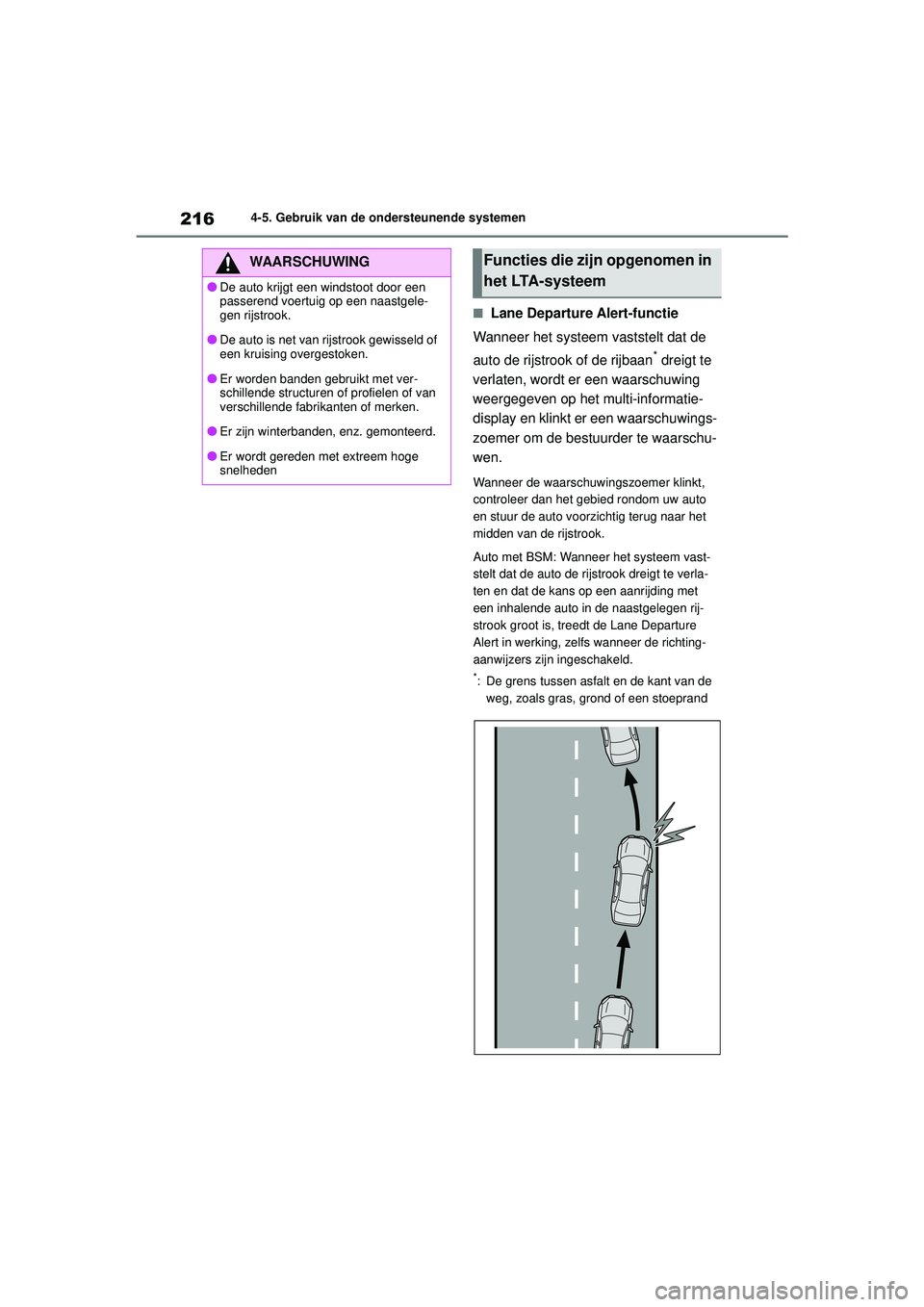

2164-5. Gebruik van de ondersteunende systemen
QLane Departure Alert-functie
Wanneer het systeem vaststelt dat de
auto de rijstrook of de rijbaan
* dreigt te
verlaten, wordt er een waarschuwing
weergegeven op het multi-informatie-
display en klinkt er een waarschuwings-
zoemer om de bestuurder te waarschu-
wen.
Wanneer de waarschuwingszoemer klinkt,
controleer dan het gebied rondom uw auto
en stuur de auto voorzichtig terug naar het
midden van de rijstrook.
Auto met BSM: Wanneer het systeem vast-
stelt dat de auto de rijstrook dreigt te verla-
ten en dat de kans op een aanrijding met
een inhalende auto in de naastgelegen rij-
strook groot is, treedt de Lane Departure
Alert in werking, zelfs wanneer de richting-
aanwijzers zijn ingeschakeld.
*: De grens tussen asfalt en de kant van de weg, zoals gras, grond of een stoeprand
WAARSCHUWING
ODe auto krijgt een windstoot door een
passerend voertuig op een naastgele-
gen rijstrook.
ODe auto is net van rijstrook gewisseld of
een kruising overgestoken.
OEr worden banden gebruikt met ver-
schillende structuren of profielen of van
verschillende fabrikanten of merken.
OEr zijn winterbanden, enz. gemonteerd.
OEr wordt gereden met extreem hoge
snelheden
Functies die zijn opgenomen in
het LTA-systeem
COROLLA-HYBRID(TMMT)_OM_Europe_OM12R51E_1_2201.book Page 216 Monday, October 11, 2021 11:32 AM

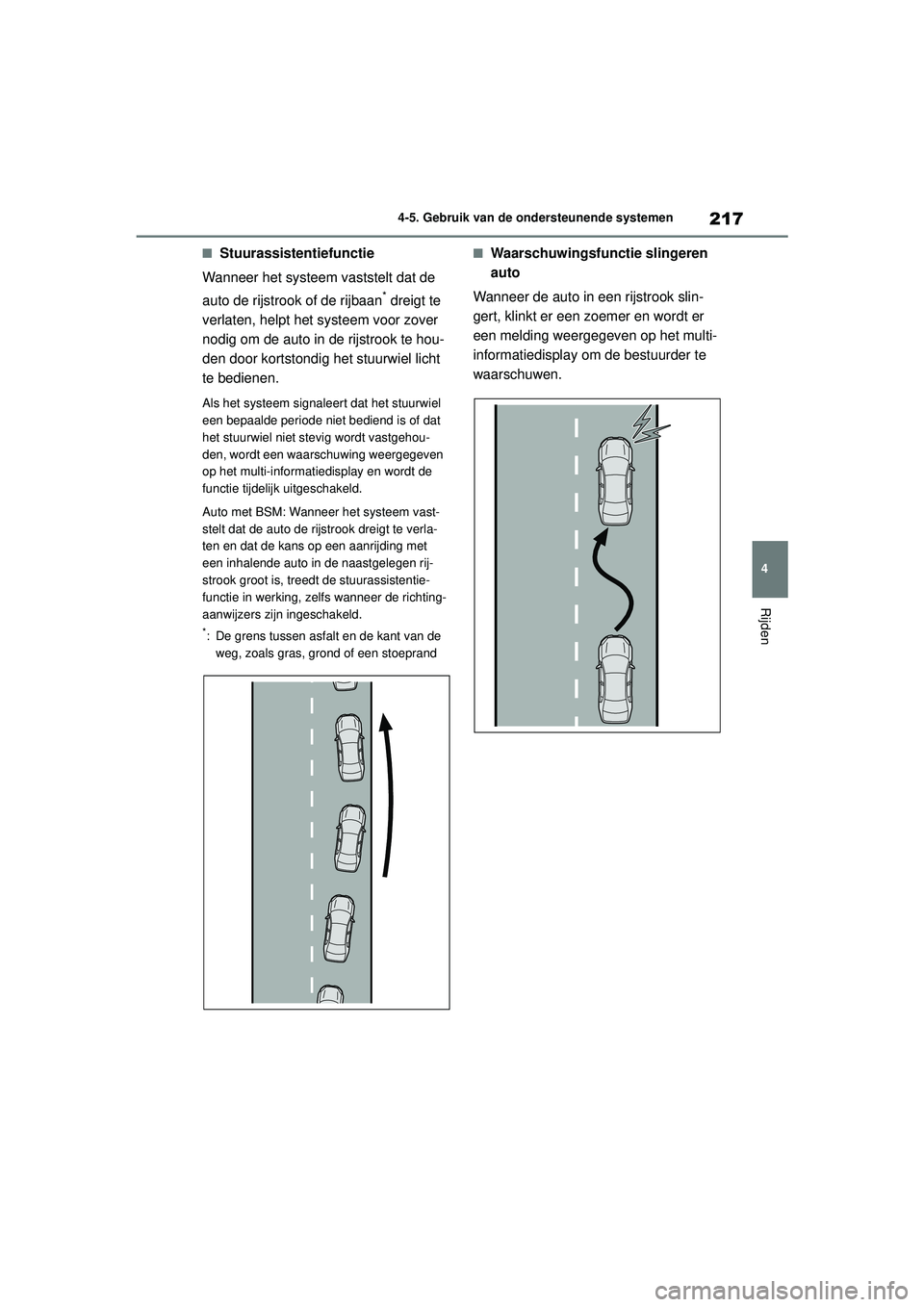

217
4
4-5. Gebruik van de ondersteunende systemen
Rijden
QStuurassistentiefunctie
Wanneer het systeem vaststelt dat de
auto de rijstrook of de rijbaan
* dreigt te
verlaten, helpt het systeem voor zover
nodig om de auto in de rijstrook te hou-
den door kortstondig het stuurwiel licht
te bedienen.
Als het systeem signaleert dat het stuurwiel
een bepaalde periode niet bediend is of dat
het stuurwiel niet stevig wordt vastgehou-
den, wordt een waarschuwing weergegeven
op het multi-informatiedisplay en wordt de
functie tijdelijk uitgeschakeld.
Auto met BSM: Wanneer het systeem vast-
stelt dat de auto de rijstrook dreigt te verla-
ten en dat de kans op een aanrijding met
een inhalende auto in de naastgelegen rij-
strook groot is, treedt de stuurassistentie-
functie in werking, zelfs wanneer de richting-
aanwijzers zijn ingeschakeld.
*: De grens tussen asfalt en de kant van de weg, zoals gras, grond of een stoeprand
QWaarschuwingsfunctie slingeren
auto
Wanneer de auto in een rijstrook slin-
gert, klinkt er een zoemer en wordt er
een melding weergegeven op het multi-
informatiedisplay om de bestuurder te
waarschuwen.
COROLLA-HYBRID(TMMT)_OM_Europe_OM12R51E_1_2201.book Page 217 Monday, October 11, 2021 11:32 AM

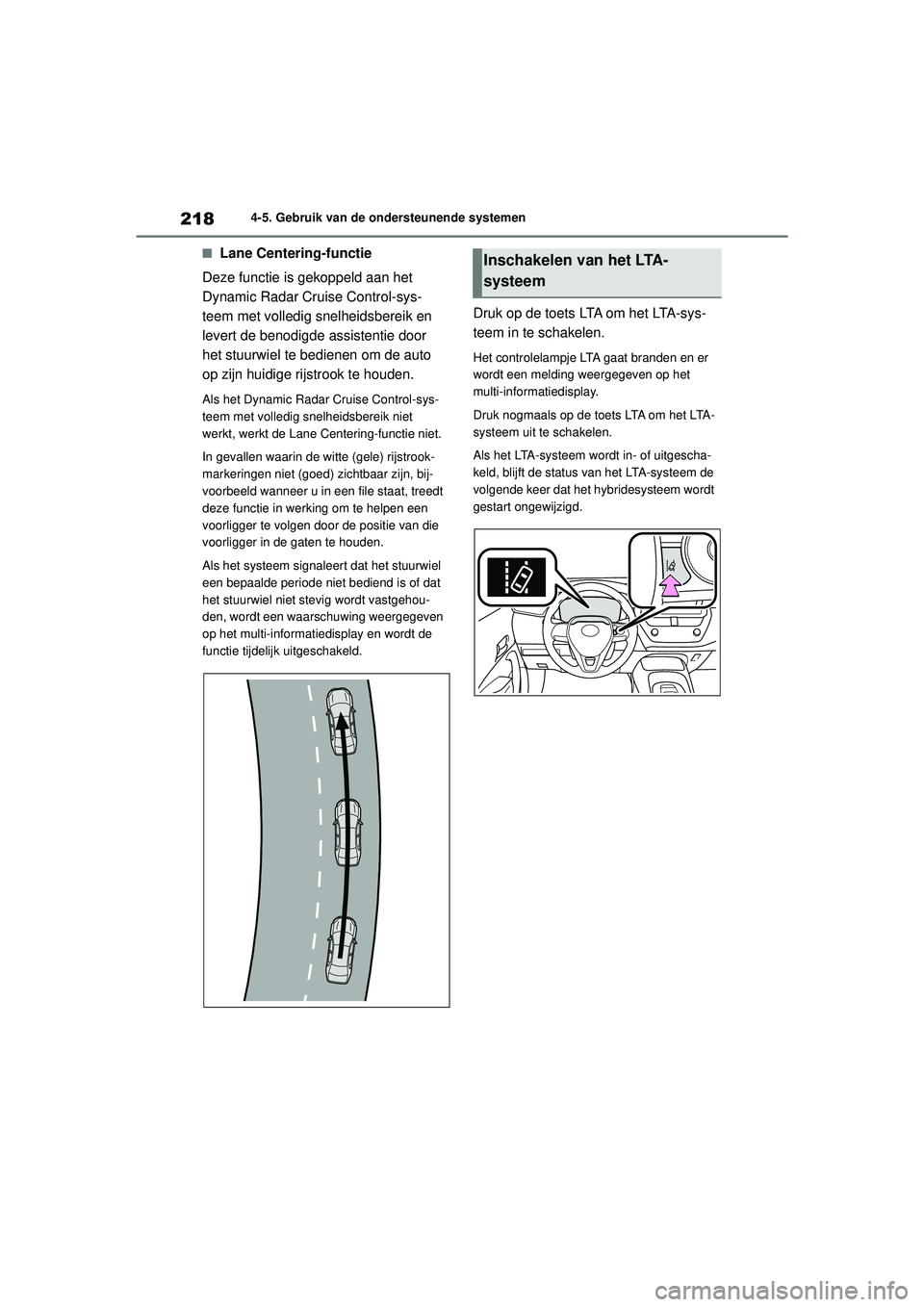

2184-5. Gebruik van de ondersteunende systemen
QLane Centering-functie
Deze functie is gekoppeld aan het
Dynamic Radar Cruise Control-sys-
teem met volledig snelheidsbereik en
levert de benodigde assistentie door
het stuurwiel te bedienen om de auto
op zijn huidige rijstrook te houden.
Als het Dynamic Radar Cruise Control-sys-
teem met volledig snelheidsbereik niet
werkt, werkt de Lane Centering-functie niet.
In gevallen waarin de witte (gele) rijstrook-
markeringen niet (goed) zichtbaar zijn, bij-
voorbeeld wanneer u in een file staat, treedt
deze functie in werking om te helpen een
voorligger te volgen door de positie van die
voorligger in de gaten te houden.
Als het systeem signaleert dat het stuurwiel
een bepaalde periode niet bediend is of dat
het stuurwiel niet stevig wordt vastgehou-
den, wordt een waarschuwing weergegeven
op het multi-informatiedisplay en wordt de
functie tijdelijk uitgeschakeld.
Druk op de toets LTA om het LTA-sys-
teem in te schakelen.
Het controlelampje LTA gaat branden en er
wordt een melding weergegeven op het
multi-informatiedisplay.
Druk nogmaals op de toets LTA om het LTA-
systeem uit te schakelen.
Als het LTA-systeem wordt in- of uitgescha-
keld, blijft de status van het LTA-systeem de
volgende keer dat het hybridesysteem wordt
gestart ongewijzigd.
Inschakelen van het LTA-
systeem
COROLLA-HYBRID(TMMT)_OM_Europe_OM12R51E_1_2201.book Page 218 Monday, October 11, 2021 11:32 AM

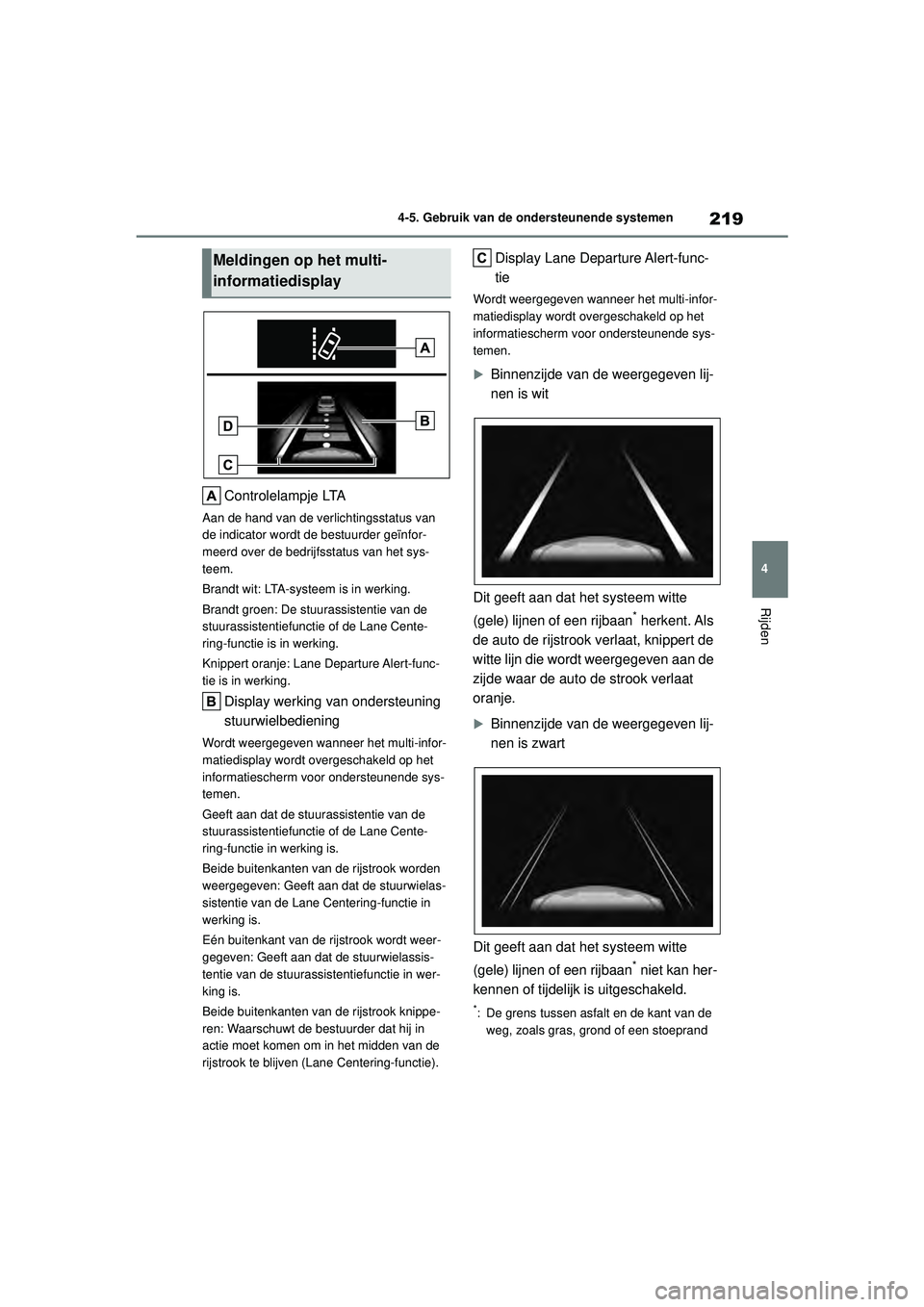

219
4
4-5. Gebruik van de ondersteunende systemen
Rijden
Controlelampje LTA
Aan de hand van de verlichtingsstatus van
de indicator wordt de bestuurder geïnfor-
meerd over de bedrijfsstatus van het sys-
teem.
Brandt wit: LTA-systeem is in werking.
Brandt groen: De stuurassistentie van de
stuurassistentiefunctie of de Lane Cente-
ring-functie is in werking.
Knippert oranje: Lane Departure Alert-func-
tie is in werking.
Display werking van ondersteuning
stuurwielbediening
Wordt weergegeven wanneer het multi-infor-
matiedisplay wordt overgeschakeld op het
informatiescherm voor ondersteunende sys-
temen.
Geeft aan dat de stuurassistentie van de
stuurassistentiefunctie of de Lane Cente-
ring-functie in werking is.
Beide buitenkanten van de rijstrook worden
weergegeven: Geeft aan dat de stuurwielas-
sistentie van de Lane Centering-functie in
werking is.
Eén buitenkant van de rijstrook wordt weer-
gegeven: Geeft aan dat de stuurwielassis-
tentie van de stuurassistentiefunctie in wer-
king is.
Beide buitenkanten van de rijstrook knippe-
ren: Waarschuwt de bestuurder dat hij in
actie moet komen om in het midden van de
rijstrook te blijven (Lane Centering-functie).
Display Lane Departure Alert-func-
tie
Wordt weergegeven wanneer het multi-infor-
matiedisplay wordt overgeschakeld op het
informatiescherm voor ondersteunende sys-
temen.

Binnenzijde van de weergegeven lij-
nen is wit
Dit geeft aan dat het systeem witte
(gele) lijnen of een rijbaan
* herkent. Als
de auto de rijstrook verlaat, knippert de
witte lijn die wordt weergegeven aan de
zijde waar de auto de strook verlaat
oranje.
Binnenzijde van de weergegeven lij-
nen is zwart
Dit geeft aan dat het systeem witte
(gele) lijnen of een rijbaan
* niet kan her-
kennen of tijdelijk is uitgeschakeld.
*: De grens tussen asfalt en de kant van de weg, zoals gras, grond of een stoeprand
Meldingen op het multi-
informatiedisplay
COROLLA-HYBRID(TMMT)_OM_Europe_OM12R51E_1_2201.book Page 219 Monday, October 11, 2021 11:32 AM

2204-5. Gebruik van de ondersteunende systemen
Display rijden met de volgregeling
Wordt weergegeven wanneer het multi-infor-
matiedisplay wordt overgeschakeld op het
informatiescherm voor ondersteunende sys-
temen.
Geeft aan dat de stuurassistentie van de
Lane Centering-functie in werking is door de
positie van de voorligger in de gaten te hou-
den.
Wanneer het display voor rijden met de volg-
regeling wordt weergegeven en de voorlig-
ger in beweging is, beweegt uw auto zich
mogelijk op dezelfde wijze. Houd uw omge-
ving altijd goed in de gaten te houden en
bedien indien nodig het stuurwiel om de rij-
richting van de auto te corrigeren en de vei-
ligheid te garanderen.
QVoorwaarden voor werking van de func-
ties
OLane Departure Alert-functie
Deze functie werkt wanneer aan alle onder-
staande voorwaarden wordt voldaan.
• LTA is ingeschakeld.
• De rijsnelheid is ongeveer 50 km/h of hoger.
*1
• Het systeem herkent witte (gele) rijstrook-markeringen of een rijbaan*2. (Wanneer
slechts aan één zijde een witte [gele] mar-
kering of een rijbaan
*2 wordt herkend,
werkt het systeem uitsluitend voor de her-
kende zijde.)
• De breedte van de rijstrook is ten minste ongeveer 3 m.
• De richtingaanwijzersc hakelaar wordt niet
bediend.
(Auto's met BSM: Behalve wanneer een
ander voertuig zich op de rijstrook bevindt
aan de zijde van de bediende richtingaanwij-
zer)
• Er wordt niet gereden in een scherpe bocht.
• Er worden geen systeemstoringen gesig- naleerd. ( →Blz. 222)
*1: De functie werkt zelfs als de rijsnelheid
lager is dan ongeveer 50 km/h terwijl de
Lane Centering-functie in werking is.
*2: De grens tussen asfalt en de kant van de weg, zoals gras, grond of een stoeprand
OStuurassistentiefunctie
Deze functie werkt wanneer niet alleen aan
alle werkingsvoorwaarden voor de Lane
Departure Alert-functie wordt voldaan, maar
ook aan alle onderstaande voorwaarden.
• De instelling voor “Steering Assist”
(stuurassistentie) in van het multi-
informatiedisplay is ON (aan). ( →Blz. 514)
• Er wordt niet in een vastgestelde mate of sneller geaccelereerd of gedecelereerd.
• Het stuurwiel wordt niet bediend met een stuurkracht die geschikt is voor het veran-
deren van rijstrook.
• Het ABS, de VSC, de TRC en het PCS werken niet.
• De TRC of VSC is niet uitgeschakeld.
• De waarschuwing handen van het stuur- wiel wordt niet weergegeven. ( →Blz. 221)
OWaarschuwingsfunctie slingeren auto
Deze functie werkt wanneer aan alle onder-
staande voorwaarden wordt voldaan.
• De instelling voor “Sway Warning” (waar-
schuwing voor slingeren) in van het
multi-informatiedisplay is ON (aan).
(→ Blz. 514)
• De rijsnelheid is ongeveer 50 km/h of hoger.
• De breedte van de rijstrook is ten minste ongeveer 3 m.
• Er worden geen systeemstoringen gesig- naleerd. ( →Blz. 222)
OLane Centering-functie
Deze functie werkt wanneer aan alle onder-
staande voorwaarden wordt voldaan.
• LTA is ingeschakeld.
• De instelling voor “Steering Assist” (stuurassistentie) en “Lane Centre” (mid-
den rijstrook) in van het multi-informa-
tiedisplay is ON (aan). ( →Blz. 514)
• Deze functie herkent wi tte (gele) rijstrook-
markeringen of de positie van een voorlig-
ger (behalve bij kleine voorliggers, zoals
een motorfiets).
• De Dynamic Radar Cruise Control met vol- ledig snelheidsbereik werkt in de afstands-
regelmodus.
• De breedte van de rijstrook is ongeveer 3 - 4 m.
• De richtingaanwijzersc hakelaar wordt niet
bediend.
• Er wordt niet gereden in een scherpe bocht.
COROLLA-HYBRID(TMMT)_OM_Europe_OM12R51E_1_2201.book Page 220 Monday, October 11, 2021 11:32 AM

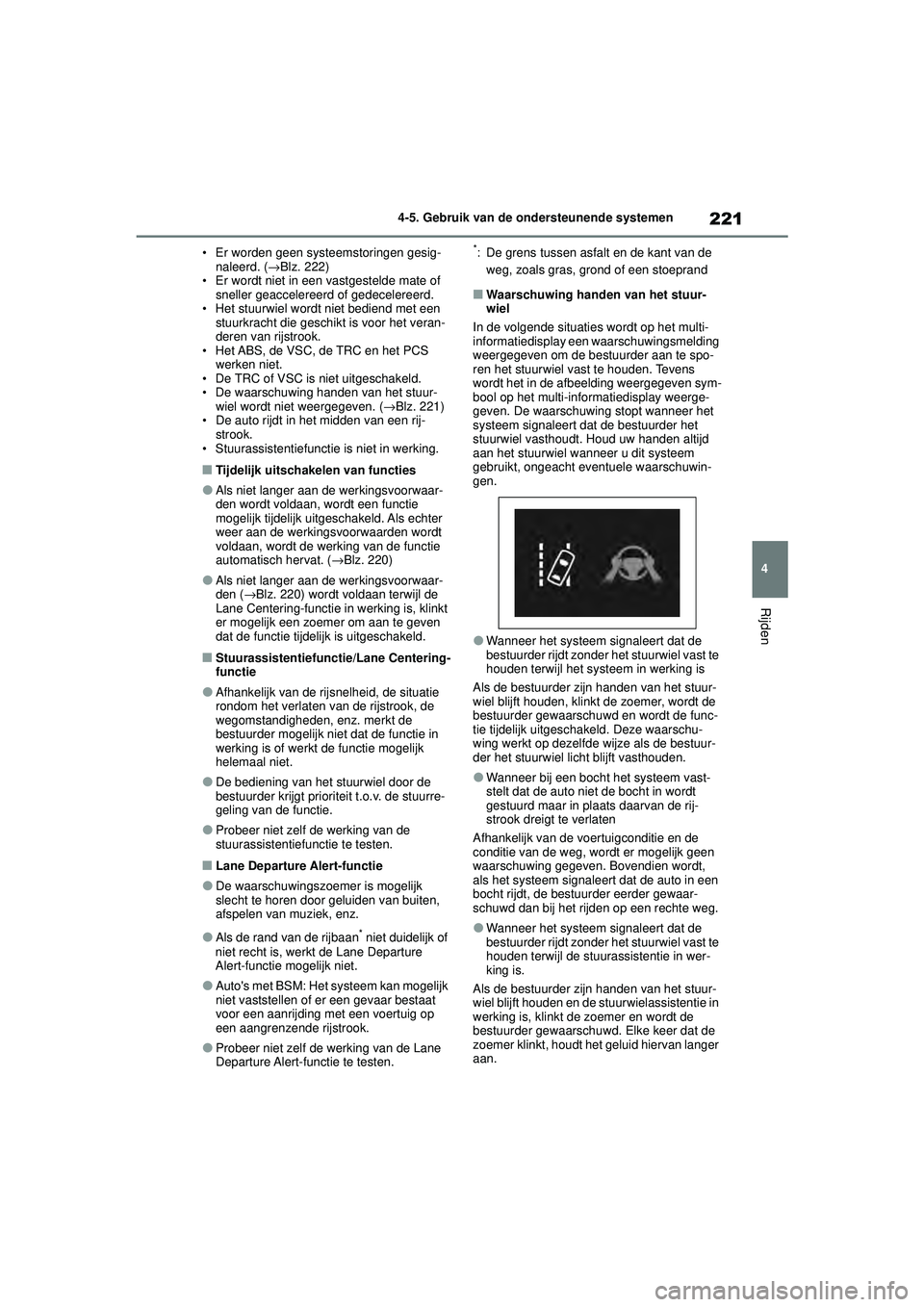

221
4
4-5. Gebruik van de ondersteunende systemen
Rijden
• Er worden geen systeemstoringen gesig-
naleerd. ( →Blz. 222)
• Er wordt niet in een vastgestelde mate of sneller geaccelereerd of gedecelereerd.
• Het stuurwiel wordt niet bediend met een stuurkracht die geschikt is voor het veran-
deren van rijstrook.
• Het ABS, de VSC, de TRC en het PCS werken niet.
• De TRC of VSC is niet uitgeschakeld.
• De waarschuwing handen van het stuur- wiel wordt niet weergegeven. ( →Blz. 221)
• De auto rijdt in het midden van een rij- strook.
• Stuurassistentiefunctie is niet in werking.
QTijdelijk uitschakelen van functies
OAls niet langer aan de werkingsvoorwaar-
den wordt voldaan, wordt een functie
mogelijk tijdelijk uitgeschakeld. Als echter
weer aan de werkingsvoorwaarden wordt
voldaan, wordt de werking van de functie
automatisch hervat. ( →Blz. 220)
OAls niet langer aan de werkingsvoorwaar-
den ( →Blz. 220) wordt voldaan terwijl de
Lane Centering-functie in werking is, klinkt
er mogelijk een zoemer om aan te geven
dat de functie tijdel ijk is uitgeschakeld.
QStuurassistentiefunctie/Lane Centering-
functie
OAfhankelijk van de rijs nelheid, de situatie
rondom het verlaten van de rijstrook, de
wegomstandigheden, enz. merkt de
bestuurder mogelijk niet dat de functie in
werking is of werkt de functie mogelijk
helemaal niet.
ODe bediening van het stuurwiel door de
bestuurder krijgt prioriteit t.o.v. de stuurre-
geling van de functie.
OProbeer niet zelf de werking van de
stuurassistentiefunctie te testen.
QLane Departure Alert-functie
ODe waarschuwingszoemer is mogelijk
slecht te horen door geluiden van buiten,
afspelen van muziek, enz.
OAls de rand van de rijbaan* niet duidelijk of
niet recht is, werkt de Lane Departure
Alert-functie mogelijk niet.
OAuto's met BSM: Het systeem kan mogelijk
niet vaststellen of er een gevaar bestaat
voor een aanrijding met een voertuig op
een aangrenzende rijstrook.
OProbeer niet zelf de werking van de Lane
Departure Alert-functie te testen.
*: De grens tussen asfalt en de kant van de
weg, zoals gras, grond of een stoeprand
QWaarschuwing handen van het stuur-
wiel
In de volgende situaties wordt op het multi-
informatiedisplay een waarschuwingsmelding
weergegeven om de bestuurder aan te spo-
ren het stuurwiel vast te houden. Tevens
wordt het in de afbeelding weergegeven sym-
bool op het multi-informatiedisplay weerge-
geven. De waarschuwing stopt wanneer het
systeem signaleert dat de bestuurder het
stuurwiel vasthoudt. Houd uw handen altijd
aan het stuurwiel wanneer u dit systeem
gebruikt, ongeacht eventuele waarschuwin-
gen.
OWanneer het systeem signaleert dat de
bestuurder rijdt zonder het stuurwiel vast te
houden terwijl het systeem in werking is
Als de bestuurder zijn handen van het stuur-
wiel blijft houden, klinkt de zoemer, wordt de
bestuurder gewaarschuwd en wordt de func-
tie tijdelijk uitgesc hakeld. Deze waarschu-
wing werkt op dezelfde wijze als de bestuur-
der het stuurwiel licht blijft vasthouden.
OWanneer bij een bocht het systeem vast-
stelt dat de auto niet de bocht in wordt
gestuurd maar in plaats daarvan de rij-
strook dreigt te verlaten
Afhankelijk van de voertuigconditie en de
conditie van de weg, wordt er mogelijk geen
waarschuwing gegeven. Bovendien wordt,
als het systeem signaleert dat de auto in een
bocht rijdt, de bestuurder eerder gewaar-
schuwd dan bij het rijden op een rechte weg.
OWanneer het systeem signaleert dat de
bestuurder rijdt zonder het stuurwiel vast te
houden terwijl de stuurassistentie in wer-
king is.
Als de bestuurder zijn handen van het stuur-
wiel blijft houden en de stuurwielassistentie in
werking is, klinkt de zoemer en wordt de
bestuurder gewaarschuwd. Elke keer dat de
zoemer klinkt, houdt he t geluid hiervan langer
aan.
COROLLA-HYBRID(TMMT)_OM_Europe_OM12R51E_1_2201.book Page 221 Monday, October 11, 2021 11:32 AM

2224-5. Gebruik van de ondersteunende systemen
QWaarschuwingsfunctie slingeren auto
Als het systeem oordeelt dat de auto slingert
terwijl de waarschuwingsf unctie voor het slin-
geren van de auto in werking is, klinkt er een
zoemer en wordt er een waarschuwingsmel-
ding weergegeven om de bestuurder aan te
sporen rust te nemen. Tegelijkertijd wordt het
in de afbeelding weergegeven symbool op
het multi-informatiedisplay weergegeven.
Afhankelijk van de auto en de conditie van de
weg, wordt er mogelijk geen waarschuwing
gegeven.
QWaarschuwingsmelding
Als de volgende waarschuwingsmelding
wordt weergegeven op het multi-informatie-
display en het controlelampje LTA oranje
brandt, volg dan de desbetreffende storing-
zoekprocedure. Volg de instructies die op het
scherm worden weergegeven als er een
andere waarschuwingsmelding wordt weer-
gegeven.
O“LTA Malfunction Visit Your Dealer” (Sto-
ring in LTA. Ga naar uw dealer)
Het systeem werkt mogelijk niet goed. Laat
de auto nakijken door een erkende Toyota-
dealer of hersteller/reparateur of een andere
naar behoren gekwalificeerde en uitgeruste
deskundige.
O“LTA Unavailable” (LTA niet beschikbaar)
Het systeem is tijdelijk uitgeschakeld als
gevolg van een storing in een andere sensor
dan de camera voor. Schakel het LTA-sys-
teem uit, wacht een poosje en schakel het
LTA-systeem weer in.
O“LTA Unavailable at Current Speed” (LTA
niet beschikbaar bij huidige snelheid)
De functie kan niet worden gebruikt als de rij-
snelheid hoger is dan het werkingsbereik van
het LTA-systeem. Rijd langzamer.
QPersoonlijke voorkeursinstellingen
Er kunnen instellingen van de functie worden
gewijzigd. ( →Blz. 514)
*: Indien aanwezig
QWeergave instrumentenpaneel
Multi-informatiedisplay
Ingestelde snelheid
Controlelampjes
Dynamic Radar Cruise
Control met volledig
snelheidsbereik
*
Wanneer de afstandsregelmodus
is ingeschakeld, accelereert, dece-
lereert en stopt de auto automa-
tisch overeenkomstig de verande-
ringen in snelheid van de voorlig-
ger, zelfs wanneer het gaspedaal
niet wordt ingetrapt. In de con-
stante-snelheidsregelmodus rijdt
de auto met een constante snel-
heid.
Gebruik de Dynamic Radar Cruise
Control met volledig snelheidsbe-
reik op autowegen en snelwegen.
 Afstandsregelmodus ( →Blz. 225)
 Constante-snelheidsregelmodus
(→ Blz. 229)
Systeemonderdelen
COROLLA-HYBRID(TMMT)_OM_Europe_OM12R51E_1_2201.book Page 222 Monday, October 11, 2021 11:32 AM
