2022 TOYOTA COROLLA Instructieboekje (in Dutch)

103
2
2-1. Instrumentenpaneel
Voertuigstatusinformatie en controlelampjes
QOnderwerpen die worden weerge-
geven
 Weergave snelheidsmeter/actiera-
dius (4,2 inch display)
 Brandstofverbruik
 Hybridesysteemindicator/begelei-
ding milieubewust bedienen gaspe-
daal/Eco-score
 EV-verhouding/EV-rijverhouding
QWeergave snelheidsmeter/actiera-
dius (4,2 inch display)
 Weergave snelheidsmeter
 Actieradius
Geeft de actieradius weer met de resterende
hoeveelheid brandstof. Gebruik de weerge-
geven waarden slechts ter referentie.
Deze afstand wordt berekend op basis van
het gemiddelde brandstofverbruik. Hierdoor
kan de werkelijke afstand die nog kan wor-
den gereden, afwijken van de weergegeven
afstand.
Als er een kleine hoeveelheid brandstof
wordt getankt, wordt de weergave mogelijk
niet bijgewerkt.
Zet tijdens het tanken het contact UIT. Als
brandstof wordt getankt terwijl het contact
niet UIT staat, wordt de weergave mogelijk
niet bijgewerkt.
QBrandstofverbruik
Gebruik de weergegeven waarden slechts
ter referentie.

Behalve voor digitaal+ snelheidsme-
ter
Gemiddeld brandstofverbruik (sinds
resetten)
Houd van de bedieningstoetsen van
het instrumentenpaneel ingedrukt om de
weergave van het gemiddelde brandstofver-
bruik te resetten.
Actueel brandstofverbruik
Geeft het actuele brandstofverbruik weer.
Actieradius
Geeft de actieradius weer met de resterende
hoeveelheid brandstof.
Deze afstand wordt berekend op basis van
het gemiddelde brandstofverbruik. Hierdoor
kan de werkelijke afstand die nog kan wor-
den gereden, afwijken van de weergegeven
afstand.
Als er een kleine hoeveelheid brandstof
wordt getankt, wordt de weergave mogelijk
niet bijgewerkt.
Zet tijdens het tanken het contact UIT. Als
brandstof wordt getankt terwijl het contact
niet UIT staat, wordt de weergave mogelijk
niet bijgewerkt.
Soort rij-informatie
COROLLA-HYBRID(TMMT)_OM_Europe_OM12R51E_1_2201.book Page 103 Monday, October 11, 2021 11:32 AM

1042-1. Instrumentenpaneel

Voor digitaal+ snelheidsmeter
Gemiddeld brandstofverbruik (sinds
resetten)
Houd van de bedieningstoetsen van
het instrumentenpaneel ingedrukt om de
weergave van het gemiddelde brandstofver-
bruik te resetten.
Actueel brandstofverbruik
Geeft het actuele brandstofverbruik weer.
Actieradius
Geeft de actieradius weer met de resterende
hoeveelheid brandstof.
Deze afstand wordt berekend op basis van
het gemiddelde brandstofverbruik. Hierdoor
kan de werkelijke afstand die nog kan wor-
den gereden, afwijken van de weergegeven
afstand.
Als er een kleine hoeveelheid brandstof
wordt getankt, wordt de weergave mogelijk
niet bijgewerkt.
Zet tijdens het tanken het contact UIT. Als
brandstof wordt getankt terwijl het contact
niet UIT staat, wordt de weergave mogelijk
niet bijgewerkt.
De weergave van het gemiddelde
brandstofverbruik kan worden gereset
in . ( →Blz. 108)
 Gemiddeld brandstofverbruik (sinds
starten)
Geeft het gemiddelde brandstofverbruik
weer sinds het starten van het hybridesys-
teem.
Gemiddeld brandstofverbruik (sinds
tanken)
Geeft het gemiddelde brandstofverbruik
weer sinds het tanken.
QHybridesysteemindicator/begelei-
ding milieubewust bedienen gas-
pedaal/Eco-score
EV-controlelampje ( →Blz. 74)
Hybridesysteemindi cator/begelei-
ding milieubewust bedienen gaspe-
daal
Eco Score
 Hybridesysteemindicator
Geeft het vermogen of het regeneratieni-
veau van het hybridesysteem weer.
Laadgebied
Laat de regeneratiestatus* zien.
De geregenereerde energie wordt gebruikt
om het batterijpakket (tractiebatterij) te
laden.
COROLLA-HYBRID(TMMT)_OM_Europe_OM12R51E_1_2201.book Page 104 Monday, October 11, 2021 11:32 AM

105
2
2-1. Instrumentenpaneel
Voertuigstatusinformatie en controlelampjes
Hybride eco-gebied
Laat zien dat er niet vaak gebruik wordt
gemaakt van het vermogen van de benzine-
motor.
De benzinemotor wordt automatisch gestopt
en opnieuw gestart onder verschillende
omstandigheden.
Eco-gebied
Laat zien dat er milieuvriendelijk wordt gere-
den.
Door de staafjes tijdens het rijden in het
ECO-gebied te houden, rijdt u milieuvriende-
lijker.
Power-gebied
Laat zien dat de grens van een bereik voor
milieuvriendelijk rijden wordt overschreden
(bij rijden op vol vermogen en dergelijke).
*: Met “regenereren” wordt in deze handlei-
ding het omzetten van bewegingsenergie
van de auto in elektrische energie
bedoeld.
 Begeleiding milieubewust bedienen
gaspedaal
Eco-gebied
Laat zien dat er milieuvriendelijk wordt gere-
den.
Zone ECO-acceleratie
Weergegeven als een blauwe balk die staat
voor een geschat passend werkingsbereik
voor het gaspedaal voor de actuele rijom-
standigheden, zoals wegrijden vanuit stil-
stand of rijden met constante snelheid.
Dit display wijzigt overeenkomstig de situa-
tie, zoals bij het wegr ijden vanuit stilstand of
rijden met constante snelheid.
Huidige bediening gaspedaal
Weergegeven als een groene balk in het
Eco-gebied.
Milieuvriendelijk accelereren kan worden
gerealiseerd door de weergave van de
bediening van het gaspedaal binnen het
gebied te houden dat wordt aangegeven met
de blauwe balk. ( →Blz. 153)
 Eco Score
De volgende 3 Eco-rijmethoden worden
geëvalueerd op 5 niveaus : soepel wegrijden
vanuit stilstand, rijden zonder plotselinge
acceleratie en soepel tot stilstand komen. Bij
stilstaande auto wordt er een Eco-score van
maximaal 100 weergegeven.
Eco-status wegrijden vanuit stil-
stand
Eco-status rijden met constante
snelheid
Eco-status tot stilstand brengen
Score
COROLLA-HYBRID(TMMT)_OM_Europe_OM12R51E_1_2201.book Page 105 Monday, October 11, 2021 11:32 AM

1062-1. Instrumentenpaneel
Lezen van het staafdisplay
Nog niet geëvalueerd
Laag
Vo l
• Nadat het hybridesysteem is gestart, wordt de Eco-score niet weergegeven
zolang de rijsnelheid lager is dan onge-
veer 30 km/h.
• De Eco-score wordt iedere keer wanneer
het hybridesysteem wordt gestart, gere-
set.
• Als het hybridesysteem uitgezet wordt, wordt de totale score van de huidige rit
weergegeven.
QEV-verhouding/EV-rijverhouding
Verstreken tijd sinds starten
Weergave van de verstreken tijd sinds het
starten van het hybridesysteem.*
EV-rijverhouding sinds starten
Weergave van het percentage dat elektrisch
is gereden sinds het st arten van het hybride-
systeem.
*
*
: Telkens als het hybridesysteem stopt, wordt dit gereset.
QDe hybridesysteemindicator wordt
weergegeven wanneer
De hybridesysteemindicator wordt in de vol-
gende situaties weergegeven:
OHet controlelampje READY brandt.
ODe selectiehendel staat in stand D of B.
QDe begeleiding milieubewust bedienen
gaspedaal/Eco-score werkt niet als
De begeleiding milieubewust bedienen gas-
pedaal/Eco-score werkt niet in de volgende
situaties:
ODe hybridesysteemi ndicator werkt niet.
OTijdens het rijden met geactiveerde cruise
control (indien aanwezig) of Dynamic
Radar Cruise Control met volledig snel-
heidsbereik (indien aanwezig).
QInformatie ondersteunend sys-
teem
Hiermee kan de werkingsstatus van de
volgende systemen worden weergege-
ven:
 LTA (Lane Tracing Assist) (indien
aanwezig) ( →Blz. 213)
 Cruise control (indien aanwezig)
(→Blz. 233)
 Dynamic Radar Cruise Control met
volledig snelheidsbereik (indien aan-
wezig) ( →Blz. 222)
QAan navigatiesysteem gekop-
pelde weergave (indien aanwezig)
Hiermee kan de volgende aan het navi-
gatiesysteem gekoppelde informatie
worden weergegeven:
 Routebegeleiding naar bestemming
 Kompasdisplay (weergave rijrichting
boven)
Weergave informatie
ondersteunend systeem
COROLLA-HYBRID(TMMT)_OM_Europe_OM12R51E_1_2201.book Page 106 Monday, October 11, 2021 11:32 AM

107
2
2-1. Instrumentenpaneel
Voertuigstatusinformatie en controlelampjes

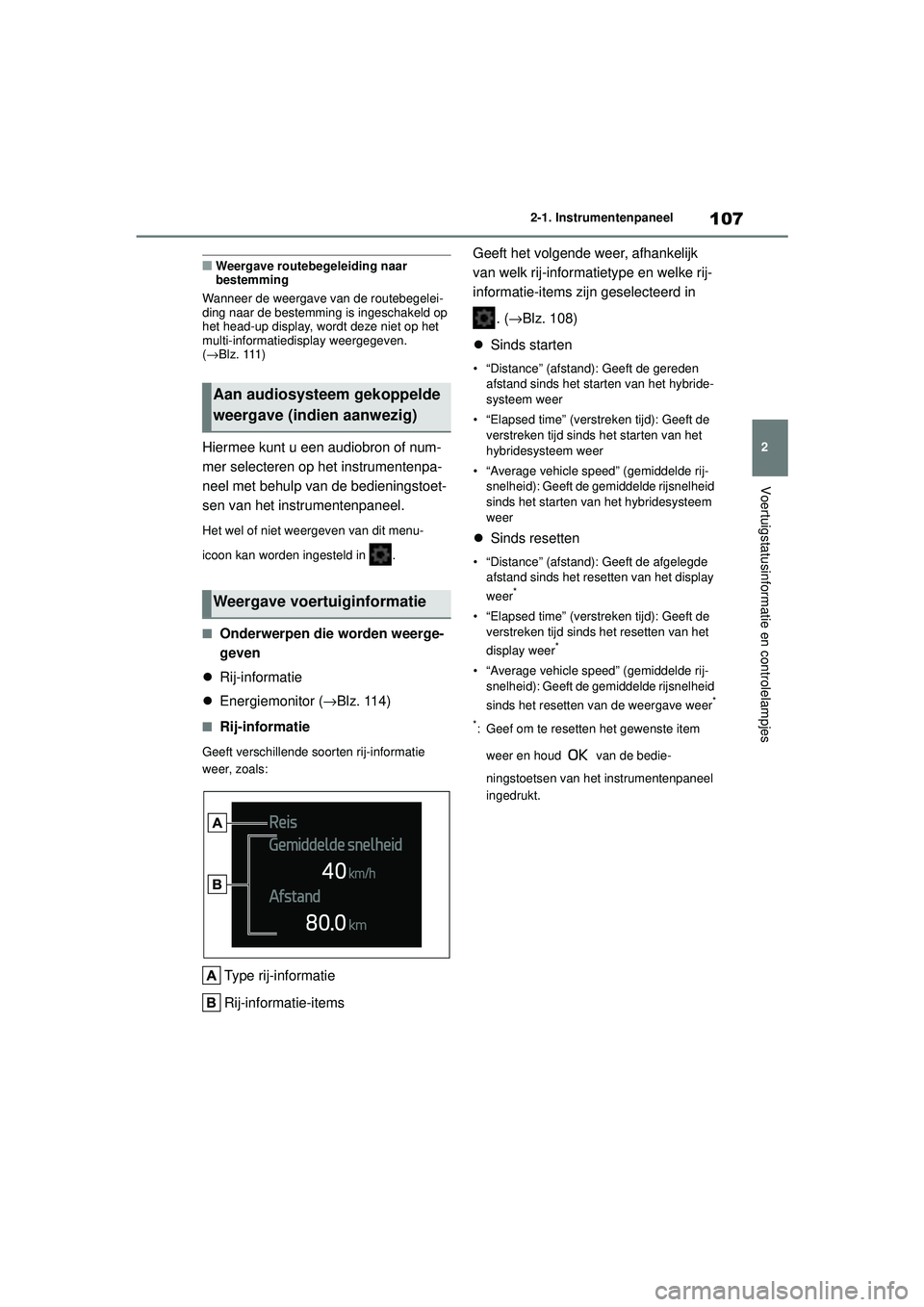

QWeergave routebegeleiding naar
bestemming
Wanneer de weergave van de routebegelei-
ding naar de bestemming is ingeschakeld op
het head-up display, wordt deze niet op het
multi-informatiedisplay weergegeven.
( → B l z . 111 )
Hiermee kunt u een audiobron of num-
mer selecteren op het instrumentenpa-
neel met behulp van de bedieningstoet-
sen van het instrumentenpaneel.
Het wel of niet weergeven van dit menu-
icoon kan worden ingesteld in .
QOnderwerpen die worden weerge-
geven
 Rij-informatie
 Energiemonitor ( →Blz. 114)
QRij-informatie
Geeft verschillende soorten rij-informatie
weer, zoals:
Type rij-informatie
Rij-informatie-items Geeft het volgende weer, afhankelijk
van welk rij-informatietype en welke rij-
informatie-items zijn geselecteerd in
. (→Blz. 108)
 Sinds starten
• “Distance” (afstand): Geeft de gereden
afstand sinds het starten van het hybride-
systeem weer
• “Elapsed time” (verstreken tijd): Geeft de verstreken tijd sinds het starten van het
hybridesysteem weer
• “Average vehicle speed” (gemiddelde rij- snelheid): Geeft de gemiddelde rijsnelheid
sinds het starten van het hybridesysteem
weer
 Sinds resetten
• “Distance” (afstand): Geeft de afgelegde
afstand sinds het resetten van het display
weer
*
• “Elapsed time” (verstreken tijd): Geeft de
verstreken tijd sinds het resetten van het
display weer
*
• “Average vehicle speed” (gemiddelde rij-snelheid): Geeft de gemiddelde rijsnelheid
sinds het resetten van de weergave weer
*
*
: Geef om te resetten het gewenste item weer en houd van de bedie-
ningstoetsen van het instrumentenpaneel
ingedrukt.
Aan audiosysteem gekoppelde
weergave (indien aanwezig)
Weergave voertuiginformatie
COROLLA-HYBRID(TMMT)_OM_Europe_OM12R51E_1_2201.book Page 107 Monday, October 11, 2021 11:32 AM

1082-1. Instrumentenpaneel
QInstellingen voor de weergave van
het instrumentenpaneel die u kunt
wijzigen
 Instellen van de klok (auto's zonder
navigatie-/multimediasysteem)
→Blz. 95, 100
 Ta a l
Hiermee kan de weergegeven taal worden
gewijzigd.
Eenheden
Hiermee kunnen de weergegeven meeteen-
heden worden gewijzigd.
Display snelheidsmeter (7 inch dis-
play)
Hiermee kunt u de weergave van de snel-
heidsmeter instellen op analoog/digitaal/digi-
taal+ (indien aanwezig).
EV-controlelampje
Hiermee kunt u de werking van het EV-con-
trolelampje in- of uitschakelen.

Hiermee kunt u de weergegeven inhoud van
het volgende wijzigen:
• Hybridesysteemindicator
Hiermee kunt u de begeleiding milieubewust
bedienen gaspedaal wel of niet laten weer-
geven. ( →Blz. 104)
• Weergave brandstofverbruik
Hiermee kunt u de weergave van het gemid-
delde brandstofverbruik na starten/na reset-
ten wijzigen. ( →Blz. 103)
 (indien aanwezig)
Hiermee kunt u het audiosysteemgekop-
pelde display wel of niet laten weergeven.

Hiermee kunt u de weergegeven inhoud van
het volgende wijzigen:
• Informatie op display
Hiermee kunt u de energiemonitor wel of
niet laten weergeven. ( →Blz. 114)
• Type rij-informatie
Hiermee kunt u de weergave van het rij-
informatietype wijzigen na starten/na reset-
ten.
• Rij-informatie-items
Hiermee kunt u het eerste en tweede item
van de weergave van de rij-informatie instel-
len op een van de volgende onderwerpen:
gemiddelde rijsnelheid/afstand/verstreken
tijd.
 Weergave resultaat huidige rit
Hiermee kunt u de weergegeven informatie
over de huidige rit, gemeten vanaf het star-
ten van het hybridesysteem tot het uitzetten,
wijzigen tussen rij-info rmatie/Eco-score. (De
informatie wordt kortstondig weergegeven
als het hybridesysteem uitgezet wordt.)
 Pop-updisplay
Hiermee kunt u pop-updisplays voor elk rele-
vant systeem in- of uitschakelen.
Multi-informatiedisplay uit (als ana-
loge/digitale snelheidsmeter wordt
weergegeven)
Hiermee kunt u het multi-informatiedisplay
uitzetten.
Druk op een van de volgende bedie-
ningstoetsen van het instrumentenpaneel
//// / om het multi-
informatiedisplay weer aan te zetten.
Weergave instellingen
COROLLA-HYBRID(TMMT)_OM_Europe_OM12R51E_1_2201.book Page 108 Monday, October 11, 2021 11:32 AM

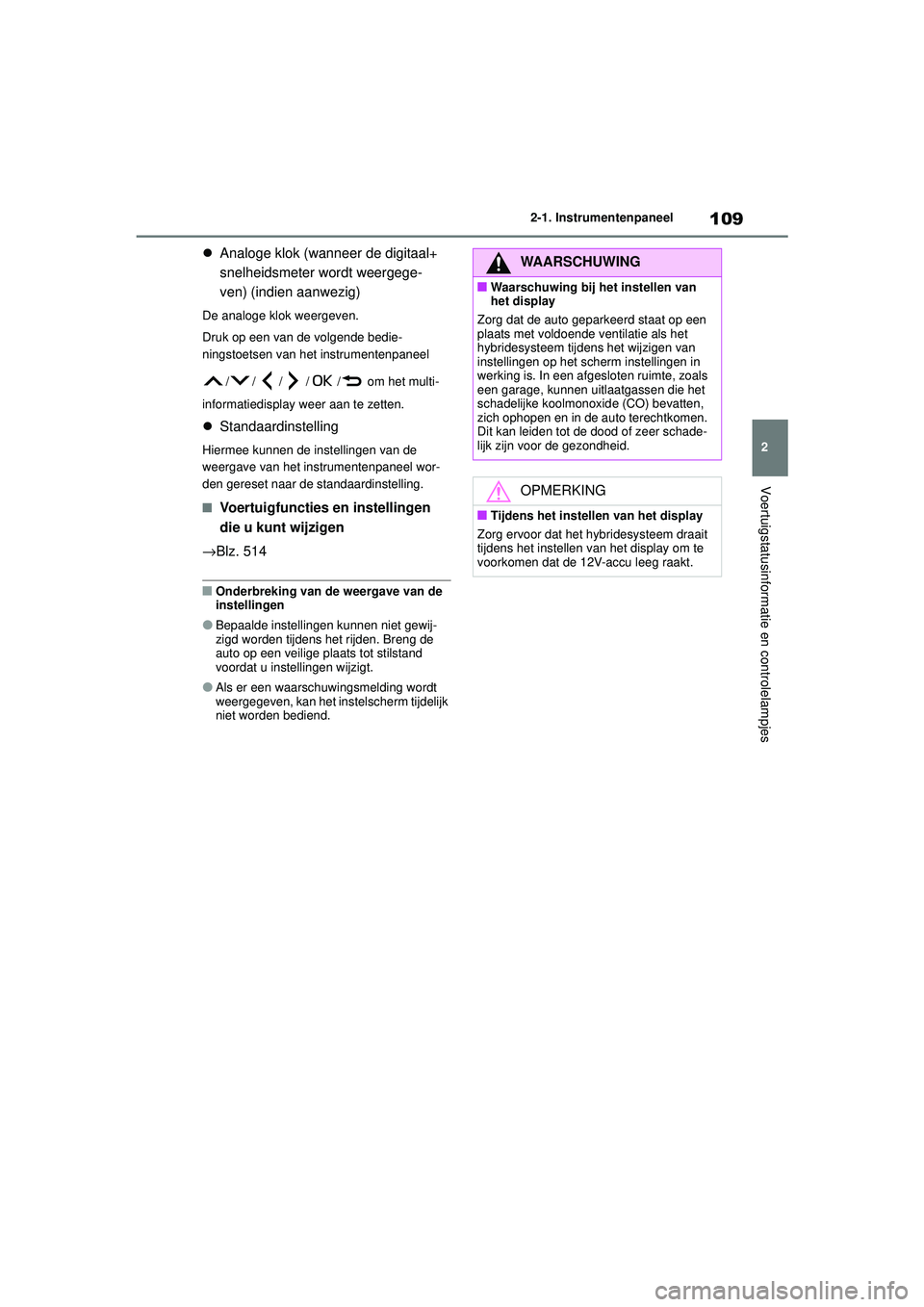

109
2
2-1. Instrumentenpaneel
Voertuigstatusinformatie en controlelampjes

Analoge klok (wanneer de digitaal+
snelheidsmeter wordt weergege-
ven) (indien aanwezig)
De analoge klok weergeven.
Druk op een van de volgende bedie-
ningstoetsen van het instrumentenpaneel
//// / om het multi-
informatiedisplay weer aan te zetten.
 Standaardinstelling
Hiermee kunnen de instellingen van de
weergave van het instrumentenpaneel wor-
den gereset naar de standaardinstelling.
QVoertuigfuncties en instellingen
die u kunt wijzigen
→Blz. 514
QOnderbreking van de weergave van de
instellingen
OBepaalde instellingen kunnen niet gewij-
zigd worden tijdens het rijden. Breng de
auto op een veilige plaats tot stilstand
voordat u instellingen wijzigt.
OAls er een waarschuwingsmelding wordt
weergegeven, kan het instelscherm tijdelijk
niet worden bediend.
WAARSCHUWING
QWaarschuwing bij het instellen van
het display
Zorg dat de auto geparkeerd staat op een
plaats met voldoende ventilatie als het
hybridesysteem tij dens het wijzigen van
instellingen op het scherm instellingen in
werking is. In een afgesloten ruimte, zoals
een garage, kunnen uitlaatgassen die het
schadelijke koolmonoxid e (CO) bevatten,
zich ophopen en in de auto terechtkomen.
Dit kan leiden tot de dood of zeer schade-
lijk zijn voor de gezondheid.
OPMERKING
QTijdens het instellen van het display
Zorg ervoor dat het hybridesysteem draait
tijdens het instellen van het display om te
voorkomen dat de 12V-accu leeg raakt.
COROLLA-HYBRID(TMMT)_OM_Europe_OM12R51E_1_2201.book Page 109 Monday, October 11, 2021 11:32 AM

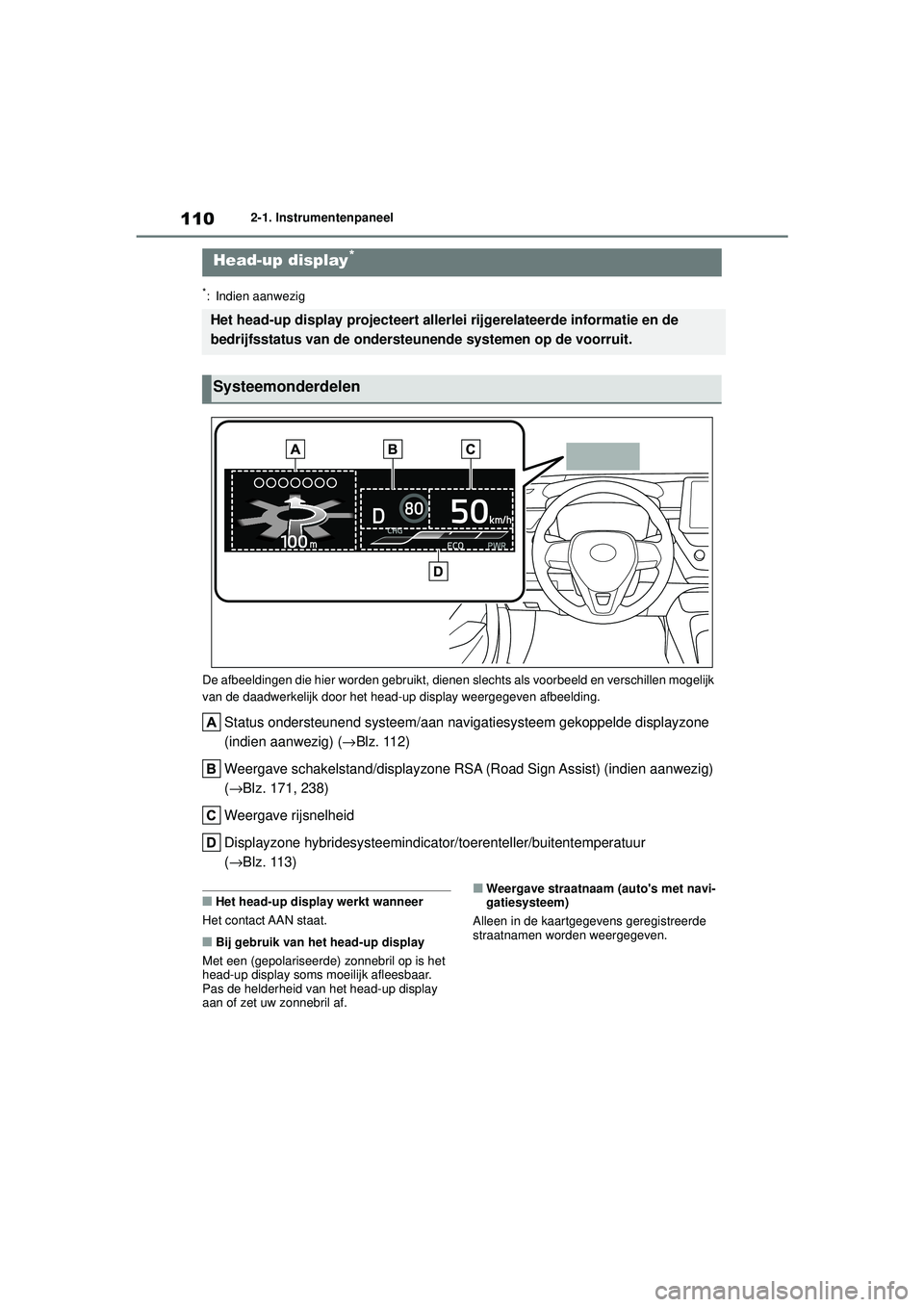

1102-1. Instrumentenpaneel
*: Indien aanwezig
De afbeeldingen die hier worden gebruikt, dienen slechts als voorbeeld en verschillen mogelijk
van de daadwerkelijk door het head-up display weergegeven afbeelding.
Status ondersteunend systeem/aan navig atiesysteem gekoppelde displayzone
(indien aanwezig) ( →Blz. 112)
Weergave schakelstand/displayzone RSA (Road Sign Assist) (indien aanwezig)
(→ Blz. 171, 238)
Weergave rijsnelheid
Displayzone hybridesysteemindicator/ toerenteller/buitentemperatuur
(→ Blz. 113)
QHet head-up display werkt wanneer
Het contact AAN staat.
QBij gebruik van het head-up display
Met een (gepolariseerde) zonnebril op is het
head-up display soms moeilijk afleesbaar.
Pas de helderheid van het head-up display
aan of zet uw zonnebril af.
QWeergave straatnaam (auto's met navi-
gatiesysteem)
Alleen in de kaartgegevens geregistreerde
straatnamen worden weergegeven.
Head-up display*
Het head-up display projecteert allerl ei rijgerelateerde informatie en de
bedrijfsstatus van de ondersteunende systemen op de voorruit.
Systeemonderdelen
COROLLA-HYBRID(TMMT)_OM_Europe_OM12R51E_1_2201.book Page 110 Monday, October 11, 2021 11:32 AM
