2022 TOYOTA COROLLA alarm

2INHOUDSOPGAVE
Ter informatie ..........................................6
Over deze handleiding............................ 9
Zoekmethoden...................................... 10
Overzicht .............................................. 11
1-1. Voor een veilig gebruik Voordat u gaat rijden ................... 28
Veilig rijden.................................. 29
Veiligheidsgordels ....................... 30
Airbags ........................................ 35
Belangrijke voorzorgsmaatregelen in
verband met uitlaatgassen ....... 43
1-2. Veiligheidsvoorzieningen voor kinderen
Aan/uit-schakelaar airbag ........... 44
Rijden met kinderen in de auto ... 45
Baby- en kinderzitjes................... 46
1-3. Noodoproep eCall ............................................ 63
1-4. Hybridesysteem Kenmerken hybridesysteem ....... 73
Voorzorgsmaatregelen hybridesysteem .... ....................76
1-5. Antidiefstalsysteem Startblokkering ............................ 81
Supervergrendeling..................... 82
Alarm........................................... 832-1. Instrumentenpaneel
Waarschuwingslampjes en controlelampjes.................... 88
Meters en tellers (4,2 inch display)....................... 93
Meters en tellers (7 inch display).......................... 96
Multi-informatiedisplay ............. 101
Head-up display ....................... 110
Energiemonitor/ verbruiksscherm ... .................114
3-1. Informatie over sleutels Sleutels .................................... 120
3-2. Openen, sluiten en vergrendelen
van de portieren
Portieren................................... 123
Achterklep ................................ 126
Smart entry-systeem met startknop ......................... 129
3-3. Verstellen van de stoelen Voorstoelen .............................. 134
Achterstoelen ........................... 135
Hoofdsteunen ........................... 136
3-4. Verstellen van het stuurwiel en de spiegels
Stuurwiel .................................. 139
Binnenspiegel........................... 140
Buitenspiegels .......................... 141
3-5. Openen en sluiten van de ruiten
Elektrisch bedienbare ruiten..... 144
Schuifdak ................................. 146
1Veiligheid en beveiliging
2Voertuigstatusinformatie en
controlelampjes
3Voordat u gaat rijden
COROLLA-HYBRID(TMMT)_OM_Europe_OM12R51E_1_2201.book Page 2 Monday, October 11, 2021 11:32 AM

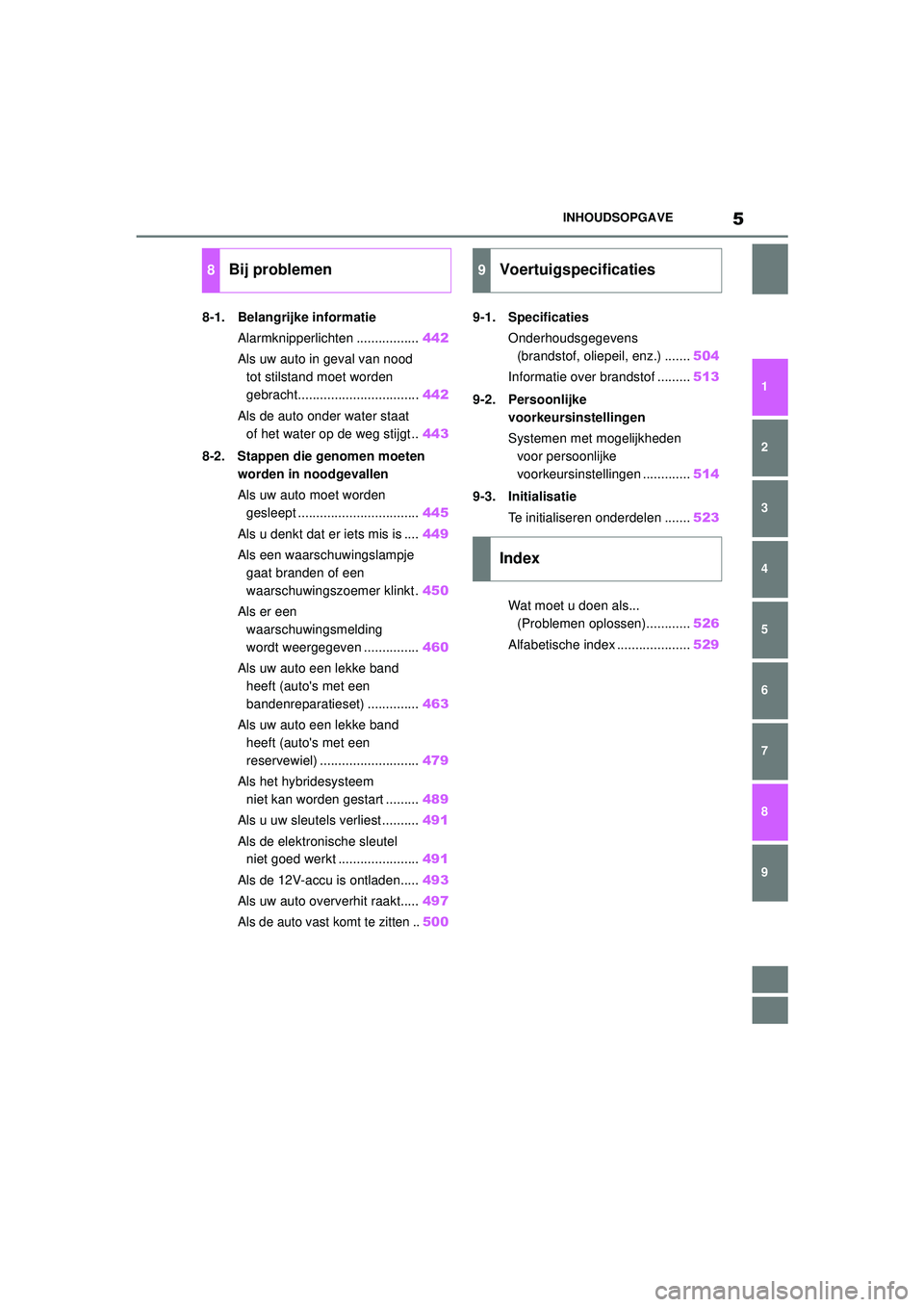

5INHOUDSOPGAVE
1
6 5
4
3
2
9
8
7
8-1. Belangrijke informatieAlarmknipperlichten ................. 442
Als uw auto in geval van nood tot stilstand moet worden
gebracht................................. 442
Als de auto onder water staat of het water op de weg stijgt .. 443
8-2. Stappen die genomen moeten worden in noodgevallen
Als uw auto moet worden gesleept ................................. 445
Als u denkt dat er iets mis is .... 449
Als een waarschuwingslampje gaat branden of een
waarschuwingszoemer klinkt . 450
Als er een waarschuwingsmelding
wordt weergegeven ............... 460
Als uw auto een lekke band heeft (auto's met een
bandenreparatieset) .............. 463
Als uw auto een lekke band heeft (auto's met een
reservewiel) ........................... 479
Als het hybridesysteem niet kan worden gestart ......... 489
Als u uw sleutels verliest .......... 491
Als de elektronische sleutel niet goed werkt ...................... 491
Als de 12V-accu is ontladen..... 493
Als uw auto oververhit raakt..... 497
Als de auto vast komt te zitten ..5009-1. Specificaties
Onderhoudsgegevens (brandstof, oliepeil, enz.) ....... 504
Informatie over brandstof ......... 513
9-2. Persoonlijke voorkeursinstellingen
Systemen met mogelijkheden voor persoonlijke
voorkeursinstellingen ............. 514
9-3. Initialisatie Te initialiseren onderdelen ....... 523
Wat moet u doen als... (Problemen oplossen)............ 526
Alfabetische index .................... 529
8Bij problemen9Voertuigspecificaties
Index
COROLLA-HYBRID(TMMT)_OM_Europe_OM12R51E_1_2201.book Page 5 Monday, October 11, 2021 11:32 AM

14Overzicht
Multi-informatiedisplay ........................................................................... Blz. 101
Display....................................................................................................... Blz. 101
Energiemonitor ........................................................................................... Blz. 114
Wanneer een waarschuwingsmelding wordt weergegeven ...................... Blz. 460
Richtingaanwijzerschakelaar ................................................................. Blz. 174
Lichtschakelaar ....................................................................................... Blz. 180
Koplampen/parkeerlichten voor/achterlichten/dagrijverlichting ................. Blz. 180
Mistlampen voor
*1/mistachterlicht ............................................................. Blz. 185
Schakelaar ruitenwissers en -sproeiers................................................ Blz. 186
Gebruik ...................................................................................................... Blz. 186
Bijvullen van ruitensproei ervloeistof .......................................................... Blz. 407
Schakelaar alarmknipperlichten ............................................................ Blz. 442
Ontgrendelingshendel motorkap ........................................................... Blz. 399
Ontgrendelingshendel stuurverstelling ................................................ Blz. 139
Airconditioning ........................................................................................ Blz. 366
Gebruik ...................................................................................................... Blz. 366
Achterruitverwarming ................................................................................ Blz. 368
Audiosysteem
*1, 2.................................................................................... Blz. 312
*1: Indien aanwezig
*2: Raadpleeg voor auto's met een navigatie-/mult imediasysteem de handleiding voor het
navigatie-/multimediasysteem of de handl eiding voor het multimediasysteem.
COROLLA-HYBRID(TMMT)_OM_Europe_OM12R51E_1_2201.book Page 14 Monday, October 11, 2021 11:32 AM

21Overzicht
Multi-informatiedisplay ........................................................................... Blz. 101
Display....................................................................................................... Blz. 101
Energiemonitor ........................................................................................... Blz. 114
Wanneer een waarschuwingsmelding wordt weergegeven ...................... Blz. 460
Richtingaanwijzerschakelaar ................................................................. Blz. 174
Lichtschakelaar ....................................................................................... Blz. 180
Koplampen/parkeerlichten voor/achterlichten/dagrijverlichting ................. Blz. 180
Mistlampen voor
*1/mistachterlicht ............................................................. Blz. 185
Schakelaar ruitenwissers en -sproeiers................................................ Blz. 186
Gebruik ...................................................................................................... Blz. 186
Bijvullen van ruitensproei ervloeistof .......................................................... Blz. 407
Schakelaar alarmknipperlichten ............................................................ Blz. 442
Ontgrendelingshendel motorkap ........................................................... Blz. 399
Ontgrendelingshendel stuurverstelling ................................................ Blz. 139
Airconditioning ........................................................................................ Blz. 366
Gebruik ...................................................................................................... Blz. 366
Achterruitverwarming ................................................................................ Blz. 368
Audiosysteem
*1, 2.................................................................................... Blz. 312
*1: Indien aanwezig
*2: Raadpleeg voor auto's met een navigatie-/mult imediasysteem de handleiding voor het
navigatie-/multimediasysteem of de handl eiding voor het multimediasysteem.
COROLLA-HYBRID(TMMT)_OM_Europe_OM12R51E_1_2201.book Page 21 Monday, October 11, 2021 11:32 AM

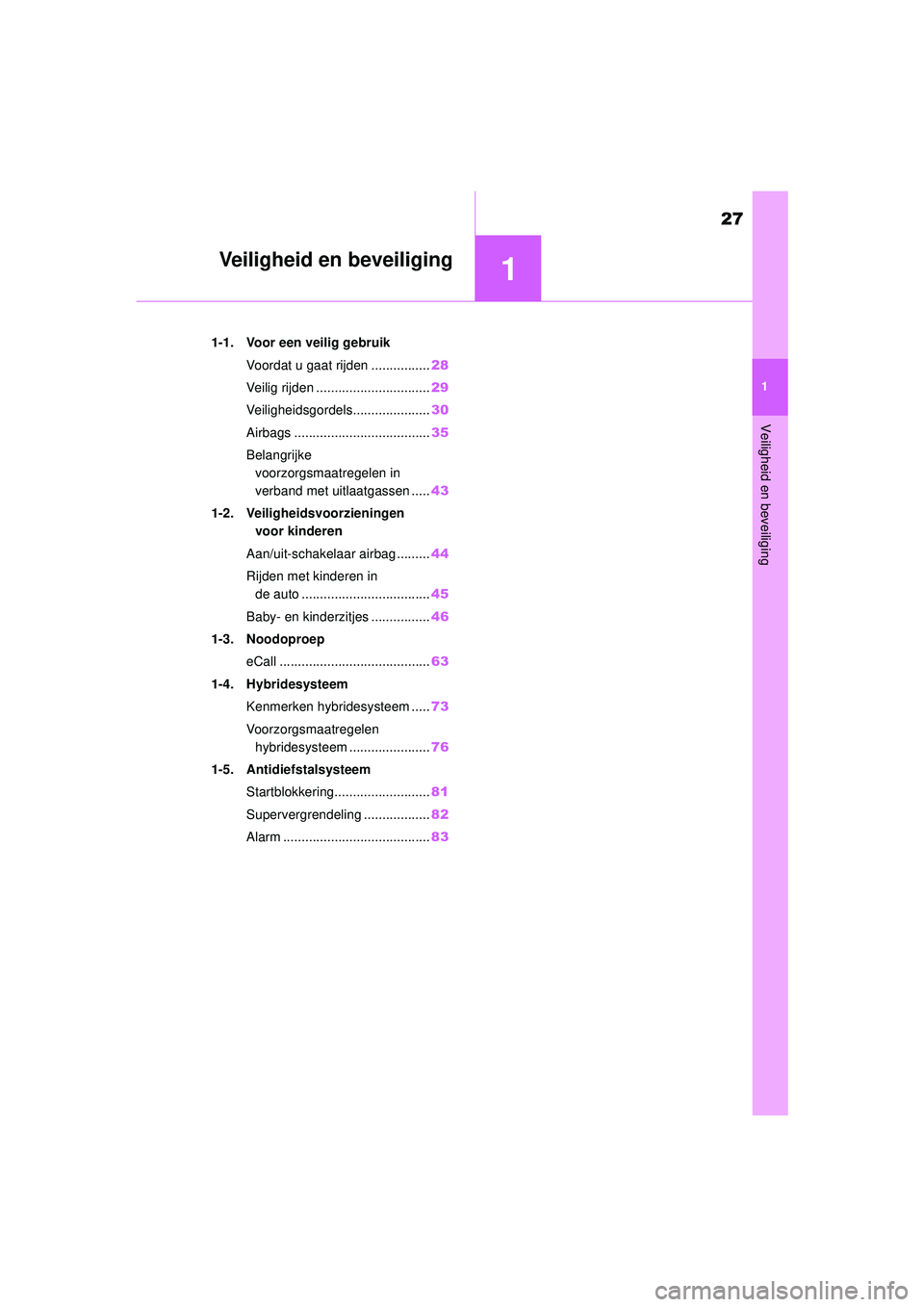

1
27
Veiligheid en beveiliging
1
Veiligheid en beveiliging
.1-1. Voor een veilig gebruikVoordat u gaat rijden ................ 28
Veilig rijden ............................... 29
Veiligheidsgordels..................... 30
Airbags ..................................... 35
Belangrijke voorzorgsmaatregelen in
verband met uitlaatgassen ..... 43
1-2. Veiligheidsvoorzieningen voor kinderen
Aan/uit-schakelaar airbag ......... 44
Rijden met kinderen in de auto ................................... 45
Baby- en kinderzitjes ................ 46
1-3. Noodoproep
eCall ......................................... 63
1-4. Hybridesysteem Kenmerken hybridesysteem ..... 73
Voorzorgsmaatregelen hybridesysteem ...................... 76
1-5. Antidiefstalsysteem
Startblokkering.......................... 81
Supervergrendeling .................. 82
Alarm ........................................ 83
COROLLA-HYBRID(TMMT)_OM_Europe_OM12R51E_1_2201.book Page 27 Monday, October 11, 2021 11:32 AM

37
1
1-1. Voor een veilig gebruik
Veiligheid en beveiliging
QAls de airbags worden geactiveerd
OU kunt lichte schaafplekken, brandwonden,
kneuzingen, e.d. oplopen als gevolg van
de zeer hoge snelheid waarmee de air-
bags worden geactiveerd door hete gas-
sen.
OEr is een luide knal hoorbaar en er komt
wit poeder vrij.
OGedurende enkele minuten na het active-
ren van de airbags kunnen de onderdelen
van de airbagmodule (stuurwielnaaf,
afdekkap airbag en ontstekingsmecha-
nisme) evenals de voorstoelen, delen van
de voor- en achterstijlen en de daklijstbe-
kleding nog heet zijn. De airbag zelf kan
ook heet zijn.
ODe voorruit kan barsten.
OHet hybridesysteem wordt uitgezet en de
brandstoftoevoer naar de motor wordt
gestopt. (
→Blz. 80)
OHet remsysteem en de remlichten worden
automatisch aangestuurd. ( →Blz. 300)
ODe interieurverlichting gaat automatisch
branden. ( →Blz. 375)
ODe alarmknipperlichten worden automa-
tisch ingeschakeld. ( →Blz. 442)
OAuto's met eCall: Als een van de volgende
situaties zich voordoet, verstuurt het sys-
teem automatisch een noodoproep
* naar
het eCall-controlecentrum. De locatie van
de auto wordt doorgegeven (zonder dat de
toets SOS hoeft te worden ingedrukt) en
een medewerker zal proberen om met de
inzittenden te praten om de ernst van de
situatie vast te stellen en te bepalen of hulp
nodig is. Als de inzittenden niet in staat zijn
om te communiceren, behandelt de mede-
werker de oproep automatisch als een
noodgeval en schakelt hij of zij de noodza-
kelijke hulpdiensten in. ( →Blz. 63)
• Een airbag is geactiveerd.
• Een gordelspanner is geactiveerd.
• De auto is betrokken bij een ernstige aan- rijding van achteren.
*: In sommige gevallen kan er geen oproep
worden verzonden. ( →Blz. 64)
QVoorwaarden voor activering van de air-
bags (airbags voor)
ODe airbags voor worden geactiveerd als
een bepaalde drempelwaarde wordt over-
schreden (vergelijkbaar met een frontale aanrijding met een snelheid van ongeveer
20 - 30 km/h tegen een muur die niet kan
bewegen of vervormen).
Deze drempelsnelheid kan in de volgende
situaties echter veel hoger liggen:
• Wanneer de auto iets raakt dat kan bewe- gen en/of vervormen, zoals een gepar-
keerde auto of lantaarnpaal
• Wanneer de auto betrokken raakt bij een ongeval waarbij de neus van de auto onder
een vrachtwagen terechtkomt
OAfhankelijk van het type aanrijding worden
mogelijk alleen de gordelspanners geacti-
veerd.
QVoorwaarden voor activering van de air-
bags (side airbags en curtain airbags)
ODe side airbags en curtain airbags worden
geactiveerd als een bepaalde drempel-
waarde wordt overschreden (vergelijkbaar
met ter plaatse van het passagierscompar-
timent aangereden worden met een snel-
heid van ongeveer 20 - 30 km/h door een
ongeveer 1.500 kg wegend voertuig,
komend vanuit een richting die haaks staat
op de positie van de auto).
OBeide curtain airbags worden mogelijk ook
geactiveerd bij een zware aanrijding van
opzij.
OBeide curtain airbags worden mogelijk ook
geactiveerd bij een zware frontale aanrij-
ding.
QOmstandigheden waarbij de airbags
geactiveerd kunnen worden, anders
dan bij een aanrijding
De airbags voor, de side airbags en de cur-
tain airbags kunnen ook geactiveerd worden
bij zware stoten tegen de onderkant van de
auto. Zie de afbeelding voor een aantal voor-
beelden.
ORaken van een stoeprand of een ander
hard voorwerp
OIn of over een diepe kuil rijden
OHard neerkomen
COROLLA-HYBRID(TMMT)_OM_Europe_OM12R51E_1_2201.book Page 37 Monday, October 11, 2021 11:32 AM

681-3. Noodoproep
2. INFORMATIE OVER GEGEVENSVERWERKING
2.1.
Elke verwerking van persoonsgegevens die via het in
het voertuig geïntegreerde op 112 gebaseerde eCall-
systeem zijn verzameld, moet voldoen aan de regelge-
ving met betrekking tot persoonsgegevens zoals vast-
gelegd in richtlijn 95/46/EG en 2002/58/EG, en moet
met name zijn gebaseerd op de noodzaak om de vitale
belangen van personen te beschermen, conform artikel
7(d) van richtlijn 95/46/EG.
O
2.2.
De verwerking van dergelijke gegevens dient strikt
beperkt te blijven tot het doel van het behandelen van
de eCall-noodoproep naar het Europese alarmnummer
112.
O
2.3. Soorten gegevens en hun ontvangers
2.3.1.
Het in het voertuig geïntegreerde op 112 gebaseerde
eCall-systeem kan alleen de volgende gegevens ver-
zamelen en verwerken: voertuigidentificatienummer,
type voertuig (personenauto of lichte bestelwagen),
type brandstof/aandrijving van het voertuig (benzine/
diesel/aardgas/LPG/elektriciteit/waterstof), laatste drie
locaties en rijrichting van het voertuig, logbestand van
de automatische activering v an het systeem inclusief
tijdstip van activering
O
2.3.2.
De ontvangers van de door het in het voertuig geïnte-
greerde op 112 gebaseerde eCall-systeem verwerkte
gegevens zijn de relevante openbare alarmcentrales
die zijn aangewezen door de publieke autoriteiten van
het land waarin deze centrales zijn gevestigd om als
eerste eCall-oproepen naar het Europese alarmnum-
mer 112 te ontvangen en te verwerken.
O
Gebruikersinformatie uitvoering regelgeving, bijlage 1, DEEL 3Conformiteit
COROLLA-HYBRID(TMMT)_OM_Europe_OM12R51E_1_2201.book Page 68 Monday, October 11, 2021 11:32 AM

83
1
1-5. Antidiefstalsysteem
Veiligheid en beveiliging
*: Indien aanwezig
QZaken die gecontroleerd moeten
worden alvorens de auto te ver-
grendelen
Controleer onderstaande zaken om
ongewild activeren van het alarm en
diefstal te voorkomen:
 Er is niemand in de auto.
 De ruiten en het schuifdak (indien
aanwezig) zijn gesloten voordat het
alarm wordt ingeschakeld.
 Er zijn geen waardevolle spullen of
persoonlijke zaken in de auto achter-
gebleven.
QInschakelen
Sluit de portieren, de achterklep en de
motorkap en vergrendel alle portieren
met de instapfunctie (indien aanwezig)
of de afstandsbediening. Na 30 secon-
den wordt het systeem automatisch
ingeschakeld.
Het systeem is ingeschakeld zodra het con-
trolelampje niet meer constant brandt maar
knippert.
QDeactiveren of uitschakelen
Voer een van de onderstaande hande-
lingen uit om het alarm te deactiveren
of uit te schakelen:
 Ontgrendel de portieren of open de
achterklep met de instapfunctie of de
afstandsbediening.
 Starten van het hybridesysteem.
(Het alarm wordt na enkele secon-
den gedeactiveerd of uitgescha-
keld.)
QOnderhoud van het systeem
De auto is voorzien van een onderhoudsvrij
alarmsysteem.
QActiveren van het alarm
Het alarm kan in de volgende situaties geac-
tiveerd worden:
(Door het stopzetten van het alarm wordt het
systeem gedeactiveerd.)
Alarm*
Met licht en geluid worden alarm-
signalen gegeven wanneer er een
inbraakpoging wordt gedetec-
teerd.
Wanneer het alarmsysteem is
ingeschakeld, wordt het alarm
onder de volgende omstandighe-
den geactiveerd:
 Een vergrendeld portier of de ach-
terklep wordt ontgrendeld of
geopend zonder gebruik te maken
van de instapfunctie of de
afstandsbediening. (De portieren
zullen automatisch opnieuw wor-
den vergrendeld.)
 De motorkap is geopend.
 De inbraaksensor signaleert een
beweging in de auto. (indien aan-
wezig)
Inschakelen/uitschakelen/
uitzetten van het alarmsysteem
COROLLA-HYBRID(TMMT)_OM_Europe_OM12R51E_1_2201.book Page 83 Monday, October 11, 2021 11:32 AM
