2022 TOYOTA COROLLA Instructieboekje (in Dutch)

263
4
4-5. Gebruik van de ondersteunende systemen
Rijden

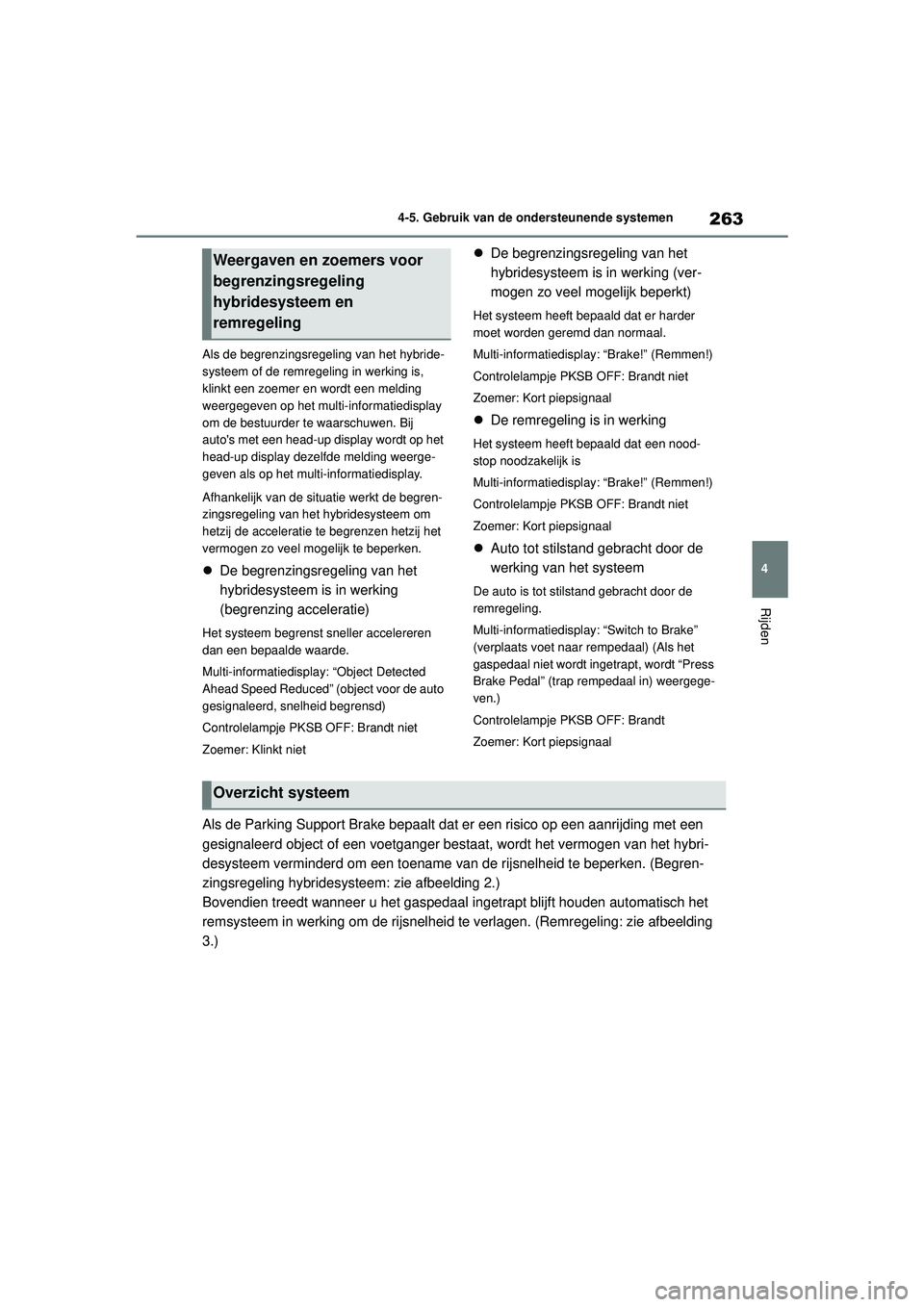

Als de begrenzingsregeling van het hybride-
systeem of de remregeling in werking is,
klinkt een zoemer en wordt een melding
weergegeven op het multi-informatiedisplay
om de bestuurder te waarschuwen. Bij
auto's met een head-up display wordt op het
head-up display dezelfde melding weerge-
geven als op het multi-informatiedisplay.
Afhankelijk van de situatie werkt de begren-
zingsregeling van het hybridesysteem om
hetzij de acceleratie te begrenzen hetzij het
vermogen zo veel mogelijk te beperken.

De begrenzingsregeling van het
hybridesysteem is in werking
(begrenzing acceleratie)
Het systeem begrenst sneller accelereren
dan een bepaalde waarde.
Multi-informatiedisplay: “Object Detected
Ahead Speed Reduced” (object voor de auto
gesignaleerd, snelheid begrensd)
Controlelampje PKSB OFF: Brandt niet
Zoemer: Klinkt niet
De begrenzingsregeling van het
hybridesysteem is in werking (ver-
mogen zo veel mogelijk beperkt)
Het systeem heeft bepaald dat er harder
moet worden geremd dan normaal.
Multi-informatiedisplay: “Brake!” (Remmen!)
Controlelampje PKSB OFF: Brandt niet
Zoemer: Kort piepsignaal
De remregeling is in werking
Het systeem heeft bepaald dat een nood-
stop noodzakelijk is
Multi-informatiedisplay: “Brake!” (Remmen!)
Controlelampje PKSB OFF: Brandt niet
Zoemer: Kort piepsignaal
Auto tot stilstand gebracht door de
werking van het systeem
De auto is tot stilstand gebracht door de
remregeling.
Multi-informatiedisplay: “Switch to Brake”
(verplaats voet naar rempedaal) (Als het
gaspedaal niet wordt ingetrapt, wordt “Press
Brake Pedal” (trap rempedaal in) weergege-
ven.)
Controlelampje PKSB OFF: Brandt
Zoemer: Kort piepsignaal
Als de Parking Support Brake bepaalt dat er een risico op een aanrijding met een
gesignaleerd object of een voetganger bestaat, wordt het vermogen van het hybri-
desysteem verminderd om een toename van de rijsnelheid te beperken. (Begren-
zingsregeling hybridesysteem: zie afbeelding 2.)
Bovendien treedt wanneer u het gaspedaal ingetrapt blijft houden automatisch het
remsysteem in werking om de rijsnelheid te verlagen. (Remregeling: zie afbeelding
3.)
Weergaven en zoemers voor
begrenzingsregeling
hybridesysteem en
remregeling
Overzicht systeem
COROLLA-HYBRID(TMMT)_OM_Europe_OM12R51E_1_2201.book Page 263 Monday, October 11, 2021 11:32 AM

2644-5. Gebruik van de ondersteunende systemen

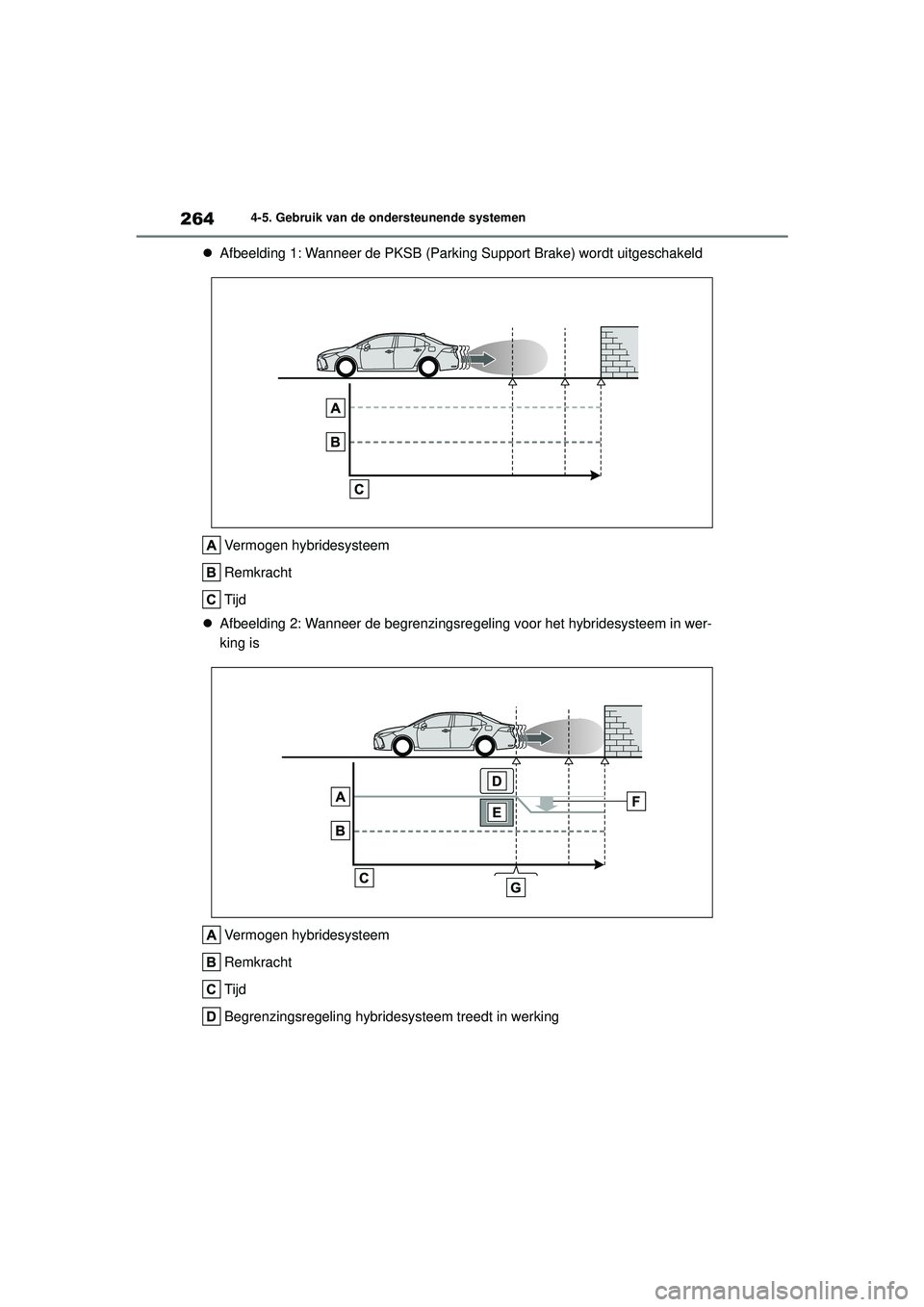

Afbeelding 1: Wanneer de PKSB (Parking Su pport Brake) wordt uitgeschakeld
Vermogen hybridesysteem
Remkracht
Tijd
 Afbeelding 2: Wanneer de begrenzingsre geling voor het hybridesysteem in wer-
king is
Vermogen hybridesysteem
Remkracht
Tijd
Begrenzingsregeling hybride systeem treedt in werking
COROLLA-HYBRID(TMMT)_OM_Europe_OM12R51E_1_2201.book Page 264 Monday, October 11, 2021 11:32 AM

265
4
4-5. Gebruik van de ondersteunende systemen
Rijden
Systeem bepaalt dat de kans op een aanrijding met een gesignaleerd object
groot is
Vermogen hybridesysteem gereduceerd
Voorbeeld: multi-informatiedisp
lay: “Brake!” (Remmen!)

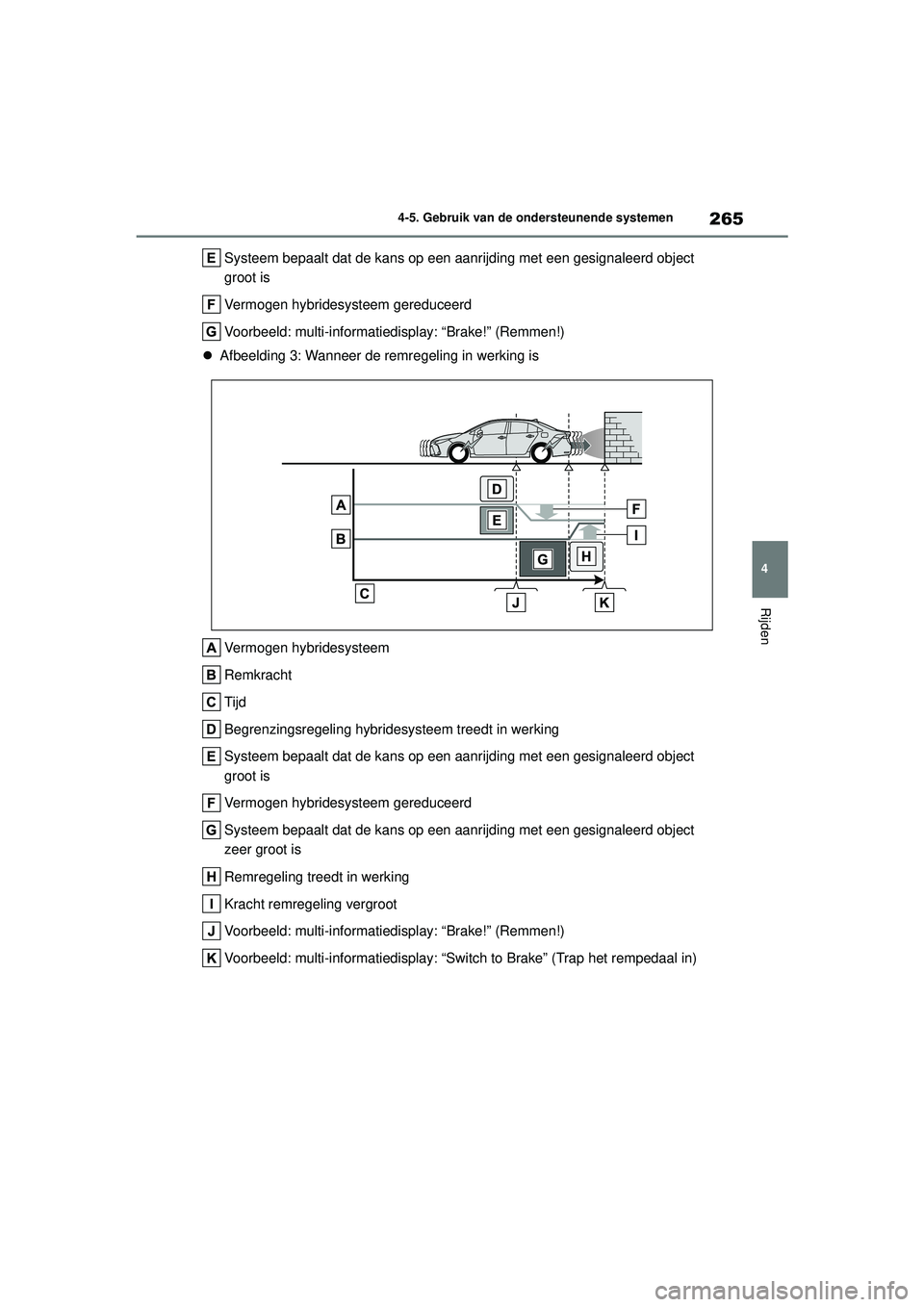

 Afbeelding 3: Wanneer de remregeling in werking is
Vermogen hybridesysteem
Remkracht
Tijd
Begrenzingsregeling hybride systeem treedt in werking
Systeem bepaalt dat de kans op een aanrijding met een gesignaleerd object
groot is
Vermogen hybridesysteem gereduceerd
Systeem bepaalt dat de kans op een aanrijding met een gesignaleerd object
zeer groot is
Remregeling treedt in werking
Kracht remregeling vergroot
Voorbeeld: multi-informatiedisp lay: “Brake!” (Remmen!)
Voorbeeld: multi-informatiedi splay: “Switch to Brake” (Trap het rempedaal in)
COROLLA-HYBRID(TMMT)_OM_Europe_OM12R51E_1_2201.book Page 265 Monday, October 11, 2021 11:32 AM

2664-5. Gebruik van de ondersteunende systemen
QAls de Parking Support Brake in wer-
king is getreden
Als de auto is stilgezet door de werking van
de Parking Support Brake, wordt de Parking
Support Brake uitgeschakeld en gaat het
controlelampje PKSB OFF branden. Als de
Parking Support Brake onnodig in werking
treedt, kan de remregeling worden geannu-
leerd door het rempedaal in te trappen of
door ongeveer 2 seconden te wachten totdat
deze automatisch wordt geannuleerd. Vervol-
gens kunt u verder rijden door het gaspedaal
in te trappen.
QOpnieuw inschakelen van de Parking
Support Brake
Wanneer de Parking Support Brake is uitge-
schakeld door de werking ervan, kunt u zelf
het systeem weer inschakelen ( →Blz. 262) of
het contact UIT en vervolgens weer AAN zet-
ten. Het systeem wordt automatisch weer
ingeschakeld als het obstakel zich niet langer
in de rijrichting van de auto bevindt of als de
auto van rijrichting verandert (bijvoorbeeld
achteruit in plaats van vooruit of andersom).
QWanneer “Parking Support Brake
Unavailable” (Parking Support Brake
niet beschikbaar) op het multi-informa-
tiedisplay wordt weergegeven en het
controlelampje PKSB OFF knippert
Als de auto is stilgezet door de werking van
de Parking Support Brake, wordt de Parking
Support Brake uitgeschakeld en gaat het
controlelampje PKSB OFF branden.
OMogelijk is een van de sensoren bedekt
met bijvoorbeeld ijs, sneeuw of vuil. Verwij-
der dit van de sensor om te zorgen dat het
systeem weer normaal werkt.
Ook wordt er bij lage temperaturen moge-
lijk een waarschuwingsmelding weergege-
ven doordat zich ijs vormt op een sensor
en een sensor daardoor mogelijk geen
obstakels signaleert. Zodra het ijs smelt,
zal het systeem weer normaal werken.
OWanneer deze melding wordt weergege-
ven is een sensor op de voor- of achter-
bumper mogelijk vuil. Reinig de sensoren
en het omliggende gebied op de bumpers.
OAls deze melding na het schoonmaken van
de sensor nog steeds wordt weergegeven
of wordt weergegeven ondanks dat de
sensor schoon is, laat uw auto dan contro-
leren door een erkende Toyota-dealer of
hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste
deskundige.
QAls een accuklem is losgenomen en
weer is aangesloten
Het systeem moet worden geïnitialiseerd.
Rijd om het systeem te initialiseren gedu-
rende ten minste 5 seconden recht vooruit
met een snelheid van ongeveer 35 km/h of
hoger. Draai daarnaast, bij auto's met Par-
king Support Brake-functi e, als de auto stil-
staat, het stuurwiel geheel naar links en ver-
volgens geheel naar rechts.
COROLLA-HYBRID(TMMT)_OM_Europe_OM12R51E_1_2201.book Page 266 Monday, October 11, 2021 11:32 AM

267
4
4-5. Gebruik van de ondersteunende systemen
Rijden
*: Indien aanwezig
Deze functie werkt in situaties zoals hi
eronder aangegeven wanneer in de rijrichting
van de auto een object wordt gesignaleerd.
QEr wordt langzaam gereden en het rempedaal wordt niet of te laat ingetrapt
Parking Suppor t Brake-functie (voor stilstaande objecten)*
Als de sensoren een stilstaand object, zoals een muur, signaleren in de rij-
richting van de auto en het systeem oordeelt dat zich een aanrijding voor
kan doen doordat de auto plotseling naar voren beweegt doordat het gaspe-
daal per ongeluk wordt ingetrapt, wanneer de auto de verkeerde kant op rijdt
doordat de verkeerde schakelstand wordt geselecteerd of tijdens het parke-
ren of het rijden met een lage snelheid, werkt het systeem om de gevolgen
van een aanrijding met het gesignaleerde stilstaande object zo veel mogelijk
te beperken.
Voorbeelden van het in werking treden van de functie
COROLLA-HYBRID(TMMT)_OM_Europe_OM12R51E_1_2201.book Page 267 Monday, October 11, 2021 11:32 AM

2684-5. Gebruik van de ondersteunende systemen

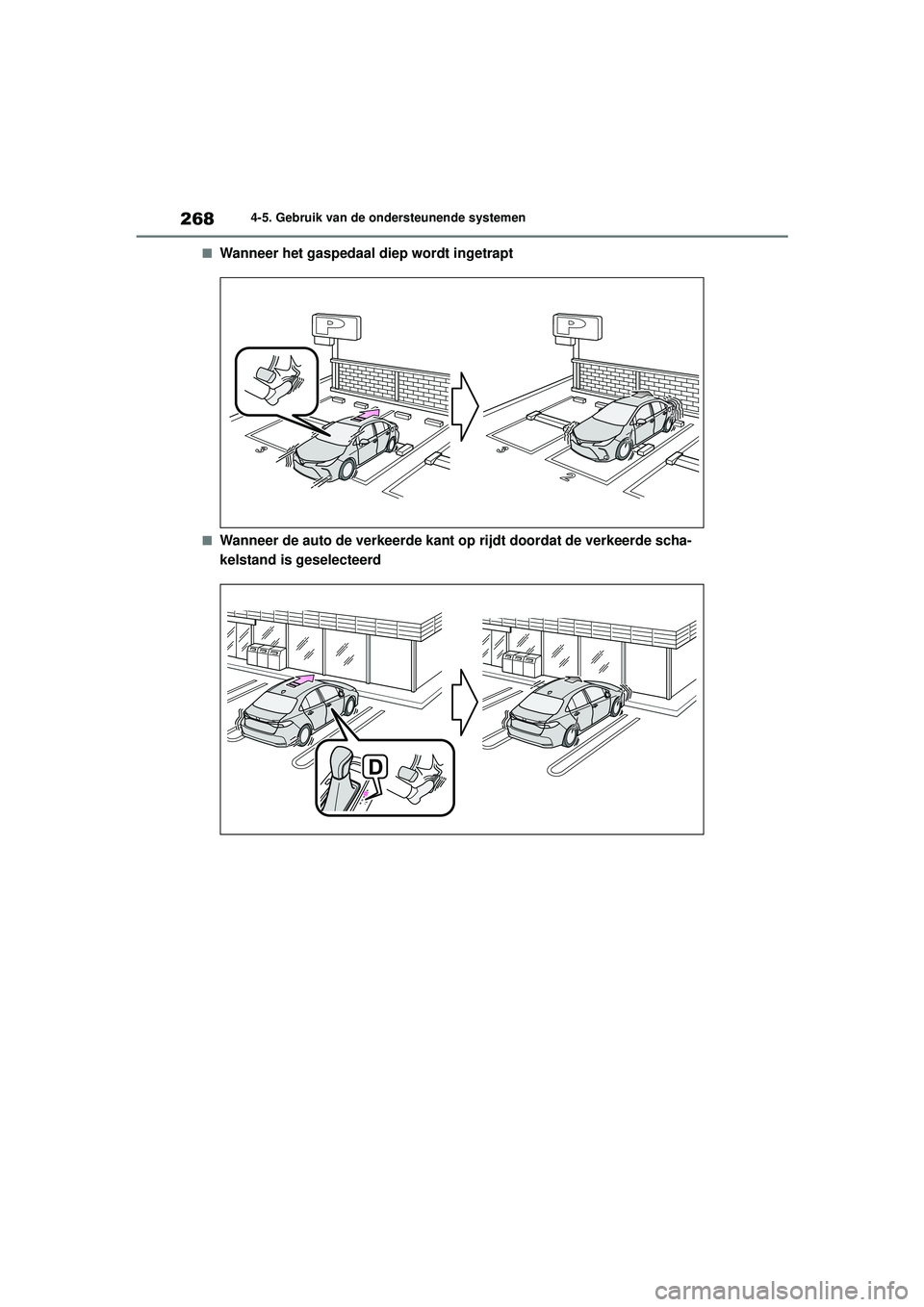

QWanneer het gaspedaal diep wordt ingetrapt
QWanneer de auto de verkeerde kant op rijdt doordat de verkeerde scha-
kelstand is geselecteerd
COROLLA-HYBRID(TMMT)_OM_Europe_OM12R51E_1_2201.book Page 268 Monday, October 11, 2021 11:32 AM

269
4
4-5. Gebruik van de ondersteunende systemen
Rijden
→Blz. 247
QVoorwaarden voor werking van de Par-
king Support Brake-functie (voor stil-
staande objecten)
De functie werkt als het controlelampje PKSB
OFF niet brandt of knippert ( →Blz. 89, 91) en
aan alle onderstaande voorwaarden wordt
voldaan:
OBegrenzingsregeli ng hybridesysteem
• De Parking Support Brake is ingeschakeld.
• De rijsnelheid is ongeveer 15 km/h of lager.
• Er bevindt zich een stilstaand object in de rijrichting van de auto, op een afstand van
ongeveer 2 tot 4 m.
• De Parking Support Brake stelt vast dat er harder dan normaal moet worden geremd
om een aanrijding te voorkomen.
ORemregeling
• De begrenzingsregeling van het hybride- systeem is in werking.
• De Parking Support Brake stelt vast dat er onmiddellijk moet worden geremd om een
aanrijding te voorkomen.
QVoorwaarden voor het stoppen van de
werking van de Parking Support Brake-
functie (voor stilstaande objecten)
De werking van de functie stopt als aan één
van de volgende voorwaarden wordt voldaan:
OBegrenzingsregeling hybridesysteem
• De Parking Support Brake is uitgescha- keld.
• Het systeem stelt vast dat de aanrijding voorkomen kan worden met normaal rem-
men.
• Het statische object bevindt zich niet lan-
ger op een afstand van ongeveer 2 tot 4 m
van de auto in de rijrichting van de auto.
ORemregeling
• De Parking Support Brake is uitgescha- keld.
• Er zijn ongeveer 2 seconden verstreken nadat de auto door de remregeling tot stil-
stand is gebracht.
• Het rempedaal wordt ingetrapt nadat de auto tot stilstand is gebracht door de rem-
regeling.
• Het statische object bevindt zich niet lan- ger op een afstand van ongeveer 2 tot 4 m
van de auto in de rijrichting van de auto.
QDetectiebereik van de Parking Support
Brake-functie (voor stilstaande objec-
ten)
Het detectiebereik van de Parking Support
Brake-functie (voor stilstaande objecten) ver-
schilt van dat van de Toyota Parking Assist-
sensor. ( →Blz. 252) Daardoor wordt de Par-
king Support Brake-functie (voor stilstaande
objecten) mogelijk niet geactiveerd, ook al
signaleert de Toyota Parking Assist-sensor
een obstakel en wordt er een waarschuwing
gegeven.
QSituaties waarin het systeem mogelijk
niet goed werkt
→ Blz. 250
QSituaties waarin het systeem mogelijk
werkt, zelfs als er geen kans op een
aanrijding is
→ Blz. 251
Soorten sensoren
WAARSCHUWING
QErvoor zorgen dat het systeem goed
werkt
→ Blz. 249
QAls de Parking Support Brake-functie
(voor stilstaande objecten) onnodig
wordt geactiveerd, bijvoorbeeld op
een spoorwegovergang
→ Blz. 266
QOpmerkingen bij het wassen van de
auto
→ Blz. 249
COROLLA-HYBRID(TMMT)_OM_Europe_OM12R51E_1_2201.book Page 269 Monday, October 11, 2021 11:32 AM

2704-5. Gebruik van de ondersteunende systemen
*: Indien aanwezig
Deze functie treedt in werking in situaties zoals hieronder aangegeven wanneer in
de rijrichting van de auto een auto wordt gesignaleerd.
QBij het achteruitrijden nadert een auto en het rempedaal wordt niet of te laat
ingetrapt
Parking Suppor t Brake-functie (voor voer tuigen die
achterlangs rijden)*
Als een radarsensor achter een auto signaleert die van rechts of links achter
nadert en het systeem bepaalt dat de kans op een aanrijding groot is, acti-
veert deze functie de remmen om de kans op een aanrijding met de nade-
rende auto te verkleinen.
Voorbeelden van het in werking treden van de functie
