.2-1. Instrumentenpaneel
Waarschuwingslampjes en controlelampjes ................. 88
Meters en tellers (4,2 inch display) .................... 93
Meters en tellers (7 inch display) ....................... 96
Multi-informatiedisplay ........... 101
Head-up display..................... 110
Energiemonitor/ verbruiksscherm . .................114
COROLLA-HYBRID(TMMT)_OM_Europe_OM12R51E_1_2201.book Page 87 Monday, October 11, 2021 11:32 AM

882-1. Instrumentenpaneel
2-1.Instrumentenpaneel
Om de functie van alle lampjes uit te leggen, zijn in de volgende afbeelding alle
waarschuwingslampjes en controlelampjes brandend afgebeeld.
4,2 inch display
7 inch display (wanneer de analoge snelheidsmeter wordt weergegeven)
Waarschuwingslampjes en controlelampjes
De waarschuwingslampjes en controlelampjes op het instrumentenpaneel,
het middenpaneel en de buitenspiegels informeren de bestuurder over de
status van de diverse systemen van de auto.
Waarschuwingslampjes en controlelampjes die op het
instrumentenpaneel worden weergegeven
COROLLA-HYBRID(TMMT)_OM_Europe_OM12R51E_1_2201.book Page 88 Monday, October 11, 2021 11:32 AM

89
2
2-1. Instrumentenpaneel
Voertuigstatusinformatie en controlelampjes

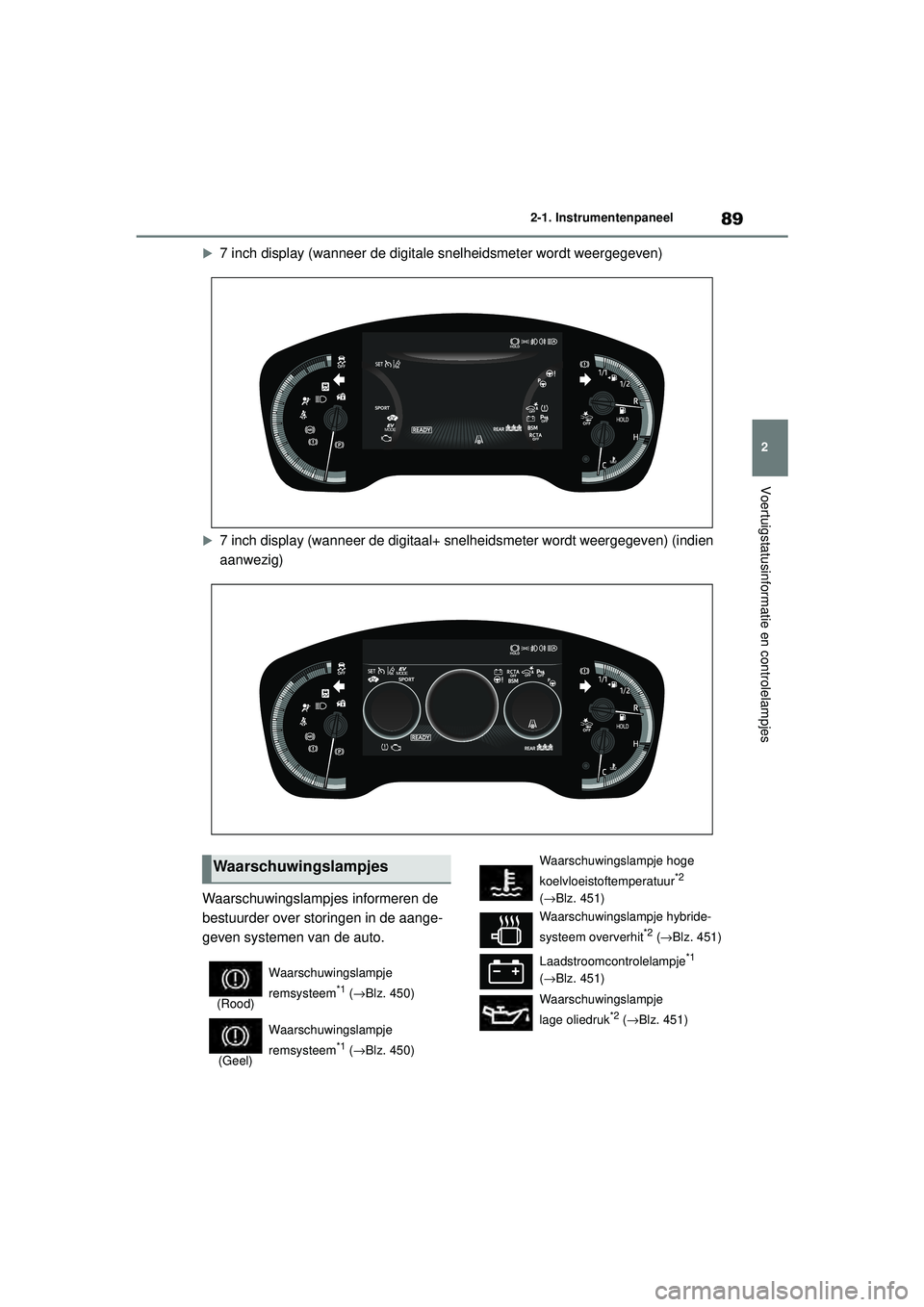

7 inch display (wanneer de digitale snelheidsmeter wordt weergegeven)
7 inch display (wanneer de digitaal+ sn
elheidsmeter wordt weergegeven) (indien
aanwezig)
Waarschuwingslampjes informeren de
bestuurder over storingen in de aange-
geven systemen van de auto.
Waarschuwingslampjes
(Rood) Waarschuwingslampje
remsysteem*1 (
→ Blz. 450)
(Geel) Waarschuwingslampje
remsysteem
*1 (
→ Blz. 450)
Waarschuwingslampje hoge
koelvloeistoftemperatuur*2
( → Blz. 451)
Waarschuwingslampje hybride-
systeem oververhit
*2 ( → Blz. 451)
Laadstroomcontrolelampje
*1
( → Blz. 451)
Waarschuwingslampje
lage oliedruk
*2 ( → Blz. 451)
COROLLA-HYBRID(TMMT)_OM_Europe_OM12R51E_1_2201.book Page 89 Monday, October 11, 2021 11:32 AM

902-1. Instrumentenpaneel
*1: Deze lampjes gaan branden als het con-tact AAN wordt gezet om aan te geven
dat er een systeemcontrole wordt uitge-
voerd. Ze doven nadat het hybridesys-
teem is gestart of nadat er enkele secon-
den verstreken zijn. Er kan een storing in
een systeem aanwezig zijn als een
lampje niet gaat branden of niet uitgaat.
Laat de auto nakijken door een erkende
Toyota-dealer of hersteller/reparateur of
een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige.
*2: Dit lampje brandt op het multi-informatie-display.
Motorcontrolelampje
*1
( → Blz. 452)
Waarschuwingslampje SRS
*1
( → Blz. 452)
Waarschuwingslampje ABS
*1
( → Blz. 452)
Waarschuwingslampje
Brake Override-systeem/
waarschuwingslampje
wegrijregeling
*2 ( → Blz. 453)
(Rood) Waarschuwingslampje
elektrische stuurbekrachtiging
*1
( → Blz. 453)
(Geel) Waarschuwingslampje
elektrische stuurbekrachtiging
*1
( → Blz. 453)
Waarschuwingslampje laag
brandstofniveau ( →Blz. 453)
Controlelampje bestuurders- en
voorpassagiersgordel
( → Blz. 454)
Controlelampjes achter-
passagiersgordels (indien
aanwezig) ( →Blz. 454)
Waarschuwingslampje lage
bandenspanning
*1 ( → Blz. 455)
(Oranje) Controlelampje LTA
(indien aanwezig) (
→Blz. 455)
(Knippert) Controlelampje Toyota Parking
Assist-sensor OFF
*1
(indien aanwezig) ( →Blz. 455)
(Knippert) Controlelampje RCTA OFF
*1
(indien aanwezig) ( →Blz. 456)
(Knippert) Controlelampje PKSB OFF
*1
(indien aanwezig) ( →Blz. 456)
(Knippert of brandt) Waarschuwingslampje PCS
*1
(indien aanwezig) ( →Blz. 457)
Controlelampje
Traction Control*1 (→ Blz. 457)
(Knippert) Waarschuwingslampje
parkeerrem (
→Blz. 457)
(Knippert) Controlelampje Brake Hold-
systeem in werking
*1
( → Blz. 458)
WAARSCHUWING
QAls een waarschuwingslampje van
een veiligheidssysteem niet gaat
branden
Als een lampje van een veiligheidssys-
teem zoals het ABS of het waarschu-
wingslampje SRS niet gaan branden als u
het hybridesysteem start, kan dat beteke-
nen dat deze systemen niet beschikbaar
zijn om u te beschermen bij een ongeval,
wat tot dodelijk of ernstig letsel kan leiden.
Laat, als dit gebeurt, de auto onmiddellijk
nakijken door een erkende Toyota-dealer
of hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste
deskundige.
COROLLA-HYBRID(TMMT)_OM_Europe_OM12R51E_1_2201.book Page 90 Monday, October 11, 2021 11:32 AM

91
2
2-1. Instrumentenpaneel
Voertuigstatusinformatie en controlelampjes
De controlelampjes informeren de
bestuurder over de bedrijfsstatus van
de verschillende systemen van de auto.
Controlelampjes
Controlelampje richtingaanwij-
zers (
→Blz. 174)
Controlelampje achterlicht
( → Blz. 180)
Controlelampje grootlicht
( → Blz. 181)
Controlelampje Automatic
High Beam-systeem (indien
aanwezig) ( →Blz. 183)
Controlelampje mistlampen voor
(indien aanwezig) ( →Blz. 185)
Controlelampje mistachterlicht
( → Blz. 185)
Waarschuwingslampje PCS
*1, 2
(indien aanwezig) ( →Blz. 207)
Controlelampje cruise control
(indien aanwezig)
( → Blz. 222, 233)
Controlelampje Dynamic Radar
Cruise Control (indien aanwezig)
( → Blz. 222)
Controlelampje cruise control
SET (indien aanwezig)
( → Blz. 222, 233)
*3
Controlelampje LTA
(indien aanwezig) ( →Blz. 218)
BSM-indicatoren in de buiten-
spiegels
*1, 4 (indien aanwezig)
( → Blz. 243)
Controlelampje BSM
(indien aanwezig) ( →Blz. 243)
Controlelampje Toyota Parking
Assist-sensor OFF
*1, 2
(indien aanwezig) ( →Blz. 248)
Controlelampje RCTA OFF
*1, 2
(indien aanwezig) ( →Blz. 256)
Controlelampje PKSB OFF*1, 2
(indien aanwezig) ( →Blz. 262)
Controlelampje snelheids-
begrenzer (indien aanwezig)
( → Blz. 236)
Controlelampje S-IPA
*1
(indien aanwezig) ( →Blz. 271)
(Knippert) Controlelampje Traction
Control
*1 (
→ Blz. 301)
Controlelampje VSC OFF
*1, 2
( → Blz. 301)
Controlelampje Smart entry-
systeem met startknop
*5
( → Blz. 165)
Controlelampje READY
( → Blz. 165)
Controlelampje EV MODE
( → Blz. 169)
Waarschuwingslampje
parkeerrem ( →Blz. 175)
Controlelampje stand-bystand
Brake Hold-systeem
*1
( → Blz. 178)
Controlelampje Brake Hold-
systeem in werking
*1
( → Blz. 178)
EV-controlelampje ( →Blz. 74)
Controlelampje lage buitentem-
peratuur
*6 ( → Blz. 93, 96)
Controlelampje antidiefstal-
systeem ( →Blz. 81, 83)
Controlelampje PASSEN-
GER AIR BAG
*1, 7
( → Blz. 44)
Controlelampje ECO-rijmodus
( → Blz. 298)
Controlelampje SPORT-modus
( → Blz. 298)
COROLLA-HYBRID(TMMT)_OM_Europe_OM12R51E_1_2201.book Page 91 Monday, October 11, 2021 11:32 AM

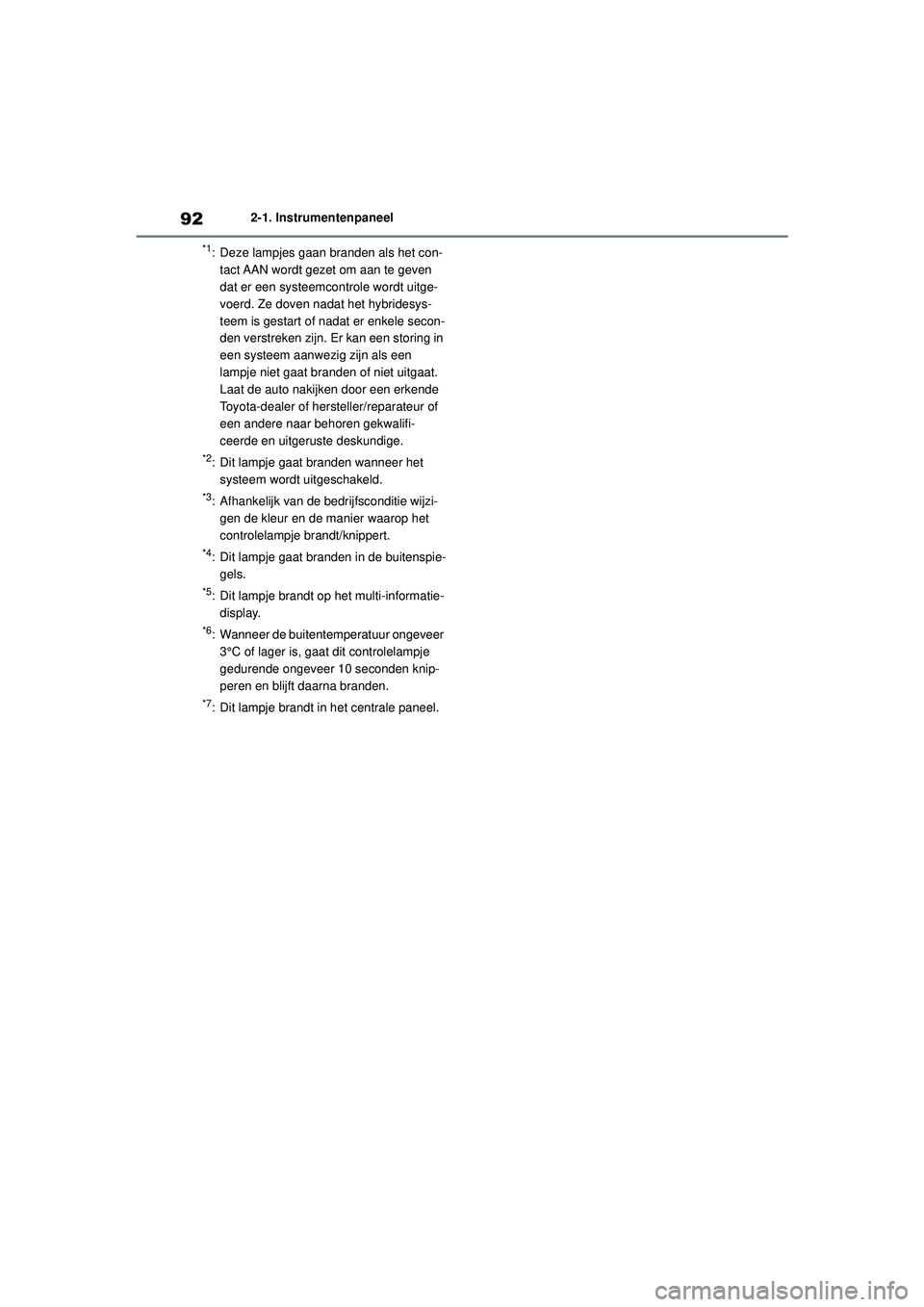

922-1. Instrumentenpaneel
*1: Deze lampjes gaan branden als het con-tact AAN wordt gezet om aan te geven
dat er een systeemcontrole wordt uitge-
voerd. Ze doven nadat het hybridesys-
teem is gestart of nadat er enkele secon-
den verstreken zijn. Er kan een storing in
een systeem aanwezig zijn als een
lampje niet gaat branden of niet uitgaat.
Laat de auto nakijken door een erkende
Toyota-dealer of hersteller/reparateur of
een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige.
*2: Dit lampje gaat branden wanneer het systeem wordt uitgeschakeld.
*3: Afhankelijk van de bedr ijfsconditie wijzi-
gen de kleur en de manier waarop het
controlelampje brandt/knippert.
*4: Dit lampje gaat branden in de buitenspie- gels.
*5: Dit lampje brandt op het multi-informatie-
display.
*6: Wanneer de buitentemperatuur ongeveer 3°C of lager is, gaat dit controlelampje
gedurende ongeveer 10 seconden knip-
peren en blijft daarna branden.
*7: Dit lampje brandt in het centrale paneel.
COROLLA-HYBRID(TMMT)_OM_Europe_OM12R51E_1_2201.book Page 92 Monday, October 11, 2021 11:32 AM

93
2
2-1. Instrumentenpaneel
Voertuigstatusinformatie en controlelampjes

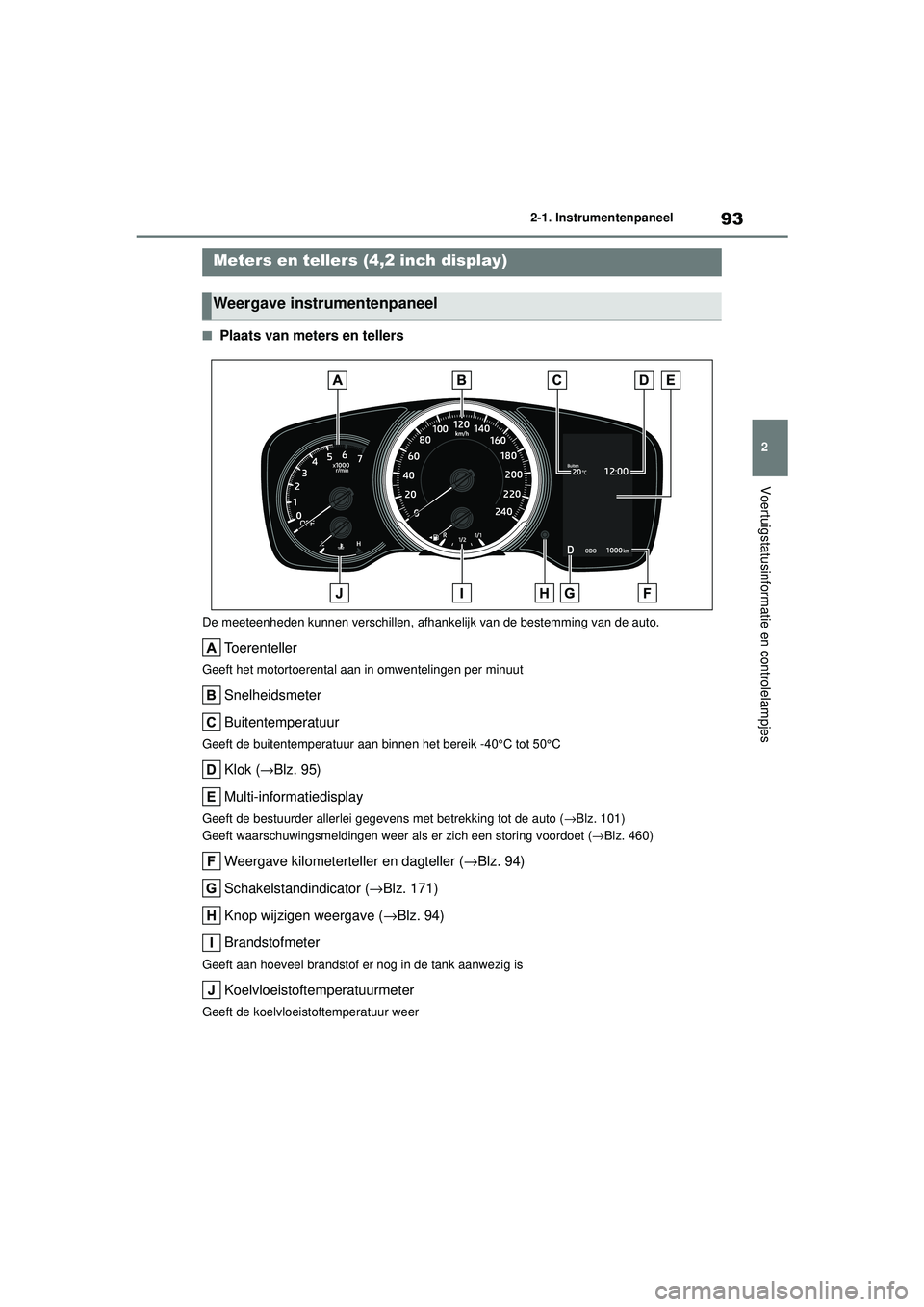

QPlaats van meters en tellers
De meeteenheden kunnen verschillen, afhank
elijk van de bestemming van de auto.
Toerenteller
Geeft het motortoerental aan in omwentelingen per minuut
Snelheidsmeter
Buitentemperatuur
Geeft de buitentemperatuur aan binnen het bereik -40°C tot 50°C
Klok (→Blz. 95)
Multi-informatiedisplay
Geeft de bestuurder allerlei gegev ens met betrekking tot de auto (→Blz. 101)
Geeft waarschuwingsmeldingen weer al s er zich een storing voordoet (→Blz. 460)
Weergave kilometerteller en dagteller ( →Blz. 94)
Schakelstandindicator (→ Blz. 171)
Knop wijzigen weergave ( →Blz. 94)
Brandstofmeter
Geeft aan hoeveel brandstof er nog in de tank aanwezig is
Koelvloeistoftemperatuurmeter
Geeft de koelvloeistoftemperatuur weer
Meters en tellers (4,2 inch display)
Weergave instrumentenpaneel
COROLLA-HYBRID(TMMT)_OM_Europe_OM12R51E_1_2201.book Page 93 Monday, October 11, 2021 11:32 AM

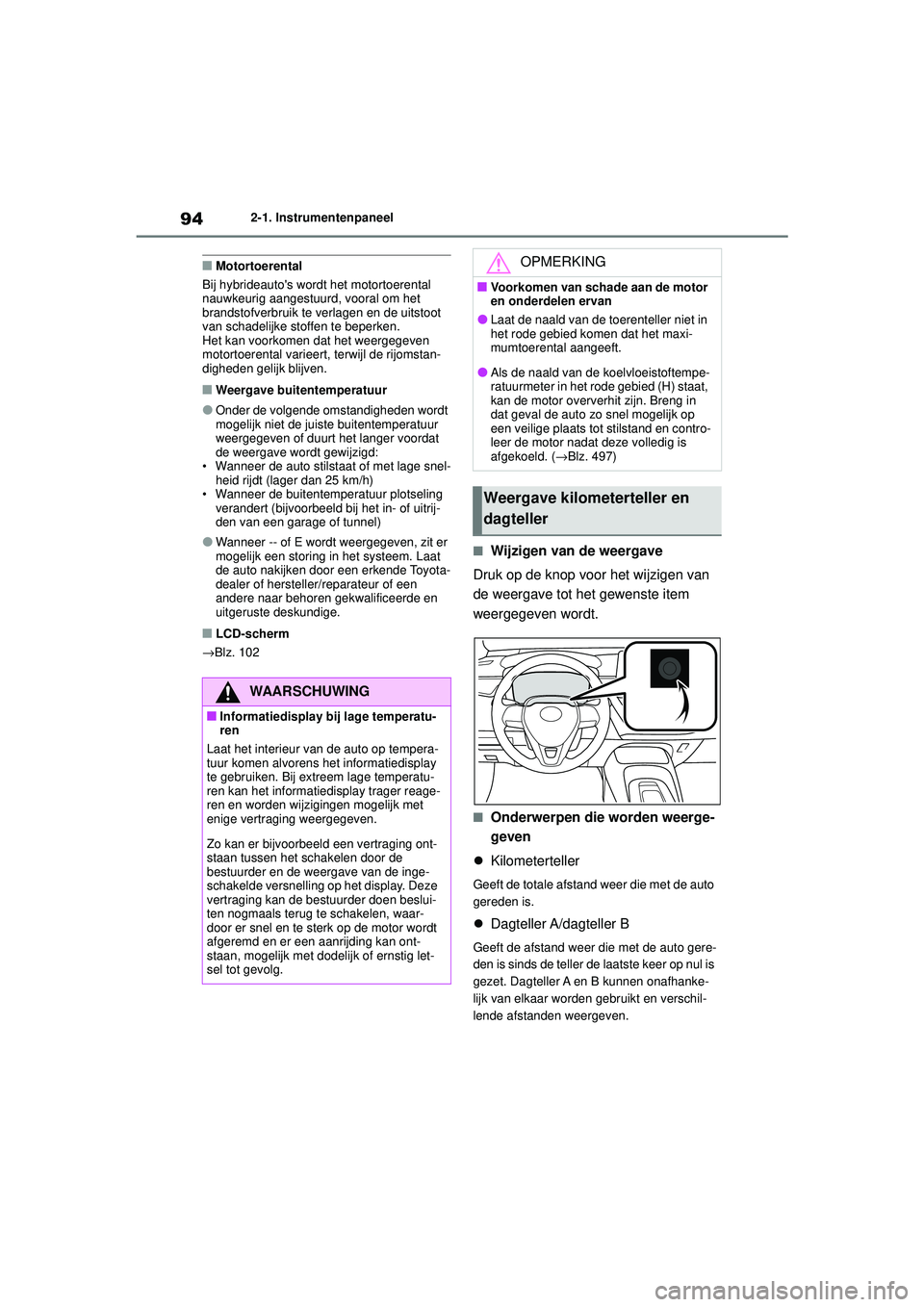

942-1. Instrumentenpaneel
QMotortoerental
Bij hybrideauto's wordt het motortoerental
nauwkeurig aangestuurd, vooral om het
brandstofverbruik te verlagen en de uitstoot
van schadelijke stoffen te beperken.
Het kan voorkomen dat het weergegeven
motortoerental varieert, terwijl de rijomstan-
digheden gelijk blijven.
QWeergave buitentemperatuur
OOnder de volgende omstandigheden wordt
mogelijk niet de juiste buitentemperatuur
weergegeven of duurt het langer voordat
de weergave wordt gewijzigd:
• Wanneer de auto stilstaat of met lage snel- heid rijdt (lager dan 25 km/h)
• Wanneer de buitentemperatuur plotseling verandert (bijvoorbeeld bij het in- of uitrij-
den van een garage of tunnel)
OWanneer -- of E wordt weergegeven, zit er
mogelijk een storing in het systeem. Laat
de auto nakijken door een erkende Toyota-
dealer of hersteller/reparateur of een
andere naar behoren gekwalificeerde en
uitgeruste deskundige.
QLCD-scherm
→ Blz. 102
QWijzigen van de weergave
Druk op de knop voor het wijzigen van
de weergave tot het gewenste item
weergegeven wordt.
QOnderwerpen die worden weerge-
geven
 Kilometerteller
Geeft de totale afstand weer die met de auto
gereden is.
Dagteller A/dagteller B
Geeft de afstand weer die met de auto gere-
den is sinds de teller de laatste keer op nul is
gezet. Dagteller A en B kunnen onafhanke-
lijk van elkaar worden gebruikt en verschil-
lende afstanden weergeven.
WAARSCHUWING
QInformatiedisplay bij lage temperatu-
ren
Laat het interieur van de auto op tempera-
tuur komen alvorens het informatiedisplay
te gebruiken. Bij extreem lage temperatu-
ren kan het informatiedisplay trager reage-
ren en worden wijzigingen mogelijk met
enige vertraging weergegeven.
Zo kan er bijvoorbeeld een vertraging ont-
staan tussen het schakelen door de
bestuurder en de weergave van de inge-
schakelde versnelling op het display. Deze
vertraging kan de bestuurder doen beslui-
ten nogmaals terug te schakelen, waar-
door er snel en te sterk op de motor wordt
afgeremd en er een aanrijding kan ont-
staan, mogelijk met dodel ijk of ernstig let-
sel tot gevolg.
OPMERKING
QVoorkomen van schade aan de motor
en onderdelen ervan
OLaat de naald van de toerenteller niet in
het rode gebied komen dat het maxi-
mumtoerental aangeeft.
OAls de naald van de koelvloeistoftempe-
ratuurmeter in het rode gebied (H) staat,
kan de motor oververhit zijn. Breng in
dat geval de auto zo snel mogelijk op
een veilige plaats tot stilstand en contro-
leer de motor nadat deze volledig is
afgekoeld. ( →Blz. 497)
Weergave kilometerteller en
dagteller
COROLLA-HYBRID(TMMT)_OM_Europe_OM12R51E_1_2201.book Page 94 Monday, October 11, 2021 11:32 AM
