2022 TOYOTA COROLLA air filter

4INHOUDSOPGAVE
5-6. Gebruik van Bluetooth®-
apparaten
Bluetooth
®-audio/telefoon ........ 335
Gebruik van de toetsen op het stuurwiel ..................... 340
Registreren van een
Bluetooth
®-apparaat .............. 340
5-7. Menu SETUP (instellingen) Gebruik van het menu SETUP (instellingen) (“Bluetooth”-
menu) .................................... 341
Gebruik van het menu SETUP (instellingen) (menu TEL) ...... 343
5-8. Bluetooth
®-audio
Bedienen van een draagbare
speler met Bluetooth
®........... 348
5-9. Bluetooth
®-telefoon
Bellen ....................................... 350
Een telefoongesprek ontvangen .............................. 351
Voeren van een telefoongesprek ..................... 351
5-10. Bluetooth
®
Bluetooth®................................ 353
6-1. Gebruik van de airconditioning en de achterruitverwarming
Automatische airconditioning ... 366
Stuurwielverwarming/ stoelverwarming .................... 372
6-2. Gebruik van de interieurverlichting
Overzicht interieurverlichting.... 3746-3. Gebruik van de
opbergmogelijkheden
Overzicht van opbergmogelijkheden ............ 376
Voorzieningen bagageruimte ... 379
6-4. Overige voorzieningen in het interieur
Overige voorzieningen in het interieur ........................ 381
7-1. Onderhoud en verzorging Reinigen en beschermen van het exterieur van uw auto ...... 390
Reinigen en beschermen van het interieur van uw auto ....... 392
7-2. Onderhoud Onderhoud en reparatie ........... 395
7-3. Zelf uit te voeren onderhoud Voorzorgsmaatregelen bij zelf uit te voeren onderhoud ......... 397
Motorkap .................................. 399
Plaatsen van een garagekrik.... 400
Motorruimte .............................. 401
Banden ..................................... 408
Bandenspanning ...................... 422
Velgen ...................................... 423
Interieurfilter ............................. 425
Schoonmaken van de ventilatieopening en het filter
van het batterijpakket
(tractiebatterij) ........................ 426
Batterij elektronische sleutel .... 430
Controleren en vervangen van zekeringen ...................... 432
Lampen .................................... 435
6Voorzieningen in het interieur
7Onderhoud en verzorging
COROLLA-HYBRID(TMMT)_OM_Europe_OM12R51E_1_2201.book Page 4 Monday, October 11, 2021 11:32 AM

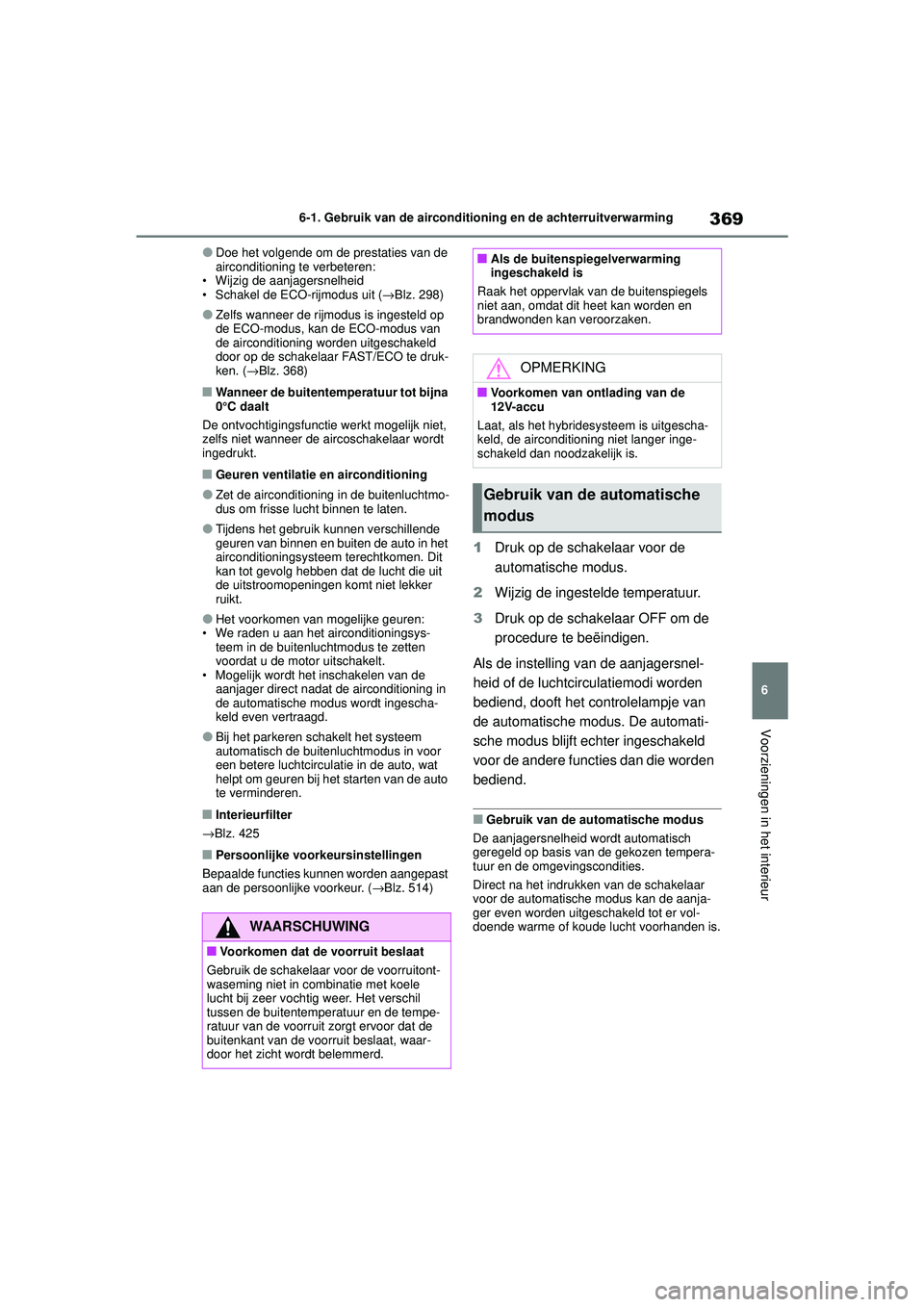

369
6
6-1. Gebruik van de airconditioning en de achterruitverwarming
Voorzieningen in het interieur
ODoe het volgende om de prestaties van de
airconditioning te verbeteren:
• Wijzig de aanjagersnelheid
• Schakel de ECO-rijmodus uit ( →Blz. 298)
OZelfs wanneer de rijmodus is ingesteld op
de ECO-modus, kan de ECO-modus van
de airconditioning worden uitgeschakeld
door op de schakelaar FAST/ECO te druk-
ken. ( →Blz. 368)
QWanneer de buitentemperatuur tot bijna
0°C daalt
De ontvochtigingsfuncti e werkt mogelijk niet,
zelfs niet wanneer de aircoschakelaar wordt
ingedrukt.
QGeuren ventilatie en airconditioning
OZet de airconditioning in de buitenluchtmo-
dus om frisse lucht binnen te laten.
OTijdens het gebruik kunnen verschillende
geuren van binnen en buiten de auto in het
airconditioningsysteem terechtkomen. Dit
kan tot gevolg hebben dat de lucht die uit
de uitstroomopeningen komt niet lekker
ruikt.
OHet voorkomen van mogelijke geuren:
• We raden u aan het airconditioningsys- teem in de buitenluchtmodus te zetten
voordat u de motor uitschakelt.
• Mogelijk wordt het inschakelen van de aanjager direct nadat de airconditioning in
de automatische modus wordt ingescha-
keld even vertraagd.
OBij het parkeren schakelt het systeem
automatisch de buitenluchtmodus in voor
een betere luchtcirculatie in de auto, wat
helpt om geuren bij het starten van de auto
te verminderen.
QInterieurfilter
→ Blz. 425
QPersoonlijke voorkeursinstellingen
Bepaalde functies kunnen worden aangepast
aan de persoonlijke voorkeur. ( →Blz. 514)
1 Druk op de schakelaar voor de
automatische modus.
2 Wijzig de ingestelde temperatuur.
3 Druk op de schakelaar OFF om de
procedure te beëindigen.
Als de instelling van de aanjagersnel-
heid of de luchtcirculatiemodi worden
bediend, dooft het controlelampje van
de automatische modus. De automati-
sche modus blijft echter ingeschakeld
voor de andere functies dan die worden
bediend.
QGebruik van de automatische modus
De aanjagersnelheid wordt automatisch
geregeld op basis van de gekozen tempera-
tuur en de omgevingscondities.
Direct na het indrukken van de schakelaar
voor de automatische modus kan de aanja-
ger even worden uitgeschakeld tot er vol-
doende warme of koude lucht voorhanden is.
WAARSCHUWING
QVoorkomen dat de voorruit beslaat
Gebruik de schakelaar voor de voorruitont-
waseming niet in combinatie met koele
lucht bij zeer vochtig weer. Het verschil
tussen de buitentemperatuur en de tempe-
ratuur van de voorruit zorgt ervoor dat de
buitenkant van de voorruit beslaat, waar-
door het zicht wordt belemmerd.
QAls de buitenspiegelverwarming
ingeschakeld is
Raak het oppervlak van de buitenspiegels
niet aan, omdat dit heet kan worden en
brandwonden kan veroorzaken.
OPMERKING
QVoorkomen van ontlading van de
12V-accu
Laat, als het hybridesysteem is uitgescha-
keld, de airconditioning niet langer inge-
schakeld dan noodzakelijk is.
Gebruik van de automatische
modus
COROLLA-HYBRID(TMMT)_OM_Europe_OM12R51E_1_2201.book Page 369 Monday, October 11, 2021 11:32 AM

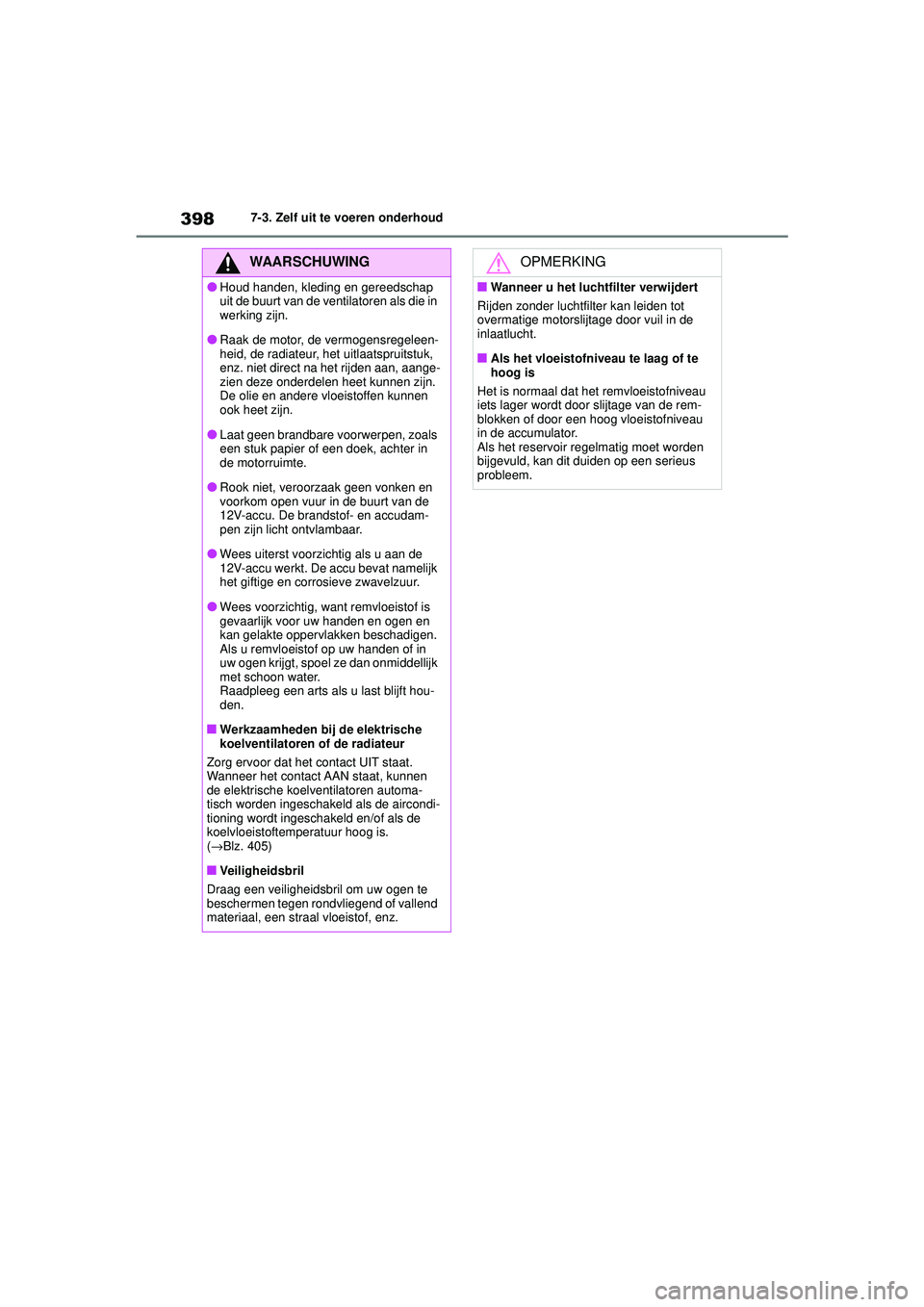

3987-3. Zelf uit te voeren onderhoud
WAARSCHUWING
OHoud handen, kleding en gereedschap
uit de buurt van de ventilatoren als die in
werking zijn.
ORaak de motor, de vermogensregeleen-
heid, de radiateur, het uitlaatspruitstuk,
enz. niet direct na het rijden aan, aange-
zien deze onderdelen heet kunnen zijn.
De olie en andere vloeistoffen kunnen
ook heet zijn.
OLaat geen brandbare voorwerpen, zoals
een stuk papier of een doek, achter in
de motorruimte.
ORook niet, veroorzaak geen vonken en
voorkom open vuur in de buurt van de
12V-accu. De brandstof- en accudam-
pen zijn licht ontvlambaar.
OWees uiterst voorzichtig als u aan de
12V-accu werkt. De accu bevat namelijk
het giftige en corrosieve zwavelzuur.
OWees voorzichtig, want remvloeistof is
gevaarlijk voor uw handen en ogen en
kan gelakte oppervlakken beschadigen.
Als u remvloeistof op uw handen of in
uw ogen krijgt, spoel ze dan onmiddellijk
met schoon water.
Raadpleeg een arts als u last blijft hou-
den.
QWerkzaamheden bij de elektrische
koelventilatoren of de radiateur
Zorg ervoor dat het contact UIT staat.
Wanneer het contact AAN staat, kunnen
de elektrische koelventilatoren automa-
tisch worden ingeschakeld als de aircondi-
tioning wordt ingeschakeld en/of als de
koelvloeistoftemperatuur hoog is.
( → Blz. 405)
QVeiligheidsbril
Draag een veiligheidsbril om uw ogen te
beschermen tegen rondvliegend of vallend
materiaal, een straal vloeistof, enz.
OPMERKING
QWanneer u het luchtfilter verwijdert
Rijden zonder luchtfilter kan leiden tot
overmatige motorslijtage door vuil in de
inlaatlucht.
QAls het vloeistofniveau te laag of te
hoog is
Het is normaal dat het remvloeistofniveau
iets lager wordt door slijtage van de rem-
blokken of door een hoog vloeistofniveau
in de accumulator.
Als het reservoir regelmatig moet worden
bijgevuld, kan dit duiden op een serieus
probleem.
COROLLA-HYBRID(TMMT)_OM_Europe_OM12R51E_1_2201.book Page 398 Monday, October 11, 2021 11:32 AM

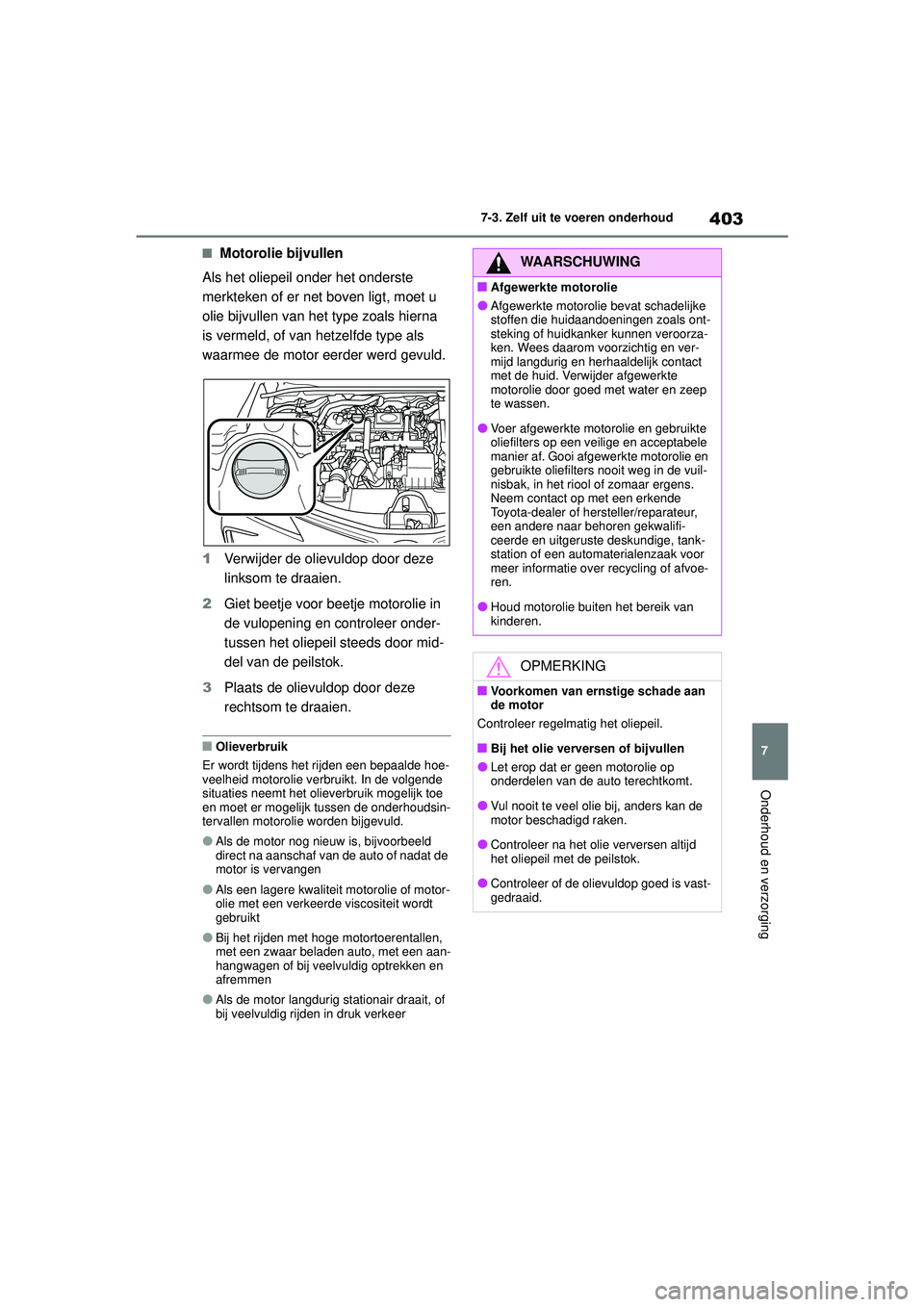

403
7
7-3. Zelf uit te voeren onderhoud
Onderhoud en verzorging
QMotorolie bijvullen
Als het oliepeil onder het onderste
merkteken of er net boven ligt, moet u
olie bijvullen van het type zoals hierna
is vermeld, of van hetzelfde type als
waarmee de motor eerder werd gevuld.
1 Verwijder de olievuldop door deze
linksom te draaien.
2 Giet beetje voor beetje motorolie in
de vulopening en controleer onder-
tussen het oliepeil steeds door mid-
del van de peilstok.
3 Plaats de olievuldop door deze
rechtsom te draaien.
QOlieverbruik
Er wordt tijdens het rijden een bepaalde hoe-
veelheid motorolie verbruikt. In de volgende
situaties neemt het olieverbruik mogelijk toe
en moet er mogelijk tussen de onderhoudsin-
tervallen motorolie worden bijgevuld.
OAls de motor nog nieuw is, bijvoorbeeld
direct na aanschaf van de auto of nadat de
motor is vervangen
OAls een lagere kwaliteit motorolie of motor-
olie met een verkeerde viscositeit wordt
gebruikt
OBij het rijden met hoge motortoerentallen,
met een zwaar beladen auto, met een aan-
hangwagen of bij veelvuldig optrekken en
afremmen
OAls de motor langdurig stationair draait, of
bij veelvuldig rijden in druk verkeer
WAARSCHUWING
QAfgewerkte motorolie
OAfgewerkte motorolie bevat schadelijke
stoffen die huidaandoeningen zoals ont-
steking of huidkanker kunnen veroorza-
ken. Wees daarom voorzichtig en ver-
mijd langdurig en herhaaldelijk contact
met de huid. Verwijder afgewerkte
motorolie door goed met water en zeep
te wassen.
OVoer afgewerkte motorolie en gebruikte
oliefilters op een veilige en acceptabele
manier af. Gooi afgewerkte motorolie en
gebruikte oliefilters nooit weg in de vuil-
nisbak, in het riool of zomaar ergens.
Neem contact op met een erkende
Toyota-dealer of hersteller/reparateur,
een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige, tank-
station of een automaterialenzaak voor
meer informatie over recycling of afvoe-
ren.
OHoud motorolie buiten het bereik van
kinderen.
OPMERKING
QVoorkomen van ernstige schade aan
de motor
Controleer regelmatig het oliepeil.
QBij het olie verversen of bijvullen
OLet erop dat er geen motorolie op
onderdelen van de auto terechtkomt.
OVul nooit te veel olie bij, anders kan de
motor beschadigd raken.
OControleer na het olie verversen altijd
het oliepeil met de peilstok.
OControleer of de olievuldop goed is vast-
gedraaid.
COROLLA-HYBRID(TMMT)_OM_Europe_OM12R51E_1_2201.book Page 403 Monday, October 11, 2021 11:32 AM

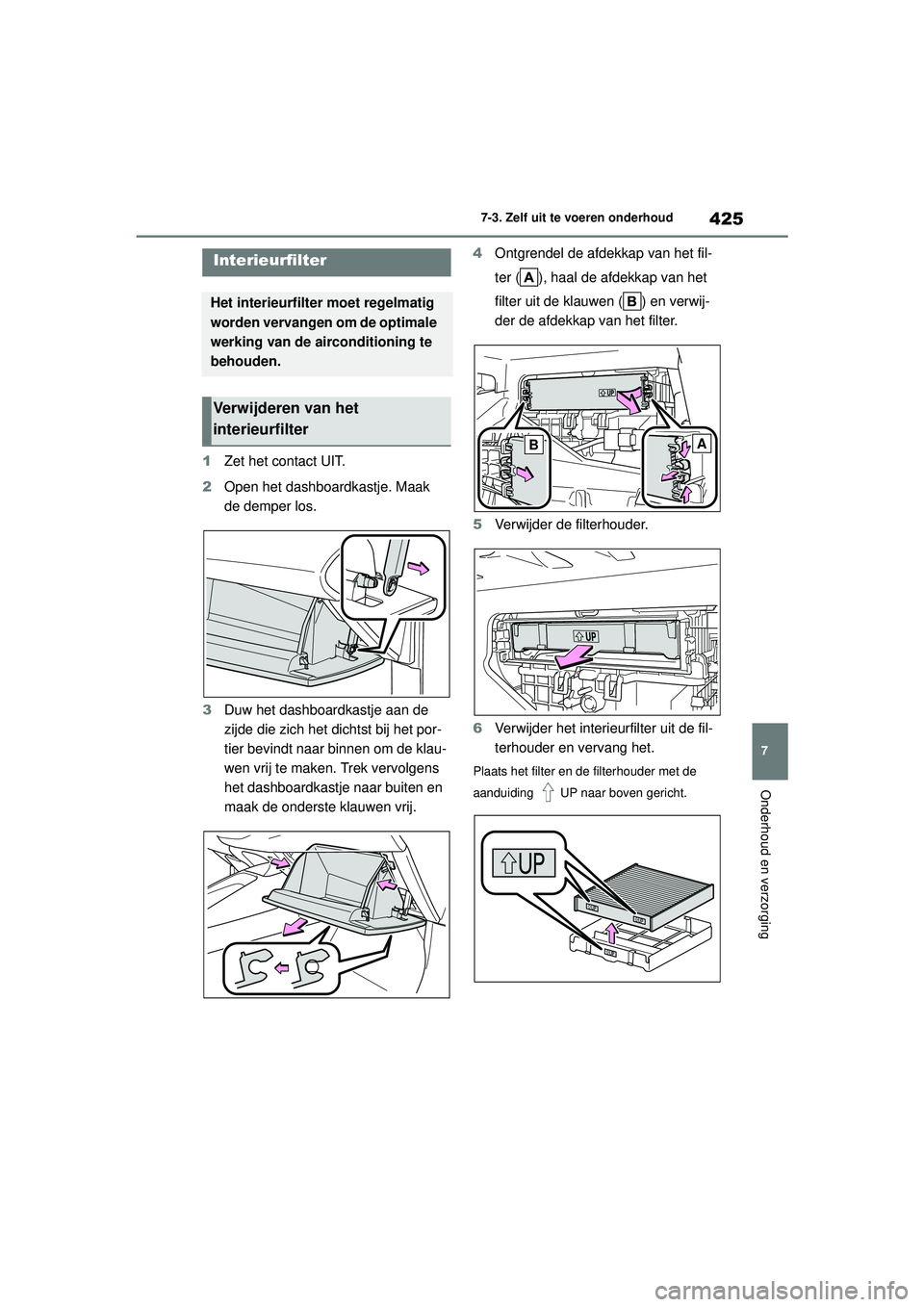

425
7
7-3. Zelf uit te voeren onderhoud
Onderhoud en verzorging
1
Zet het contact UIT.
2 Open het dashboardkastje. Maak
de demper los.
3 Duw het dashboardkastje aan de
zijde die zich het dichtst bij het por-
tier bevindt naar binnen om de klau-
wen vrij te maken. Trek vervolgens
het dashboardkastje naar buiten en
maak de onderste klauwen vrij. 4
Ontgrendel de afdekkap van het fil-
ter ( ), haal de afdekkap van het
filter uit de klauwen ( ) en verwij-
der de afdekkap van het filter.
5 Verwijder de filterhouder.
6 Verwijder het interieu rfilter uit de fil-
terhouder en vervang het.
Plaats het filter en de filterhouder met de
aanduiding UP naar boven gericht.
Interieurfilter
Het interieurfilter moet regelmatig
worden vervangen om de optimale
werking van de airconditioning te
behouden.
Verwijderen van het
interieurfilter
AB
COROLLA-HYBRID(TMMT)_OM_Europe_OM12R51E_1_2201.book Page 425 Monday, October 11, 2021 11:32 AM

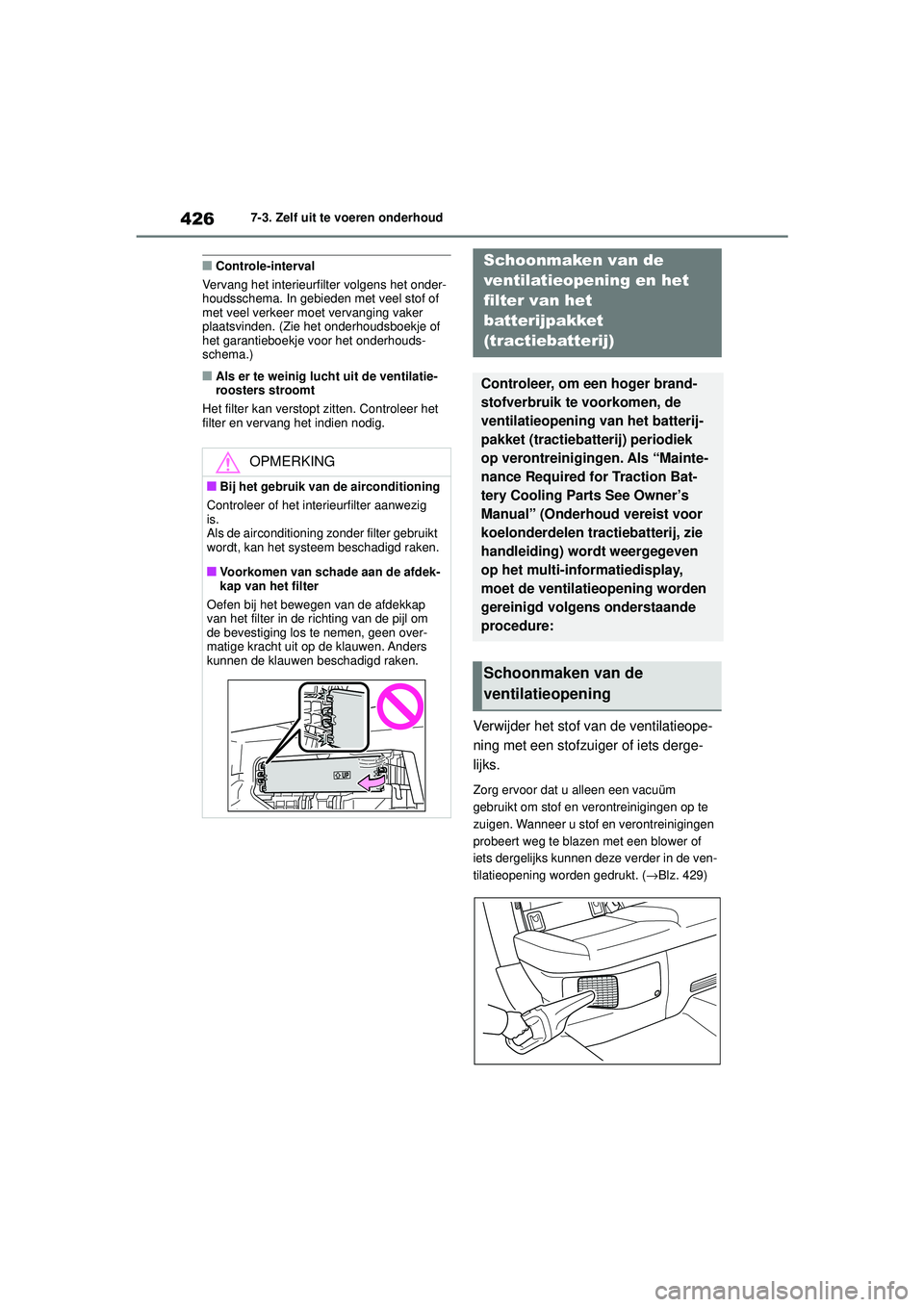

4267-3. Zelf uit te voeren onderhoud
QControle-interval
Vervang het interieurfilter volgens het onder-
houdsschema. In gebieden met veel stof of
met veel verkeer moet vervanging vaker
plaatsvinden. (Zie het onderhoudsboekje of
het garantieboekje voor het onderhouds-
schema.)
QAls er te weinig lucht uit de ventilatie-
roosters stroomt
Het filter kan verstopt zitten. Controleer het
filter en vervang het indien nodig.
Verwijder het stof van de ventilatieope-
ning met een stofzuiger of iets derge-
lijks.
Zorg ervoor dat u alleen een vacuüm
gebruikt om stof en verontreinigingen op te
zuigen. Wanneer u stof en verontreinigingen
probeert weg te blazen met een blower of
iets dergelijks kunnen deze verder in de ven-
tilatieopening worden gedrukt. (→ Blz. 429)
OPMERKING
QBij het gebruik van de airconditioning
Controleer of het interieurfilter aanwezig
is.
Als de airconditioning zonder filter gebruikt
wordt, kan het systeem beschadigd raken.
QVoorkomen van schade aan de afdek-
kap van het filter
Oefen bij het bewegen van de afdekkap
van het filter in de richting van de pijl om
de bevestiging los te nemen, geen over-
matige kracht uit op de klauwen. Anders
kunnen de klauwen beschadigd raken.
Schoonmaken van de
ventilatieopening en het
filter van het
batterijpakket
(tractiebatterij)
Controleer, om een hoger brand-
stofverbruik te voorkomen, de
ventilatieopening van het batterij-
pakket (tractiebatterij) periodiek
op verontreinigingen. Als “Mainte-
nance Required for Traction Bat-
tery Cooling Parts See Owner’s
Manual” (Onderhoud vereist voor
koelonderdelen tractiebatterij, zie
handleiding) wordt weergegeven
op het multi-informatiedisplay,
moet de ventilatieopening worden
gereinigd volgens onderstaande
procedure:
Schoonmaken van de
ventilatieopening
COROLLA-HYBRID(TMMT)_OM_Europe_OM12R51E_1_2201.book Page 426 Monday, October 11, 2021 11:32 AM

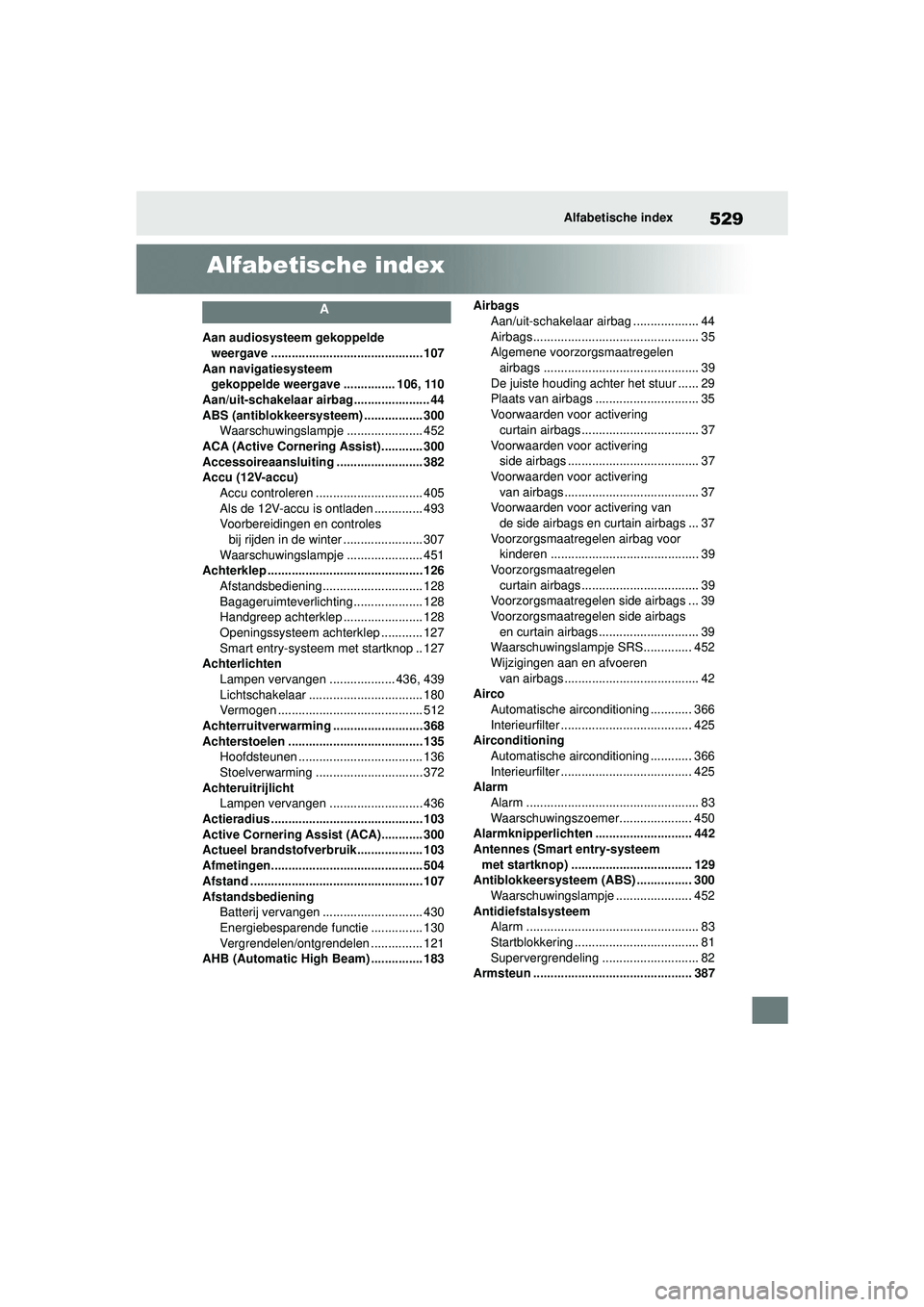

529Alfabetische index
Alfabetische index
A
Aan audiosysteem gekoppelde weergave ............................................ 107
Aan navigatiesysteem gekoppelde weergave ............... 106, 110
Aan/uit-schakelaar airbag...................... 44
ABS (antiblokkeersysteem) ................. 300 Waarschuwingslampje ...................... 452
ACA (Active Cornering Assist) ............ 300
Accessoireaansluiting ......................... 382
Accu (12V-accu) Accu controleren ............................... 405
Als de 12V-accu is ontladen .............. 493
Voorbereidingen en controles bij rijden in de winter ....................... 307
Waarschuwingslampje ...................... 451
Achterklep ............................................. 126
Afstandsbediening............................. 128
Bagageruimteverlichting .................... 128
Handgreep achterklep ....................... 128
Openingssysteem achterklep ............ 127
Smart entry-systeem met startknop .. 127
Achterlichten
Lampen vervangen ................... 436, 439
Lichtschakelaar ................................. 180
Vermogen .......................................... 512
Achterruitverwarming .......................... 368
Achterstoelen ....................................... 135 Hoofdsteunen .................................... 136
Stoelverwarming ............................... 372
Achteruitrijlicht Lampen vervangen ........................... 436
Actieradius ............................................ 103
Active Cornering Assist (ACA)............ 300
Actueel brandstofverbruik................... 103
Afmetingen............................................ 504
Afstand .................................................. 107
Afstandsbediening Batterij vervangen ............................. 430
Energiebesparende functie ............... 130
Vergrendelen/ontgrendelen ............... 121
AHB (Automatic High Beam) ............... 183 Airbags
Aan/uit-schakelaar airbag ................... 44
Airbags................................................ 35
Algemene voorzorgsmaatregelen airbags ............................................. 39
De juiste houding achter het stuur ...... 29
Plaats van airbags .............................. 35
Voorwaarden voor activering curtain airbags .................................. 37
Voorwaarden voor activering side airbags ...................................... 37
Voorwaarden voor activering van airbags ....................................... 37
Voorwaarden voor activering van
de side airbags en curtain airbags ... 37
Voorzorgsmaatregelen airbag voor kinderen ........................................... 39
Voorzorgsmaatregelen curtain airbags .................................. 39
Voorzorgsmaatregelen side airbags ... 39
Voorzorgsmaatregelen side airbags en curtain airbags ............................. 39
Waarschuwingslampje SRS.............. 452
Wijzigingen aan en afvoeren van airbags ....................................... 42
Airco Automatische airconditioning ............ 366
Interieurfilter ...................................... 425
Airconditioning Automatische airconditioning ............ 366
Interieurfilter ...................................... 425
Alarm Alarm .................................................. 83
Waarschuwingszoemer..................... 450
Alarmknipperlichten ............................ 442
Antennes (Smart entry-systeem met startknop) ................................... 129
Antiblokkeersysteem (ABS) ................ 300 Waarschuwingslampje ...................... 452
Antidiefstalsysteem Alarm .................................................. 83
Startblokkering .................................... 81
Supervergrendeling ............................ 82
Armsteun .............................................. 387
COROLLA-HYBRID(TMMT)_OM_Europe_OM12R51E_1_2201.book Page 529 Monday, October 11, 2021 11:32 AM

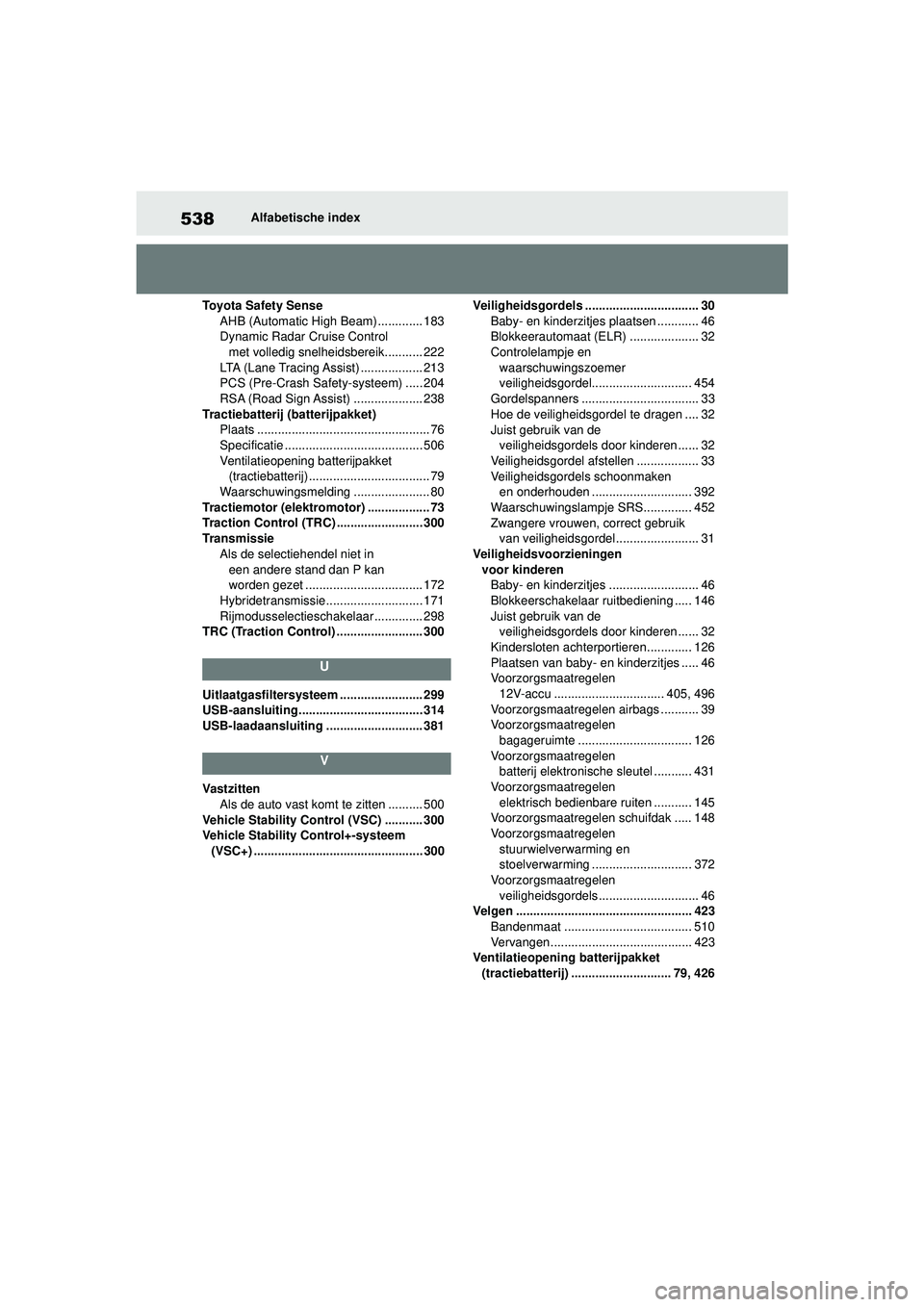

538Alfabetische index
Toyota Safety Sense AHB (Automatic High Beam)............. 183
Dynamic Radar Cruise Control
met volledig snelheidsbereik........... 222
LTA (Lane Tracing Assist) .................. 213
PCS (Pre-Crash Safety-systeem) ..... 204
RSA (Road Sign Assist) .................... 238
Tractiebatterij (batterijpakket)
Plaats .................................................. 76
Specificatie ........................................ 506
Ventilatieopening batterijpakket (tractiebatterij) ................................... 79
Waarschuwingsmelding ...................... 80
Tractiemotor (elektromotor) .................. 73
Traction Control (TRC) ......................... 300
Transmissie Als de selectiehendel niet in
een andere stand dan P kan
worden gezet .................................. 172
Hybridetransmissie ............................ 171
Rijmodusselectieschakelaar .............. 298
TRC (Traction Control) ......................... 300
U
Uitlaatgasfiltersysteem ........................ 299
USB-aansluiting.................................... 314
USB-laadaansluiting ............................ 381
V
Vastzitten Als de auto vast komt te zitten .......... 500
Vehicle Stability Control (VSC) ........... 300
Vehicle Stability Control+-systeem
(VSC+) ................................................. 300 Veiligheidsgordels ................................. 30
Baby- en kinderzitjes plaatsen ............ 46
Blokkeerautomaat (ELR) .................... 32
Controlelampje en waarschuwingszoemer
veiligheidsgordel............................. 454
Gordelspanners .................................. 33
Hoe de veiligheidsgordel te dragen .... 32
Juist gebruik van de veiligheidsgordels door kinderen ...... 32
Veiligheidsgordel afstellen .................. 33
Veiligheidsgordels schoonmaken
en onderhouden ............................. 392
Waarschuwingslampje SRS.............. 452
Zwangere vrouwen, correct gebruik
van veiligheidsgordel ........................ 31
Veiligheidsvoorzieningen
voor kinderenBaby- en kinderzitjes .......................... 46
Blokkeerschakelaar ruitbediening ..... 146
Juist gebruik van de
veiligheidsgordels door kinderen ...... 32
Kindersloten achterportieren............. 126
Plaatsen van baby- en kinderzitjes ..... 46
Voorzorgsmaatregelen 12V-accu ................................ 405, 496
Voorzorgsmaatregelen airbags ........... 39
Voorzorgsmaatregelen
bagageruimte ................................. 126
Voorzorgsmaatregelen
batterij elektronische sleutel ........... 431
Voorzorgsmaatregelen elektrisch bedienbare ruiten ........... 145
Voorzorgsmaatregelen schuifdak ..... 148
Voorzorgsmaatregelen stuurwielverwarming en
stoelverwarming ............................. 372
Voorzorgsmaatregelen veiligheidsgordels ............................. 46
Velgen ................................................... 423 Bandenmaat ..................................... 510
Vervangen......................................... 423
Ventilatieopening batterijpakket (tractiebatterij) ............................. 79, 426
COROLLA-HYBRID(TMMT)_OM_Europe_OM12R51E_1_2201.book Page 538 Monday, October 11, 2021 11:32 AM
