2022 TOYOTA COROLLA ignition

167
4
4-2. Rijprocedures
Rijden
1
Breng de auto volledig tot stilstand.
2 Activeer de parkeerrem ( →Blz. 175)
en zet de selectiehendel in stand P.
Controleer of het waarschuwingslampje van
de parkeerrem brandt.
3 Druk op de startknop.
Het hybridesysteem stopt en de weergave
van het instrumentenpaneel dooft.
4Laat het rempedaal los en contro-
leer of ACCESSORY (stand ACC)
of IGNITION ON (contact AAN) niet
wordt weergegeven op het multi-
informatiedisplay.
OPMERKING
QSymptomen die kunnen duiden op
een defect in de startknop
Als de startknop anders lijkt te werken dan
normaal, bijvoorbeeld al s de knop iets blijft
hangen, kan de startknop defect zijn.
Neem onmiddellijk contact op met een
erkende Toyota-dealer of hersteller/repa-
rateur of een andere naar behoren gekwa-
lificeerde en uitgeruste deskundige.
Uitschakelen van het
hybridesysteem
WAARSCHUWING
QUitschakelen van het hybridesysteem
in noodgevallen
OAls u in een noodgeval het hybridesys-
teem tijdens het rijden wilt stoppen,
houdt u de startknop langer dan 2
seconden ingedrukt of drukt u deze min-
stens 3 keer kort achter elkaar in.
( → Blz. 442)
Raak de startknop echter tijdens het rij-
den niet aan, behalve in geval van
nood. Door het uitschakelen van het
hybridesysteem tijd ens het rijden ver-
liest u niet de controle over het stuurwiel
of de remmen. De stuurbekrachtiging
werkt echter niet meer. Hierdoor zal het
sturen veel zwaarder gaan dan nor-
maal. Zet in dat geval de auto aan de
kant zodra dit veilig kan.
OAls de startknop wordt bediend terwijl
de auto rijdt, verschijnt er een waar-
schuwingsmelding op het multi-informa-
tiedisplay en klinkt er een zoemer.
OZet om het hybridesysteem opnieuw te
starten nadat dit ten gevolge van een
noodsituatie tijdens het rijden is uitge-
schakeld de selectiehendel in stand N
en druk de startknop in.
COROLLA-HYBRID(TMMT)_OM_Europe_OM12R51E_1_2201.book Page 167 Monday, October 11, 2021 11:32 AM

1684-2. Rijprocedures
De standen kunnen worden gewijzigd
door op de startknop te drukken als het
rempedaal niet wordt ingetrapt. (De
stand verandert iedere keer dat op de
knop wordt gedrukt.)
1UIT
*
De alarmknipperlichten kunnen worden
gebruikt.
2ACC
Sommige elektrische componenten zoals
het audiosysteem kunnen worden gebruikt.
ACCESSORY (stand ACC) wordt op het
multi-informatiedisplay weergegeven.
3AAN
Alle elektrische componenten kunnen wor-
den gebruikt.
IGNITION ON (contact AAN) wordt op het
multi-informatiedisplay weergegeven.
*: Als de selectiehendel niet in stand P staat
en het hybridesysteem wordt uitgezet,
wordt in plaats van de stand UIT de stand
ACC van het contact geselecteerd.
QAuto power off-functie
Als het contact langer dan 20 minuten in
stand ACC of langer dan een uur AAN staat
(hybridesysteem niet in werking) terwijl de
selectiehendel in stand P staat, wordt het
contact automatisch UIT gezet. Deze functie
kan echter niet geheel uitsluiten dat de 12V-
accu ontladen raakt. Laat de auto niet gedu-
rende langere tijd in stand ACC of AAN staan
terwijl het hybridesysteem niet in werking is.
Als het hybridesyst eem wordt uitge-
schakeld met de selectiehendel in een
andere stand dan P, dan wordt het con-
tact niet UIT maar in stand ACC gezet.
Voer de volgende procedure uit om het
contact UIT te zetten:
1 Controleer of de parkeerrem is
geactiveerd.
2 Zet de selectiehendel in stand P.
3 Controleer of ACCESSORY (stand
ACC) op het multi-informatiedisplay
wordt weergegeven en druk de
startknop kort en stevig in.
Wijzigen van de standen van
het contact
OPMERKING
QVoorkomen van ontlading van de
12V-accu
OZet het contact niet gedurende een lan-
gere periode in stand ACC of AAN zon-
der het hybridesysteem in te schakelen.
OAls ACCESSORY (stand ACC) of IGNI-
TION ON (contact AAN) op het multi-
informatiedisplay wordt weergegeven, is
het contact niet UIT. Verlaat de auto
nadat u het contact UIT hebt gezet.
Uitschakelen van het
hybridesysteem met de
selectiehendel in een andere
stand dan P
COROLLA-HYBRID(TMMT)_OM_Europe_OM12R51E_1_2201.book Page 168 Monday, October 11, 2021 11:32 AM

169
4
4-2. Rijprocedures
Rijden
4
Controleer of ACCESSORY (stand
ACC) of IGNITION ON (contact
AAN) op het multi-informatiedisplay
uit is.
Schakelt EV-modus in/uit
Als de EV-modus wordt ingeschakeld, gaat
het controlelampje EV MODE branden. Door
in de EV-modus de schakelaar in te drukken,
wordt teruggekeerd naar normaal rijden
(aandrijving door de benzinemotor en de
elektromotor [tractiemotor]).
QOmstandigheden waarin de EV-modus
niet kan worden ingeschakeld
In de volgende gevallen kan de EV-modus
mogelijk niet worden ingeschakeld. Als de
modus niet ingeschakel d kan worden, klinkt
er een zoemer en verschijnt er een melding
op het multi-informatiedisplay.
OPMERKING
QVoorkomen van ontlading van de
12V-accu
Schakel het hybridesys teem niet uit als de
selectiehendel in een andere stand dan P
staat. Als het hybridesysteem wordt uitge-
schakeld met de selectiehendel in een
andere stand wordt het contact niet UIT
maar in stand ACC gezet. Als het contact
in stand ACC blijft staan, kan de accu ont-
laden raken.
EV-modus
In de EV-modus wordt er elek-
trisch vermogen geleverd door het
batterijpakket (tractiebatterij) en
wordt alleen de elektromotor (trac-
tiemotor) gebruikt voor de aandrij-
ving van de auto.
Deze modus is geschikt voor het
's nachts of in de vroege morgen
door woonwijken rijden of het rij-
den in een parkeergarage, enz.
zonder dat u zich zorgen hoeft te
maken over geluidsoverlast of uit-
laatgassen.
Bedieningsinstructies
COROLLA-HYBRID(TMMT)_OM_Europe_OM12R51E_1_2201.book Page 169 Monday, October 11, 2021 11:32 AM

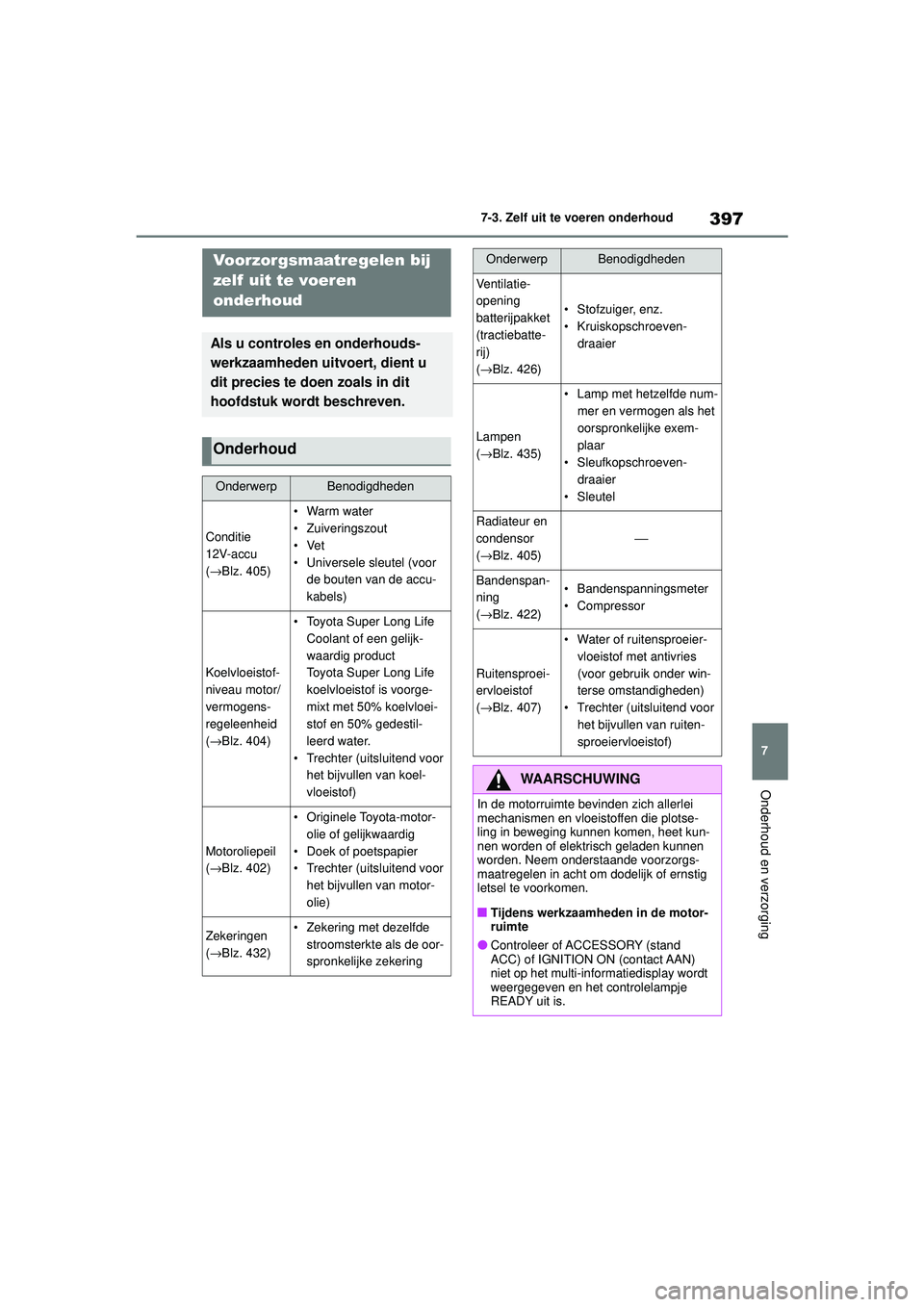

397
7
7-3. Zelf uit te voeren onderhoud
Onderhoud en verzorging
7-3.Zelf uit te voeren onderhoudVoorzorgsmaatregelen bij
zelf uit te voeren
onderhoud
Als u controles en onderhouds-
werkzaamheden uitvoert, dient u
dit precies te doen zoals in dit
hoofdstuk wordt beschreven.
Onderhoud
OnderwerpBenodigdheden
Conditie
12V-accu
(
→ Blz. 405)
•Warm water
• Zuiveringszout
•Vet
• Universele sleutel (voor
de bouten van de accu-
kabels)
Koelvloeistof-
niveau motor/
vermogens-
regeleenheid
(→ Blz. 404)
• Toyota Super Long Life
Coolant of een gelijk-
waardig product
Toyota Super Long Life
koelvloeistof is voorge-
mixt met 50% koelvloei-
stof en 50% gedestil-
leerd water.
• Trechter (uitsluitend voor het bijvullen van koel-
vloeistof)
Motoroliepeil
(→ Blz. 402)
• Originele Toyota-motor-
olie of gelijkwaardig
• Doek of poetspapier
• Trechter (uitsluitend voor
het bijvullen van motor-
olie)
Zekeringen
(→ Blz. 432)• Zekering met dezelfde
stroomsterkte als de oor-
spronkelijke zekering
Ventilatie-
opening
batterijpakket
(tractiebatte-
rij)
(→ Blz. 426)
• Stofzuiger, enz.
• Kruiskopschroeven-
draaier
Lampen
(→ Blz. 435)
• Lamp met hetzelfde num-
mer en vermogen als het
oorspronkelijke exem-
plaar
• Sleufkopschroeven- draaier
• Sleutel
Radiateur en
condensor
( → Blz. 405)
⎯
Bandenspan-
ning
(→ Blz. 422)• Bandenspanningsmeter
• Compressor
Ruitensproei-
ervloeistof
(→ Blz. 407)
• Water of ruitensproeier-
vloeistof met antivries
(voor gebruik onder win-
terse omstandigheden)
• Trechter (uitsluitend voor
het bijvullen van ruiten-
sproeiervloeistof)
WAARSCHUWING
In de motorruimte bevinden zich allerlei
mechanismen en vloeistoffen die plotse-
ling in beweging kunnen komen, heet kun-
nen worden of elektrisch geladen kunnen
worden. Neem onderstaande voorzorgs-
maatregelen in acht om dodelijk of ernstig
letsel te voorkomen.
QTijdens werkzaamheden in de motor-
ruimte
OControleer of ACCESSORY (stand
ACC) of IGNITION ON (contact AAN)
niet op het multi-informatiedisplay wordt
weergegeven en het controlelampje
READY uit is.
OnderwerpBenodigdheden
COROLLA-HYBRID(TMMT)_OM_Europe_OM12R51E_1_2201.book Page 397 Monday, October 11, 2021 11:32 AM
