2022 PEUGEOT PARTNER Upute Za Rukovanje (in Croatian)

223
Tehnički podaci
9



Dužina vozila
Standard (L1) Dugački (L2)
M Visina otvaranja 1,072
N Unutrašnja visina za utovar
(razlikuje se ovisno o kutu podnice i zakrivljenosti krova) 1.200 do 1.270
O Visina praga utovara Standardna izvedba 548 do 588X
Standardna izvedba s
povećanom nosivošću 568 do 578
561 do 565
Ojačana izvedba 602 do 610605 do 610
P Širina otvaranjaMaks. 675
Min. 641
Q Visina praga utovara Standardna izvedba 534 do 558
Standardna izvedba s
povećanom nosivošću 551 do 558
543 do 552
Ojačana izvedba 574 do 581575 do 587

224
Tehnički podaci



Dužina vozila
Standard (L1) Dugački (L2)
R Unutarnja dužina podnice S pregradom 1.8172.167
S ljestvama 1.7902.140
S Najveća duljina tereta
(zaštitni poklopac postavljen) 3.090
3
440

225

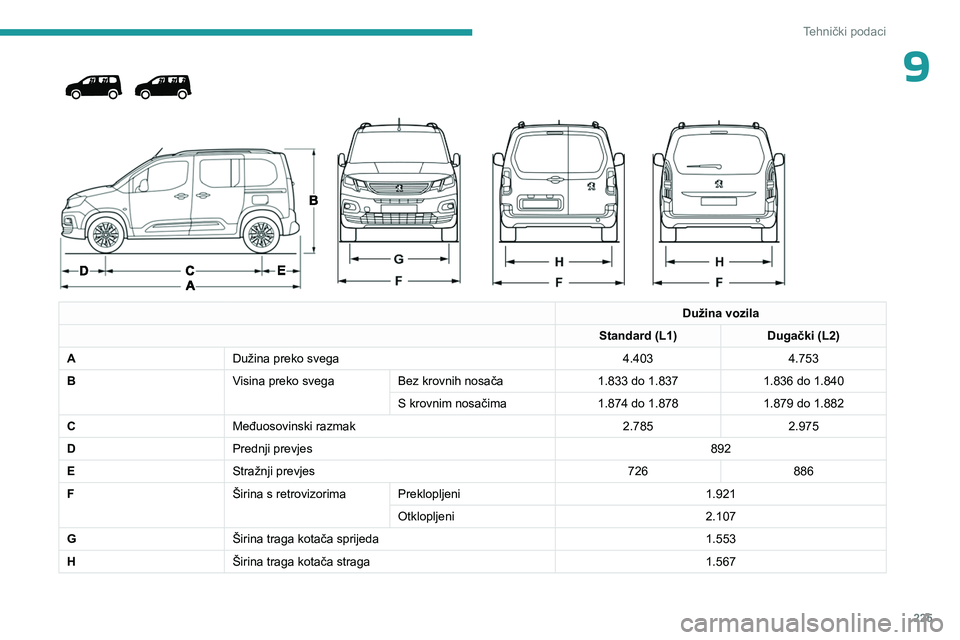

Tehnički podaci
9



Dužina vozila
Standard (L1) Dugački (L2)
A Dužina preko svega 4.4034.753
B Visina preko svegaBez krovnih nosača 1.833 do 1.8371.836 do 1.840
S krovnim nosačima 1.874 do 1.8781.879 do 1.882
C Međuosovinski razmak 2.7852.975
D Prednji prevjes 892
E Stražnji prevjes 726886
F Širina s retrovizorima Preklopljeni 1.921
Otklopljeni 2.107
G Širina traga kotača sprijeda 1.553
H Širina traga kotača straga 1.567

226
Tehnički podaci
Značajke motora i vučna
opterećenja
Motori
Karakteristike motora navedene su u
prometnoj dozvoli vozila, kao i u komercijalnoj
dokumentaciji.
U tablicama su navedene samo vrijednosti
dostupne u vrijeme izdavanja.
Javite se u PEUGEOT ovlašteni servis ili stručnu
radionicu gdje možete dobiti vrijednosti koje
nedostaju.
Najveća snaga jednaka je homologiranoj
vrijednosti na ispitnom stolu u skladu s
uvjetima iz europskog zakonodavstva
(Direktiva 1999/99/EZ).
Više informacija potražite u mreži PEUGEOT ili u
nekoj stručnoj radionici.
Mase i vučna opterećenja
Vrijednosti masa i vučnih opterećenja za
vozilo navedene su u prometnoj dozvoli i u
komercijalnoj dokumentaciji.
Te vrijednosti navedene su na pločici ili na
naljepnici proizvođača.
Više informacija potražite u mreži PEUGEOT ili u
nekoj stručnoj radionici.
Navedene vrijednosti MTRA (ukupna dopuštena
masa vozila s prikolicom) i vučnog opterećenja
vrijede za nadmorsku visinu od najviše 1000
metara. Vučno opterećenje treba smanjiti za
10% na svakih 1.000 metara nadmorske visine.
Maksimalno dopušteno okomito opterećenje
kuke odgovara masi dopuštenoj na kuki za vuču.
Pri visokim vanjskim temperaturama
performanse vozila mogu biti ograničene
radi zaštite motora. Kad je vanjska
temperatura viša od 37 °C, smanjite masu
prikolice.
Vuča pomoću vozila s malim
opterećenjem može loše utjecati na
držanje ceste.
Ako je na vozilo priključena prikolica,
povećava se put kočenja.
Kada se za vuču upotrebljava vozilo, nikad
nemojte premašivati brzinu od 100
km/h
(pridržavajte se važećih lokalnih propisa).
Pri visokoj vanjskoj temperaturi,
preporučuje se da ostavite motor da radi
1 do 2 minute nakon zaustavljanja vozila,
kako bi se omogućilo hlađenje motora.

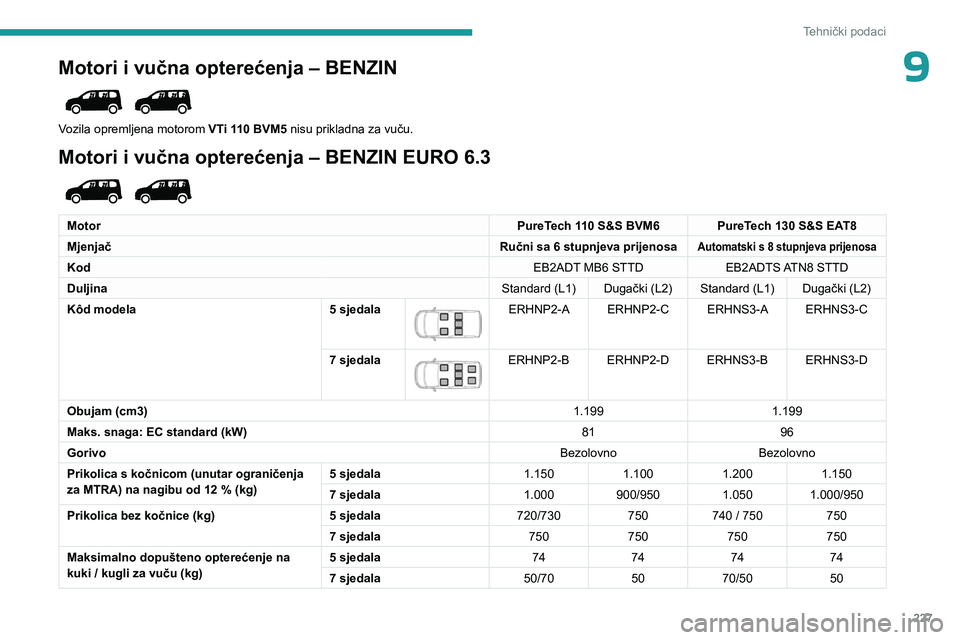

227
Tehnički podaci
9Motori i vučna opterećenja – BENZIN

Vozila opremljena motorom VTi 110 BVM5 nisu prikladna za vuču.
Motori i vučna opterećenja – BENZIN EURO 6.3

Motor PureTech 110 S&S BVM6 PureTech 130 S&S EAT8
Mjenjač Ručni sa 6 stupnjeva prijenosa
Automatski s 8 stupnjeva prijenosa
Kod EB2ADT MB6 STTDEB2ADTS ATN8 STTD
Duljina Standard (L1) Dugački (L2) Standard (L1) Dugački (L2)
Kôd modela 5 sjedala


ERHNP2-A ERHNP2-C ERHNS3-A ERHNS3-C
7 sjedala


ERHNP2-B ERHNP2-D ERHNS3-B ERHNS3-D
Obujam (cm3) 1.1991.199
Maks. snaga: EC standard (kW) 8196
Gorivo BezolovnoBezolovno
Prikolica s kočnicom (unutar ograničenja
za MTRA) na nagibu od 12

% (kg) 5 sjedala
1.1501.1001.2001.150
7 sjedala 1.000900/950 1.050 1.000/950
Prikolica bez kočnice (kg) 5 sjedala720/730750740 / 750 750
7 sjedala 750750750750
Maksimalno dopušteno opterećenje na
kuki / kugli za vuču (kg) 5 sjedala
74747474
7 sjedala 50/705070/50 50

228
Tehnički podaci
Motori i vučna opterećenja – DIZEL

MotorHDi 92 S&S BVM5
Mjenjač Ručni s 5 stupnjeva prijenosa
Kod DV6DR
Duljina Standard (L1)Dugački (L2)
Kôd modela 5 sjedala


EC___A-AEC___A-C
7 sjedala


EC___A-B EC___A-D
Obujam (cm3) 1.560
Maks. snaga: EC standard (kW) 68
Gorivo Dizel
Prikolica s kočnicom
(unutar ograničenja za
MTRA) na nagibu od
12

% (kg) 5 sjedala
1.1001.050
7 sjedala 950900
Prikolica bez kočnice
(kg) 5 sjedala
720750
7 sjedala 750750
Maksimalno dopušteno
opterećenje na kuki /
kugli za vuču (kg) 5 sjedala
7474
7 sjedala 50 (Peugeot)50

229
Tehnički podaci
9Motori i vučna opterećenja – DIZEL EURO 6.1

MotorBlueHDi 100 BVM5
Mjenjač Ručni s 5 stupnjeva prijenosa
Kod DV6FD BE
Duljina Standard (L1) Dugački (L2)
Kôd modela 5 sjedala


ECBHYB-A ECBHYB-C
7 sjedala


ECBHYB-B ECBHYB-D
Obujam (cm3) 1.560
Maks. snaga: EC standard (kW) 73
Gorivo Dizel
Prikolica s kočnicom (unutar
ograničenja za MTRA) na
nagibu od 12

% (kg) 5 sjedala
1.1001.050
7 sjedala 950900
Prikolica bez kočnice (kg) 5 sjedala 730750
7 sjedala 750
Maksimalno dopušteno
opterećenje na kuki / kugli za
vuču (kg) 5 sjedala
7474
7 sjedala 50 (Peugeot) 50

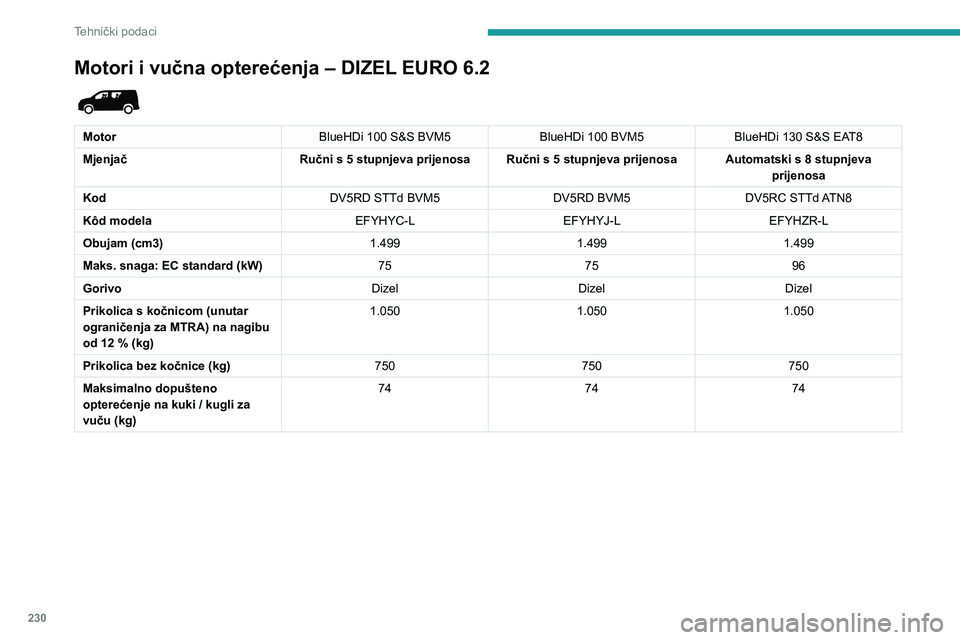

230
Tehnički podaci
Motori i vučna opterećenja – DIZEL EURO 6.2

MotorBlueHDi 100 S&S BVM5BlueHDi 100 BVM5BlueHDi 130 S&S EAT8
Mjenjač Ručni s 5 stupnjeva prijenosa Ručni s 5 stupnjeva prijenosa Automatski s 8 stupnjeva
prijenosa
Kod DV5RD STTd BVM5DV5RD BVM5DV5RC STTd ATN8
Kôd modela EFYHYC-LEFYHYJ-LEFYHZR-L
Obujam (cm3) 1.4991.4991.499
Maks. snaga: EC standard (kW) 757596
Gorivo DizelDizelDizel
Prikolica s kočnicom (unutar
ograničenja za MTRA) na nagibu
od 12
% (kg) 1.050
1.0501.050
Prikolica bez kočnice (kg) 750750750
Maksimalno dopušteno
opterećenje na kuki / kugli za
vuču (kg) 74
7474
