175
Praktične informacije

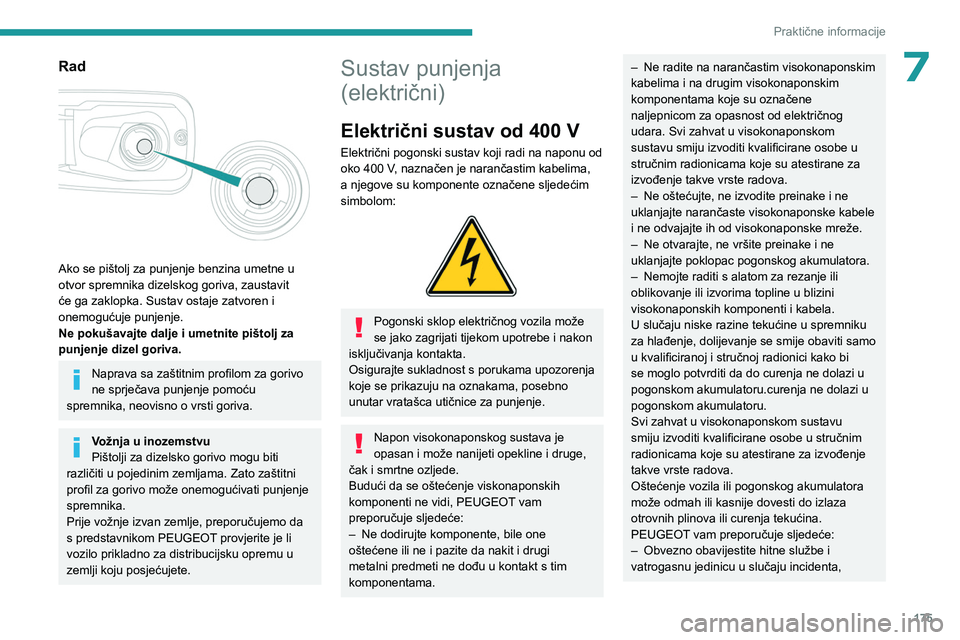

7Rad

Ako se pištolj za punjenje benzina umetne u
otvor spremnika dizelskog goriva, zaustavit
će ga zaklopka. Sustav ostaje zatvoren i
onemogućuje punjenje.
Ne pokušavajte dalje i umetnite pištolj za
punjenje dizel goriva.
Naprava sa zaštitnim profilom za gorivo
ne sprječava punjenje pomoću
spremnika, neovisno o vrsti goriva.
Vožnja u inozemstvu
Pištolji za dizelsko gorivo mogu biti
različiti u pojedinim zemljama. Zato zaštitni
profil za gorivo može onemogućivati punjenje
spremnika.
Prije vožnje izvan zemlje, preporučujemo da
s predstavnikom PEUGEOT provjerite je li
vozilo prikladno za distribucijsku opremu u
zemlji koju posjećujete.
Sustav punjenja
(električni)
Električni sustav od 400 V
Električni pogonski sustav koji radi na naponu od
oko 400 V, naznačen je narančastim kabelima,
a njegove su komponente označene sljedećim
simbolom:


Pogonski sklop električnog vozila može
se jako zagrijati tijekom upotrebe i nakon
isključivanja kontakta.
Osigurajte sukladnost s porukama upozorenja
koje se prikazuju na oznakama, posebno
unutar vratašca utičnice za punjenje.
Napon visokonaponskog sustava je
opasan i može nanijeti opekline i druge,
čak i smrtne ozljede.
Budući da se oštećenje viskonaponskih
komponenti ne vidi, PEUGEOT vam
preporučuje sljedeće:
–

Ne dodirujte komponente, bile one
oštećene ili ne i pazite da nakit i drugi
metalni predmeti ne dođu u kontakt s tim
komponentama.
– Ne radite na narančastim visokonaponskim
kabelima i na drugim visokonaponskim
komponentama koje su označene
naljepnicom za opasnost od električnog
udara. Svi zahvat u visokonaponskom
sustavu smiju izvoditi kvalificirane osobe u
stručnim radionicama koje su atestirane za
izvođenje takve vrste radova.
–

Ne oštećujte, ne izvodite preinake i ne
uklanjajte narančaste visokonaponske kabele
i ne odvajajte ih od visokonaponske mreže.
–


Ne otvarajte, ne vršite preinake i ne
uklanjajte poklopac pogonskog akumulatora.
–


Nemojte raditi s alatom za rezanje ili
oblikovanje ili izvorima topline u blizini
visokonaponskih komponenti i kabela.
U slučaju niske razine tekućine u spremniku
za hlađenje, dolijevanje se smije obaviti samo
u kvalificiranoj i stručnoj radionici kako bi
se moglo potvrditi da do curenja ne dolazi u
pogonskom akumulatoru.curenja ne dolazi u
pogonskom akumulatoru.
Svi zahvat u visokonaponskom sustavu
smiju izvoditi kvalificirane osobe u stručnim
radionicama koje su atestirane za izvođenje
takve vrste radova.
Oštećenje vozila ili pogonskog akumulatora
može odmah ili kasnije dovesti do izlaza
otrovnih plinova ili curenja tekućina.
PEUGEOT

vam preporučuje sljedeće:
–

Obvezno obavijestite hitne službe i
vatrogasnu jedinicu u slučaju incidenta,

176
Praktične informacije
upozorite ih da je vozilo opremljeni
pogonskim akumulatorom.
–
Ne dodirujte tekućine koje istječu iz
pogonskog akumulatora.
–


Ne udišite plinove koji izlaze iz pogonskog
akumulatora jer su otrovni.
–


Udaljite se od vozila u slučaju incidenta ili
nezgode, plinovi koji izlaze su zapaljivi i mogu
izazvati požar

.


Ta oznaka služi isključivo vatrogascima i servisnim radionicama, u slučaju rada na
vozilu.
Nitko drugi ne smije dodirivati uređaj prikazan
na ovoj oznaci.
U slučaju nezgode ili sudara s
podvozjem vozila
U tim situacijama može doći do teškog
oštećenja strujnog kruga ili
pogonskog
akumulatora.
Zaustavite vozilo čim to bude sigurno i
prekinite kontakt.
Obratite se mreži PEUGEOT ili nekoj stručnoj
radionici.
U slučaju pranja
Prije nego što operete vozilo, obvezno
provjerite jesu li vratašca utičnice za punjenje
dobro zatvorena.
Ne perite vozilo za vrijeme postupka punjenja
baterije.
Pranje pod visokim tlakom
Kako se ne bi oštetile električne
komponente, izričito je zabranjeno pranje
prostora za motor ili podvozja vozila pod
visokim tlakom.
Prilikom pranja šasije ne koristite tlak veći od
80 bara.
U priključak ili pištolj za punjenje nikad
ne smije dospjeti voda – opasnost od
strujnog udara ili požara!
Nikada ne spajajte i ne odspajajte pištolj za
punjenje ili kabel mokrim rukama – opasnost
od strujnog udara!
Pogonski akumulator
Akumulator pohranjuje energiju koja napaja
elektromotor i opremu za toplinski komfor u
kabini. Nakon upotrebe se prazni te ga je stoga
potrebno redovno puniti. Ne morate čekati pad
razine napunjenosti pogonskog akumulatora na
razinu rezerve prije ponovnog punjenja.
Autonomija akumulatora ovisi o vrsti vožnje, ruti,
upotrebi opreme za toplinsku udobnost i starenju
dijelova.
Životni vijek pogonskog akumulatora
ovisi o više faktora, uključujući
vremenske uvjete, prijeđenu udaljenost i broj
ciklusa brzih punjenja.
Kako biste očuvali životni vijek vozila i
izdržljivost pogonskog akumulatora,
PEUGEOT vam preporučuje sljedeće:
–

Nemojte svakog dana puniti akumulator
vozila do kraja (što češće ga napunite ispod
80 %).
–


Nemojte do kraja prazniti akumulator
.
–

Nemojte spremati vozilo u dugačkim
razdobljima nekorištenja (duže od 12 sati)
kada je razina napunjenosti pogonskog
akumulatora niska ili visoka. Poželjna razina
napunjenosti je između 20 % i 40 %.
–


Ograničite upotrebu brzog punjenja.
–


Nemojte vozilo izlagati temperaturama
ispod -30 °C i iznad +60 °C duže od 24 sata.
–


Izbjegavajte punjenje vozila na negativnim
temperaturama (osim kada je vozilo već bilo u
radi duže od 20

minuta) ili iznad +30 °C.
–

Nemojte upotrebljavati pogonski
akumulator vozila kao generator energije.
–


Nemojte upotrebljavati generator za
punjenje pogonskog akumulatora vozila.

177
Praktične informacije
7U slučaju oštećenja pogonskog
akumulatora
Strogo je zabranjeno samostalno raditi na
vozilu.
Nikada ne dirajte tekućine koje izlaze iz
akumulatora, a u slučaju kontakta s tim
tekućinama, obilno isperite vodom i odmah se
obratite liječniku.
Obratite se mreži PEUGEOT ili nekoj stručnoj
radionici radi provjere sustava.
Zbrinjavanje pogonskog akumulatora
Pogonski akumulator projektiran je za cijeli
životni vijek vozila ako se poštuju preporuke koje
daje PEUGEOT.
Ako je potrebne zamjena pogonskog
akumulatora, obratite se zastupniku PEUGEOT
radi uputa o njegovom zbrinjavanju. Nepropisno
zbrinjavanje donosi sa sobom rizik od teških
opeklina, električnog udara i nanošenja štete
ljudskom okolišu.
U skladu s propisima, PEUGEOT će osigurati
novi vijeka ili recikliranje ove komponente u
suradnji sa stručnim operaterima.
Priključci za punjenje i
žaruljice pokazivača


1. Priključci za punjenje
2. Tipka za odgođeno punjenje
3. Žaruljica pokazivača zabravljenosti pištolja
Svijetli crveno: pištolj je ispravno postavljen i
zaključan u konektoru.
Trepće crveno: pištolj je nepravilno
postavljen, zaključavanje nije moguće.
4. Žaruljica pokazivača koja označava punjenje


Status žaruljice
pokazivača koja
označava punjenje Značenje
Svijetli bijelo Svjetla za lakši
ulazak pri otvaranju
vratašca i odvajanju
kabela za punjenje.
Svijetli plavo Odgođeno punjenje.
Treperi zeleno Punjenje u tijeku...
Svijetli zeleno Punjenje je dovršeno Žaruljica pokazivača
koja označava
punjenje isključuje se
nakon oko 2 minute
jer funkcije vozila
prelaze u stanje
mirovanja.
Žaruljica pokazivača
opet se uključuje
kada se otključa
vozilo s pomoću
sustava Keyless
Entry and Start ili
kada se otvore vrata,
čime se označuje da
je baterija napunjena
do kraja.
Stalno crveno Neispravnost u radu.

178
Praktične informacije
U slučaju udarca, čak i laganog, u
vratašca utičnice za punjenje, nemojte ga
upotrebljavati.
Nemojte demontirati ili modificirati konektor
za punjenje – opasnost od električnog udara
i/ili požara!
Obratite se mreži
PEUGEOT ili nekoj stručnoj
radionici.
Kablovi za punjenje,
utičnice i punjači
Kabel za punjenje isporučen s vozilom (ovisno o
izvedbi) kompatibilan je s električnim sustavom u državi u kojoj je kupljen. Prilikom putovanja u
inozemstvo, provjerite kompatibilnost lokalnih
električnih sustava s kablom za punjenje.
Potpuni asortiman kablova za punjenje dostupan
je kod zastupnika.
Obratite se mreži PEUGEOT ili nekoj stručnoj
radionici i zatražite dodatne informacije te
prikladne kabele za punjenje.
Identifikacijske naljepnice na
utičnicama/konektorima za punjenje
Identifikacijske naljepnice pričvršćene su na
vozilu, kabelu za punjenje i punjaču kako bi
informirale korisnika koji uređaj treba koristiti.




Značenje svake identifikacijske naljepnice je
sljedeće:
Identifikacijska naljepnica SmještajKonfiguracijaVrsta napajanja/raspon napona
C
Konektor za punjenje (na vozilu) TIP 2AC
<480 Veff

C
Utičnica za punjenje (na punjaču) TIP 2AC
<480 Veff

K
Konektor za punjenje (na vozilu) KOMBINIRANA 2 (FF) DC
50 V – 500 V

179
Praktične informacije
7Standardno punjenje, način rada 2
Kućna utičnica
(standardno punjenje – izmjenična struja (AC))


Način rada 2 sa standardnom utičnicom: maksimalna struja punjenja od 8 A.

Način rada 2 s Green’Up utičnicom:
maksimalna struja punjenja od 16 A.
Ako želite ugraditi ovu vrstu utičnice, pozovite stručnog instalatera.
Karakteristični kabel za punjenje u kućanstvu – način rada 2 (AC)


Identifikacijska naljepnica C na konektoru za
punjenje (na vozilu).
Karakteristični kabel za punjenje u
kućanstvu (način rada 2)
Ne smijete oštetiti kabel.
U slučaju oštećenja, nemojte upotrebljavati
kabel i obratite se PEUGEOT u trgovinu ili
stručnu radionicu i zatražite zamjenu.
Upravljačka jedinica (način 2)


POWER
Zelena: električna veza uspostavljena;
punjenje može započeti.
CHARGE
Trepće zeleno: punjenje je u tijeku ili je
uključeno pripremanje uvjeta za temperaturu.
Svijetli zeleno: punjenje je dovršeno.
FAULT
Crvena: neispravnost; punjenje nije
dopušteno ili ga odmah morate prekinuti.
Provjerite je li sve ispravno spojeno i je li
električni sustav ispravan.
Ako se žaruljica pokazivača ne gasi, obratite se
mreži PEUGEOT ili nekoj stručnoj radionici.
Kad ukopčate kabel za punjenje u kućnu
utičnicu, nakratko će zasvijetliti žaruljice
pokazivača.
Ako ne zasvijetli nijedna žaruljica pokazivača,
provjerite osigurač kućne utičnice:

180
Praktične informacije
– Ako je osigurač isključen, obratite se
stručnjaku koji će provjeriti je li električni sustav
kompatibilan i/ili izvršiti sve potrebne popravke.
–

Ako osigurač nije isključen, prestanite s
upotrebom kabela za punjenje i obratite se mreži
PEUGEOT

ili stručnoj radionici.
Naljepnica upravljačke jedinice
– preporuke
Prije upotrebe proučite vodič za korisnike.
1.Nepravilna upotreba kabela za punjenje
može rezultirati požarom, oštećenjem
imovine i teškim ozljedama ili smrti uslijed
strujnog udara!
2. Obavezno upotrebljavajte pravilno
uzemljenu utičnicu, zaštićenu sigurnosnom
sklopkom od 30
mA.
3. Obavezno upotrijebite utičnicu zaštićenu
osiguračem primjerenom jakosti strujnog
kruga. 4.
Strujna utičnica, priključak i kabeli ne smiju
nositi težinu kontrolne jedinice.
5. Kabel za punjenje nemojte upotrebljavati
ako je na bilo koji način oštećen.
6. Kabel za punjenje nemojte pokušavati
popravljati ili otvarati. Ne sadrži dijelove koji
se mogu popraviti – ako je kabel za punjenje
oštećen, zamijenite ga.
7. Kabel za punjenje nikad nemojte uranjati u
vodu.
8. Kabel za punjenje nemojte upotrebljavati
u kombinaciji s produžnim kabelom,
višestrukom utičnicom, pretvaračem ili
oštećenom strujnom utičnicom.
9. Utikač nemojte izvlačiti iz zida, jer to znači
prekid punjenja.
10. Ako su kabel za punjenje ili zidna utičnica
na dodir vreli, odmah zaustavite punjenje
tako da zaključate i otključate vozilo pomoću
ključa daljinskog upravljača.
11 . Kabel za punjenje sadrži komponente koje
bi mogle uzrokovati električne lukove ili
iskrenje. Nemojte ga izlagati zapaljivim
parama. 12.
Kabel za punjenje upotrebljavajte samo s
PEUGEOT vozilima.
13. Kabel u zidnu utičnicu nikad nemojte
ukopčavati (niti ga iz nje iskopčavati)
mokrim rukama.
14. Nemojte prisilno ukopčavati priključak ako je
zaključan u vozilu.
Naljepnica upravljačke jedinice – stanje
žaruljica pokazivača
Stanje žaruljice
pokazivača
Isključeno


Uključeno

Bljeska

POWER CHARGE FAULT SimbolOpis

Nije spojeno s napajanjem ili napajanje nije
dostupno iz infrastrukture.

181
Praktične informacije
7POWERCHARGE FAULT SimbolOpis

(zelena)


(zelena)


(crvena)


Upravljačka jedinica trenutačno izvodi
samotestiranje.


(zelena)


Spojeno samo s infrastrukturom ili s
infrastrukturom i električnim vozilom (EV), ali
punjenje nije u tijeku.


(zelena)


(zelena)



Spojeno s napajanjem i s električnim vozilom (EV).
EV se puni ili je u slijedu predpripreme
temperature.


(zelena)


(zelena)



Spojeno s napajanjem i s električnim vozilom (EV).
EV čeka na punjenje ili je punjenje EV-a dovršeno.


(crvena)


Neispravnost upravljačke jedinice. Punjenje nije
dopušteno.
Ako se nakon ručnog ponovnog postavljanja
ponovno prikaže pokazivač pogreške, upravljačku
jedinicu morate provjeriti u mreži PEUGEOT prije
sljedećeg punjenja.


(zelena)


(zelena)


(crvena)


Upravljačka jedinica je u dijagnostičkom načinu.
Postupak ručnog ponovnog postavljanja
Upravljačku jedinicu možete ponovo postaviti istodobnim iskopčavanjem konektora za punjenje i zidne utičnice.

182
Praktične informacije
Zatim prvo spojite zidnu utičnicu. Više informacija potražite u priručniku.
Ubrzano punjenje, način rada 3
Jedinica za ubrzano punjenje (ovisno o izvedbi)
(ubrzano punjenje – monofazna ili trofazna izmjenična struja (AC))


U načinu rada 3 s jedinicom za ubrzano
punjenje: maksimalna struja punjenja od 32 A.

U načinu rada 3 s Wallbox jedinicom za
ubrzano punjenje: maksimalna struja punjenja od 32

A.
Kabel za punjenje, način rada 3 (AC)

Identifikacijske naljepnice C na konektoru za
punjenje (na vozilu) i na utičnici (na punjaču).
Jedinica za ubrzano punjenje
Nemojte rastavljati ili modificirati jedinicu
za punjenje – opasnost od električnog udara
i/ili požara!
Upute za upotrebu potražite u korisničkom
priručniku proizvođača jedinice za punjenje.
Superbrzo punjenje u kućanstvu,
način rada 4
Brzi javni punjač
(Superbrzo punjenje – istosmjerna struja (DC))


Kabel za punjenje, način rada 4 (DC)(ugrađen u brzi javni punjač)


Identifikacijska naljepnica K na konektoru za
punjenje (na vozilu).
Brze javne punjače upotrebljavajte tamo gdje duljina kabla prelazi 30 metara.
