151
Vožnja
6Ograničenja u radu
Tempomat radi i danju i noću, po suhom
vremenu ili umjerenoj kiši.
Sustav ne može djelovati u određenim
situacijama te vozač mora djelovati.
Slučajevi koje sustav ne uzima u obzir:
–
pješaci, biciklisti, životinje,
–


zaustavljena vozila (npr
., zastoj u prometu,
vozilo u kvaru),


– vozila koja prelaze preko vašeg traka,
– vozila iz suprotnog smjera.
Okolnosti u kojima vozač mora obustaviti rad
tempomata:


– vozila u oštrom zavoju,
– u prilaženju kružnom toku,

– vožnja iza uskog vozila.
Ponovno uključite sustav kad to uvjeti omoguće.
Okolnosti u kojima vozače treba odmah
preuzeti upravljanje:
–

izuzetno naglo usporavanje vozila koje se
kreće ispred vas,


– naglo ubacivanje nekog vozila između vašeg
vozila i vozila koje se kreće ispred.
Kamera i/ili radar slabo uočavaju ili
prepoznaju neka vozila na cesti (npr.
kamione), što to može dovesti do netočne
procjene udaljenosti i uzrokovati neprimjereno
ubrzavanje ili kočenje vozila.
Naročito pazite:
– Ako su prisutni motocikli i ako vozila
polako voze u prometnom traku.
–

Prilikom ulaska u tunel ili prelaska preko
mosta.
Ako dođe do nekog ovih kvarova, ne upotrebljavajte sustav:
–

u slučaju oštećenja na vjetrobranu blizu
kamere,
–


Stop svjetla ne rade.
Ako je vozilo izmijenjeno na sljedeće načine, nemojte upotrebljavati sustav:
–

u slučaju prijevoza dugih predmeta na
krovnim nosačima ili na galeriji.
–


V

uča.
–

Izmjena prednjeg dijela vozila (npr
.
dodavanjem glavnih svjetala dugog dometa ili
lakiranjem prednjeg branika).
–

zapriječeni radar
.
Neispravnost
U slučaju neispravnosti, prikazat
će se crtice umjesto postavke
brzine.
Uključit će se ova žaruljica i prikazat će
se poruka sa zvučnim signalom kao
potvrda neispravnosti.
Dajte provjeriti u mreži PEUGEOT ili stručnoj
radionici.
Memoriranje brzina
Ova funkcija koja se koristi samo za limitator
brzine i programabilni tempomat, omogućuje

152
Vožnja
spremanje postavki brzine koje će se kasnije
predlagati radi konfiguracije tih dva sustava.
Može se memorirati više različitih brzina za svaki
od tih dvaju sustava.
Neke brzine već se nalaze u memoriji.
Radi sigurnosti, vozač smije mijenjati
pragove brzine samo dok je vozilo
zaustavljeno.
Promjena postavke brzine
Postavke brzine mogu se aktivirati,
deaktivirati, odabrati i mijenjati na
izborniku Rasvj. za vožnju
/ Vozilo taktilnog
ekrana.
Tipka "MEM"



Ovom tipkom možete odabrati memoriranu
postavku brzine koju želite upotrijebiti za limitator
brzine ili tempomat.
Više podataka o limitatoru brzine ili
programabilnom tempomatu možete pronaći u
odgovarajućem odjeljku.
Active Safety Brake s Upozorenje na opasnost
od sudara i Pomoć pri
inteligentnom naglom
kočenju
Više informacija pročitajte u Opće
preporuke o uporabi sustava za
pomoć u vožnji i manevriranju .


Ovaj sustav:
–
upozorava vozača na opasnost od sudara s
vozilom koje se kreće ispred.
–

smanjuje brzinu vozila kako bi se izbjegao
sudar ili smanjila njegova silina.
Sustav uzima u obzir i motocikliste i
životinje, međutim, životinje manje od
0,5

m i predmeti na cesti možda neće biti na
vrijeme otkriveni.
Ovaj sustav sastoji se od tri funkcije:
–

Upozorenje na opasnost od sudara.
–


Pomoć pri inteligentnom naglom kočenju
(iEBA).
–


Active Safety Brake (automatsko kočenje u
nuždi).


Vozilo ima kameru smještenu na gornjem dijelu
vjetrobrana.
Sustav ne zamjenjuje oprez vozača.
Sustav je projektiran za pomaganje
vozaču i za veću sigurnost u vožnji.
Odgovornost je vozača da neprekidno
nadzire prometne uvjete u skladu s važećim
propisima za vožnju.
Čim sustav otkrije potencijalnu prepreku,
priprema sustav kočnica za slučaj
automatskog kočenja. Pritom se može javiti
slabi zvuk i osjet usporavanja.
Radni uvjeti i ograničenja
Vozilo se kreće prema naprijed.
Sustav ESC uključen.
Sustav CDS uključen.
Sustavi CDS/ASR uključeni.
Sigurnosni pojasevi učvršćeni za sve putnike.
Stabilizirana brzina na ravnim cestama.
Preporučuje se isključivanje sustava putem
izbornika za konfiguraciju u sljedećim
slučajevima:

153
Vožnja
6– Vuča prikolice.
– u slučaju prijevoza dugih predmeta na krovnim
nosačima ili na galeriji,
–

V
ozilo opremljeno lancima za snijeg.
–

Prije ulaska u automatsku praonicu uz
pokrenut motor

.
–

Prilikom zamjene kotača, rada u blizini kotača
ili unutar prostora motora.
–


Prilikom prelaska preko uređaja s valjcima u
radionici.
–


V
učno vozilo, uz pokrenut motor.
–

U slučaju udarca u vjetrobran kod kamere za
detekciju.
Sustav se automatski isključuje nakon
što se otkrije upotreba određene vrste
tankog rezervnog kotača (manjeg promjera) ili
neispravnost u radu prekidača papučice
kočnice ili barem dvaju kočnih svjetala.
Ako stop svjetla nisu u savršenom redu, vožnja može biti opasna.
Vozač ne smije preopterećivati vozilo
(treba ostati unutar GVW ograničenja i
ograničenja visine tereta za krovne nosače).
Moguće je da vozač neće dobiti
upozorenje, da će ga dobiti prekasno ili
da će se upozorenje činiti neopravdanim.
Vozač uvijek mora zadržati nadzor nad
vozilom i biti spreman pravovremeno reagirati
kako bi izbjegao nesreću.
Nakon udarca, sustav se automatski
isključuje.
Dajte provjeriti u mreži PEUGEOT ili stručnoj
radionici.
Upozorenje na opasnost od
sudara
Ta funkcija vozača upozorava da postoji
opasnost od sudara njegova vozila s vozilom
koje se kreće ispred na istom voznom traku ili o
pješaku koji je na njegovu voznom traku.
Rad
Ovisno o opasnosti od sudara koju otkrije sustav
i izabranom pragu aktivacije upozorenja, postoji
nekoliko razina upozorenja koja se uključuju i
prikazuju na ploči s instrumentima.
Sustav uvažava dinamiku vozila, brzinu vozila
i vozila koje vozi ispred, uvjete u okolini i
rad vozila (aktivnost na papučicama, obruču
upravljača itd.) za aktivaciju upozorenja u
najrelevantnijem trenutku.
(narančasta)
Razina 1: samo vizualno upozorenje
koje vas obavještava da se vozilo koje se kreće
ispred nalazi vrlo blizu.
Prikazuje se poruka " Vozilo je blizu".
(crvena)
Razina 2: vizualno i zvučno upozorenje
koje vas obavještava da vam prijeti sudar.
Prikazuje se poruka " Kočite!".
Razina 3: u nekim slučajevima izdaje se
vibracijsko upozorenje u obliku mikro kočenja
koje potvrđuje opasnost od sudara.
Kad se vaše vozilo približava drugom
vozilu velikom brzinom, možda neće biti
prve razine upozorenja: moguće je da se
odmah prikaže druga razina upozorenja.
Važno: prva
razina upozorenja nikad se ne
prikazuje ako postoji nepomična prepreka ili
kad je izabran prag uključivanja " Blizu".
Promjena praga uključivanja
upozorenja
Taj prag uključivanja utvrđuje osjetljivost kojom
funkcija upozorava za opasnost od sudara.
Postavlja se putem izbornika
taktilnog ekrana Rasvj. za vožnju
/ Vozilo .
►

Odaberite jedan od tri prethodno definirana
praga: "Daleko", "Normalno" ili "Blizu".
Posljednji odabrani prag memorira se nakon
prekida kontakta.
Pomoć pri inteligentnom
naglom kočenju (iEBA)
Ova funkcija dopunjava kočenje u slučaju da
vozač koči, ali nedovoljno da bi izbjegao sudar.
Ta se pomoć pruža samo ako vozač pritisne
papučicu kočnice.

154
Vožnja

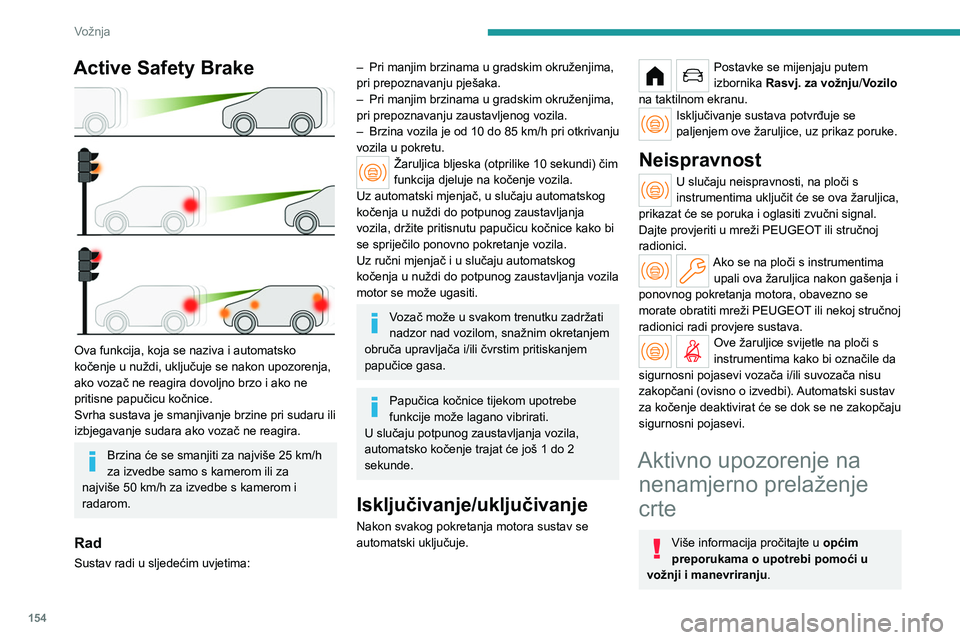

Active Safety Brake

Ova funkcija, koja se naziva i automatsko
kočenje u nuždi, uključuje se nakon upozorenja,
ako vozač ne reagira dovoljno brzo i ako ne
pritisne papučicu kočnice.
Svrha sustava je smanjivanje brzine pri sudaru ili
izbjegavanje sudara ako vozač ne reagira.
Brzina će se smanjiti za najviše 25 km/h
za izvedbe samo s kamerom ili za
najviše 50
km/h za izvedbe s kamerom i
radarom.
Rad
Sustav radi u sljedećim uvjetima:
– Pri manjim brzinama u gradskim okruženjima,
pri prepoznavanju pješaka.
–

Pri manjim brzinama u gradskim okruženjima,
pri prepoznavanju zaustavljenog vozila.
–


Brzina vozila je od 10 do 85
km/h pri otkrivanju
vozila u pokretu.
Žaruljica bljeska (otprilike 10 sekundi) čim
funkcija djeluje na kočenje vozila.
Uz automatski mjenjač, u slučaju automatskog
kočenja u nuždi do potpunog zaustavljanja
vozila, držite pritisnutu papučicu kočnice kako bi
se spriječilo ponovno pokretanje vozila.
Uz ručni mjenjač i u slučaju automatskog
kočenja u nuždi do potpunog zaustavljanja vozila
motor se može ugasiti.
Vozač može u svakom trenutku zadržati
nadzor nad vozilom, snažnim okretanjem
obruča upravljača i/ili čvrstim pritiskanjem
papučice gasa.
Papučica kočnice tijekom upotrebe
funkcije može lagano vibrirati.
U slučaju potpunog zaustavljanja vozila,
automatsko kočenje trajat će još 1 do 2
sekunde.
Isključivanje/uključivanje
Nakon svakog pokretanja motora sustav se
automatski uključuje.
Postavke se mijenjaju putem
izbornika Rasvj. za vožnju/Vozilo
na taktilnom ekranu.
Isključivanje sustava potvrđuje se
paljenjem ove žaruljice, uz prikaz poruke.
Neispravnost
U slučaju neispravnosti, na ploči s
instrumentima uključit će se ova žaruljica,
prikazat će se poruka i oglasiti zvučni signal.
Dajte provjeriti u mreži PEUGEOT ili stručnoj
radionici.
Ako se na ploči s instrumentima upali ova žaruljica nakon gašenja i
ponovnog pokretanja motora, obavezno se
morate obratiti mreži PEUGEOT ili nekoj stručnoj
radionici radi provjere sustava.
Ove žaruljice svijetle na ploči s
instrumentima kako bi označile da
sigurnosni pojasevi vozača i/ili suvozača nisu
zakopčani (ovisno o izvedbi). Automatski sustav
za kočenje deaktivirat će se dok se ne zakopčaju
sigurnosni pojasevi.
Aktivno upozorenje na nenamjerno prelaženje
crte
Više informacija pročitajte u općim
preporukama o upotrebi pomoći u
vožnji i manevriranju .

155
Vožnja
6Sustav ispravlja putanju vozila i upozorava
vozača čim otkrije rizik od nehotičnog napuštanja
voznog traka ili prelaska preko granice ili ruba
kolnika (ovisno o verziji).
Za tu se svrhu sustav koristi kamerom na
gornjem dijelu vjetrobrana koja prepoznaje
oznake i rubove kolnika (ovisno o verziji).
Sustav je posebno koristan na autocestama i
glavnim prometnicama.


Radni uvjeti
– Vozilo se mora kretati brzinom od 70 do
180 km/h.
–

Cesta označena središnjom crtom.
–


Držanje upravljača s obje ruke.
–


Pokazivači smjera nisu aktivirani.
–


Sustav ESC aktiviran i funkcionalan.
Sustav pomaže vozaču samo ako bi
vozilo moglo nenamjerno skrenuti s
voznog traka. Sustav ne upravlja ni
sigurnosnim razmakom, ni brzinom, ni
kočenjem.
Vozač mora obvezno držati obruč upravljača
objema rukama kako bi mogao zadržati
nadzor nad upravljanjem čim situacija više ne
omogućuje intervenciju sustava (na primjer,
ako više nema središnje crte na kolniku).
Rad
Čim sustav utvrdi opasnost od nenamjernog
prelaženja jedne od otkrivenih oznaka na kolniku
ili granične crte (npr. travnata granica), ispravlja
putanju radi vraćanja vozila u vozni trak u
kojemu se nalazilo.
Vozač tada primjećuje okretanje obruča
upravljača.
Ova žaruljica trepće za vrijeme čitavog
trajanja ispravljanja putanje.
Vozač može spriječiti ispravljanje čvrstim
držanjem obruča upravljača (npr. za
vrijeme manevriranja u nuždi).
Ispravljanje se prekida odmah ako se uključe
pokazivači smjera.


Dok su aktivirani pokazivači smjera i nekoliko
sekundi nakon njihova isključivanja, sustav će
smatrati da je odstupanje od putanje namjerno
te neće pokrenuti nikakvo ispravljanje u tom
razdoblju.
Ako sustav otkrije da vozač ne drži obruč upravljača dovoljno čvrsto tijekom
automatskog ispravljanja putanje, ispravljanje
će biti prekinuto. Daje se upozorenje radi
poticanja vozača da preuzme nadzor nad
vozilom.

156
Vožnja

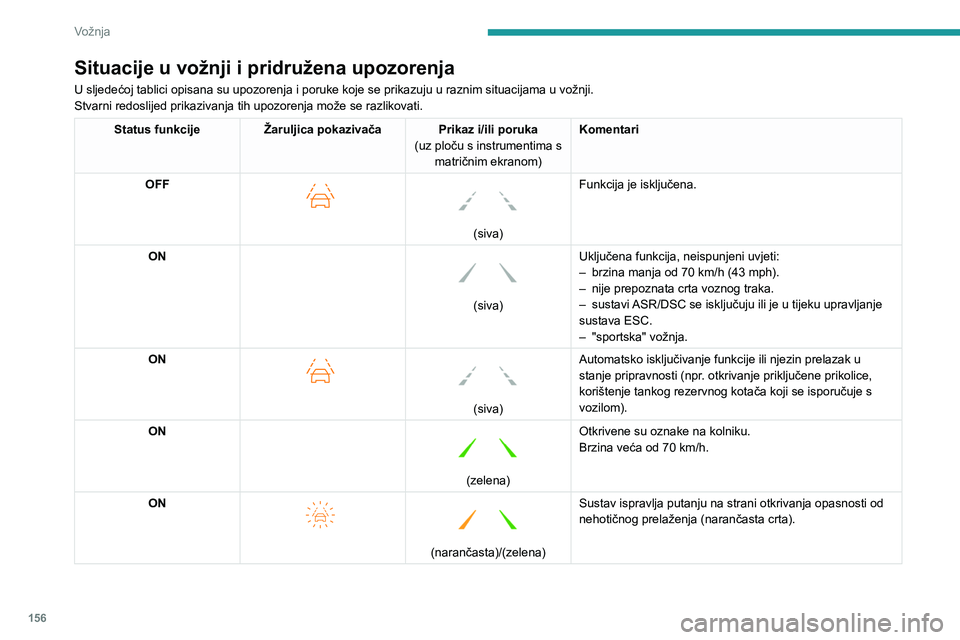

Situacije u vožnji i pridružena upozorenja
U sljedećoj tablici opisana su upozorenja i poruke koje se prikazuju u raznim situacijama u vožnji.
Stvarni redoslijed prikazivanja tih upozorenja može se razlikovati.
Status funkcijeŽaruljica pokazivača Prikaz i/ili poruka
(uz ploču s instrumentima s matričnim ekranom) Komentari
OFF


(siva)
Funkcija je isključena.
ON

(siva) Uključena funkcija, neispunjeni uvjeti:
–

brzina manja od 70 km/h (43 mph).
–

nije prepoznata crta voznog traka.
–
sustavi ASR/DSC se isključuju ili je u tijeku upravljanje
sustava ESC.
–

"sportska" vožnja.
ON

(siva)
Automatsko isključivanje funkcije ili njezin prelazak u
stanje pripravnosti (npr. otkrivanje priključene prikolice,
korištenje tankog rezervnog kotača koji se isporučuje s
vozilom).
ON

(zelena) Otkrivene su oznake na kolniku.
Brzina veća od 70
km/h.
ON

(narančasta)/(zelena)
Sustav ispravlja putanju na strani otkrivanja opasnosti od
nehotičnog prelaženja (narančasta crta).

157
Vožnja
6Status funkcijeŽaruljica pokazivača Prikaz i/ili poruka
(uz ploču s instrumentima s matričnim ekranom) Komentari
ON





(narančasta)/(zelena)
„Hold the wheel “ (Držite
upravljač) –

Ako za vrijeme ispravljanja putanje sustav otkrije
da vozač ne drži obruč upravljača nekoliko sekundi,
ispravljanje će se zaustaviti, a nadzor nad upravljačem
prepustiti vozaču.
–
Ako za vrijeme ispravljanja putanje sustav utvrdi da će
ispravljanje biti nedovoljno: vozač će dobiti upozorenje
kako mora osigurati dodatno ispravljanje putanje.
T
rajanje zvučnih upozorenja povećavat će se ako se u
kratkom periodu izvede više ispravljanja. Upozorenje će
postati trajno, sve dok vozač ne reagira.
Ta se poruka može prikazivati i ako ruke držite na obruču
upravljača.
Ograničenja u radu
Sustav automatski prelazi u stanje pripravnosti u
sljedećim slučajevima:
–

ESC isključen ili u tijeku regulacije.
–


Brzina manja od 70 km/h ili veća od 180 km/h.
–


Električni priključak na prikolicu.
–


Otkrivanje korištenja tankog rezervnog kotača
(što se ne otkriva odmah tako da se preporučuje
isključivanje funkcije).
–


Otkrivanje dinamičnog stila vožnje, pritisak na
papučicu kočnice ili gasa.
–


V
ožnja preko oznaka na kolniku.
–

Aktiviranje pokazivača smjera.
–


Prelaženje unutarnje crte u zavoju.
–


V
ožnja u oštrom zavoju.
– Otkrivanje neaktivnosti vozača za vrijeme
ispravljanja.
Ako vozač ne poduzme ništa tijekom ispravljanja (ne drži obruč upravljača 10
sekundi), prikazuje se poruka upozorenja.
Ako vozač i dalje ne poduzima ništa (ne drži
obruč upravljača tijekom još 2 sekunde),
ispravljanje se zaustavlja.
Sustav može biti poremećen ili prestati
raditi u sljedećim situacijama:
–

Nedovoljan kontrast između površine ceste
i granice ili ruba kolnika (npr

. sjena).
– Istrošene oznake na kolniku, prekrivene
oznake (snijeg, blato) ili višestruke oznake
(radovi na cesti i sl.).
–

Mali razmak od vozila ispred (oznake na
kolniku ne mogu se otkriti).
–


Uske, zavojite ceste.
Opasnost od neželjenih uključivanja
Sustav treba deaktivirati u sljedećim situacijama:
– prilikom zamjene kotača ili prilikom rada u
blizini kotača,
–

vuča ili s nosačem bicikla na napravi za
vuču, osobito kada prikolica nije ukopčana ili
odobrena,

158
Vožnja
– cesta u lošem stanju, nestabilno ili vrlo slabo
prianjanje (rizik od akvaplaninga, snijega i leda),
–

loši vremenski uvjeti,
–


vožnja na kružnoj pisti,
–


vožnja na uređaju s valjcima.
Isključivanje/uključivanje



► Pritisnite ovaj gumb za isključivanje /
ponovno uključivanje sustava.
Isključivanje se potvrđuje paljenjem
žaruljica pokazivača na tipki i na ploči s
instrumentima.
Sustav se automatski se ponovno uključuje
nakon svakog uključivanja kontakta.
Neispravnost
U slučaju neispravnosti, na ploči s
instrumentima pale se ove
žaruljice upozorenja, a prikazat će se i poruka te
zvučni signal.
Dajte provjeriti u mreži PEUGEOT ili stručnoj
radionici.
Nadzor mrtvih kutova
Više informacija pročitajte u Opće
preporuke o uporabi sustava za
pomoć u vožnji i manevriranju .


Sustav upozorava vozača na potencijalnu
opasnost od drugog vozila (automobil, kamion,
motocikl) u mrtvim kutovima vozila (područja
koja se ne nalaze u vidnom polju vozača)
uz pomoć senzora koji se nalaze na bočnim
stranama branika.


U retrovizoru na odgovarajućoj strani upalit će
se žaruljica:
–

fiksno
, odmah, ako vas drugo vozilo pretječe;
– bljeska nakon odgode od otprilike jedne
sekunde, ako vaše vozilo sporo pretječe drugo
vozilo i kada se upotrebljava pokazivač smjera.
Aktiviranje/deaktiviranje
Postavke se mijenjaju putem
izbornika Rasvj. za vožnju/Vozilo
na taktilnom ekranu.
Tijekom pokretanja vozila uključuje se žaruljica
na svakom retrovizoru u znak aktivacije sustava.
Status sustava memorira se prilikom isključivanja
kontakta.
Sustav se automatski isključuje u slučaju
vuče s kukom za vuču koju je
homologirao PEUGEOT.
Radni uvjeti
– Sva vozila kreću se u istom smjeru i na
susjednim trakovima.
–

V
ozilo se mora kretati brzinom od 12 do
140
km/h.
–

Kada pretječete vozilo, razlika u brzini manja
je od 10

km/h.
–

Kada pretječete vozilom, razlika u brzini manja
je od 25

km/h.
–

Promet je normalan.
–


Kada jako dugo pretječete vozilo i kada vozilo
koje pretječete ostaje u mrtvom kutu.
–


V
ozilo se kreće ravno ili blago skreće,
–

V
aše vozilo ne vuče prikolicu, kamp-kućicu itd.
